Thay main Dell XPS 13 9340 Core Ultra 7 165H LA-L723P đúng mã
Đúng nền Compal JDP30, board LA-L723P, CPU Intel Core Ultra 7 165H, Intel Arc Graphics tích hợp, RAM LPDDR5x hàn trực tiếp trên main và một khe SSD M.2 PCIe Gen4. Bản đã xác minh rõ Dell DP/N 05HGGK/5HGGK dùng CPU Ultra 7 165H và RAM 32GB LPDDR5x onboard. Laptop LD kiểm tra Service Tag, Dell DP/N, dung lượng RAM, BIOS/DMI, SSD, hai Thunderbolt 4, màn FHD+/QHD+/OLED, pin 55Wh, sạc USB-C 60W và toàn bộ đường nguồn trước khi sửa hoặc thay bo mạch.
- JDP30 LA-L723P
- Ultra 7 165H
- Intel Arc Graphics
- LPDDR5x onboard
- 2 Thunderbolt 4
- Pin 55Wh
Xác thực kỹ thuật: XPS 13 9340 có các main Core Ultra 5 125H, Ultra 7 155H và Ultra 7 165H, đồng thời có RAM onboard 8GB, 16GB, 32GB hoặc 64GB. Bản Dell DP/N 05HGGK/5HGGK được xác minh là Ultra 7 165H RAM 32GB; các dung lượng khác phải đối chiếu Service Tag và DP/N thực tế, không dùng chung main chỉ vì cùng mã LA-L723P.

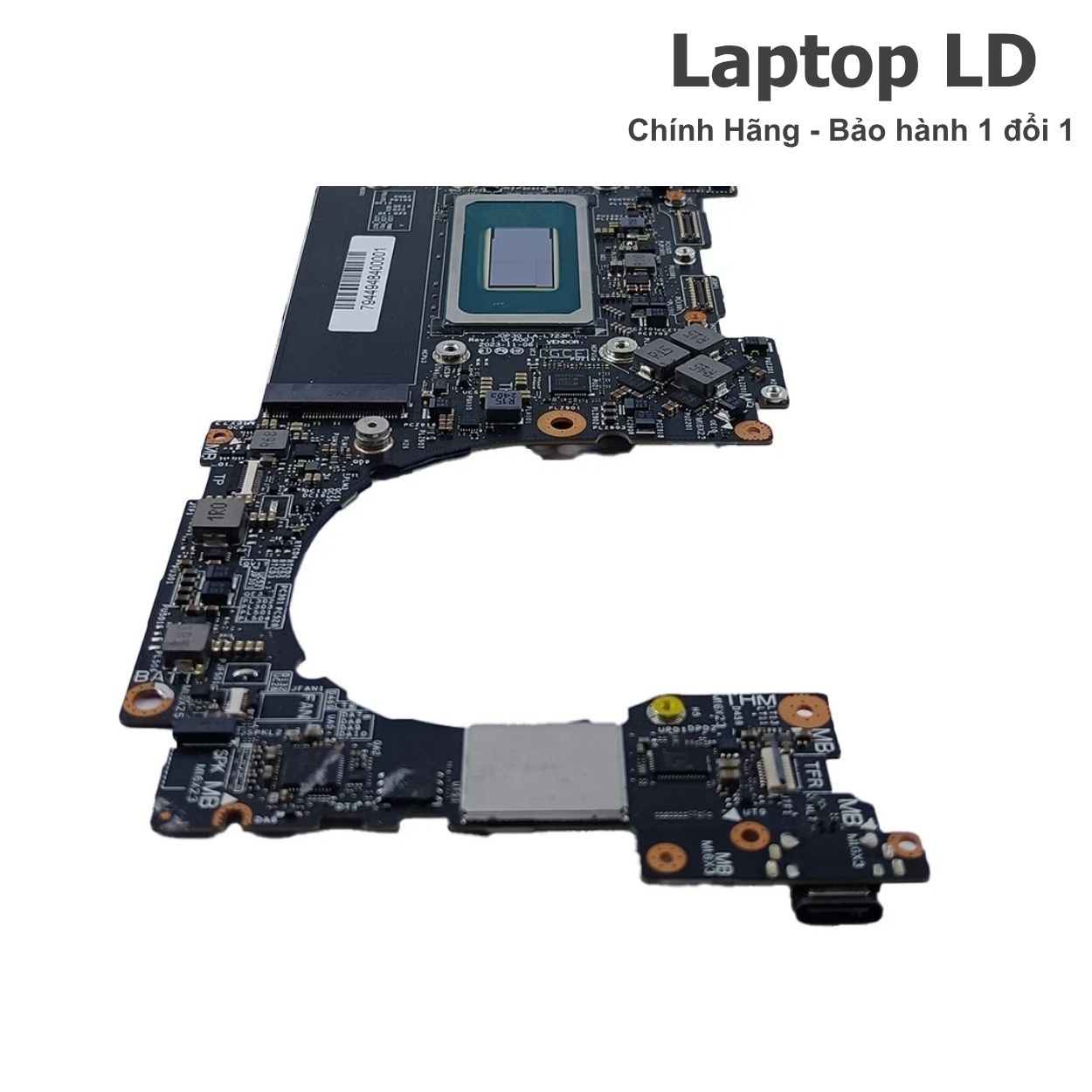

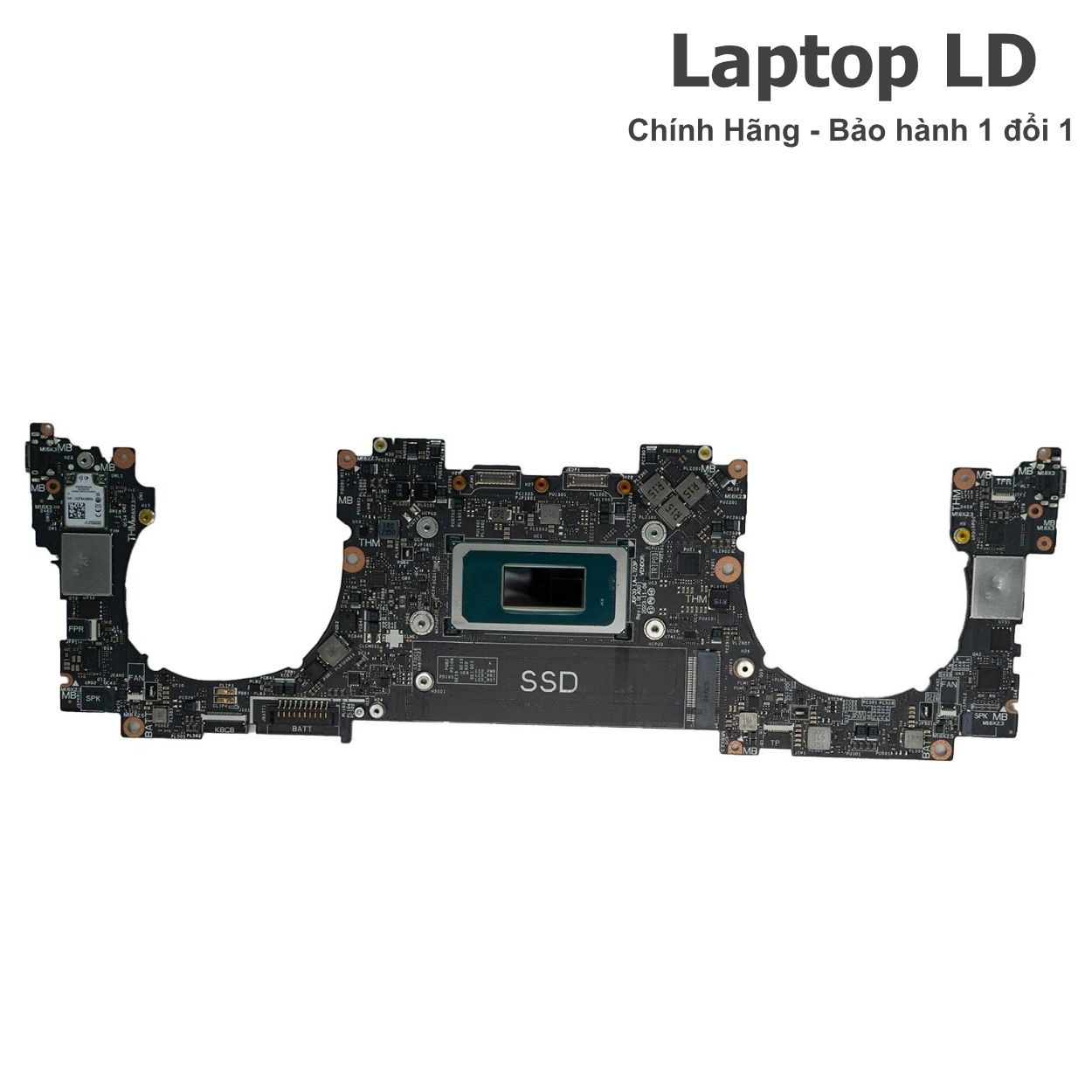

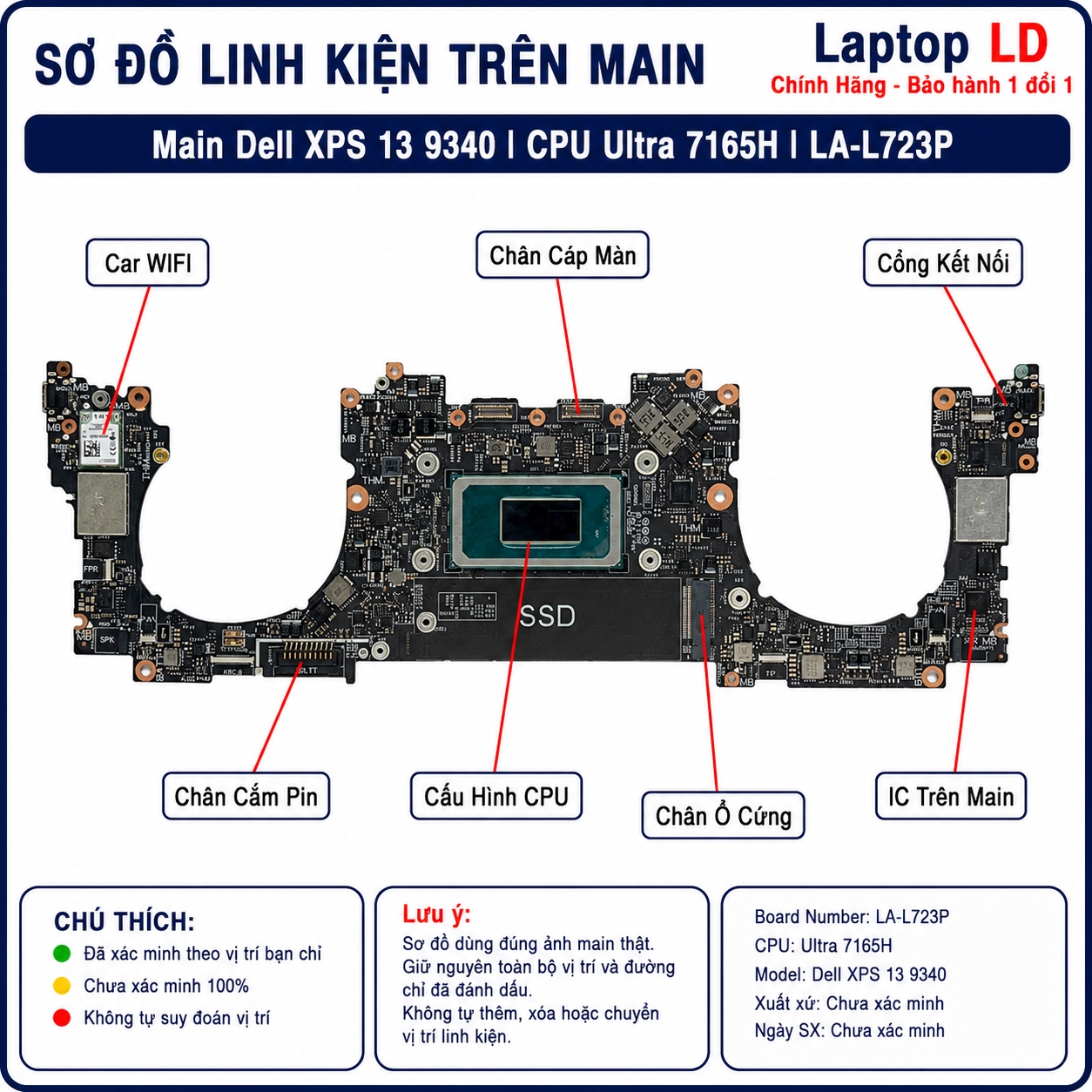

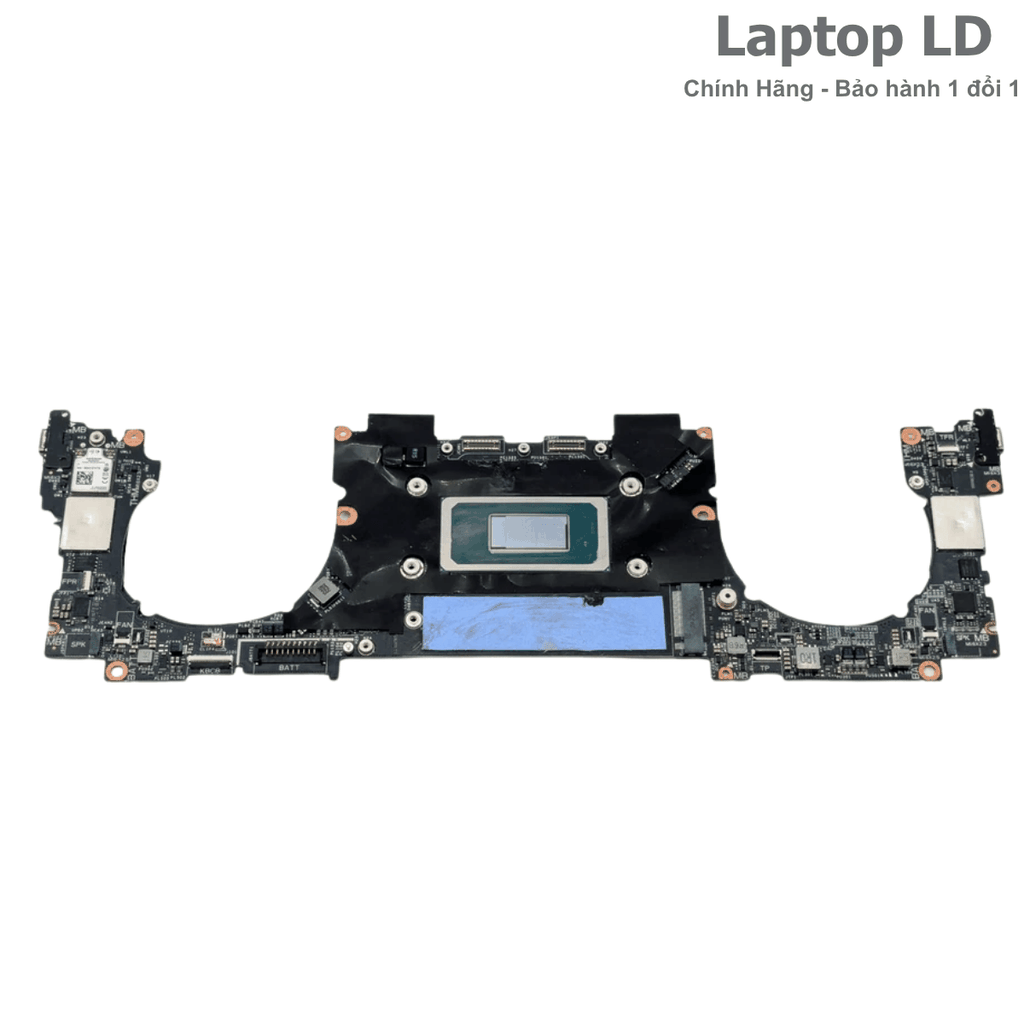

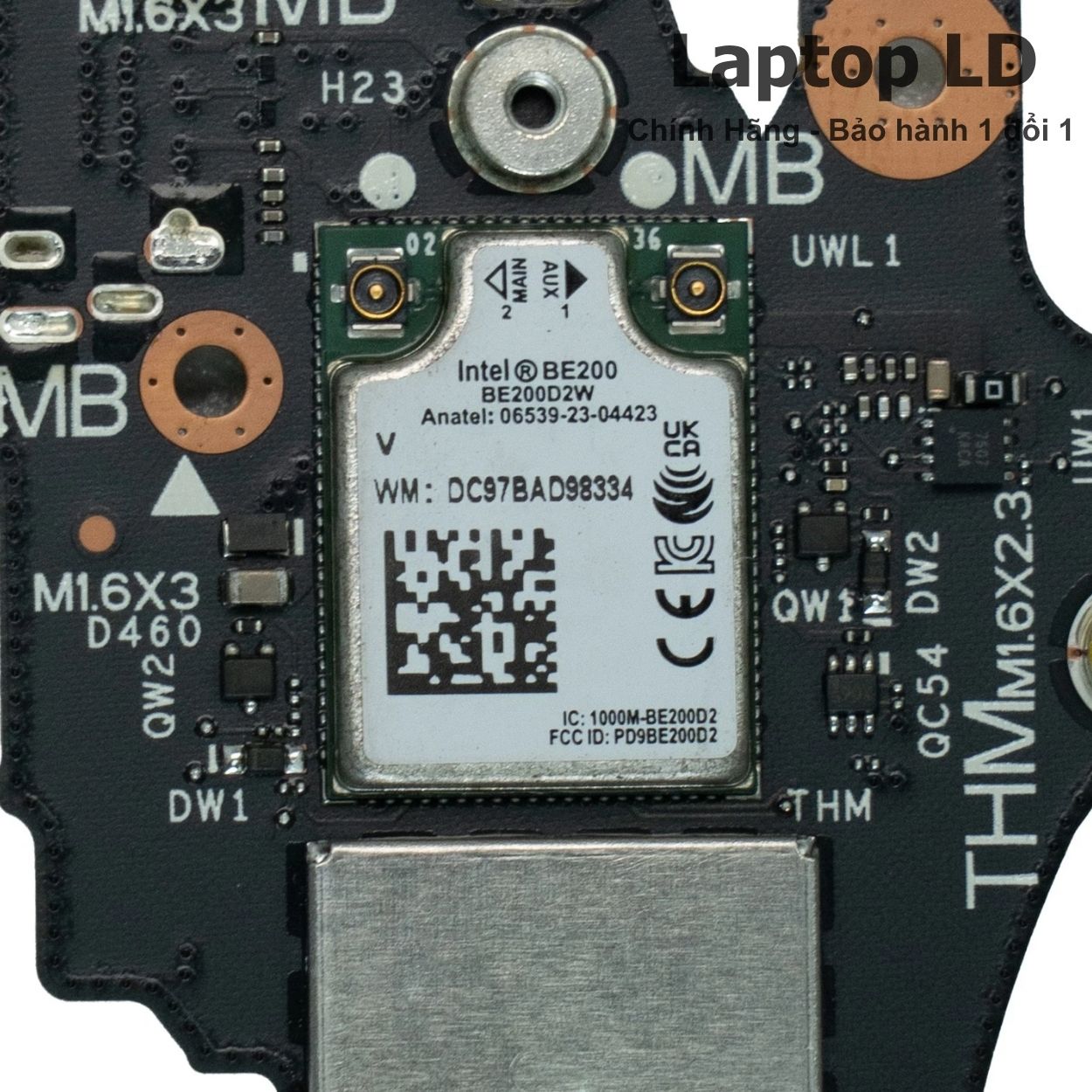

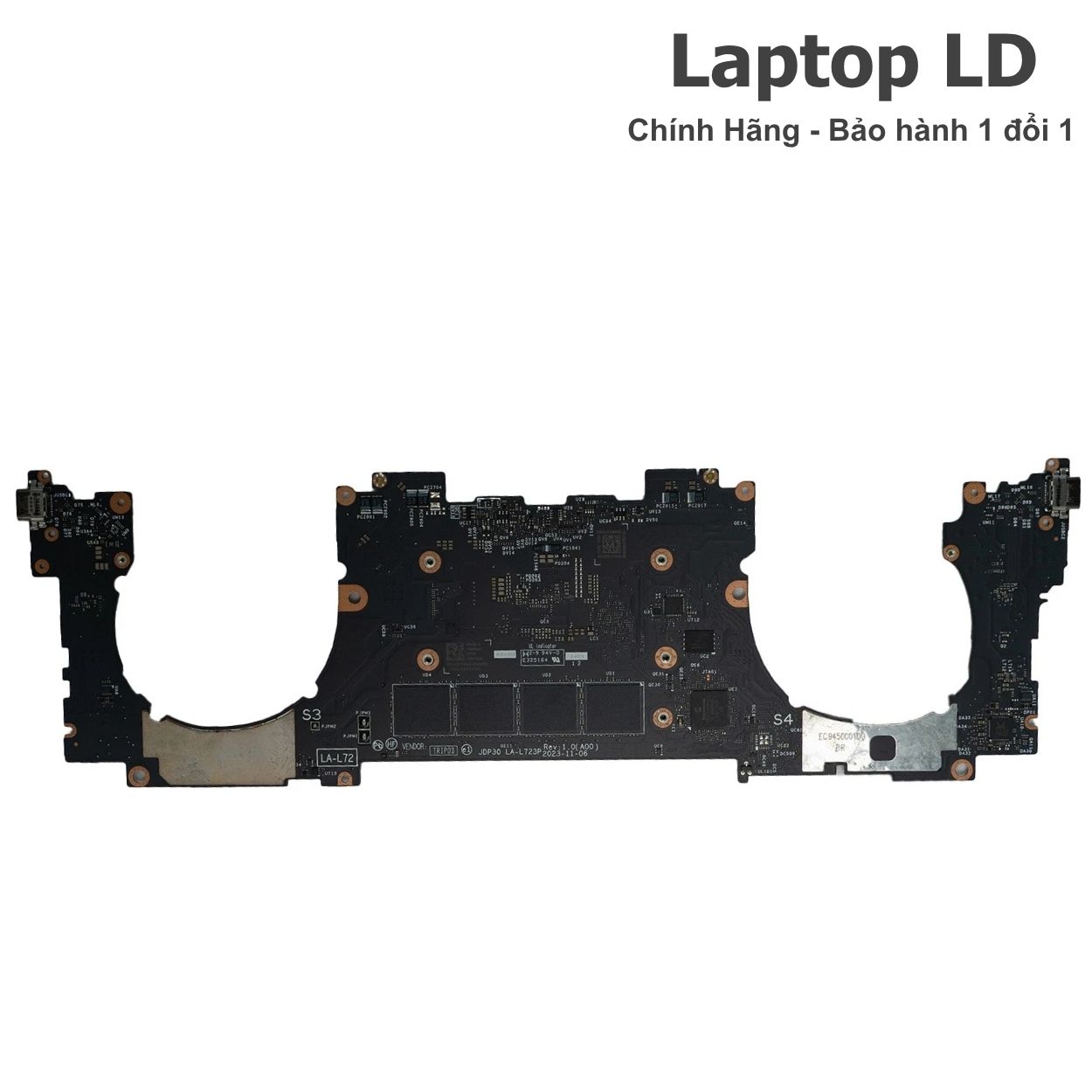

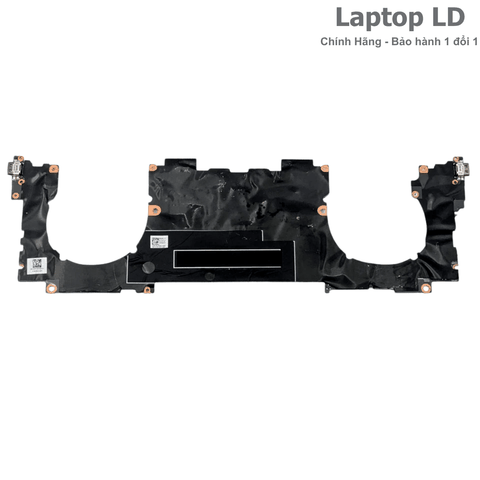

Vị trí linh kiện và ảnh tổng thể main Dell XPS 13 9340 Ultra 7 165H LA-L723P
Ảnh thực tế giúp nhận biết CPU Core Ultra 7 165H, các chip LPDDR5x onboard, Intel Arc Graphics tích hợp, khe SSD M.2, mạch sạc USB-C Power Delivery, hai Thunderbolt 4, module Wi-Fi 7, đầu cáp pin, màn hình, cảm ứng theo cấu hình, hai quạt, bàn phím, dải phím cảm ứng, touchpad, loa, camera và nút nguồn vân tay.
Cần gửi gì để Laptop LD báo đúng main?
LA-L723P có nhiều biến thể CPU và RAM hàn trên main. Chỉ cần sai dung lượng RAM hoặc Dell DP/N là main không đúng cấu hình ban đầu, vì vậy khách cần gửi đủ Service Tag, tem main và ảnh PCB.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell XPS 13 9340.
- Service Tag và Express Service Code của máy.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng JDP30 và LA-L723P trên PCB.
- Ảnh Dell DP/N trên tem trắng của main; bản xác minh là 05HGGK/5HGGK.
- Ảnh khu vực CPU Ultra 7 165H và toàn bộ chip RAM LPDDR5x.
- Ảnh khe SSD M.2, hai Thunderbolt 4, module Wi-Fi và đầu cáp màn hình.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, mất hình, lỗi Thunderbolt, Wi-Fi hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng XPS 13 9340, Ultra 7 165H và LA-L723P.
- Khóa đúng RAM onboard 16GB, 32GB hoặc 64GB theo Service Tag.
- Tránh nhầm Ultra 7 165H với Ultra 7 155H hoặc Ultra 5 125H.
- Đối chiếu đúng Dell DP/N, BIOS/DMI và màu vỏ máy.
- Phân biệt lỗi main với lỗi adapter, pin, SSD, màn hình hoặc cáp Thunderbolt.
- Rút ngắn thời gian báo giá, kiểm tra và bàn giao máy.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell XPS 13 9340 Ultra 7 165H LA-L723P được báo theo dung lượng RAM onboard, Dell DP/N, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra hai quạt, tản nhiệt, pin 55Wh, RAM onboard, SSD M.2, Wi-Fi 7, màn hình, camera, dải phím cảm ứng và hai Thunderbolt 4.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DP/N và dung lượng RAM. Main lỗi RAM onboard, BIOS/ME, USB-C PD, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Dell XPS 13 9340, Ultra 7 165H, JDP30 LA-L723P và Dell DP/N.
- Xác nhận đúng dung lượng RAM LPDDR5x onboard trước khi lắp.
- Kiểm tra adapter USB-C 60W, hai Thunderbolt 4, Power Delivery, DisplayPort và âm thanh qua bộ chuyển đổi.
- Kiểm tra SSD M.2, Wi-Fi 7, màn FHD+/QHD+/OLED, cảm ứng, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch LA-L723P Ultra 7 165H dùng cho máy nào?
Dòng máy và cấu hình phù hợp
- Dell XPS 13 9340.
- CPU Intel Core Ultra 7 165H onboard.
- Platform Compal JDP30, board LA-L723P.
- Intel Arc Graphics tích hợp, dùng chung RAM hệ thống.
- RAM LPDDR5x onboard; bản 05HGGK dùng 32GB.
- Một khe SSD M.2 2230 hoặc M.2 2280 PCIe Gen4 NVMe.
- Hai cổng Thunderbolt 4 Type-C hỗ trợ Power Delivery và DisplayPort.
- Màn hình 13,4 inch FHD+, QHD+ hoặc OLED 2.8K theo cấu hình.
Không nên thay chéo khi chưa kiểm
- Không nhầm Ultra 7 165H với Ultra 7 155H hoặc Ultra 5 125H.
- Không dùng main 32GB thay cho bản 16GB/64GB nếu chưa thống nhất cấu hình.
- Không mua theo LA-L723P nếu chưa kiểm Dell DP/N và Service Tag.
- Không nhầm XPS 13 9340 với XPS 13 Plus 9320/9330 hoặc XPS 13 9350.
- Không ghi có khe RAM nâng cấp; RAM hàn trực tiếp trên main.
- Không ghi USB-A, HDMI, LAN, jack tai nghe hoặc đầu đọc thẻ vì máy không có các cổng này.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, pin, SSD, panel và cáp màn hình.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell XPS 13 9340. | Nhầm XPS 13 Plus 9320/9330 hoặc XPS 13 9350. |
| Platform | Compal JDP30. | Chỉ kiểm tên XPS 13 nhưng không đọc platform. |
| Board number | LA-L723P. | Nhầm LA-L723P với bo của XPS 14/16 hoặc bo Snapdragon. |
| Dell DP/N đã xác minh | 05HGGK/5HGGK: Ultra 7 165H, RAM 32GB. | Dùng sai DP/N hoặc sai dung lượng RAM onboard. |
| CPU | Intel Core Ultra 7 165H, 16 nhân, 22 luồng, Turbo tối đa 5.0GHz. | Nhầm Ultra 7 155H có Turbo tối đa 4.8GHz. |
| GPU | Intel Arc Graphics tích hợp, dùng chung RAM hệ thống. | Ghi GPU NVIDIA rời hoặc VRAM rời. |
| RAM | LPDDR5x-7467 onboard, dual-channel; bản 05HGGK là 32GB, không nâng cấp. | Tưởng có khe SO-DIMM hoặc dùng nhầm DDR5 module. |
| SSD | 1 khe M.2 dùng SSD 2230 hoặc 2280 PCIe Gen4 NVMe. | Nhầm có hai khe SSD hoặc ổ SATA. |
| Cổng ngoài | 2 Thunderbolt 4 Type-C hỗ trợ PD/DisplayPort; không có cổng ngoài khác. | Ghi USB-A, HDMI, LAN, audio 3.5mm hoặc khe thẻ nhớ. |
| Sạc | Adapter Dell USB-C 60W, tối đa 20V 3A. | Dùng nguồn Type-C công suất thấp hoặc cáp không đủ chuẩn PD. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, LA-L723P, CPU, RAM onboard và cụm cổng trước khi đặt hàng.

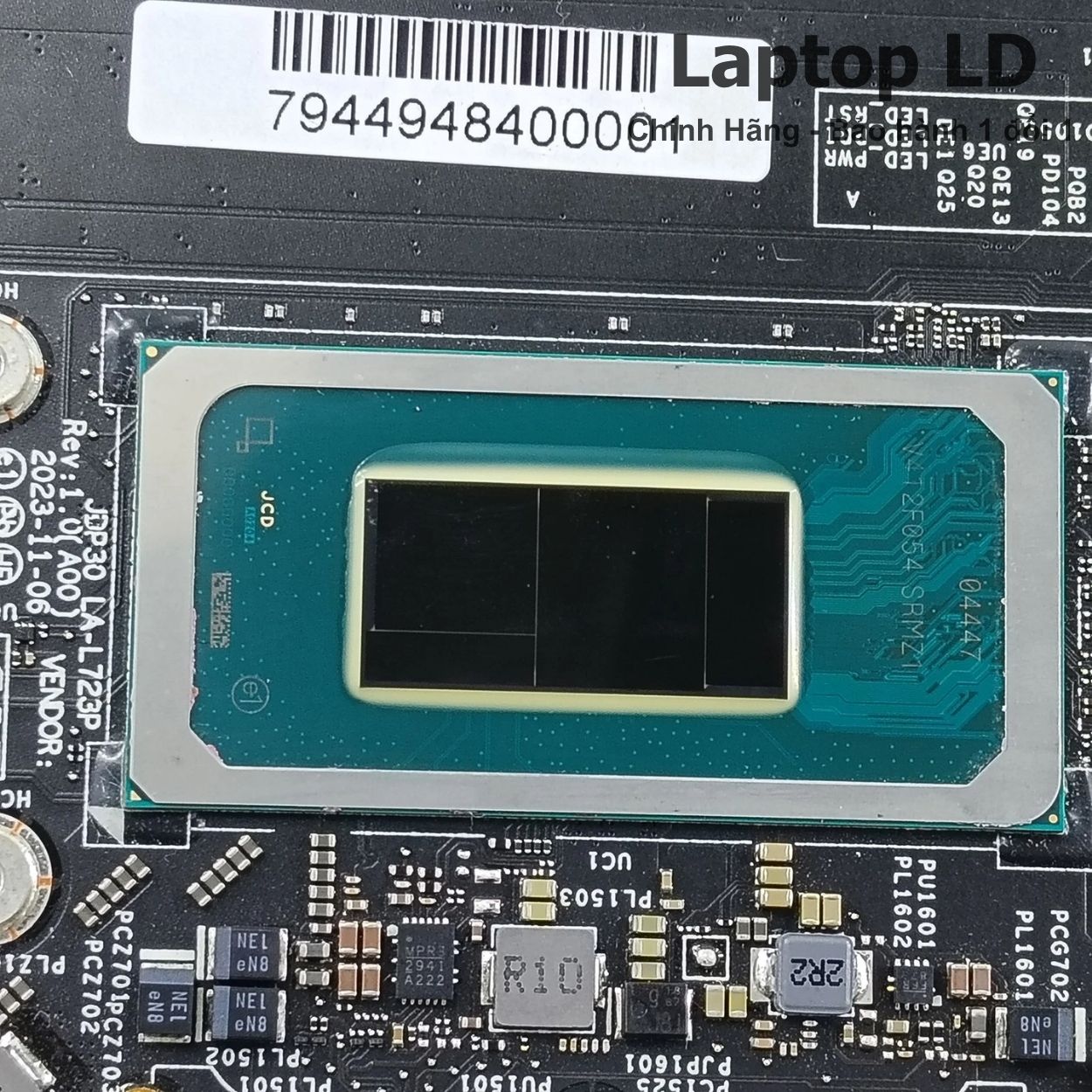

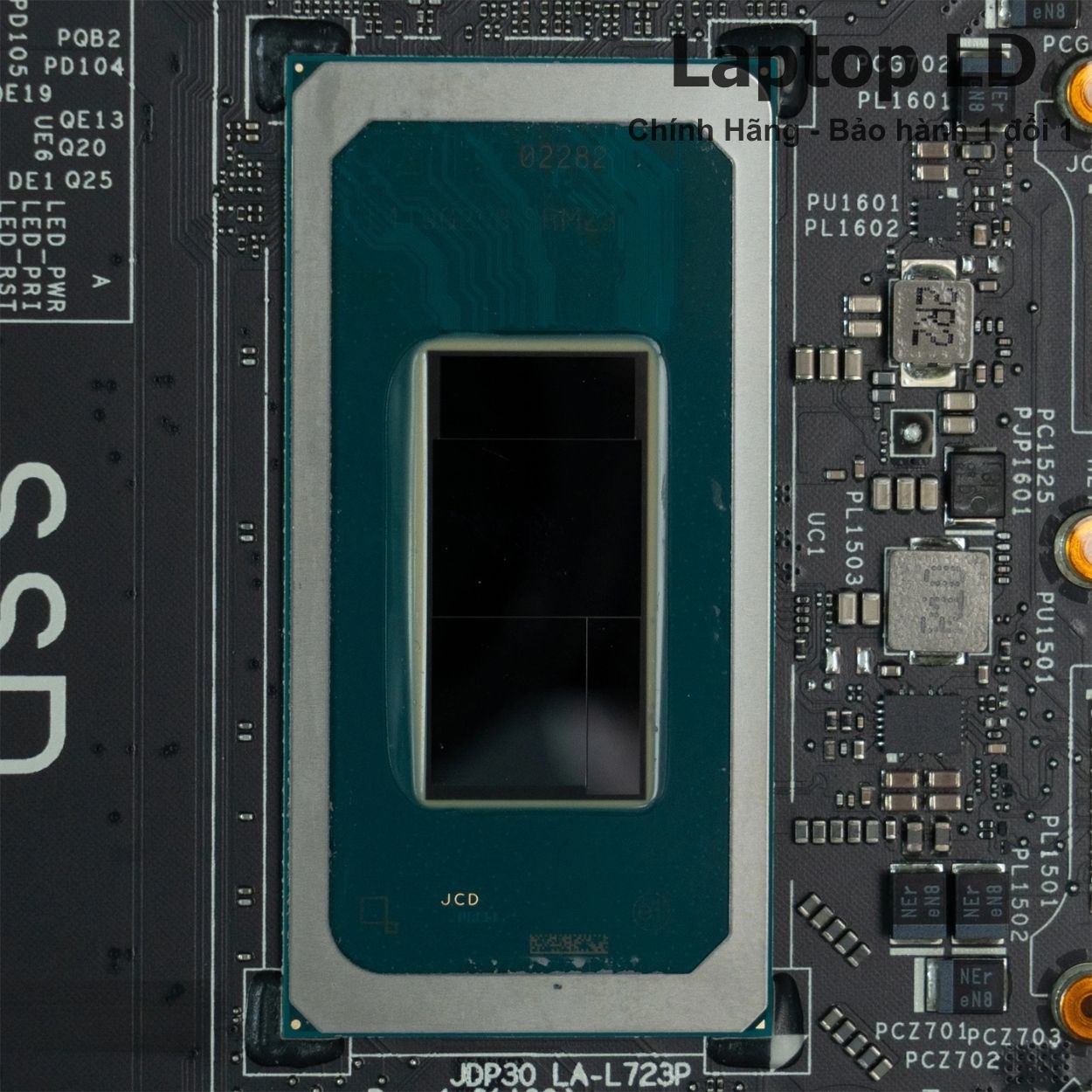

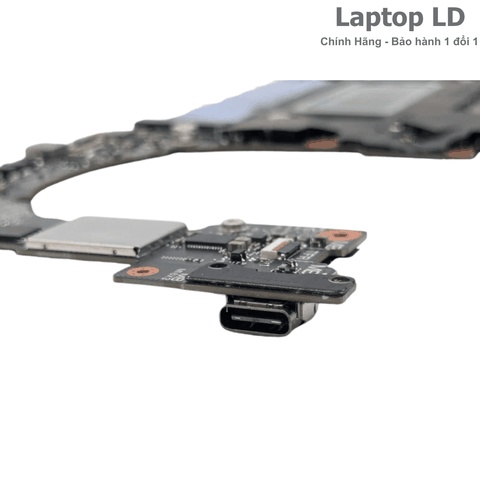

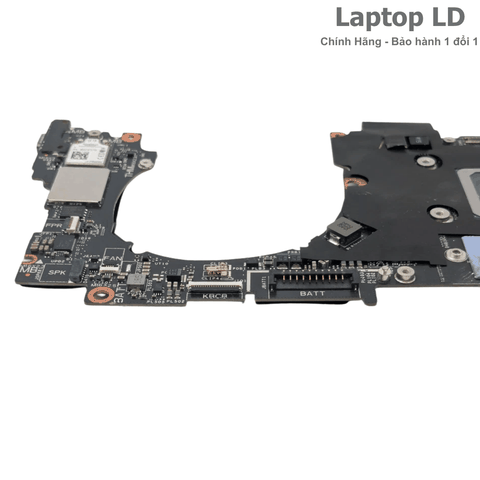

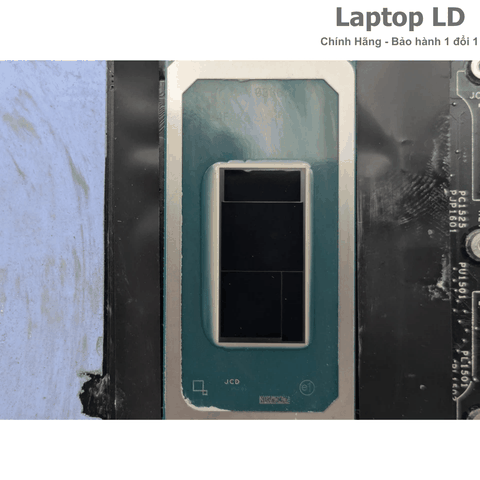

Ảnh chi tiết CPU, RAM, SSD và Thunderbolt trên main XPS 13 9340
Nhóm ảnh này giúp đối chiếu đúng Ultra 7 165H, Intel Arc, các chip LPDDR5x onboard, khe SSD M.2, Intel BE200, mạch USB-C Power Delivery, hai Thunderbolt 4 và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Dell XPS 13 9340
Lỗi nguồn và Thunderbolt 4
- Bấm nguồn không phản hồi, không sáng đèn pin hoặc không nhận adapter.
- Chỉ một cổng Thunderbolt 4 nhận sạc, cổng còn lại mất nguồn hoặc dữ liệu.
- Máy nhận sạc nhưng pin không tăng hoặc báo nguồn chậm.
- Cổng USB-C nóng bất thường khi dùng dock, màn ngoài hoặc cáp lỗi.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM onboard hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc chậm xuất hình.
- RAM LPDDR5x lỗi làm máy không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2, báo No Boot Device hoặc mất ổ sau sleep.
- BIOS/Intel ME lỗi sau cập nhật, mất nguồn hoặc thay main chưa nạp đúng DMI.
- Máy báo mã đèn chẩn đoán liên quan RAM, CPU, BIOS hoặc nguồn.
- Modern Standby lỗi, máy tự thức, nóng khi gập máy hoặc tụt pin nhanh.
Lỗi màn hình và ngoại vi
- Màn FHD+/QHD+/OLED không lên nhưng màn ngoài qua Thunderbolt vẫn có hình.
- Màn cảm ứng mất nhận hoặc dải phím cảm ứng hoạt động sai.
- Thunderbolt không xuất hình, dock chập chờn hoặc mất thiết bị sau sleep.
- Wi-Fi 7, Bluetooth, camera, loa hoặc vân tay mất nhận.
- OLED nhấp nháy, ám màu hoặc tắt theo góc mở do panel/cáp/nguồn màn.
- Máy vào nước ở cạnh cổng gây oxy hóa Thunderbolt, nguồn PD và audio qua Type-C.
Nên sửa hay thay bo mạch Dell XPS 13 9340?
LA-L723P tích hợp CPU, Intel Arc và RAM LPDDR5x trên bo mạch, đồng thời chỉ sử dụng hai cổng Thunderbolt 4 cho sạc, dữ liệu, hình ảnh và âm thanh qua bộ chuyển đổi. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM, BIOS/ME và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng Thunderbolt, linh kiện bảo vệ hoặc controller Power Delivery.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/RAM.
- BIOS/ME/DMI lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU Ultra 7 165H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5x onboard lỗi nhiều chip hoặc đứt đường dữ liệu sâu.
- Chập nặng đồng thời hai Thunderbolt, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell XPS 13 9340 Core Ultra 7 165H board JDP30 LA-L723P.
| Tên sản phẩm | Main Dell XPS 13 9340 CPU Intel Core Ultra 7 165H board LA-L723P |
|---|---|
| Dòng máy tương thích | Dell XPS 13 9340 |
| Mã main | LA-L723P |
| Board / platform | Compal JDP30 |
| Dell part number đã xác minh | 05HGGK/5HGGK: system board Ultra 7 165H, RAM 32GB LPDDR5x onboard |
| CPU | Intel Core Ultra 7 165H onboard, 16 nhân, 22 luồng, Turbo tối đa 5.0GHz, 24MB cache, công suất bộ xử lý Dell công bố 28W |
| GPU / VGA | Intel Arc Graphics tích hợp, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | RAM hàn trực tiếp trên main, không có khe nâng cấp. Bản 05HGGK dùng 32GB LPDDR5x-7467 dual-channel; nền XPS 13 9340 còn có 8GB LPDDR5-6400 và 16GB/64GB LPDDR5x-7467 theo DP/N khác |
| Ổ cứng hỗ trợ | 1 khe M.2 dùng SSD M.2 2230 512GB hoặc M.2 2280 1TB/2TB/4TB, giao tiếp PCIe Gen4 NVMe |
| Khe trên main | 1 khe SSD M.2 2230/2280; đầu pin, màn hình, cảm ứng theo cấu hình, bàn phím, dải phím cảm ứng, touchpad, loa, hai quạt, camera và nút nguồn vân tay |
| Cổng ngoài | 2 Thunderbolt 4 USB Type-C hỗ trợ Power Delivery, DisplayPort và âm thanh qua bộ chuyển đổi; không có USB-A, HDMI, RJ-45, jack audio 3.5mm, khe thẻ nhớ hoặc khe khóa bảo mật |
| Không dây | Intel BE200 Wi-Fi 7, hỗ trợ 2.4GHz/5GHz/6GHz, tốc độ lý thuyết tối đa 5760Mbps; Bluetooth 5.4 |
| Màn hình tương thích | 13,4 inch 16:10: FHD+ 1920×1200 WVA 500 nit tối đa 120Hz không cảm ứng; QHD+ 2560×1600 WVA 500 nit tối đa 120Hz cảm ứng; OLED 2.8K 2880×1800 400 nit 60Hz cảm ứng |
| Pin | Pin smart Li-ion 3 cell 55Wh, 11.55V |
| Sạc | Adapter Dell USB-C 60W; đầu ra liên tục tối đa 3A, các mức điện áp 5V/9V/15V/20V |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không nhận sạc | Adapter/cáp USB-C, cổng Thunderbolt, mạch PD, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell 60W và cáp chuẩn, kiểm riêng từng cổng, ngắt pin và đo dòng chờ. |
| Chỉ một cổng nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và test sạc, dữ liệu, xuất hình riêng từng cổng. |
| Treo logo hoặc không POST | BIOS/ME/DMI, RAM onboard, SSD, CPU hoặc nguồn thứ cấp. | Tháo SSD, reset RTC/BIOS, kiểm mã đèn và theo dõi trình tự nguồn. |
| Lỗi RAM onboard | Chip LPDDR5x, nguồn RAM, đường dữ liệu hoặc memory controller. | Chạy ePSA/MemTest khi máy còn POST, kiểm nguồn và tín hiệu training RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn đúng kích thước, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Màn hình không hiển thị | Panel, cáp, nguồn màn, BIOS, RAM hoặc Intel Arc. | Thử màn ngoài qua Thunderbolt, chạy LCD-BIST và kiểm nguồn panel. |
| Dock hoặc màn ngoài chập chờn | Cáp Type-C, dock, firmware Thunderbolt, controller hoặc nguồn PD. | Thử cáp/dock chuẩn, cập nhật firmware và test riêng từng cổng. |
| Wi-Fi/camera/audio mất nhận | Module, firmware, nguồn phụ, cáp hoặc BIOS. | Kiểm Device Manager, ePSA, nguồn và cáp thiết bị. |
| Máy vào nước | Oxy hóa vùng Thunderbolt, nguồn PD, RAM, màn hình hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter USB-C 60W, hai Thunderbolt 4, CPU Ultra 7 165H, RAM LPDDR5x, Intel Arc, SSD M.2, màn hình, cảm ứng, Wi-Fi 7, camera, loa và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, RAM, SSD, Thunderbolt, Wi-Fi, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 60W, pin, từng Thunderbolt, SSD, BIOS/ME/DMI, màn hình, Wi-Fi, camera và hệ thống tản nhiệt.
-
Đối chiếu đúng main
Xác minh XPS 13 9340, Ultra 7 165H, JDP30 LA-L723P, dung lượng RAM và Dell DP/N theo Service Tag.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra vật liệu dẫn nhiệt, lắp main và chạy test CPU, RAM, SSD, màn hình, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter USB-C 60W cùng cáp Thunderbolt đạt chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L723P đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell XPS 13 9340 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt OLED/cảm ứng, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-L723P tích hợp CPU và RAM LPDDR5x, có hai cổng Thunderbolt và socket SSD nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main Dell XPS 13 9340 dùng mã board nào?
Mã nền được ghi nhận là Compal JDP30, board LA-L723P.
Bản Ultra 7 165H RAM 32GB dùng Dell DP/N nào?
Bản đã xác minh dùng Dell DP/N 05HGGK, thường viết rút gọn 5HGGK.
CPU Core Ultra 7 165H có bao nhiêu nhân và luồng?
CPU có 16 nhân, 22 luồng, Turbo tối đa 5.0GHz và 24MB cache.
Main có GPU rời không?
Không. XPS 13 9340 dùng Intel Arc Graphics tích hợp và chia sẻ RAM hệ thống.
RAM có nâng cấp được không?
Không. RAM LPDDR5/LPDDR5x được hàn trên system board; khi thay main phải chọn đúng dung lượng ngay từ đầu.
XPS 13 9340 hỗ trợ các dung lượng RAM nào?
Dell công bố 8GB LPDDR5-6400 và 16GB, 32GB hoặc 64GB LPDDR5x-7467, tất cả đều onboard.
Máy có mấy khe SSD?
Máy có một khe M.2, dùng SSD M.2 2230 hoặc M.2 2280 PCIe Gen4 NVMe.
Máy có HDMI, USB-A và jack tai nghe không?
Không. Máy chỉ có hai Thunderbolt 4 Type-C; HDMI, USB-A, Ethernet và audio 3.5mm cần bộ chuyển đổi hoặc dock phù hợp.
Màn hình có những lựa chọn nào?
Máy hỗ trợ FHD+ 120Hz không cảm ứng, QHD+ 120Hz cảm ứng và OLED 2.8K 60Hz cảm ứng.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 3 cell 55Wh và adapter Dell USB-C 60W.
