Laptop LD • Main Dell Vostro 15 3530 / Vostro 14 3430
Thay main Dell Vostro 15 3530 / 14 3430 i7-1355U LA-M368P đúng mã
Đúng nền bo IDH50 LA-M368P, CPU Intel Core i7-1355U và NVIDIA GeForce MX550 Laptop GPU 2GB GDDR6. Board được ghi nhận dùng cho Dell Vostro 15 3530 và Vostro 14 3430, đi kèm hai khe RAM DDR4 và một khe SSD M.2 2230/2280. Dell DP/N, revision PCB, chassis 14/15 inch, đầu cáp và tản nhiệt phải được đối chiếu trực tiếp trước khi sửa hoặc thay.
- IDH50 LA-M368P
- Dell DP/N theo tem
- CPU i7-1355U
- MX550 2GB GDDR6
- 2 khe RAM DDR4
- LAN RJ-45
Xác thực kỹ thuật: nguồn linh kiện ghi nhận LA-M368P i7-1355U MX550 2GB với Dell DP/N 04NG54/4NG54 cho Vostro 14 3430 và Vostro 15 3530; bản 15 inch còn gặp 08TFY3/8TFY3 hoặc 07K5WF/7K5WF. Đây là mã theo lô, nên tem trắng, revision PCB và layout đầu cáp phải được kiểm trên main thật.

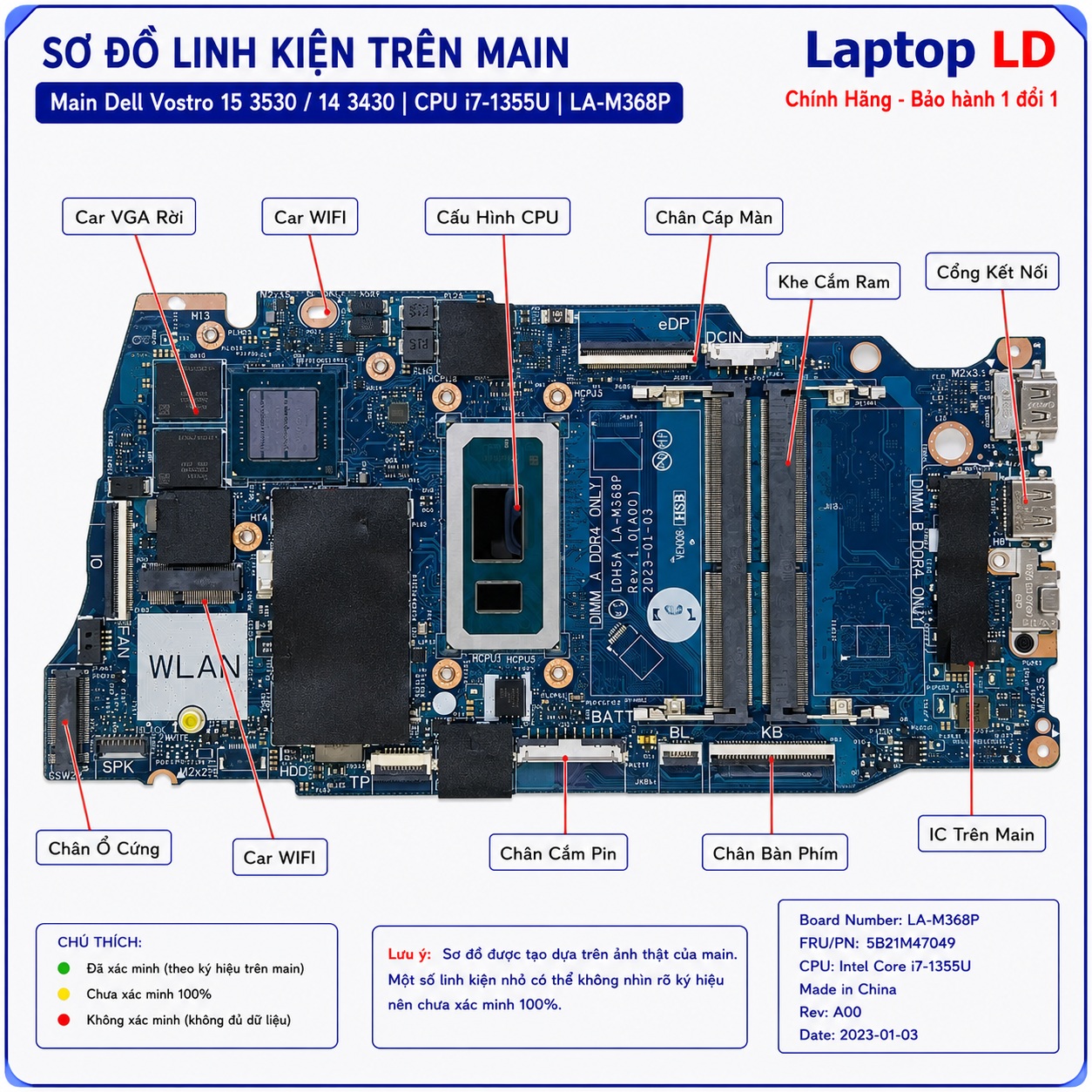

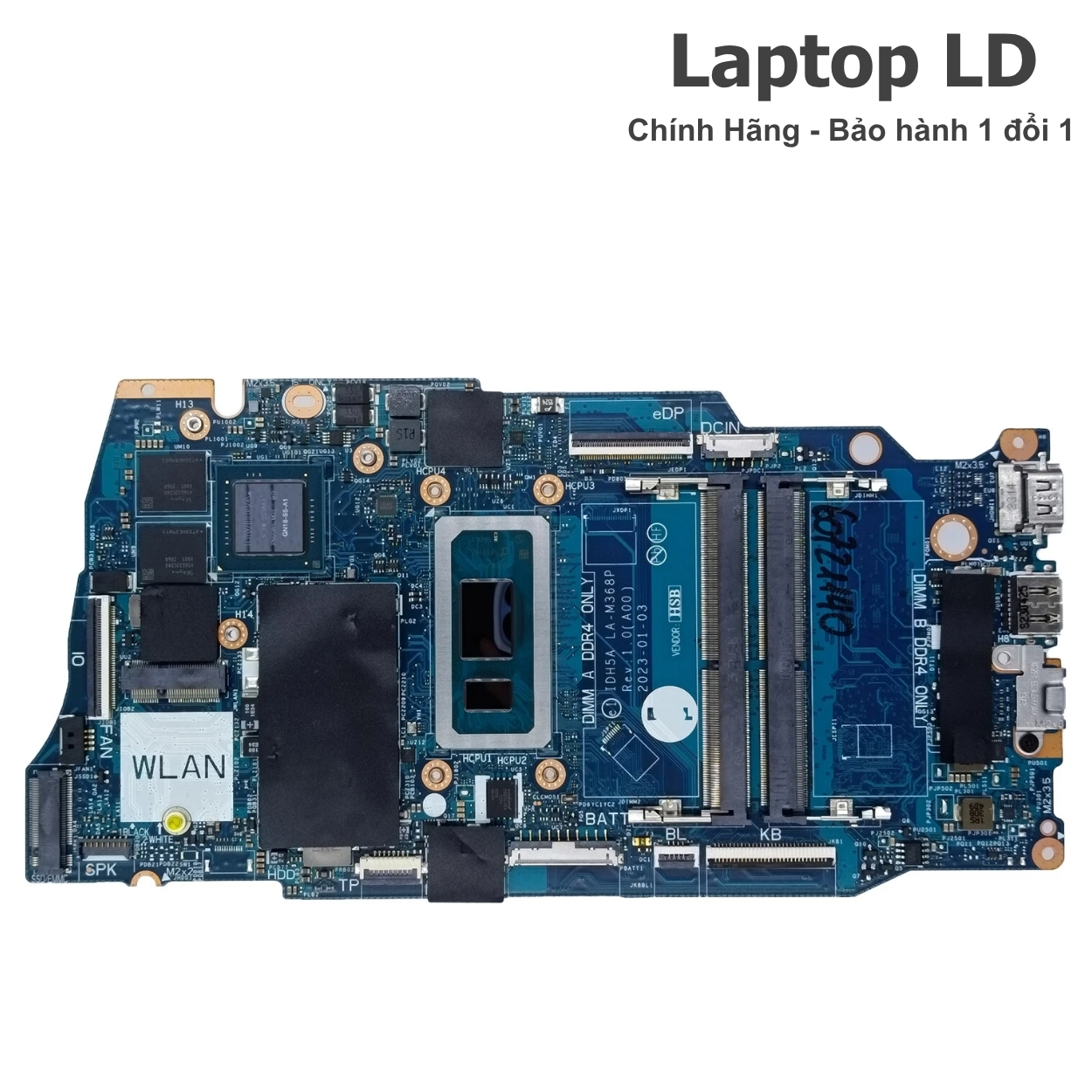

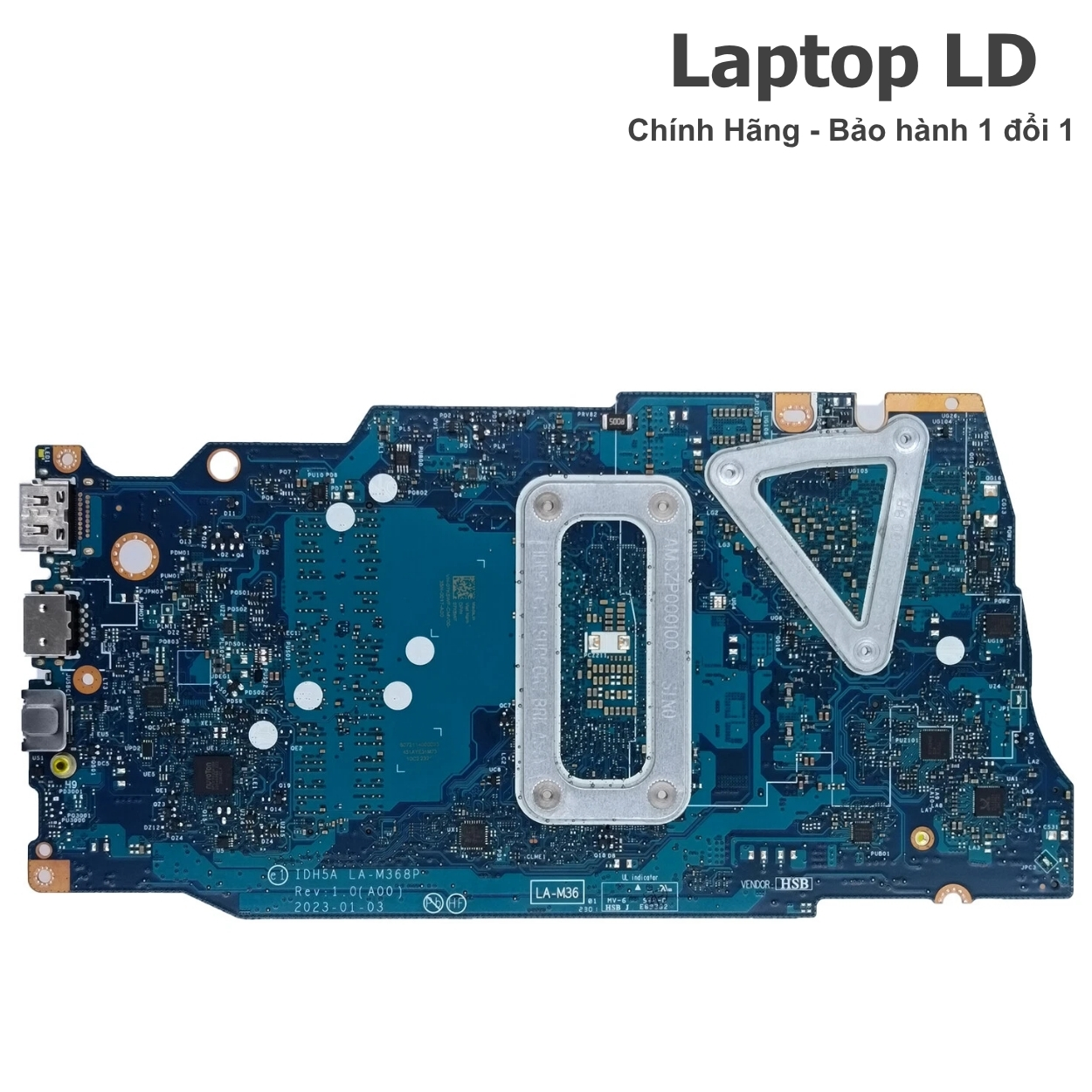

Vị trí linh kiện và ảnh tổng thể main Dell Vostro 15 3530 / 14 3430 i7-1355U LA-M368P

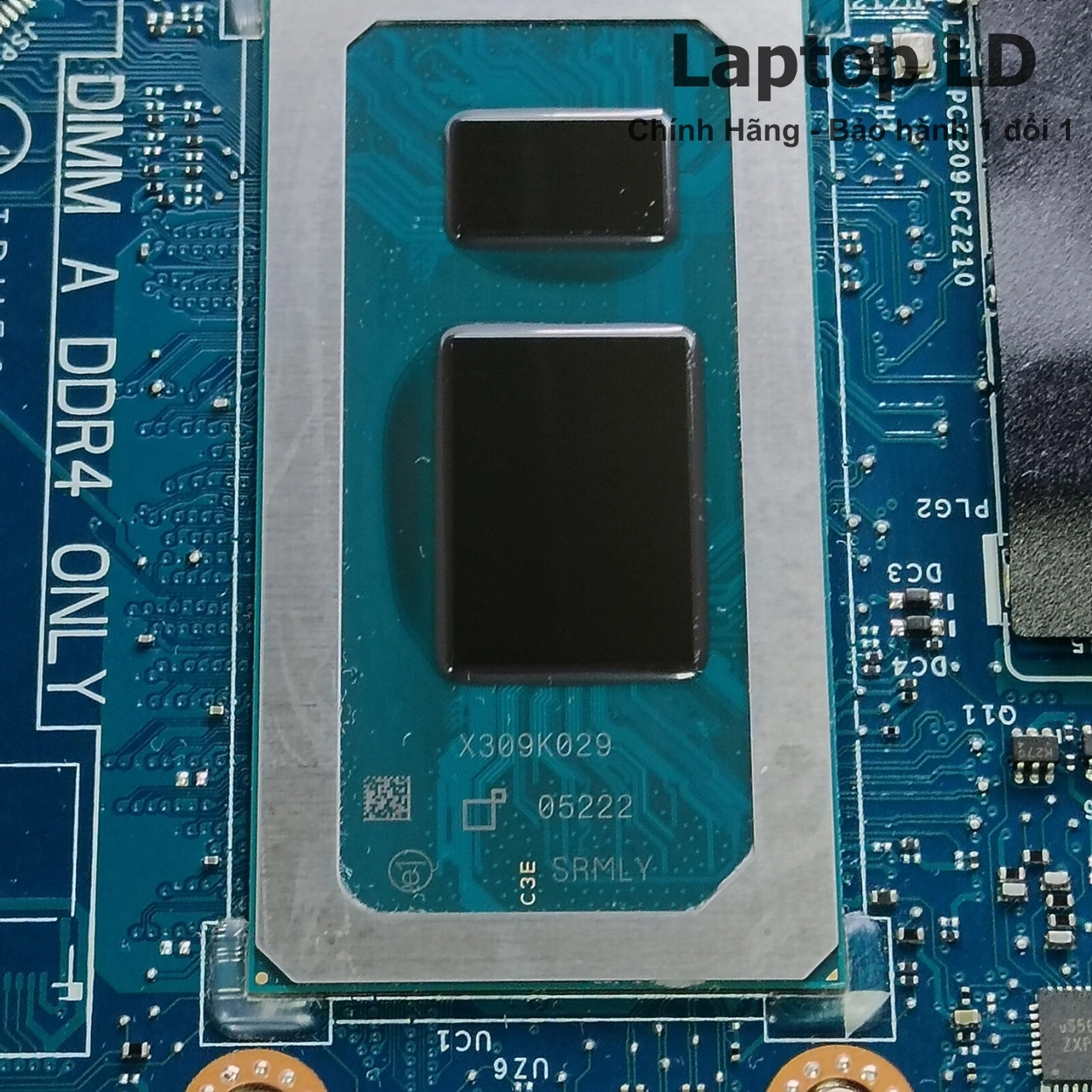

Ảnh thực tế giúp nhận biết CPU i7-1355U, GPU NVIDIA MX550, cụm VRAM 2GB GDDR6, hai khe RAM DDR4, khe SSD M.2, khe Wi-Fi, mạch nguồn CPU/GPU, USB-C, HDMI 1.4, LAN RJ-45, DC-in và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Vostro 3430 và 3530 dùng chung nền bo nhưng khác kích thước chassis, cáp, bàn phím, màn hình và một số Dell DP/N. Không nên đặt main chỉ theo CPU hoặc mã LA-M368P.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Vostro 14 3430 hoặc Vostro 15 3530 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ IDH50 LA-M368P, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i7-1355U, NVIDIA MX550 và các chip VRAM.
- Ảnh hai khe RAM DDR4, khe SSD M.2 và card Wi-Fi.
- Ảnh USB-C, HDMI 1.4, USB-A, LAN RJ-45, khe SD, audio và DC-in.
- Ảnh đầu cáp màn hình, bàn phím, touchpad và bo I/O để phân biệt chassis 14/15 inch.
- Mô tả lỗi: không nguồn, mất GPU, rác hình, treo logo, lỗi RAM/SSD, mất LAN/USB-C, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Vostro 14 3430 hay Vostro 15 3530.
- Khóa đúng Dell DP/N 04NG54, 08TFY3, 07K5WF hoặc mã khác theo tem.
- Xác nhận đúng i7-1355U + MX550 2GB, tránh nhầm bản UMA.
- Đối chiếu đúng tản nhiệt GPU rời và đầu cáp chassis.
- Khóa đúng USB-C có DisplayPort/Power Delivery trên cấu hình GPU rời.
- Rút ngắn thời gian kiểm tra và tránh mua sai board/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Vostro 15 3530 / 14 3430 i7-1355U LA-M368P được báo theo đúng Dell DP/N, revision, chassis 14/15 inch, tình trạng CPU/GPU/VRAM và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra adapter 65W, pin, quạt/tản nhiệt GPU rời, RAM, SSD, Wi-Fi, màn hình, LAN, USB-C, HDMI và bo I/O.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa GPU, VRAM, BIOS, nguồn CPU/GPU, USB-C, LAN hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp main.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Vostro 15 3530 hoặc Vostro 14 3430, i7-1355U, LA-M368P và Dell DP/N.
- Xác nhận NVIDIA MX550 2GB GDDR6 và đúng tản nhiệt GPU rời.
- Kiểm tra adapter 65W, RAM, SSD, USB-C có DP/PD, HDMI 1.4, LAN, SD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell LA-M368P i7-1355U MX550 dùng cho máy nào?
Dòng máy phù hợp
- Dell Vostro 14 3430.
- Dell Vostro 15 3530.
- CPU Intel Core i7-1355U onboard.
- Board IDH50 LA-M368P.
- NVIDIA GeForce MX550 Laptop GPU 2GB GDDR6.
- Hai khe SO-DIMM DDR4, Dell công bố tối đa 16GB.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- USB-C 5Gbps có DisplayPort 1.4 và Power Delivery trên cấu hình GPU rời.
Không nên thay chéo khi chưa kiểm
- Không nhầm LA-M368P với board i5 hoặc board UMA không có MX550.
- Không nhầm Vostro 14 3430 với Vostro 15 3530 khi đầu cáp/chassis khác.
- Không bỏ qua Dell DP/N và revision PCB.
- Không dùng tản nhiệt bản UMA cho main MX550.
- Không ghi HDMI 2.0; Dell công bố HDMI 1.4.
- Không ghi hai khe SSD; máy chỉ có một khe M.2 chính.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình, tản nhiệt và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Dell Vostro 14 3430 hoặc Vostro 15 3530. | Nhầm với Inspiron, Vostro đời trước hoặc board UMA. |
| Board number | IDH50 LA-M368P. | Nhầm board có layout gần giống nhưng CPU/GPU khác. |
| Dell DP/N | 04NG54/4NG54; bản 15 inch có thể gặp 08TFY3 hoặc 07K5WF. | Chỉ kiểm LA-M368P mà bỏ qua DP/N, revision và đầu cáp. |
| CPU | i7-1355U, 10 nhân, 12 luồng, Turbo tối đa 5,00GHz. | Nhầm CPU 13th Gen U có tên gần giống hoặc bản i5. |
| GPU | NVIDIA GeForce MX550 2GB GDDR6 + Intel Iris Xe tích hợp. | Đặt bản UMA hoặc dùng sai tản nhiệt GPU. |
| RAM | 2 khe DDR4-3200 trên cấu hình USB-C full-function, tối đa 16GB theo Dell. | Ghi RAM hàn, sai chuẩn hoặc tự nâng mức tối đa không theo hãng. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe. | Ghi hai khe SSD hoặc dùng sai giá đỡ/thermal plate. |
| Cổng | 1 USB-A 5Gbps, 1 USB-A 2.0, 1 USB-C 5Gbps có DP/PD, HDMI 1.4, RJ-45, SD, audio và DC-in. | Ghi sai loại USB-C, HDMI 2.0 hoặc bỏ sót khác biệt chassis. |
| Pin và sạc | Pin 41Wh hoặc 54Wh; adapter đầu tròn Dell 65W. | Dùng adapter thiếu nhận dạng hoặc lắp pin sai chassis. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

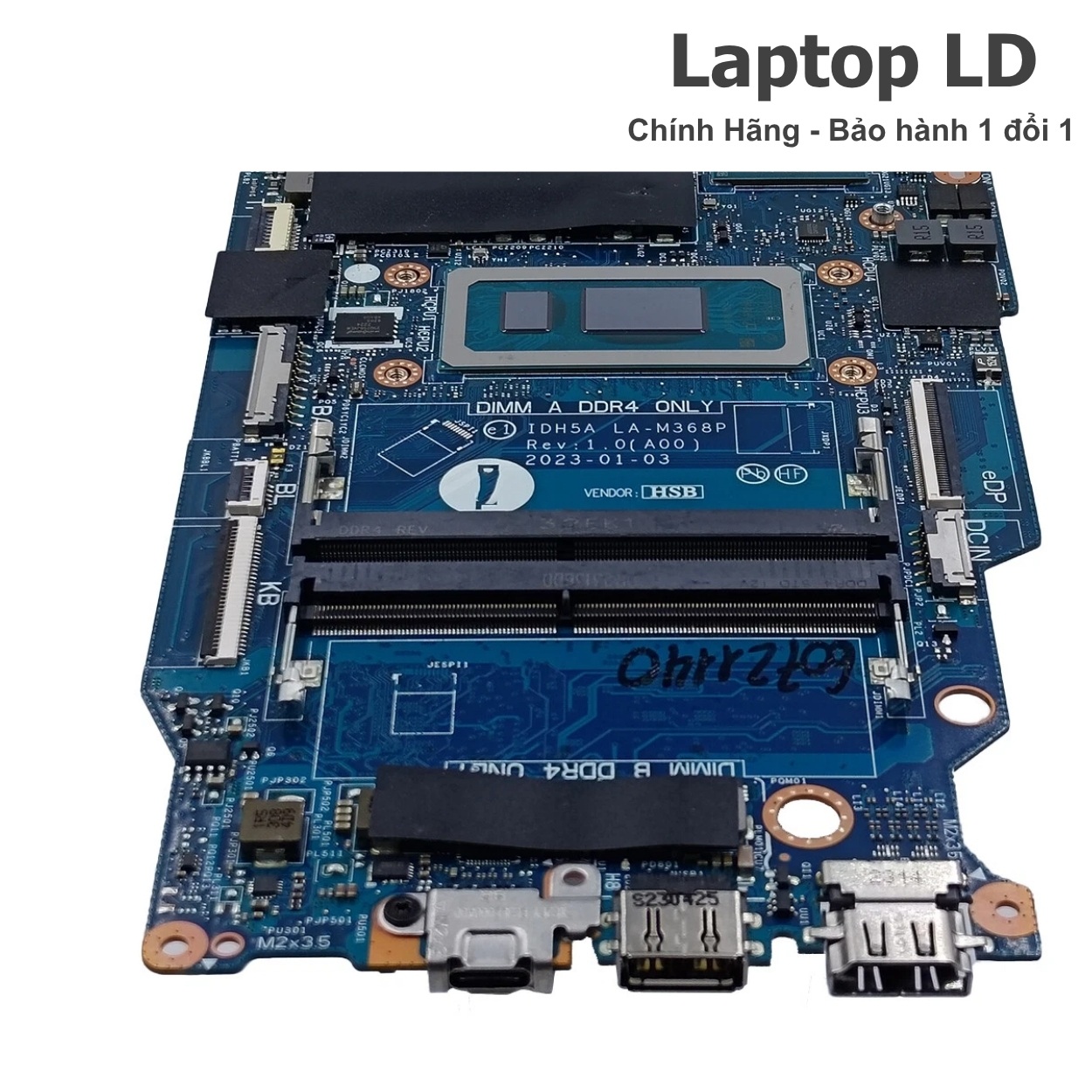

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Dell LA-M368P
Nhóm ảnh này giúp đối chiếu CPU i7-1355U, NVIDIA MX550, VRAM 2GB GDDR6, hai khe RAM DDR4, khe SSD M.2, Wi-Fi, USB-C, HDMI 1.4, LAN và DC-in.
Dấu hiệu nên kiểm tra bo mạch Dell Vostro 3430/3530 LA-M368P
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 65W hoặc BIOS báo không xác định công suất sạc.
- Máy báo sạc nhưng pin không tăng hoặc tụt hiệu năng khi tải GPU.
- Jack DC-in lỏng, gãy chân hoặc chập.
- USB-C chập sau khi dùng hub/dock hoặc màn hình ngoài.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/GPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi hình ảnh, mạng và ngoại vi
- Mất NVIDIA MX550 trong BIOS/Windows.
- Rác hình, crash ứng dụng, lỗi driver hoặc màn đen khi chuyển GPU.
- HDMI 1.4 hoặc USB-C DisplayPort không xuất hình.
- GPU/VRAM quá nhiệt, tụt xung hoặc máy tự tắt.
- LAN, USB-A, USB-C, SD, Wi-Fi, audio hoặc camera mất nhận.
- Máy vào nước làm oxy hóa mạch nguồn GPU, VRAM và bo I/O.
Nên sửa hay thay bo mạch Dell LA-M368P?
Main có CPU, GPU và VRAM hàn nên cần loại trừ adapter, pin, RAM, SSD, màn hình, tản nhiệt và bo I/O trước khi kết luận thay main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU/GPU/VRAM chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng CPU và nguồn RAM còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1355U hoặc NVIDIA MX550 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus hoặc crash lặp lại khi tải.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng Dell Vostro 15 3530 / 14 3430 i7-1355U LA-M368P MX550. Dell DP/N, revision, chassis, pin và màn hình phải kiểm trên máy thực tế.
| Tên sản phẩm | Main Dell Vostro 15 3530 / Vostro 14 3430 CPU Intel Core i7-1355U board LA-M368P |
|---|---|
| Dòng máy tương thích | Dell Vostro 14 3430 và Dell Vostro 15 3530; cần kiểm Service Tag, chassis và Dell DP/N |
| Board number | IDH50 LA-M368P |
| Dell DP/N | 04NG54/4NG54 được ghi nhận cho cả 3430 và 3530; 08TFY3/8TFY3 hoặc 07K5WF/7K5WF thường gặp trên bản 15 inch |
| CPU | Intel Core i7-1355U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 5,00GHz, 12MB Intel Smart Cache |
| GPU / VGA | NVIDIA GeForce MX550 Laptop GPU 2GB GDDR6; Intel Iris Xe Graphics tích hợp trong CPU dùng cho chế độ tiết kiệm điện |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4; cấu hình USB-C full-function dùng DDR4-3200; Dell công bố tối đa 16GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe; SSD 2230 hoặc 2280 tùy giá đỡ và cấu hình máy |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2, 1 khe WLAN M.2 2230, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và bo I/O |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 5Gbps, 1 USB-A 2.0, 1 USB-C 3.2 Gen 1 5Gbps có DisplayPort 1.4 và Power Delivery trên cấu hình GPU rời, HDMI 1.4, LAN RJ-45, SD, audio 3,5mm và DC-in 4,5 × 2,9mm |
| Màn hình tương thích | Vostro 14 3430: 14 inch HD hoặc FHD 60Hz; Vostro 15 3530: 15,6 inch HD 60Hz hoặc FHD IPS 120Hz |
| Mạng và kết nối | Wi-Fi 5 hoặc Wi-Fi 6 và Bluetooth tùy module/SKU |
| Pin | Pin 3 cell 41Wh hoặc 4 cell 54Wh, hỗ trợ ExpressCharge |
| Sạc | Adapter Dell 65W, 19,5V–3,34A, đầu tròn ngoài 4,5mm và trong 2,9mm |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và trạng thái adapter trong BIOS. |
| Treo logo | BIOS, RAM, SSD, CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD chuẩn, đo nguồn và kiểm BIOS/VMD. |
| Mất MX550 hoặc không xuất hình | Driver, BIOS, nguồn GPU, chip GPU, VRAM, panel hoặc đường HDMI/USB-C. | Kiểm Dell DP/N, Device Manager, nguồn GPU/VRAM và thử màn hình ngoài. |
| Mất LAN/USB-C/HDMI | Cổng, bo I/O, linh kiện bảo vệ, driver hoặc controller. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ. |
| Máy vào nước | Oxy hóa nguồn, bàn phím, I/O, RAM hoặc LAN. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 65W, CPU, NVIDIA MX550, VRAM, RAM, SSD, màn hình, USB-C, HDMI 1.4, LAN, USB-A, SD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận model 3430/3530, Service Tag, lỗi nguồn, GPU, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, MX550, VRAM, màn hình, bo I/O và từng cổng.
-
Đối chiếu đúng main
Xác minh i7-1355U, LA-M368P, Dell DP/N, revision, chassis và tản nhiệt GPU rời.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, VRAM, RAM, SSD, hình ảnh, LAN, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn, giữ khe tản nhiệt thông thoáng.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell LA-M368P.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai, dùng sai tản nhiệt hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-M368P có CPU, GPU và VRAM hàn nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
LA-M368P dùng cho Vostro 14 3430 và 15 3530 không?
Board family LA-M368P được ghi nhận cho cả hai dòng, nhưng Dell DP/N, revision và đầu cáp chassis phải trùng trước khi thay.
CPU i7-1355U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 5,00GHz và 12MB cache.
Main này có NVIDIA MX550 không?
Có. Biến thể LA-M368P trong bài dùng NVIDIA GeForce MX550 Laptop GPU 2GB GDDR6.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4; Dell công bố tối đa 16GB cho các dòng này.
Máy có bao nhiêu khe SSD?
Máy có một khe M.2 hỗ trợ SSD kích thước 2230 hoặc 2280 PCIe NVMe.
USB-C có xuất hình và sạc được không?
Cấu hình GPU rời được Dell công bố USB-C 5Gbps có DisplayPort 1.4 và Power Delivery.
HDMI là phiên bản nào?
Dell công bố HDMI 1.4, tối đa 1920×1080 ở 60Hz cho nền máy này.
Sạc chuẩn bao nhiêu watt?
Máy dùng adapter Dell 65W, đầu tròn ngoài 4,5mm và trong 2,9mm.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
