Laptop LD • Main Dell Inspiron 7501 / Vostro 7500
Thay main Dell Inspiron 7501 / Vostro 7500 i7-10750H 19711-1 đúng mã
Đúng nền bo 19711-1, Dell DP/N K5HK9/0K5HK9, CPU Intel Core i7-10750H và NVIDIA GeForce GTX 1650 Ti 4GB GDDR6. Main dùng 8GB RAM DDR4-2933 hàn sẵn cộng một khe SO-DIMM, hỗ trợ hai vị trí SSD M.2 và cổng Thunderbolt 3 trên biến thể GTX 1650 Ti. Mã “18812-SC” do người bán cung cấp không khớp nền Inspiron 7501/Vostro 7500; cần kiểm lại chữ in PCB trước khi đăng hoặc giao hàng.
- Dell DP/N K5HK9
- CPU i7-10750H
- 6 nhân 12 luồng
- GTX 1650 Ti 4GB
- RAM onboard + SO-DIMM
- Thunderbolt 3
Xác thực kỹ thuật: Dell công bố Inspiron 7501/Vostro 7500 dùng i7-10750H, RAM 8GB onboard + 1 khe SO-DIMM, hai vị trí M.2, GTX 1650 hoặc GTX 1650 Ti và pin 56Wh/97Wh. Nguồn linh kiện uy tín xác nhận K5HK9 là board i7-10750H + GTX 1650 Ti 4GB dùng chung cho Inspiron 7501 và Vostro 7500. Mã 18812-1/18812-SC được ghi nhận trên nền Dell G3 khác, không được dùng thay cho 19711-1 nếu chưa có ảnh PCB.

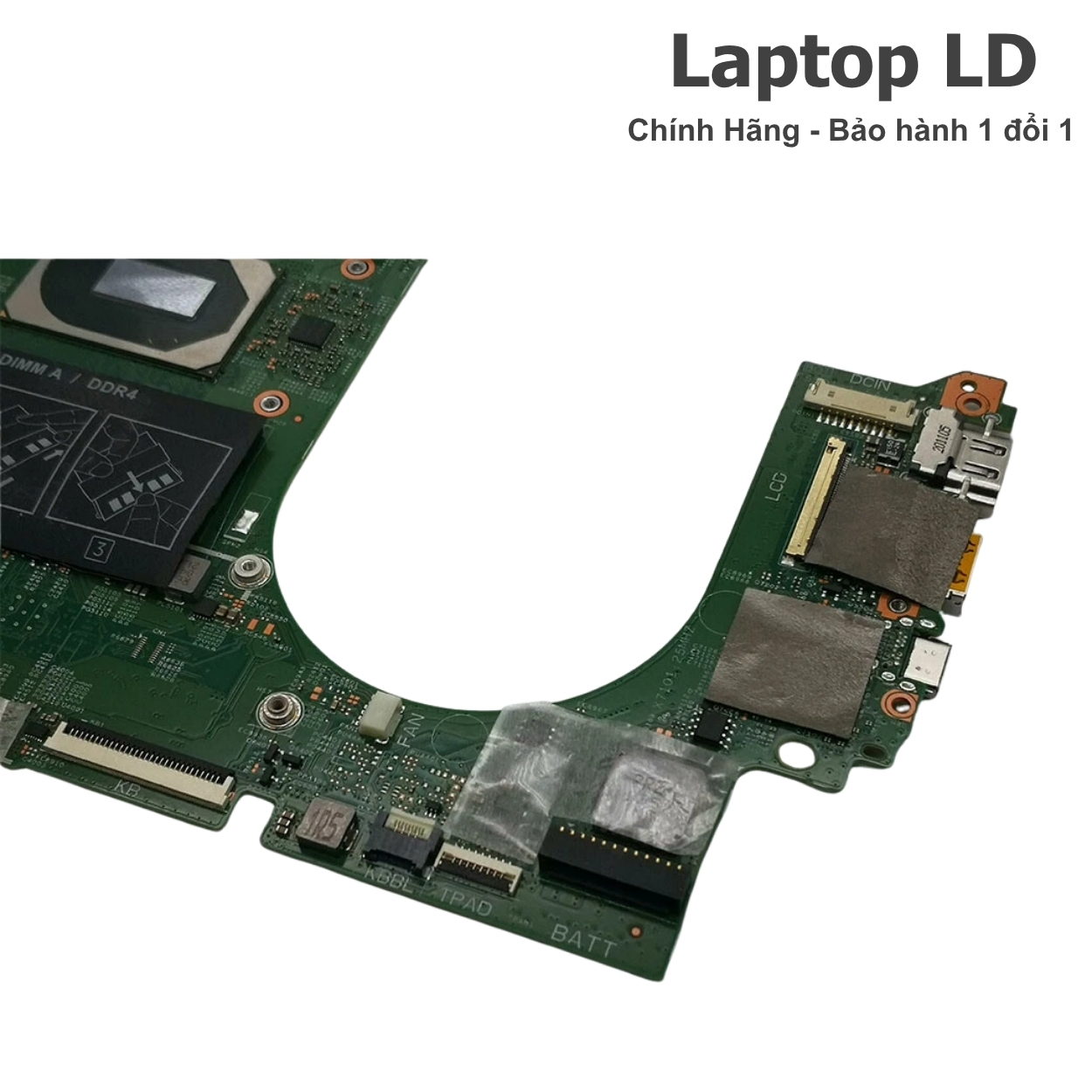

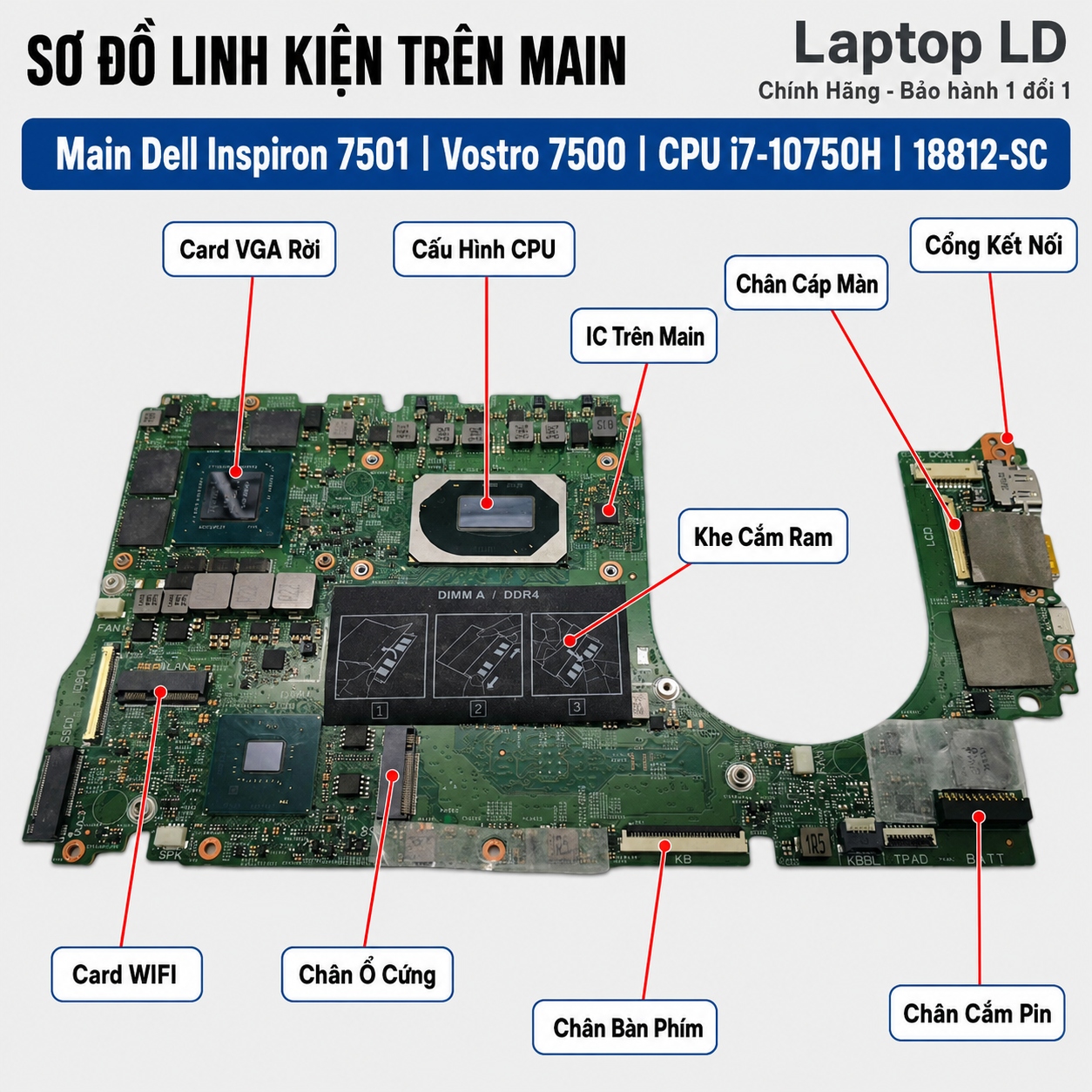

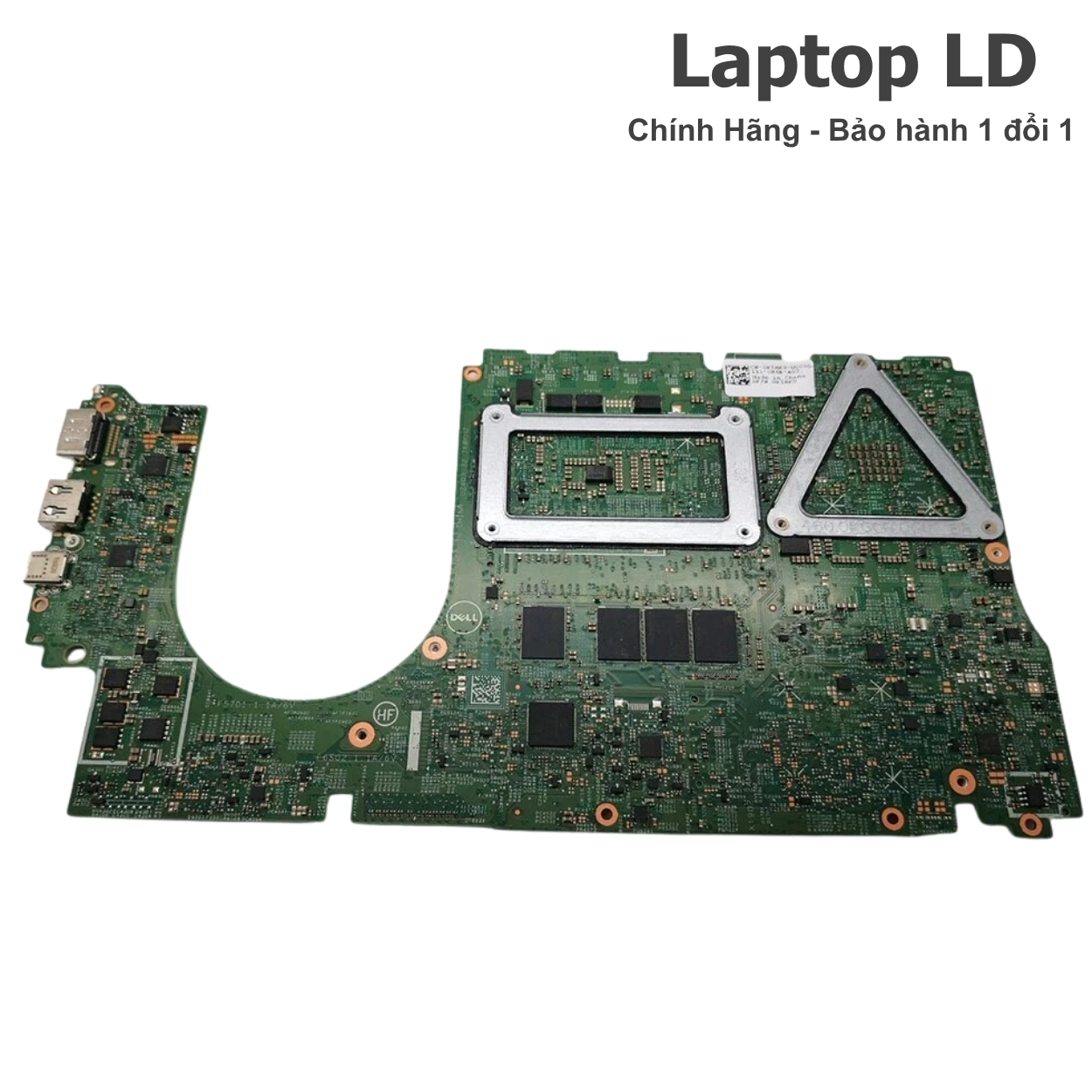

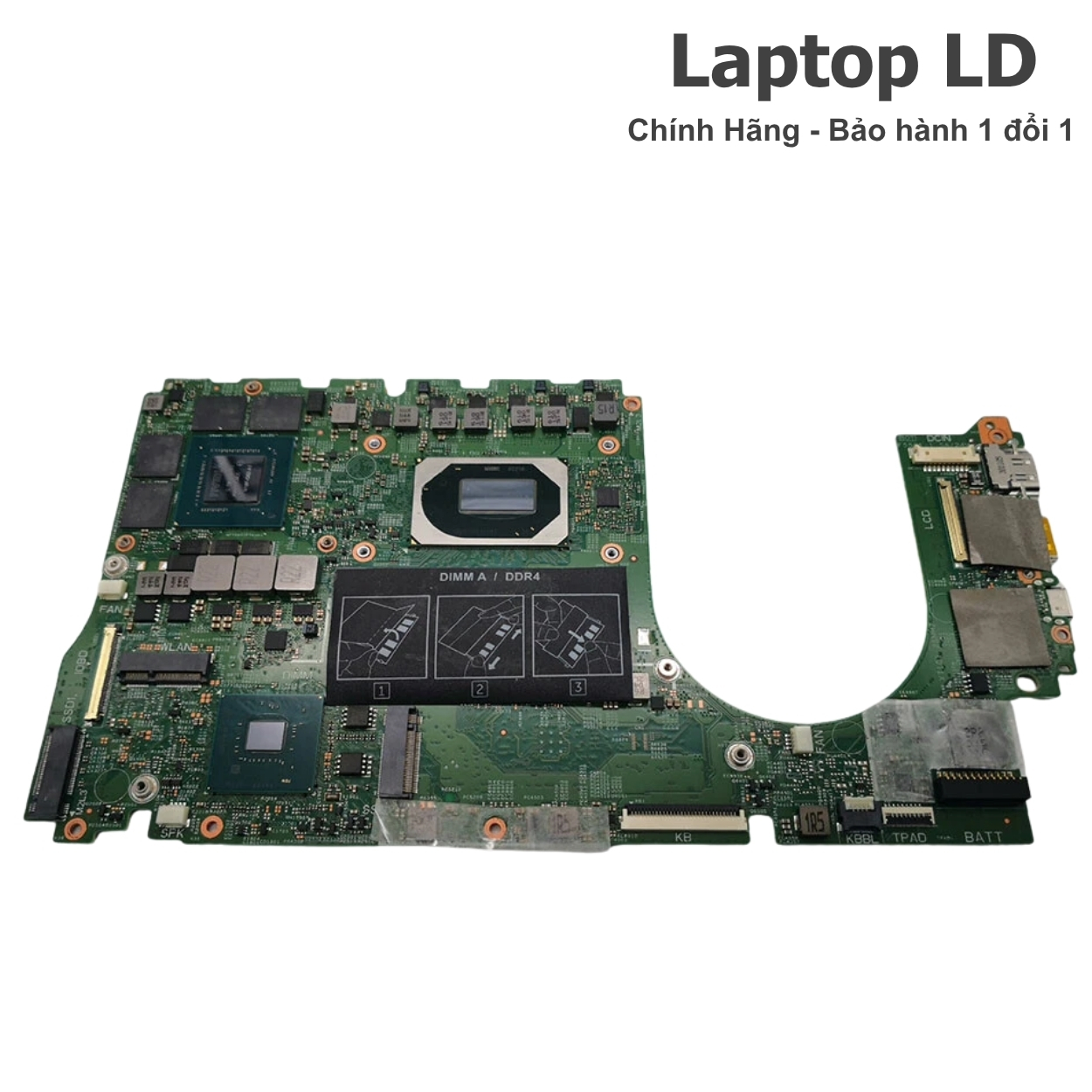

Vị trí linh kiện và ảnh tổng thể main Dell Inspiron 7501 / Vostro 7500 i7-10750H 19711-1
Ảnh thực tế giúp nhận biết CPU i7-10750H, GPU GTX 1650 Ti, bốn chip VRAM GDDR6, RAM 8GB onboard, khe SO-DIMM, hai vị trí SSD M.2, module Wi-Fi, mạch nguồn CPU/GPU, Thunderbolt 3, HDMI 2.0, microSD, DC-in và các đầu cáp pin, màn hình, quạt kép, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
Inspiron 7501 và Vostro 7500 có bản GTX 1650, GTX 1650 Ti, nhiều Dell DP/N, pin 56Wh/97Wh và layout cổng USB-C khác nhau theo GPU. Chỉ CPU i7-10750H chưa đủ để khóa main.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Inspiron 7501 hoặc Vostro 7500 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã PCB 19711-1, revision và tem Dell DP/N.
- Ảnh khu vực CPU i7-10750H, GTX 1650 Ti và các chip VRAM.
- Ảnh RAM onboard, khe SO-DIMM và hai vị trí SSD M.2.
- Ảnh Thunderbolt 3, HDMI 2.0, hai USB-A, microSD, audio và DC-in.
- Ảnh pin 56Wh/97Wh, adapter 90W/130W và cụm quạt kép/tản nhiệt.
- Mô tả lỗi: không nguồn, mất GPU, rác hình, treo logo, lỗi RAM/SSD, mất Thunderbolt/HDMI, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng board 19711-1 thay vì mã 18812-SC không phù hợp.
- Khóa đúng Dell DP/N K5HK9/0K5HK9.
- Phân biệt GTX 1650 với GTX 1650 Ti và đúng loại cổng USB-C.
- Xác định đúng dung lượng RAM onboard và thanh SO-DIMM đang lắp.
- Đối chiếu đúng pin, adapter và tản nhiệt theo GPU.
- Rút ngắn thời gian kiểm tra và tránh mua sai main.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Inspiron 7501 / Vostro 7500 i7-10750H 19711-1 được báo theo Dell DP/N, revision, GPU GTX 1650/1650 Ti, tình trạng CPU/GPU/VRAM và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra adapter, pin, quạt kép/tản nhiệt, RAM, SSD, Wi-Fi, màn hình, Thunderbolt 3, HDMI 2.0, microSD và bàn phím.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa GPU, VRAM, BIOS, nguồn CPU/GPU, Thunderbolt hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp bo thay thế.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Inspiron 7501/Vostro 7500, i7-10750H, 19711-1, K5HK9 và revision.
- Xác nhận đúng GTX 1650 Ti 4GB GDDR6 và tản nhiệt GPU rời.
- Kiểm tra RAM onboard + SO-DIMM, hai SSD M.2, Thunderbolt 3, HDMI 2.0, microSD, Wi-Fi, camera và nhiệt độ.
- Không dùng mã 18812-SC thay cho 19711-1 nếu chưa có ảnh main chứng minh.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell 19711-1 i7-10750H GTX 1650 Ti dùng cho máy nào?
Tương thích đã có căn cứ
- Dell Inspiron 15 7501.
- Dell Vostro 15 7500.
- CPU Intel Core i7-10750H onboard.
- Board 19711-1, Dell DP/N K5HK9/0K5HK9.
- NVIDIA GeForce GTX 1650 Ti 4GB GDDR6.
- 8GB DDR4-2933 onboard + một khe SO-DIMM, tối đa 24GB theo Dell.
- Hai vị trí M.2 hỗ trợ SSD 2230/2280 PCIe Gen3 NVMe.
- Thunderbolt 3/USB-C Gen2 có DisplayPort 1.4 và Power Delivery.
Không nên thay chéo khi chưa kiểm
- Không dùng mã 18812-SC/18812-1 của nền Dell G3 cho Inspiron 7501.
- Không nhầm 19711-1 i7 với bản i5-10300H hoặc DP/N khác.
- Không nhầm GTX 1650 Ti với GTX 1650 dù cùng 4GB GDDR6.
- Không ghi hai khe RAM; máy có 8GB onboard và chỉ một khe SO-DIMM.
- Không ghi RAM DDR4-3200; Dell công bố tốc độ hệ thống 2933MHz.
- Không dùng adapter 90W cho cấu hình GTX 1650 Ti nếu Service Tag yêu cầu 130W.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và tản nhiệt.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Inspiron 7501 hoặc Vostro 7500. | Nhầm Dell G3 3590/G3 3500 do mã 18812. |
| Board number | 19711-1. | Ghi 18812-SC dù nền này không khớp model. |
| Dell DP/N | K5HK9/0K5HK9 trên bản i7 + GTX 1650 Ti. | Bỏ qua DP/N và mua nhầm bản GTX 1650 hoặc CPU i5. |
| CPU | i7-10750H, 6 nhân, 12 luồng, Turbo tối đa 5,00GHz. | Nhầm i5-10300H hoặc CPU Dell G-series khác. |
| GPU | GTX 1650 Ti 4GB GDDR6. | Ghi GTX 1650, GTX 1660 Ti hoặc sai tản nhiệt. |
| RAM | 8GB onboard + 1 khe DDR4-2933, tối đa 24GB. | Ghi hai khe RAM hoặc tối đa 32/64GB theo kinh nghiệm không chính thức. |
| SSD | 2 vị trí M.2; SSD 2230/2280 Gen3 NVMe, tối đa 2TB theo loại ổ. | Ghi khay SATA 2,5 inch hoặc chỉ có một khe SSD. |
| Cổng | 2 USB-A 5Gbps, Thunderbolt 3, HDMI 2.0, microSD, audio và DC-in. | Ghi HDMI 1.4 hoặc USB-C thường cho bản GTX 1650 Ti. |
| Pin và sạc | Pin 56Wh hoặc 97Wh; adapter đầu tròn 90W/130W. | Khóa sai pin hoặc dùng sạc thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, GPU, VRAM, RAM, SSD và cụm cổng trước khi đặt.

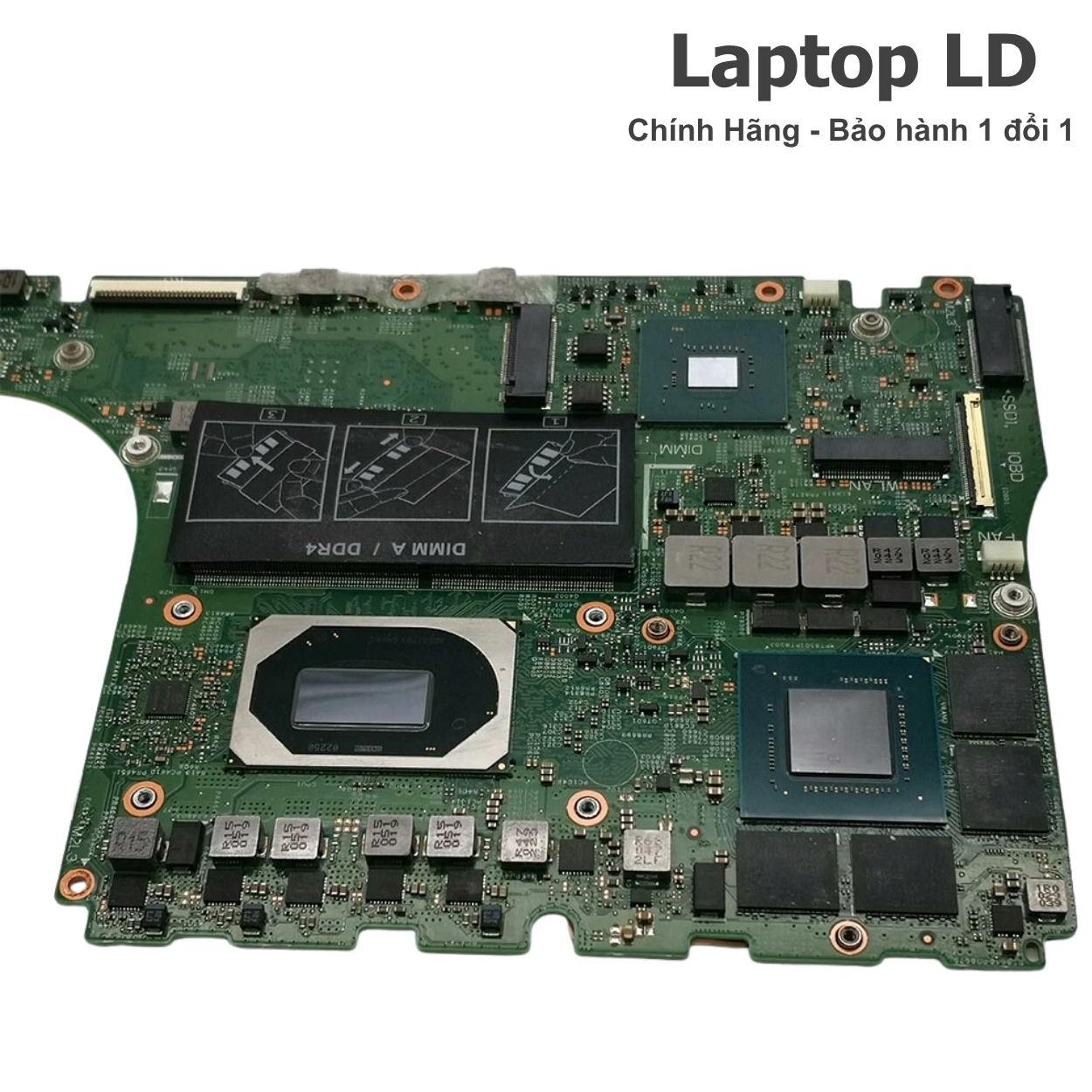

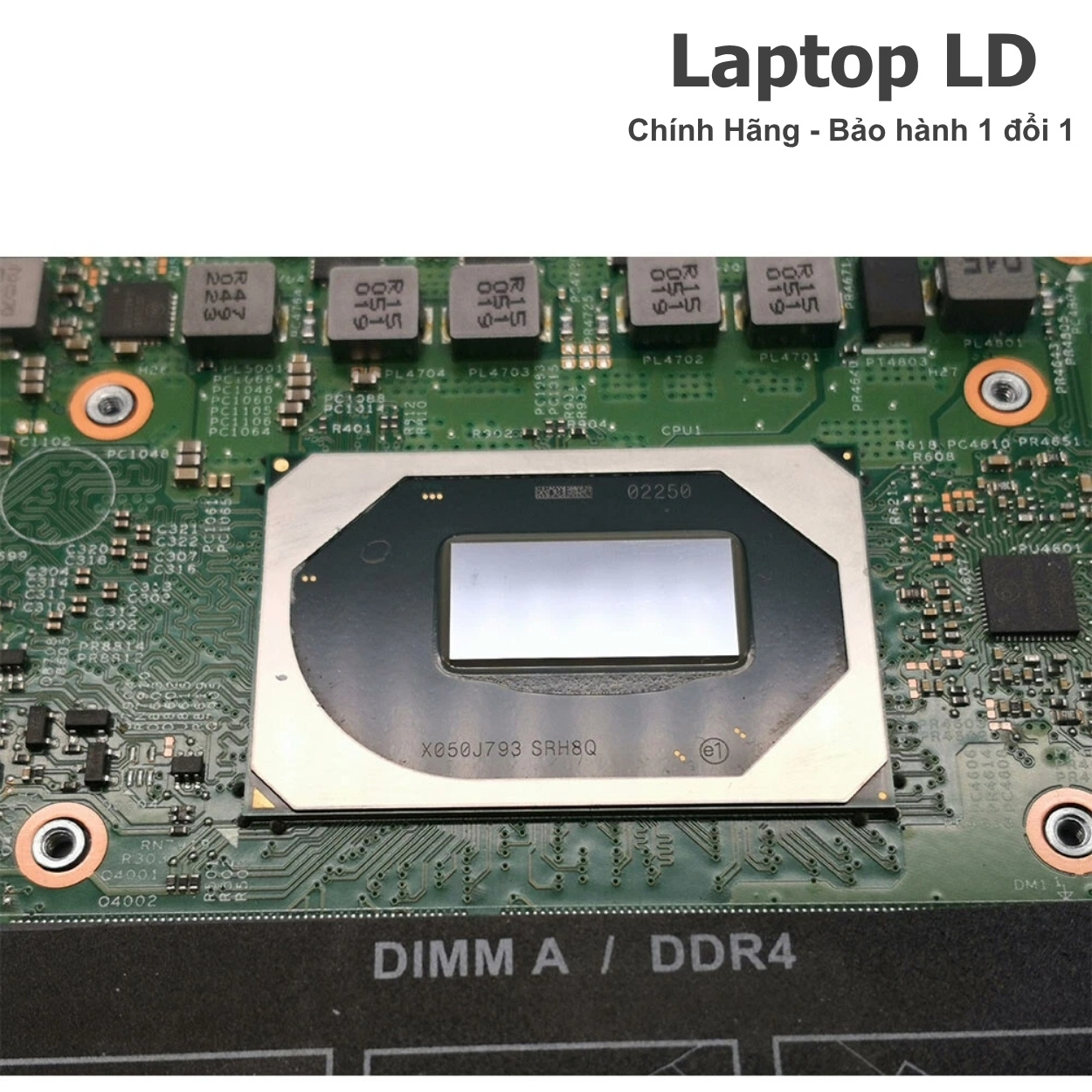

Ảnh chi tiết CPU, GPU, VRAM, RAM và SSD trên main Dell 19711-1
Nhóm ảnh này giúp đối chiếu CPU i7-10750H, GTX 1650 Ti, VRAM 4GB GDDR6, RAM 8GB onboard, khe SO-DIMM, hai vị trí SSD M.2, Wi-Fi, Thunderbolt 3, HDMI 2.0 và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch Dell Inspiron 7501 / Vostro 7500
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 130W hoặc BIOS báo không xác định công suất sạc.
- Máy báo sạc nhưng pin không tăng hoặc tụt hiệu năng khi tải GPU.
- Jack DC-in nóng, lỏng, gãy chân hoặc chập.
- Thunderbolt 3 chập sau khi dùng dock hoặc màn hình ngoài.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/GPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- RAM onboard hoặc khe SO-DIMM lỗi gây không POST/xanh màn.
- Không nhận một trong hai SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/Intel RST.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi GPU, hình ảnh và nhiệt độ
- Mất GTX 1650 Ti trong BIOS/Windows.
- Rác hình, crash ứng dụng, lỗi driver hoặc màn đen khi chuyển GPU.
- HDMI 2.0 hoặc Thunderbolt DisplayPort không xuất hình.
- GPU/VRAM quá nhiệt, tụt xung hoặc máy tự tắt.
- USB-A, microSD, Wi-Fi, audio, camera hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa nguồn GPU, VRAM và mạch sạc.
Nên sửa hay thay bo mạch Dell 19711-1?
Main có CPU, GPU, VRAM và RAM onboard nên cần loại trừ adapter, pin, thanh SO-DIMM, SSD, màn hình và tản nhiệt trước khi kết luận thay main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, Thunderbolt, HDMI, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU/GPU/VRAM chưa chập.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Khe SO-DIMM lỗi nhưng RAM onboard và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-10750H hoặc GTX 1650 Ti lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip, lỗi bus hoặc crash lặp lại khi tải.
- RAM onboard lỗi nặng hoặc đứt bus dữ liệu.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của board Dell 19711-1 K5HK9 i7-10750H GTX 1650 Ti. Mã 18812-SC không được coi là mã tương thích nếu chưa có ảnh PCB chứng minh.
| Tên sản phẩm | Main Dell Inspiron 7501 / Vostro 7500 CPU Intel Core i7-10750H board 19711-1 |
|---|---|
| Dòng máy tương thích | Dell Inspiron 15 7501 và Dell Vostro 15 7500 |
| Board number | 19711-1; cần kiểm revision PCB |
| Cảnh báo mã 18812-SC | Không khớp nền Inspiron 7501/Vostro 7500 theo dữ liệu hiện có; 18812-1 thuộc nền Dell G3 khác. Cần chụp lại mã in trên PCB |
| Dell DP/N | K5HK9 / 0K5HK9 trên bản i7-10750H + GTX 1650 Ti 4GB |
| CPU | Intel Core i7-10750H onboard, 6 nhân, 12 luồng, Turbo tối đa 5,00GHz, 12MB Intel Smart Cache, TDP 45W |
| GPU / VRAM | NVIDIA GeForce GTX 1650 Ti 4GB GDDR6; Intel UHD Graphics tích hợp trong CPU dùng cho chế độ tiết kiệm điện |
| RAM hỗ trợ | 8GB DDR4-2933 onboard + 1 khe SO-DIMM hỗ trợ 4GB/8GB/16GB; tối đa 24GB theo Dell |
| Ổ cứng hỗ trợ | 2 vị trí M.2: hỗ trợ SSD M.2 2230/2280 PCIe Gen3 NVMe; ổ 2230 thường 256/512GB, ổ 2280 tối đa 2TB theo Dell |
| Khe trên main | 1 khe SO-DIMM, 2 vị trí SSD M.2, module WLAN M.2, đầu pin, màn hình, bàn phím, touchpad, loa, quạt kép, camera và cảm biến vân tay tùy cấu hình |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps; 1 Thunderbolt 3/USB-C Gen2 có DisplayPort 1.4 và Power Delivery; HDMI 2.0; microSD; audio 3,5mm và DC-in 4,5 × 2,9mm |
| Màn hình tương thích | 15,6 inch Full HD 1920×1080 WVA 60Hz; tùy chọn 300 nit 100% sRGB hoặc 220 nit 45% NTSC, cảm ứng hoặc không cảm ứng |
| Mạng và kết nối | Wi-Fi 5 hoặc Wi-Fi 6 và Bluetooth tùy module/SKU |
| Pin | Pin lithium-ion 3 cell 56Wh hoặc 6 cell 97Wh |
| Sạc | Adapter Dell 90W hoặc 130W, 19,5V, đầu tròn 4,5 × 2,9mm; bản GTX 1650 Ti thường cần kiểm Service Tag để dùng đúng 130W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell đúng công suất, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và trạng thái adapter trong BIOS. |
| Treo logo | BIOS, RAM onboard/SO-DIMM, SSD, CPU/GPU hoặc thiết bị ngoại vi. | Tháo SSD, tháo thanh SO-DIMM, reset BIOS và kiểm RAM onboard. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM, BIOS hoặc CPU. | Thử thanh chuẩn, kiểm khe và nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Đổi ổ giữa hai vị trí, thử SSD chuẩn, đo nguồn và kiểm BIOS. |
| Mất GTX 1650 Ti | Driver, BIOS, nguồn GPU, chip GPU hoặc VRAM. | Kiểm DP/N K5HK9, Device Manager, nguồn GPU/VRAM và chạy tải có giám sát. |
| Rác hình/crash tải | VRAM, GPU, nguồn GPU, driver hoặc quá nhiệt. | Kiểm nhiệt độ, lỗi bộ nhớ đồ họa và nguồn GPU. |
| Mất Thunderbolt/HDMI | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/dock khác và kiểm nguồn/tín hiệu cổng. |
| Máy vào nước | Oxy hóa nguồn, GPU, VRAM, RAM, USB-C hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn, CPU, GTX 1650 Ti, VRAM, RAM onboard + SO-DIMM, hai SSD M.2, màn hình, Thunderbolt 3, HDMI 2.0, microSD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận model Inspiron/Vostro, Service Tag, lỗi nguồn, GPU, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, GTX 1650 Ti, VRAM, màn hình, Thunderbolt và HDMI.
-
Đối chiếu đúng main
Xác minh i7-10750H, board 19711-1, Dell DP/N K5HK9, revision, GPU và tản nhiệt.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng công suất, giữ khe tản nhiệt thông thoáng.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Inspiron 7501/Vostro 7500.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter/dock sai, dùng sai tản nhiệt hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 19711-1 có CPU, GPU, VRAM và RAM onboard nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
18812-SC có đúng main Inspiron 7501/Vostro 7500 không?
Không thấy căn cứ phù hợp. Dữ liệu hiện có xác nhận nền này dùng board 19711-1; 18812-1 được ghi nhận trên Dell G3 khác. Cần chụp lại chữ in PCB.
Dell DP/N của bản i7-10750H GTX 1650 Ti là gì?
K5HK9/0K5HK9 là mã được xác nhận cho main i7-10750H + GTX 1650 Ti 4GB dùng trên Inspiron 7501 và Vostro 7500.
CPU i7-10750H có bao nhiêu nhân và luồng?
CPU có 6 nhân, 12 luồng, Turbo tối đa 5,00GHz và 12MB cache.
Main này dùng GTX 1650 hay GTX 1650 Ti?
Biến thể K5HK9 trong bài dùng NVIDIA GeForce GTX 1650 Ti 4GB GDDR6. Bản GTX 1650 có Dell DP/N và cổng USB-C khác.
RAM có nâng cấp được không?
Có một khe SO-DIMM để nâng cấp. Máy đã có 8GB DDR4-2933 hàn trên main và Dell công bố tổng tối đa 24GB.
Máy có bao nhiêu khe SSD?
Có hai vị trí M.2 hỗ trợ SSD 2230/2280 PCIe Gen3 NVMe.
USB-C có Thunderbolt 3 không?
Bản GTX 1650 Ti có Thunderbolt 3/USB-C Gen2, DisplayPort 1.4 và Power Delivery.
HDMI là phiên bản nào?
Cấu hình GPU rời dùng HDMI 2.0. Bản chỉ dùng đồ họa tích hợp mới được Dell ghi HDMI 1.4.
Pin và sạc có thông số gì?
Máy hỗ trợ pin 56Wh hoặc 97Wh và adapter 90W hoặc 130W. Cần kiểm Service Tag; bản GTX 1650 Ti thường dùng adapter 130W.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
