Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 7300
- Mã main
- Compal EDC30 / LA-G861P Rev 1.0
- CPU
- Intel Core i5-8365U · 4 nhân / 8 luồng · 1.6–4.1 GHz · 6 MB cache
- GPU / VGA
- Intel UHD Graphics 620 tích hợp
- RAM
- 2 khe DDR4-2400 SO-DIMM
- Lưu trữ
- M.2 2280 PCIe/SATA đến 1TB
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua

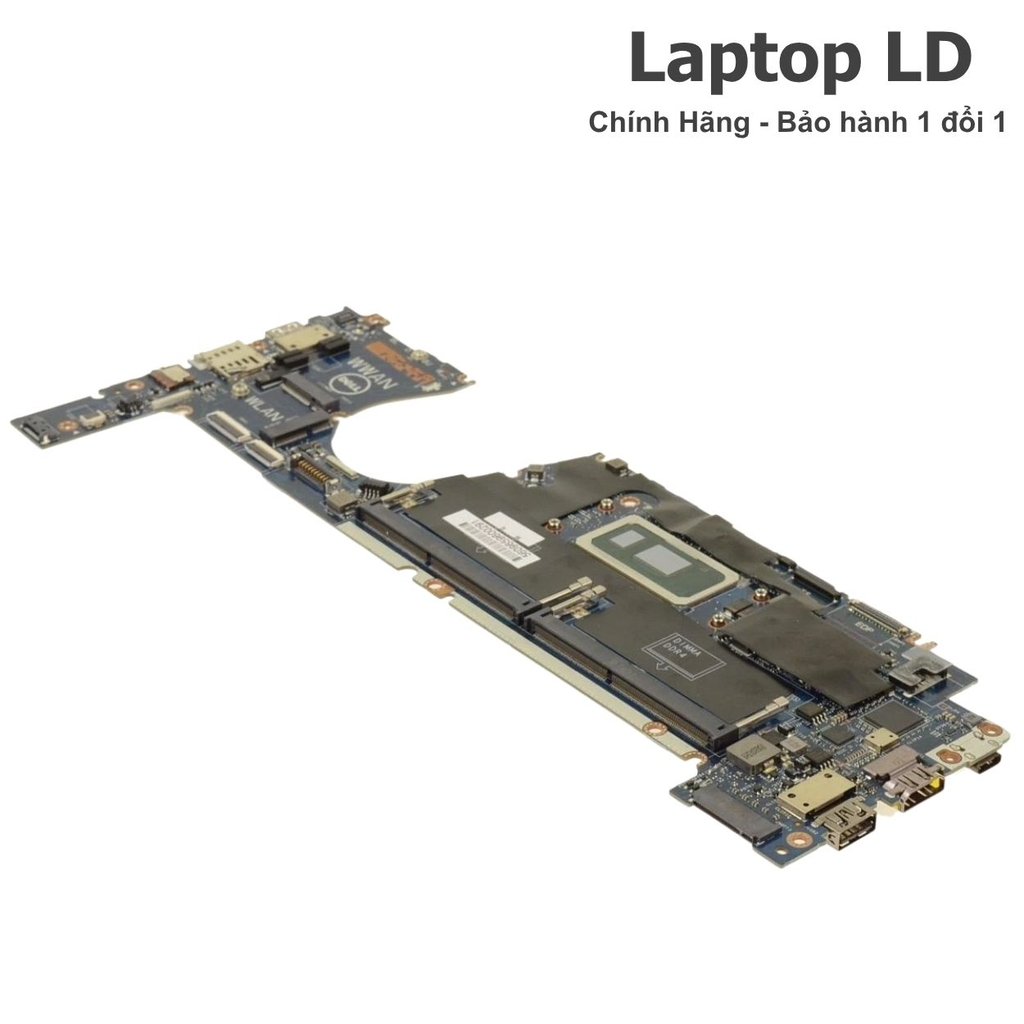

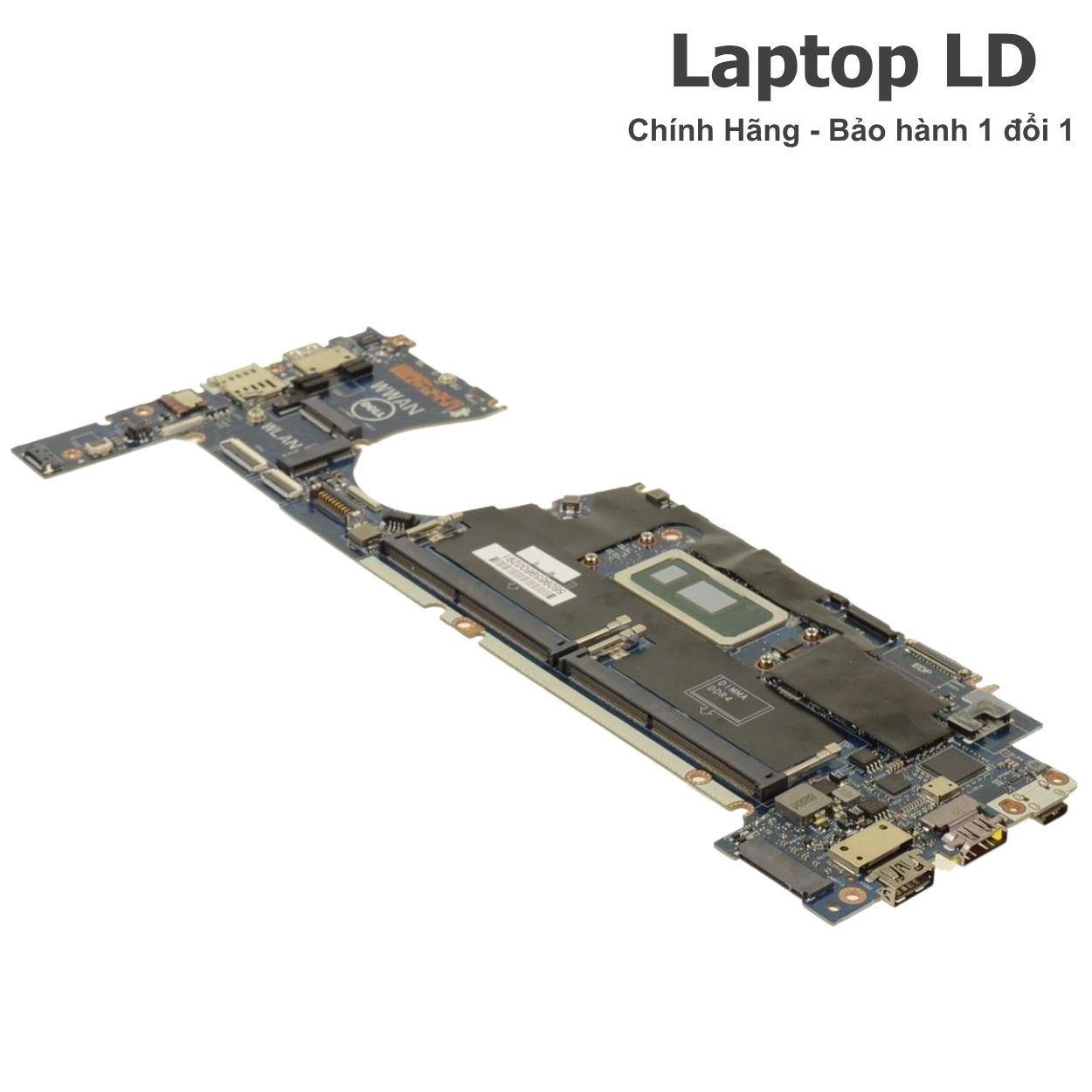

Main Dell Latitude 7300 i5-8365U LA-G861P

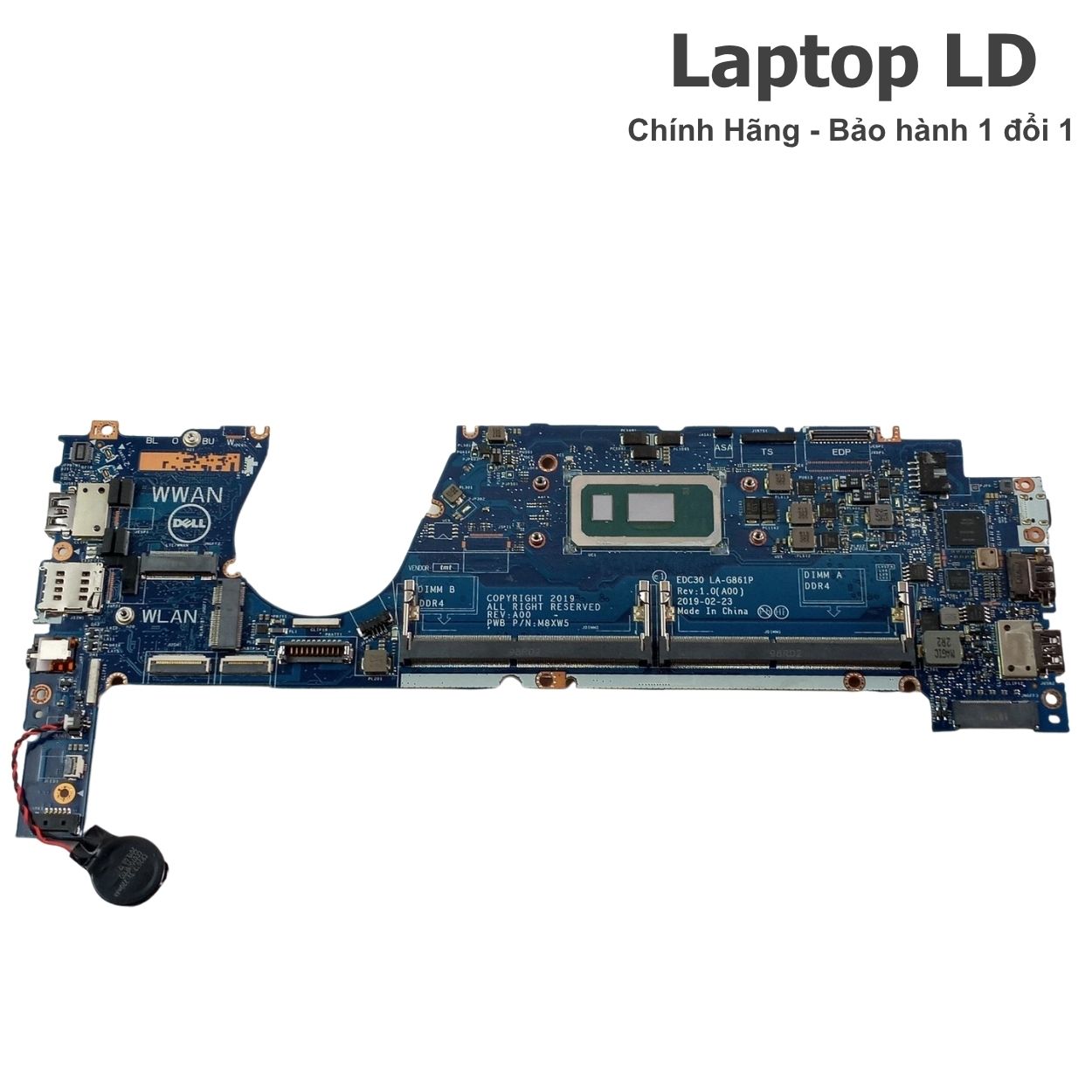

Mainboard dành cho Dell Latitude 7300 dùng Intel Core i5-8365U và Intel UHD Graphics 620. Nền board được xác minh là Compal EDC30 / LA-G861P Rev 1.0; cùng CPU i5-8365U có ít nhất Dell DP/N 9XFPT / 09XFPT và 0RG9M / 00RG9M được các nguồn phụ tùng xác nhận.
Hỗ trợ trước khi mua: Bản trong bài là Latitude 7300 i5-8365U UMA, board EDC30 LA-G861P Rev 1.0. Laptop LD hỗ trợ đối chiếu Dell DP/N 9XFPT/0RG9M, mã PCB và bố trí cổng từ ảnh main cũ để xác nhận đúng service part trước khi giao.

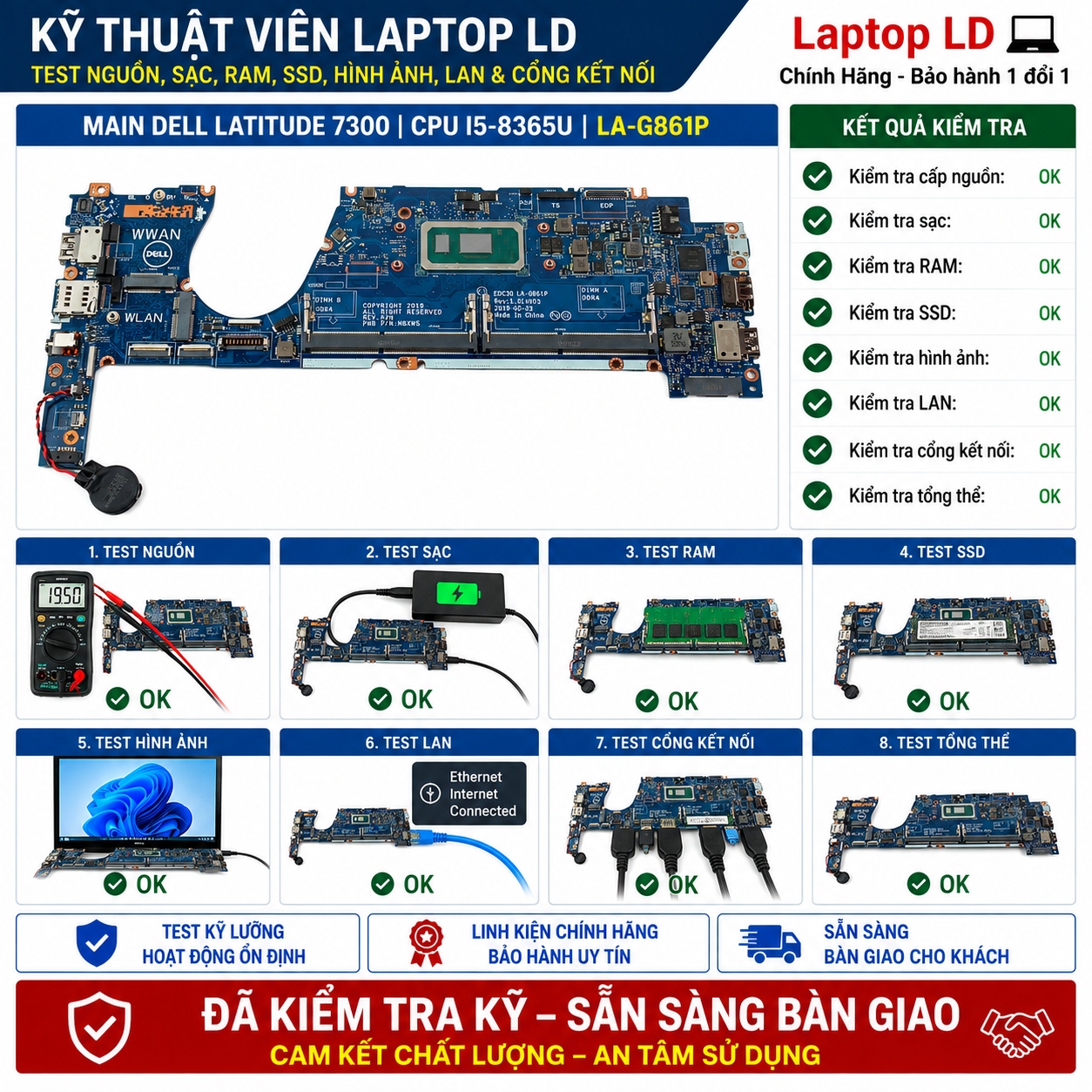

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: RAM dùng 2 khe DDR4-2400 SO-DIMM, không hàn trên main. Latitude 7300 có 1 cổng USB-C 3.1 Gen 2 hỗ trợ Thunderbolt 3, Power Delivery và DisplayPort; máy không có RJ-45 onboard.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 7300
- Mã main / PCB
- Compal EDC30 / LA-G861P · Dell DP/N 9XFPT / 09XFPT hoặc 0RG9M / 00RG9M
- CPU / SoC

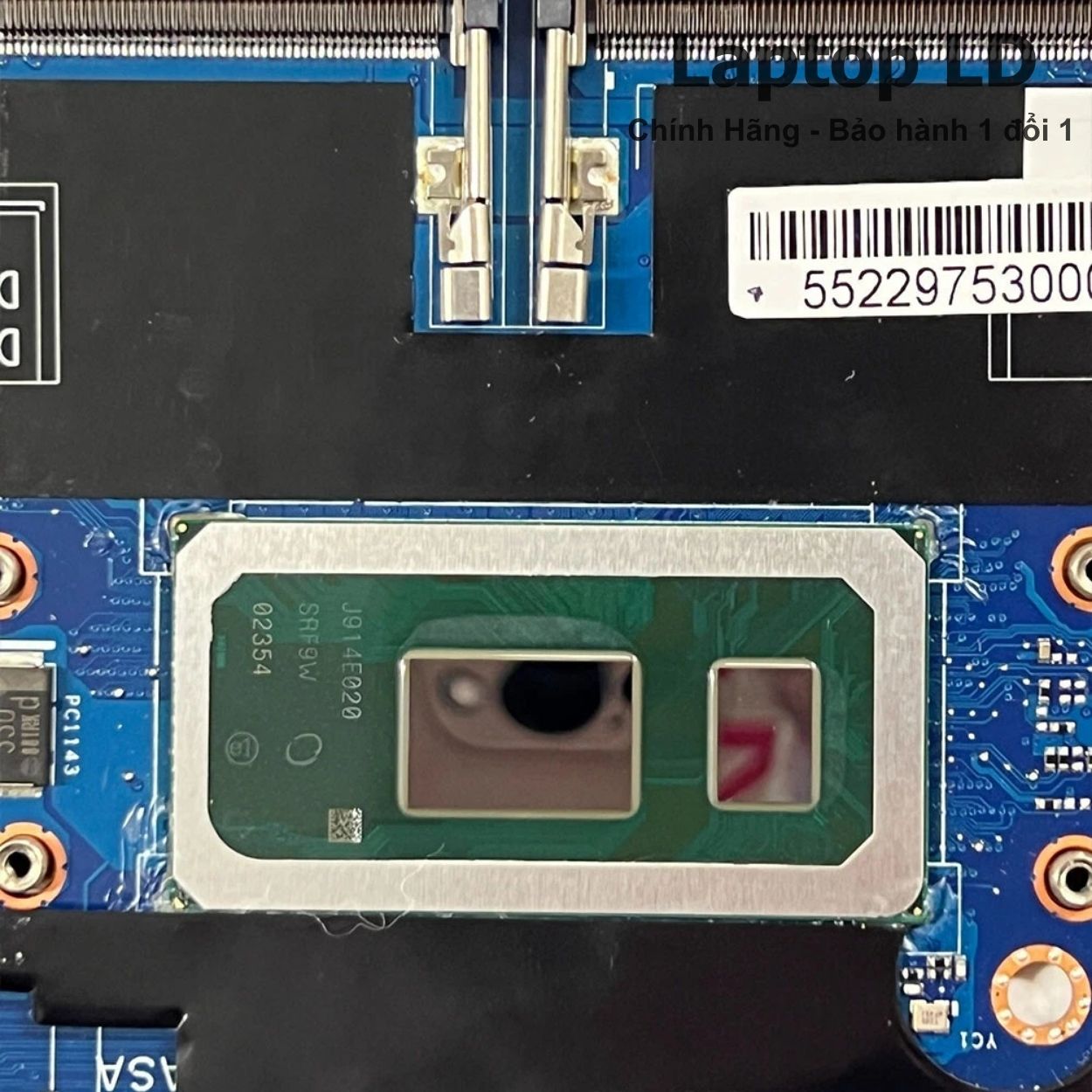

- Intel Core i5-8365U · 4 nhân / 8 luồng · 1.6–4.1 GHz · 6 MB cache
- RAM / bộ nhớ

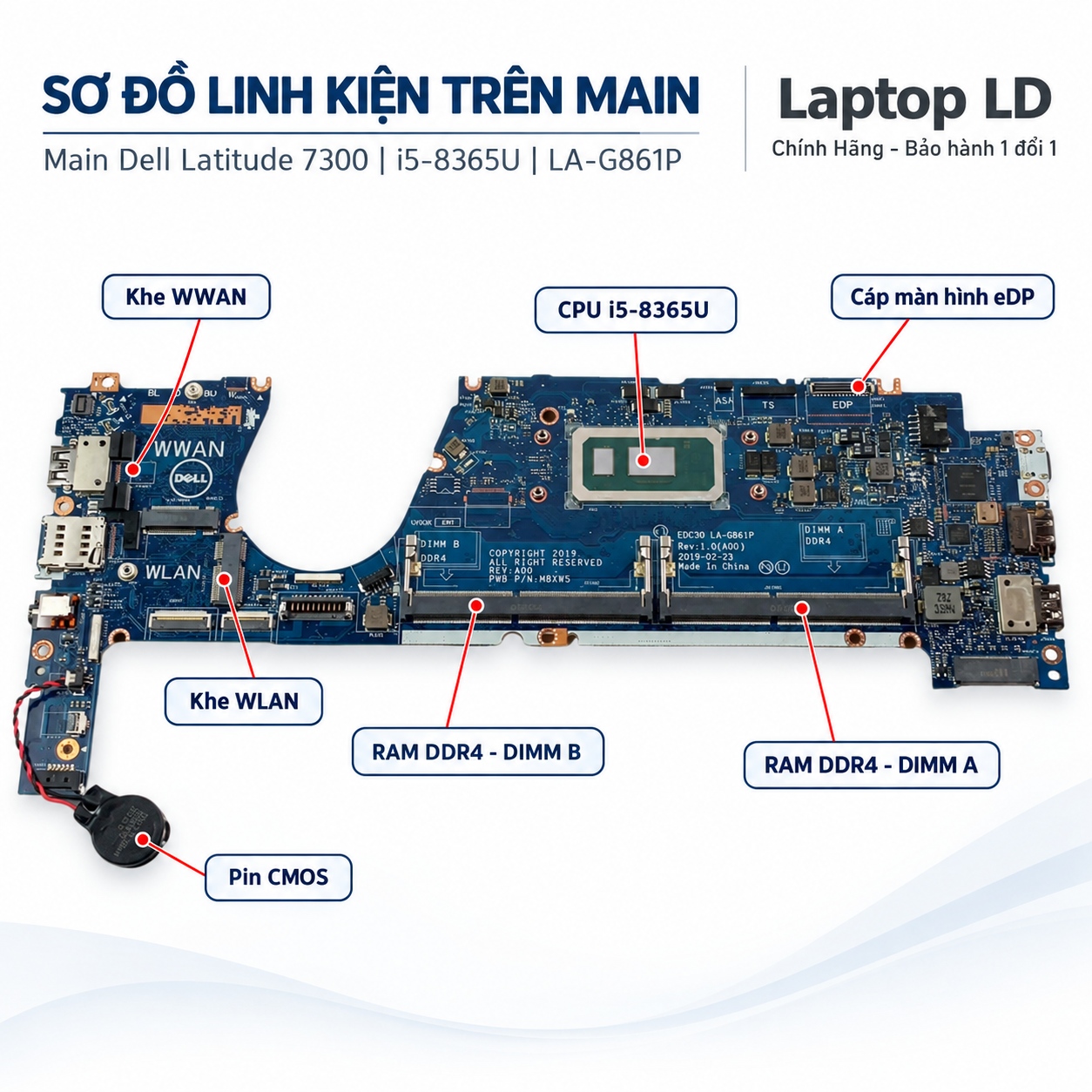

- 2 khe DDR4-2400 SO-DIMM · dual-channel · tối đa 32GB
- GPU / VGA
- Intel UHD Graphics 620 tích hợp
- SSD / lưu trữ
- M.2 2280 PCIe/SATA đến 1TB; hỗ trợ M.2 2230 PCIe 128GB với bracket theo Dell
- Cổng ngoài

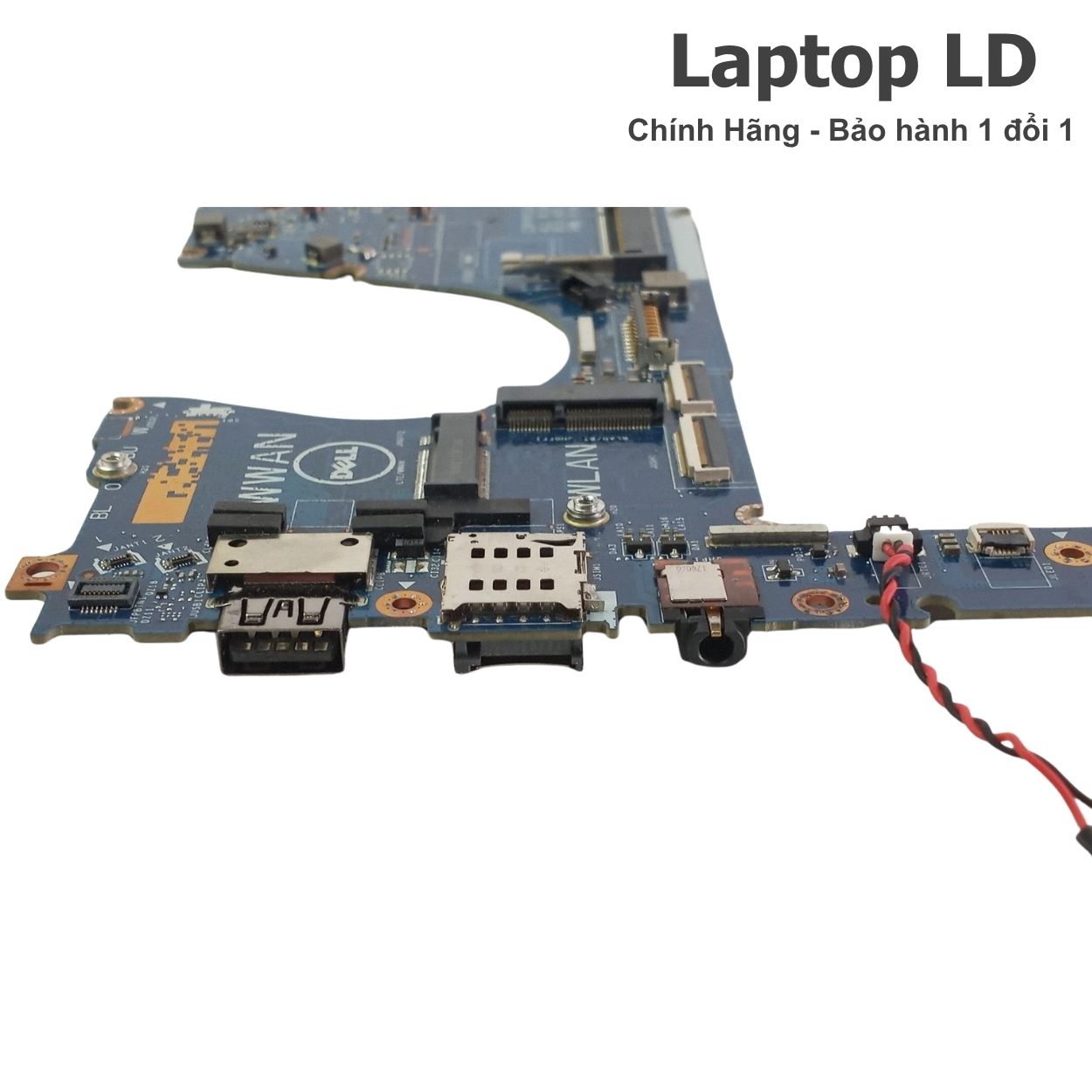

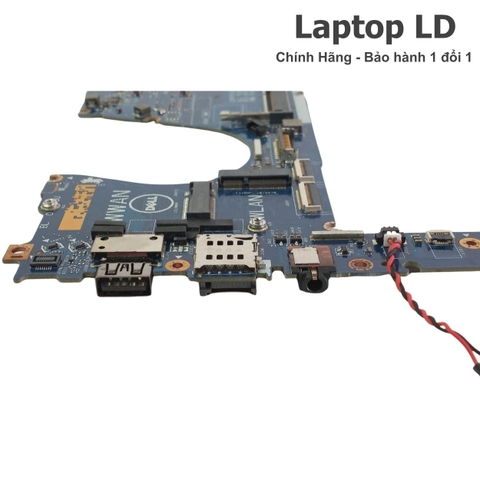

- 1× USB-C 3.1 Gen 2 Thunderbolt 3 hỗ trợ Power Delivery/DisplayPort, 2× USB-A 3.1 Gen 1 (1 PowerShare), HDMI 1.4a, microSD 4.0, jack audio 3.5mm; smart card và SIM tùy cấu hình; không có RJ-45 onboard
- Không dây
- Qualcomm QCA61x4A Wi-Fi 5 + Bluetooth 4.2, Intel Wireless-AC 9560 + Bluetooth 5.0 hoặc Intel Wi-Fi 6 AX200 + Bluetooth 5.0; WWAN Snapdragon X20 tùy cấu hình
Thông số kỹ thuật bổ sung

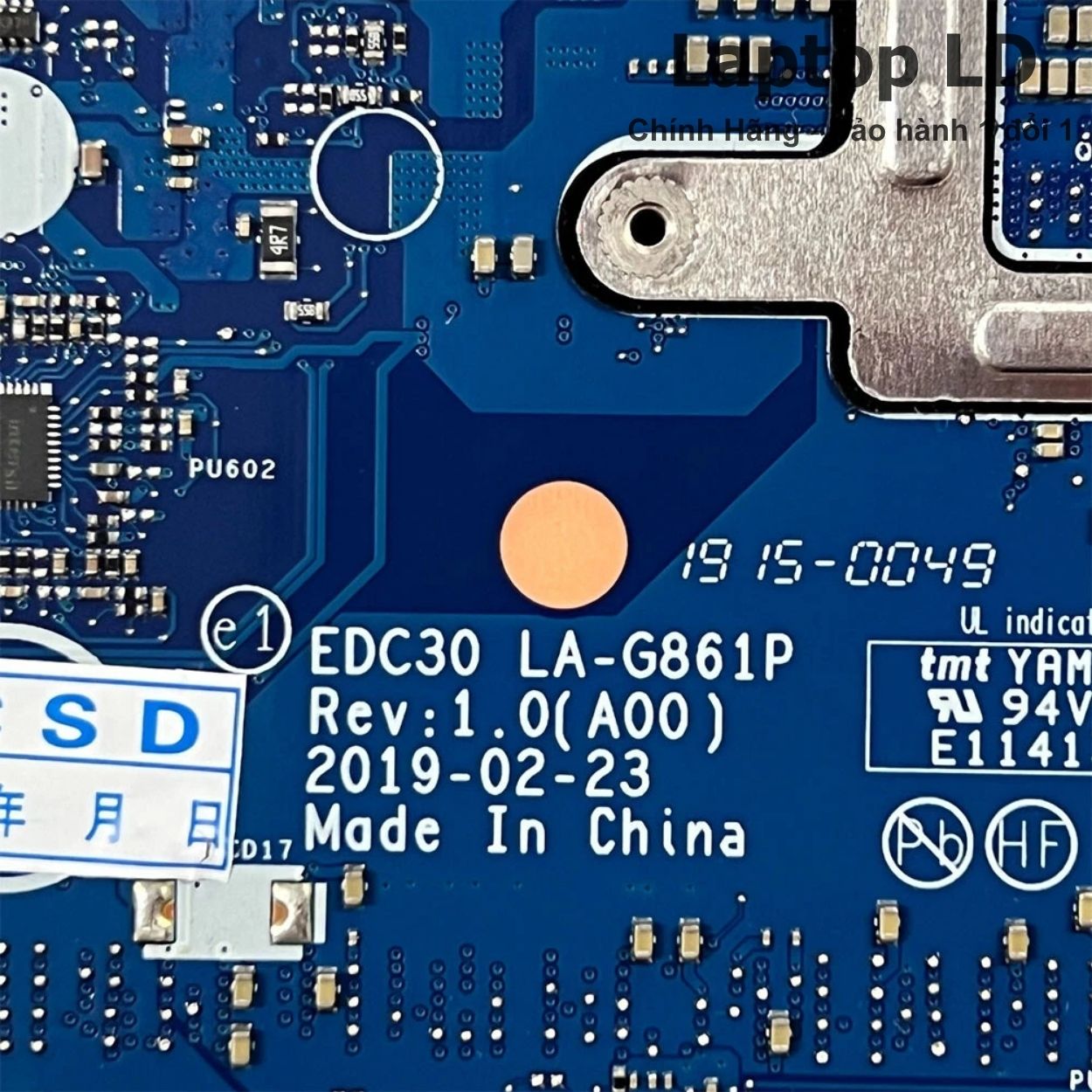

| Board revision | Compal EDC30 · LA-G861P Rev 1.0 |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 9XFPT / 09XFPT / CN-09XFPT hoặc 0RG9M / 00RG9M / CN-00RG9M · i5-8365U |
| Kết nối / I/O đặc trưng | USB-C 3.1 Gen 2 hỗ trợ Thunderbolt 3, Power Delivery và DisplayPort; 2× USB-A Gen 1; HDMI 1.4a; microSD; jack âm thanh. Latitude 7300 không có cổng Ethernet onboard. |
| BIOS / firmware | UEFI/BIOS dành cho Dell Latitude 7300 nền EDC30 LA-G861P; Dell công bố Flash EPROM 24MB/32MB tùy cấu hình. Khi nạp BIOS cần dùng đúng file theo Latitude 7300 và service board. |
| Tản nhiệt / adapter | Dell công bố adapter 65W hoặc 90W, có cả đầu barrel 7.4mm và USB-C tùy cấu hình. Bản i5-8365U có TDP 15W; khi thay main cần lắp đúng heatsink/quạt và thay keo tản nhiệt tại CPU. |
| Ghi chú cấu hình | Latitude 7300 còn có i5-8265U và i7-8665U trên cùng dòng. Bản i5-8365U có nhiều Dell DP/N khác nhau dù cùng LA-G861P; do đó phải đối chiếu tem DP/N và các option WWAN/smart card trước khi thay. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Core i5-8365U · DP/N 9XFPT | Intel Core i5-8365U · Intel UHD Graphics 620 | 2 khe DDR4-2400 SO-DIMM · tối đa 32GB | Dell DP/N 9XFPT / 09XFPT / CN-09XFPT · EDC30 LA-G861P |
| Core i5-8365U · DP/N 0RG9M | Intel Core i5-8365U · Intel UHD Graphics 620 | Cùng CPU, cùng LA-G861P và 2 khe DDR4 SO-DIMM | Dell DP/N 0RG9M / 00RG9M / CN-00RG9M · cần đối chiếu tem main cũ |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.

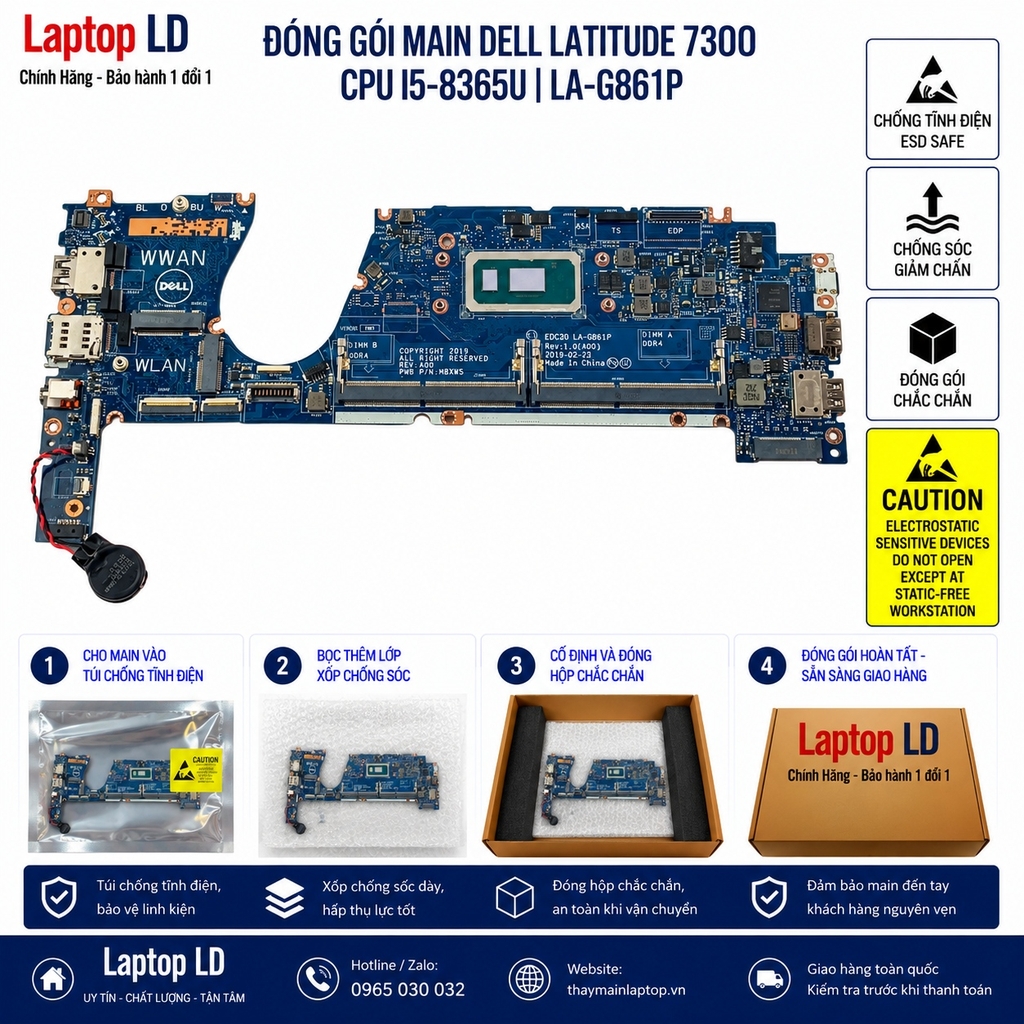

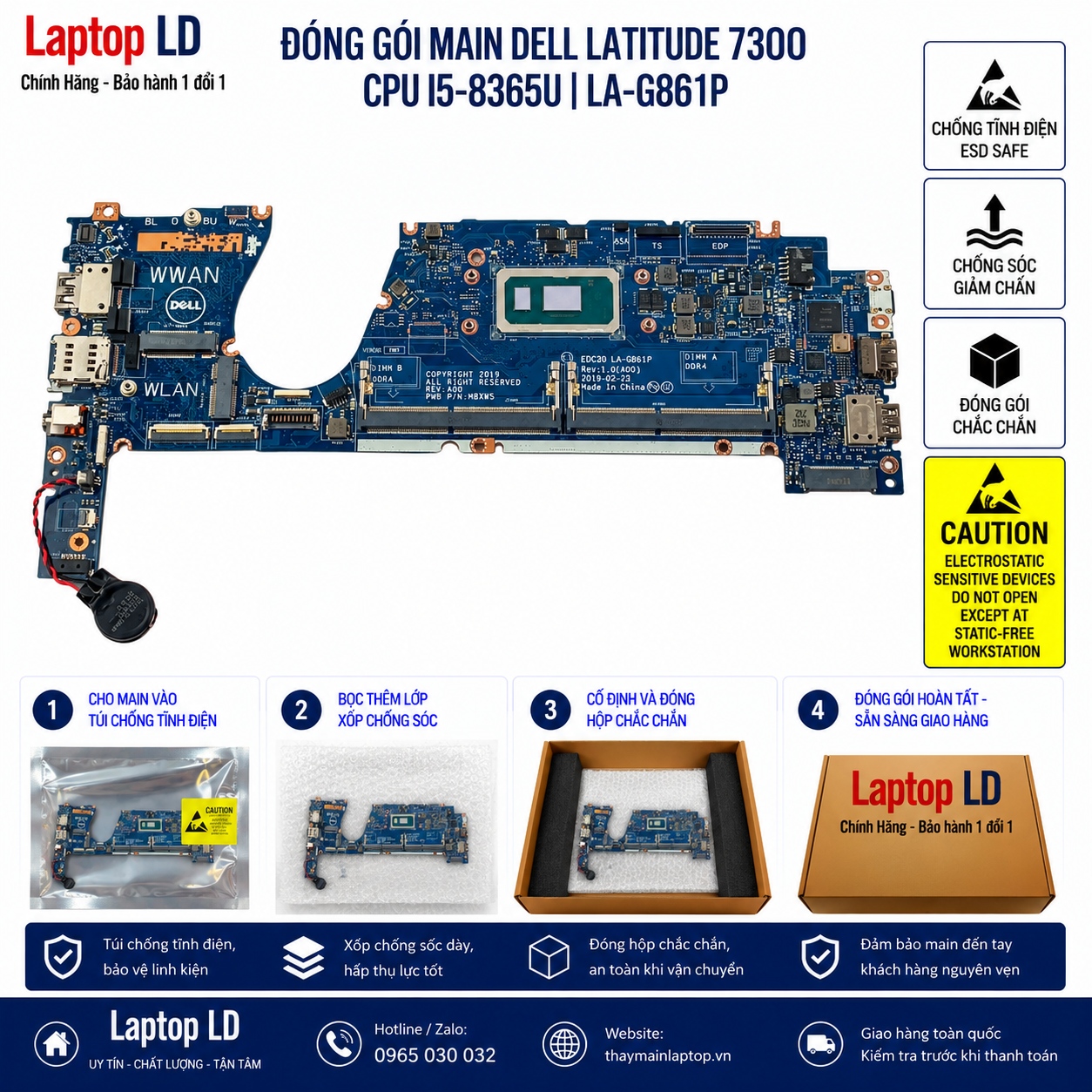

Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận adapter | Adapter barrel/USB-C, jack nguồn, cổng Thunderbolt 3, pin, mạch sạc hoặc đường nguồn đầu vào trên main có thể gây lỗi. | Thử adapter Dell 65W/90W tốt đúng chuẩn, kiểm tra jack nguồn và USB-C, cô lập pin rồi đo các đường nguồn trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS, RAM SO-DIMM, màn hình/cáp màn hình hoặc khối CPU/iGPU có thể gây lỗi. | Thử từng thanh RAM và từng khe, kiểm tra POST/BIOS, xuất hình qua HDMI/USB-C, kiểm tra màn hình/cáp rồi mới khoanh vùng main. |
| Treo, khởi động lại hoặc lỗi bộ nhớ | RAM SO-DIMM, nhiệt độ CPU, SSD hoặc nguồn VRM có thể làm hệ thống mất ổn định. | Chạy memory test và SSD test, thử từng SO-DIMM riêng, theo dõi nhiệt độ và kiểm tra heatsink trước khi đánh giá nguồn trên bo. |
| Thunderbolt 3/USB-C không sạc, không xuất hình hoặc mất dữ liệu | Cáp/adapter, cổng vật lý, mạch Power Delivery hoặc đường Thunderbolt/DisplayPort trên main có thể là nguyên nhân. | Đổi cáp, adapter và màn hình/thiết bị đã biết tốt; kiểm tra riêng chức năng Thunderbolt 3, DisplayPort và Power Delivery trước khi khoanh vùng mạch trên main. |
| BIOS không nhận SSD M.2 hoặc ổ mất kết nối | SSD, bracket M.2, socket, nguồn cấp SSD hoặc đường PCIe/SATA trên main có thể gây lỗi. | Thử SSD M.2 2280/2230 tương thích, kiểm tra bracket/socket, xác nhận BIOS nhận thiết bị rồi đo nguồn và tín hiệu nếu lỗi vẫn còn. |
| Mất Wi-Fi/Bluetooth hoặc WWAN | Card WLAN/WWAN, anten, driver/BIOS, socket hoặc đường giao tiếp trên main có thể gây lỗi. | Kiểm tra driver/BIOS, WLAN/WWAN và anten, thử card tốt trước khi khoanh vùng socket hoặc đường main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. CPU i5-8365U hàn trên bo nhưng RAM là hai module SO-DIMM rời; khi chuyển main cần lắp lại đúng RAM, SSD, WLAN/WWAN, heatsink và kiểm tra kỹ cáp màn hình, bàn phím, touchpad, pin, Thunderbolt 3 và HDMI.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Latitude 7300 i5-8365U LA-G861P
LA-G861P có đúng là main Dell Latitude 7300 i5-8365U không?
Có. Boardview xác nhận Latitude 7300 dùng Compal EDC30 LA-G861P Rev 1.0; các main i5-8365U đã xác minh có Dell DP/N 9XFPT và 0RG9M.
Main Latitude 7300 i5-8365U có RAM onboard không?
Không. Dell xác nhận Latitude 7300 dùng 2 khe DDR4-2400 SO-DIMM, hỗ trợ tối đa 32GB. RAM là linh kiện rời và chỉ đi kèm khi đơn hàng ghi rõ.
Latitude 7300 có Thunderbolt 3 và sạc qua USB-C không?
Có. Dell công bố 1 cổng USB-C 3.1 Gen 2 Thunderbolt 3 hỗ trợ Power Delivery và DisplayPort. Máy đồng thời có cổng nguồn barrel riêng và hỗ trợ adapter USB-C tùy cấu hình.
Khi mua main có kèm RAM, SSD, Wi-Fi, WWAN, tản nhiệt và adapter không?
Mainboard gồm CPU i5-8365U, Intel UHD Graphics 620 và các linh kiện hàn trực tiếp trên bo. RAM SO-DIMM, SSD, WLAN/WWAN, heatsink, pin, adapter và cáp rời chỉ đi kèm khi được ghi rõ trong mô tả hoặc đơn hàng.
