Thông tin main nhanh
- Dòng máy
- Dell Latitude E5570 (15,6 inch)
- Mã main
- LA-C841P
- CPU
- CPU i7-6820HQ (4 nhân / 8 luồng)
- GPU / VGA
- Intel HD 530
- RAM
- 2 khe DDR4-2133, tối đa 32GB
- Lưu trữ
- SSD M.2 SATA / PCIe hoặc SATA 2,5 inch
Main zin nguyên bản.Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Dell Latitude E5570 i7-6820HQ LA-C841P
Main Dell Latitude E5570 mã LA-C841P, tích hợp Intel Core i7-6820HQ thế hệ 6 với 4 nhân, 8 luồng và Intel HD Graphics 530. Máy sử dụng 2 khe DDR4-2133, hỗ trợ tối đa 32GB và lưu trữ M.2 SATA/PCIe hoặc SATA 2,5 inch. Họ bo LA-C841P có biến thể đồ họa AMD riêng theo mã DP/N; GPU rời của bo đang bán chưa được chốt.

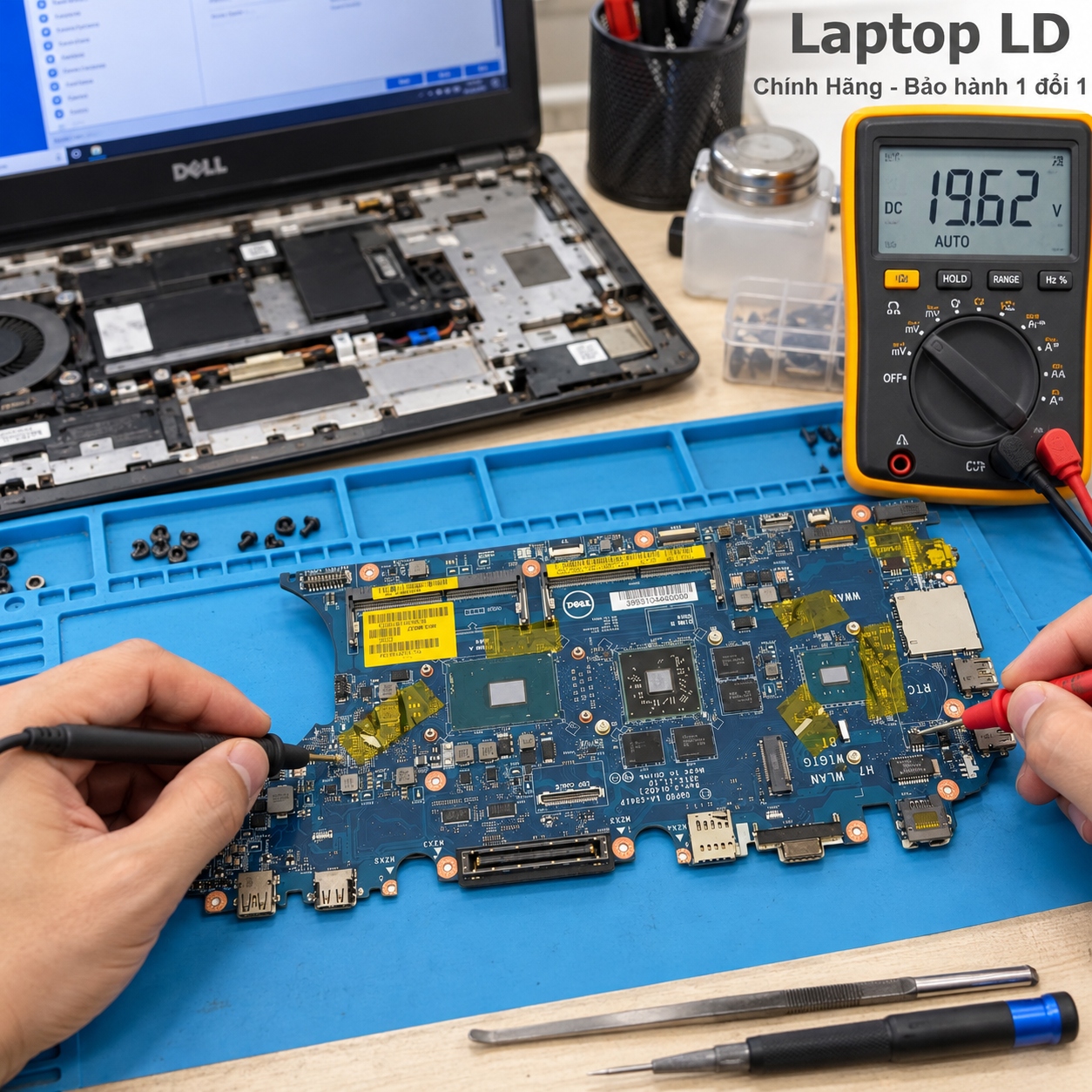

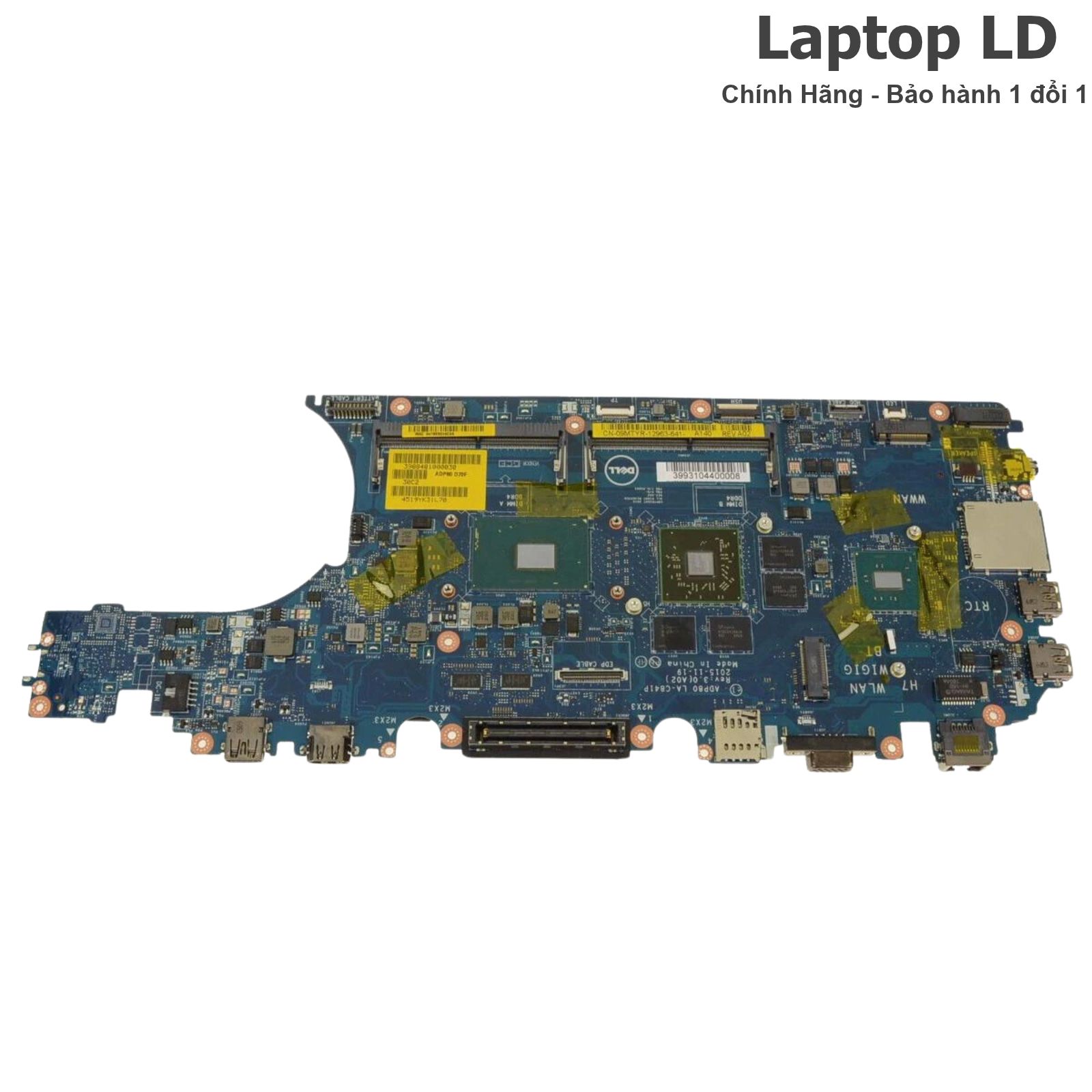

Ảnh main thực tế

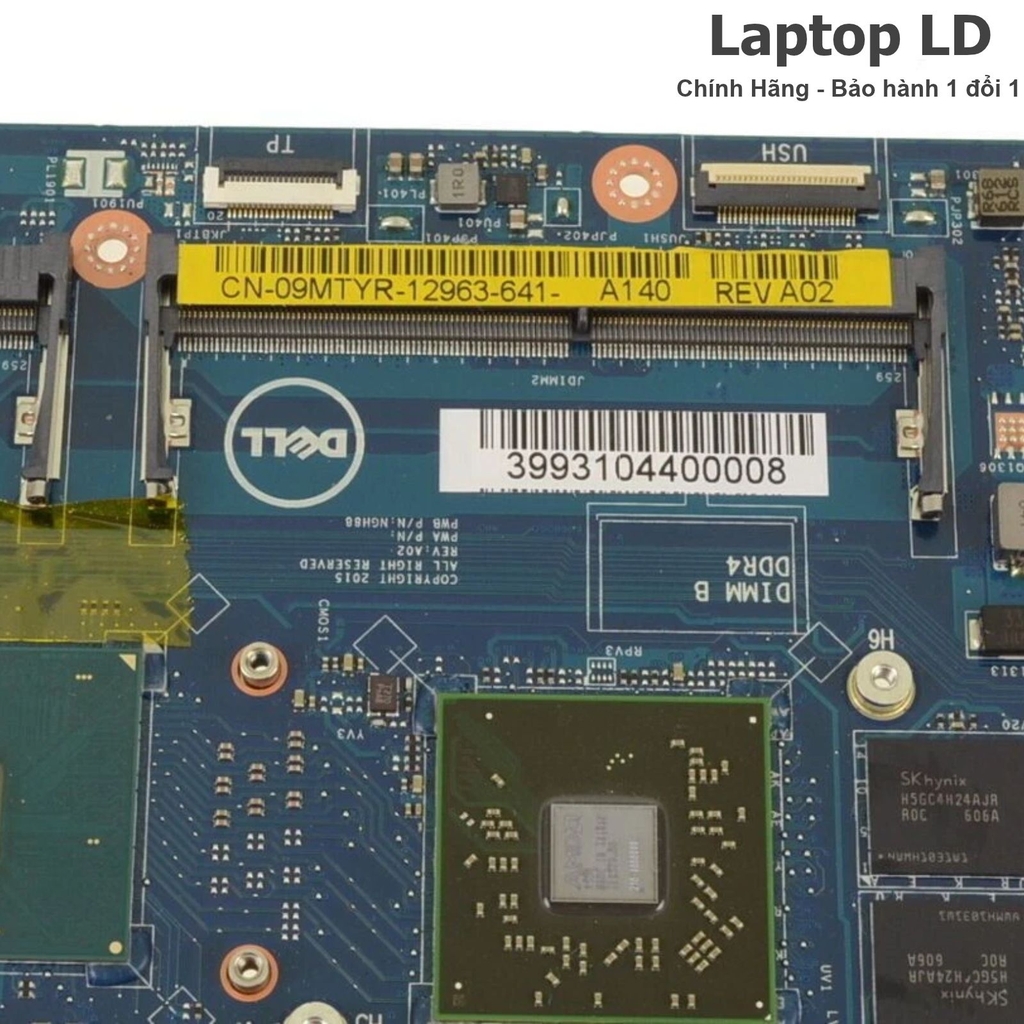

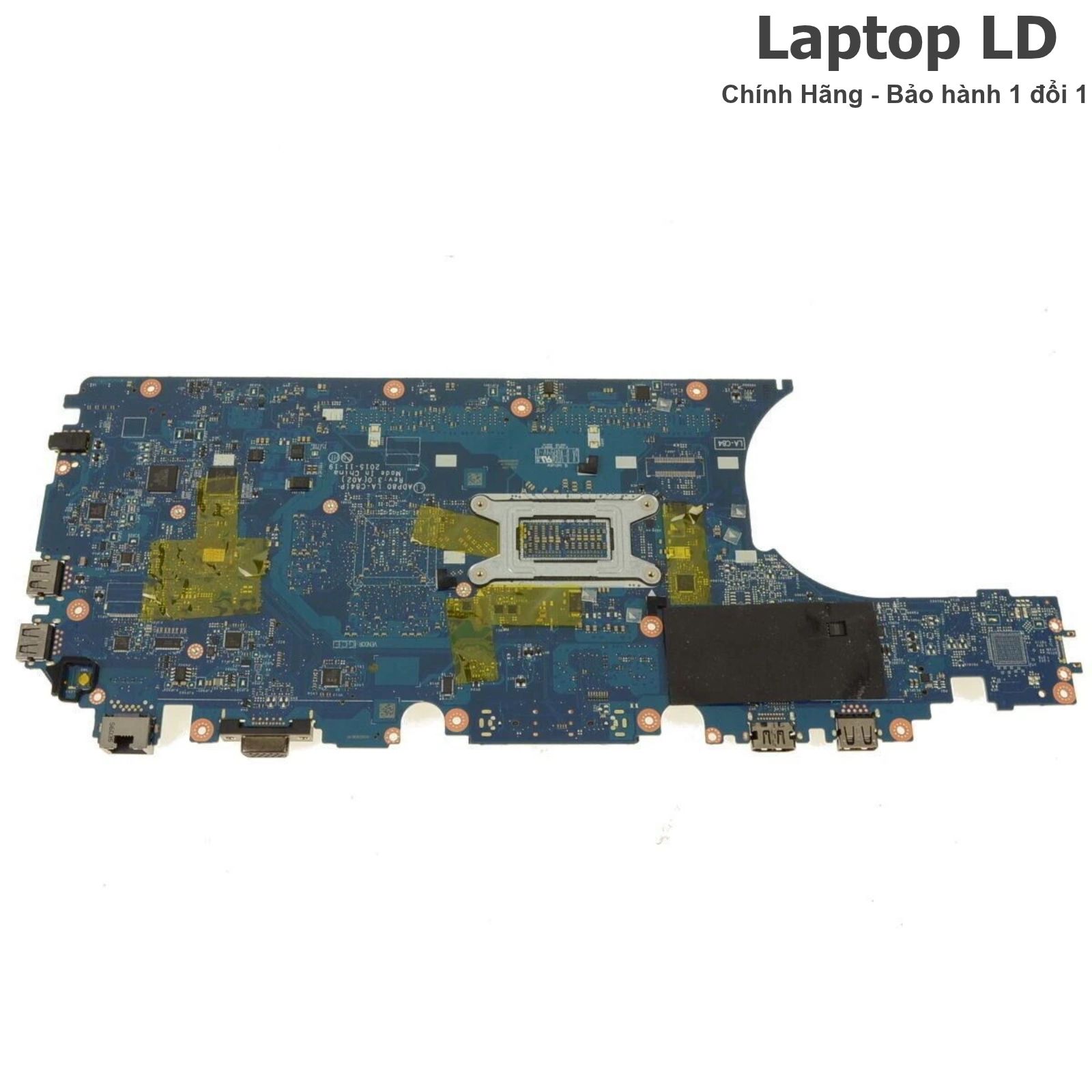

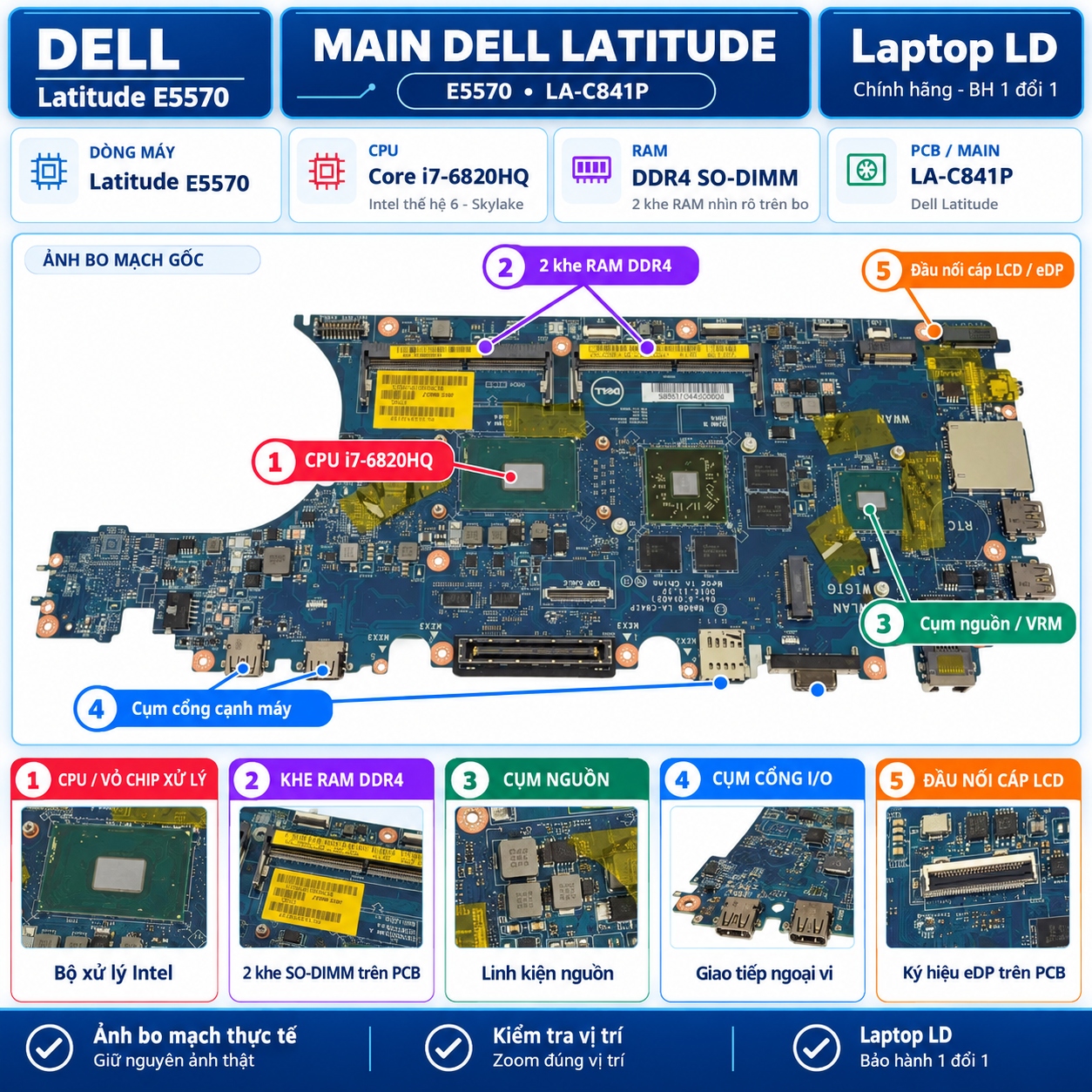

Hình ảnh thực tế Main Dell Latitude E5570 i7-6820HQ LA-C841P
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main Dell Latitude E5570 i7-6820HQ LA-C841P
- Dòng máy
- Dell Latitude E5570 (15,6 inch)
- Mã main / PCB
- LA-C841P (Compal ADP80)
- CPU / SoC

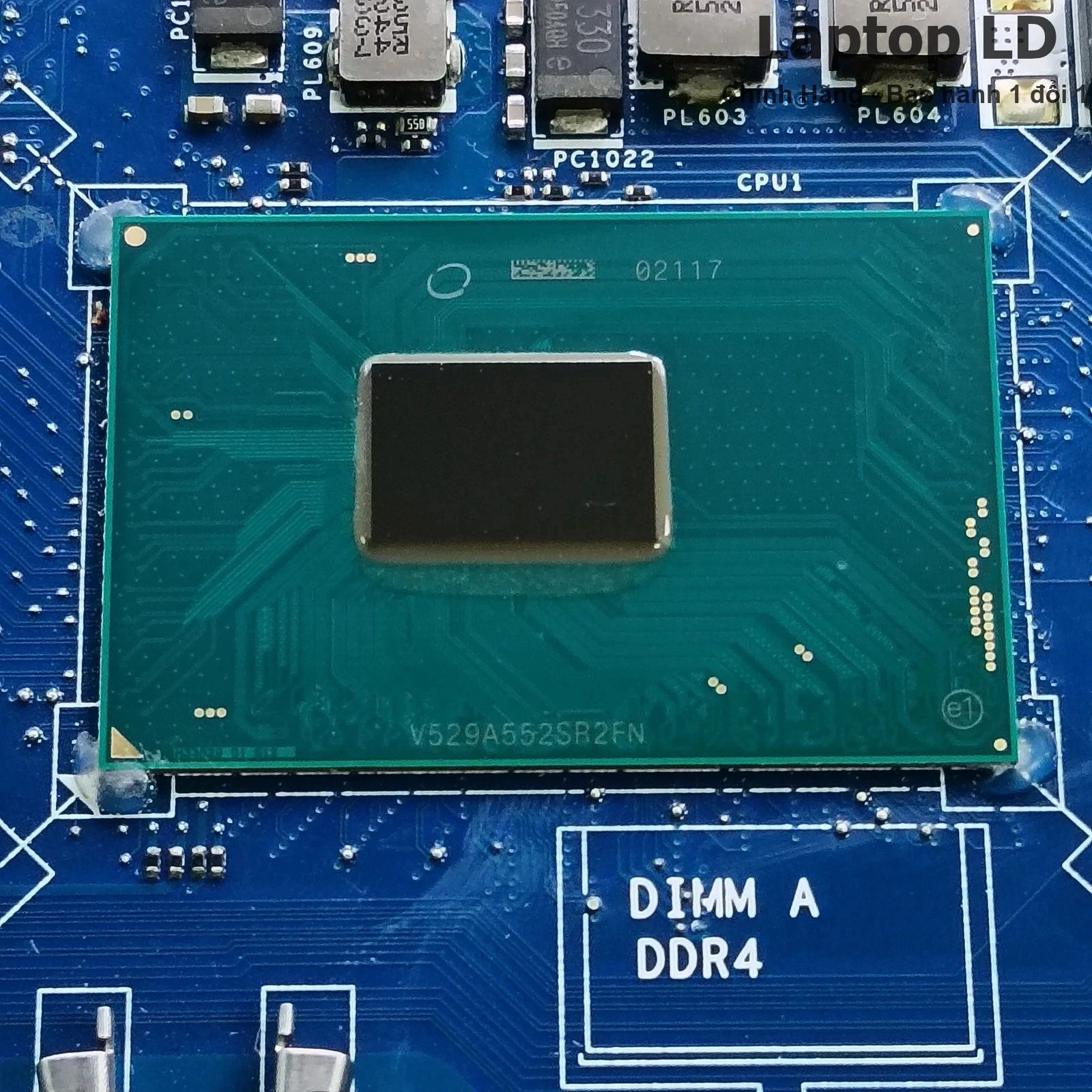

- Intel Core i7-6820HQ (Skylake-H), 4 nhân / 8 luồng, 2,7–3,6GHz, TDP 45W, CPU hàn BGA trên main.
- RAM / bộ nhớ

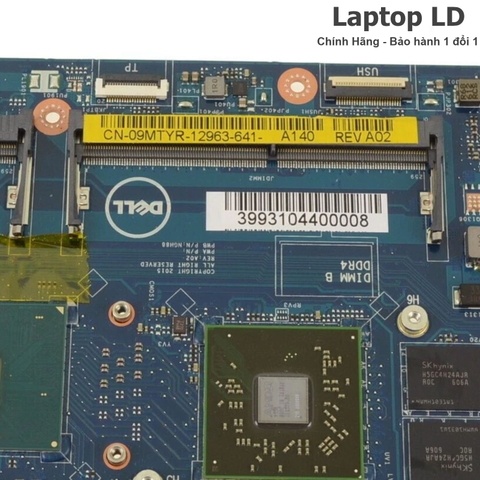

- 2 khe SO-DIMM DDR4-2133; Dell công bố tối đa 32GB (2 × 16GB) cho E5570 dùng CPU dòng H. RAM là thanh tháo rời.
- GPU / VGA

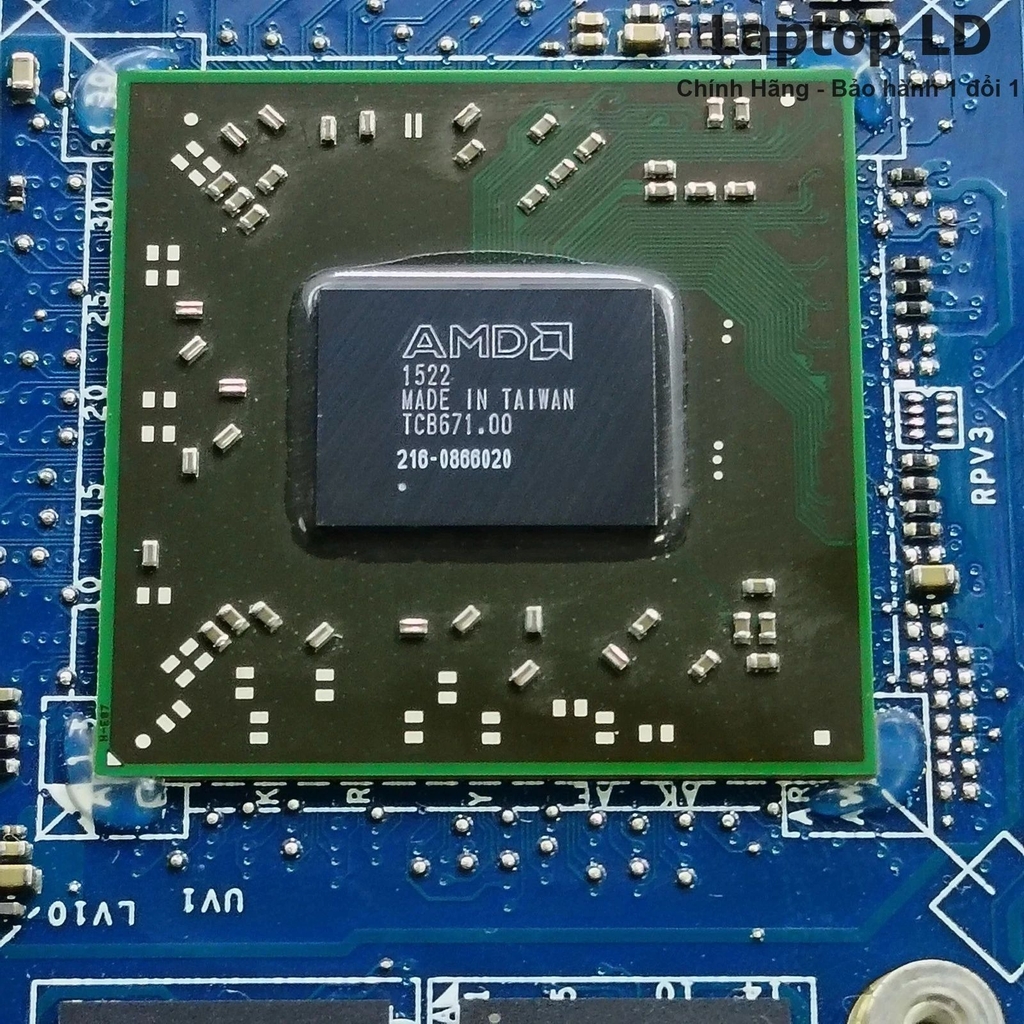

- Intel HD Graphics 530 tích hợp trong CPU; họ bo LA-C841P có biến thể AMD Radeon R7 M370 hoặc AMD FirePro W5130M 2GB GDDR5 theo mã DP/N. Chưa xác định GPU rời của bo đang bán.
- SSD / lưu trữ
- Hỗ trợ ổ M.2 SATA/PCIe NVMe hoặc ổ SATA 2,5 inch theo khay/cáp lắp trong máy; Dell ghi cấu hình tối đa 1 ổ lưu trữ nội bộ.
- Cổng ngoài

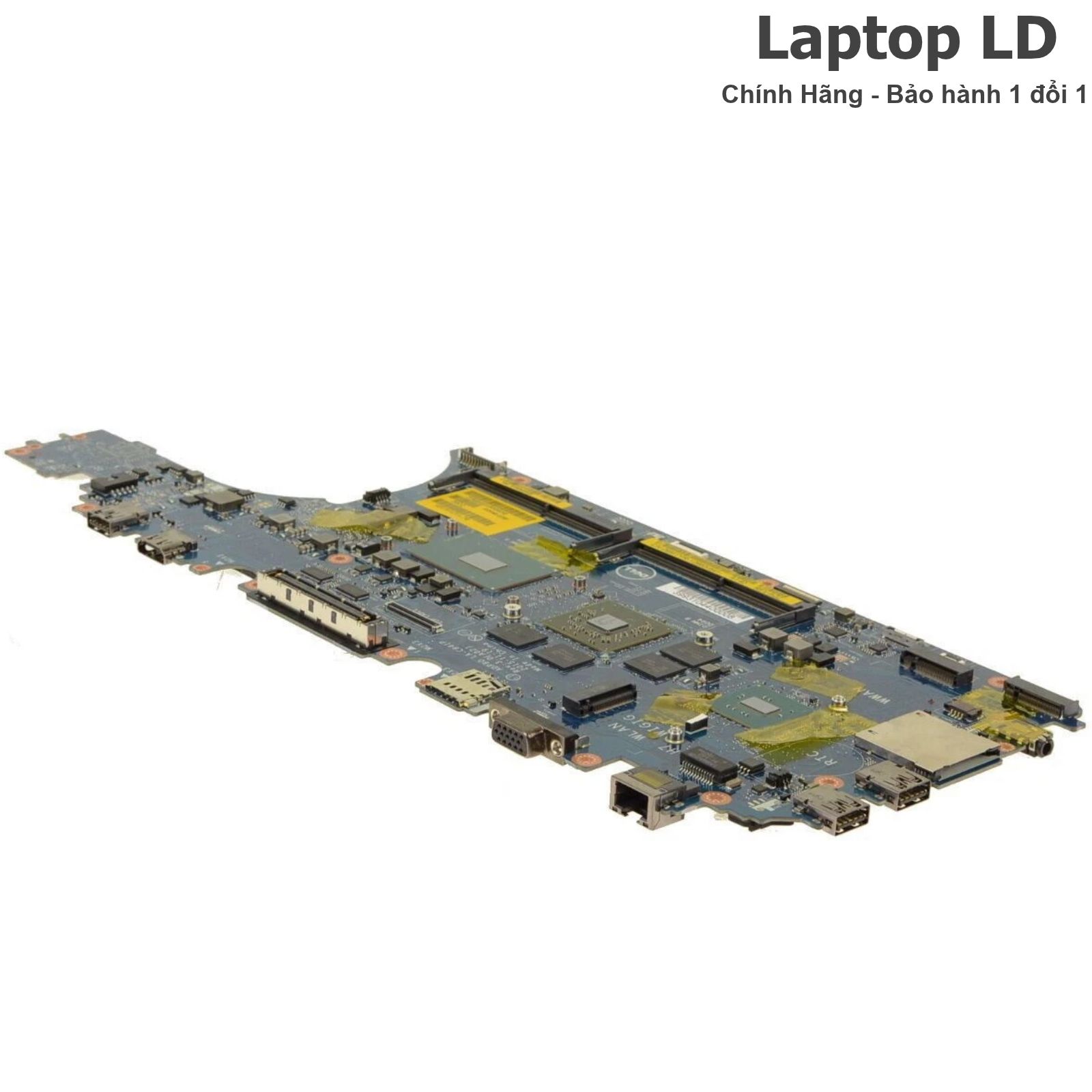

- HDMI, VGA, RJ-45 LAN, 3 cổng USB 3.0 (1 cổng PowerShare), jack âm thanh 3,5mm, đầu đọc SD; cổng dock theo cấu hình máy.
- Không dây
- Khe card WLAN rời; nền tảng hỗ trợ Wi-Fi, Bluetooth 4.1; WWAN/WiGig là tùy chọn theo máy.
Phạm vi model / main: Dell Latitude E5570, main PCB LA-C841P với CPU i7-6820HQ. Họ LA-C841P còn xuất hiện trên Precision 3510; đây là thông tin nhận diện họ bo, không khẳng định thay thế chéo không cần cấu hình đúng.
Thông tin thêm về main này: i7-6820HQ là CPU 45W gắn cố định trên main; nền tảng có 2 khe RAM rời. Các mã Dell DP/N của họ LA-C841P phân biệt biến thể AMD, vì vậy mã LA-C841P riêng lẻ không chỉ ra được GPU rời.
Thông số kỹ thuật bổ sung

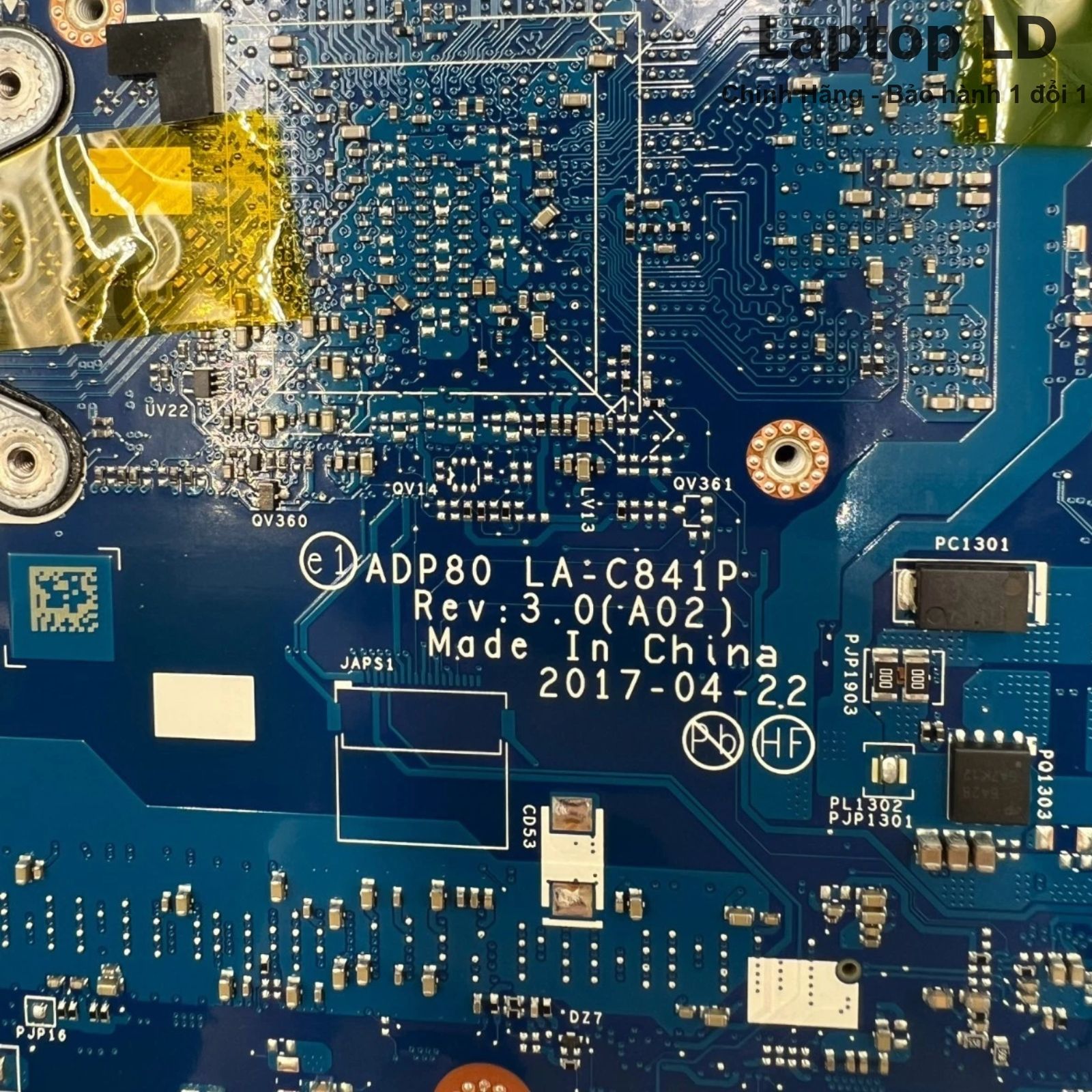

| Board revision | Tài liệu bo Compal LA-C841P ghi các revision 0.1 và 1.0; revision của main thực tế xác định theo chữ in PCB. |
|---|---|
| Mã linh kiện hãng (part / FRU / SPS / DP/N) | Dell DP/N 0D152 (Radeon R7 M370) và 0CC27G (FirePro W5130M) là mã tham chiếu của các biến thể LA-C841P, chưa xác nhận là DP/N của bo đang bán. |
| Kết nối / I/O đặc trưng | E5570 có HDMI, VGA, LAN RJ-45, USB-A 3.0 và cổng e-dock; Thunderbolt 3 chỉ là tùy chọn theo cấu hình dock. |
| BIOS / firmware | Sử dụng BIOS/UEFI Dell Latitude E5570; hỗ trợ chẩn đoán phần cứng Dell ePSA trong quy trình kiểm tra sau thay. |
| Tản nhiệt / adapter | CPU i7-6820HQ có TDP 45W; khi thay main phải dùng cụm tản nhiệt tương ứng nền tảng CPU H và GPU của bo. |
| Ghi chú cấu hình | Cấu hình lưu trữ của E5570 dùng tối đa một ổ nội bộ M.2 hoặc 2,5 inch; khe WWAN không thay cho SSD hệ thống. |
Các phiên bản liên quan
| Phiên bản | CPU | GPU / VGA | RAM | Mã main / PCB |
|---|---|---|---|---|
| Main đang bán — Latitude E5570 i7-6820HQ | CPU i7-6820HQ | Intel HD 530; GPU rời chưa chốt | 2 khe DDR4-2133, tối đa 32GB | LA-C841P; DP/N thực tế chưa xác nhận |
| Latitude E5570 — Radeon R7 M370 | CPU i7-6820HQ | Intel HD 530 + AMD Radeon R7 M370 2GB | 2 khe DDR4-2133 | LA-C841P; Dell 0D152 (tham chiếu) |
| Precision 3510 — FirePro W5130M | CPU i7-6820HQ | Intel HD 530 + AMD FirePro W5130M 2GB | 2 khe DDR4 | LA-C841P; Dell 0CC27G (tham chiếu) |
| Latitude E5570 — i7-6700HQ, UMA | CPU i7-6700HQ | Intel HD Graphics 530 | DDR4 SO-DIMM, cấu hình theo máy | Main E5570 khác biến thể; mã DP/N riêng |
Thông tin mua hàng tại Laptop LD
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.

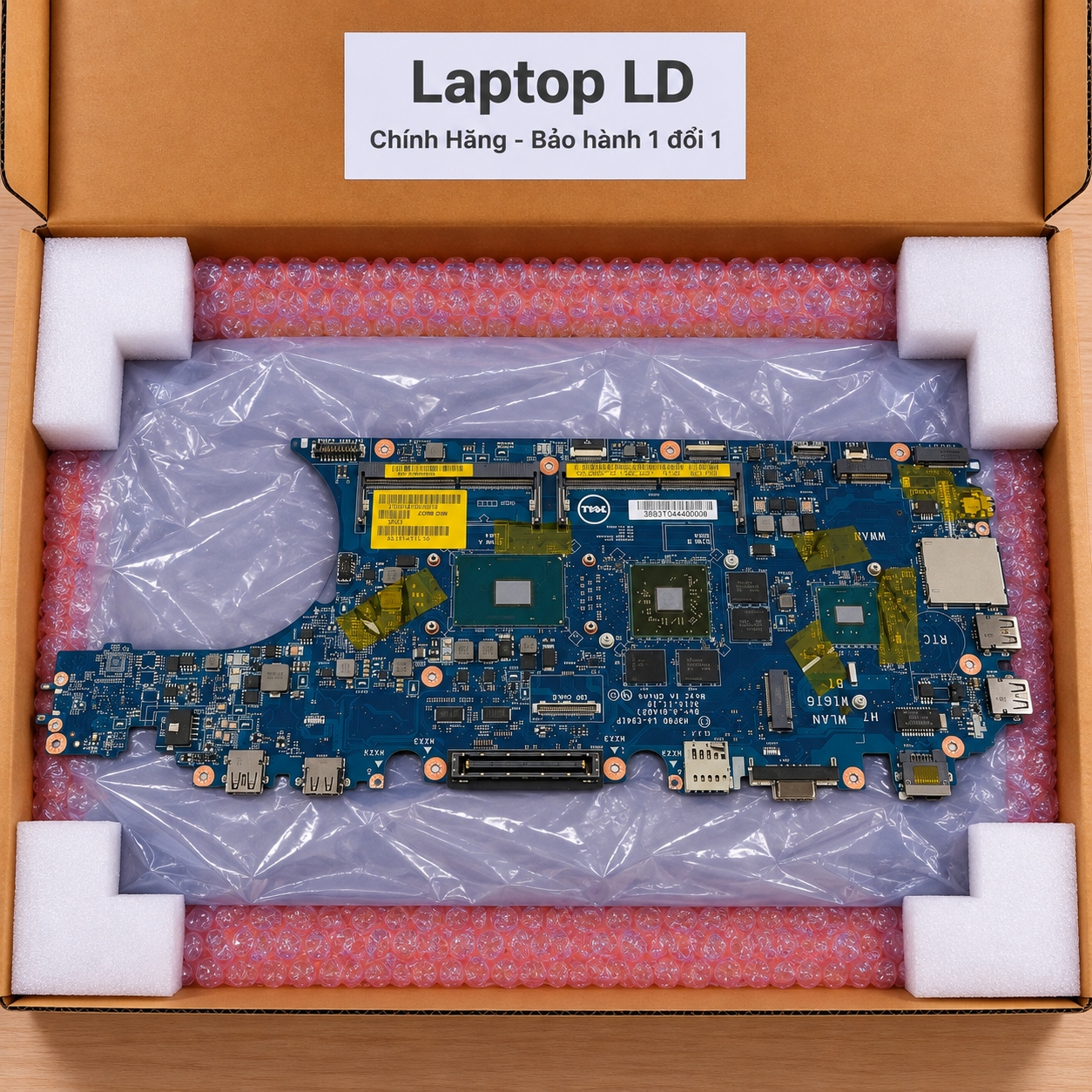

Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: Bo main Dell Latitude E5570 LA-C841P có CPU i7-6820HQ hàn sẵn. Không mặc định kèm RAM SO-DIMM, SSD, card Wi-Fi, pin, quạt, cụm tản nhiệt hoặc cáp tháo rời.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main Dell Latitude E5570 i7-6820HQ LA-C841P
Máy không lên nguồn, không lên hình, sạc bất thường hoặc hoạt động thiếu ổn định có thể do main hoặc linh kiện liên quan. Cần khoanh vùng nguyên nhân trước khi quyết định thay.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc mất nguồn chờ | Adapter, jack DC-in, đường cấp nguồn hoặc mạch nguồn chờ. | Kỹ thuật viên đo điện áp adapter, jack sạc và các đường nguồn chờ theo sơ đồ bo. |
| Có đèn nguồn nhưng màn hình đen | RAM SO-DIMM, BIOS, đường xuất hình hoặc mạch đồ họa. | Thử RAM chuẩn từng khe; dùng màn hình HDMI/VGA và kiểm tra POST trước khi kết luận lỗi main. |
| Không nhận đủ RAM hoặc lỗi khởi động | Thanh DDR4, tiếp xúc khe SO-DIMM, BIOS hoặc đường cấp RAM. | Kiểm tra riêng từng khe bằng thanh DDR4-2133 đã kiểm định và đối chiếu dung lượng trong BIOS. |
| BIOS không nhận SSD / ổ lưu trữ | Ổ M.2/SATA, cáp hoặc socket, cấu hình bộ điều khiển lưu trữ. | Thử ổ tương thích, kiểm tra cáp/khe, mục Drives và chế độ SATA trong BIOS. |
| Không xuất hình qua HDMI hoặc VGA | Cổng xuất hình, driver, màn ngoài hoặc đường tín hiệu GPU. | Dùng cáp/màn chuẩn và đối chiếu xuất hình nội bộ; kiểm tra cụm cổng I/O trên bo. |
| Máy nóng, quạt tăng tốc hoặc tự tắt | Tản nhiệt CPU 45W, quạt, tiếp xúc keo nhiệt hoặc mạch cấp nguồn tải. | Kiểm tra quạt, áp lực tản nhiệt, nhiệt CPU và khả năng ổn định qua bài test ePSA/tải phù hợp. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main Dell Latitude E5570 i7-6820HQ LA-C841P và kiểm tra sau thay
Lưu ý khi lắp: Kỹ thuật viên ngắt nguồn/pin, chống tĩnh điện; đối chiếu PCB LA-C841P, DP/N, GPU, revision và cáp kết nối. Chọn cụm tản nhiệt đúng CPU 45W và đồ họa bo đang lắp; chạy chẩn đoán Dell ePSA sau thay.
Trước khi tháo lắp: tắt máy, rút sạc, ngắt hoặc cô lập pin và chống tĩnh điện. Sau khi lắp, kiểm tra đầy đủ các chức năng có trên máy trước khi bàn giao.

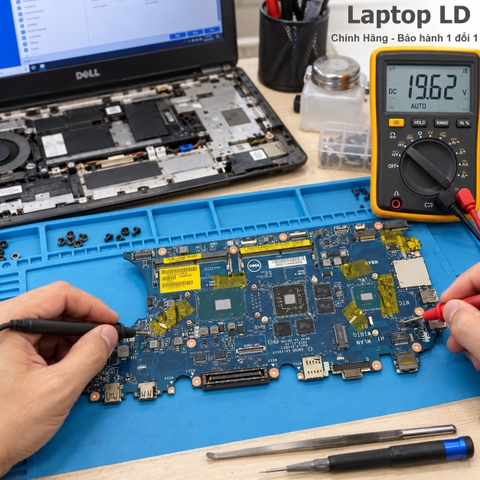

Checklist kiểm tra sau khi thay main
- Khởi động máy, vào BIOS/UEFI và đối chiếu các thông tin phần cứng mà máy hỗ trợ hiển thị.
- Kiểm tra RAM và ổ lưu trữ đang lắp được hệ thống nhận đúng.
- Kiểm tra màn hình, bàn phím, touchpad, âm thanh và camera nếu model có.
- Thử các cổng và kết nối mà model hỗ trợ: USB, xuất hình, LAN/đầu đọc thẻ, Wi‑Fi/Bluetooth và sạc.
- Kiểm tra pin, ngủ/đánh thức, quạt và nhiệt độ trong quá trình vận hành.
- Chạy tải phù hợp để theo dõi độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main Dell Latitude E5570 i7-6820HQ LA-C841P
Main LA-C841P có CPU gì và bao nhiêu nhân?
Bo thuộc SKU này sử dụng Intel Core i7-6820HQ thế hệ 6, 4 nhân/8 luồng, 2,7GHz cơ bản và Turbo tối đa 3,6GHz. CPU được hàn trực tiếp lên bo.
LA-C841P có phải luôn có VGA AMD R7 M370?
Không. Intel HD Graphics 530 là GPU tích hợp trong CPU; họ bo LA-C841P có bản AMD Radeon R7 M370 và FirePro W5130M theo mã DP/N. Mã PCB không đủ để kết luận GPU rời của tất cả main.
Main E5570 i7-6820HQ hỗ trợ RAM tối đa bao nhiêu?
Dell công bố 2 khe SO-DIMM DDR4-2133, tối đa 32GB cho phiên bản E5570 dùng CPU dòng H. Thanh RAM rời không mặc định kèm main bán.
Có lắp SSD M.2 NVMe cho E5570 được không?
Có. Dell ghi E5570 dùng CPU dòng H hỗ trợ M.2 PCIe x4 NVMe, hoặc ổ SATA 2,5 inch theo bộ gá/cáp phù hợp; số ổ nội bộ tối đa là một.
Mã LA-C841P khác gì Dell DP/N?
LA-C841P là mã nền tảng PCB của Compal; Dell DP/N là mã linh kiện từng cấu hình, dùng để phân biệt phiên bản GPU và linh kiện thay thế. Không đồng nhất hai loại mã.
Mua bo main có kèm RAM, SSD hoặc tản nhiệt không?
Sản phẩm là bo main có CPU i7-6820HQ hàn sẵn. Thanh RAM SO-DIMM, SSD, card Wi-Fi và bộ tản nhiệt là linh kiện tháo rời, không mặc định nằm trong gói giao.
