Main Dell Latitude 3140 | CPU N100 | LA-M501P
Dell Latitude 3140 là dòng laptop 11.6" thiên về học tập – văn phòng cơ bản, thiết kế gọn, bền và chạy nền tảng tiết kiệm điện với Intel Processor N100. Chính vì vậy lỗi thực tế trên main laptop của model này không giống Latitude hiệu năng cao hay Precision: ngoài lỗi không lên nguồn, không sạc, bật sáng đèn rồi tắt, dòng này còn hay gặp các lỗi rất đặc trưng như BIOS báo Unknown AC Adapter, cắm sạc đầu kim 7.4mm nhận lúc có lúc không, bản có USB-C sạc được nhưng pin tăng rất chậm, không POST sau khi thay ổ lưu trữ/ghost sai image, không nhận UFS hoặc treo logo ở bản dùng UFS/eMMC, USB PowerShare rớt thiết bị, HDMI 1.4b mất tín hiệu giữa buổi học hoặc màn đen nhưng đèn báo vẫn còn. Với board LA-M501P, vùng dễ lộ bệnh thường nằm ở mạch sạc đầu kim, đường nguồn vào, khối nguồn SoC N100, RAM LPDDR5 hàn trên board, khu vực lưu trữ on-board eMMC/UFS hoặc khe M.2 2230 và cụm HDMI / USB-A do máy thường được dùng liên tục, cắm rút nhiều trong môi trường lớp học hoặc văn phòng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã LA-M501P cho Dell Latitude 3140 CPU N100.
- Dòng này là laptop 11.6" nhỏ gọn nên khi đặt mainboard laptop cần đối chiếu chuẩn jack nguồn 7.4mm, 2 USB-A, HDMI 1.4b, audio 3.5mm và vị trí USB-C nếu máy của khách có cổng này.
- Nên test nhanh trước khi giao: nhận sạc đầu kim, POST ổn định, nhận lưu trữ đúng loại của máy, test HDMI, USB-A, âm thanh và đèn trạng thái pin/nguồn.
- Phù hợp máy không nguồn, báo adapter lạ, cắm sạc chập chờn, đèn sáng nhưng không POST, treo ở logo Dell hoặc lỗi cổng dùng một lúc mới phát sinh.
- Thay bo mạch chủ laptop + vệ sinh toàn bộ + thay keo tản + kiểm tra khu vực jack sạc, cụm cổng USB-A/HDMI và lưu trữ on-board theo đúng đặc trưng 3140.
- Chạy test đúng kiểu máy này: kiểm BIOS nhận adapter, test Service Mode, test M-BIST / L-BIST khi cần, test boot nhiều lần, test HDMI và copy dữ liệu qua USB đủ thời gian.
Mua main LA-M501P: đúng mã – đúng cổng – đúng cấu trúc Dell Latitude 3140
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: LA-M501P
- Dòng máy: Dell Latitude 3140
- Cần đối chiếu: jack nguồn 7.4mm, 2 USB 3.2 Gen 1, HDMI 1.4b, universal audio, khu vực USB-C DisplayPort nếu máy có cổng này
Hợp máy báo adapter lạ, không POST, lỗi lưu trữ on-board, lỗi HDMI / USB-A hoặc bật lên rồi đứng ở logo.
- Kiểm tra đường sạc đầu kim và khả năng BIOS nhận đúng adapter
- Kiểm tra loại lưu trữ thực tế: eMMC, UFS hay M.2 2230 trước khi kết luận lỗi motherboard
- Test nguồn, HDMI, USB-A, âm thanh và quá trình boot/restart nhiều lần theo checklist
Gọi/nhắn để đối chiếu đúng board LA-M501P, xác định đúng loại lưu trữ của Dell Latitude 3140 và báo giá theo tình trạng thực tế.

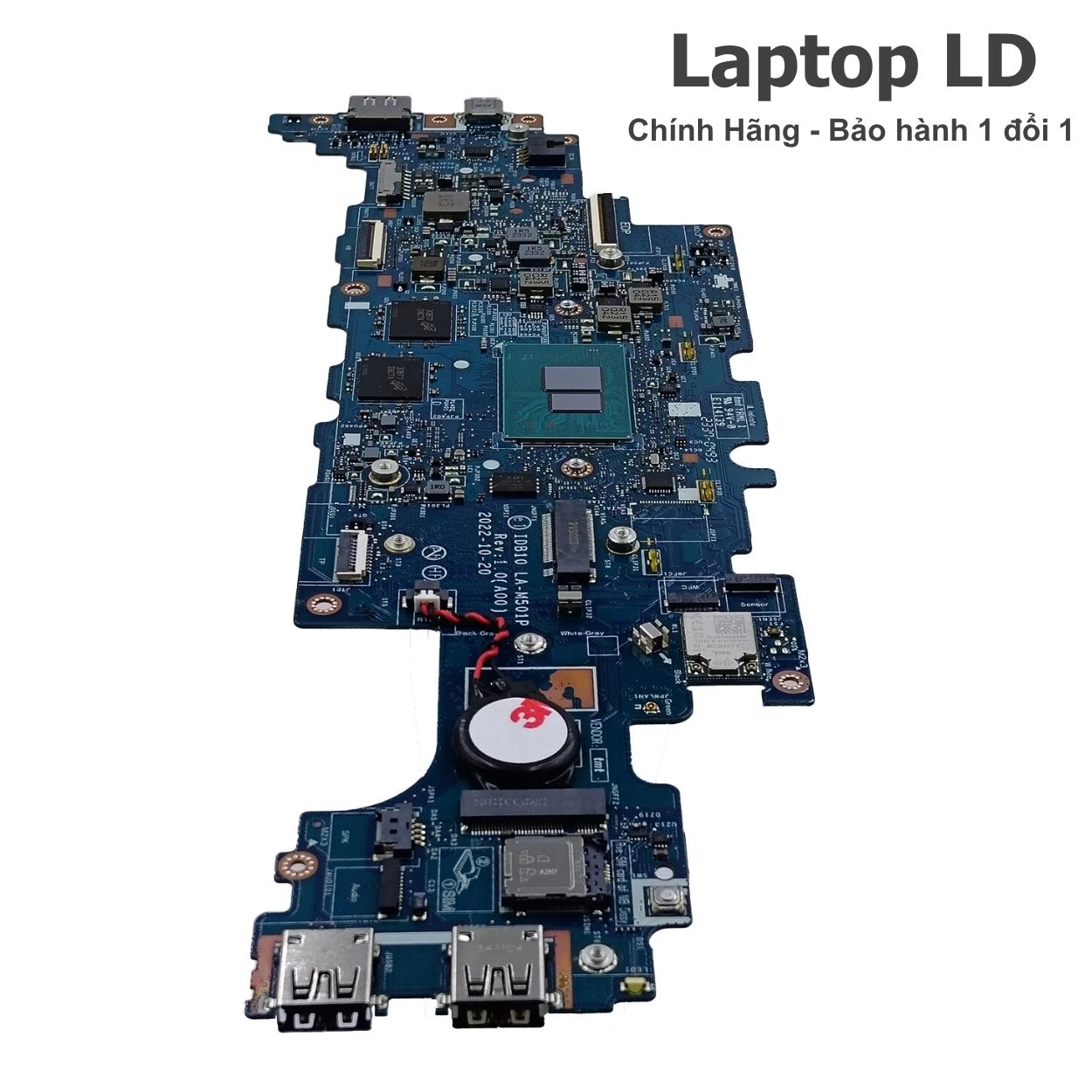

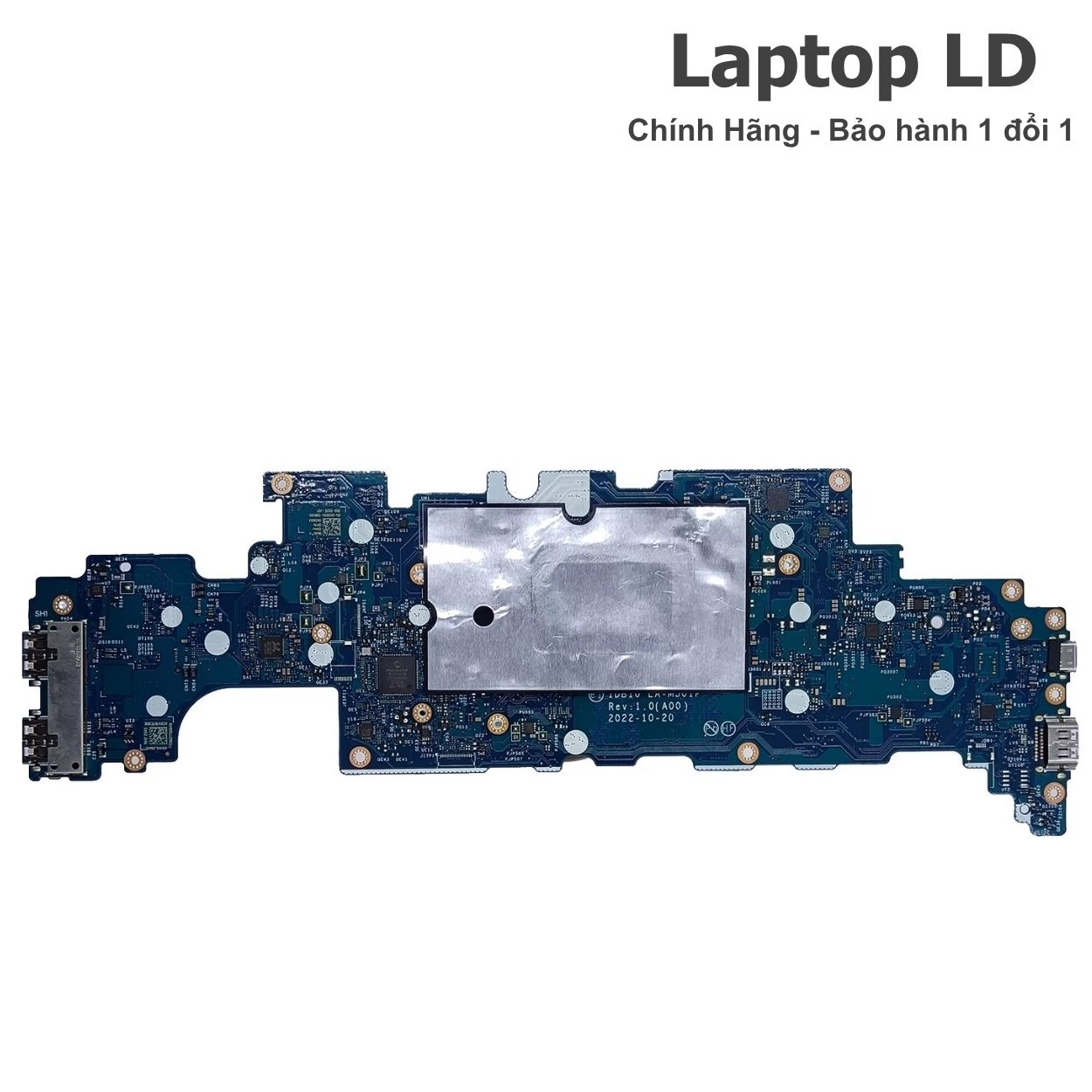

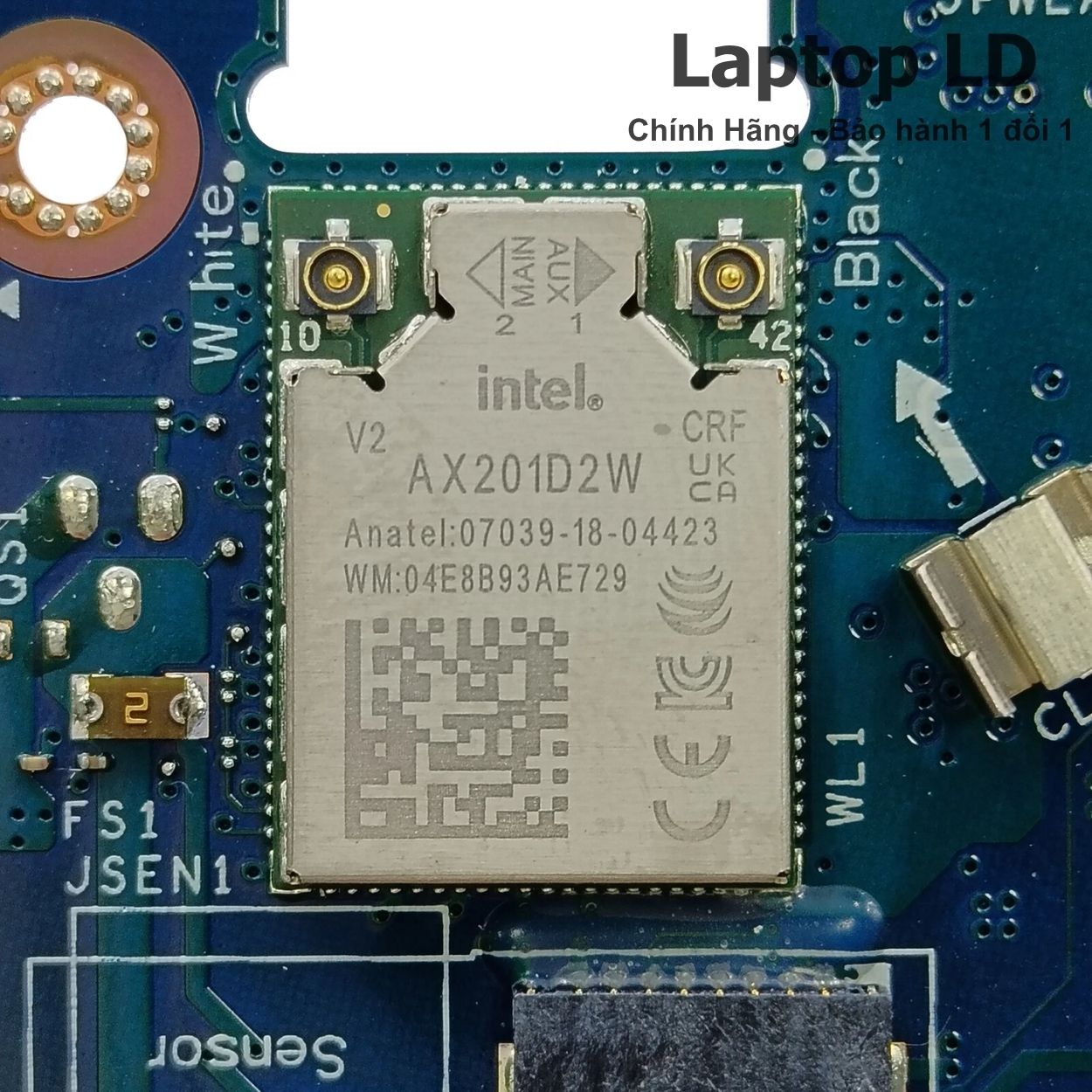

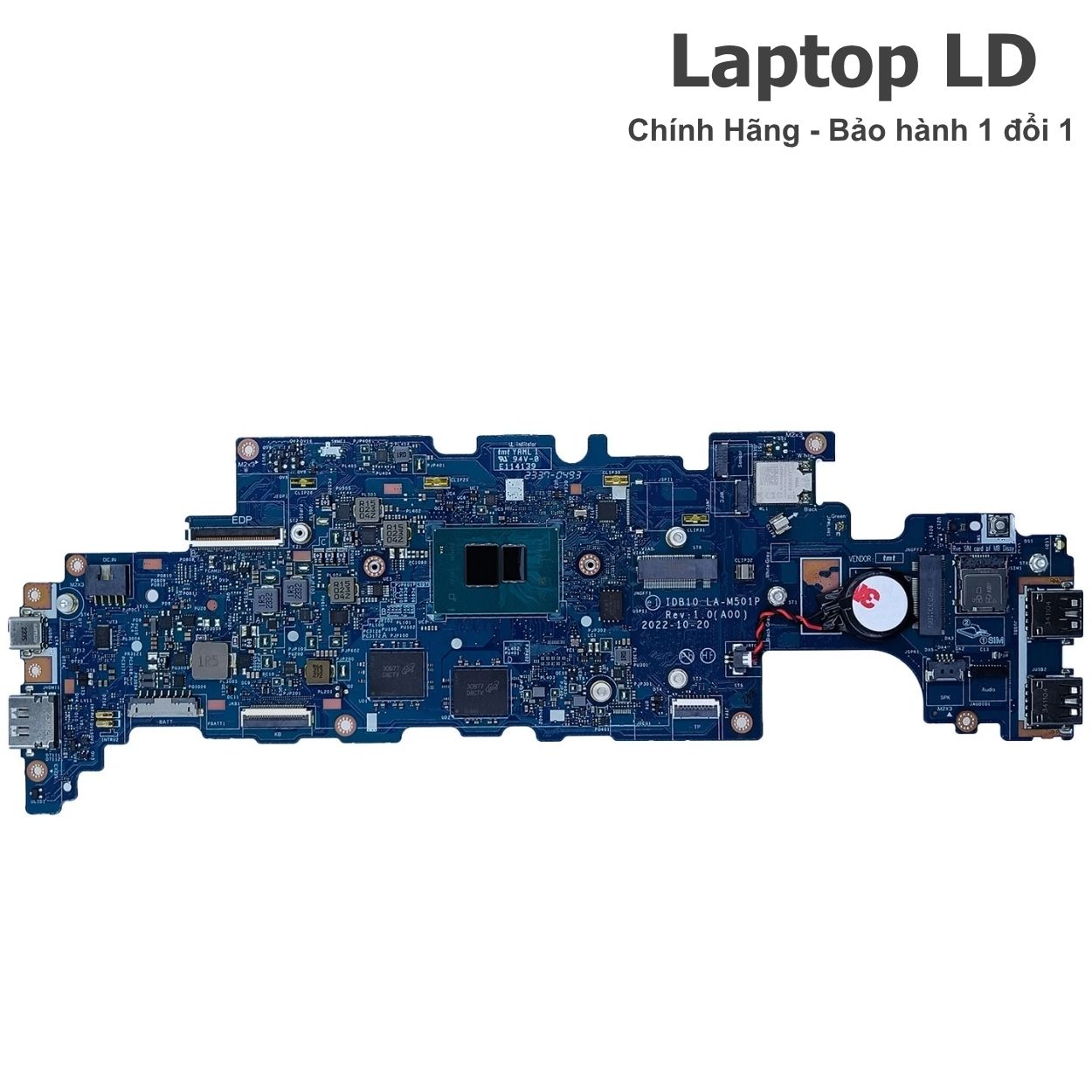

Hình ảnh tham khảo (LA-M501P & cụm cổng Latitude 3140)
- BIOS báo Unknown AC Adapter: đây là bệnh rất đặc trưng trên dòng Dell dùng sạc đầu kim. Máy vẫn có thể bật được nhưng không sạc pin, sạc chậm hoặc giảm hiệu năng. Cần khoanh vùng adapter, jack nguồn 7.4mm và mạch nhận diện trên main máy tính xách tay.
- Bản có USB-C nhận sạc không ổn định: nếu máy được trang bị USB-C, có thể cắm vẫn báo đang sạc nhưng pin lên rất chậm hoặc không lên khi dùng lâu. Lỗi dễ bị nhầm do sạc/cáp ngoài, nên phải thử đúng nguồn trước khi quy lỗi board.
- Treo logo hoặc không boot sau ghost / bung image sai: Latitude 3140 có bản dùng eMMC, UFS hoặc M.2 2230; nếu bung nhầm image giữa các nền lưu trữ, máy có thể không boot dù phần cứng vẫn còn tốt.
- Không nhận UFS / nhận lưu trữ chập chờn: với máy dùng UFS hoặc eMMC on-board, lỗi lưu trữ không biểu hiện giống SSD rời. Có trường hợp máy vào logo rồi đứng, hoặc không thấy ổ khi kiểm tra cài đặt.
- RAM lỗi nhưng không thể thay như máy thường: 3140 dùng RAM LPDDR5 hàn trên board, nên nếu gặp lỗi nhớ thì không có bước tháo thanh RAM để thử chéo như các dòng Latitude lớn hơn. Đây là khác biệt rất quan trọng khi khoanh bệnh.
- USB PowerShare rớt thiết bị khi copy dữ liệu: cắm chuột có thể bình thường nhưng cắm ổ cứng/USB sao chép file lớn 10–20 phút mới lộ lỗi “nhận rồi mất”.
- HDMI 1.4b mất tín hiệu giữa chừng: model này hay bị kiểu cắm lúc đầu vẫn lên hình, nhưng đang học online hoặc trình chiếu một lúc thì rớt màn ngoài. Phải test đủ thời gian mới bắt được bệnh.
- Màn đen nhưng đèn báo vẫn còn: đây là lúc nên dùng M-BIST, L-BIST hoặc LCD-BIST để tách lỗi board, lỗi rail LCD, lỗi cáp màn và lỗi panel.
- Hư cổng do môi trường sử dụng thực tế: Latitude 3140 là dòng nhỏ gọn, thường bị cắm rút liên tục; các khu vực USB-A, HDMI và jack nguồn rất dễ lỏng chân hoặc nứt mối hàn nếu máy từng bị vướng dây hoặc rơi nhẹ cạnh cổng.
Thông số kỹ thuật Dell Latitude 3140 (Main LA-M501P • CPU N100)
| Mã | LA-M501P |
|---|---|
| Dòng máy | Dell Latitude 3140 (11.6") |
| Nền tảng | Intel Processor N-series platform |
| CPU | Intel Processor N100 • 4 nhân / 4 luồng • 6MB cache • xung tối đa 3.40GHz |
| GPU | Intel UHD Graphics tích hợp |
| RAM | LPDDR5 onboard • single-channel • bus 4800 MT/s • 4GB hoặc 8GB • tối đa 8GB |
| Lưu trữ | 64GB eMMC on-board • 128GB UFS on-board • hoặc M.2 2230 SSD 128GB / 256GB tùy đúng cấu hình máy |
| Màn hình | 11.6" HD 1366 x 768 anti-glare, bản laptop non-touch |
| Cổng kết nối | 1 cổng nguồn 7.4mm • 2 USB 3.2 Gen 1 (trong đó 1 cổng PowerShare) • 1 universal audio • 1 HDMI 1.4b • trên các máy có trang bị sẽ có thêm 1 USB 3.2 Gen 2 Type-C hỗ trợ DisplayPort |
| Kết nối | Wi-Fi • Bluetooth • một số cấu hình có WWAN |
| Pin | 3-cell 41Wh hoặc 4-cell 53Wh |
| Adapter | 65W AC adapter đầu kim 7.4mm hoặc 65W USB-C |
Lưu ý: Latitude 3140 có nhiều nhánh lưu trữ khác nhau ngay từ nhà sản xuất. Khi đặt bo mạch chủ laptop, nên đối chiếu đúng máy đang dùng eMMC, UFS hay M.2 2230 để tránh nhầm sang cấu trúc khác.
Khi nào nên thay main LA-M501P cho Dell Latitude 3140?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã kiểm tra cơ bản mà lỗi vẫn tái diễn):
- BIOS báo adapter lạ, máy không sạc pin hoặc sạc chập chờn dù đã thử đúng adapter Dell chuẩn.
- Nhấn nguồn có đèn nhưng không POST, không lên hình hoặc dừng ở logo Dell lặp đi lặp lại.
- Máy không nhận eMMC/UFS/M.2 ổn định, treo boot hoặc restart ngẫu nhiên dù đã thử xử lý phần mềm.
- USB, HDMI hoặc jack nguồn lỗi theo thời gian, lúc được lúc mất.
- M-BIST / L-BIST cho ra dấu hiệu nghi lỗi board hoặc rail LCD sau khi đã loại trừ cáp và màn hình.
- Mainboard laptop có dấu hiệu ẩm, oxy hóa, từng chập ở khu vực sạc hoặc khu vực lưu trữ on-board.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay main LA-M501P: phương án nào hợp lý hơn?
- Adapter / jack sạc lỗi: thử đúng sạc Dell chuẩn và kiểm BIOS nhận adapter trước khi kết luận hỏng motherboard.
- Treo boot do phần mềm / image sai: xử lý lại đúng nền lưu trữ eMMC, UFS hoặc M.2 trước.
- Lỗi màn hình: dùng L-BIST hoặc LCD-BIST để loại trừ cáp màn / panel trước khi thay bo mạch chủ laptop.
- Không nhận adapter đúng, không sạc dù đã loại trừ sạc và jack ngoài.
- Máy không POST, M-BIST báo nghi lỗi system board hoặc lỗi board lặp lại.
- Lưu trữ on-board, nguồn SoC, HDMI hoặc USB lỗi sâu, sửa chắp vá không còn đảm bảo độ bền.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell đúng chuẩn → kiểm BIOS nhận adapter → kiểm tra jack sạc 7.4mm → xác định máy đang dùng eMMC, UFS hay M.2 → test boot với môi trường cài đặt sạch → chạy M-BIST nếu máy không POST → nếu nghi màn hình thì kiểm thêm L-BIST / LCD-BIST → test HDMI bằng màn/cáp khác → copy file lớn qua USB 10–20 phút để bắt lỗi thật.
Gợi ý quyết định: nếu đã loại trừ adapter, phần mềm, cáp màn và thiết bị ngoài mà lỗi vẫn lặp ở nguồn/boot/cổng thì nên kiểm tra sâu và cân nhắc thay đúng mã LA-M501P.
Lỗi thường gặp trên Dell Latitude 3140 (Main LA-M501P)
- Unknown AC Adapter / không nhận đúng sạc: BIOS cảnh báo adapter lạ, pin không sạc hoặc sạc chậm.
- Sáng đèn nhưng không POST: có thể liên quan nguồn khởi động, RAM on-board, lỗi board hoặc rail LCD.
- Treo logo do sai nền lưu trữ: máy dùng eMMC, UFS hoặc M.2 nên ghost sai image rất dễ gây lỗi boot.
- Không nhận UFS / eMMC / M.2 ổn định: boot lúc được lúc không, vào logo rồi đứng.
- USB PowerShare rớt thiết bị: cắm chuột bình thường nhưng chép file lớn thì disconnect.
- HDMI 1.4b mất tín hiệu: lên màn ngoài lúc đầu nhưng rớt giữa chừng.
- Jack sạc / USB / HDMI lỏng chân: thường xuất hiện sau thời gian cắm rút nhiều hoặc va quệt cạnh máy.
- Màn đen nhưng LED vẫn báo: cần khoanh bằng M-BIST, L-BIST và LCD-BIST để tránh thay nhầm linh kiện.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | BIOS báo Unknown AC Adapter / pin không sạc |
|---|---|
| Nguyên nhân | Adapter sai chuẩn • jack 7.4mm lỏng • chân nhận diện lỗi • mạch sạc trên board lỗi |
| Cách khoanh vùng | Thử adapter Dell chuẩn → kiểm BIOS → test rung đầu sạc 15–20 phút → kiểm jack → nếu vẫn lỗi, kiểm tra sâu đường sạc trên mainboard |
| Triệu chứng | Đèn sáng nhưng không lên hình / không POST |
| Nguyên nhân | RAM on-board lỗi • nguồn khởi động lỗi • system board lỗi • rail LCD lỗi |
| Cách khoanh vùng | Chạy M-BIST từ trạng thái tắt máy → quan sát LED amber/white → nếu nghi màn hình thì kết hợp L-BIST và LCD-BIST |
| Triệu chứng | Vào logo Dell rồi đứng hoặc boot rất chậm |
| Nguyên nhân | Sai image lưu trữ • UFS/eMMC lỗi • M.2 2230 lỗi • nhánh lưu trữ trên board không ổn |
| Cách khoanh vùng | Xác định đúng loại lưu trữ của máy → boot thử môi trường cài đặt sạch → nếu dùng M.2 thì thử ổ khác → nếu vẫn lặp, kiểm tra sâu khu vực lưu trữ |
| Triệu chứng | USB đang dùng thì rớt thiết bị |
| Nguyên nhân | Cổng USB-A yếu • PowerShare lỗi • tiếp xúc cổng kém |
| Cách khoanh vùng | Vệ sinh cổng → thử USB khác → copy file lớn 10–20 phút → theo dõi reconnect/disconnect |
| Triệu chứng | HDMI lên hình rồi mất giữa chừng |
| Nguyên nhân | Cáp/màn ngoài lỗi • cổng HDMI lỏng • nhánh xuất hình không ổn định |
| Cách khoanh vùng | Đổi màn/cáp khác → xuất hình liên tục 15–20 phút → rung nhẹ đầu cáp để bắt lỗi tiếp xúc |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Tắt máy hoàn toàn, rút sạc. Với Latitude 3140 có thể vào Service Mode bằng cách giữ phím B và nhấn nút nguồn để cắt điện nội bộ trước khi thao tác sâu.
- Tháo nắp đáy, tháo pin, xác định đúng loại lưu trữ đang có trên máy: eMMC, UFS on-board hoặc M.2 2230; tháo các module liên quan theo đúng cấu trúc máy.
- Tháo cáp màn hình, loa, cáp bàn phím, touchpad, cáp pin, khu vực jack sạc và cụm I/O trước khi nhấc board ra khỏi khung máy.
- Tháo cụm quạt + heatsink đúng thứ tự ốc, vệ sinh sạch bụi ở hốc gió và khu vực SoC N100; dòng này không nóng kiểu H-series nhưng bụi dày vẫn gây chậm, lag và treo boot.
- Đặt main LA-M501P theo đúng cụm cổng: nguồn 7.4mm, USB-A, HDMI, audio và vị trí USB-C nếu máy có cổng này phải khớp hoàn toàn với thân vỏ.
- Ráp lại toàn bộ, bôi keo tản đúng lượng, lắp pin và test POST đầu tiên; nếu máy từng lỗi không hình có thể dùng M-BIST / L-BIST / LCD-BIST để xác nhận nhanh.
- Test kỹ sau thay: nhận sạc, nhận lưu trữ đúng, boot nhiều lần, test USB-A/HDMI/âm thanh, test copy file lớn và theo dõi độ ổn định trước khi bàn giao.
Checklist test sau khi mua/thay
- Test sạc đầu kim 7.4mm: BIOS không báo adapter lạ, pin sạc ổn định.
- Với máy có USB-C: test thêm nhận nguồn và phản hồi sạc ổn định.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi đèn sáng nhưng đứng máy.
- Test boot: vào BIOS, vào Windows, restart nhiều lần không treo logo.
- Test lưu trữ đúng loại của máy: eMMC, UFS hoặc M.2 2230 hoạt động ổn định.
- Test USB 3.2 Gen 1 / PowerShare: cắm USB hoặc ổ ngoài, copy file lớn 10–20 phút.
- Test HDMI: xuất màn ngoài ổn định, không rớt tín hiệu giữa chừng.
- Test âm thanh: loa và jack tai nghe hoạt động bình thường.
- Test màn hình nếu máy từng lỗi đen màn: chạy M-BIST / LCD-BIST khi cần.
- Test nhiệt: mở tác vụ thực tế đủ thời gian để theo dõi độ ổn định tổng thể.
Giá linh kiện & giá thay Dell Latitude 3140
Giá main LA-M501P (linh kiện)
Giá phụ thuộc tình trạng board, tình trạng cổng sạc, USB/HDMI, mức oxy hóa, loại lưu trữ đi kèm và mức độ đồng bộ với thân máy thực tế. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh hệ thống tản, kiểm tra mạch sạc, kiểm tra cổng và test tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý.
Thay cho Dell Latitude 3140 có lấy ngay không?
Nếu có sẵn đúng board LA-M501P, thời gian thay và kiểm tra thường có thể hoàn tất trong ngày. Trường hợp cần test thêm phần nhận adapter, boot đúng nền lưu trữ, test HDMI hoặc theo dõi lỗi cổng theo thời gian thì kỹ thuật sẽ báo trước để tránh giao máy khi chưa test đủ.
Đánh giá khách hàng
Qfat tham khảo: 9.2/10 (nhận sạc ổn định + boot đúng lưu trữ + HDMI/USB hoạt động bền + không còn lỗi đứng logo + dùng học tập văn phòng nhẹ ổn định).
Khách trường học: “Máy trước đó báo adapter lạ, lúc bật được lúc treo ở logo, cắm màn hình để học thì có buổi lại mất tín hiệu. Sau khi thay xong nhận sạc đều, khởi động nhanh hơn và cắm màn ngoài ổn định hơn.”
Phản hồi kỹ thuật: “Đã test BIOS nhận adapter, xác định đúng loại lưu trữ của máy, test boot nhiều lần, test USB PowerShare, test HDMI, test âm thanh và kiểm tra lại cụm jack nguồn trước khi bàn giao.”
Câu hỏi thường gặp
Latitude 3140 báo Unknown AC Adapter có phải luôn do main không?
Không hẳn. Dòng này rất nhạy với adapter Dell đầu kim và chân nhận diện. Nên thử đúng adapter chuẩn, kiểm BIOS và kiểm tra jack nguồn trước. Nếu đã loại trừ phần sạc ngoài mà máy vẫn báo lỗi thì mới ưu tiên kiểm tra sâu phần motherboard.
Máy treo logo Dell có phải chắc chắn do hỏng board?
Không. Latitude 3140 có thể dùng eMMC, UFS hoặc M.2 2230, nên lỗi treo logo có thể đến từ việc bung sai image, lỗi nền lưu trữ hoặc lỗi boot. Cần xác định đúng loại ổ trước khi quy lỗi bo mạch chủ laptop.
Vì sao model này khó khoanh lỗi RAM hơn các máy khác?
Vì Latitude 3140 dùng RAM LPDDR5 hàn trực tiếp trên board, không có thanh RAM để tháo ra thử chéo nhanh như các dòng SO-DIMM. Khi gặp lỗi nhớ, kỹ thuật phải dựa nhiều hơn vào M-BIST và các bước khoanh vùng trên main laptop.
