Main Dell Latitude 3430 | 3530 | CPU i5-1245U 213275-1
Dell Latitude 3430 / 3530 là nhóm business laptop 12th Gen thiên về độ ổn định văn phòng, nhưng thực tế khi lỗi main laptop lại có kiểu bệnh rất riêng, không giống Latitude đời cũ dùng cổng VGA hoặc dòng workstation. Với bản CPU Intel Core i5-1245U và mã board 213275-1, lỗi thường gặp không chỉ là không lên nguồn, không sạc hay bật sáng đèn rồi tắt, mà còn hay xuất hiện dạng BIOS báo Unknown AC Adapter, cắm sạc barrel 4.5mm nhận lúc có lúc không, sạc qua USB-C có Power Delivery nhưng pin tăng rất chậm, USB-C xuất hình ra dock/màn ngoài chập chờn, USB PowerShare rớt ổ cứng ngoài, flip-down RJ45 nhận mạng không bền, microSD nhận rồi mất hoặc treo logo do xung đột SSD M.2 và ổ 2.5-inch secondary. Riêng với bo mạch chủ laptop 213275-1, khu vực cần để ý nhiều là mạch sạc đầu kim 4.5mm, đường USB-C Power Delivery, nguồn CPU U-series, RAM DDR4, khe M.2 2230/2280 và cụm I/O bên hông khi máy dùng lâu hoặc từng va đập nhẹ ở cổng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 213275-1 cho Dell Latitude 3430 hoặc Latitude 3530 bản i5-1245U.
- Vì đây là bài gộp cho cả 3430 (14") và 3530 (15.6"), khi đặt motherboard cần đối chiếu kỹ khung cổng, vị trí bắt vít, cáp màn hình, khe lưu trữ và phần khung bàn phím/palmrest theo đúng thân máy đang dùng.
- Nên test sơ bộ trước khi giao: nhận sạc barrel 4.5mm, nhận sạc USB-C, POST ổn định, nhận RAM DDR4, nhận SSD M.2, test RJ45, USB-A, USB-C, HDMI và microSD.
- Phù hợp máy không lên nguồn, BIOS báo adapter lạ, cắm USB-C sạc chậm, đèn sáng nhưng không POST hoặc lỗi cổng I/O dùng một lúc mới phát sinh.
- Thay bo mạch chủ laptop + vệ sinh toàn bộ + thay keo tản + kiểm tra jack sạc 4.5mm, khu vực USB-C Power Delivery, cáp ổ 2.5-inch secondary và cụm bản lề gần cổng.
- Chạy test thực tế theo đúng kiểu Latitude 3430/3530: test Service Mode, test M-BIST/L-BIST khi cần, test boot nhiều lần, test USB-C xuất hình, test HDMI, LAN, microSD và SSD M.2 đủ thời gian.
Mua main 213275-1: đúng mã – đúng cổng – đúng cấu trúc Dell Latitude 3430 / 3530
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 213275-1
- Dòng máy: Dell Latitude 3430 / Latitude 3530
- Cần đối chiếu: jack sạc 4.5mm, USB-C DisplayPort/PD, 2 USB 3.2 Gen 1, 1 USB 2.0, HDMI 1.4b, RJ45, audio 3.5mm, microSD và micro-SIM nếu máy có WWAN
Hợp máy báo adapter lạ, không POST, USB-C / HDMI / LAN lỗi chập chờn, hoặc boot thất thường do lưu trữ.
- Kiểm tra đường sạc đầu kim và nhận diện adapter trước/sau thay
- Kiểm tra USB-C Power Delivery và xuất hình DisplayPort Alt Mode
- Test RAM/SSD/RJ45/USB-A/USB-C/HDMI/microSD theo checklist, không test kiểu sơ sài
Gọi/nhắn để đối chiếu đúng board 213275-1, xác nhận thân máy là Latitude 3430 hay 3530 và báo giá theo tình trạng thực tế.

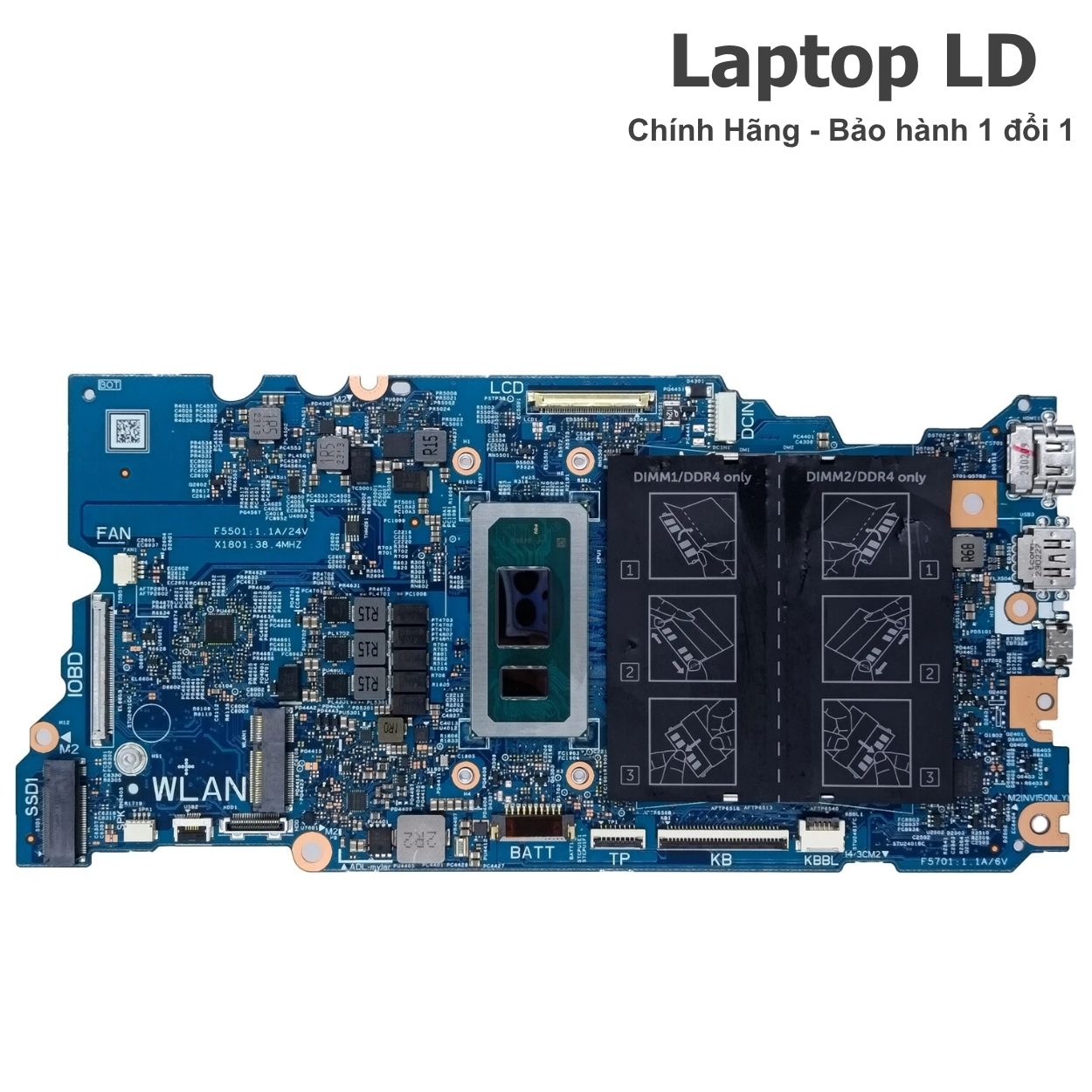

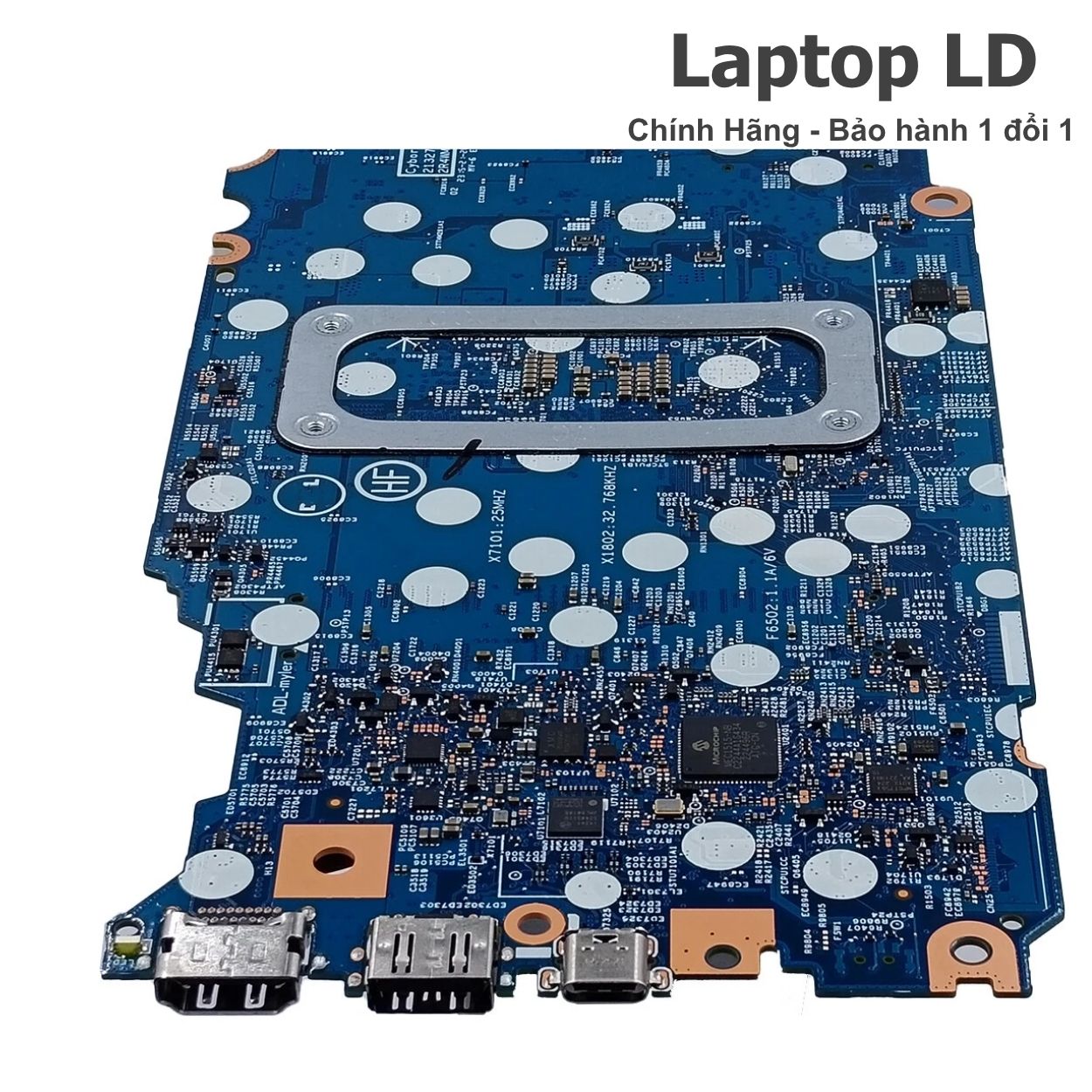

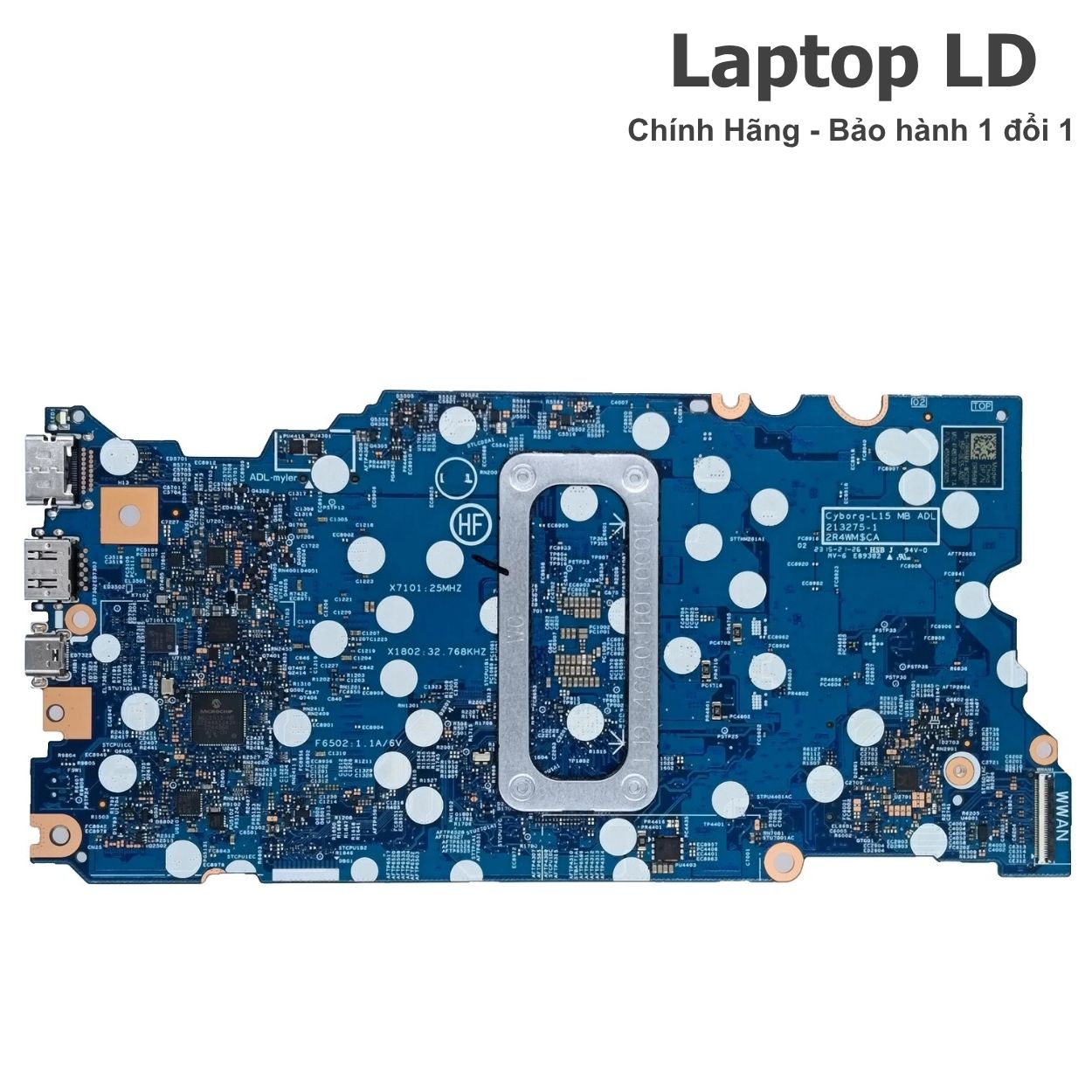

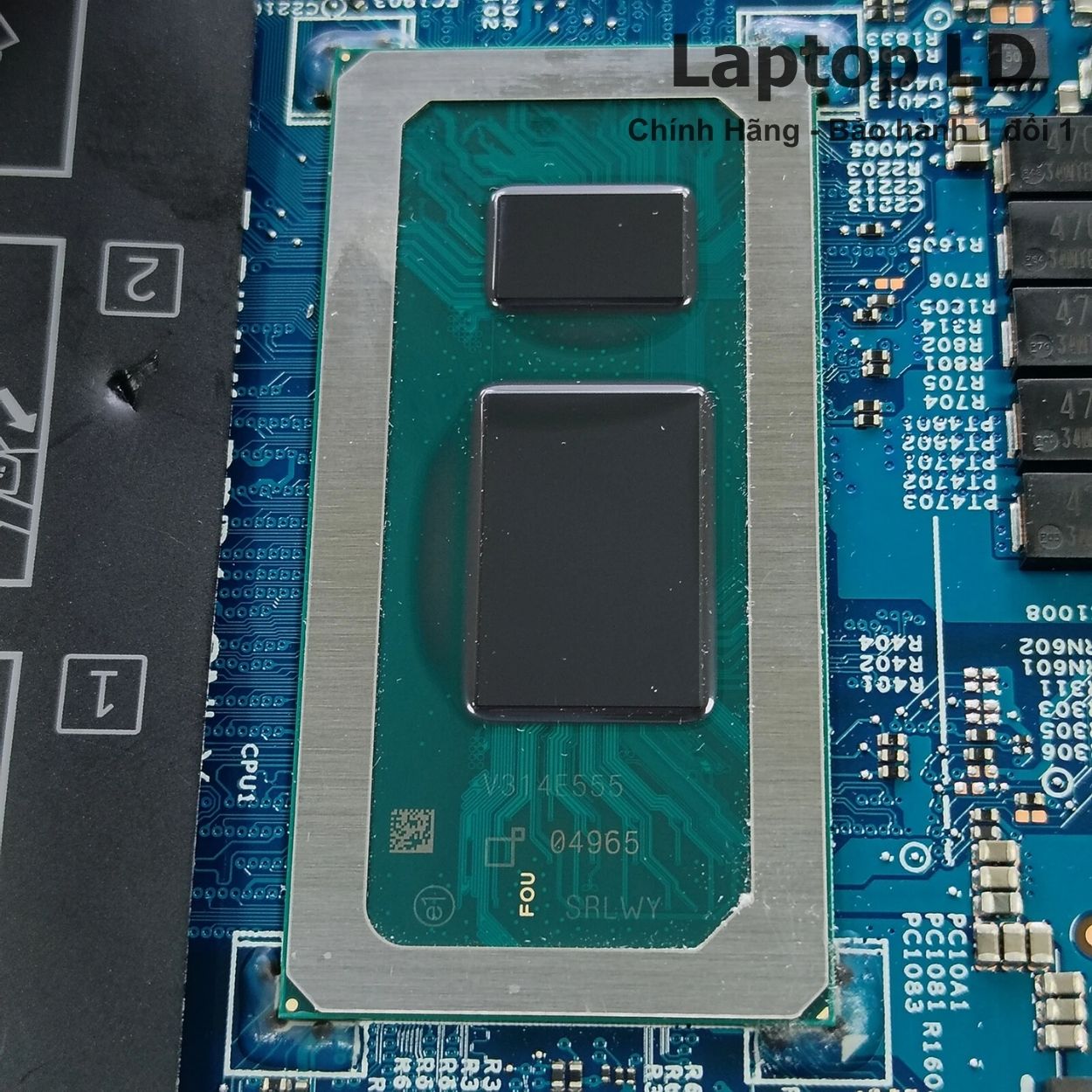

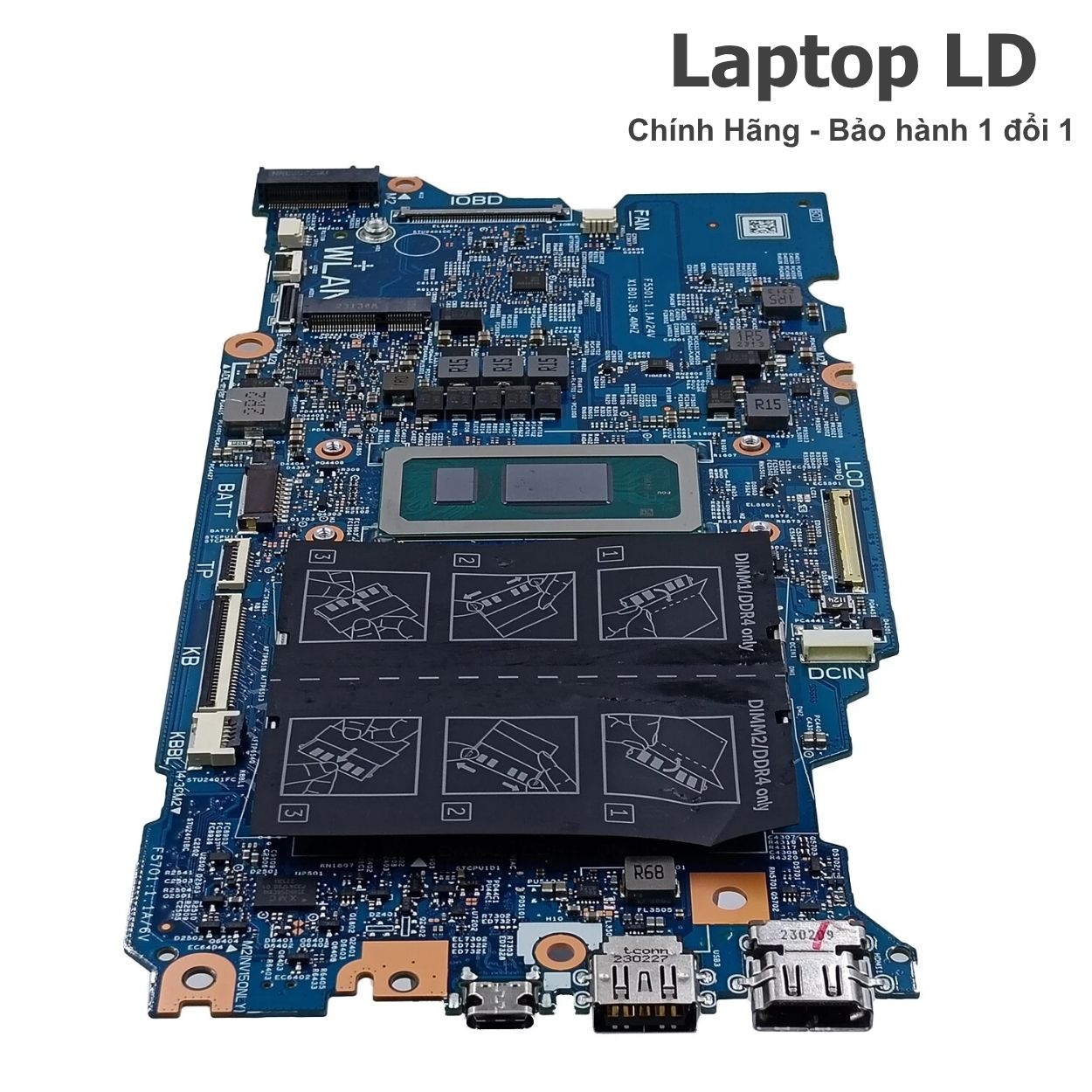

Hình ảnh tham khảo (213275-1 & cụm cổng Latitude 3430 / 3530)
- BIOS báo Unknown AC Adapter / máy không nhận đúng sạc: đây là bệnh rất đúng dòng. Máy có thể vẫn bật được nhưng không sạc pin, sạc chậm hoặc bị giới hạn hiệu năng. Lỗi có thể nằm ở adapter Dell, jack 4.5mm, chân nhận diện hoặc mạch sạc trên mainboard laptop.
- Cắm USB-C có Power Delivery nhưng pin tăng rất chậm: khác với dòng chỉ dùng barrel, 3430/3530 còn có thể sạc qua USB-C. Nếu nguồn USB-C yếu, cáp kém hoặc nhánh PD lỗi, máy vẫn hiện đang sạc nhưng thực tế pin lên rất chậm hoặc đứng pin.
- USB-C xuất màn ngoài qua hub/dock lúc được lúc mất: model này không phải Thunderbolt, nên khi khách cắm hub đa năng hoặc dock USB-C rẻ tiền rất dễ sinh lỗi tưởng như lỗi main máy tính xách tay. Cần test lại bằng cáp và dock tốt trước khi kết luận.
- HDMI 1.4b mất tín hiệu sau vài phút: có máy vẫn lên màn ngoài ngay lúc đầu nhưng đang họp, thuyết trình hoặc cắm lâu thì mất hình. Đây là lỗi phải test đủ thời gian mới lộ.
- Flip-down RJ45 lỏng hoặc mất mạng khi cắm dây: cổng LAN dạng gập là điểm khá đặc trưng. Sau thời gian dài dùng có thể bị lỏng cơ khí, tiếp xúc chập chờn hoặc mất link khi cắm đầu mạng hơi nặng.
- USB 3.2 Gen 1 PowerShare rớt ổ cứng ngoài: nếu chỉ cắm chuột có thể không sao, nhưng copy dữ liệu lớn 10–20 phút thì cổng yếu nguồn mới lộ lỗi “nhận rồi ngắt”.
- Treo logo / nhận SSD lúc có lúc không: dòng này vừa có khe M.2 2230/2280 vừa có tùy chọn 2.5-inch SATA secondary, nên lỗi caddy, cáp, thứ tự boot hoặc SSD cũng dễ bị nhầm là lỗi motherboard.
- Màn đen nhưng vẫn có đèn báo: đây là lúc nên dùng M-BIST, L-BIST hoặc LCD-BIST để khoanh vùng giữa lỗi board, lỗi rail LCD, lỗi cáp màn hay lỗi panel trước khi thay linh kiện lớn.
- Nóng, chậm, tụt hiệu năng khi mở nhiều tab / họp online / làm Excel nặng: i5-1245U không nóng kiểu H-series, nhưng nếu quạt bẩn, keo khô hoặc nguồn CPU không ổn, máy sẽ dễ lag dần, drop xung rồi đơ nhẹ thay vì sập ngay.
Thông số kỹ thuật Dell Latitude 3430 / 3530 (Main 213275-1 • CPU i5-1245U)
| Mã | 213275-1 |
|---|---|
| Dòng máy | Dell Latitude 3430 (14") / Dell Latitude 3530 (15.6") |
| Nền tảng | Intel 12th Gen U-series business platform |
| CPU | Intel Core i5-1245U • 10 nhân / 12 luồng • 12MB cache • xung tối đa 4.40GHz • 15W |
| GPU | Intel Iris Xe Graphics tích hợp |
| RAM | DDR4 SO-DIMM 2 khe • bus 3200MHz • tối đa 32GB |
| Lưu trữ | 1 khe M.2 2230/2280 SSD • hỗ trợ thêm 1 ổ 2.5-inch SATA secondary theo cấu hình máy |
| Màn hình | Latitude 3430: 14" HD hoặc FHD • Latitude 3530: 15.6" HD hoặc FHD |
| Cổng kết nối | 1 cổng nguồn 4.5mm • 1 USB 3.2 Gen 2 Type-C hỗ trợ DisplayPort / Power Delivery • 1 USB 3.2 Gen 1 • 1 USB 3.2 Gen 1 với PowerShare • 1 USB 2.0 • HDMI 1.4b • RJ45 • universal audio • microSD • micro-SIM trên máy có WWAN |
| Kết nối | Wi-Fi • Bluetooth • WWAN tùy cấu hình |
| Pin | 3-cell 41Wh hoặc 4-cell 54Wh |
| Adapter | 65W AC adapter 4.5mm barrel hoặc 65W USB-C |
Lưu ý: Đây là bài gộp cho Latitude 3430 và 3530 cùng nhóm cấu hình i5-1245U, nên khi đặt linh kiện cần đối chiếu đúng thân máy 14" hay 15.6", cụm cổng, cáp màn, caddy lưu trữ và option WWAN/Smart Card nếu máy có.
Khi nào nên thay main 213275-1 cho Dell Latitude 3430 / 3530?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã kiểm tra cơ bản mà lỗi vẫn lặp lại):
- BIOS báo adapter lạ, máy không sạc pin hoặc chỉ nhận sạc chập chờn dù đã thử adapter Dell chuẩn.
- Nhấn nguồn có đèn nhưng không POST, không lên hình hoặc lặp lỗi chẩn đoán sau khi đã test RAM cơ bản.
- USB-C, HDMI, USB PowerShare, RJ45 hoặc microSD lỗi theo thời gian, lúc được lúc mất.
- Nhận SSD M.2 hoặc ổ 2.5-inch không ổn định, treo logo, boot chậm hoặc restart ngẫu nhiên.
- M-BIST / L-BIST cho ra dấu hiệu nghi ngờ lỗi board hoặc rail LCD sau khi đã loại trừ cáp màn / panel.
- Main laptop có dấu hiệu oxy hóa, từng vào nước, chập ở khu vực jack sạc, USB-C hoặc cụm lưu trữ.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay main 213275-1: phương án nào hợp lý hơn?
- Adapter/jack sạc lỗi: thử đúng sạc Dell, kiểm BIOS, kiểm jack DC-in trước khi kết luận hỏng mainboard laptop.
- USB-C / dock / hub lỗi: thay cáp, đổi dock và test cổng trực tiếp trước.
- Treo logo do SSD/caddy/cáp: kiểm SSD M.2, ổ 2.5-inch secondary và thứ tự boot BIOS.
- Không nhận adapter đúng, không sạc dù đã loại trừ sạc và jack ngoài.
- Máy không POST, M-BIST báo nghi lỗi system board hoặc lỗi board lặp lại.
- USB-C / HDMI / LAN / lưu trữ lỗi sâu, sửa chắp vá không còn đảm bảo độ bền sử dụng lâu dài.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell đúng chuẩn → kiểm BIOS nhận adapter → test sạc trực tiếp qua barrel và qua USB-C → bỏ hub, cắm màn trực tiếp → test M-BIST nếu máy có dấu hiệu không POST → test RAM từng thanh → test SSD M.2 khác → kiểm caddy/cáp 2.5-inch nếu máy có → copy file lớn qua USB PowerShare → test RJ45 / microSD đủ thời gian.
Gợi ý quyết định: nếu đã loại trừ sạc, dock, RAM, SSD và caddy mà lỗi vẫn lặp ở sạc/USB-C/boot thì nên kiểm tra sâu và cân nhắc thay đúng mã 213275-1.
Lỗi thường gặp trên Dell Latitude 3430 / 3530 (Main 213275-1)
- Unknown AC Adapter / không nhận đúng sạc: BIOS cảnh báo adapter lạ, pin không sạc hoặc sạc chậm.
- Sáng đèn nhưng không POST: có thể liên quan rail khởi động, RAM, lỗi board hoặc rail LCD.
- USB-C Power Delivery chập chờn: cắm sạc được nhưng pin tăng yếu, hoặc vừa sạc vừa dùng vẫn tụt.
- USB-C xuất màn ngoài không ổn định: cắm dock/hub lúc có hình lúc không.
- HDMI 1.4b mất tín hiệu theo thời gian: lên được lúc đầu nhưng dùng một lúc thì rớt.
- RJ45 dạng gập lỏng / mất link: có mạng lúc đầu nhưng truyền file lớn thì rớt.
- USB PowerShare rớt ổ cứng ngoài: cắm nhẹ vẫn được nhưng copy lâu thì disconnect.
- Treo logo / không nhận ổ: lỗi SSD M.2, caddy/cáp ổ 2.5-inch hoặc nhánh lưu trữ trên main.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | BIOS báo Unknown AC Adapter / pin không sạc |
|---|---|
| Nguyên nhân | Adapter sai chuẩn • jack 4.5mm lỏng • chân nhận diện lỗi • mạch sạc trên board lỗi |
| Cách khoanh vùng | Thử adapter Dell chuẩn → kiểm BIOS → test rung đầu sạc 15–20 phút → kiểm jack → nếu vẫn lỗi, kiểm tra sâu đường sạc |
| Triệu chứng | Cắm USB-C hiện sạc nhưng pin tăng rất chậm |
| Nguyên nhân | Cáp/sạc USB-C yếu • hub/dock lỗi • nhánh Power Delivery không ổn |
| Cách khoanh vùng | Thử sạc USB-C đúng chuẩn → bỏ hub → test sạc trực tiếp → theo dõi pin khi máy tải nhẹ và tải vừa |
| Triệu chứng | Đèn sáng nhưng không lên hình / không POST |
| Nguyên nhân | RAM DDR4 lỗi • rail khởi động lỗi • board lỗi • rail LCD lỗi |
| Cách khoanh vùng | Test từng thanh RAM/từng khe → chạy M-BIST → quan sát LED → nếu nghi LCD thì kết hợp L-BIST / LCD-BIST |
| Triệu chứng | USB-C / HDMI xuất màn ngoài lúc được lúc mất |
| Nguyên nhân | Hub/cáp lỗi • cổng USB-C/HDMI lỗi • nhánh xuất hình không ổn định |
| Cách khoanh vùng | Đổi màn/cáp/dock khác → xuất hình liên tục 15–20 phút → test từng cổng riêng biệt → theo dõi trong lúc máy chạy ứng dụng thực tế |
| Triệu chứng | Treo logo / nhận SSD lúc có lúc không |
| Nguyên nhân | SSD M.2 lỗi • caddy/cáp 2.5-inch secondary lỏng • nguồn lưu trữ không ổn |
| Cách khoanh vùng | Test SSD khác → tháo ổ secondary để boot riêng → reset BIOS → restart nhiều lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ trên mainboard |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Tắt máy hoàn toàn, rút sạc. Với Latitude 3430 / 3530 có thể vào Service Mode bằng cách giữ phím B và nhấn nút nguồn để ngắt điện nội bộ trước khi thao tác sâu.
- Tháo nắp đáy, tháo pin, RAM DDR4, SSD M.2, ổ 2.5-inch secondary nếu có, WLAN/WWAN và các module liên quan; lưu ý máy có WWAN sẽ có thêm micro-SIM / board phụ.
- Tháo cáp màn hình, loa, bàn phím, touchpad, cáp I/O, cáp pin, cáp lưu trữ và khu vực jack sạc trước khi nhấc board ra khỏi khung máy.
- Tháo cụm quạt + heatsink đúng thứ tự ốc, vệ sinh sạch bụi ở hốc gió và khu vực CPU; với dòng i5-1245U nên làm sạch kỹ để tránh lỗi nóng chậm – tụt xung sau khi ráp.
- Đặt main 213275-1 theo đúng cụm cổng: nguồn 4.5mm, USB-C, USB-A, HDMI, RJ45, audio và microSD phải khớp hoàn toàn với thân vỏ 3430 hoặc 3530.
- Ráp lại toàn bộ, bôi keo tản đúng lượng, lắp pin và test POST đầu tiên; nếu máy từng lỗi không hình có thể dùng M-BIST / L-BIST / LCD-BIST để xác nhận nhanh.
- Test kỹ sau thay: nhận sạc, nhận RAM/SSD, test boot nhiều lần, test USB-A/USB-C/HDMI/RJ45/microSD, test copy file lớn và theo dõi độ ổn định trước khi bàn giao.
Checklist test sau khi mua/thay
- Test sạc barrel 4.5mm: BIOS không báo adapter lạ, pin sạc ổn định.
- Test sạc USB-C: máy nhận sạc bình thường, pin tăng đúng khi tải nhẹ.
- Test nguồn: bật/tắt nhiều lần; không còn lỗi đèn sáng nhưng đứng máy.
- Test RAM: nhận đủ dung lượng; test từng khe nếu máy từng báo lỗi.
- Test SSD M.2 và ổ 2.5-inch secondary: boot ổn định, restart nhiều lần không treo logo.
- Test USB 3.2 Gen 1 / PowerShare: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test USB-C xuất hình: dùng cáp / hub / dock phù hợp để kiểm tra thực tế.
- Test HDMI và RJ45: xuất màn ngoài ổn định, truyền file qua LAN 10–15 phút.
- Test microSD: đọc/ghi thử để bắt lỗi nhận rồi mất.
- Test nhiệt: mở tải thực tế văn phòng nặng / nhiều tab / video call để theo dõi độ ổn định.
Giá linh kiện & giá thay Dell Latitude 3430 / 3530
Giá main 213275-1 (linh kiện)
Giá phụ thuộc tình trạng board, tình trạng jack sạc, USB-C, RJ45, mức oxy hóa, có còn đủ khu vực lưu trữ phụ hay không và mức độ đồng bộ với thân máy 3430 hoặc 3530 thực tế. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh hệ thống tản, kiểm tra mạch sạc, kiểm tra cổng và test tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý.
Thay cho Dell Latitude 3430 / 3530 có lấy ngay không?
Nếu có sẵn đúng board 213275-1, thời gian thay và kiểm tra thường có thể hoàn tất trong ngày. Trường hợp cần test thêm phần sạc, test boot lưu trữ, test dock USB-C hoặc theo dõi lỗi cổng theo thời gian thì kỹ thuật sẽ báo trước để tránh giao máy khi chưa test đủ.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (nhận sạc ổn định + boot bền + USB-C/HDMI/RJ45 hoạt động đều + lưu trữ M.2 không còn treo + dùng văn phòng dài không phát sinh lỗi chập chờn).
Khách doanh nghiệp: “Máy báo adapter lạ, lúc sạc được lúc không, cắm màn ngoài qua hub thì chập chờn, làm việc nhiều tab là đơ nhẹ. Sau khi thay xong máy nhận sạc ổn hơn, xuất màn ngoài đều và dùng văn phòng liên tục không còn khó chịu như trước.”
Phản hồi kỹ thuật: “Đã test sạc đầu kim và USB-C, test RAM DDR4, test SSD M.2, test boot nhiều lần, test USB-A/USB-C/HDMI/RJ45/microSD, test copy file lớn và kiểm tra lại khu vực jack nguồn trước khi bàn giao.”
Câu hỏi thường gặp
Latitude 3430 / 3530 báo Unknown AC Adapter có phải luôn do main không?
Không hẳn. Dòng này có thể báo lỗi do adapter không đúng chuẩn, jack 4.5mm lỏng, chân nhận diện adapter hoặc tiếp xúc nguồn vào kém. Nên thử adapter Dell đúng chuẩn, kiểm BIOS và kiểm tra jack trước. Nếu đã loại trừ phần ngoài mà vẫn lỗi thì lúc đó mới ưu tiên kiểm tra sâu motherboard.
Cắm hub USB-C bị chập chờn màn ngoài có nên kết luận lỗi board ngay không?
Không nên kết luận vội. Latitude 3430 / 3530 hỗ trợ USB-C DisplayPort và Power Delivery, nhưng không phải hub nào cũng ổn định. Nên đổi cáp, đổi hub hoặc cắm màn trực tiếp qua USB-C / HDMI để loại trừ thiết bị ngoài trước khi quy lỗi mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên ba nhóm: test nhận sạc không báo adapter lạ, test boot lưu trữ M.2/2.5 inch nhiều lần và test cổng USB-C/HDMI/RJ45 đủ thời gian. Nếu máy từng không hình, nên kiểm lại thêm M-BIST hoặc LCD-BIST để yên tâm hơn.
