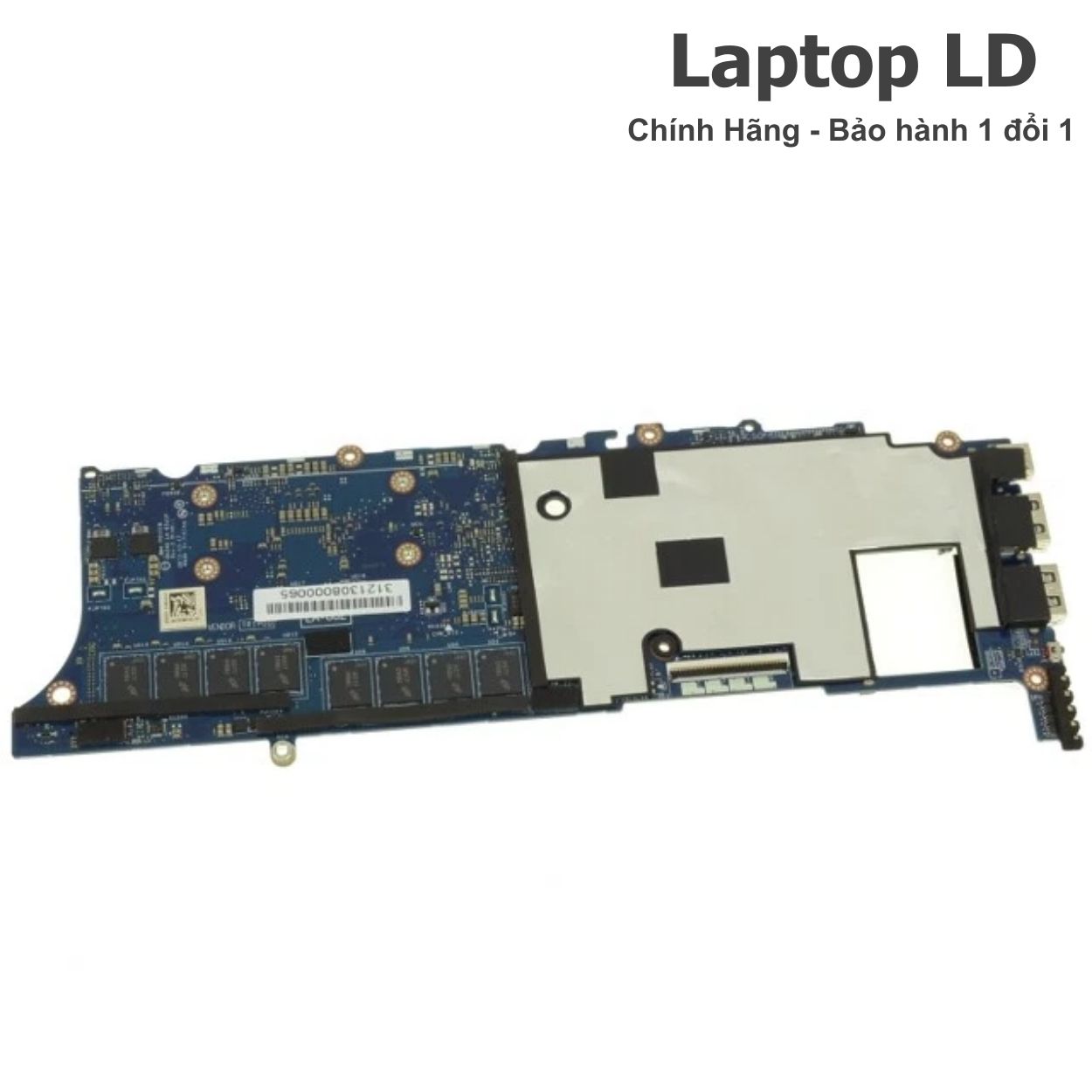

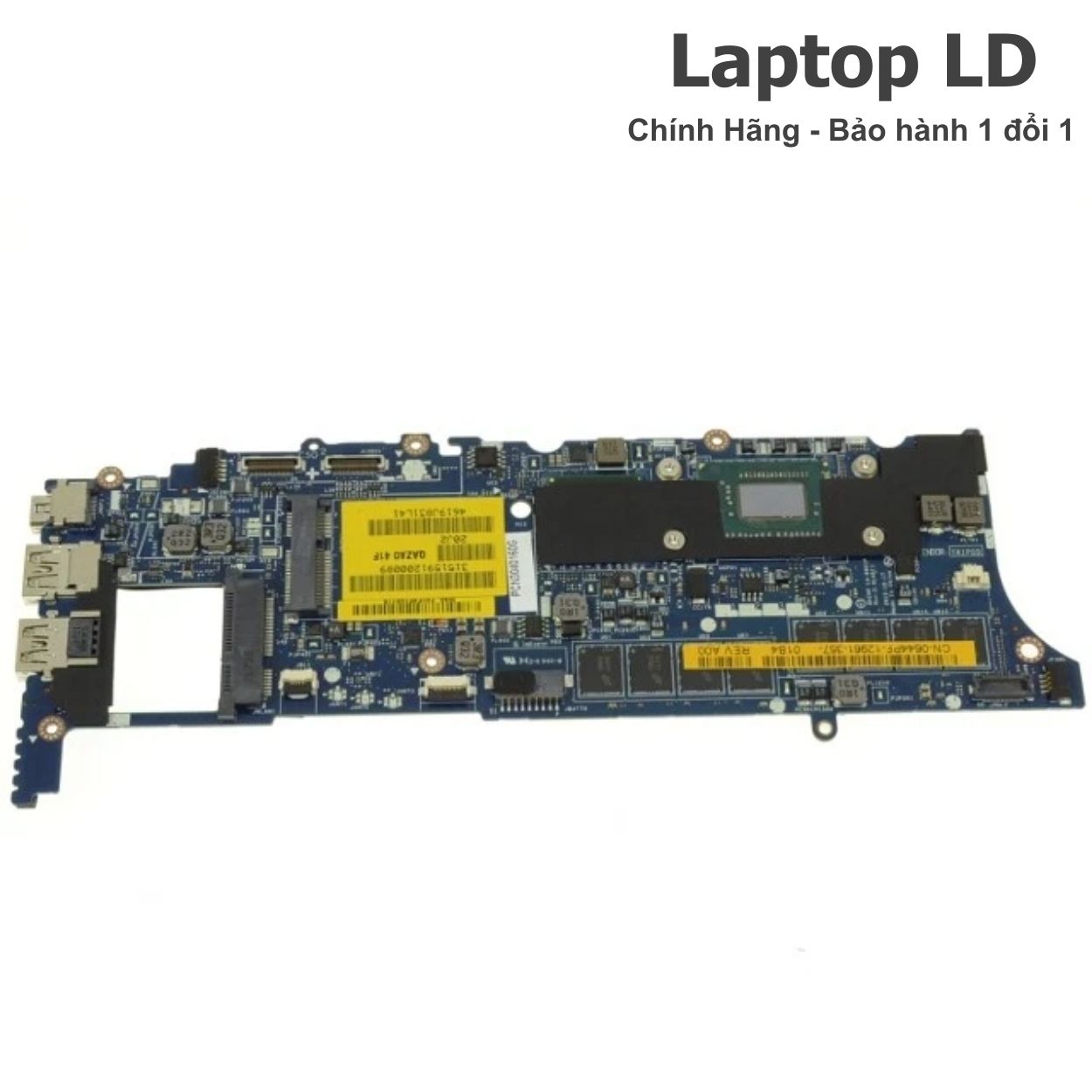

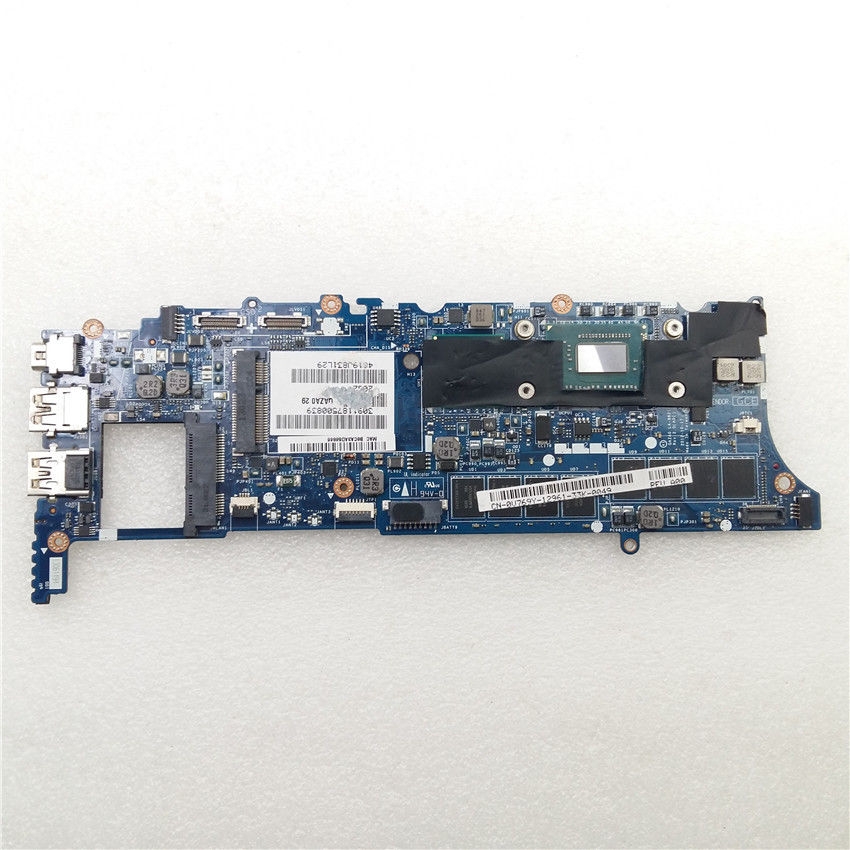

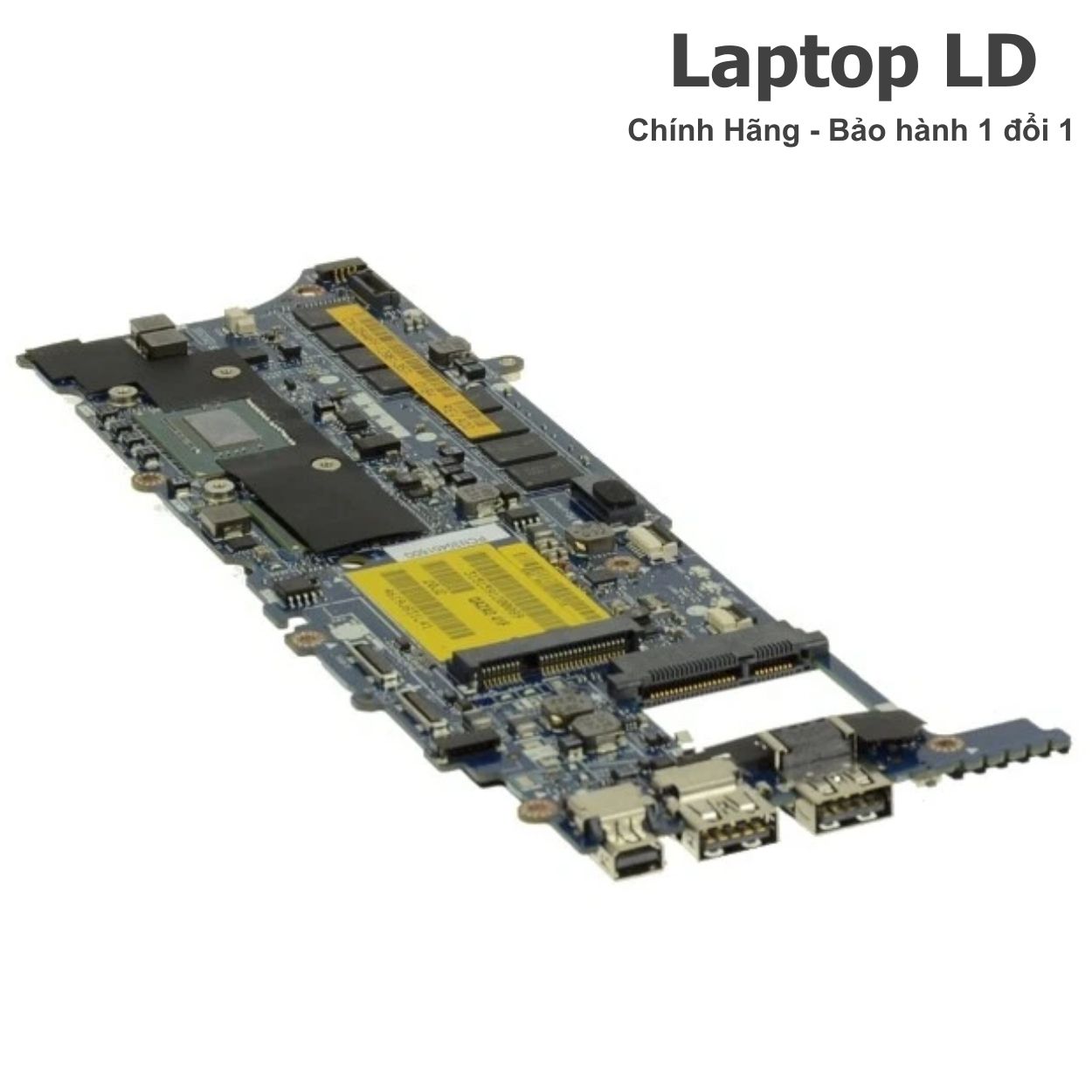

Main Dell XPS 12 9Q23 – bo mạch chủ LA-8821P (Core i5-3337U – 12.5" Ultrabook Convertible)
Bo mạch chủ laptop Dell XPS 12 9Q23 dùng motherboard LA-8821P là dòng ultrabook convertible 12.5" nổi bật với thiết kế xoay lật màn hình (bản lề/gọng xoay đặc trưng), khung máy gọn, màn hình đẹp và hướng đến nhu cầu di chuyển, làm việc văn phòng, học tập. Máy sử dụng CPU Intel Core i5-3337U (Ivy Bridge, dạng BGA hàn trực tiếp), tối ưu điện năng nhưng vẫn đảm bảo hiệu năng cho tác vụ thường ngày. Do thân máy mỏng, linh kiện tập trung dày và cụm màn hình xoay có nhiều cáp (cáp LVDS/eDP, cáp cảm ứng tùy phiên bản), mainboard laptop của XPS 12 9Q23 thường phát sinh lỗi liên quan sạc/nguồn, treo – tắt theo nhiệt, lỗi nhận SSD mSATA/ổ lưu trữ, và lỗi cổng I/O do cắm rút nhiều hoặc do gãy/mỏi cáp theo cơ cấu xoay.
Khi bo mạch hệ thống LA-8821P gặp lỗi thuộc khối nguồn – sạc, lỗi khối xử lý BGA, lỗi PCH/đường lưu trữ hoặc hư hại mạch nặng, thay đúng bo mạch chủ laptop theo mã sẽ giúp máy ổn định trở lại: nhận sạc và pin tốt, boot ổn định, nhận lưu trữ đúng, hoạt động I/O (USB/HDMI/Audio) đều và hạn chế lỗi tái diễn do sửa chữa chắp vá. Kỹ thuật sẽ đối chiếu đúng phiên bản theo layout cổng, cấu hình lưu trữ và biến thể màn hình để đảm bảo lắp khớp.
👉 Phù hợp thay thế khi bo mạch chủ laptop Dell XPS 12 9Q23 bị: không lên nguồn, bật rồi tắt, lên nguồn nhưng không hiển thị, sạc chập chờn/không nhận pin, nhận ổ lưu trữ chập chờn, lỗi USB/HDMI/Audio/Wi-Fi, hoặc máy treo – tự tắt khi dùng lâu.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Dell XPS 12 9Q23 (LA-8821P)?
Không phải lỗi nào cũng phải thay motherboard. Bạn nên cân nhắc thay bo mạch chủ laptop LA-8821P khi gặp các trường hợp sau và đã loại trừ linh kiện rời cơ bản:
- Máy không lên nguồn, hoặc lên nguồn rồi tắt nhanh 2–10 giây lặp lại.
- Máy lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử thao tác xả nguồn.
- Sạc chập chờn: nhận sạc theo tư thế, báo sạc lúc có lúc không, hoặc không sạc pin dù pin còn tốt.
- Nhận ổ lưu trữ chập chờn (mSATA/SSD): boot lỗi, đứng khi copy dữ liệu lớn, hoặc báo không tìm thấy ổ.
- Hiển thị chập chờn theo góc xoay màn: mở góc này lên hình, đổi góc khác mất hình (cần loại trừ cáp nhưng thường liên quan cụm kết nối).
- USB/HDMI/Audio/Wi-Fi hoạt động không ổn định, mất tín hiệu ngẫu nhiên hoặc theo thời gian.
- Mainboard bị ẩm/oxy hóa, cháy linh kiện nguồn hoặc chập mạch khiến lỗi tái diễn.
Lợi ích khi thay bo mạch chủ LA-8821P tại Laptop LD
- Bo mạch đúng mã LA-8821P, đúng dòng Dell XPS 12 9Q23 (đối chiếu layout cổng theo máy).
- Kiểm tra tương thích trước khi lắp: CPU Core i5-3337U (BGA), RAM onboard, lưu trữ mSATA/SSD và cụm hiển thị theo phiên bản.
- Ưu tiên độ ổn định khi dùng di động: hạn chế rủi ro do board khác mã/khác thiết kế dù nhìn gần giống.
- Test theo checklist thực tế: sạc 19.5V, nhận pin, nhận lưu trữ, hiển thị theo nhiều góc xoay, USB/Wi-Fi/Audio.
- Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).
Lỗi thường gặp trên bo mạch hệ thống Dell XPS 12 9Q23 (LA-8821P)
- Không lên nguồn hoặc lên rồi tắt theo nhịp: thường liên quan khối nguồn chính, mạch bảo vệ và đường cấp 3V/5V/CPU.
- Sạc chập chờn: nhận sạc theo tư thế, pin không sạc ổn định (liên quan mạch sạc và khu vực DC-IN).
- Lỗi hiển thị theo góc xoay: mở một góc có hình, đổi góc mất hình/nhấp nháy (đặc trưng dòng xoay, cần kiểm tra cáp và đường tín hiệu trên mainboard laptop).
- Nhận mSATA/ổ lưu trữ không ổn định: boot lỗi, copy file lớn dễ đứng máy (đường dữ liệu/nguồn cấp ổ hoặc khu vực PCH liên quan).
- Lỗi nhiệt: dùng lâu nóng rồi treo/tắt; thân máy mỏng, keo tản nhiệt khô làm nhiệt dâng nhanh gây mất ổn định.
- USB nhận yếu/chập chờn: đặc biệt khi cắm thiết bị ngốn điện (ổ cứng ngoài), có thể do cấp nguồn cổng suy hoặc IC I/O nóng lâu.
- Wi-Fi/Bluetooth lúc được lúc không: có thể do card/anten hoặc phần cấp nguồn/đường tín hiệu trên motherboard (cần test loại trừ).
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard Dell XPS 12 9Q23 đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
XPS 12 9Q23 là máy convertible xoay màn, nên tháo lắp cần cẩn thận ở khu vực cáp màn hình và cơ cấu bản lề xoay. Thao tác sai có thể làm mỏi cáp, gãy ngàm cáp hoặc gây lỗi hiển thị chập chờn theo góc sử dụng.
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter 19.5V và xả nguồn (giữ nút nguồn vài giây) trước khi thao tác.
- Tháo đáy máy theo đúng chuẩn ốc, phân loại ốc; thao tác nhẹ tay để tránh cong nắp.
- Ngắt pin trước để đảm bảo an toàn khi tháo cáp và linh kiện khác.
- Tháo ổ lưu trữ (mSATA/SSD tùy cấu hình) và các module liên quan (Wi-Fi/anten nếu cần), ghi nhớ đường đi cáp.
- Ngắt cáp màn hình và cáp liên quan đến cơ cấu xoay theo đúng khóa; tránh kéo giật gây rách cáp.
- Tháo motherboard cũ và lắp bo mạch chủ laptop LA-8821P đúng vị trí; kiểm tra thẳng hàng cổng và khung.
- Test sơ bộ trước khi ráp kín: thử nhận sạc, vào BIOS, nhận ổ lưu trữ, kiểm tra hiển thị theo nhiều góc; sau đó ráp hoàn thiện và chạy test theo checklist.
Khuyến nghị không tự thay tại nhà nếu thiếu dụng cụ và kinh nghiệm, vì cơ cấu xoay màn và cáp tín hiệu là phần nhạy nhất của dòng XPS 12 9Q23.
Thông số kỹ thuật bo mạch chủ Dell XPS 12 9Q23 (LA-8821P)
| Mã bo mạch | LA-8821P |
|---|---|
| Dòng máy | Dell XPS 12 9Q23 (12.5 inch convertible) |
| Nền tảng | Intel Ivy Bridge |
| CPU |
Intel Core i5-3337U Dạng BGA hàn trực tiếp trên bo mạch chủ laptop 2 nhân 4 luồng Xung cơ bản 1.8GHz (tùy cấu hình) |
| Chipset / PCH | Intel HM77 (Series 7 PCH) |
| GPU | Intel HD Graphics 4000 (tích hợp theo CPU) |
| RAM | RAM onboard (tùy phiên bản dung lượng) |
| Lưu trữ | mSATA SSD (tùy phiên bản dung lượng) / lưu trữ theo cấu hình máy |
| Màn hình | 12.5 inch HD 1366×768 hoặc FHD 1920×1080 (tùy phiên bản) |
| Cổng kết nối |
USB (tùy phiên bản số lượng) Mini DisplayPort/HDMI (tùy thiết kế) Audio jack 3.5mm |
| Kết nối mạng | Wi-Fi • Bluetooth (tùy card/module theo máy) |
| Âm thanh | HD Audio |
| Tản nhiệt | Quạt + heatsink mỏng + ống đồng (tùy cấu hình) |
| Adapter | 19.5V • Công suất thường gặp 45W/65W (tùy cấu hình) |
Lưu ý: LA-8821P có thể có khác biệt theo phiên bản XPS 12 9Q23 (layout cổng, loại màn, cấu hình lưu trữ mSATA). Khi thay bo mạch chủ laptop cần đối chiếu đúng phiên bản thực tế để khớp cổng và hoạt động ổn định.
Kinh nghiệm thay bo mạch chủ Dell XPS 12 9Q23
- Kiểm tra adapter 19.5V và jack nguồn trước: jack lỏng có thể gây sạc chập chờn và dễ nhầm với lỗi motherboard.
- Test hiển thị theo nhiều góc xoay: mở/đóng và thay đổi góc để bắt lỗi chập chờn theo cáp/cơ cấu xoay.
- Test mSATA/ổ lưu trữ bằng copy dữ liệu lớn liên tục để bắt lỗi đứng máy/rớt ổ theo nhiệt.
- Vệ sinh tản nhiệt và thay keo khi thay main laptop: máy mỏng dễ nóng, keo khô làm treo/tắt khi dùng lâu.
- Test USB bằng cả thiết bị nhẹ và thiết bị ngốn điện để kiểm tra cấp nguồn cổng ổn định.
- Test Wi-Fi/Bluetooth ở khoảng cách thực tế, kiểm tra độ ổn định khi tải (download/copy) để tránh lỗi chập chờn.
Quy trình thay mainboard laptop Dell XPS 12 9Q23 tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Tiếp nhận máy, kiểm tra tổng thể theo triệu chứng: nguồn, sạc 19.5V, hiển thị, nhận mSATA/ổ, Wi-Fi/Bluetooth, âm thanh và cổng I/O.
- Khoanh vùng lỗi: loại trừ lỗi adapter, pin, lưu trữ; kiểm tra dấu hiệu oxy hóa, chạm mạch và lỗi mạch sạc/nguồn.
- Tháo máy đúng quy trình: tháo đáy – ngắt pin – tháo mSATA/module – ngắt cáp màn theo cơ cấu xoay – tách bo mạch chủ laptop.
- Vệ sinh tản nhiệt, làm sạch bụi và thay keo tản nhiệt; kiểm tra quạt/heatsink.
- Lắp motherboard LA-8821P, cố định khung và đi lại cáp đúng đường; kiểm tra khu vực cáp màn và bản lề.
- Test sơ bộ trước khi ráp kín: nhận sạc, vào BIOS, nhận ổ, kiểm tra hiển thị theo nhiều góc xoay.
- Ráp hoàn thiện, chạy test theo checklist và theo dõi nhiệt – độ ổn định trước khi bàn giao.
Checklist test sau khi thay
- Test khởi động lặp: tắt/mở nhiều lần để bắt lỗi “lên rồi tắt” và lỗi ngẫu nhiên khi máy nguội/nóng nhẹ.
- Test sạc & pin: nhận adapter 19.5V ổn định, không chập chờn khi rung nhẹ jack; kiểm tra trạng thái sạc/xả và nhận pin.
- Test hiển thị theo góc xoay: xoay màn nhiều góc, gập mở nhiều lần để kiểm tra mất hình/nhấp nháy theo tư thế.
- Test lưu trữ mSATA/SSD: nhận ổ, copy file dung lượng lớn liên tục để kiểm tra rớt ổ/đứng máy và tốc độ ổn định.
- Test USB: kiểm tra từng cổng bằng chuột/USB/ổ cứng ngoài; đảm bảo nhận thiết bị ổn định.
- Test mạng & âm thanh: Wi-Fi/Bluetooth, loa, jack tai nghe/mic.
- Test xuất màn (nếu có miniDP/HDMI): xuất hình và chạy video lâu để kiểm tra chập chờn.
- Chạy liên tục 25–40 phút: kết hợp tác vụ (web/video/copy) để theo dõi nhiệt độ và độ ổn định của motherboard.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop Dell XPS 12 9Q23 bao nhiêu?
Chi phí thay main laptop Dell XPS 12 9Q23 (LA-8821P – Core i5-3337U) phụ thuộc vào phiên bản bo mạch (layout cổng, cấu hình lưu trữ mSATA), tình trạng linh kiện và mức độ hư hại thực tế (lỗi sạc/nguồn, lỗi hiển thị theo cáp xoay, lỗi I/O). Dòng xoay màn cần kiểm tra thêm tính ổn định hiển thị theo nhiều góc, vì vậy trung tâm sẽ kiểm tra – báo giá trước khi thay để đúng phiên bản và tránh phát sinh không cần thiết.
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện, thống nhất phương án trước khi lắp.
- Không phát sinh chi phí nếu không đồng ý thay.
Để có giá chính xác, bạn nên mang máy đến trung tâm để đối chiếu đúng phiên bản bo mạch chủ laptop LA-8821P theo máy.
Thay motherboard Dell XPS 12 9Q23 có lấy ngay không?
Nếu có sẵn mainboard laptop LA-8821P đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng biến thể theo layout cổng/lưu trữ hoặc cần thêm thời gian test hiển thị theo nhiều góc xoay và test mSATA ổn định theo nhiệt, kỹ thuật sẽ thông báo phương án phù hợp trước khi tiến hành.
- Kiểm tra – tư vấn theo đúng lỗi thực tế của motherboard.
- Thay bo mạch chủ, vệ sinh tản nhiệt và test theo checklist đầy đủ.
- Bàn giao sau khi xác nhận máy hoạt động ổn định, hiển thị theo góc xoay tốt và lưu trữ hoạt động ổn định.
Motherboard LA-8821P chính hãng & cam kết kỹ thuật
Bo mạch LA-8821P sử dụng tại Laptop LD là linh kiện đúng mã, lắp đặt và test đầy đủ sau khi thay. Với XPS 12 9Q23, kỹ thuật ưu tiên kiểm tra nhóm sạc/nguồn, độ ổn định lưu trữ mSATA và hiển thị theo cơ cấu xoay vì đây là các điểm ảnh hưởng trực tiếp trải nghiệm sử dụng.
- Kiểm tra đường sạc 19.5V, mạch sạc – nhận pin và tình trạng jack nguồn trước khi bàn giao.
- Test lưu trữ mSATA bằng thao tác copy file lớn để hạn chế lỗi đứng máy/rớt ổ khi dùng thực tế.
- Test hiển thị theo nhiều góc xoay và test cổng I/O theo checklist.
- Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).
Tư vấn – kiểm tra – báo giá trước khi thay. Hỗ trợ giao hàng toàn quốc.
Đánh giá khách hàng
Khách dùng di chuyển: “XPS 12 9Q23 trước xoay màn hay bị chớp rồi mất hình, có hôm còn đứng máy khi mở file nặng. Thay bo mạch chủ laptop xong hiển thị ổn theo mọi góc, mSATA chạy ổn hơn, không còn treo vặt.”
Phản hồi sau kiểm tra: “Đã test sạc 19.5V theo nhiều tư thế jack, test hiển thị theo nhiều góc xoay, test mSATA copy file lớn liên tục, kiểm tra USB/âm thanh/Wi-Fi và chạy liên tục 30+ phút để theo dõi nhiệt – độ ổn định của motherboard trước khi bàn giao.”
Câu hỏi thường gặp
Main LA-8821P (Core i5-3337U) của XPS 12 9Q23 có nâng cấp CPU/RAM được không?
Không. CPU i5-3337U là dạng BGA hàn trực tiếp và RAM của XPS 12 9Q23 là RAM onboard theo bo mạch chủ laptop, không nâng cấp theo kiểu thay CPU/RAM rời.
Vì sao XPS 12 9Q23 hay bị chập chờn màn theo góc xoay?
Do thiết kế xoay màn sử dụng cáp tín hiệu chạy qua cơ cấu bản lề/gọng xoay. Khi cáp mỏi, tiếp xúc kém hoặc đường tín hiệu liên quan suy hao, màn hình có thể nhấp nháy/mất hình theo góc. Vì vậy khi kiểm tra cần test theo nhiều góc và loại trừ cáp trước khi kết luận lỗi bo mạch hệ thống.
Máy dùng lưu trữ mSATA, thay mainboard có cần đối chiếu đúng phiên bản không?
Có. LA-8821P có thể có biến thể theo layout cổng và cấu hình lưu trữ. Khi thay motherboard cần đối chiếu đúng phiên bản thực tế để khớp cổng, nhận mSATA ổn định và tránh lỗi phát sinh sau khi lắp.
