Main Dell Studio 1735 | 1737 | DA0GM5MB8F0 REV:F
GIỮ NGUYÊN 100% FORM + ĐỦ TẤT CẢ CÁC KHỐI. KHÔNG ĐƯỢC CẮT, KHÔNG ĐƯỢC RÚT GỌN, KHÔNG ĐƯỢC LƯỢC LINK. THIẾU 1 KHỐI COI NHƯ SAI.
Dell Studio 17 (1735/1737) là dòng 17" đời Core 2 Duo (thiên giải trí, loa lớn/âm thanh 5.1), nên lỗi trên main laptop thường có “chất” riêng: không nhận sạc (BIOS báo adapter unknown) kéo theo không sạc pin, bật lên rồi tắt, màn hình đen nhưng máy vẫn chạy, treo logo Dell, hoặc lỗi I/O kiểu HDMI có hình nhưng không tiếng, USB rớt khi tải, IEEE 1394 (FireWire) chập chờn. Với mã DA0GM5MB8F0 REV:F (bo mạch chủ laptop / motherboard / mainboard laptop – Main máy tính xách tay), điểm khác biệt của Studio 1735/1737 là cấu trúc có charger board / DC jack board tách rời, nên lỗi sạc đôi khi đến từ board sạc phụ hoặc giắc DC-in, không nhất thiết “chết” cả main. Ngoài ra, bản card rời ATI Mobility Radeon HD 3650 hay lộ lỗi theo nhiệt: máy chạy nhẹ vẫn ổn nhưng xem phim/đồ họa 10–25 phút là đen màn/treo, vì nhiệt tích tụ trong thân 17" và linh kiện VRM suy theo thời gian.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DA0GM5MB8F0 REV:F cho Dell Studio 1735/1737.
- Studio 1735/1737 có charger board (board sạc phụ) tách rời. Khi đặt bo mạch chủ laptop nên đối chiếu thêm: tình trạng charger board, dây/cổng DC-in và socket/cáp liên kết giữa 2 board.
- Nên test theo “đúng bệnh Studio”: nhận adapter trong BIOS, sạc pin, test HDMI âm thanh, test FireWire và test tải nhiệt 25–35 phút.
- Phù hợp lỗi lặp: adapter unknown/không sạc pin, bật tắt, đen màn theo nhiệt, hoặc nhiều cổng I/O lỗi đồng thời.
- Thay mainboard laptop + kiểm tra/đổi charger board nếu cần + vệ sinh tản + thay keo + kiểm tra cụm cổng HDMI/VGA/USB/IEEE1394.
- Chạy test theo thời gian để bắt lỗi “cắm sạc báo unknown” hoặc “nóng mới đen màn/treo”.
Mua DA0GM5MB8F0 REV:F: đúng mã Studio 1735/1737 – bắt buộc test sạc (BIOS) & test cổng giải trí
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: DA0GM5MB8F0 • REV:F
- Dòng: Dell Studio 1735 / 1737 (17")
- Cần đối chiếu: charger board/DC-in, HDMI/VGA, IEEE 1394, ExpressCard, 8-in-1
Hợp lỗi không nhận adapter/không sạc pin, đen màn theo nhiệt hoặc lỗi cổng khó ổn định.
- Kiểm tra chuỗi nhận adapter (BIOS) & mạch sạc
- Vệ sinh tản 17" + thay keo, test nhiệt
- Test HDMI (hình + tiếng), USB, IEEE1394, LAN theo checklist
Gọi/nhắn để đối chiếu đúng Studio 1735/1737, xác định chuẩn DA0GM5MB8F0 REV:F, kiểm tra charger board/DC-in và báo giá theo tình trạng thực tế.

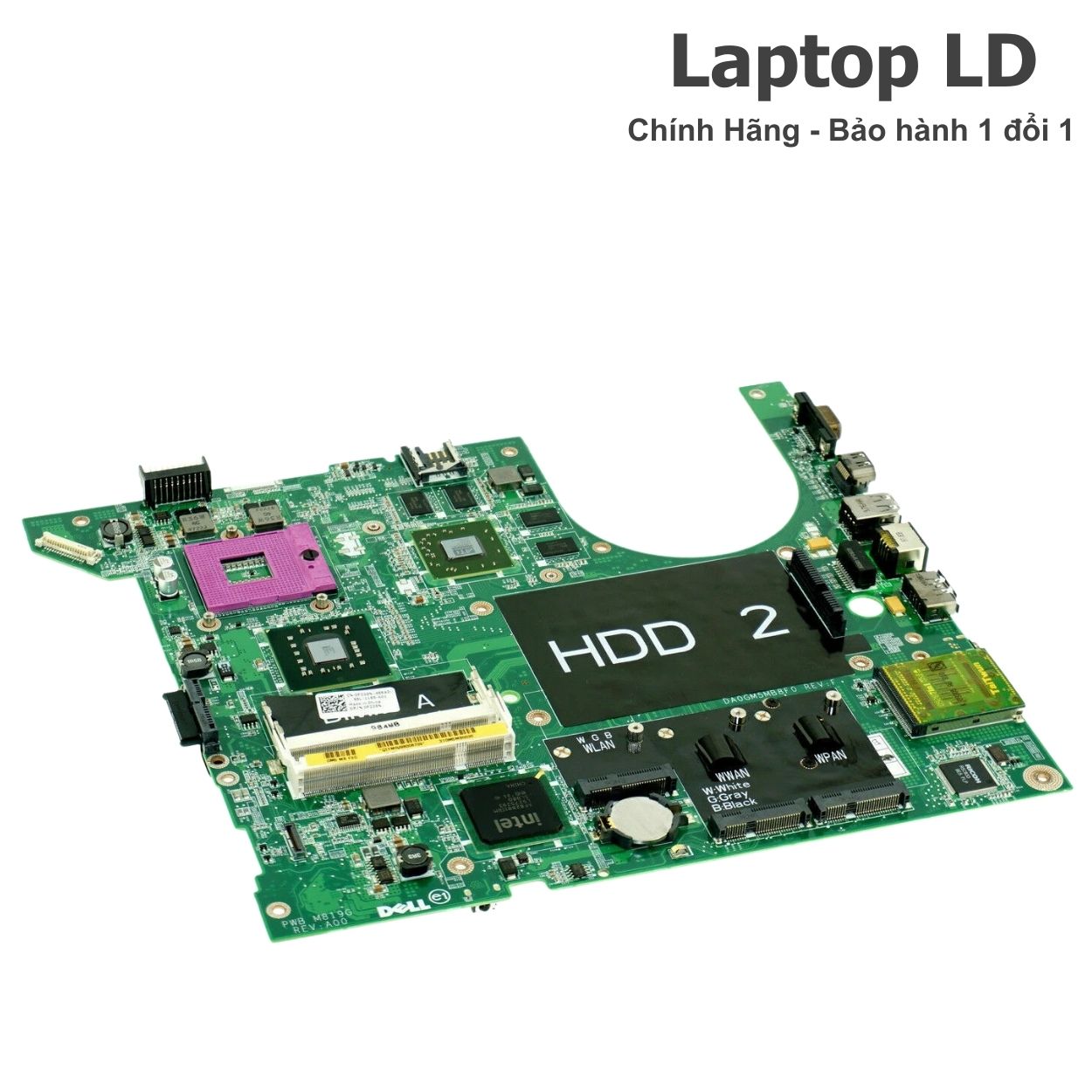

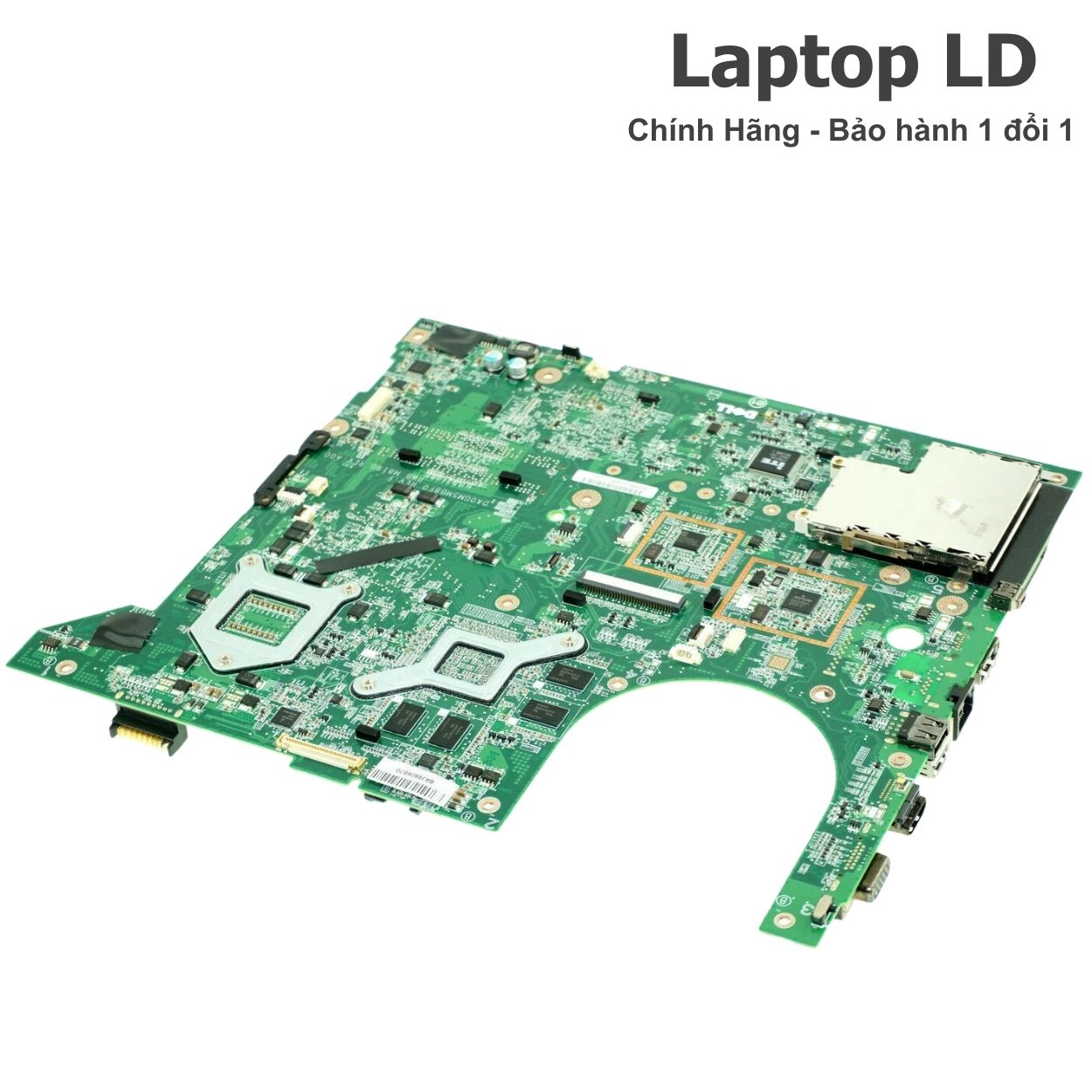

Hình ảnh tham khảo (DA0GM5MB8F0 REV:F & cụm cổng)
- BIOS báo “AC Adapter = Unknown”: máy vẫn chạy nhưng không sạc pin và có thể tụt hiệu năng; thường liên quan DC-in/charger board hoặc đường nhận adapter, nên phải test đúng chuỗi nhận sạc.
- Không sạc pin dù adapter chuẩn: ưu tiên kiểm tra charger board (board sạc phụ) và cáp/connector sang main; Studio 17 hay “hỏng phụ mà tưởng hỏng main”.
- Đen màn/treo khi xem phim hoặc chạy đồ họa: bản ATI Mobility Radeon HD 3650 dễ lộ lỗi theo nhiệt; cần test tải 25–35 phút để bắt bệnh.
- HDMI có hình nhưng không tiếng: riêng dòng này hay do driver/codec hoặc nhánh audio-out qua HDMI; cần test xuất HDMI kèm audio liên tục 10 phút.
- USB rớt khi copy nặng: máy có tổng 5 cổng USB 2.0, nếu nhánh 5V I/O yếu sẽ rớt theo tải; copy file lớn 15–20 phút để bắt đúng bệnh.
- IEEE 1394 (FireWire) chập chờn: thường do cổng lỏng/oxy hóa; test thiết bị FireWire và rung nhẹ đầu cắm để phát hiện tiếp xúc kém.
- Nóng quạt gào rồi tắt: thân 17" hút bụi mạnh, tản bít + keo khô khiến VRM suy; bắt buộc vệ sinh tản và stress nhiệt đủ lâu.
- Phím media/đèn điều khiển không hoạt động: Studio 17 có cáp media control buttons riêng; lỏng cáp gây lỗi “tưởng main” nhưng thực ra do cable/connector.
- Âm thanh rè/mất kênh: dòng này dùng HD Audio đa kênh, gặp lỗi do jack/board audio; cần test loa + jack tai nghe/mic kỹ, tránh bỏ sót lỗi phụ.
- Oxy hóa cụm cổng sau thời gian dài: VGA/HDMI/USB/IEEE1394 nằm dày một bên, dễ bám bụi ẩm; cần soi kỹ chân cổng và làm sạch trước khi kết luận lỗi main laptop.
Thông số kỹ thuật Dell Studio 1735/1737 (DA0GM5MB8F0 REV:F)
| Mã | DA0GM5MB8F0 • REV:F |
|---|---|
| Dòng máy | Dell Studio 1735 / 1737 (17") |
| Nền tảng | Intel Core 2 Duo (Penryn) • chipset nhóm PM45/GM45 |
| CPU | Socket P (mPGA478MN) • Core 2 Duo dòng T (ví dụ T8xxx/T9xxx) |
| GPU | ATI Mobility Radeon HD 3650 • 256MB GDDR2 |
| RAM | DDR2 SO-DIMM PC2-6400 (800MHz) • tối đa 8GB |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 17" (tỉ lệ 16:10) • phổ biến 1440×900 |
| Cổng kết nối | 5× USB 2.0 • LAN RJ45 Gigabit • HDMI (HDMI 1.2) • VGA • IEEE 1394a 4-pin • ExpressCard • 8-in-1 card reader • IR |
| Kết nối | Wi-Fi (Mini-Card) • Bluetooth (Mini-Card) • WWAN (tùy lắp card) |
| Adapter | 19.5V Dell • nhận adapter trong BIOS để sạc pin (liên quan DC-in/charger board) |
Lưu ý: Studio 1735/1737 có cấu trúc charger board/DC jack board tách rời. Khi thay mainboard laptop DA0GM5MB8F0 REV:F, nên kiểm tra đồng thời charger board và dây/cổng liên kết để tránh lỗi sạc tái diễn.
Khi nào nên thay linh kiện DA0GM5MB8F0 REV:F cho Dell Studio 1735/1737?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- BIOS báo adapter unknown, không sạc pin dù adapter đúng chuẩn và đã xử lý DC-in/charger board nhưng vẫn lỗi.
- Bật lên rồi tắt lặp lại, hoặc không lên nguồn dù đã test tối giản.
- Đen màn/treo theo nhiệt khi xem phim/đồ họa, test tải 25–35 phút là lặp lại.
- HDMI/VGA/USB/IEEE1394 lỗi chập chờn theo thời gian, đã vệ sinh cổng và đổi thiết bị test.
- Nóng sập dù đã vệ sinh tản và thay keo đúng chuẩn.
- Board có dấu ẩm/oxy hóa lan, đặc biệt quanh cụm cổng dày và khu vực nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DA0GM5MB8F0 REV:F: phương án nào hợp lý hơn?
- BIOS báo adapter unknown: kiểm tra/thay DC-in & charger board, test nhận adapter trong BIOS.
- Nóng/quạt gào: vệ sinh tản + thay keo, stress 25–35 phút.
- HDMI không tiếng: kiểm tra driver/thiết lập âm thanh HDMI, test lại với TV/monitor khác.
- USB/IEEE1394 chập chờn: vệ sinh cổng, test theo tải để phân biệt lỗi tiếp xúc.
- Không nhận adapter/không sạc pin do mạch nhận adapter lỗi sâu (đã loại trừ DC-in/charger board).
- Bật tắt do standby/VRM lỗi, khó ổn định sau sửa vặt.
- Đen màn/treo theo nhiệt lặp lại khi test tải đồ họa.
- Nhiều cổng I/O lỗi đồng thời hoặc oxy hóa lan nặng.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell chuẩn → vào BIOS kiểm tra có nhận adapter không → kiểm tra/thay DC-in + charger board → vệ sinh tản + thay keo → test HDMI (hình + tiếng) → stress 25–35 phút → nếu vẫn không nhận adapter hoặc đen màn theo nhiệt, cân nhắc thay đúng main laptop DA0GM5MB8F0 REV:F.
Lỗi thường gặp trên Studio 1735/1737 (DA0GM5MB8F0 REV:F)
- BIOS không nhận adapter: báo unknown, kéo theo không sạc pin.
- Bật lên rồi tắt: standby/VRM suy hoặc chạm tải.
- Đen màn/treo theo nhiệt: nhánh GPU/VRM đồ họa lộ bệnh khi tải.
- HDMI có hình không tiếng: nhánh audio HDMI/thiết lập/driver cần test kỹ.
- USB rớt khi tải: nhánh I/O 5V yếu hoặc cổng mòn/oxy hóa.
- IEEE1394 chập chờn: cổng lỏng, tiếp xúc kém theo rung.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | BIOS báo adapter unknown, pin không sạc |
|---|---|
| Nguyên nhân | DC-in lỏng/đứt • charger board lỗi • đường nhận adapter trên main lỗi |
| Cách khoanh vùng | Thử adapter Dell chuẩn → vào BIOS kiểm tra nhận adapter → kiểm tra/thay DC-in + charger board → nếu vẫn unknown, khoanh vùng mạch nhận adapter trên mainboard laptop |
| Triệu chứng | Bật lên rồi tắt / quạt quay rồi tắt |
| Nguyên nhân | Nguồn standby 3V/5V suy • chạm tải I/O • VRM CPU/GPU bất thường |
| Cách khoanh vùng | Test tối giản (1 RAM, tháo HDD, rút thiết bị) → nếu vẫn tắt, kiểm tra standby/VRM và chạm tải |
| Triệu chứng | Đen màn/treo sau 10–25 phút xem phim/đồ họa |
| Nguyên nhân | Nhiệt cao • VRM suy theo nhiệt • nhánh GPU/hiển thị lỗi |
| Cách khoanh vùng | Vệ sinh tản + thay keo → stress 25–35 phút → theo dõi nhiệt/ổn định → nếu vẫn đen màn, khoanh vùng VRM/GPU |
| Triệu chứng | HDMI có hình nhưng không tiếng |
| Nguyên nhân | Thiết lập audio sai • driver/codec • nhánh audio HDMI không ổn |
| Cách khoanh vùng | Chọn đúng thiết bị phát HDMI → đổi dây/TV → test liên tục 10 phút → nếu vẫn mất tiếng ngắt quãng, khoanh vùng nhánh audio HDMI |
| Triệu chứng | USB rớt khi copy nặng / IEEE1394 chập chờn |
| Nguyên nhân | Cổng mòn/oxy hóa • nhánh I/O yếu • tiếp xúc kém theo rung |
| Cách khoanh vùng | USB: copy file lớn 15–20 phút → IEEE1394: test thiết bị + rung nhẹ đầu cắm → nếu rớt lặp, khoanh vùng nhánh I/O và chân cổng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy 17"; lưu ý cụm tản nhiệt lớn và dây loa/đèn media.
- Tháo RAM/HDD/SSD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, DC-in… theo máy.
- Tháo/kiểm tra charger board và connector liên kết sang main; vệ sinh khu vực DC-in.
- Lắp đúng DA0GM5MB8F0 REV:F; test sơ bộ: lên BIOS, nhận RAM/HDD, nhận adapter (không báo unknown).
- Vệ sinh tản + thay keo, ráp hoàn thiện.
- Chạy test theo checklist: nhận adapter/ sạc pin, HDMI (hình + tiếng), USB/IEEE1394, LAN, test nhiệt theo thời gian.
Checklist test sau khi mua/thay
- Test adapter: vào BIOS kiểm tra nhận đúng adapter (không “unknown”).
- Test sạc: pin tăng % ổn định 20–30 phút.
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test HDMI: có hình + có tiếng, chạy liên tục 10 phút.
- Test USB: copy file lớn 15–20 phút (không rớt thiết bị).
- Test IEEE1394: cắm thiết bị FireWire (nếu có), kiểm tra ổn định.
- Test LAN: ping & transfer 10–15 phút.
- Test nhiệt: stress 25–35 phút, máy ổn định (không đen màn/sập).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Dell Studio 1735/1737
Giá DA0GM5MB8F0 REV:F (linh kiện)
Giá phụ thuộc tình trạng cổng (HDMI/VGA/USB/IEEE1394), tình trạng mạch nhận adapter/sạc, mức oxy hóa và độ ổn định khi test nhiệt. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, kiểm tra chuỗi nhận adapter (BIOS), kiểm tra charger board/DC-in và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Studio 1735/1737 có lấy ngay không?
Nếu có sẵn đúng DA0GM5MB8F0 REV:F, thời gian thay và kiểm tra thường hoàn tất trong ngày. Dòng Studio 17 cần test nhận adapter trong BIOS, test sạc pin và test nhiệt 25–35 phút để bắt lỗi “nóng mới treo/đen màn”, kỹ thuật sẽ thông báo trước nếu cần kéo dài thời gian test.
Đánh giá khách hàng
Qfat tham khảo: 8.6/10 (BIOS nhận adapter + pin sạc ổn + HDMI có hình/tiếng + USB/IEEE1394 ổn theo tải + test nhiệt đạt).
Khách dùng giải trí: “Máy báo sạc unknown, pin không vào; xem phim một lúc là đen màn. Thay xong nhận sạc bình thường, chạy lâu không treo.”
Phản hồi kỹ thuật: “Đã test BIOS nhận adapter, test sạc 30 phút, test HDMI (hình+tiếng) 10 phút, test USB copy 20 phút, test LAN 15 phút và stress 30 phút trước khi bàn giao.”
Câu hỏi thường gặp
Studio 1735/1737 báo adapter unknown có phải luôn do main không?
Không hẳn. Dòng này có DC-in/charger board tách rời, nên lỗi tiếp xúc DC-in hoặc charger board có thể làm BIOS không nhận adapter và pin không sạc. Nên thử adapter Dell chuẩn, vào BIOS kiểm tra nhận adapter, rồi kiểm tra/thay DC-in/charger board trước. Nếu đã loại trừ mà vẫn unknown, lúc đó mới ưu tiên kiểm tra sâu đường nhận adapter trên bo mạch chủ laptop.
Vì sao máy hay đen màn khi xem phim hoặc chạy đồ họa?
Bản ATI Mobility Radeon HD 3650 thường lộ lỗi theo nhiệt hoặc VRM suy theo thời gian. Cần vệ sinh tản + thay keo, rồi stress 25–35 phút để kết luận. Nếu đã làm chuẩn mà vẫn đen màn/treo lặp, nên kiểm tra sâu nhánh GPU/VRM hoặc cân nhắc thay main laptop đúng mã.
Nhận máy sau thay cần test gì quan trọng nhất?
Ưu tiên: vào BIOS kiểm tra nhận adapter (không unknown), test pin tăng % 20–30 phút, test HDMI (hình + tiếng) 10 phút, test USB copy 15–20 phút, test LAN 10–15 phút và test nhiệt 25–35 phút theo checklist.
