Main Dell OEM Studio 15 1535 | 1537 | DAFM6BMB6D0
Dell Studio 15 1535/1537 (dòng 15") hay phát sinh lỗi không lên nguồn, cắm sạc không vào/nhận chập chờn, bật lên rồi tắt, màn hình đen/không ra hình, treo logo hoặc rớt SATA/USB theo thời gian. Với mainboard laptop DAFM6BMB6D0 (họ main Quanta FM6), các bệnh “đúng dòng” thường tập trung ở jack DC-in, mạch sạc/power-path, nguồn 3V/5V, khu vực southbridge (ICH9-M) và nhánh xuất hình HDMI/VGA (lỗi theo nhiệt, lỗi tiếp xúc cổng). Bài này viết theo form cố định để bạn đối chiếu đúng motherboard theo mã và layout cổng trước khi lắp.
🔎 Tham khảo nhanh: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín • Lỗi bo mạch chủ laptop thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần main laptop đúng mã DAFM6BMB6D0.
- Studio 15 có nhiều bản (1535/1536/1537), có thể khác cổng eSATA/USB và cụm I/O; cần đối chiếu layout cổng theo máy thực tế.
- Test boot + test sạc + test cổng cơ bản trước khi giao (theo checklist).
- Phù hợp lỗi nguồn nặng, lỗi sạc, lỗi I/O, lỗi theo nhiệt (treo/rớt thiết bị), oxy hóa lan.
- Thay bo mạch chủ laptop + vệ sinh tản nhiệt + thay keo CPU (dòng này CPU rời, tản nhiệt rất quan trọng).
- Test checklist & chạy ổn định (SATA/USB/HDMI/VGA) trước khi bàn giao.
Mua main DAFM6BMB6D0: có sẵn – đúng mã – đúng layout
Phù hợp khách tự thay / kỹ thuật viên cần mainboard laptop đúng mã.
- Đúng mã: DAFM6BMB6D0
- Đối chiếu đúng dòng: Studio 15 1535/1537 (ưu tiên đối chiếu theo Service Tag & layout)
- Kiểm tra cổng: HDMI + VGA, RJ45, USB; eSATA tùy bản (có bản thay bằng USB)
Phù hợp máy không lên nguồn / lỗi nặng (nguồn/sạc/I-O/oxy hóa).
- Thay motherboard + vệ sinh tản nhiệt + thay keo
- Test RAM/HDD-SSD/VGA/HDMI/USB/LAN
- Chạy tải theo dõi nhiệt, bắt lỗi “lúc được lúc không” theo thời gian
Gọi/nhắn để đối chiếu đúng phiên bản Studio 15 và báo giá theo tình trạng thực tế của main DAFM6BMB6D0.

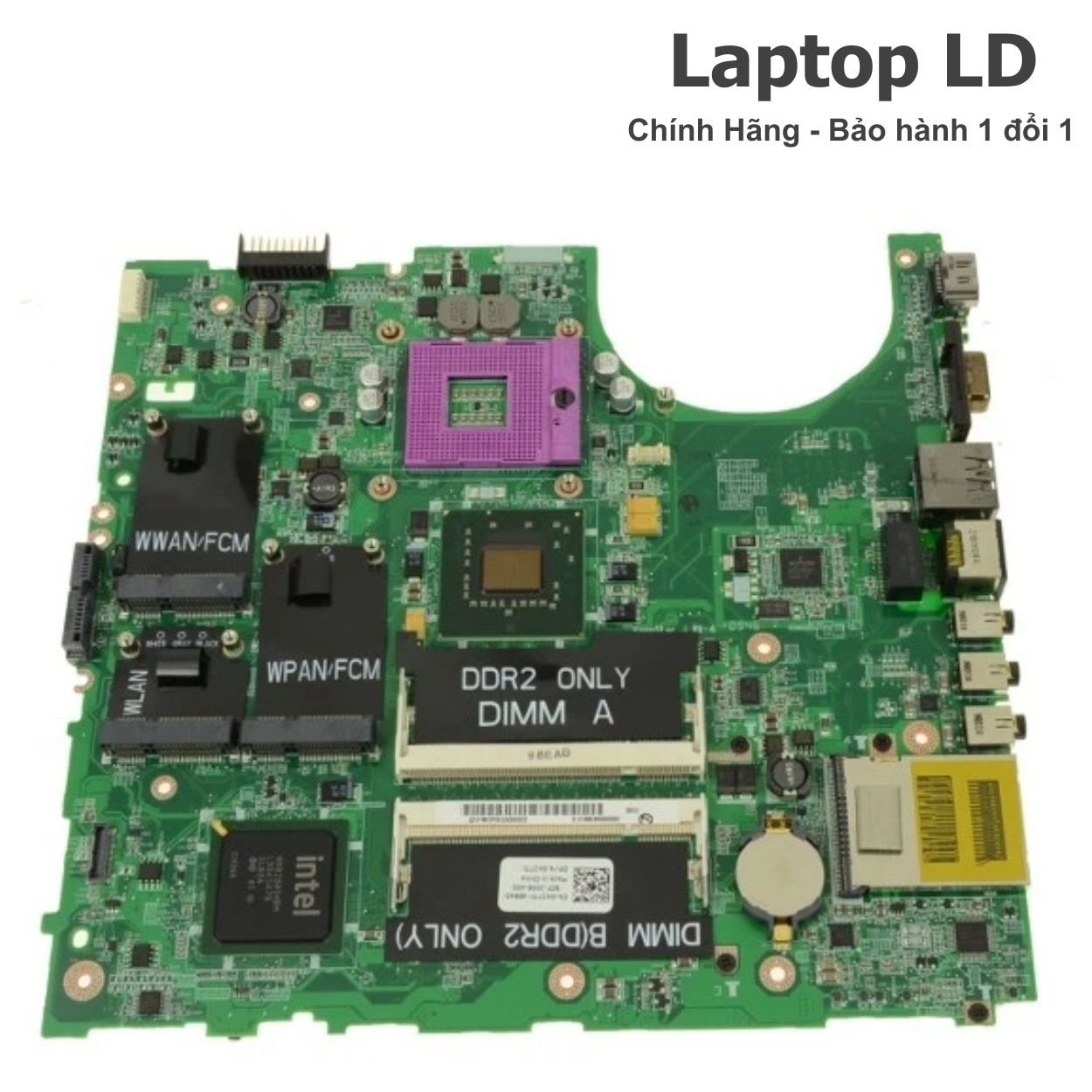

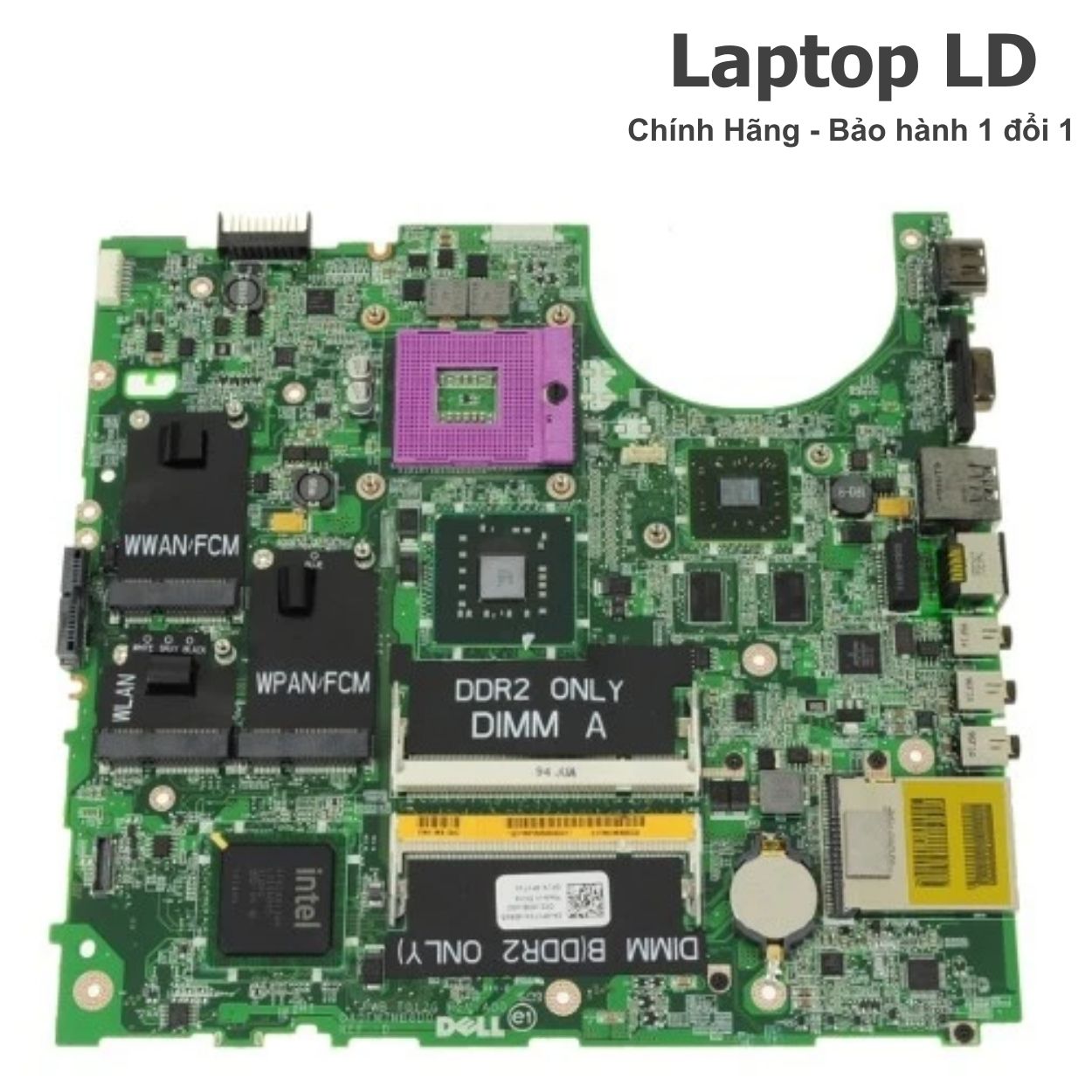

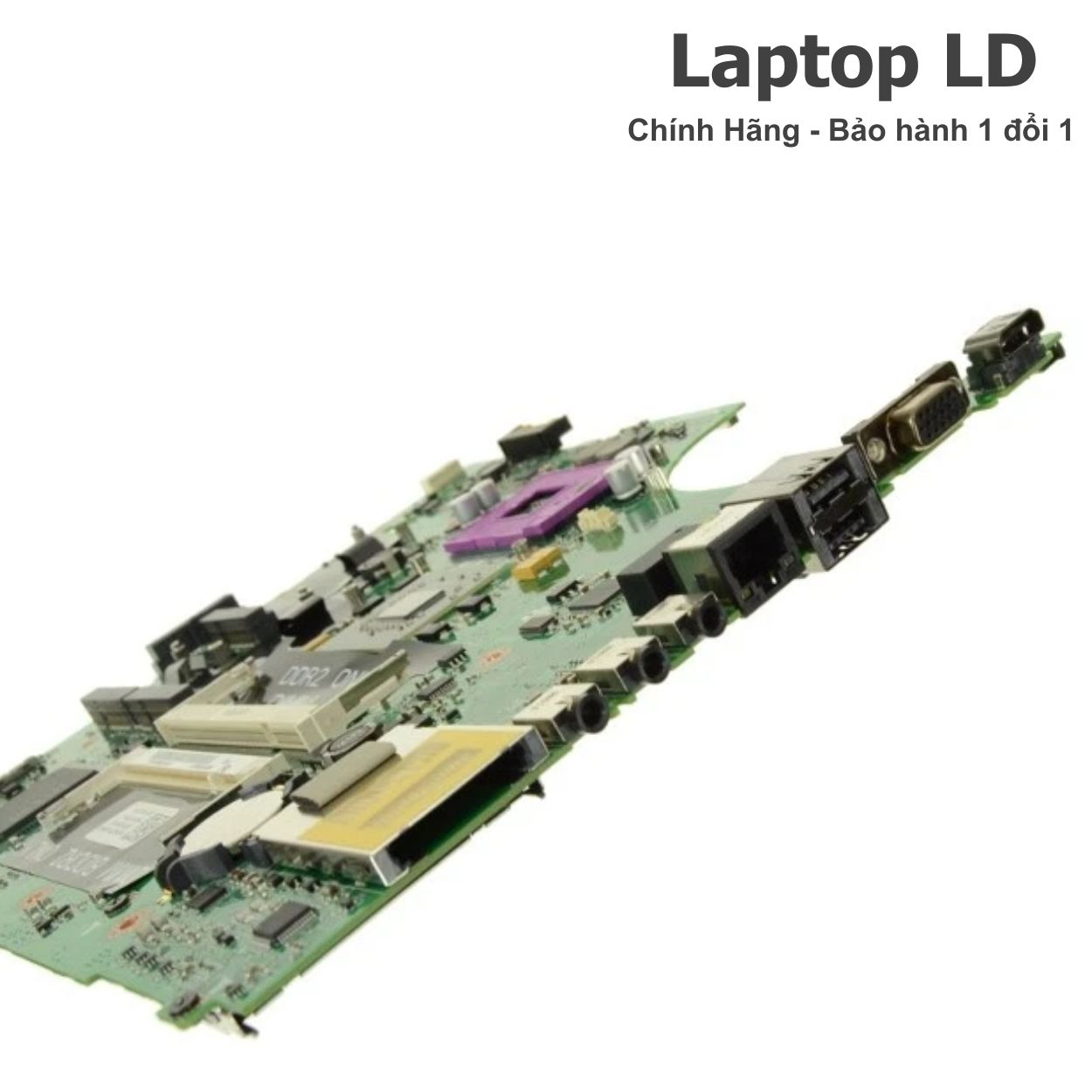

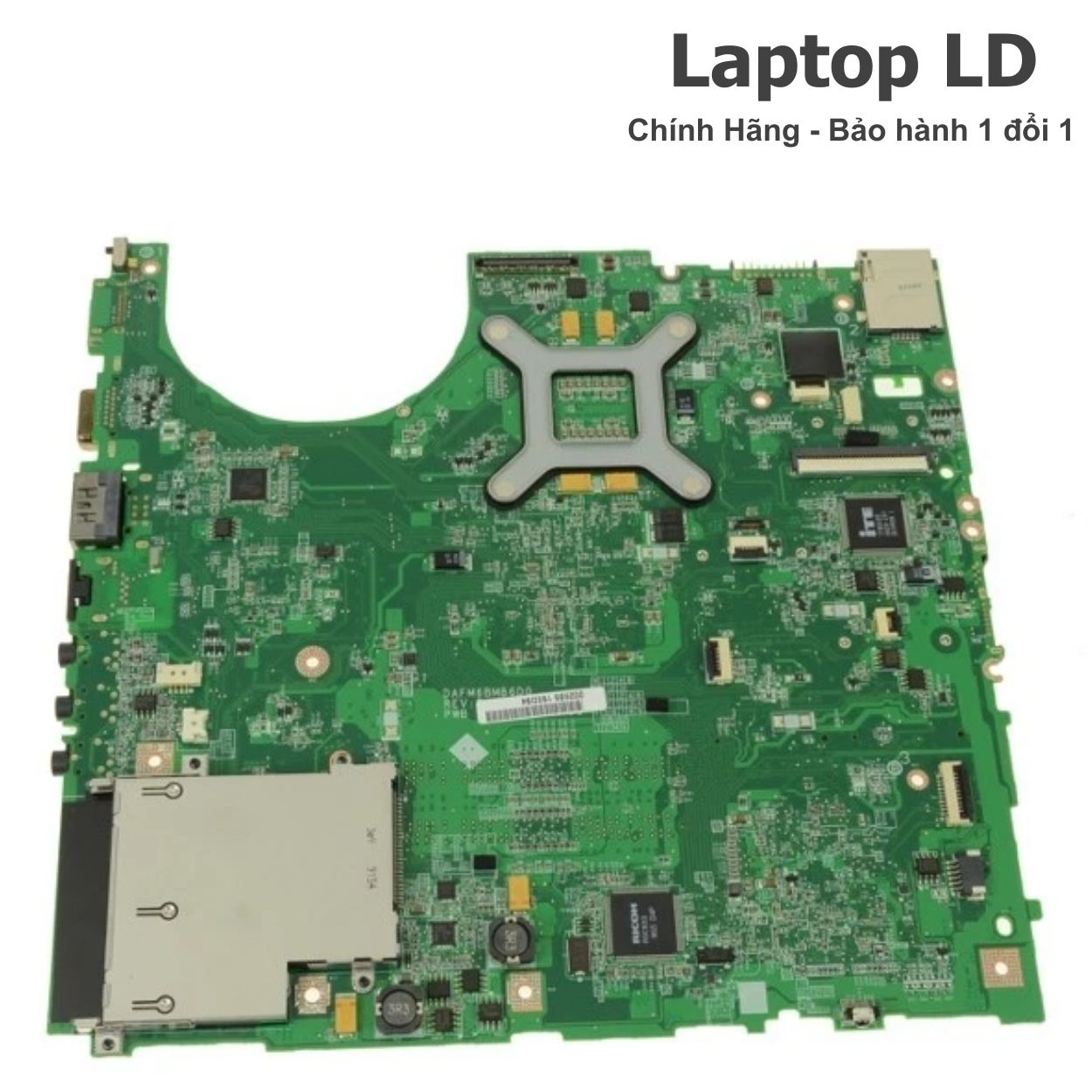

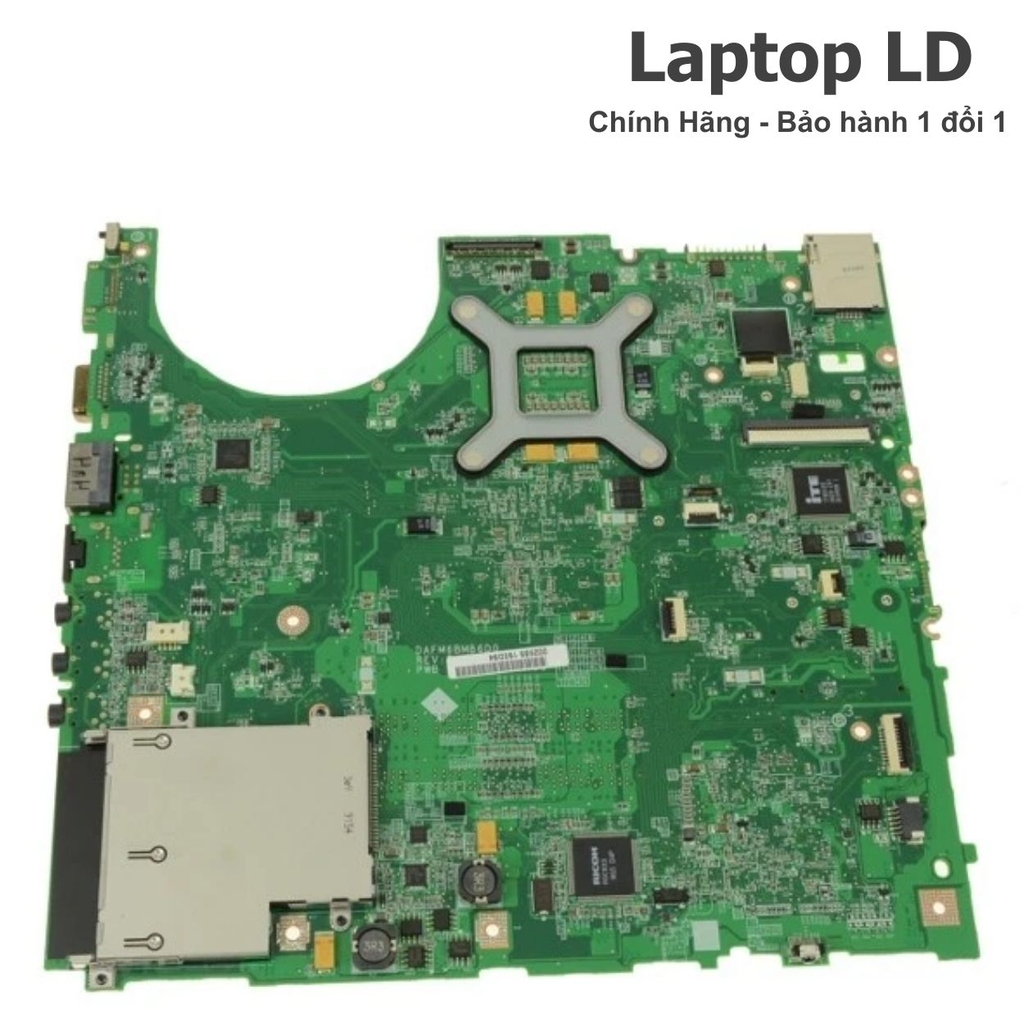

Hình ảnh tham khảo (Main DAFM6BMB6D0 & layout cổng)
- Nhận sạc theo tư thế: bệnh phổ biến do jack DC-in lỏng/nứt chân; chỉ cần rung nhẹ đầu sạc là đèn sạc/pin chập chờn.
- Bật lên rồi tắt ngay: hay liên quan chập đường 19V hoặc khối 3V/5V không lên đủ khiến máy tự ngắt bảo vệ.
- Quạt quay 1–3 giây rồi im: gặp khi nguồn CPU không ổn, tiếp xúc CPU socket kém (CPU rời), hoặc tín hiệu PWRGOOD không đạt.
- Màn hình đen, máy vẫn chạy: ưu tiên khoanh vùng nhánh hiển thị và test VGA/HDMI để tách lỗi panel/cáp khỏi lỗi main.
- Rớt ổ SATA/treo khi copy: thường do ICH9-M nóng/suy hoặc nguồn ổ dao động; lỗi hay xuất hiện sau 10–25 phút chạy liên tục.
- USB chập chờn: chân cổng lỏng hoặc mạch bảo vệ cổng suy; cắm USB nặng (ổ cứng) dễ lộ bệnh nhất.
- HDMI chớp/tắt hình: cổng HDMI tiếp xúc kém hoặc đường tín hiệu suy; nên test màn ngoài liên tục 10–15 phút.
- Oxy hóa khu vực cổng: dòng máy dùng lâu, gặp ẩm dễ oxy hóa quanh cụm I/O, gây lỗi tái diễn nếu chỉ vệ sinh bề mặt.
Thông số kỹ thuật main Dell Studio 15 (DAFM6BMB6D0)
| Mã bo mạch | DAFM6BMB6D0 |
|---|---|
| Dòng máy | Dell Studio 15 1535 / 1537 (OEM series) |
| Nền tảng | Intel Core 2 (Cantiga) • Southbridge ICH9-M (tùy phiên bản) |
| CPU | Socket P (CPU rời) • Core 2 Duo / Pentium Dual-Core (tùy cấu hình máy) |
| GPU | UMA hoặc GPU rời (tùy bản Studio 15) • khi mua main cần đối chiếu đúng loại |
| Khe RAM | 2 khe SO-DIMM • DDR2 (tùy bus theo cấu hình/BIOS) |
| Lưu trữ | 1 khe SATA 2.5 inch (HDD/SSD SATA) |
| Màn hình | 15.4 inch • 1280×800 (WXGA) (tùy panel) |
| Cổng kết nối | HDMI • VGA • LAN RJ45 • USB 2.0 • ExpressCard • 8-in-1 card reader • eSATA tùy bản (có bản thay bằng USB) |
| Kết nối | LAN • Wi-Fi • Bluetooth (tùy card) |
| Tản nhiệt | Quạt + heatsink + ống đồng (bắt buộc vệ sinh/đổi keo để ổn định) |
| Adapter | 19.5V (công suất tùy cấu hình) |
Lưu ý: Studio 1535/1537 có khác biệt về bố trí cổng; tài liệu cho thấy cụm cổng có HDMI, VGA, RJ-45, USB và eSATA (tùy bản) nên khi mua motherboard hoặc thay main laptop cần đối chiếu chính xác layout theo máy thực tế.
Khi nào nên thay mainboard laptop Dell Studio 15?
Không phải lỗi nào cũng cần thay mainboard. Bạn nên cân nhắc thay bo mạch chủ laptop DAFM6BMB6D0 khi gặp các trường hợp sau:
- Nhấn nguồn không phản hồi, hoặc bật 2–10 giây rồi tắt lặp lại.
- Cắm sạc không nhận hoặc chỉ nhận khi giữ đúng tư thế.
- Lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử RAM/ổ khác để loại trừ.
- Máy treo/đơ, tự tắt khi dùng một lúc (lỗi theo nhiệt, nguồn dao động).
- Ổ SATA nhận chập chờn; copy file lớn dễ rớt ổ/đứng máy theo nhịp.
- USB/HDMI/VGA/LAN hoạt động chập chờn theo tư thế cắm.
- Bo mạch ẩm/oxy hóa, cháy linh kiện nguồn, đứt đường mạch khiến lỗi tái diễn sau sửa.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa main hay thay main DAFM6BMB6D0 tốt hơn?
- Adapter 19.5V yếu/chập chờn, jack nguồn lỏng (xử lý cổng khi chưa lan mạch).
- Tản nhiệt bẩn/keo khô gây nóng nhanh, vệ sinh đúng có thể hết treo/tắt.
- Lỗi nhỏ do chân cổng HDMI/USB/RJ45 lỏng nhẹ (chưa suy mạch).
- Chập đường 19V/3V/5V, máy tắt theo nhịp hoặc không lên nguồn.
- Rớt SATA/USB theo nhiệt, treo lặp lại dù đã vệ sinh (nghi ICH9-M/southbridge suy).
- Oxy hóa lan, cháy linh kiện, đứt đường mạch nhiều vị trí.
Case thực tế (mẫu) & cách khoanh vùng lỗi
Cách khoanh vùng: thử adapter chuẩn → kiểm jack DC-in (rung nhẹ, quan sát đèn sạc/pin) → loại trừ RAM/ổ → test màn ngoài VGA/HDMI → chạy copy file lớn để bắt lỗi SATA theo thời gian → nếu lỗi nguồn sâu hoặc rớt I/O lặp lại, ưu tiên phương án thay motherboard đúng mã DAFM6BMB6D0.
Kết luận kỹ thuật: lỗi theo nhiệt + lỗi nguồn/sạc tái diễn trên dòng này thường bền hơn khi thay đúng main laptop so với vá tạm.
Lỗi thường gặp trên bo mạch hệ thống Studio 15 (DAFM6BMB6D0)
- Không nhận sạc / nhận sạc theo tư thế: jack DC-in lỏng, nứt chân hàn, mạch sạc/power-path suy.
- Bật lên rồi tắt: chập đường 19V hoặc nguồn 3V/5V không lên đủ.
- Quạt quay rồi tắt ngay: nguồn CPU/PWRGOOD lỗi, CPU socket tiếp xúc kém hoặc mạch điều khiển nguồn bất ổn.
- Màn hình đen: lỗi nhánh hiển thị (cáp/panel) hoặc nhánh xuất hình HDMI/VGA chập chờn theo cổng.
- Rớt SATA/treo khi copy: southbridge nóng/suy, lỗi theo thời gian sử dụng.
- USB chập chờn: chân cổng lỏng hoặc mạch bảo vệ cổng suy (cắm thiết bị nặng dễ lộ bệnh).
- HDMI chớp/tắt hình: tiếp xúc cổng kém hoặc đường tín hiệu suy, nên test liên tục để bắt lỗi.
- Oxy hóa do ẩm: lan quanh cụm cổng, gây lỗi tái diễn nếu không xử lý triệt để.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không nhận / nhận theo tư thế |
|---|---|
| Nguyên nhân | Jack DC-in lỏng/nứt chân • mạch sạc/power-path suy |
| Cách khoanh vùng | Thử adapter chuẩn → rung nhẹ jack → quan sát đèn sạc/pin → kiểm khu vực cổng sạc |
| Triệu chứng | Bật lên rồi tắt (tắt theo nhịp) |
| Nguyên nhân | Chập đường 19V • nguồn 3V/5V không lên đủ |
| Cách khoanh vùng | Tháo HDD/ODD/Wi-Fi để loại chập tải → đo 3V/5V → thử bật nhiều lần để bắt nhịp |
| Triệu chứng | Màn hình đen nhưng có dấu hiệu vào hệ |
| Nguyên nhân | Panel/cáp • nhánh xuất hình HDMI/VGA chập chờn |
| Cách khoanh vùng | Test VGA/HDMI → soi đèn kiểm hình mờ → kiểm cáp/panel → test lại cổng xuất hình |
| Triệu chứng | Rớt ổ SATA, treo khi copy file lớn |
| Nguyên nhân | Southbridge nóng/suy • nguồn ổ dao động • tiếp xúc cáp/khay kém |
| Cách khoanh vùng | Thử SSD khác → kiểm cáp/khay → test copy 15–25 phút → theo dõi lỗi theo thời gian |
| Triệu chứng | USB chập chờn/đứt kết nối |
| Nguyên nhân | Chân cổng lỏng • mạch bảo vệ cổng suy |
| Cách khoanh vùng | Test từng cổng với USB/chuột/ổ ngoài → lắc nhẹ đầu cắm → quan sát rớt kết nối |
Quy trình thay main & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
Quy trình thay main (tóm tắt đúng thao tác)
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter 19.5V và tháo pin.
- Tháo đáy, phân loại ốc; tháo HDD/SSD, RAM, ổ quang (nếu có), card Wi-Fi (nếu cần).
- Tháo bàn phím/palmrest; rút cáp bàn phím/touchpad đúng khóa.
- Ngắt các cáp: cáp màn hình, loa, USB/I-O board, nút nguồn, quạt…
- Tháo tản nhiệt, vệ sinh quạt/heatsink, thay keo tản nhiệt CPU.
- Lắp main DAFM6BMB6D0 đúng layout; test sơ bộ trước khi ráp kín.
- Ráp hoàn thiện và chạy test ổn định theo thời gian.
Checklist test sau khi mua/thay main
- Test sạc & nguồn vào: nhận adapter ổn định, không chập chờn khi rung nhẹ jack; kiểm tra pin sạc/xả.
- Test hiển thị: màn hình trong ổn định; thử VGA và HDMI để xác nhận xuất hình không chập chờn.
- Test RAM: nhận đủ dung lượng; thử từng khe SO-DIMM (đổi vị trí thanh RAM) và khởi động lại nhiều lần.
- Test SATA: nhận HDD/SSD; copy file dung lượng lớn liên tục để bắt lỗi rớt ổ/đứng máy.
- Test USB: kiểm tra từng cổng bằng chuột/USB/ổ cứng ngoài; cắm thiết bị nặng để bắt lỗi chân cổng.
- Test mạng & âm thanh: LAN, Wi-Fi/Bluetooth (nếu có), loa và jack tai nghe/mic.
- Chạy tải 30–50 phút: kết hợp video/copy/mở nhiều ứng dụng để theo dõi nhiệt và lỗi theo thời gian.
Giá main linh kiện & giá thay main Studio 15
Giá main DAFM6BMB6D0 (linh kiện)
Giá main linh kiện phụ thuộc tình trạng, phiên bản (UMA/GPU rời) và layout cổng. Kỹ thuật sẽ đối chiếu đúng Studio 1535/1537 trước khi chốt.
Giá thay main (công + vệ sinh + test)
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay main Studio 15 có lấy ngay không?
Nếu có sẵn main đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy ổn định lâu hơn để bắt lỗi theo nhiệt/I-O (SATA/USB/HDMI), kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Khách văn phòng: “Máy hay bị sạc chập chờn, lúc bật lên rồi tắt, dùng lâu còn bị treo khi chép dữ liệu. Thay main xong sạc chắc, copy file lớn ổn định hơn.”
Phản hồi kỹ thuật: “Đã test sạc theo tư thế jack, test RAM 2 khe, test SATA copy file lớn, kiểm VGA/HDMI/USB/LAN và chạy ổn định theo thời gian trước khi bàn giao.”
Câu hỏi thường gặp
Main DAFM6BMB6D0 có nâng cấp CPU được không?
Có thể tùy cấu hình vì dòng Studio 15 đời Core 2 thường dùng CPU socket P (CPU rời). Tuy nhiên nâng cấp phụ thuộc BIOS, tản nhiệt và CPU tương thích; khi làm cần đối chiếu đúng loại CPU và khả năng tản nhiệt của máy.
Vì sao Studio 15 hay lỗi nhận sạc theo tư thế?
Dòng máy dùng lâu dễ làm lỏng jack DC-in hoặc nứt chân hàn khu vực cổng sạc. Lỗi thường lộ rõ khi rung nhẹ đầu sạc và quan sát đèn sạc/pin.
Studio 1535/1537 có khác nhau về cổng eSATA không?
Có thể. Tài liệu cho thấy có bản dùng eSATA/USB combo, và có bản thay eSATA bằng thêm cổng USB; vì vậy khi mua mainboard laptop cần đối chiếu đúng layout cổng theo máy thực tế.
Liên hệ
Laptop LD – Tư vấn & kỹ thuật: 0965.030.032 • thaymainlaptop.vn
Zalo/Chat: 8:30–20:30 (T2–CN). Hỗ trợ giao hàng toàn quốc; nhận thay main tại Thanh Xuân (Hà Nội) và Khoái Châu (Hưng Yên).
Gọi để đối chiếu đúng phiên bản, kiểm tra tình trạng và nhận báo giá.
