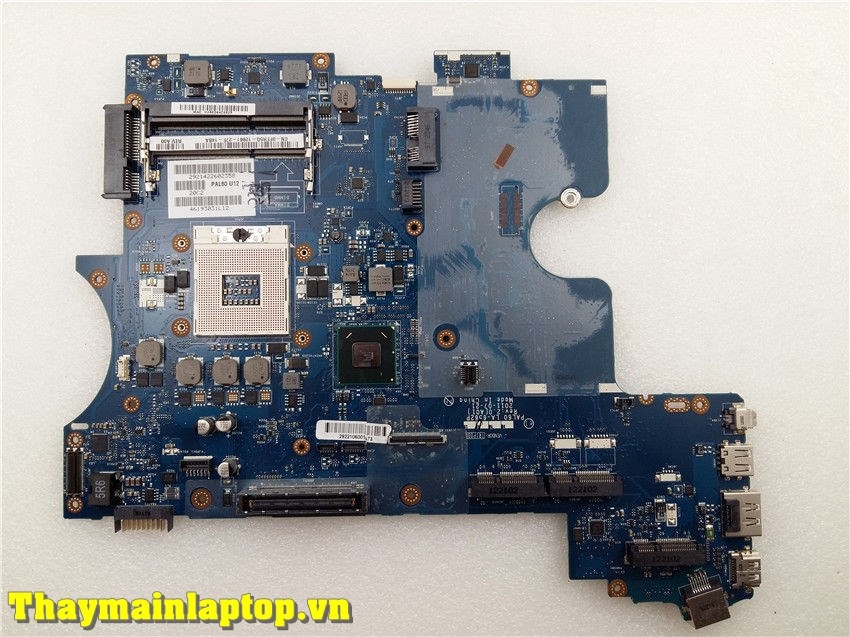

Main Dell Latitude E6520 | LA-6562P
Dell Latitude E6520 (dòng doanh nhân 15.6" khung máy chắc, đời Sandy Bridge) thường gặp các lỗi như không lên nguồn, bật lên rồi tắt, cắm sạc không vào, màn hình đen, treo logo, quạt quay max rồi tắt hoặc lỗi I/O kiểu USB chập chờn, LAN mất kết nối, VGA/HDMI không ra hình. Với main laptop LA-6562P, các lỗi hay tập trung ở khối DC-in, mạch sạc, nguồn standby 3V/5V và các điểm “mỏi” theo năm như jack sạc rơ, cổng gập RJ45 mòn, bụi tản + keo tản khô khiến máy nóng – sập khi tải. Nội dung dưới đây viết riêng cho main laptop / bo mạch chủ laptop / motherboard / mainboard Dell Latitude E6520 LA-6562P theo đúng form khóa cứng và độ dày như mẫu.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã LA-6562P cho Latitude E6520.
- Cụm cổng E6520: VGA HDMI USB 2.0 1 cổng combo eSATA/USBLAN RJ45IEEE 1394ExpressCard/54 docking connector.
- Nên test trước khi giao: nhận sạc ổn định, lên nguồn bền, nhận RAM 2 khe, nhận HDD/SSD SATA, test VGA/HDMI, USB/LAN theo thời gian.
- Phù hợp lỗi lặp: không nguồn, bật tắt, không sạc, nóng sập hoặc lỗi cổng I/O khó ổn định.
- Thay mainboard laptop + vệ sinh tản sâu + thay keo tản đúng chuẩn máy 15.6" + kiểm tra jack sạc/DC-in.
- Chạy test tải CPU, test sạc-xả và test cổng (USB/LAN/VGA/HDMI) để bắt lỗi “dùng mới lộ”.
Mua LA-6562P: đúng mã – đúng cổng – đúng layout Latitude E6520
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: LA-6562P
- Dòng máy: Dell Latitude E6520
- Cần đối chiếu: jack DC-in, cụm cổng VGA/HDMI, USB/eSATA, LAN RJ45 và docking connector
Hợp máy không nguồn/không sạc, bật tắt, nóng sập hoặc lỗi I/O theo thời gian.
- Kiểm tra đường DC-in & mạch sạc trước/sau khi thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test RAM/HDD/USB/LAN và VGA/HDMI theo checklist
Gọi/nhắn để đối chiếu đúng phiên bản E6520, xác định đúng mã LA-6562P, kiểm tra tình trạng jack sạc – cổng RJ45 và báo giá theo tình trạng thực tế.

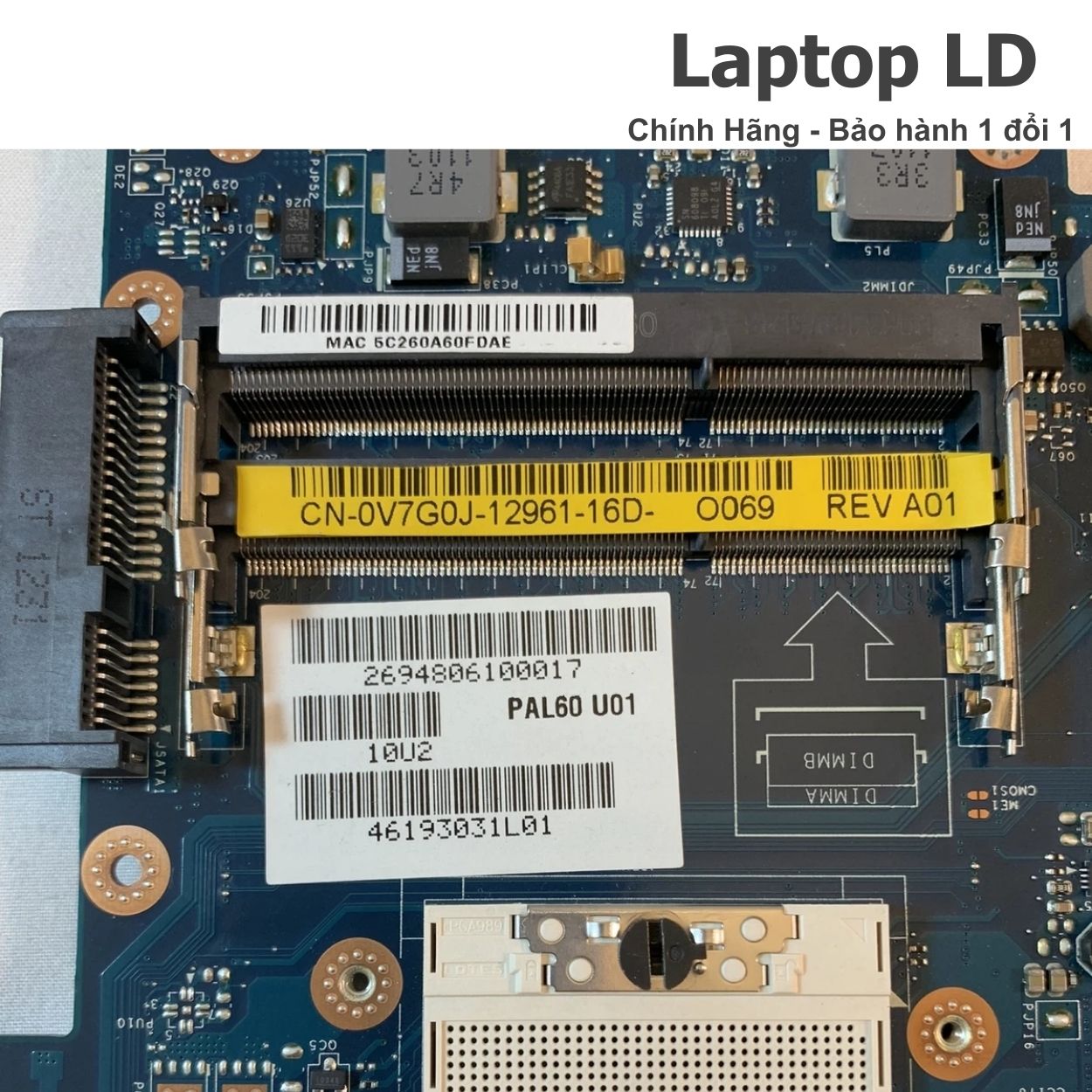

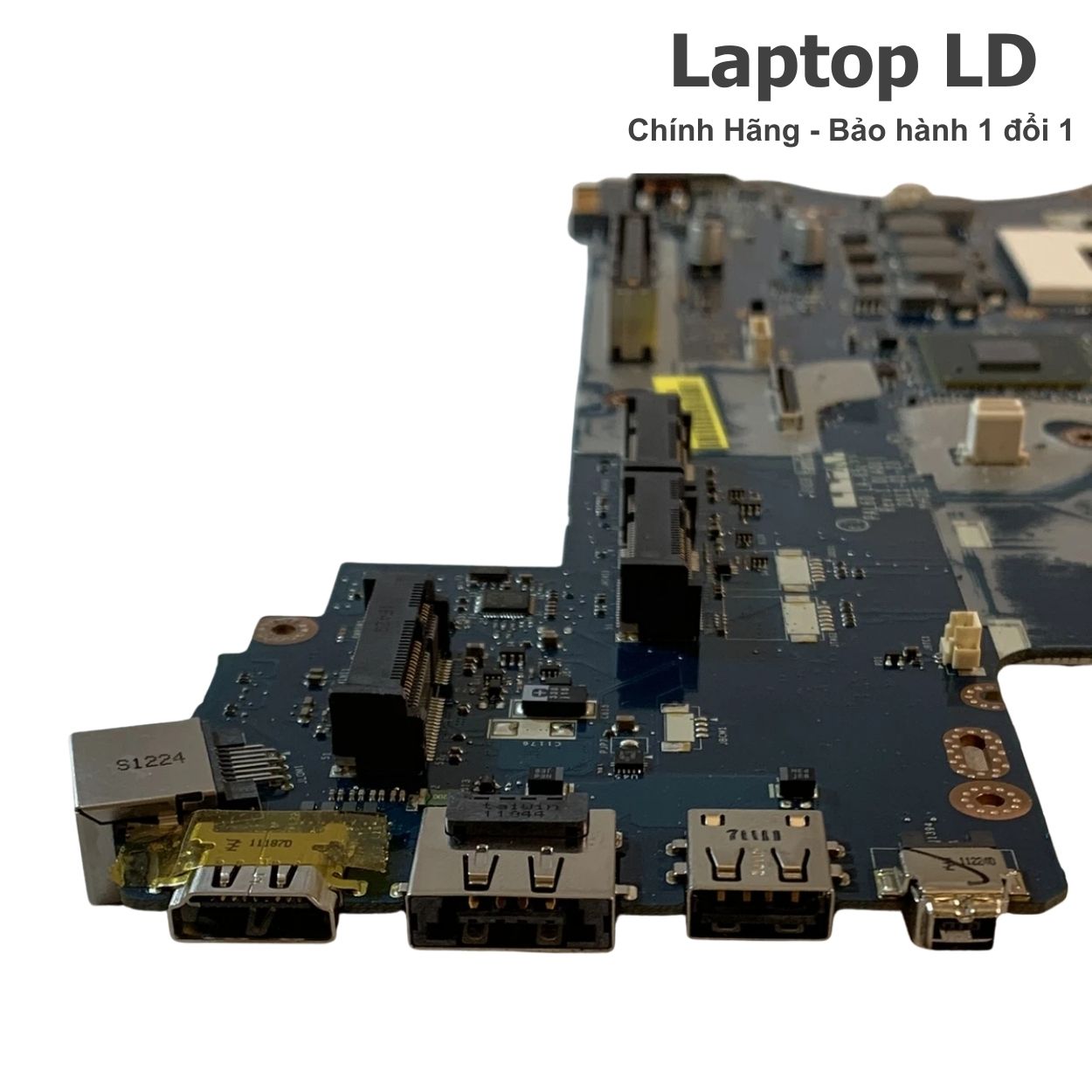

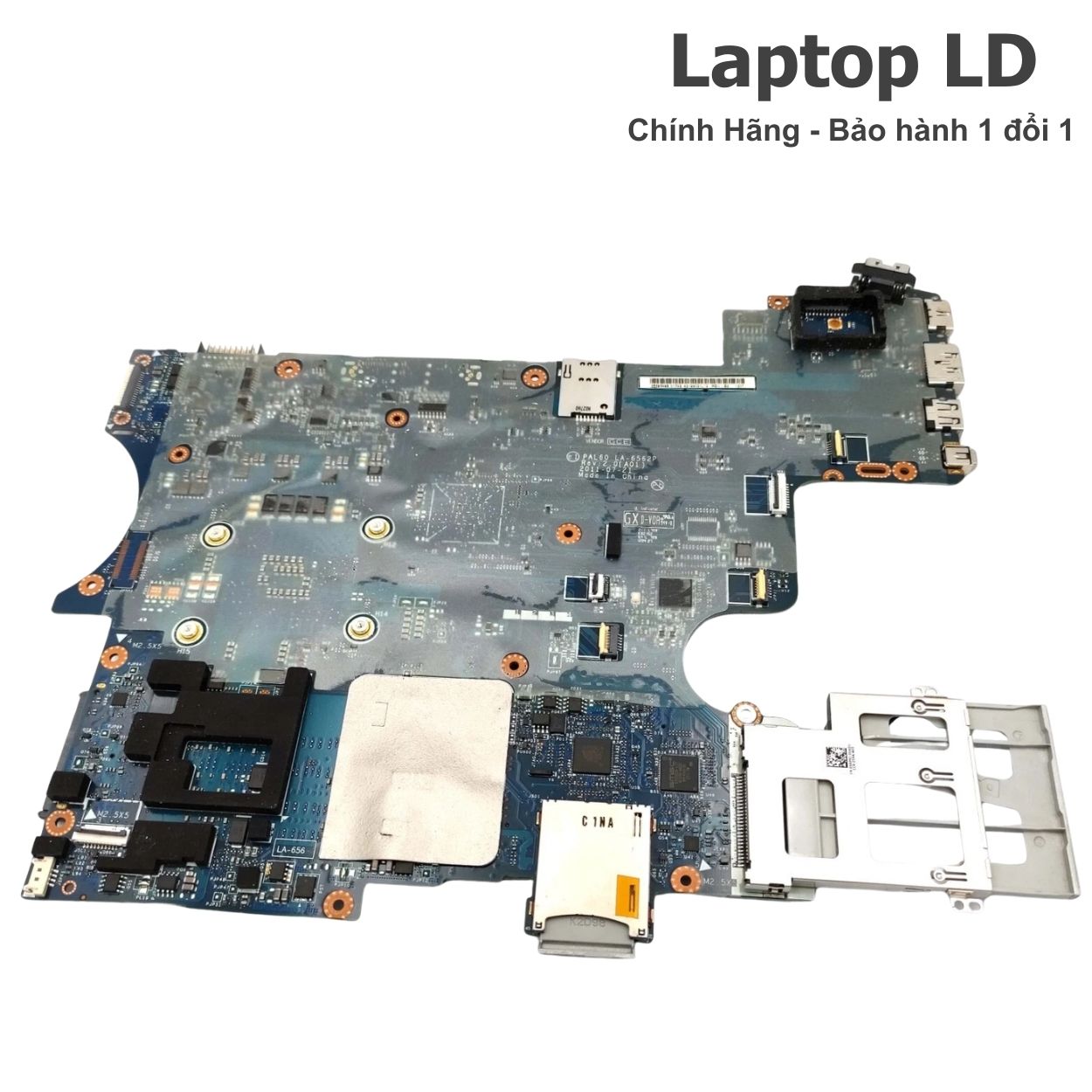

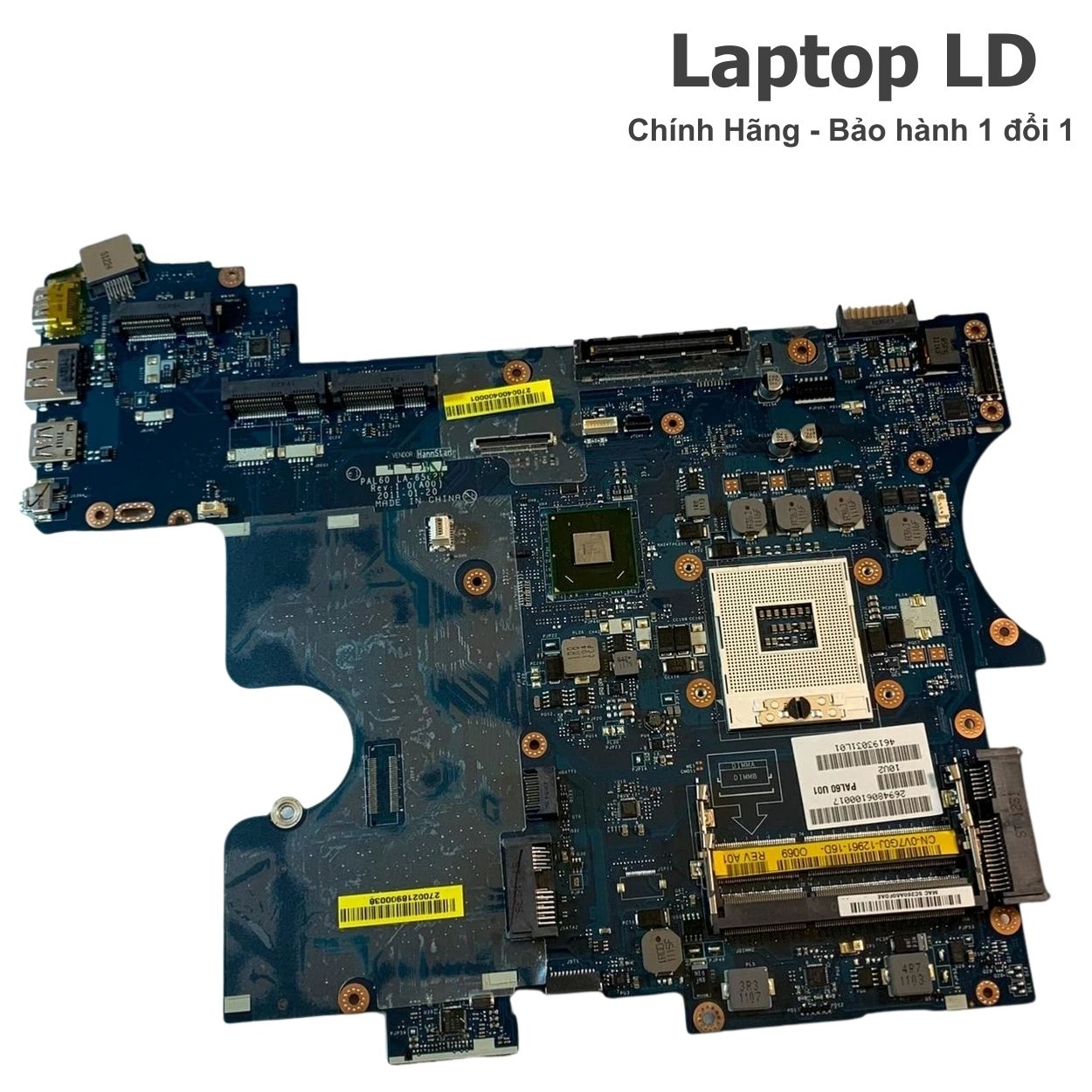

Hình ảnh tham khảo (LA-6562P & cụm cổng)
- Không nhận sạc / sạc chập chờn: E6520 hay rơ jack DC-in do cắm rút nhiều; cần test vừa sạc vừa “đổi góc” đầu cắm 15–20 phút để bắt đúng bệnh.
- Đèn bàn phím nháy (Caps/Num/Scroll): dòng Latitude đời này hay báo lỗi theo pattern đèn; nên ghi lại nhịp nháy để khoanh vùng (RAM/board/CPU) trước khi tháo sâu.
- Bật lên rồi tắt / quạt quay max rồi tắt: thường liên quan standby 3V/5V không vững hoặc chập tải ở nhánh USB/LAN; cần test tối giản để loại trừ.
- Màn hình đen nhưng máy có đèn: ưu tiên test VGA và HDMI; nếu ra màn ngoài ổn thì khoanh vùng cáp màn/panel trước, tránh kết luận sai mainboard.
- Treo logo / khởi động rất lâu: E6520 dùng SATA 2.5"; HDD yếu/cáp SATA lỏng rất hay gây treo logo; test SSD khác + kiểm tra cáp trước khi quy về main laptop.
- Nóng sập khi chạy nặng: máy 15.6" chạy lâu keo tản thường khô; bắt buộc vệ sinh tản + thay keo và chạy tải 20–30 phút để xác nhận ổn định.
- USB/eSATA rớt thiết bị khi copy: cổng combo eSATA/USB dễ lỏng; cần test copy file lớn 10–20 phút (ổ cứng ngoài) để bắt lỗi “tải mới rớt”.
- LAN rớt mạng khi tải: RJ45 mòn/oxy hóa; test ping + transfer 10–15 phút để phát hiện lỗi theo tải.
- HDMI chập chờn: thường do cổng lỏng hoặc chân hàn yếu; test xuất HDMI liên tục 10–15 phút, rung nhẹ dây để xác nhận.
- Oxy hóa quanh cổng: máy đời cũ dễ “ăn mòn” khu vực cổng và vùng nguồn; cần kiểm tra sạch – khô trước khi ráp, tránh tái lỗi.
Thông số kỹ thuật Dell Latitude E6520 (LA-6562P)
| Mã board | LA-6562P |
|---|---|
| Dòng máy | Dell Latitude E6520 (15.6") |
| Nền tảng | Intel Sandy Bridge (Gen 2) |
| CPU | Socket rPGA988B (hỗ trợ CPU Intel Core i5/i7 Sandy Bridge) |
| GPU | Intel HD Graphics 3000 |
| RAM | DDR3 SO-DIMM • 2 khe RAM • tối đa 16GB (2×8GB) |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 15.6" HD 1366×768 |
| Cổng kết nối | VGA • HDMI • USB 2.0 (có 1 cổng combo eSATA/USB) • LAN RJ45 • IEEE 1394 • ExpressCard/54 • SD Card • audio • docking connector |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | Adapter Dell đầu kim 90W |
Lưu ý: Latitude E6520 thường “lộ bệnh” khi test sạc và test cổng theo thời gian. Khi mua hoặc thay motherboard, nên ưu tiên test rung jack sạc, test VGA/HDMI liên tục và test USB/LAN khi tải để tránh lỗi phát sinh sau khi giao.
Khi nào nên thay main LA-6562P cho Dell E6520?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay mainboard laptop khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào hoặc chập chờn theo tư thế; đã thử adapter đúng chuẩn vẫn không ổn định.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / quạt quay max rồi tắt lặp lại.
- Dùng một lúc nóng sập; đã vệ sinh tản/keo mà vẫn tái diễn.
- Màn hình đen/không xuất hình lặp lại dù đã test cáp/màn ngoài cơ bản.
- Treo logo, vào Windows chậm bất thường dù đã test HDD/SSD.
- USB/LAN lỗi theo thời gian, rớt thiết bị khi tải hoặc rớt mạng khi transfer.
- Máy có dấu hiệu ẩm/oxy hóa lan hoặc từng sửa nhiều lần nhưng lỗi quay lại.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay LA-6562P: phương án nào hợp lý hơn?
- Jack DC-in lỏng/bẩn: thay jack hoặc hàn lại chuẩn, test sạc 15–20 phút ổn định.
- Nóng sập do bụi/keo khô: vệ sinh tản + thay keo, chạy tải kiểm tra 20–30 phút.
- Treo logo do HDD yếu/cáp SATA lỏng: thay SSD hoặc thay cáp SATA và test boot nhiều lần.
- Không hình do cáp/panel: test VGA/HDMI + kiểm tra cáp màn trước khi quy về main.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải khó ổn định.
- Không sạc do mạch sạc/khối DC-in lỗi sâu, tái diễn theo thời gian.
- Nhiều cổng I/O lỗi đồng thời (USB/LAN/VGA/HDMI) hoặc board oxy hóa nặng.
- Máy đã sửa nhiều lần nhưng lỗi quay lại, gây mất thời gian sử dụng.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter 90W đúng chuẩn → test rung/đổi góc đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → vệ sinh tản + thay keo → test RAM từng khe → test SSD/HDD khác → chạy tải 20–30 phút → test USB copy file lớn và test LAN transfer.
Gợi ý quyết định: nếu đã xử lý jack/tản/RAM/ổ cứng mà vẫn bật tắt hoặc không sạc lặp, nên kiểm tra sâu và cân nhắc thay đúng main LA-6562P.
Lỗi thường gặp trên Latitude E6520 (LA-6562P)
- Không nhận sạc / sạc chập chờn: jack DC-in rơ, mạch sạc suy hoặc nhận adapter không ổn.
- Bật lên rồi tắt / quạt quay max rồi tắt: standby 3V/5V yếu, chập nhánh USB/LAN, nguồn CPU không ổn định.
- Nóng sập: tản bẩn/keo khô; trường hợp nặng liên quan VRM suy theo nhiệt.
- Màn hình đen: RAM tiếp xúc kém, cáp màn, hoặc nhánh xuất hình lỗi.
- Treo logo: HDD yếu/cáp SATA lỏng, BIOS/nguồn lưu trữ không ổn định.
- USB/eSATA rớt thiết bị: cổng lỏng/oxy hóa, nhánh 5V USB yếu khi tải.
- LAN rớt mạng: RJ45 mòn/oxy hóa, rớt khi transfer.
- HDMI chập chờn: cổng lỏng/mối hàn yếu, rớt hình khi rung dây.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / vào chập chờn |
|---|---|
| Nguyên nhân | Adapter sai công suất • jack DC-in rơ/oxy hóa • mạch sạc suy |
| Cách khoanh vùng | Thử adapter 90W chuẩn → test đổi góc đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, khoanh vùng mạch sạc |
| Triệu chứng | Bật lên rồi tắt / quạt quay max rồi tắt |
| Nguyên nhân | Nguồn standby 3V/5V suy • chập nhánh USB/LAN • nguồn CPU không ổn |
| Cách khoanh vùng | Test tối giản (RAM/HDD/thiết bị ngoại vi) → tháo thử thiết bị USB → kiểm tra standby/chập tải |
| Triệu chứng | Nóng sập khi chạy nặng |
| Nguyên nhân | Bụi tản + keo khô • quạt yếu • VRM suy theo nhiệt |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → nếu vẫn sập dù nhiệt không quá cao, khoanh vùng VRM/nguồn |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | HDD yếu • cáp SATA lỏng • BIOS không ổn định |
| Cách khoanh vùng | Test SSD khác → kiểm tra/thay cáp SATA → reset BIOS → restart nhiều lần để bắt lỗi lặp |
| Triệu chứng | USB/eSATA rớt thiết bị khi copy nặng |
| Nguyên nhân | Cổng combo rơ/oxy hóa • nhánh 5V USB yếu khi tải |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect → nếu lặp, khoanh vùng nhánh USB |
| Triệu chứng | LAN rớt khi transfer |
| Nguyên nhân | RJ45 mòn/oxy hóa • mạch LAN chập chờn theo tải |
| Cách khoanh vùng | Ping + transfer 10–15 phút → rung nhẹ dây mạng → theo dõi rớt/giảm tốc → xử lý cổng hoặc khoanh vùng nhánh LAN |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác theo E6520)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin rời và xả điện.
- Tháo nắp đáy, tháo HDD/SSD, RAM (2 khe) và tháo các module theo khung E6520.
- Tháo bàn phím/palmrest theo đúng thứ tự ốc; chú ý cáp bàn phím – touchpad – nút nguồn.
- Tháo cáp màn hình, loa, Wi-Fi, DC-in và các cáp I/O; kiểm tra kỹ khu vực jack sạc.
- Tháo tản nhiệt, vệ sinh sạch bề mặt CPU, chuẩn bị keo tản mới.
- Lắp main LA-6562P, test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD trước khi ráp kín.
- Ráp hoàn thiện, thay keo tản, siết tản đúng lực và chạy checklist test theo thời gian.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; đổi góc đầu sạc không rớt.
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay max rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test VGA: xuất hình liên tục 10–15 phút; rung nhẹ dây để bắt lỗi tiếp xúc.
- Test HDMI: xuất hình liên tục 10–15 phút; theo dõi rớt hình khi rung dây.
- Test USB/eSATA: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi rớt mạng theo tải.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
Giá linh kiện & giá thay Latitude E6520
Giá LA-6562P (linh kiện)
Giá phụ thuộc tình trạng bo (độ zin, tình trạng cổng VGA/HDMI/USB/LAN), tình trạng jack DC-in, mức oxy hóa và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho E6520 có lấy ngay không?
Nếu có sẵn đúng main LA-6562P, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test nhiệt & test sạc/cổng theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.5/10 (sạc ổn định + test nhiệt đạt + VGA/HDMI ổn + USB/LAN đạt khi tải + khởi động ổn định).
Khách dùng văn phòng: “Máy cắm sạc phải giữ dây, bật lên quạt quay mạnh rồi tắt, dùng nặng là sập. Thay xong sạc ổn, chạy việc mượt, không sập.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm đổi góc jack, test tải 30 phút, test VGA/HDMI 15 phút, test USB copy file lớn, test LAN transfer và kiểm tra cổng trước khi bàn giao.”
Câu hỏi thường gặp (riêng cho Latitude E6520)
E6520 sạc chập chờn có phải luôn do main laptop không?
Không hẳn. Dòng E6520 rất hay bị jack DC-in rơ hoặc oxy hóa khiến sạc lúc nhận lúc không. Nên test adapter 90W chuẩn, test đổi góc đầu sạc 15–20 phút và kiểm tra/thay jack trước. Nếu đã xử lý jack mà vẫn báo không nhận sạc hoặc sạc chập chờn theo thời gian, khi đó mới ưu tiên khoanh vùng mạch sạc trên bo mạch chủ laptop.
Vì sao E6520 bật lên quạt quay max rồi tắt?
Hiện tượng này thường liên quan nguồn standby 3V/5V không vững hoặc có chập tải ở nhánh I/O (USB/LAN). Cách làm đúng là test tối giản (tháo HDD, tháo thiết bị ngoại vi, test từng thanh RAM) để loại trừ. Nếu vẫn tắt lặp, cần kiểm tra sâu phần standby/nguồn cấp trên mainboard laptop.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc 15–20 phút (kèm đổi góc jack), test tải/nhiệt 20–30 phút, test VGA/HDMI liên tục 10–15 phút, test USB/eSATA copy file lớn và test LAN transfer 10–15 phút theo checklist.
