Main Dell Latitude E5540 | CPU i5-4310U | LA-A101P
Dell Latitude E5540 là dòng business 15.6 inch thiên về độ bền và làm việc văn phòng dài giờ, nhưng khi lỗi thì nhóm bệnh trên main laptop của model này lại khá đặc trưng: ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, máy còn hay gặp tình trạng nhấn nguồn sáng đèn nhưng không hình, không nhận adapter đúng công suất, USB 3.0 dùng chuột bình thường nhưng cắm ổ ngoài thì rớt, LAN có mạng nhưng truyền file lâu bị ngắt, VGA/HDMI mất hình riêng lẻ, treo logo khi gắn ổ SATA lỗi hoặc quạt quay lớn rồi tắt sau vài giây. Với board LA-A101P và cấu hình Core i5-4310U, lỗi thường tập trung ở mạch sạc Dell đầu kim, nguồn khởi động 3V/5V, khu vực RAM – khe RAM, các cổng I/O dùng nhiều và hệ thống tản nhiệt sau thời gian máy chạy liên tục trong môi trường văn phòng hoặc học tập.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã LA-A101P cho Dell Latitude E5540.
- Dòng E5540 thuộc nhóm Latitude 15.6 inch doanh nghiệp nên khi đặt bo mạch chủ laptop cần đối chiếu đúng layout cổng, jack sạc Dell đầu kim, vị trí cáp màn hình, khu vực RAM và bố cục tản nhiệt của chassis E5540.
- Nên test nhanh trước khi giao: nguồn, sạc, nhận RAM, nhận SSD/HDD, USB 3.0, LAN, VGA, HDMI, webcam, âm thanh và khởi động nhiều lần.
- Phù hợp lỗi lặp như không nguồn, không sạc, sáng đèn không hình, treo logo, lỗi LAN/USB/video out hoặc máy đã sửa nhiều lần.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản + kiểm tra jack nguồn, pin, mạch sạc và các cổng dùng thường xuyên.
- Máy được test sạc-xả, test RAM, test lưu trữ, test USB/LAN/xuất hình và test bật tắt nhiều lần để hạn chế lỗi tái phát sau bàn giao.
Mua LA-A101P: đúng mã – đúng cổng – đúng cấu trúc Latitude E5540
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: LA-A101P
- Dòng: Dell Latitude E5540
- Cần đối chiếu: jack sạc Dell đầu kim, 2 USB 3.0, 2 USB 2.0, VGA, HDMI, LAN RJ45, đầu đọc thẻ 8-in-1, docking port, audio, cáp pin và cáp màn hình
Hợp máy không nguồn/không sạc, bật tắt, sáng đèn không hình hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in, mạch sạc và khả năng BIOS nhận đúng adapter trước/sau khi thay
- Vệ sinh hệ thống tản, thay keo và kiểm tra nhiệt CPU i5-4310U khi tải thực tế
- Test RAM/SSD-HDD/USB/LAN/VGA/HDMI/khởi động nhiều lần theo checklist riêng cho E5540
Gọi/nhắn để đối chiếu đúng board LA-A101P, xác định đúng cụm cổng và báo giá theo tình trạng thực tế.

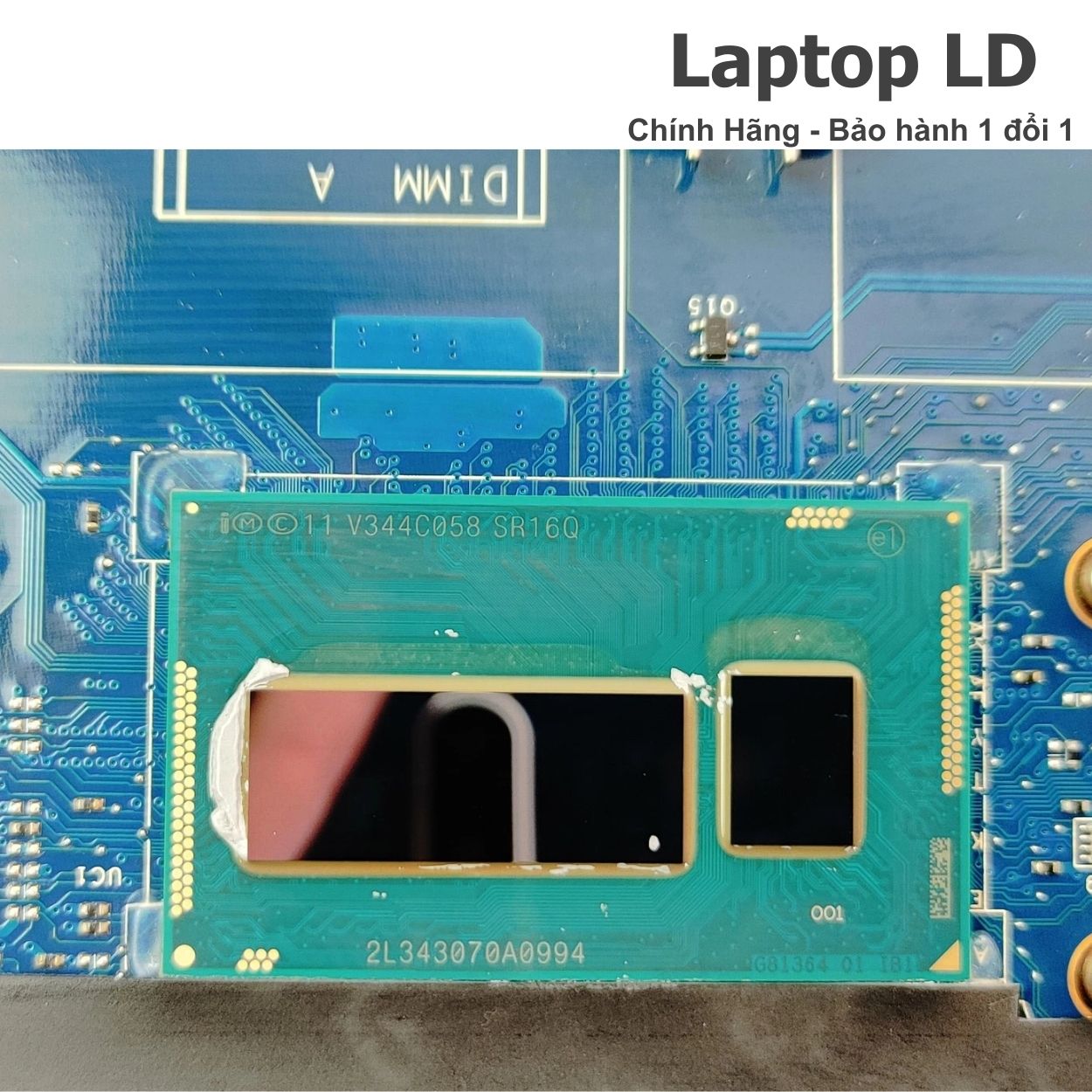

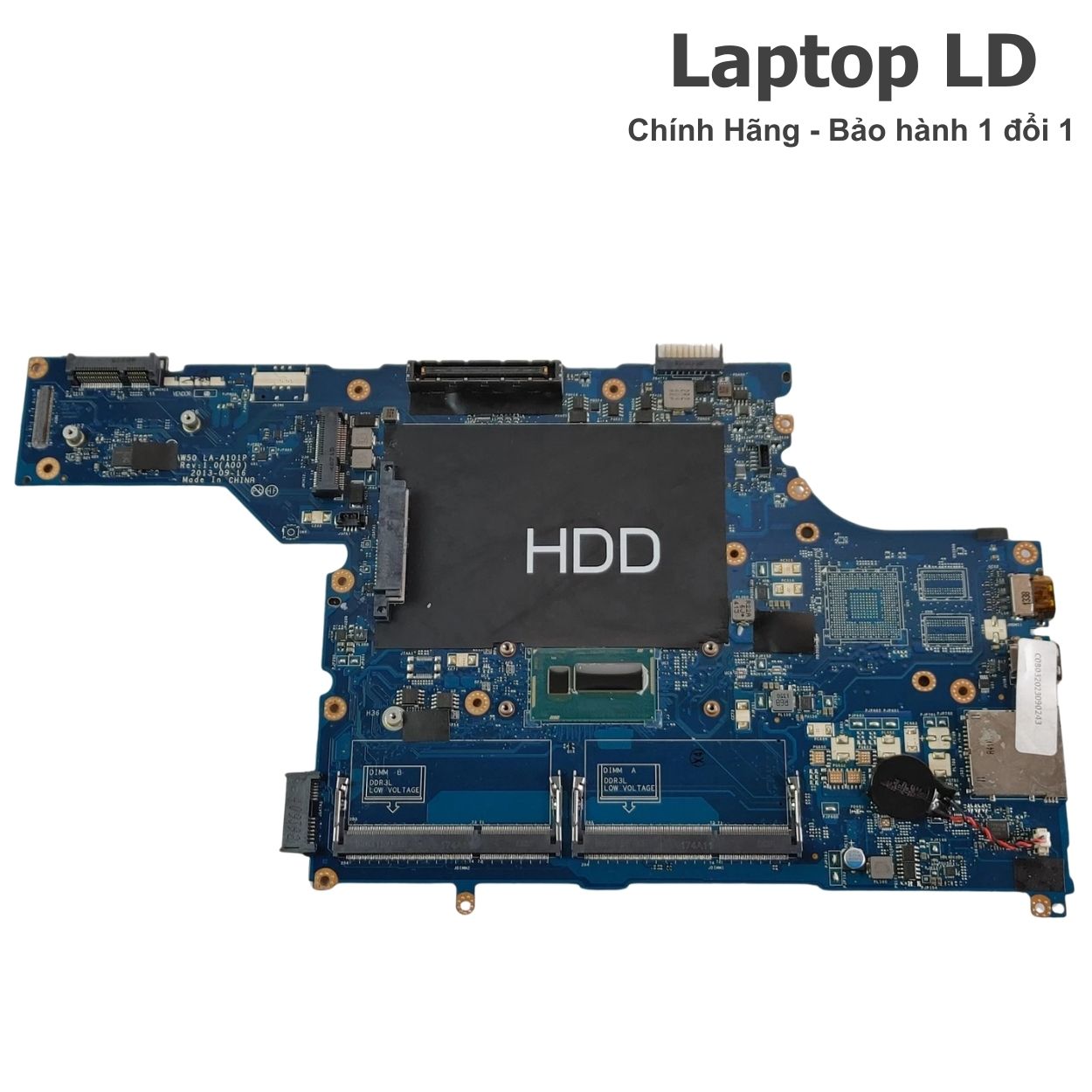

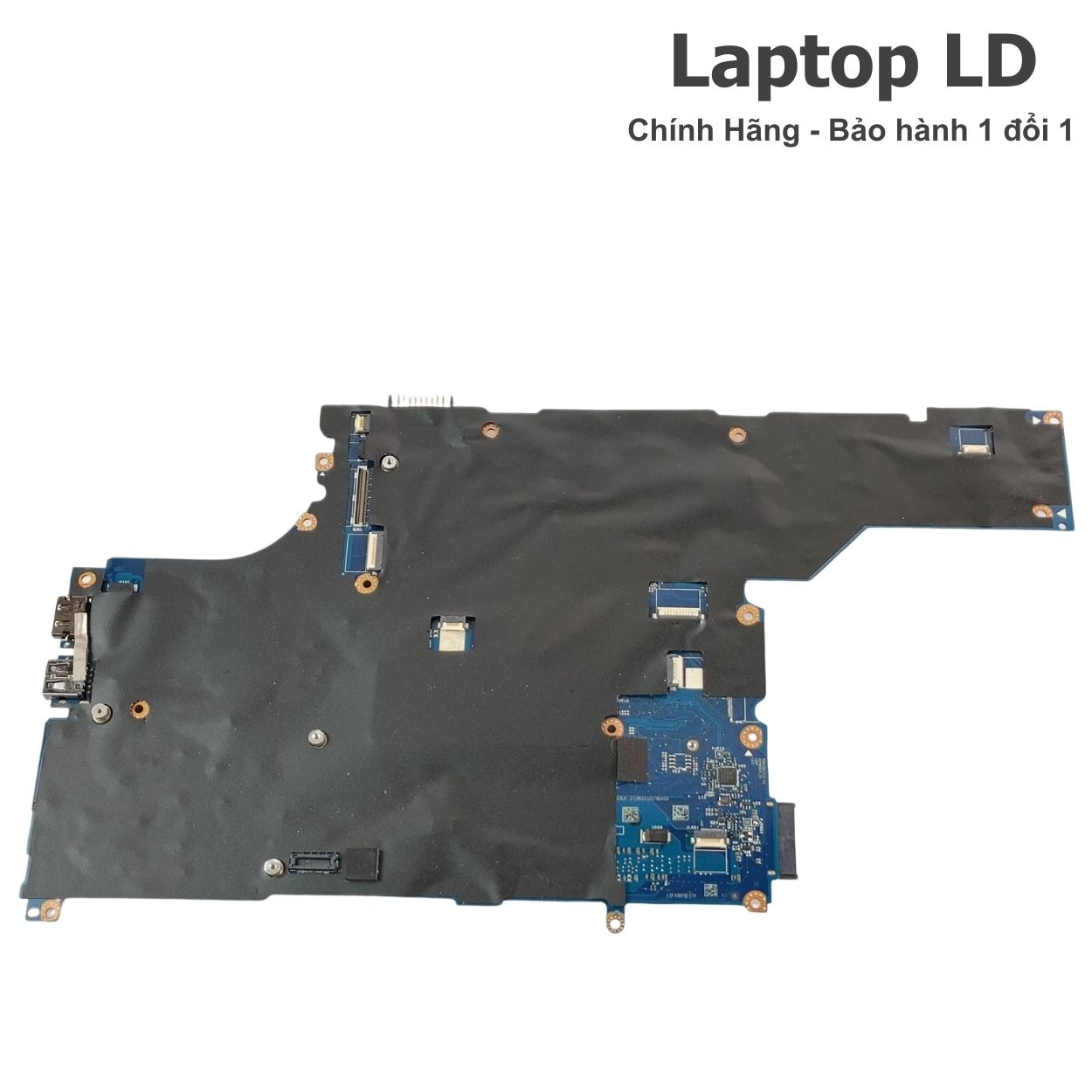

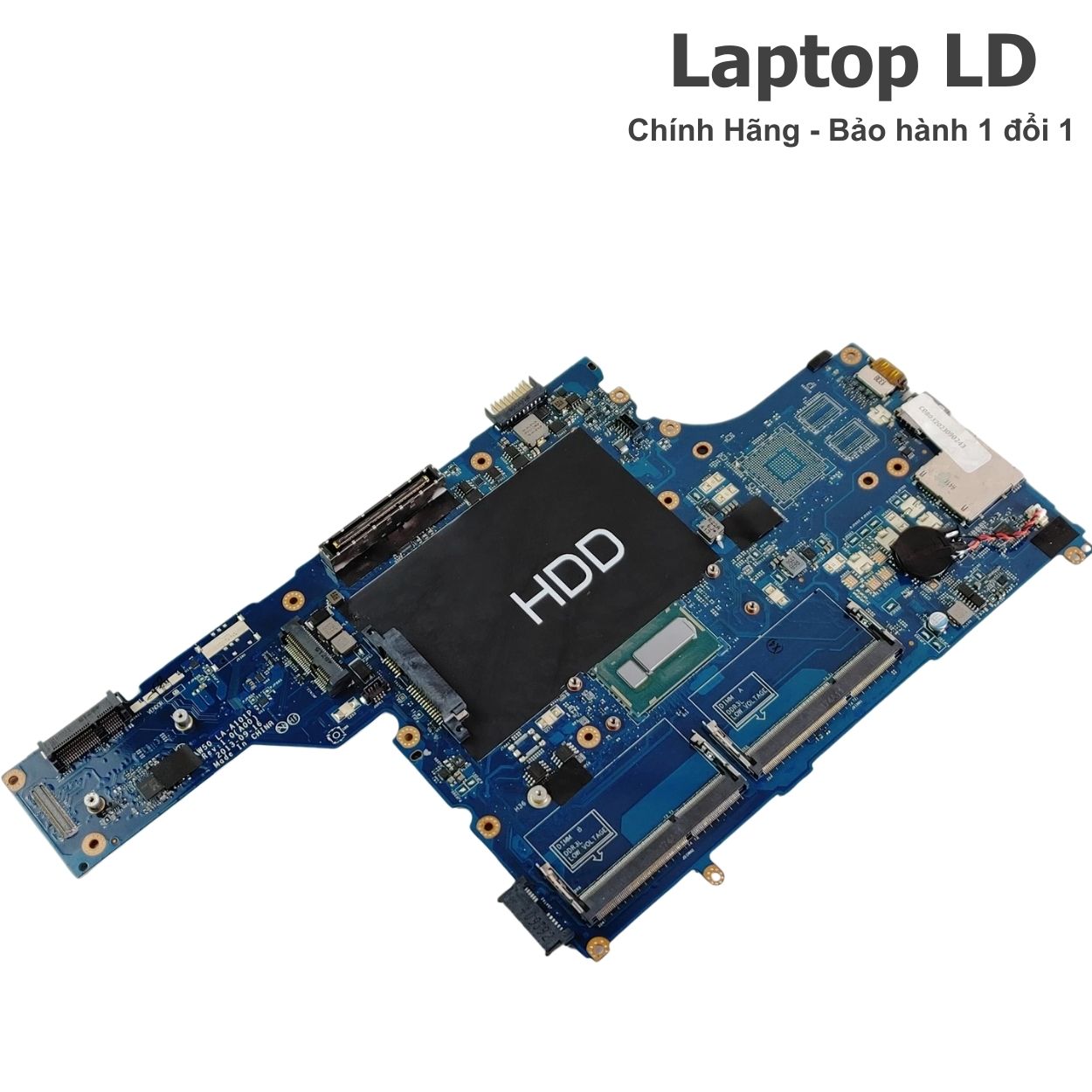

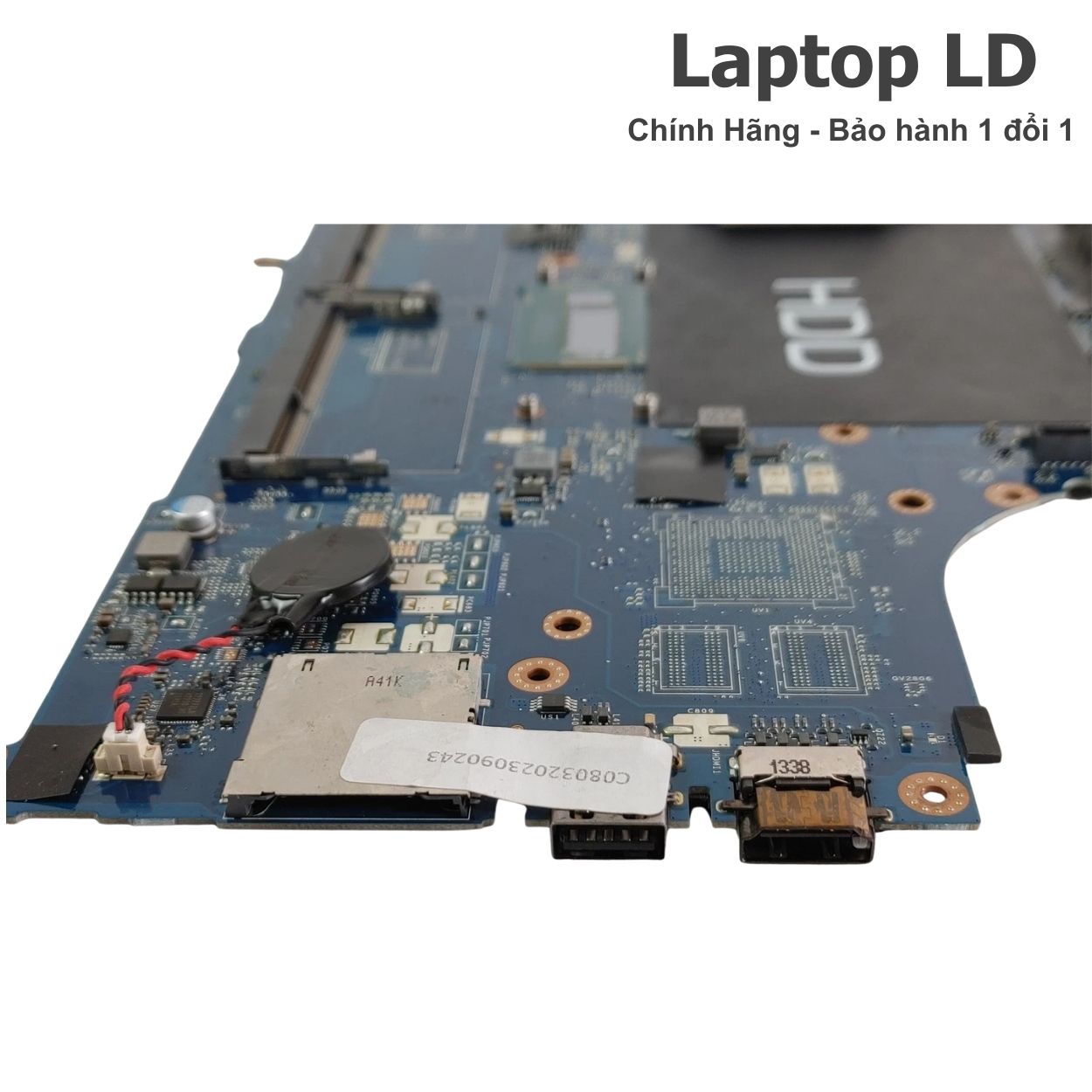

Hình ảnh tham khảo (LA-A101P & cụm cổng)
- Không nhận sạc hoặc BIOS báo adapter sai công suất: E5540 vẫn dùng jack sạc Dell đầu kim, nên lỗi thường nằm ở chân ID, jack DC-in hoặc mạch sạc chứ không chỉ do adapter.
- Nhấn nguồn sáng đèn nhưng không hình: model này cần khoanh vùng kỹ giữa RAM, khe RAM, BIOS, màn hình, cáp màn và nguồn khởi động trước khi kết luận lỗi main máy tính xách tay.
- USB 3.0 nhận rồi rớt thiết bị: rất hay lộ khi cắm SSD box hoặc ổ cứng ngoài và copy file lớn; test bằng chuột hoặc USB nhẹ thường không phát hiện ra bệnh.
- LAN có mạng nhưng truyền file không bền: cổng RJ45 có thể vẫn vào internet bình thường nhưng rớt khi copy dữ liệu lớn hoặc ping lâu.
- VGA hoặc HDMI mất hình riêng lẻ: E5540 là dòng doanh nghiệp hay dùng họp hành, chiếu màn ngoài nên cần test từng cổng video riêng, không nên chỉ cắm thử một lần là kết luận ổn.
- Treo logo / khởi động rất chậm: thường xuất hiện khi SSD/HDD yếu, đầu nối SATA không ổn hoặc BIOS nhận thiết bị không đều.
- Quạt quay lớn rồi tự tắt: có thể liên quan standby 3V/5V, chập tải nhẹ ở USB/I-O hoặc nhiệt CPU sau thời gian dài bụi bẩn tích tụ.
- Docking port ít dùng nên dễ bỏ sót: nếu khách dùng dock văn phòng thì nên kiểm riêng chân tiếp xúc docking để tránh lỗi cắm dock không nhận màn/USB sau khi thay.
- Máy dùng lâu năm dễ oxy hóa khu vực cổng: nhất là LAN, USB và HDMI trên máy làm việc môi trường công sở, kho xưởng hoặc điều hòa ẩm.
Thông số kỹ thuật Dell Latitude E5540 (LA-A101P)
| Mã | LA-A101P |
|---|---|
| Dòng máy | Dell Latitude E5540 (15.6") |
| Nền tảng | Intel Core thế hệ 4 Haswell-U |
| CPU | Intel Core i5-4310U, 2 nhân 4 luồng, xung cơ bản 2.00GHz, Turbo Boost tối đa 3.00GHz, cache 3MB |
| GPU | Intel HD Graphics 4400 tích hợp theo CPU |
| RAM | DDR3L SO-DIMM 2 khe, tối đa 16GB |
| Lưu trữ | Ổ 2.5" SATA HDD/SSD |
| Màn hình | 15.6" HD 1366x768 hoặc Full HD 1920x1080 |
| Cổng kết nối | 2 USB 3.0 • 2 USB 2.0 • VGA • HDMI • LAN RJ45 • audio combo • đầu đọc thẻ 8-in-1 • docking port |
| Kết nối | Wi-Fi • Bluetooth (nếu máy được trang bị card tương ứng) |
| Pin | Pin lithium-ion 4-cell, 6-cell hoặc 9-cell theo thiết kế Latitude E5540 |
| Adapter | Adapter Dell đầu kim 90W, cần BIOS nhận đúng adapter để sạc và vận hành ổn định |
Lưu ý: Latitude E5540 có nhiều tùy chọn cấu hình khác nhau, nhưng với model bạn gửi, phần cần ưu tiên đối chiếu là đúng mã LA-A101P, đúng CPU i5-4310U, đúng layout cổng, đúng vị trí jack nguồn và đúng bố cục thân máy E5540.
Khi nào nên thay linh kiện LA-A101P cho Dell Latitude E5540?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào, BIOS không nhận đúng adapter hoặc pin không sạc ổn định dù đã thử sạc Dell chuẩn.
- Nhấn nút nguồn không phản hồi, hoặc sáng đèn nguồn nhưng không lên hình, quạt quay rồi tắt.
- USB 3.0, LAN, VGA hoặc HDMI lỗi theo thời gian, cắm nhận lúc được lúc không.
- Treo logo, khởi động rất chậm hoặc không nhận SSD/HDD ổn định dù ổ còn tốt.
- Máy đang dùng bình thường nhưng lâu lâu tự tắt hoặc bật lên rồi tắt lặp lại.
- Main laptop có dấu hiệu oxy hóa, nóng bất thường khu vực nguồn – sạc – I/O hoặc đã sửa nhiều lần.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay LA-A101P: phương án nào hợp lý hơn?
- Jack sạc Dell đầu kim tiếp xúc kém: xử lý jack/đầu nối trước rồi test BIOS nhận adapter.
- Nóng, quạt ồn do bụi và keo khô: vệ sinh tản, thay keo và kiểm lại nhiệt CPU.
- Treo logo do SSD/HDD hoặc đầu nối SATA lỏng: thay ổ, kiểm cáp và BIOS trước khi kết luận.
- Không lên nguồn, sáng đèn không hình hoặc bật lên rồi tắt dù đã test tối giản.
- Không sạc do lỗi sâu ở mạch sạc hoặc đường nhận diện adapter tái diễn.
- Lỗi I/O hoặc nguồn khởi động lặp lại sau khi đã loại trừ linh kiện ngoại vi.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell chuẩn → kiểm tra BIOS nhận adapter → test rung nhẹ jack nguồn → kiểm tra/thay jack DC-in nếu cần → test RAM từng thanh → thử SSD/HDD khác → test VGA/HDMI bằng màn khác → copy file lớn qua USB 3.0 10–20 phút → test LAN truyền file để xác nhận độ ổn định thực tế.
Gợi ý quyết định: nếu đã loại trừ adapter, jack sạc, RAM, ổ lưu trữ và cáp màn mà máy vẫn lỗi nguồn hoặc lỗi cổng I/O lặp lại, nên kiểm tra sâu bo mạch và cân nhắc thay đúng mã LA-A101P.
Lỗi thường gặp trên Latitude E5540 (LA-A101P)
- Không nhận adapter hoặc sạc chập chờn: lỗi đường ID, jack nguồn mòn hoặc mạch sạc suy.
- Sáng đèn nguồn nhưng không hình: RAM, khe RAM, BIOS, màn hình, cáp màn hoặc nguồn khởi động bất thường.
- Bật lên vài giây rồi tắt: standby không ổn, chập tải nhẹ nhánh I/O hoặc nguồn CPU lỗi.
- Treo logo, nhận ổ không đều: SSD/HDD yếu, đầu nối SATA lỏng hoặc BIOS không ổn định.
- USB 3.0 / LAN / VGA / HDMI chập chờn: cổng oxy hóa, mối hàn yếu hoặc nguồn cấp I/O không bền.
- Quạt lớn, nóng và tự tắt: bụi nhiều, keo khô hoặc nguồn tải bị suy khi máy chạy lâu.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / BIOS báo adapter không đúng |
|---|---|
| Nguyên nhân | Adapter không chuẩn • jack đầu kim Dell lỏng • đường nhận diện adapter lỗi • mạch sạc suy |
| Cách khoanh vùng | Thử adapter chuẩn → vào BIOS kiểm nhận diện adapter → test rung nhẹ đầu sạc 15–20 phút → kiểm jack DC-in → nếu vẫn lặp, kiểm tra sâu phần sạc trên bo mạch chủ laptop |
| Triệu chứng | Sáng đèn nguồn nhưng không có hình |
| Nguyên nhân | RAM/khe RAM lỗi • BIOS lỗi • cáp màn/LCD lỗi • nguồn khởi động chưa ổn |
| Cách khoanh vùng | Test RAM từng thanh → thử màn ngoài → kiểm cáp màn → khởi động tối giản → nếu vẫn lặp, kiểm tra nhánh nguồn khởi động |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | SSD/HDD lỗi • đầu nối SATA lỏng • BIOS hoặc nguồn lưu trữ bất thường |
| Cách khoanh vùng | Thử ổ khác → kiểm tra đầu nối → reset BIOS → restart nhiều lần để bắt lỗi lặp |
| Triệu chứng | USB 3.0 hoặc LAN chập chờn khi tải |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh cấp nguồn I/O yếu • lỗi controller theo tải |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ cứng ngoài hoặc test truyền file qua LAN 10–20 phút → theo dõi rớt kết nối hoặc treo cổng |
| Triệu chứng | VGA / HDMI lúc có lúc mất |
| Nguyên nhân | Cổng video tiếp xúc kém • mối hàn yếu • đường xuất hình không ổn định |
| Cách khoanh vùng | Thử màn và cáp khác → test riêng từng cổng → xuất hình liên tục 10–15 phút → theo dõi nhấp nháy hoặc mất tín hiệu |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt toàn bộ nguồn: tắt máy, rút adapter, tháo pin và xả điện trước khi thao tác.
- Tháo nắp đáy, ổ lưu trữ, RAM và các module cần thiết; lưu ý E5540 có chassis doanh nghiệp nên cần phân loại ốc và cáp cẩn thận.
- Tháo bàn phím, palmrest, cáp màn hình, loa, Wi-Fi, jack nguồn, cáp ổ đĩa và các kết nối liên quan đúng thứ tự để tránh gãy socket.
- Tháo bộ tản CPU, vệ sinh sạch quạt và heatsink trước khi lắp lại.
- Đặt main laptop mới theo đúng cụm cổng phía cạnh máy và docking port, căn đều VGA/HDMI/LAN rồi siết ốc đúng vị trí.
- Test sơ bộ trước khi ráp kín: nhận sạc, lên hình, nhận RAM, nhận ổ SATA, kiểm tra BIOS nhận adapter đúng.
- Ráp hoàn thiện và test đủ checklist: sạc-xả, nhiệt CPU, USB 2.0/3.0, LAN, VGA/HDMI, webcam, âm thanh và khởi động nhiều lần.
- Chạy test theo thời gian đủ lâu để loại trừ lỗi “copy file mới rớt USB”, “cắm màn ngoài một lúc mới mất hình” hoặc “dùng LAN lâu bị rớt kết nối”.
Checklist test sau khi mua/thay
- Test sạc: BIOS nhận đúng adapter, sạc ổn định 15–20 phút; rung nhẹ đầu cắm không bị ngắt.
- Test nguồn: bật tắt nhiều lần, không lỗi sáng đèn nhưng không hình hoặc bật rồi tắt.
- Test RAM: nhận đủ dung lượng, thử từng khe nếu máy từng có hiện tượng đen màn.
- Test lưu trữ: HDD/SSD đọc ghi ổn định, khởi động lại nhiều lần không treo logo.
- Test USB 3.0 / USB 2.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút để bắt lỗi rớt thiết bị.
- Test LAN: ping và truyền file 10–15 phút để kiểm tra độ ổn định của cổng mạng.
- Test VGA / HDMI: xuất hình ổn định trên màn ngoài, không nhấp nháy hoặc mất tín hiệu khi dùng lâu.
- Test webcam, loa, mic, jack tai nghe và bàn phím/trackpad.
- Test nhiệt: chạy tải CPU theo thời gian, theo dõi quạt, nhiệt và độ ổn định tổng thể.
- Test docking port nếu khách có nhu cầu dùng dock văn phòng.
Giá linh kiện & giá thay Dell Latitude E5540
Giá LA-A101P (linh kiện)
Giá phụ thuộc vào tình trạng thực tế của board, độ đẹp cụm cổng, khu vực nguồn – sạc – I/O, mức oxy hóa, lịch sử sửa chữa trước đó và độ đồng bộ của linh kiện đi kèm. Trung tâm sẽ đối chiếu đúng model trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh máy, kiểm tra tổng thể và test theo checklist kỹ thuật.
- Báo giá rõ trước khi làm; không tự ý phát sinh nếu khách chưa đồng ý.
Thay cho Latitude E5540 có lấy ngay không?
Nếu có sẵn đúng board LA-A101P, thời gian thay và kiểm tra thường hoàn tất trong ngày. Riêng các máy cần test sạc, test cổng I/O và test xuất hình lâu để xác nhận ổn định sẽ được báo trước theo tình trạng thực tế.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (nhận adapter ổn định trong BIOS + USB 3.0/LAN bền khi test dài + VGA/HDMI xuất hình tốt + khởi động nhiều lần ổn định).
Khách văn phòng: “Máy trước đó sạc chập chờn, cắm USB 3.0 chép dữ liệu lâu hay rớt, lúc họp cắm HDMI cũng không ổn định. Sau khi thay board đúng mã thì máy lên nhanh hơn, nhận sạc đều và các cổng dùng ổn định hơn.”
Phản hồi kỹ thuật: “Đã test BIOS nhận adapter, test bật tắt nhiều lần, test RAM từng khe, test USB 3.0 copy file lớn, test LAN transfer, test VGA/HDMI và kiểm tra jack nguồn trước khi bàn giao.”
Câu hỏi thường gặp
E5540 báo adapter không đúng công suất có phải luôn do board không?
Không. Đây là lỗi rất hay gặp trên các dòng Dell dùng jack đầu kim. Trước tiên cần loại trừ adapter không chuẩn, chân kim lỏng, jack DC-in tiếp xúc kém hoặc dây sạc xuống cấp. Nếu BIOS vẫn không nhận đúng adapter sau khi đã thử sạc chuẩn và kiểm tra jack, khi đó mới ưu tiên kiểm tra sâu mạch sạc trên bo mạch chủ laptop.
Vì sao USB 3.0 vẫn dùng chuột bình thường nhưng cắm ổ cứng ngoài lại hay rớt?
Đây là lỗi khá đặc trưng của Latitude E5540 khi cổng USB vẫn cấp tín hiệu cho thiết bị nhẹ nhưng không ổn định ở mức tải dữ liệu lớn hoặc cấp nguồn cao hơn. Vì vậy muốn test đúng bệnh phải cắm ổ ngoài và copy file liên tục đủ thời gian, không thể chỉ cắm chuột hay USB nhỏ để kết luận.
Nhận máy sau thay cần ưu tiên test gì quan trọng nhất?
Nên ưu tiên: test BIOS nhận đúng adapter, test bật tắt nhiều lần, test USB 3.0 copy file lớn, test LAN transfer, test VGA/HDMI và kiểm tra RAM/SSD-HDD. Đây là các điểm lỗi đặc trưng hay lộ lại nhất trên mainboard laptop Dell Latitude E5540.
