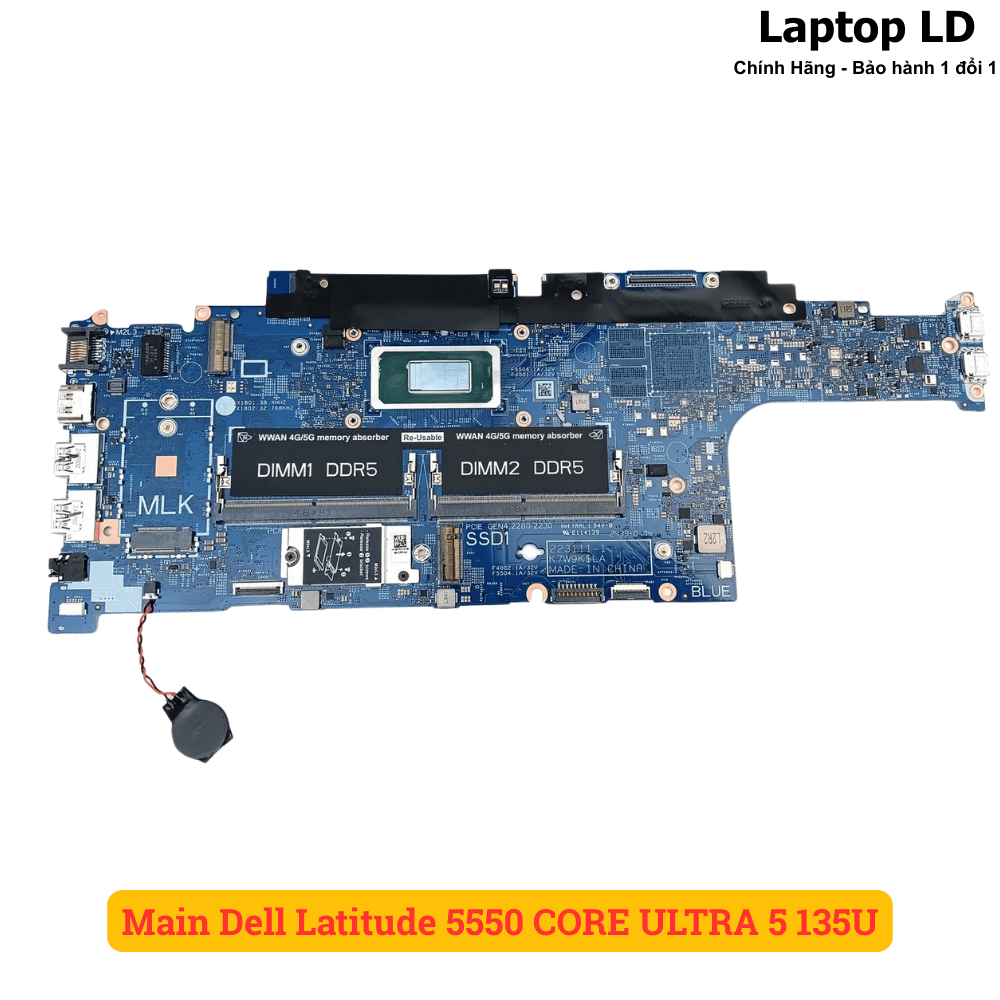

Thay main Dell Latitude 5550 Core Ultra 5 135U 223111-1 đúng mã
Main Dell Latitude 5550 board 223111-1 dùng CPU Intel Core Ultra 5 135U vPro, Intel Graphics, RAM DDR5-5600 2 khe SODIMM, SSD M.2 PCIe Gen4 và hệ thống cổng 2 Thunderbolt 4, HDMI 2.1 TMDS, RJ-45, microSD. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc USB-C, Thunderbolt 4, RAM, SSD, Wi‑Fi, WWAN, LAN, camera, bàn phím số, vân tay và BIOS trước khi tư vấn sửa hoặc thay.
- Core Ultra 5 135U
- Intel Graphics
- DDR5-5600
- 2 Thunderbolt 4
- RJ-45 LAN
- 223111-1
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM, đúng SSD, đúng cổng sạc và hạn chế mua nhầm mã.
Lưu ý mã bo mạch
Board 223111-1 xuất hiện trên Dell Latitude 5550 / Precision 3590 với các mã phụ như K7W9K, 5MWTC hoặc X4KMG theo nguồn linh kiện/sửa chữa. Bài này khóa theo yêu cầu: Latitude 5550 Core Ultra 5 135U; khi đăng bán cần đối chiếu thêm Dell DP/N, Service Tag, mã QR, mã in trên main và cấu hình GPU/WWAN thực tế.

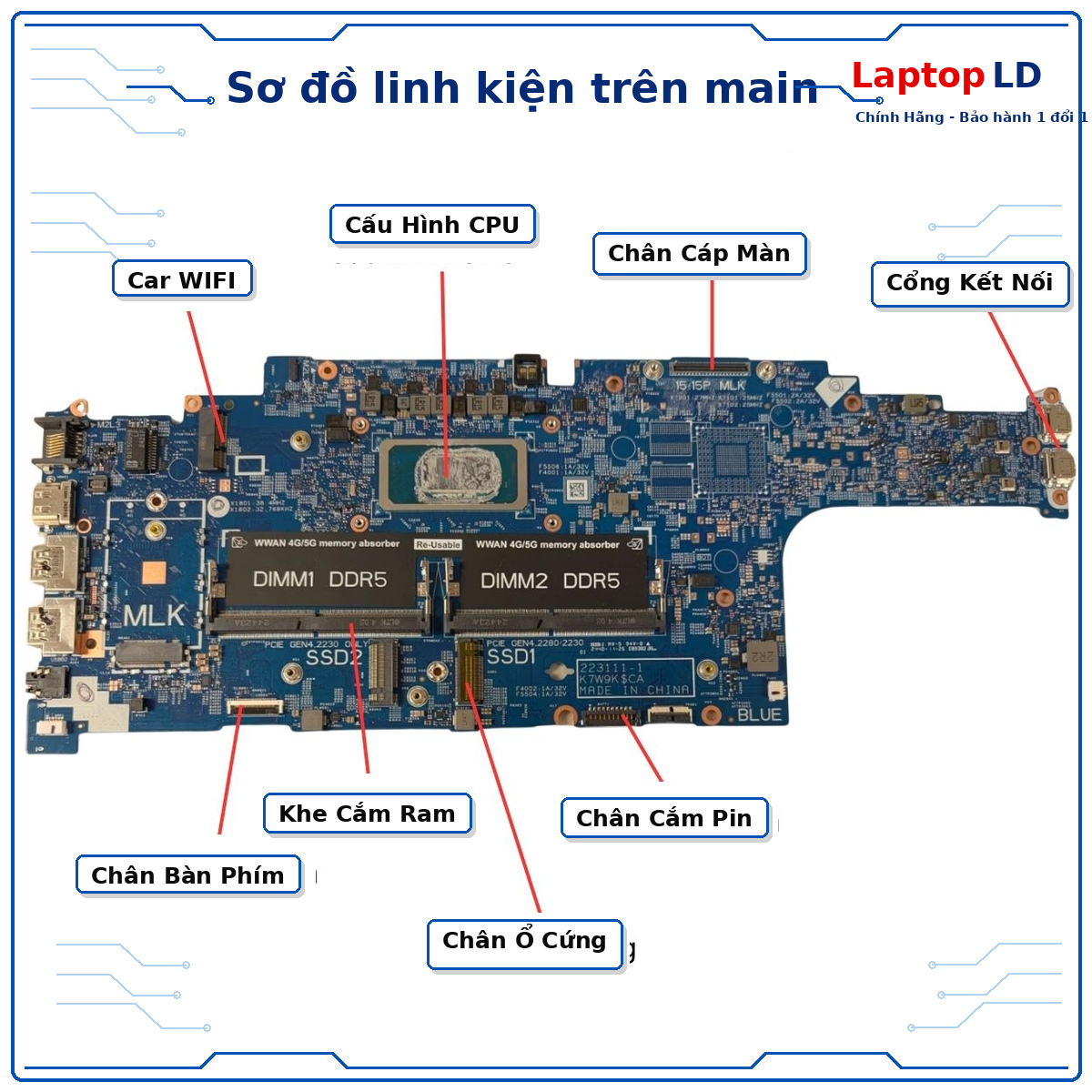

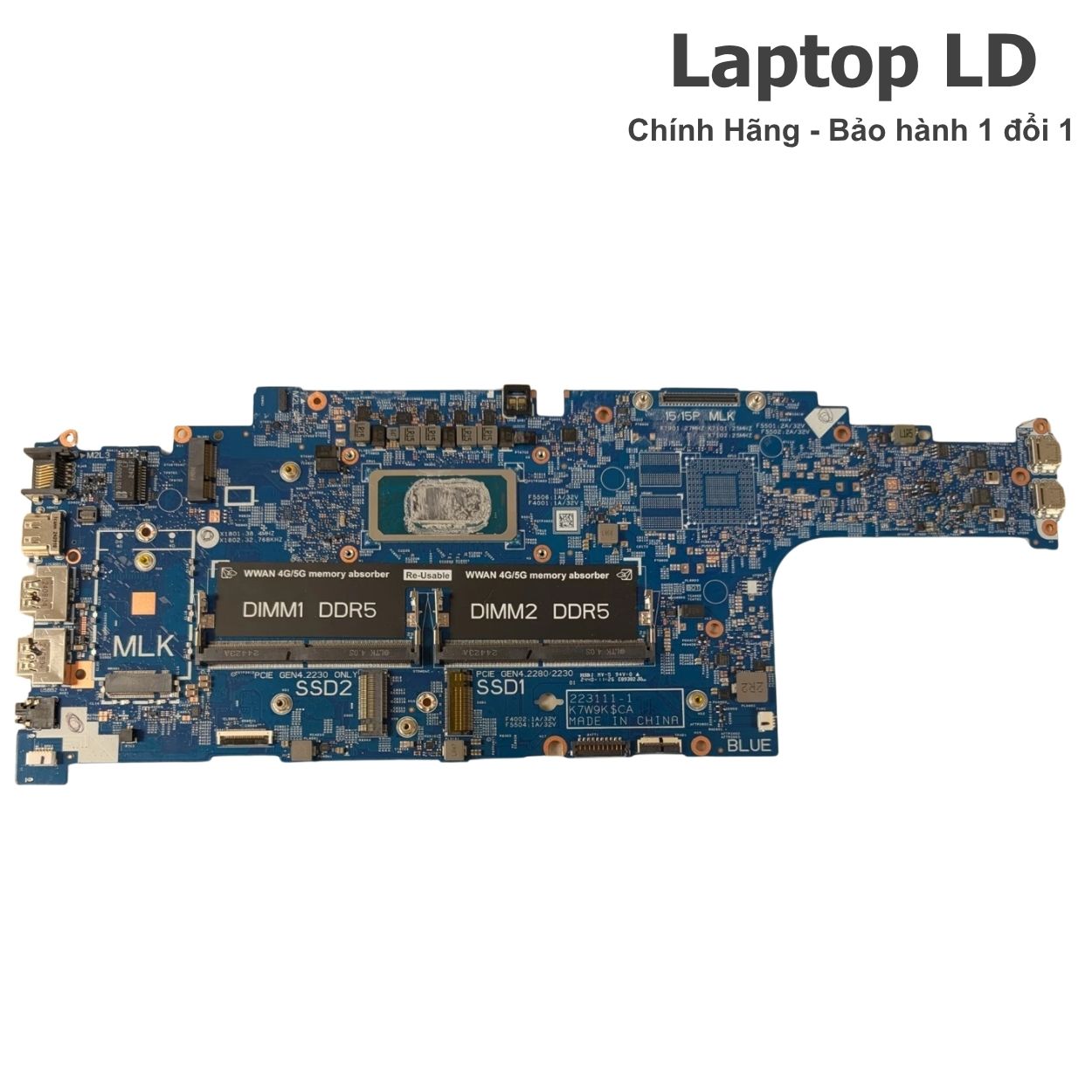

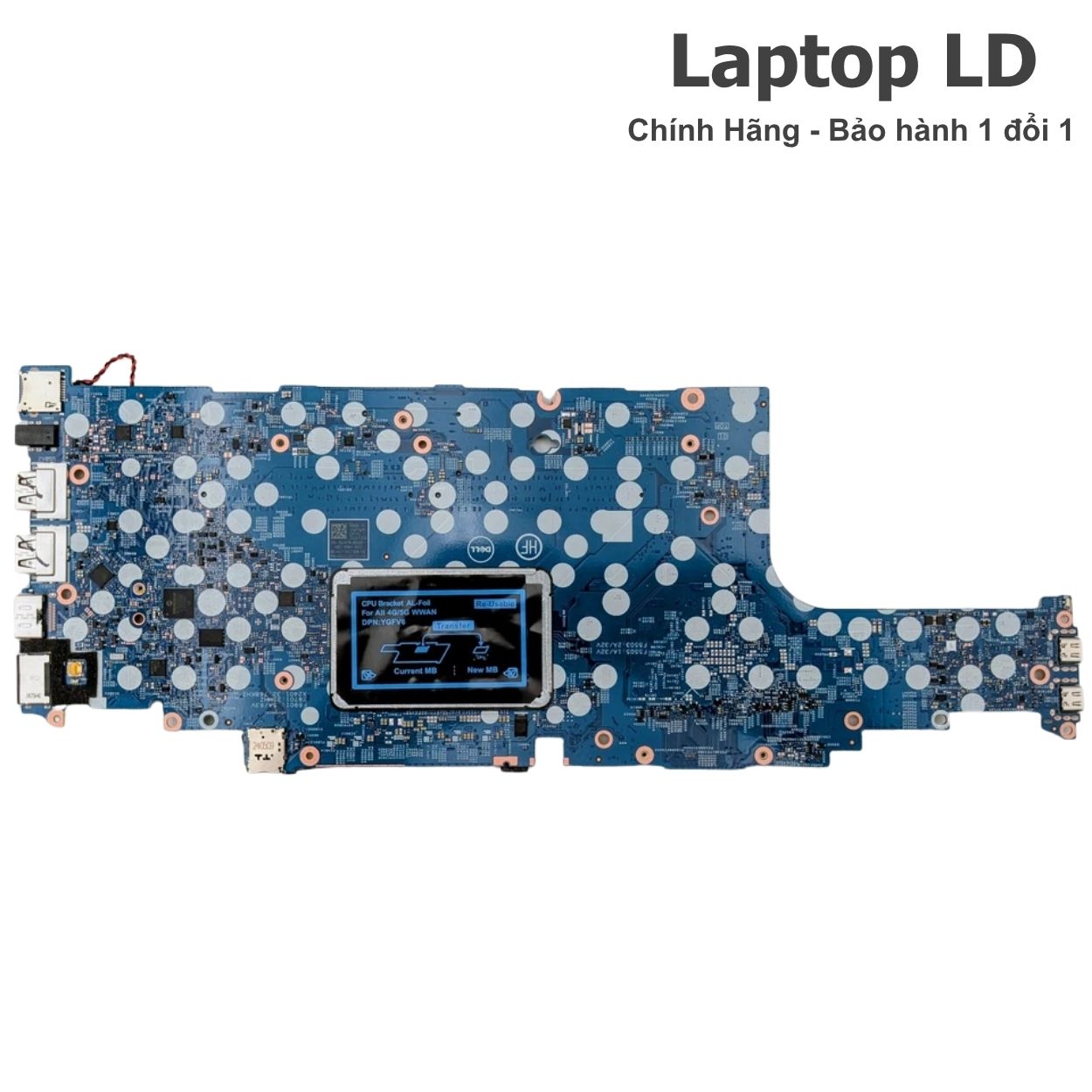

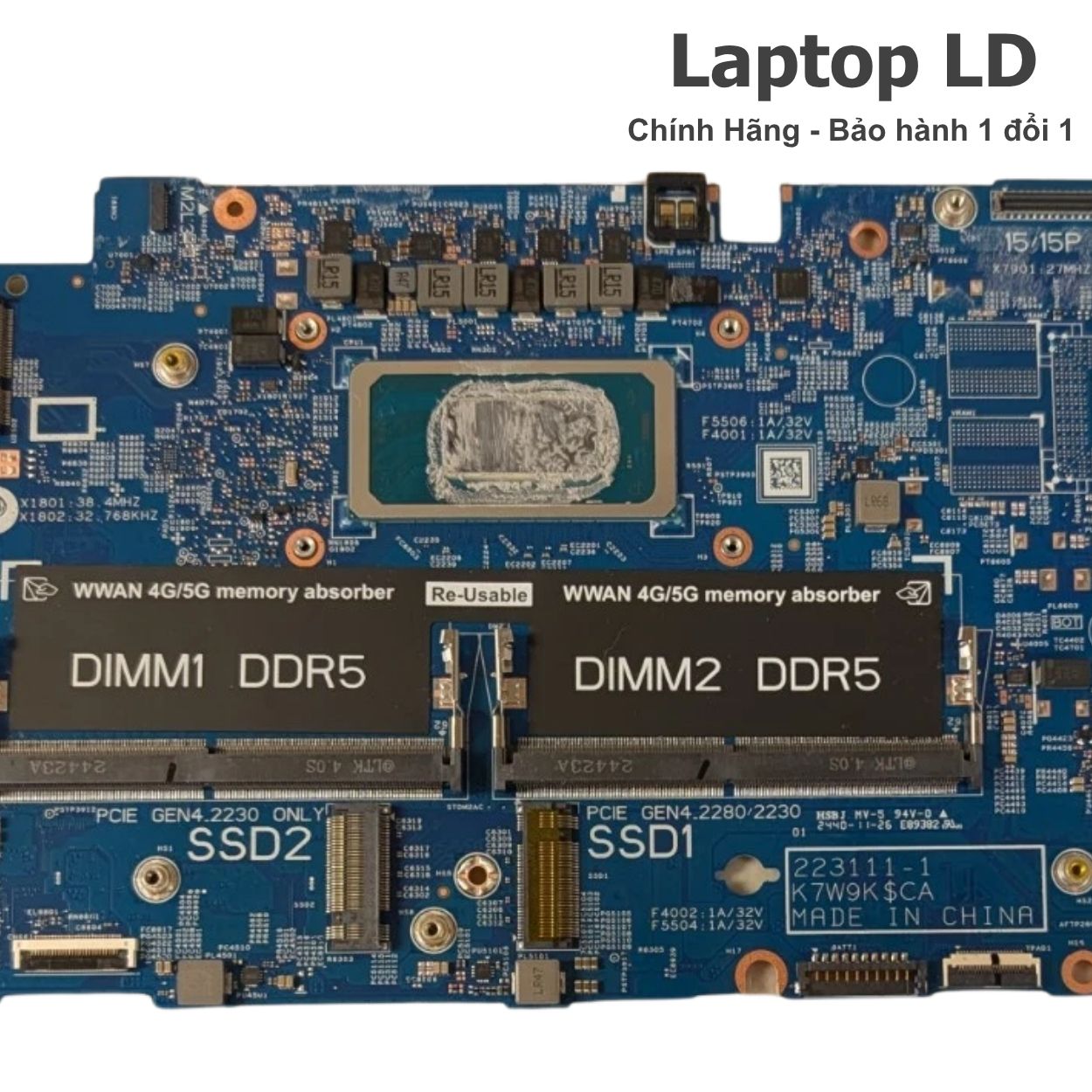

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 5550 Core Ultra 5 135U 223111-1
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core Ultra 5 135U, RAM DDR5 SODIMM, khe SSD M.2 2230/2280, khe SSD2 M.2 2230, khe Wi‑Fi, khe WWAN 4G/5G, chip BIOS, mạch sạc Thunderbolt 4, HDMI, RJ-45, microSD, camera và vân tay.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main Dell Latitude 5550 Core Ultra 5 135U 223111-1 và tránh nhầm sang Latitude 5450, 5650, Precision 3590 hoặc bản Ultra 7/RTX 2050, khách nên gửi đủ ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, Service Tag, Express Service Code hoặc mã cấu hình Dell.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã 223111-1, K7W9K/5MWTC/X4KMG nếu có, Dell DP/N, mã QR và mã in trên PCB.
- Ảnh khu vực CPU Core Ultra 5 135U, 2 khe RAM DDR5, SSD M.2, khe WWAN và chip BIOS.
- Ảnh cụm 2 Thunderbolt 4, HDMI 2.1 TMDS, RJ-45, USB-A, microSD, audio, Wi‑Fi và camera.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo Dell, không nhận RAM/SSD, lỗi LAN, HDMI, WWAN, Wi‑Fi, vân tay hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main Latitude 5550 theo CPU Core Ultra 5 135U.
- Tránh nhầm board 223111-1 giữa Latitude 5550 và Precision 3590.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM, màn hình, WWAN, Wi‑Fi, LAN, camera hay BIOS.
- Giữ đúng layout Latitude 5550 có 2 Thunderbolt 4, RJ-45, microSD, khe WWAN tùy chọn và bàn phím số.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Dell Latitude 5550 Core Ultra 5 135U 223111-1 được báo theo đúng Dell DP/N, mã PCB, CPU, RAM, SSD, WWAN, tình trạng bo mạch, tình trạng Thunderbolt 4 và gói bảo hành.
Công lắp
Hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Lỗi phụ như SSD, RAM, màn hình, pin, sạc, cáp, bàn phím số, touchpad, camera, vân tay, Wi‑Fi, WWAN hoặc I/O sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main 223111-1 và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, Thunderbolt 4, SSD M.2, RAM DDR5, Intel Graphics, HDMI, RJ-45, microSD, Wi‑Fi, WWAN, Bluetooth, âm thanh, bàn phím số, touchpad, camera, vân tay và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Latitude 5550 Core Ultra 5 135U 223111-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Latitude 5550 15.6 inch.
- Board 223111-1 theo mã in trên bo mạch.
- CPU Intel Core Ultra 5 135U vPro, 12 nhân, 14 luồng.
- Intel Graphics tích hợp.
- RAM DDR5-5600, 2 khe SODIMM, tối đa 64GB.
- SSD M.2 2230 hoặc 2280 PCIe Gen4 NVMe; có khe SSD2 M.2 2230 theo layout Dell.
- Máy có tùy chọn WWAN M.2 3042 và nano-SIM.
Không nên thay chéo khi chưa kiểm
- Không nhầm Latitude 5550 với Latitude 5450, 5650 hoặc Latitude 5540 đời cũ.
- Không nhầm Latitude 5550 với Precision 3590 dù có nguồn linh kiện ghi chung board 223111-1.
- Không nhầm Ultra 5 135U với Ultra 5 125U, Ultra 7 155U hoặc Ultra 7 165U.
- Không ghi RTX 2050 nếu main thực tế không có GPU rời và VRAM.
- Không ghi RAM onboard vì dòng này dùng DDR5 SODIMM rời.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Dell Latitude 5550 15.6 inch. | Nhầm sang Latitude 5450, 5650, Latitude 5540 hoặc Precision 3590. |
| Board number | 223111-1; mã phụ có thể gặp K7W9K, 5MWTC hoặc X4KMG theo tem main/nguồn linh kiện. | Nhầm board cùng nền nhưng khác CPU, GPU, WWAN hoặc Dell DP/N. |
| CPU | Intel Core Ultra 5 135U vPro, 12MB cache, 12 nhân, turbo tối đa 4.40GHz. | Nhầm sang Ultra 5 125U, Ultra 7 155U, Ultra 7 165U hoặc bản H-series. |
| GPU | Intel Graphics tích hợp, dùng chung bộ nhớ hệ thống. | Ghi nhầm RTX 2050 4GB nếu main thực tế là UMA. |
| RAM | DDR5-5600, 2 khe SODIMM, 8GB / 16GB / 32GB mỗi khe, tối đa 64GB. | Tưởng RAM onboard hoặc ghi nhầm DDR5-5200 của bản 13th Gen. |
| SSD | M.2 PCIe Gen4 NVMe; slot SSD1 hỗ trợ 2230/2280, slot SSD2 hỗ trợ 2230. | Ghi nhầm chỉ có 1 khe SSD hoặc ghi sai kích thước. |
| Cổng ngoài | 1 RJ-45, 1 USB-A 3.2 Gen1, 1 USB-A 3.2 Gen1 PowerShare, 2 Thunderbolt 4 PD/DP, HDMI 2.1 TMDS, audio, microSD, wedge lock, nano-SIM tùy chọn. | Ghi thiếu Thunderbolt 4, RJ-45, microSD hoặc nano-SIM. |
| Màn hình | 15.6 inch FHD 1920x1080 IPS, 60Hz, tùy chọn non-touch/touch, 250 nit hoặc 400 nit 100% sRGB. | Nhầm sang 14 inch, 16 inch hoặc panel 2K/4K của dòng khác. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem Dell DP/N, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

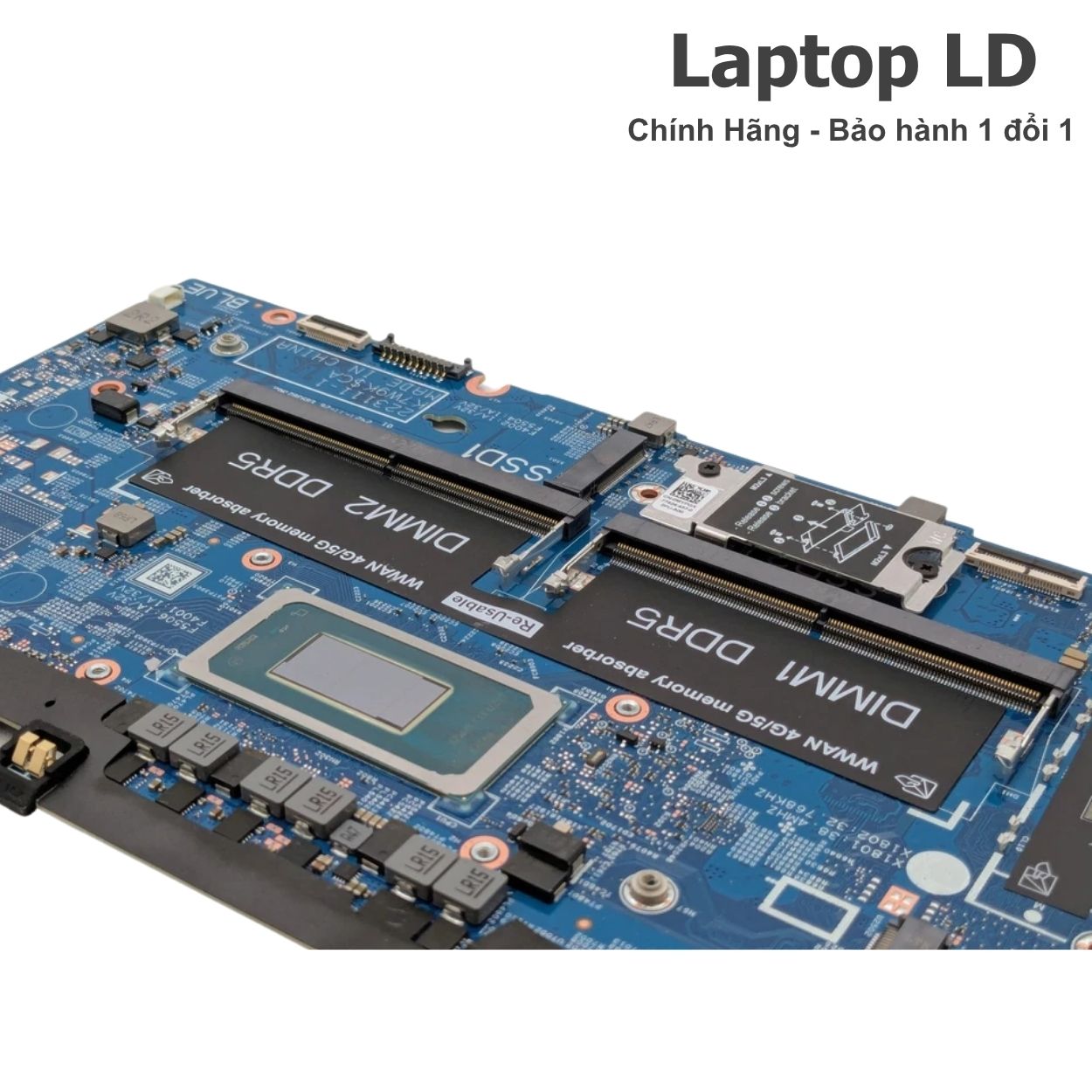

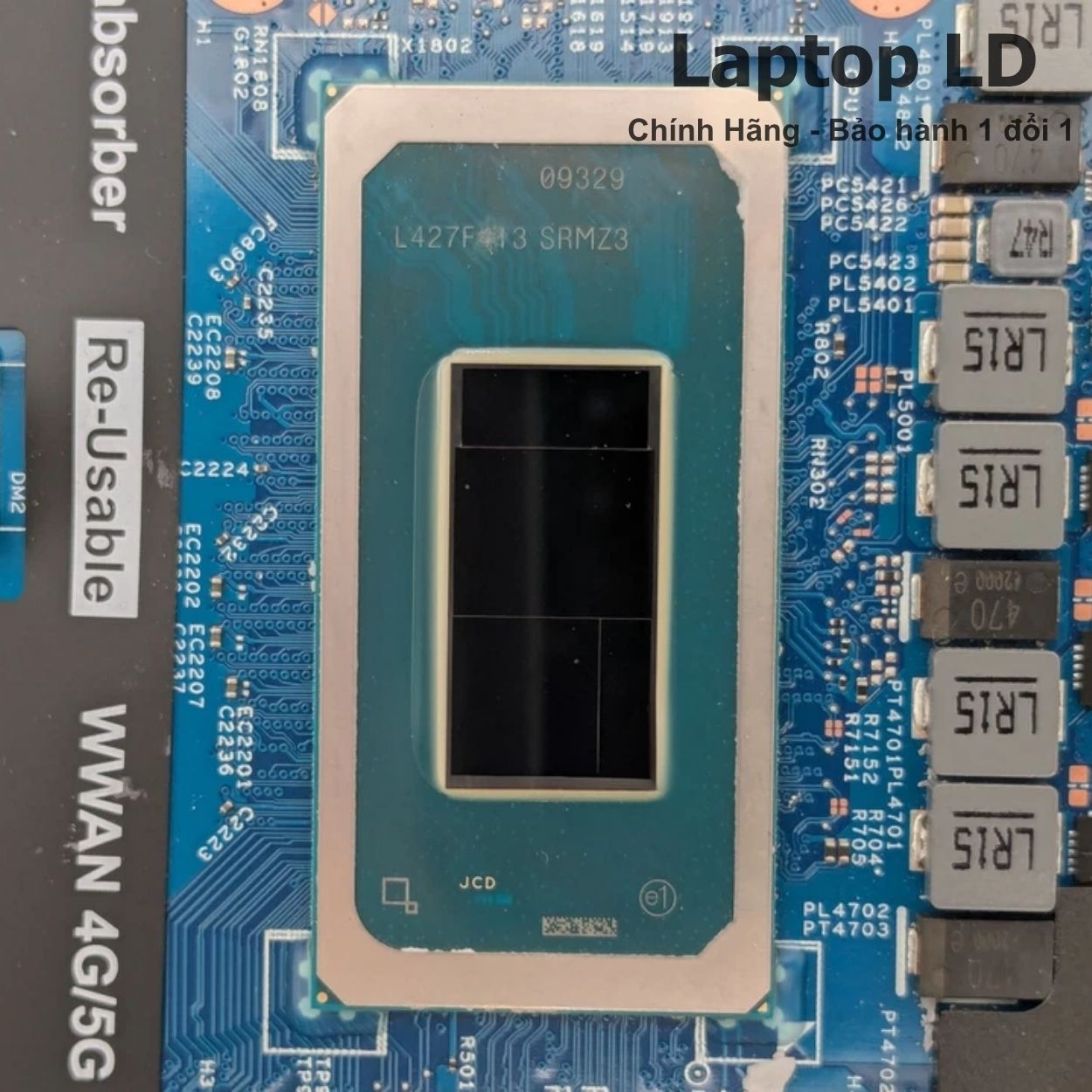

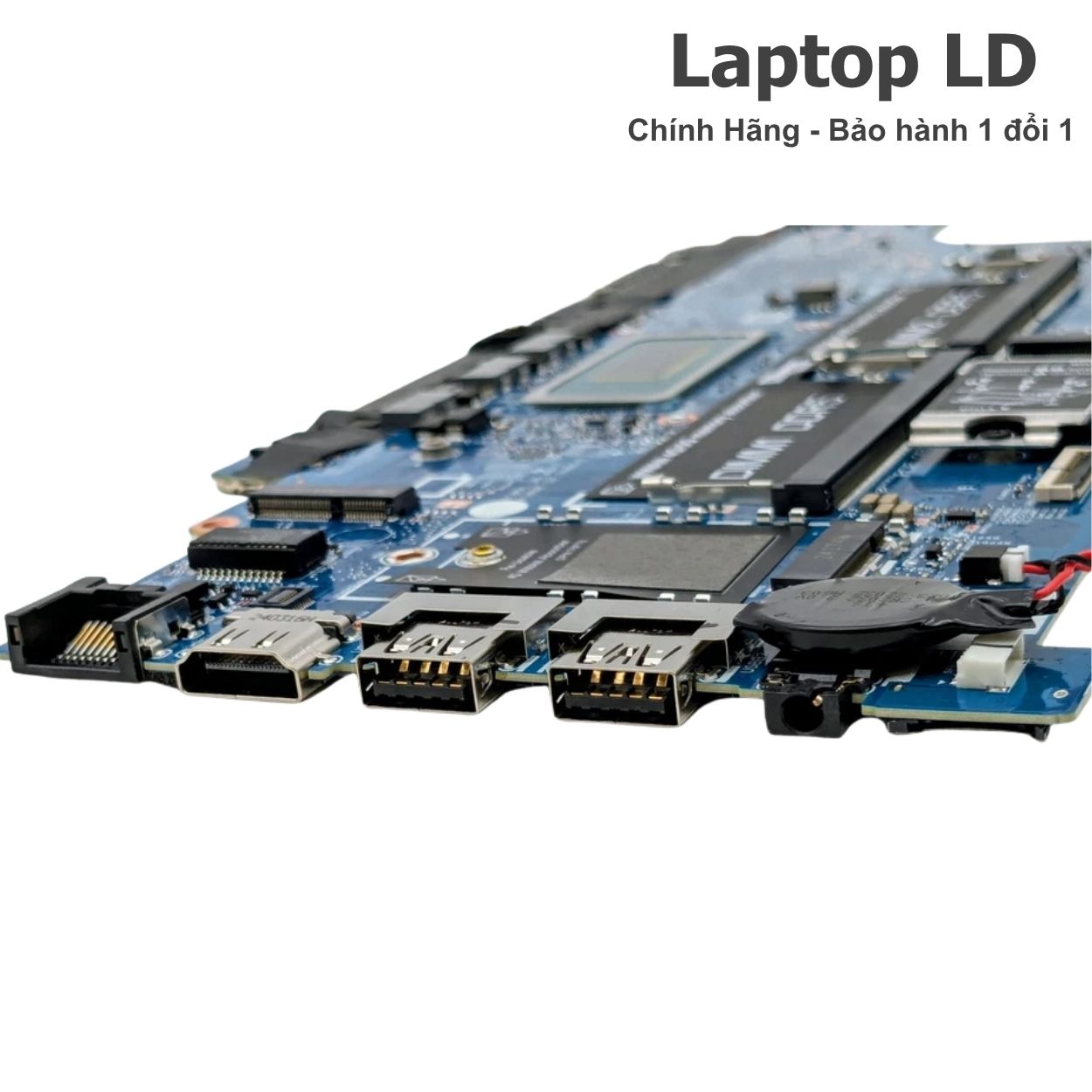

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên bo mạch Latitude 5550
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Ultra 5 135U, Intel Graphics, 2 khe RAM DDR5, SSD M.2, Thunderbolt 4, HDMI 2.1 TMDS, RJ-45, microSD, Wi‑Fi và WWAN.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 5550
Lỗi nguồn, sạc và Thunderbolt
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C hoặc chỉ nhận một cổng Thunderbolt 4.
- Không nhận xuất hình qua Thunderbolt 4 hoặc HDMI.
- Máy tự tắt khi cắm dock, hub, LAN hoặc tải CPU.
Lỗi khởi động, RAM, SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 dù SSD đã test tốt.
- Lỗi RAM DDR5 gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc Thunderbolt.
Lỗi LAN, WWAN và ngoại vi
- LAN RJ-45 không nhận mạng dây dù dây và modem tốt.
- WWAN 4G/5G hoặc nano-SIM không nhận mạng.
- Wi‑Fi/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- MicroSD, HDMI, USB-A, loa, mic, camera, vân tay, bàn phím số hoặc touchpad hoạt động chập chờn.
Nên sửa hay thay bo mạch Latitude 5550?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, RAM DDR5, BIOS, màn hình, cáp màn, Thunderbolt 4, HDMI, RJ-45, USB-A, microSD, Wi‑Fi, WWAN, camera, vân tay, bàn phím số, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng Thunderbolt 4, HDMI, RJ-45, USB-A, microSD, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, WWAN, camera, vân tay, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Core Ultra 5 135U, lỗi nguồn RAM hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc đường sạc.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, LAN, Wi‑Fi, audio và bàn phím.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Dell Latitude 5550 CPU Intel Core Ultra 5 135U board 223111-1.
| Tên sản phẩm | Main Dell Latitude 5550 CPU Intel Core Ultra 5 135U 223111-1 |
|---|---|
| Dòng máy tương thích | Dell Latitude 5550 15.6 inch; có nguồn linh kiện ghi dùng chung nền Dell Precision 3590 theo board thực tế |
| Mã main / Board number | 223111-1; mã phụ K7W9K / 5MWTC / X4KMG và Dell DP/N theo tem trên bo mạch thực tế |
| CPU | Intel Core Ultra 5 135U vPro, 12 nhân, 14 luồng, 12MB cache, xung tối đa 4.40GHz |
| GPU / VGA | Intel Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | DDR5-5600 MT/s, 2 khe SODIMM, 8GB / 16GB / 32GB mỗi khe, tối đa 64GB |
| Ổ cứng hỗ trợ | M.2 PCIe Gen4 NVMe; 1 khe M.2 2230 hoặc 2280 cho SSD1, 1 khe M.2 2230 cho SSD2 |
| Cổng/khe trên main | 2 khe RAM DDR5 SODIMM, khe SSD1, khe SSD2, khe Wi‑Fi/Bluetooth M.2 2230, khe WWAN M.2 3042, đầu pin, đầu màn hình, đầu bàn phím số, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu vân tay theo cấu hình máy |
| Cổng ngoài | 1 RJ-45 LAN, 1 USB-A 3.2 Gen 1, 1 USB-A 3.2 Gen 1 PowerShare, 2 Thunderbolt 4 hỗ trợ Power Delivery và DisplayPort, 1 HDMI 2.1 TMDS, 1 audio universal 3.5mm, 1 microSD-card slot, 1 wedge lock, 1 nano-SIM tùy chọn |
| Màn hình | 15.6 inch FHD 1920x1080 IPS, 60Hz, anti-glare, tùy chọn non-touch/touch, 250 nit 45% NTSC hoặc 400 nit 100% sRGB |
| Mạng và kết nối | RJ-45 Ethernet, Wi‑Fi/Bluetooth M.2, WWAN 4G/5G M.2 3042 tùy chọn |
| Sạc | Sạc qua 2 cổng Thunderbolt 4 USB-C hỗ trợ Power Delivery; dùng adapter USB-C theo cấu hình máy |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn | Adapter USB-C, pin, nguồn chờ, nguồn chính, cổng Thunderbolt 4, BIOS. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc/USB-C | Củ sạc, cáp sạc, USB-C PD, Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Dell | SSD M.2, BIOS, RAM DDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM DDR5 | Thanh RAM, khe RAM, chân socket, BIOS, nguồn RAM. | Kiểm RAM và khe RAM trước khi kết luận hỏng main. |
| Không xuất hình HDMI/Thunderbolt | Màn, cáp màn, HDMI, Thunderbolt 4, driver, BIOS, Intel Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi LAN/WWAN/Wi‑Fi | RJ-45, card Wi‑Fi, card WWAN, anten, SIM, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Bàn phím, nguồn chờ, cổng Thunderbolt, RAM, SSD, RJ-45, WWAN, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |

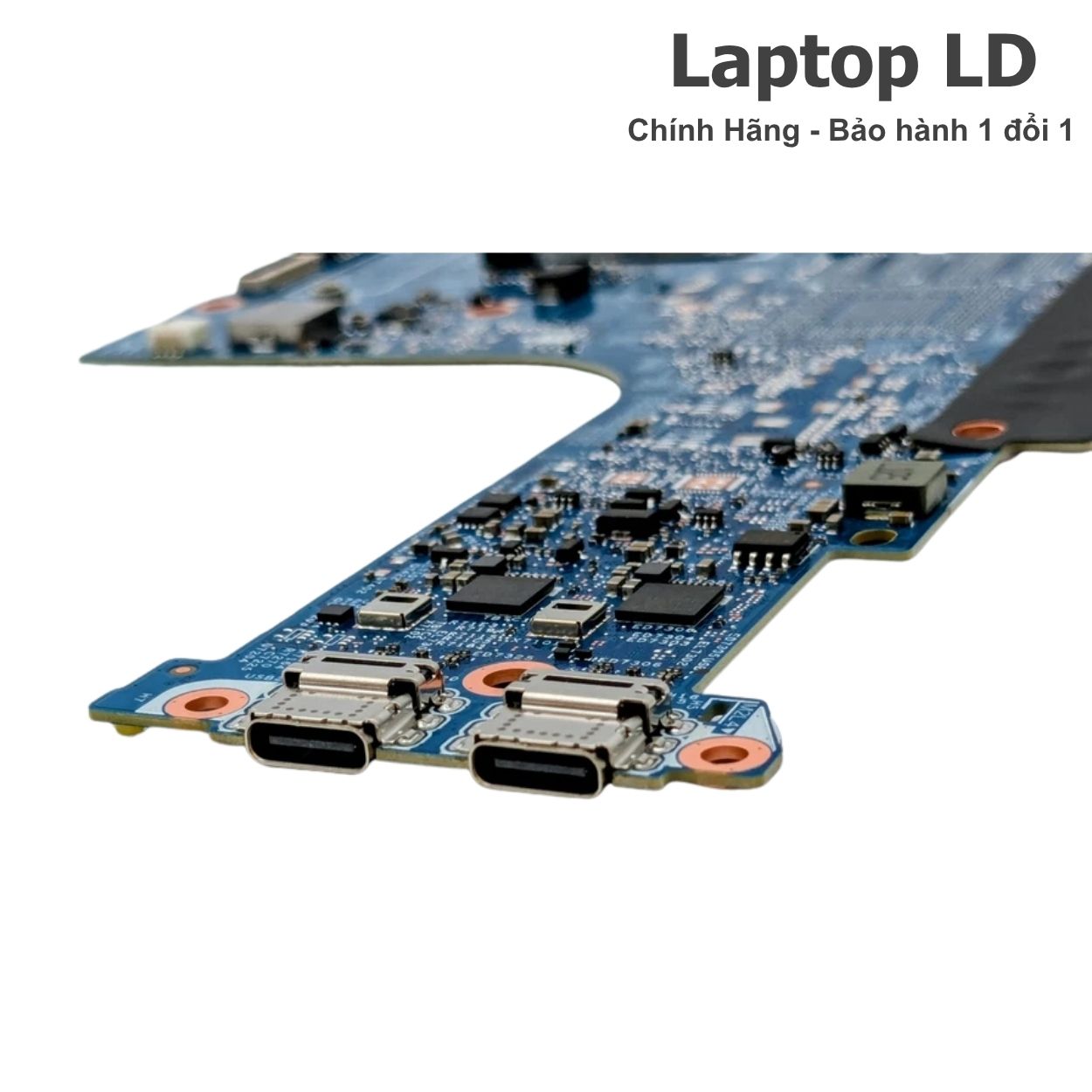

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM DDR5, SSD, hình ảnh, HDMI, Thunderbolt 4, RJ-45, Wi‑Fi, WWAN và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, RAM, màn hình, LAN, Wi‑Fi, WWAN, camera, vân tay, bàn phím số, touchpad và dữ liệu.
- Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, Thunderbolt 4, pin, SSD M.2, RAM DDR5, BIOS, hình ảnh, HDMI, RJ-45, microSD, WWAN, Wi‑Fi và nhiệt độ CPU.
- Đối chiếu đúng main
Xác minh model Latitude 5550, board 223111-1, CPU Ultra 5 135U, Dell DP/N thực tế, bố trí cổng, khe WWAN/SSD và cấu hình màn hình.
- Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
- Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, LAN, Wi‑Fi, âm thanh, bàn phím, touchpad và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng dock Thunderbolt, WWAN, cập nhật BIOS/driver và sao lưu dữ liệu.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main Dell Latitude 5550 223111-1 dùng CPU gì?
Bài này khóa theo Intel Core Ultra 5 135U vPro, 12 nhân, 14 luồng, 12MB cache và turbo tối đa 4.40GHz.
Main này có VGA rời không?
File này khóa theo bản Intel Graphics tích hợp. Nếu main thực tế có RTX 2050 4GB cần gửi ảnh GPU/VRAM và Dell DP/N để chốt lại.
RAM là onboard hay RAM rời?
Dòng này dùng DDR5-5600 SODIMM rời, 2 khe, tối đa 64GB theo Dell.
Máy có mấy khe SSD?
Dell manual ghi SSD1 hỗ trợ M.2 2230 hoặc 2280 và SSD2 hỗ trợ M.2 2230, đều là PCIe Gen4 NVMe theo cấu hình.
Main này có LAN RJ-45 không?
Có. Cổng ngoài có RJ-45 LAN, 2 Thunderbolt 4, 2 USB-A, HDMI 2.1 TMDS, microSD, audio và nano-SIM tùy chọn.
Có thay chéo với Dell Precision 3590 không?
Không nên thay chéo khi chưa kiểm kỹ. Một số nguồn linh kiện ghi 223111-1 dùng cho Latitude 5550/Precision 3590, nhưng cần đối chiếu Dell DP/N, CPU, GPU, BIOS, WWAN và ảnh main thực tế.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 nên thay bo mạch thường không làm mất dữ liệu. Khách vẫn nên sao lưu trước nếu máy còn truy cập được.
Cần gửi gì để báo giá chính xác?
Khách nên gửi Service Tag, ảnh tem đáy, ảnh Dell DP/N, ảnh board 223111-1, ảnh CPU, RAM, SSD, cụm Thunderbolt/HDMI/RJ-45/microSD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
