Laptop LD • Main Dell Latitude 3480 / 3488 / 3580
Thay main Dell Latitude 3480 / 3488 / 3580 i5-7200U 16852-1 đúng mã
Đúng nền bo TAOS 16852-1 D5FVH, CPU Intel Core i5-7200U và Intel HD Graphics 620 bản UMA. Dell DP/N thường gặp trên biến thể i5-7200U tích hợp là 02V63C/2V63C. Board được ghi nhận dùng cho Latitude 3480, Latitude 3488 và Latitude 3580; chassis 14/15,6 inch, cáp màn hình, bàn phím và bo I/O vẫn phải được đối chiếu trước khi sửa hoặc thay.
- Dell DP/N 02V63C
- CPU i5-7200U
- 2 nhân 4 luồng
- 2 khe DDR4
- HDMI + VGA
- LAN RJ-45
Xác thực kỹ thuật: Dell xác nhận Latitude 3480/3580 có tùy chọn i5-7200U, hai khe DDR4-2133 tối đa 16GB, HDMI, VGA, RJ-45, ba USB-A, pin 42Wh/56Wh và sạc 65W đầu 7,4mm. Sơ đồ kỹ thuật ghi nền TAOS 16852-1 dùng cho 3480/3488/3580; nguồn linh kiện ghi nhận 02V63C là bản i5-7200U UMA. Tem trắng, revision và khu vực GPU vẫn phải kiểm trên main thật.

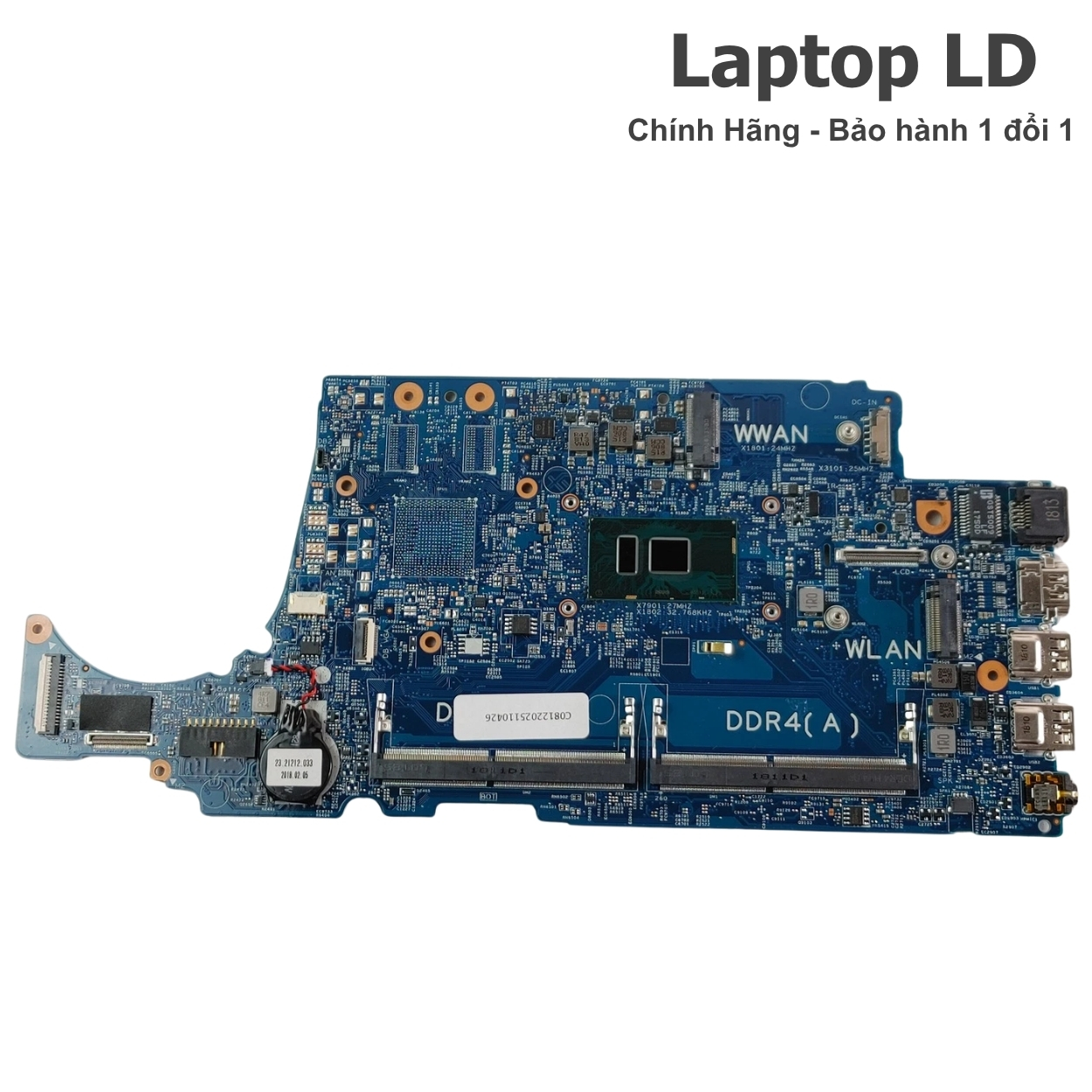

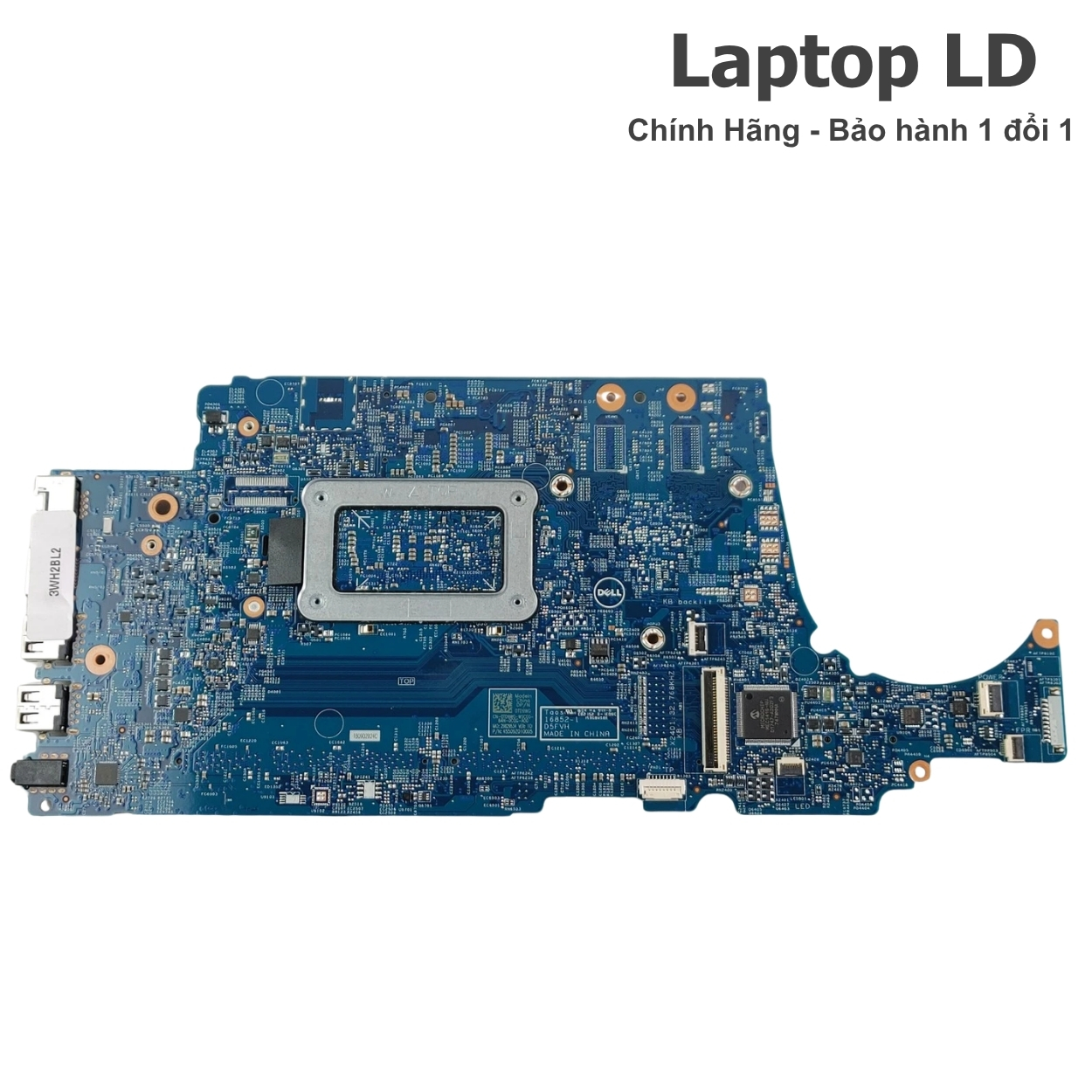

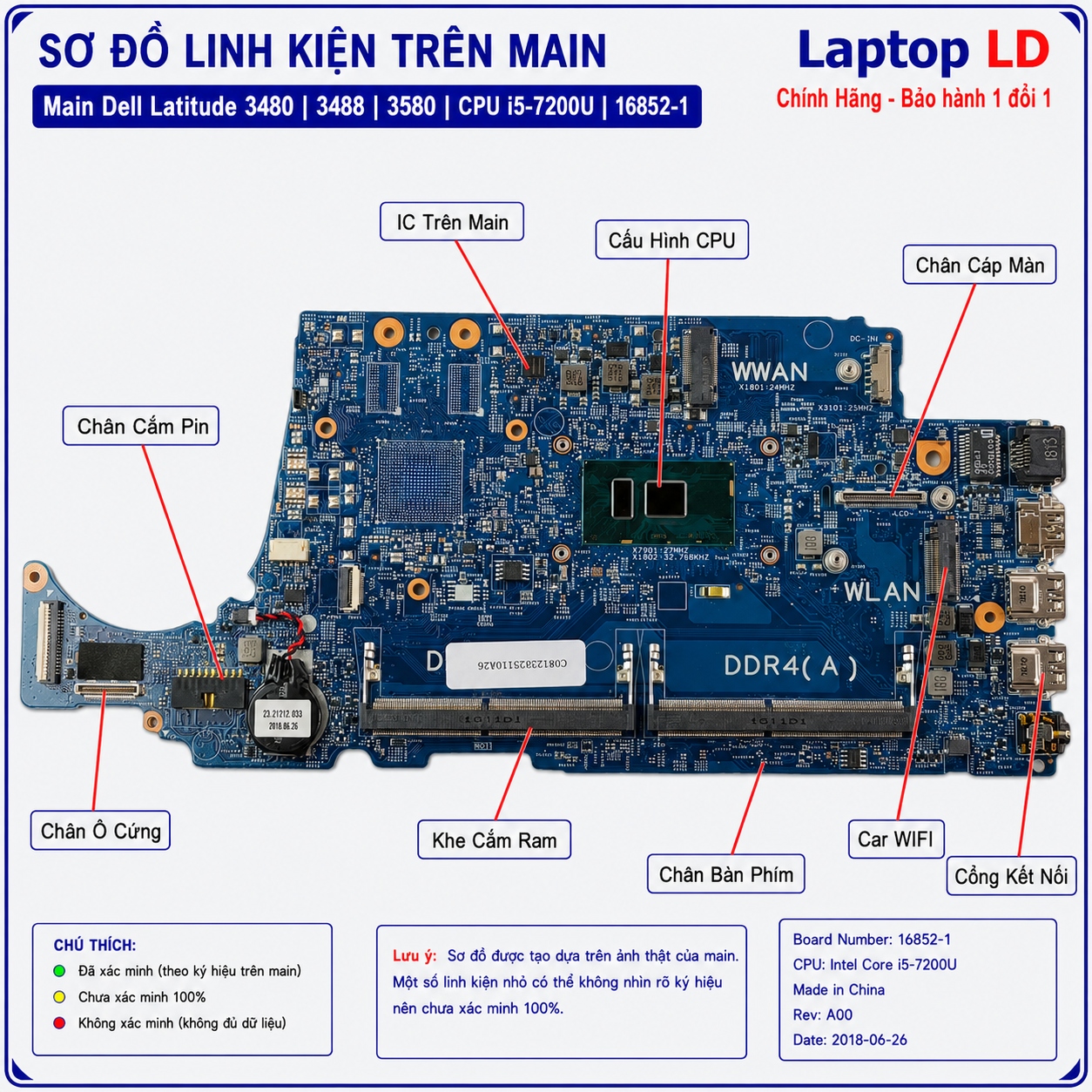

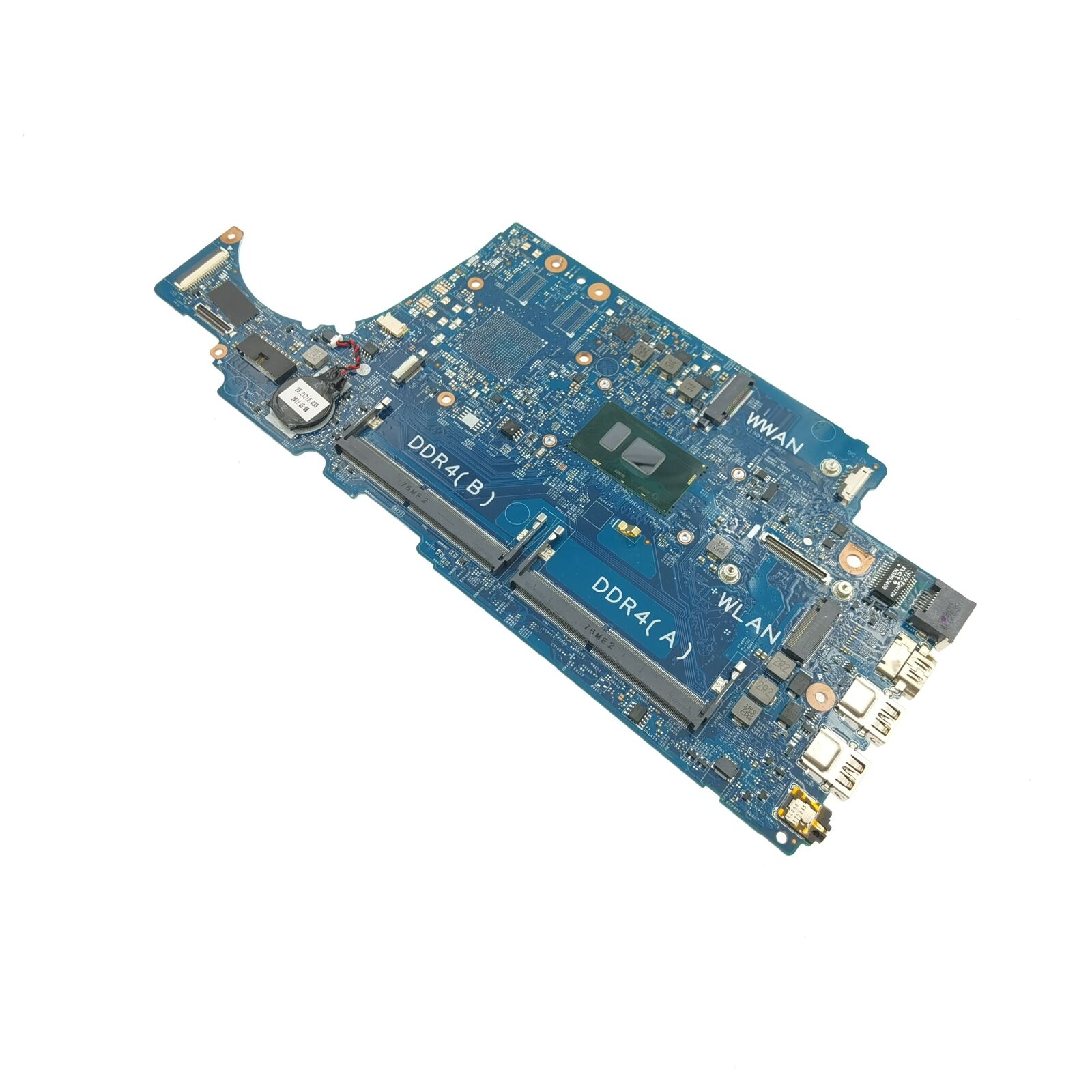

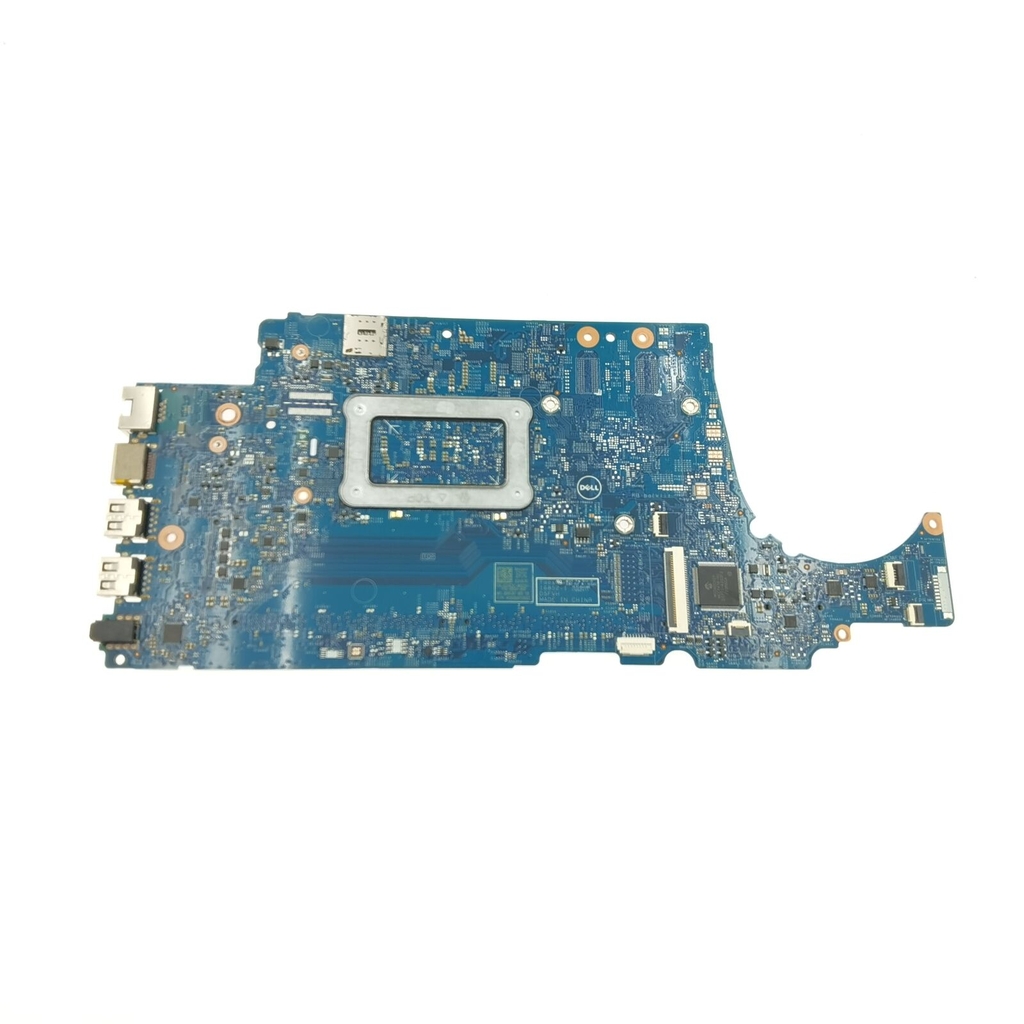

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 3480 / 3488 / 3580 i5-7200U 16852-1
Ảnh thực tế giúp nhận biết CPU i5-7200U, hai khe SO-DIMM DDR4, đầu SATA/khoang lưu trữ, khe WLAN, khe WWAN tùy chọn, mạch nguồn CPU, HDMI, VGA, LAN RJ-45, ba USB-A, SD, DC-in và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
Nền 16852-1 có CPU thế hệ 6/7, bản UMA và bản AMD Radeon rời, nhiều Dell DP/N. Chỉ tên máy hoặc mã PCB chưa đủ để khóa đúng bo.
Thông tin nên gửi trước
- Ảnh tem đáy ghi rõ Latitude 3480, 3488 hoặc 3580 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ.
- Ảnh TAOS 16852-1, D5FVH, revision và tem Dell DP/N.
- Ảnh CPU i5-7200U, hai khe RAM DDR4 và khu vực GPU.
- Ảnh đầu SATA, carrier SSD M.2, khe WLAN và WWAN nếu có.
- Ảnh HDMI, VGA, LAN, ba USB-A, SD, audio và DC-in.
- Mô tả lỗi nguồn, RAM, ổ cứng, hình ảnh, mạng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng Dell DP/N 02V63C/2V63C.
- Phân biệt i5-7200U với i5-6200U, i5-7300U hoặc i7-7500U.
- Xác nhận bản UMA Intel HD 620, tránh nhầm bản AMD Radeon.
- Khóa đúng chassis 14 inch hoặc 15,6 inch.
- Xác định máy dùng ổ 2,5 inch hay SSD M.2 qua carrier.
- Tránh mua sai board, revision hoặc cáp.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo Dell DP/N, revision, bản UMA/AMD, tình trạng bo và gói bảo hành.
Công lắp
Kiểm tra sạc 65W, pin, RAM, ổ 2,5 inch/SSD M.2, Wi-Fi/WWAN, màn hình, HDMI, VGA, LAN, USB và SD.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa BIOS, nguồn CPU, RAM, LAN, HDMI/VGA hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 3480/3488/3580, i5-7200U, TAOS 16852-1, Dell DP/N và revision.
- Xác nhận đúng bản UMA Intel HD Graphics 620.
- Kiểm tra sạc, pin, RAM, lưu trữ, HDMI, VGA, LAN, USB, SD, Wi-Fi, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell 16852-1 i5-7200U dùng cho máy nào?
Tương thích đã có căn cứ
- Dell Latitude 14 3480.
- Dell Latitude 14 3488.
- Dell Latitude 15 3580.
- CPU Intel Core i5-7200U onboard.
- Board TAOS 16852-1 D5FVH.
- Dell DP/N thường gặp 02V63C/2V63C.
- Hai khe DDR4-2133, tối đa 16GB theo Dell.
- Intel HD Graphics 620 tích hợp, không có GPU/VRAM rời trên bản UMA.
Không nên thay chéo khi chưa kiểm
- Không nhầm 02V63C UMA với board AMD Radeon rời.
- Không nhầm i5-7200U với i5-6200U hoặc i7-7500U.
- Không bỏ qua Dell DP/N và revision PCB.
- Không mặc định ổ 2,5 inch và SSD M.2 chính hoạt động đồng thời.
- Không ghi USB-C hoặc Thunderbolt; nền máy không có.
- Không dùng cáp/chassis 14 inch cho Latitude 3580 15,6 inch.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, ổ lưu trữ và màn hình.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Latitude 3480/3488 14 inch hoặc Latitude 3580 15,6 inch. | Nhầm Inspiron/Vostro 3480 hoặc Latitude 3490/3590. |
| Board number | TAOS 16852-1 D5FVH. | Đặt board nhìn giống nhưng khác CPU, GPU hoặc revision. |
| Dell DP/N | 02V63C/2V63C thường gặp trên i5-7200U UMA. | Bỏ qua tem DP/N và mua nhầm bản AMD rời. |
| CPU | i5-7200U, 2 nhân, 4 luồng, Turbo tối đa 3,10GHz. | Nhầm i5-6200U, i5-7300U hoặc i7-7500U. |
| GPU | Intel HD Graphics 620 tích hợp. | Ghi AMD Radeon hoặc dùng sai tản nhiệt. |
| RAM | 2 khe DDR4; thanh 2400MHz chạy ở 2133MHz, tối đa 16GB. | Ghi DDR3, RAM hàn hoặc tối đa 32GB. |
| Lưu trữ | Khoang chính dùng ổ 2,5 inch hoặc SSD M.2 2242/2280 qua carrier; WWAN có tùy chọn SSD/cache 2242 dung lượng nhỏ. | Ghi hai SSD M.2 NVMe hoặc mặc định lắp đồng thời hai ổ chính. |
| Cổng | 2 USB 3.1 Gen1, 1 USB 2.0, HDMI, VGA, RJ-45, SD và audio. | Ghi USB-C, DisplayPort hoặc Thunderbolt. |
| Pin và sạc | Pin 42Wh hoặc 56Wh; adapter 65W đầu 7,4mm. | Dùng sạc đầu nhỏ 4,5mm hoặc sạc không nhận ID. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, khu vực GPU, RAM, lưu trữ và cụm cổng trước khi đặt.

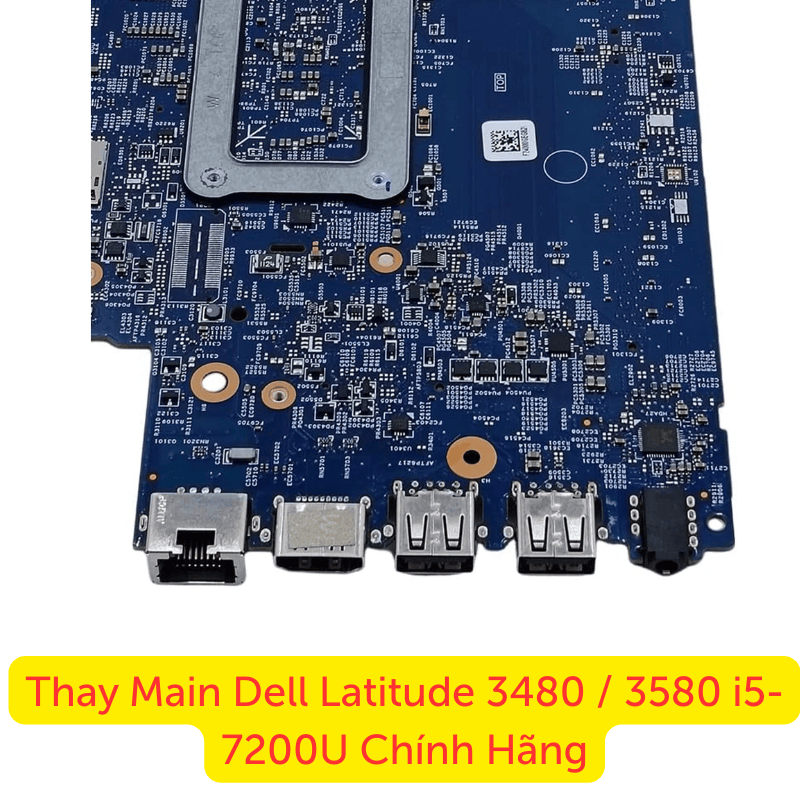

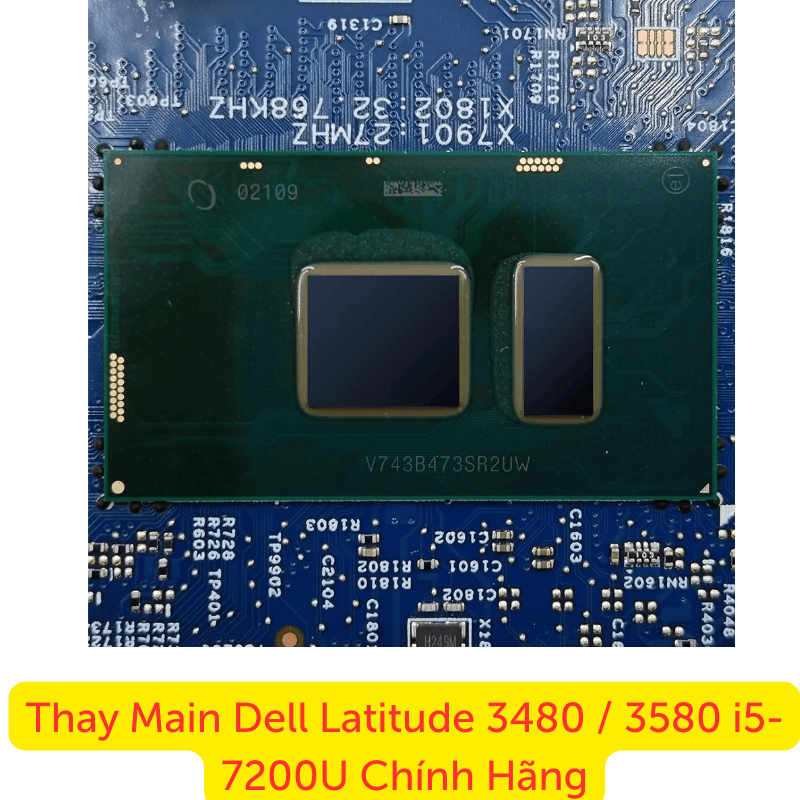

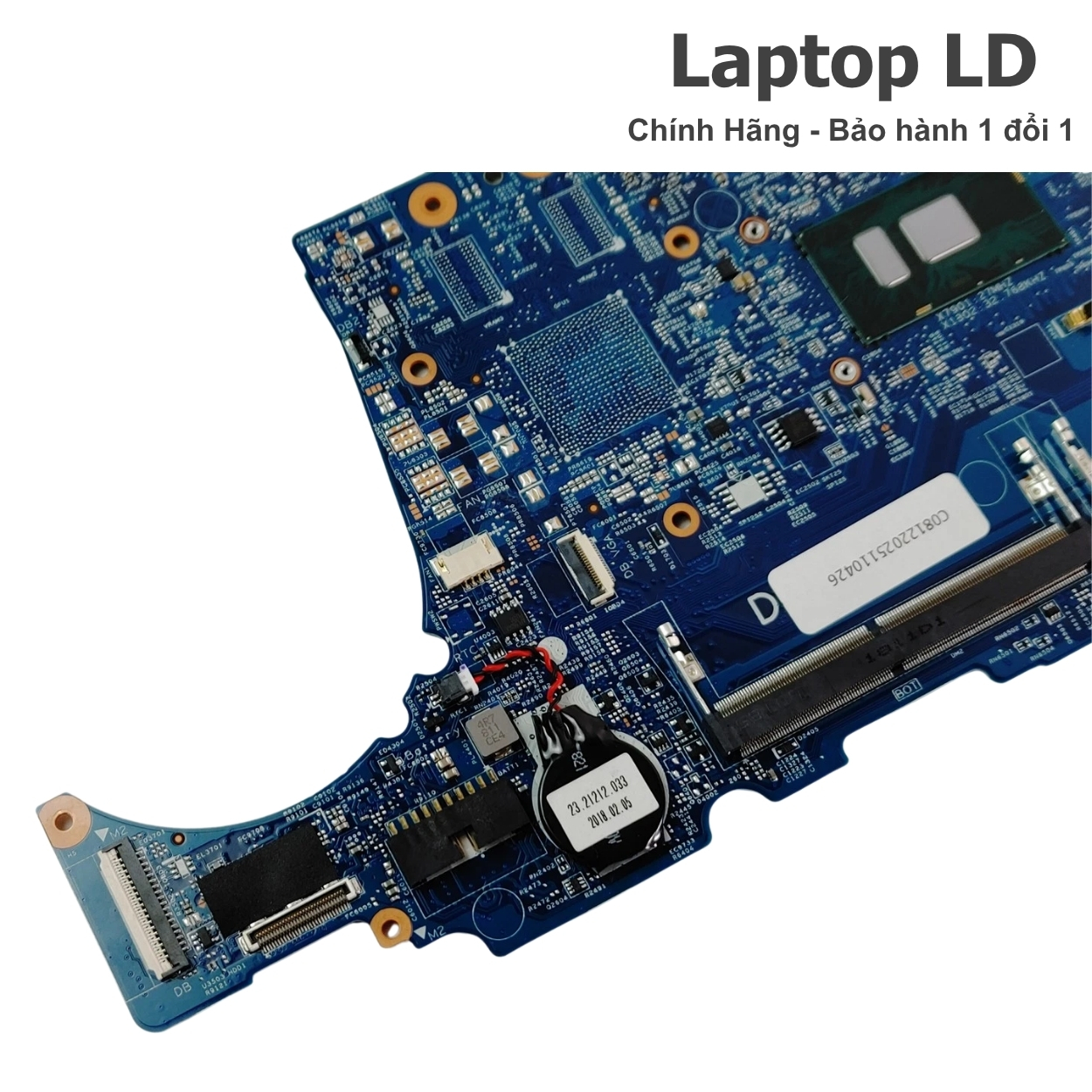

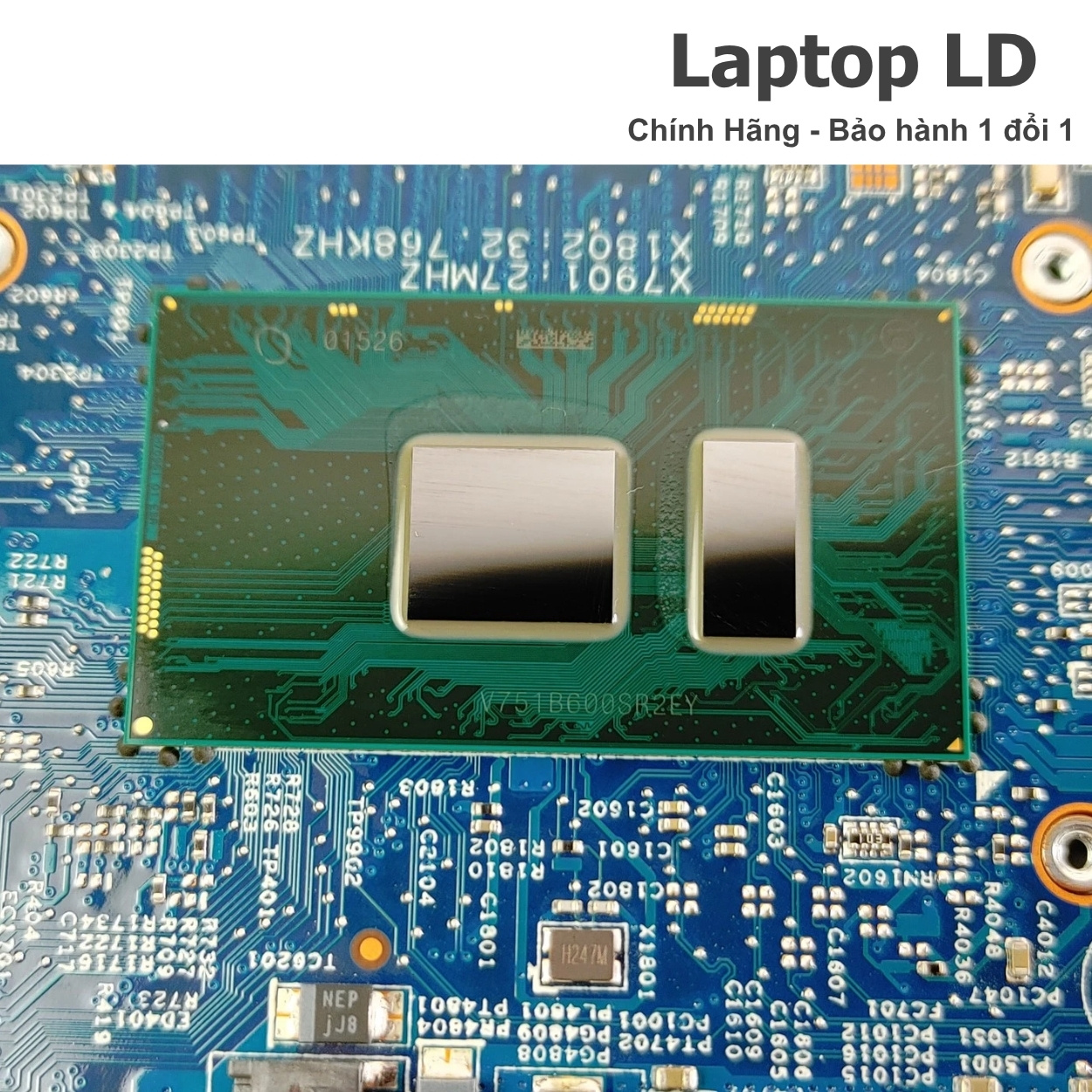

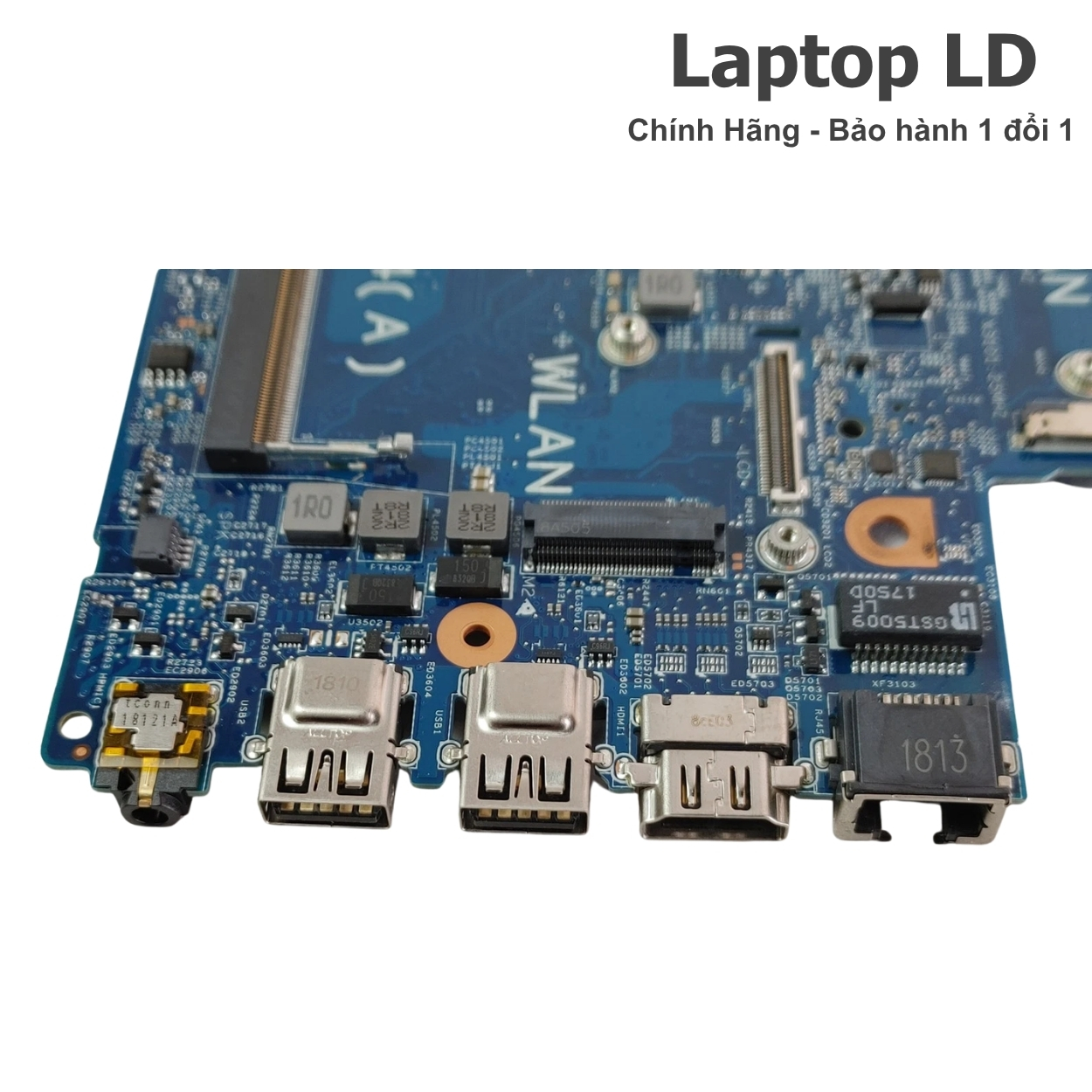

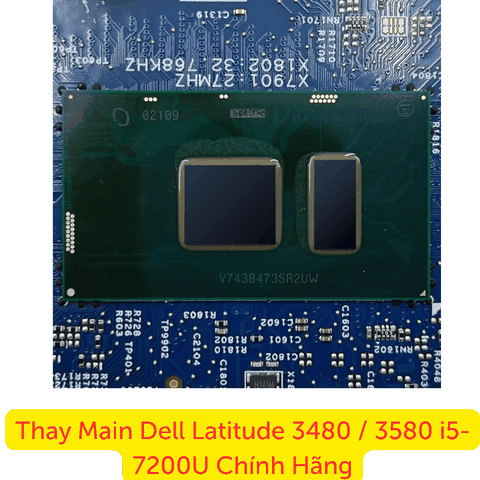

Ảnh chi tiết CPU, RAM, lưu trữ và cụm cổng trên main Dell 16852-1
Nhóm ảnh giúp đối chiếu CPU i5-7200U, hai khe DDR4, đầu SATA, carrier M.2, WLAN/WWAN, khu vực UMA, HDMI, VGA, LAN, USB và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 3480 / 3488 / 3580
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận adapter 65W hoặc BIOS báo không xác định sạc.
- Máy báo sạc nhưng pin không tăng hoặc tự tắt khi rút sạc.
- Jack DC-in 7,4mm lỏng, gãy chân giữa hoặc chập.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, ổ cứng và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận HDD/SSD SATA hoặc SSD M.2 qua carrier.
- Mất ổ sau sleep, lỗi cáp SATA hoặc carrier.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
Lỗi hình ảnh, mạng và ngoại vi
- Intel HD Graphics 620 mất nhận hoặc driver lỗi.
- HDMI hoặc VGA không xuất hình.
- LAN RJ-45, USB-A, SD hoặc audio mất nhận.
- Màn hình chớp, sọc hoặc mất đèn nền.
- Wi-Fi/Bluetooth, WWAN, camera, mic, loa hoặc bàn phím mất nhận.
Nên sửa hay thay bo mạch Dell 16852-1?
Cần loại trừ adapter, pin, RAM, cáp SATA/carrier SSD, màn hình, Wi-Fi/WWAN và bo I/O trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở DC-in, HDMI, VGA, LAN, USB hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận ổ do cáp, đầu SATA, carrier hoặc nguồn 3,3V/5V.
- Một khe RAM lỗi nhưng nguồn RAM và CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-7200U lỗi nặng hoặc chập nguồn lõi.
- Chập nặng nhiều tầng nguồn hoặc cháy PCB.
- Main cong, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, lưu trữ, hình ảnh và nhiều cổng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Thông số áp dụng cho Dell Latitude 3480/3488/3580 i5-7200U board TAOS 16852-1 bản UMA. Dell DP/N, revision, chassis và kiểu lưu trữ phải kiểm trên máy thực tế.
| Tên sản phẩm | Main Dell Latitude 3480 / 3488 / 3580 CPU Intel Core i5-7200U board 16852-1 |
|---|---|
| Dòng máy tương thích | Dell Latitude 14 3480, Latitude 14 3488 và Latitude 15 3580; cần kiểm Service Tag, chassis và cáp |
| Board number | TAOS 16852-1, platform D5FVH; cần kiểm revision PCB |
| Dell DP/N | 02V63C / 2V63C thường gặp trên i5-7200U UMA; bắt buộc đối chiếu tem trắng |
| CPU | Intel Core i5-7200U onboard, 2 nhân, 4 luồng, 2,50GHz, Turbo tối đa 3,10GHz, 3MB cache, TDP 15W |
| GPU / VGA | Intel HD Graphics 620 tích hợp; biến thể 02V63C trong bài là bản UMA, không có AMD GPU/VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4; thanh có thể ghi DDR4-2400 nhưng hệ thống chạy 2133MHz; tối đa 16GB theo Dell |
| Lưu trữ hỗ trợ | Khoang chính hỗ trợ HDD/SSD SATA 2,5 inch 7mm hoặc SSD M.2 2242/2280 qua carrier. Khe WWAN có tùy chọn SSD/cache M.2 2242 dung lượng nhỏ; không mặc định hai ổ chính cùng lúc |
| Khe trên main | 2 khe RAM, đầu SATA/kết nối carrier lưu trữ, khe WLAN M.2, khe WWAN M.2 tùy cấu hình, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 USB 3.1 Gen1 PowerShare, 1 USB 3.1 Gen1, 1 USB 2.0, HDMI, VGA, LAN RJ-45, SD 3.0, audio 3,5mm, DC-in và micro-SIM tùy chọn |
| Màn hình tương thích | Latitude 3480/3488: 14 inch HD hoặc FHD; Latitude 3580: 15,6 inch HD hoặc FHD. Cần dùng đúng cáp và nắp màn theo chassis |
| Mạng và kết nối | LAN Gigabit, Wi-Fi/Bluetooth theo module; WWAN và micro-SIM là tùy chọn |
| Pin | Pin lithium-polymer 3 cell 42Wh hoặc 4 cell 56Wh, hỗ trợ ExpressCharge |
| Sạc | Adapter Dell 65W, 19,5V–3,34A, đầu tròn lớn 7,4mm có chân nhận dạng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter 65W, jack DC-in, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận công suất sạc | Chân ID adapter, jack sạc, dây DC-in hoặc mạch nhận dạng. | Thử sạc gốc, kiểm chân giữa và trạng thái adapter trong BIOS. |
| Treo logo | BIOS/EC, RAM, ổ lưu trữ, CPU hoặc thiết bị ngoại vi. | Tháo ổ, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận HDD/SSD | Ổ, cáp SATA, carrier M.2, nguồn 3,3V/5V hoặc BIOS. | Thử ổ/cáp/carrier khác, đo nguồn và kiểm BIOS. |
| Không xuất hình | Panel, cáp eDP, HDMI/VGA, iGPU hoặc nguồn màn. | Thử màn ngoài, kiểm cáp/panel và nguồn màn. |
| Mất LAN/USB | Cổng, linh kiện bảo vệ, driver, controller hoặc bo I/O. | Thử cáp/thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, LAN, USB, bàn phím hoặc nguồn RAM. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn 65W, CPU, hai khe RAM, HDD/SSD, Intel HD Graphics 620, màn hình, HDMI, VGA, LAN, ba USB-A, SD, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận model 3480/3488/3580, Service Tag, lỗi nguồn, RAM, lưu trữ, hình ảnh, cổng và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, ổ lưu trữ, BIOS/EC, màn hình, LAN, Wi-Fi và từng cổng.
-
Đối chiếu đúng main
Xác minh i5-7200U, TAOS 16852-1, Dell DP/N 02V63C, revision và bản UMA.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, lưu trữ, hình ảnh, LAN, HDMI, VGA và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter Dell đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Latitude 16852-1.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main 16852-1 có CPU hàn, nhiều socket và cổng VGA/LAN nhô cao nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
16852-1 dùng cho Latitude 3480, 3488 và 3580 không?
Sơ đồ kỹ thuật ghi nền TAOS 16852-1 dùng cho cả ba model. Cần kiểm Dell DP/N, revision và đầu cáp/chassis 14 hoặc 15,6 inch.
Dell DP/N của bản i5-7200U UMA là gì?
02V63C/2V63C là mã thường gặp trên board 16852-1 i5-7200U tích hợp Intel HD 620.
CPU i5-7200U có bao nhiêu nhân và luồng?
CPU có 2 nhân, 4 luồng, xung cơ bản 2,50GHz, Turbo tối đa 3,10GHz và 3MB cache.
Main này có card AMD rời không?
Biến thể 02V63C trong bài là bản UMA dùng Intel HD Graphics 620. Nền 16852-1 có bản AMD rời nhưng dùng DP/N và tản nhiệt khác.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR4 và Dell công bố tối đa 16GB. RAM nhãn 2400MHz sẽ chạy ở 2133MHz.
Máy lắp đồng thời HDD và SSD M.2 được không?
Khoang chính dùng ổ 2,5 inch hoặc SSD M.2 qua carrier, không nên mặc định hai ổ chính cùng lúc. Khe WWAN chỉ hỗ trợ một số SSD/cache M.2 2242 dung lượng nhỏ.
Máy có USB-C hoặc Thunderbolt không?
Không. Máy có ba USB-A, HDMI, VGA, LAN RJ-45, SD và audio.
Pin và sạc có thông số gì?
Dell công bố pin 42Wh hoặc 56Wh và adapter 65W đầu tròn lớn 7,4mm.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên HDD/SSD nên thay main thường không xóa dữ liệu. Ổ lỗi, BitLocker hoặc Windows lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
