Main Dell Latitude 3470 | 3570 CPU i5-6200U | 14291-1
Dell Latitude 3470 / 3570 là dòng business 14" và 15.6" thiên về văn phòng, học tập và môi trường doanh nghiệp, nên bệnh thực tế khác rõ so với Inspiron phổ thông. Ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, màn hình đen, treo logo, dòng này còn hay lộ các lỗi đặc trưng như USB 3.0 rớt thiết bị khi copy file lớn, HDMI hoặc VGA mất hình khi xuất màn ngoài, LAN mất link khi truyền dữ liệu lâu, máy dùng một lúc thì nóng rồi chậm, không nhận SSD/HDD ổn định hoặc sleep xong bật lại màn đen. Với board 14291-1 Loveland và CPU Intel Core i5-6200U, lỗi thường tập trung ở mạch sạc Dell đầu kim, nguồn CPU U-series Skylake, RAM DDR3L, cụm cổng gắn thân máy và hệ thống tản nhiệt mỏng khi máy đã dùng lâu hoặc tháo ráp nhiều lần.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 14291-1 cho Dell Latitude 3470 / 3570 bản CPU i5-6200U.
- Nên đối chiếu theo máy: jack sạc Dell đầu kim, USB 3.0, HDMI, VGA, LAN RJ45, khe SD, audio và vị trí các giắc cáp để khớp khung máy.
- Nên test nhanh theo checklist: nguồn, sạc, nhận RAM/HDD/SSD, USB 3.0, HDMI/VGA, LAN trước khi giao.
- Phù hợp lỗi lặp như không nguồn, bật tắt, không sạc, nóng sập, đen màn, sleep lỗi hoặc lỗi cổng khó ổn định.
- Thay bo mạch chủ laptop + vệ sinh bụi + thay keo tản đúng chuẩn business laptop + kiểm tra cụm jack sạc/DC-in.
- Chạy test tải, test sạc-xả và test cổng theo thời gian để hạn chế lỗi “đang làm việc rồi đột ngột mất cổng/mất hình”.
Mua 14291-1: đúng mã – đúng cổng – đúng board Dell Latitude 3470 / 3570
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 14291-1
- Dòng: Dell Latitude 3470 / 3570
- Cần đối chiếu: jack sạc, USB 3.0, HDMI, VGA, LAN RJ45, SD card reader, audio
Hợp máy không nguồn/không sạc, bật tắt, nóng sập hoặc lỗi cổng khó ổn định.
- Kiểm tra đường DC-in & mạch sạc trước/sau khi thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test RAM/HDD/SSD/USB/LAN/HDMI/VGA theo checklist
Gọi/nhắn để đối chiếu đúng board 14291-1, xác định đúng cụm cổng và báo giá theo tình trạng thực tế.

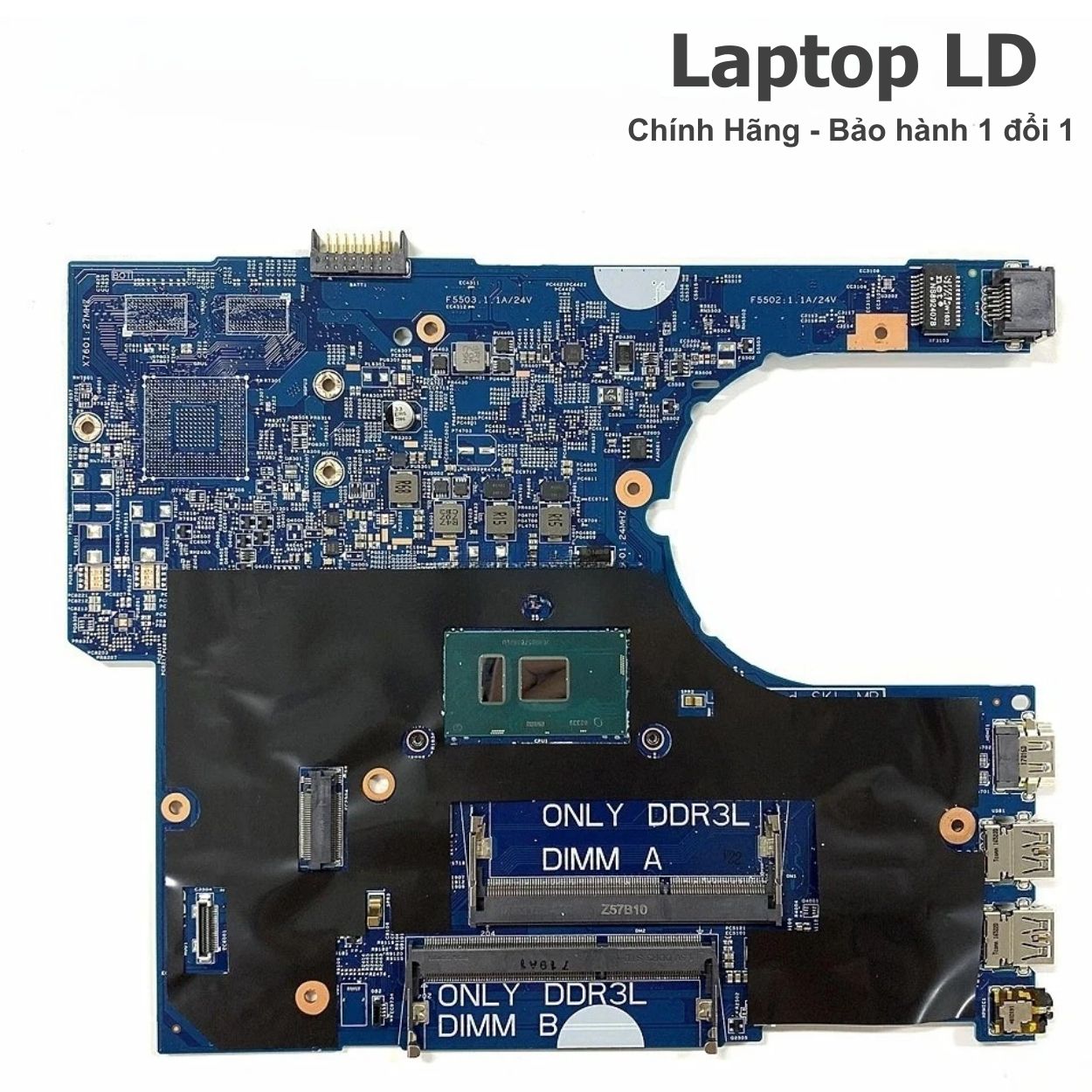

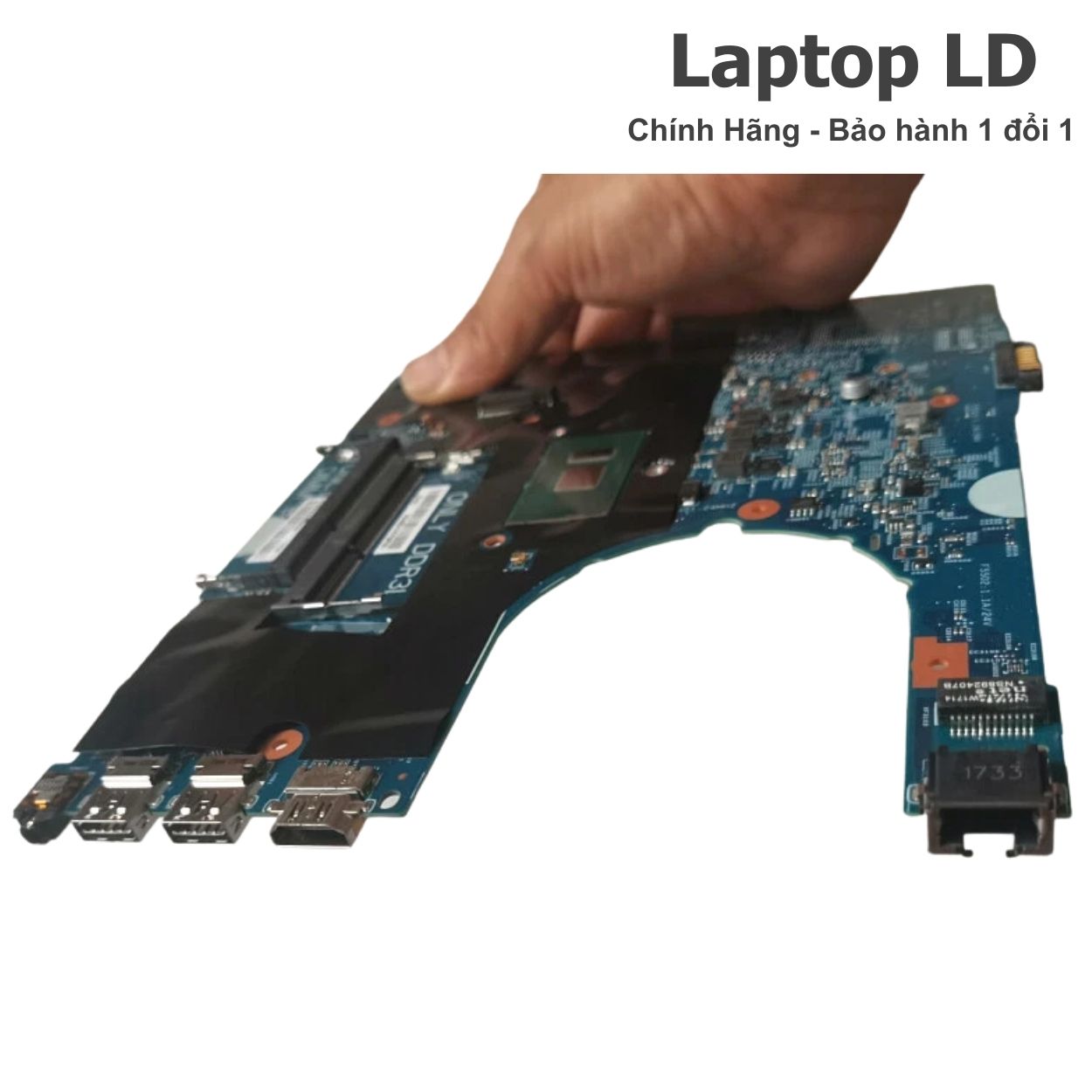

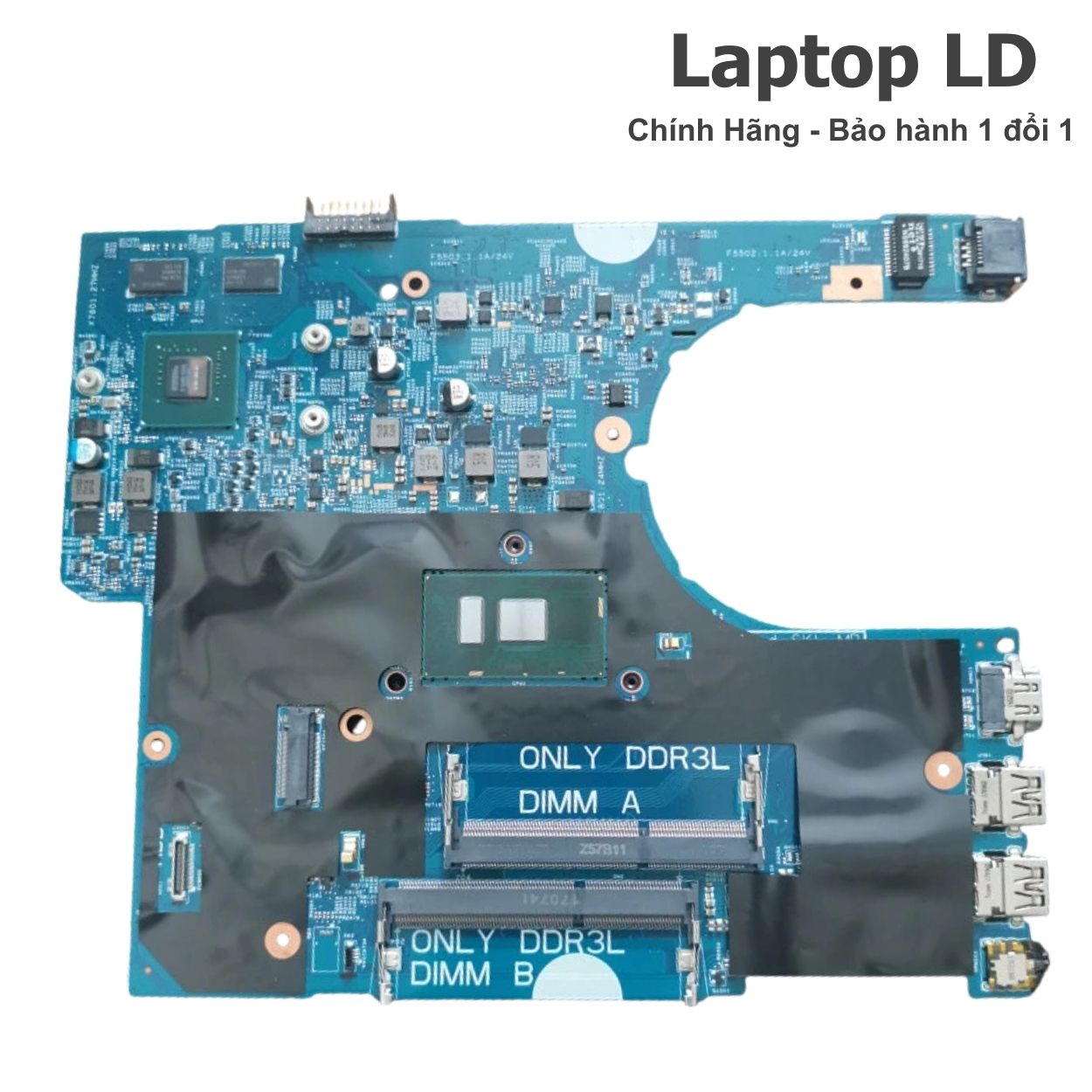

Hình ảnh tham khảo (14291-1 & cụm cổng)
- Không nhận sạc / sạc chập chờn: Latitude 3470 / 3570 hay gặp lỗi ở jack sạc Dell đầu kim hoặc mạch nhận diện adapter. Vì dòng này dùng nhiều trong văn phòng và cắm rút liên tục, vùng DC-in dễ lỏng sau thời gian dài.
- Bật lên rồi tắt / đèn nguồn sáng nhưng không POST: với bản i5-6200U, lỗi thường liên quan nguồn CPU U-series Skylake, RAM DDR3L hoặc nhánh sleep/standby lỗi sau nhiều chu kỳ dùng.
- Sleep xong bật lại đen màn: đây là bệnh thực tế dễ gặp ở 3470 / 3570 khi BIOS, RAM hoặc nhánh hiển thị không ổn; cần test ngủ/đánh thức nhiều lần mới lộ.
- USB 3.0 chập chờn: nhiều máy cắm chuột vẫn dùng được nhưng cắm ổ cứng ngoài thì copy nặng bị rớt giữa chừng; cần test file lớn 10–20 phút để bắt đúng bệnh.
- HDMI hoặc VGA không ra hình: model này có cả hai cổng xuất hình trực tiếp nên cần test riêng từng cổng, vì có máy VGA còn hoạt động nhưng HDMI mất tín hiệu hoặc ngược lại.
- LAN mất kết nối khi tải: cổng RJ45 có thể vẫn báo link nhưng rớt khi truyền dữ liệu dài hoặc chạy mạng tải cao; nên test ping và transfer thực tế.
- Không nhận ổ lưu trữ ổn định: dòng này có thể dùng HDD/SSD 2.5", nên lỗi cáp SATA hoặc nhánh lưu trữ không ổn thường làm treo logo hoặc vào Windows rất chậm.
- Nóng rồi tụt hiệu năng: hệ thống tản mỏng của 3470 / 3570 không phải lúc nào cũng làm máy sập ngay, mà thường khiến máy nóng dần, quạt lên cao rồi tụt hiệu năng rõ rệt.
Thông số kỹ thuật Dell Latitude 3470 | 3570 (14291-1 | i5-6200U)
| Mã | 14291-1 Loveland |
|---|---|
| Dòng máy | Dell Latitude 3470 (14") / Latitude 3570 (15.6") |
| Nền tảng | Intel Skylake-U platform |

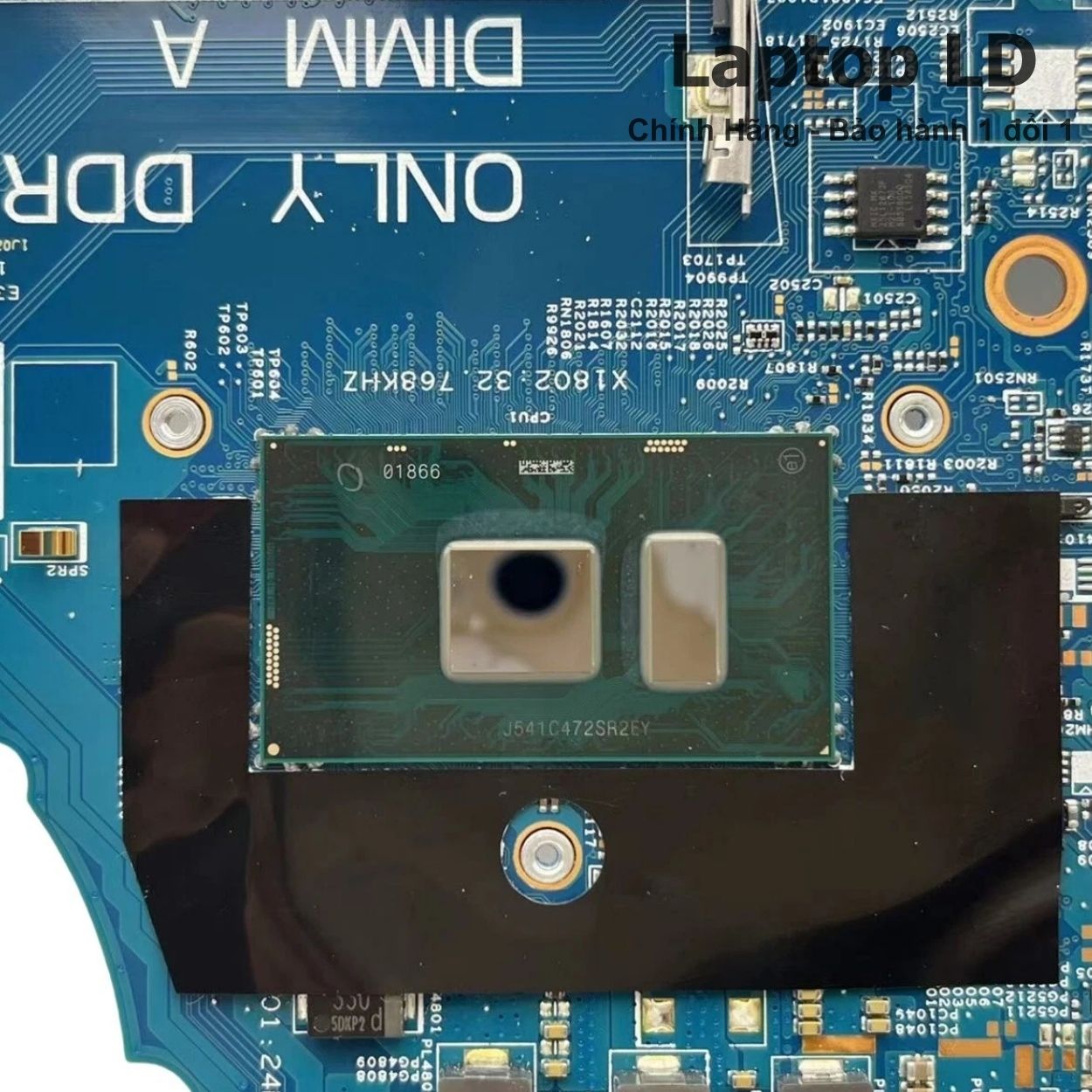

| CPU | Intel Core i5-6200U, 2 nhân 4 luồng, xung cơ bản 2.30GHz |
| GPU | Intel HD Graphics 520 tích hợp theo CPU |
| RAM | DDR3L SDRAM, 2 khe, tối đa 16GB |
| Lưu trữ | 2.5" SATA HDD/SSD |
| Màn hình | Latitude 3470: 14" HD 1366×768 • Latitude 3570: 15.6" HD 1366×768 |
| Cổng kết nối | USB 3.0 • HDMI • VGA • LAN RJ45 • audio • SD card reader |
| Kết nối | Wi-Fi • Bluetooth |
| Adapter | Adapter Dell đầu kim 19.5V |
Lưu ý: Latitude 3470 và 3570 dùng chung nền board 14291-1 trên một số cấu hình i5-6200U. Hai dòng này khác kích thước màn hình nhưng cùng nhóm cổng cơ bản như USB 3.0, HDMI, VGA, LAN, audio và đầu đọc thẻ. Khi đặt linh kiện, nên đối chiếu trực tiếp board, cụm cổng và khung máy để chọn đúng.
Khi nào nên thay linh kiện 14291-1 cho Dell Latitude 3470 | 3570?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc không vào hoặc chập chờn theo tư thế; đã thử adapter đúng chuẩn vẫn không ổn định.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / đèn nguồn sáng nhưng không POST lặp lại.
- Dùng một lúc máy nóng, tụt hiệu năng hoặc treo; vệ sinh tản/keo vẫn tái diễn.
- Màn hình đen/sleep wake lỗi/treo logo lặp lại dù đã test RAM/HDD/SSD cơ bản.
- USB/LAN/HDMI/VGA lỗi theo thời gian, rớt thiết bị hoặc mất kết nối khi tải.
- Có dấu hiệu ẩm/oxy hóa quanh cổng hoặc vùng nguồn, nhất là gần jack sạc và cổng mạng.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 14291-1: phương án nào hợp lý hơn?
- Jack sạc Dell đầu kim lỏng/bẩn: thay jack hoặc xử lý chuẩn, test sạc ổn định 15–20 phút.
- Nóng/tụt hiệu năng do bụi/keo khô: vệ sinh tản + thay keo, chạy tải kiểm tra.
- Treo logo do SSD/HDD yếu hoặc tiếp xúc kém: thay ổ khác, kiểm tra cáp SATA và nhánh lưu trữ.
- Không lên nguồn/bật tắt do standby suy hoặc chập tải sâu.
- Không sạc do mạch sạc/nhận diện adapter lỗi sâu, tái diễn theo thời gian.
- Nhiều cổng I/O lỗi đồng thời, lỗi lưu trữ lặp hoặc vùng nguồn/cổng ăn mòn mạnh.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter Dell đúng chuẩn → test rung đầu sạc 15–20 phút → kiểm tra/thay jack DC-in → vệ sinh tản + thay keo → test RAM từng thanh → test SSD/HDD khác → copy file lớn qua USB 10–20 phút → test HDMI/VGA/LAN theo thời gian.
Gợi ý quyết định: nếu đã xử lý jack/tản/RAM/ổ lưu trữ mà vẫn sleep lỗi, không sạc hoặc lỗi cổng lặp lại, nên kiểm tra sâu và cân nhắc thay đúng mã.
Lỗi thường gặp trên Latitude 3470 | 3570 (14291-1)
- Không nhận sạc / sạc chập chờn: jack DC-in lỏng, đường nhận diện adapter lỗi, mạch sạc suy.
- Bật lên rồi tắt: standby yếu, nguồn CPU U-series hoặc nhánh I/O không ổn định.
- Nóng / tụt xung / treo: tản bẩn/keo khô, quạt yếu, hệ thống nhiệt mỏng quá tải.
- Màn hình đen: RAM tiếp xúc kém, cáp màn hoặc nhánh hiển thị/sleep wake lỗi.
- Treo logo: SSD/HDD yếu, BIOS hoặc nhánh lưu trữ không ổn định.
- USB/LAN/HDMI/VGA chập chờn: cổng lỏng/oxy hóa, nhánh cấp nguồn I/O yếu hoặc lỗi theo tải.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / lúc nhận lúc không |
|---|---|
| Nguyên nhân | Adapter sai chuẩn • jack đầu kim lỏng • đường nhận diện adapter lỗi • mạch sạc lỗi |
| Cách khoanh vùng | Thử adapter đúng chuẩn → test rung nhẹ đầu sạc 15–20 phút → kiểm tra/thay jack → nếu vẫn lỗi, kiểm tra sâu phần sạc |
| Triệu chứng | Bật lên rồi tắt / đèn nguồn sáng nhưng không POST |
| Nguyên nhân | Nguồn standby suy • RAM lỗi • nguồn CPU U-series hoặc nhánh sleep lỗi |
| Cách khoanh vùng | Test tối giản (RAM/HDD/SSD/thiết bị ngoại vi) → vệ sinh cổng → test màn ngoài → nếu vẫn tắt, kiểm tra standby/chập tải |
| Triệu chứng | Dùng một lúc nóng rồi tụt hiệu năng / treo |
| Nguyên nhân | Bụi tản + keo khô • quạt yếu • hệ thống nhiệt quá tải |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → theo dõi nhiệt và độ ổn định → nếu vẫn lỗi, khoanh vùng nguồn/nhiệt |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | SSD/HDD yếu • BIOS/nhánh lưu trữ không ổn |
| Cách khoanh vùng | Test SSD/HDD khác → reset BIOS → restart vài lần → nếu vẫn lặp, kiểm tra nhánh lưu trữ |
| Triệu chứng | USB 3.0 rớt thiết bị khi copy nặng |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh cấp nguồn USB yếu |
| Cách khoanh vùng | Vệ sinh cổng → test ổ cứng ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin trong và xả điện.
- Tháo nắp đáy, HDD/SSD, RAM và các module cần thiết; lưu ý vị trí ốc riêng của chassis Latitude 3470 hoặc 3570.
- Tháo pin, bàn phím/palmrest, cáp màn hình, quạt, cáp loa, cáp I/O và các cáp main liên quan theo đúng cấu trúc business laptop 3470 / 3570.
- Tháo cụm tản CPU đúng thứ tự, vệ sinh sạch khu vực quạt và heatsink trước khi lắp lại.
- Đặt đúng board 14291-1 theo cụm cổng phía sau chassis rồi test sơ bộ: nhận sạc, lên nguồn, nhận RAM/HDD/SSD.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt, USB 3.0/LAN, xuất hình HDMI/VGA, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “nóng mới treo” hoặc “USB/video tải nặng mới rớt”.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút; rung nhẹ đầu sạc không rớt.
- Test nguồn: bật/tắt nhiều lần; không lỗi đèn nguồn sáng rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: HDD/SSD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test LAN: ping & transfer 10–15 phút để bắt lỗi chập chờn khi tải.
- Test HDMI / VGA: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không treo, không tự tắt, không tụt xung bất thường).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Dell Latitude 3470 | 3570
Giá 14291-1 (linh kiện)
Giá phụ thuộc tình trạng cụm cổng, tình trạng jack sạc, mức oxy hóa, độ ổn định khi test theo thời gian và tình trạng tổng thể của board. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Latitude 3470 | 3570 có lấy ngay không?
Nếu có sẵn đúng board, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test nhiệt, test sạc và test cổng theo thời gian để bắt lỗi, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.4/10 (sạc ổn định + test nhiệt đạt + USB/LAN/video output hoạt động bền khi tải + khởi động đều).
Khách dùng văn phòng: “Máy vẫn làm việc được nhưng dạo gần đây cắm sạc lúc nhận lúc không, copy file lớn ra ổ cứng ngoài hay rớt và cắm màn ngoài qua HDMI không ổn định. Sau khi xử lý xong, máy nhận sạc chắc hơn, ra màn ngoài ổn hơn và dùng lại yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung, test tải 25 phút, test RAM/HDD/SSD, test USB 3.0 copy file lớn, test LAN transfer, test HDMI/VGA và kiểm tra jack sạc trước khi bàn giao.”
Câu hỏi thường gặp
Latitude 3470 / 3570 hay lỗi sạc chập chờn có phải luôn do board không?
Không hẳn. Dòng này hay lỗi do jack sạc Dell đầu kim lỏng hoặc tiếp xúc nhận diện adapter kém. Nên test adapter đúng chuẩn, test rung đầu sạc 15–20 phút và kiểm tra/thay jack trước. Nếu đã xử lý phần này mà vẫn không sạc, lúc đó mới ưu tiên kiểm tra sâu mạch sạc.
Vì sao máy nóng rồi tụt hiệu năng dù đã vệ sinh?
Nếu vệ sinh nhưng keo tản đã khô/đặt chưa chuẩn hoặc quạt yếu, hệ thống nhiệt mỏng của 3470 / 3570 vẫn có thể nóng dần rồi chậm rõ rệt. Trường hợp nhiệt chưa quá cao mà vẫn đơ, có thể liên quan nhánh nguồn CPU hoặc sleep/standby; nên chạy tải 20–30 phút để kết luận.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên: test sạc 15–20 phút (kèm rung nhẹ), test tải/nhiệt 20–30 phút, test USB 3.0 copy file lớn, test LAN transfer 10–15 phút, test HDMI/VGA và kiểm tra RAM/HDD/SSD theo checklist.
