Thay main Dell Latitude 3450 / 3550 Core Ultra 5 135U đúng mã board
Bản Core Ultra 5 135U dùng Intel Graphics tích hợp, hai khe RAM DDR5-5600 và một khe SSD M.2 2230 PCIe Gen4. Mã 233009-1 được xác nhận trên nền QUAKEL14MLK_RPL dùng CPU Core thế hệ 13; nguồn linh kiện cho bản Ultra 5 135U lại ghi board 223115-1. Vì vậy bài không gắn 135U với 233009-1 và bắt buộc kiểm chữ in PCB, Dell DP/N cùng Service Tag trước khi giao hoặc lắp.
- 12 nhân 14 luồng
- Intel Graphics UMA
- DDR5-5600
- SSD M.2 2230 Gen4
- USB4 20Gbps
- HDMI 2.0
Xác thực kỹ thuật: Dell công bố Latitude 3450/3550 có Core Ultra 5 135U, Intel Graphics, DDR5-5600 tối đa 64GB, một SSD M.2 2230 Gen4, USB4 20Gbps có Power Delivery/DisplayPort, HDMI 2.0, LAN Gigabit, pin 42Wh/54Wh và sạc 65W. Intel xác nhận 135U có 12 nhân, 14 luồng, Turbo 4,40GHz và 12MB cache. Mã board/DP-N phải kiểm trên bo thật vì dữ liệu thị trường đang tách 233009-1 RPL và 223115-1 MTL.

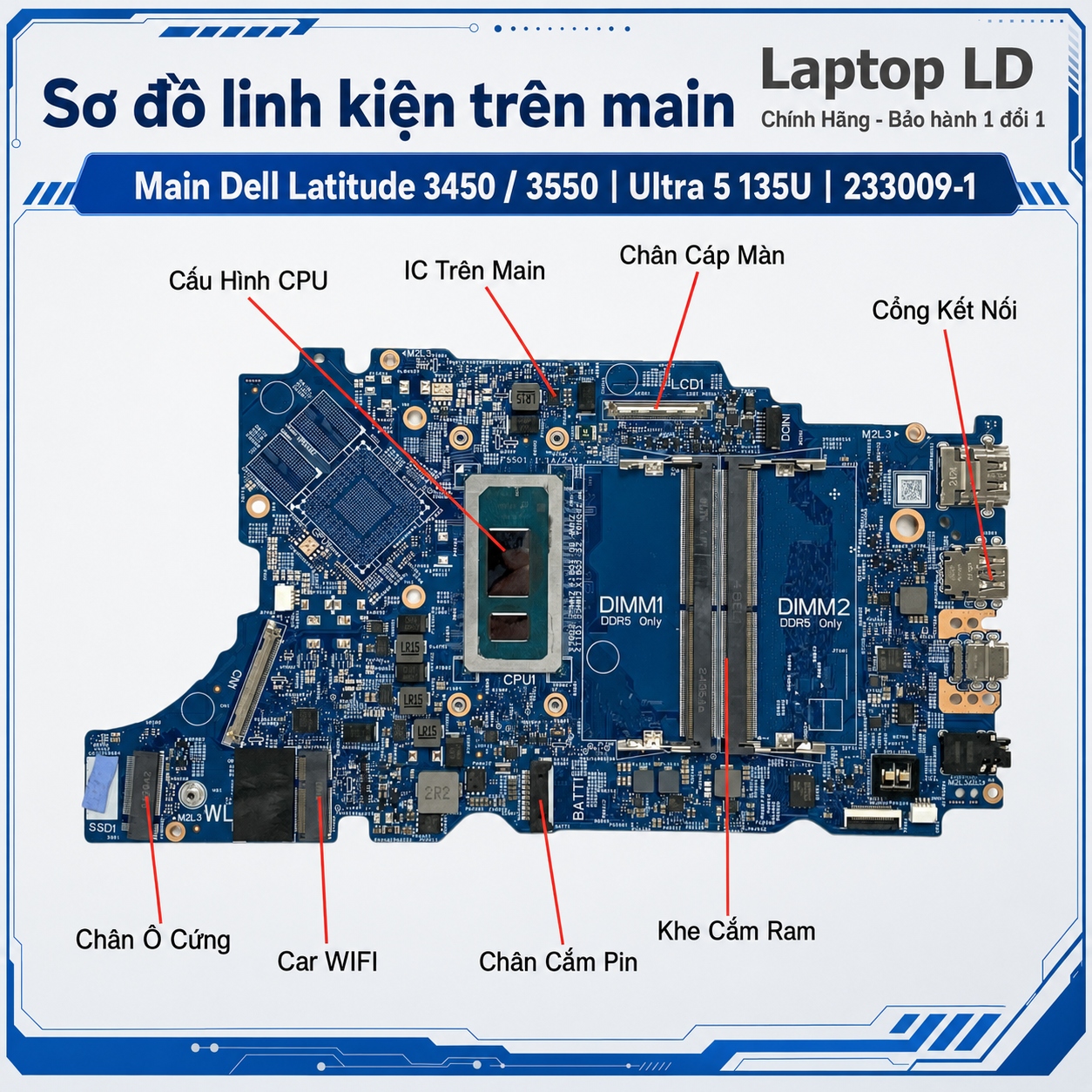

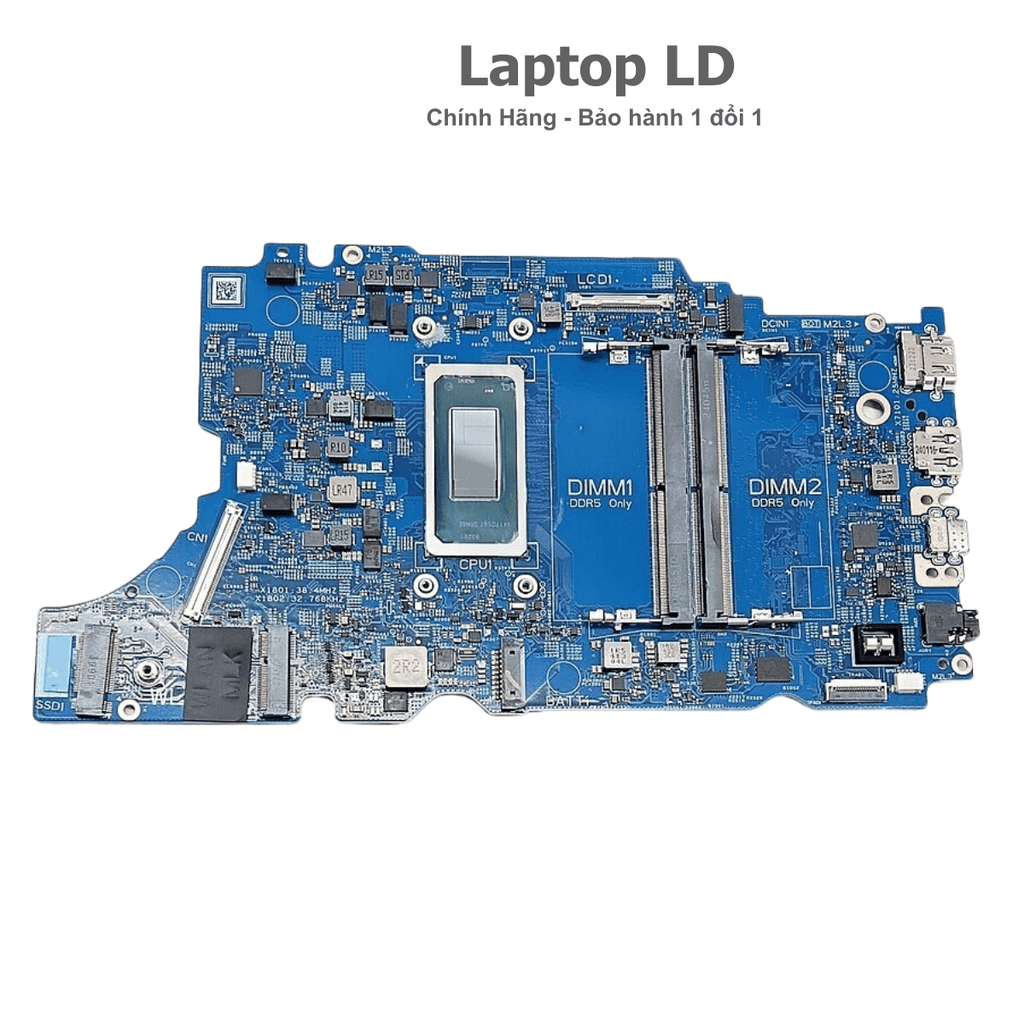

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 3450 / 3550 Ultra 5 135U
Ảnh thật cần thể hiện CPU Core Ultra 5 135U, hai khe SO-DIMM DDR5, khe SSD M.2 2230, module WLAN/WWAN, mạch USB4/PD, HDMI 2.0, LAN RJ-45, ba USB-A, audio, cổng nguồn và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa cùng camera.
Cần gửi gì để Laptop LD báo đúng main?
Latitude 3450/3550 có cả CPU Core thế hệ 13 và Core Ultra, bản UMA và bản MX570A. Chỉ tên máy hoặc số 233009-1 chưa đủ để khóa main Ultra 5 135U.
Thông tin nên gửi trước
- Ảnh tem đáy ghi Latitude 3450 hoặc 3550 và Service Tag.
- Ảnh hai mặt bo mạch cũ.
- Ảnh rõ mã PCB 233009-1 hoặc 223115-1, revision và Dell DP/N.
- Ảnh mã chip Core Ultra 5 135U và khu vực GPU.
- Ảnh hai khe RAM DDR5 và khe SSD M.2 2230.
- Ảnh USB4, HDMI, LAN, ba USB-A, audio và cổng nguồn.
- Ảnh pin 42Wh/54Wh và adapter 65W.
- Mô tả lỗi nguồn, RAM, SSD, hình ảnh, cổng hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Phân biệt board RPL 233009-1 với board MTL 223115-1.
- Khóa đúng Dell DP/N; nguồn thị trường ghi 11RW9 hoặc 0WCTJK cho bản 135U.
- Xác nhận bản UMA Intel Graphics, tránh nhầm MX570A.
- Xác định đúng chassis 14 inch hoặc 15,6 inch.
- Tránh mua nhầm main i5-1335U/i5-1345U cùng dòng máy.
- Rút ngắn thời gian kiểm tra và tránh giao sai bo.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá được báo theo CPU, mã PCB, Dell DP/N, revision, bản UMA/dGPU và gói bảo hành.
Công lắp
Kiểm tra sạc, pin, RAM, SSD, Wi-Fi/WWAN, màn hình, USB4, HDMI, LAN và USB-A.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày; có gói mở rộng lên tới 24 tháng.
Thời gian xử lý
Bo từng sửa BIOS, USB-C, nguồn CPU, RAM hoặc vào nước cần kiểm tra sâu hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 3450/3550, Core Ultra 5 135U, mã PCB, DP/N và revision.
- Không dùng 233009-1 RPL cho bản 135U nếu ảnh PCB không chứng minh.
- Kiểm tra RAM, SSD, USB4 DP/PD, HDMI 2.0, LAN, Wi-Fi, camera và nhiệt độ.
- Không tự khóa Dell DP/N khi chưa có ảnh tem trắng.
- Có phiếu bảo hành, giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Core Ultra 5 135U dùng cho máy nào?
Tương thích đã có căn cứ
- Dell Latitude 3450 14 inch.
- Dell Latitude 3550 15,6 inch.
- CPU Intel Core Ultra 5 135U onboard.
- Intel Graphics tích hợp, bản UMA.
- Board 223115-1 được nguồn linh kiện ghi nhận cho bản MTL 135U.
- Hai khe DDR5-5600, tối đa 64GB.
- Một khe SSD M.2 2230 PCIe Gen4.
- USB4 20Gbps có Power Delivery và DisplayPort.
Không nên thay chéo khi chưa kiểm
- Không ghép Core Ultra 5 135U với 233009-1 RPL chỉ dựa trên tên sản phẩm.
- Không nhầm 135U với 125U hoặc Ultra 7 155U.
- Không nhầm bản UMA với bo có NVIDIA MX570A.
- Không ghi hai khe SSD; Dell công bố một khe M.2 2230.
- Không ghi Thunderbolt 4; Dell công bố USB4 20Gbps.
- Không ghi HDMI 1.4 cho cấu hình Core Ultra; Dell công bố HDMI 2.0.
- Không kết luận lỗi main trước khi loại trừ sạc, pin, RAM, SSD và màn hình.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Latitude 3450 hoặc 3550 đời 2024. | Nhầm Latitude 3450/3550 đời cũ hoặc dòng 3540. |
| Board | Bản 135U cần kiểm 223115-1/tem thật. | Dùng 233009-1 RPL của CPU thế hệ 13. |
| Dell DP/N | Chưa khóa; 11RW9 và 0WCTJK xuất hiện trên nguồn linh kiện. | Chọn DP/N theo ảnh mạng mà không xem tem bo. |
| CPU | Core Ultra 5 135U: 12 nhân, 14 luồng, 4,40GHz. | Ghi 10 nhân theo trang bán hàng rút gọn hoặc nhầm 135H. |
| GPU | Intel Graphics tích hợp, UMA. | Ghi Iris Xe/Arc hoặc MX570A không đúng board. |
| RAM | 2 khe DDR5-5600, tối đa 64GB. | Ghi RAM hàn hoặc DDR4. |
| SSD | 1 khe M.2 2230 PCIe Gen4. | Ghi hai khe SSD hoặc M.2 2280 mặc định. |
| Cổng | USB4 20Gbps DP/PD, 3 USB-A 5Gbps, HDMI 2.0, RJ-45, audio. | Ghi Thunderbolt 4 hoặc HDMI 1.4. |
| Pin và sạc | Pin 42Wh/54Wh; adapter 65W. | Khóa sai pin hoặc dùng sạc thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

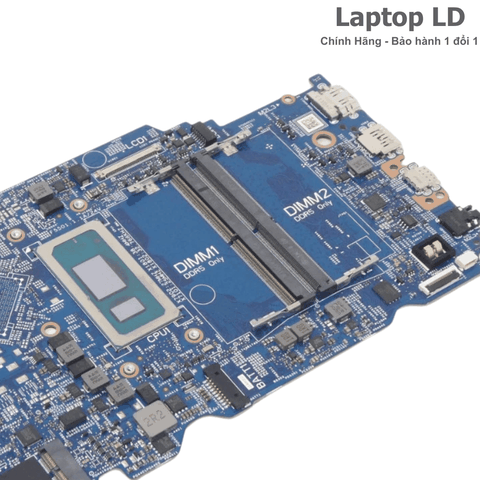

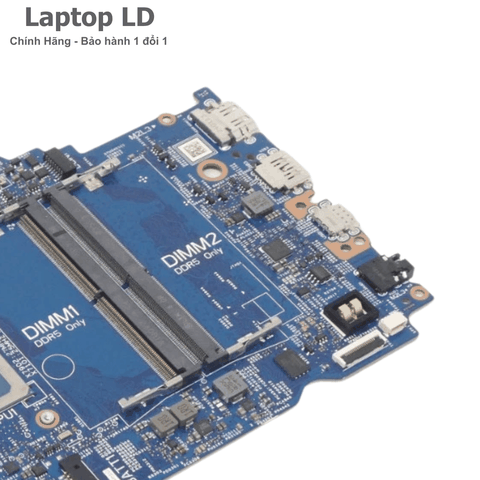

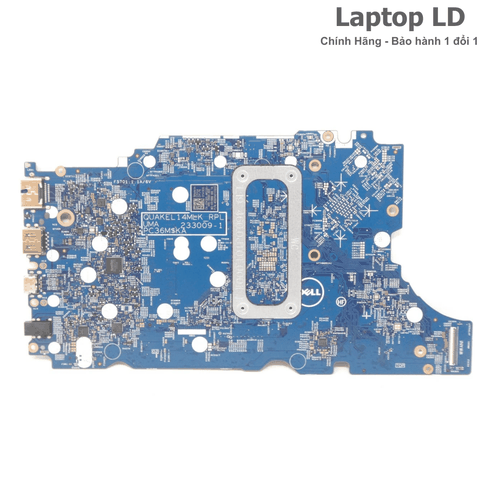

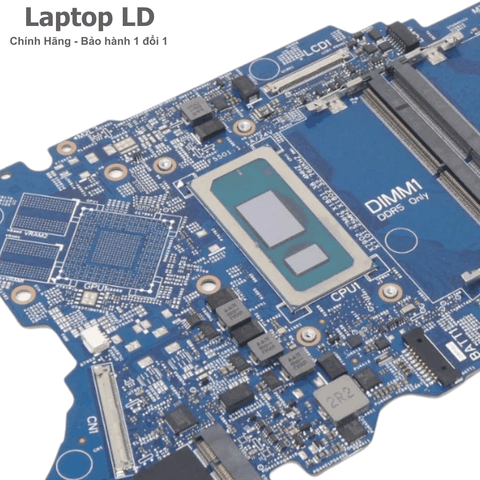

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Latitude 3450 / 3550
Nhóm ảnh giúp đối chiếu Core Ultra 5 135U, hai khe DDR5, SSD M.2 2230, WLAN/WWAN, USB4, HDMI 2.0, LAN và mạch nguồn.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 3450 / 3550
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi hoặc chỉ sáng đèn rồi tắt.
- Không nhận adapter 65W hoặc báo sạc chập chờn.
- Pin không tăng dù nhận sạc.
- Cổng USB-C/USB4 nóng, lỏng hoặc chập.
- Nguồn chờ có nhưng không khởi tạo CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST.
- Không nhận SSD M.2 2230.
- Mất SSD sau sleep hoặc lỗi BitLocker.
- BIOS/EC lỗi sau cập nhật hoặc mất nguồn.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Graphics mất nhận hoặc driver lỗi.
- HDMI hoặc USB4 DisplayPort không xuất hình.
- LAN, USB-A, USB-C hoặc audio mất nhận.
- Wi-Fi/WWAN, camera, mic hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch USB-C và nguồn RAM.
Nên sửa hay thay bo mạch?
Cần loại trừ adapter, pin, RAM, SSD, màn hình, module Wi-Fi/WWAN và bo I/O trước khi kết luận hỏng main.
Có thể cân nhắc sửa khi
- Lỗi khu trú ở USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- BIOS/EC lỗi có thể nạp lại và CPU chưa chập.
- Không nhận SSD do socket hoặc nguồn 3,3V.
- Một khe RAM lỗi nhưng CPU và nguồn RAM ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo khi
- Core Ultra 5 135U hoặc SoC lỗi nặng, chập nguồn lõi.
- Chập nặng mạch USB4/PD hoặc nhiều tầng nguồn.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test.
Thông số kỹ thuật chính
Thông số áp dụng cho Latitude 3450/3550 Core Ultra 5 135U bản UMA. Mã PCB, DP/N, màn hình, pin và WWAN phải khóa theo Service Tag/tem thật.
| Tên sản phẩm | Main Dell Latitude 3450 / 3550 Core Ultra 5 135U |
|---|---|
| Cảnh báo mã board | 233009-1 được xác nhận trên nền RPL/Core thế hệ 13. Bản 135U được nguồn linh kiện ghi nhận với 223115-1; bắt buộc kiểm PCB thật |
| Dòng máy | Dell Latitude 3450 và Latitude 3550 đời 2024 |
| Dell DP/N | Chưa khóa. Nguồn linh kiện ghi 11RW9 hoặc 0WCTJK cho bản 135U; phải đối chiếu tem trắng |
| CPU | Intel Core Ultra 5 135U onboard, 12 nhân gồm 2 P-core + 8 E-core + 2 LP E-core, 14 luồng, Turbo tối đa 4,40GHz, 12MB cache, công suất cơ bản 15W |
| NPU | Intel AI Boost tích hợp; cần kiểm bằng hệ điều hành/driver sau khi lắp |
| GPU | Intel Graphics tích hợp, 4 Xe-core, xung tối đa 1,90GHz, dùng chung RAM hệ thống; board trong bài là UMA |
| RAM | 2 khe SO-DIMM DDR5-5600 cho Core Ultra, tối đa 64GB |
| SSD | 1 khe M.2 2230 PCIe NVMe Gen4; Dell cung cấp tùy chọn 256GB/512GB/1TB |
| Khe trên main | 2 khe RAM, 1 khe SSD M.2 2230, khe WLAN M.2 2230, khe WWAN tùy cấu hình, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng | 1 USB4 20Gbps có Power Delivery và DisplayPort; 2 USB-A 5Gbps; 1 USB-A 5Gbps PowerShare; HDMI 2.0 với Core Ultra; RJ-45 Gigabit; audio và cổng adapter |
| Màn hình | Latitude 3450: 14 inch HD/FHD 60Hz, tùy chọn cảm ứng. Latitude 3550: 15,6 inch HD/FHD 60Hz, tùy chọn cảm ứng |
| Không dây | Realtek Wi-Fi 6 hoặc Intel Wi-Fi 6E AX211, Bluetooth 5.3; WWAN LTE tùy cấu hình |
| Pin | Pin 3 cell 42Wh hoặc 54Wh, hỗ trợ ExpressCharge |
| Sạc | Adapter Dell 65W; cấu hình có thể dùng đầu tròn qua cổng adapter và USB4 hỗ trợ Power Delivery theo thiết kế |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu; có gói mở rộng tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, cổng sạc, pin, nguồn chờ hoặc chập nguồn chính. | Thử sạc đúng chuẩn, ngắt pin và đo dòng chờ. |
| Không nhận sạc | Củ/cáp, jack nguồn, USB-C PD, đường CC hoặc MOSFET đầu vào. | Thử adapter khác và kiểm BIOS nhận công suất. |
| Treo logo | BIOS/EC, RAM, SSD, CPU hoặc ngoại vi. | Tháo SSD, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD 2230 chuẩn, đo nguồn và kiểm BIOS. |
| Không xuất hình | Panel, cáp eDP, HDMI/USB4, iGPU hoặc nguồn màn. | Thử màn ngoài và kiểm cáp/panel. |
| Mất LAN/USB | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử thiết bị khác và kiểm nguồn/tín hiệu cổng. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa nguồn, USB-C, LAN, RAM hoặc bàn phím. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện nguồn, CPU 135U, Intel Graphics, RAM DDR5, SSD M.2 2230, màn hình, USB4 DP/PD, HDMI 2.0, LAN, USB-A, Wi-Fi và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận model, Service Tag, lỗi nguồn, RAM, SSD, hình ảnh, cổng và lịch sử sửa chữa.
- Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS/EC, màn hình, LAN, Wi-Fi/WWAN và từng cổng.
- Đối chiếu đúng main
Xác minh CPU 135U, mã PCB, Dell DP/N, revision và bản UMA.
- Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
- Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Latitude 3450/3550.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU hàn, nhiều socket và cổng USB-C tốc độ cao nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
233009-1 có đúng với Ultra 5 135U không?
Dữ liệu hiện có cho thấy 233009-1 là nền RPL dùng CPU Core thế hệ 13. Bản Ultra 5 135U được nguồn linh kiện ghi nhận với 223115-1; cần xem PCB thật.
Core Ultra 5 135U có bao nhiêu nhân?
CPU có 12 nhân gồm 2 P-core, 8 E-core và 2 LP E-core, tổng 14 luồng, Turbo tối đa 4,40GHz.
DP/N của bản 135U là gì?
Nguồn linh kiện ghi nhận 11RW9 và 0WCTJK. Không nên khóa DP/N nếu chưa có ảnh tem trắng.
Main dùng GPU nào?
Bản UMA dùng Intel Graphics tích hợp. Latitude 3450/3550 còn có cấu hình MX570A nhưng dùng bo/tản nhiệt khác.
RAM có nâng cấp được không?
Có. Máy dùng hai khe DDR5-5600 và Dell công bố tối đa 64GB.
Máy có bao nhiêu khe SSD?
Dell công bố một khe M.2 2230 PCIe Gen4 cho SSD.
USB-C có xuất hình và sạc được không?
Cổng USB4 20Gbps hỗ trợ DisplayPort và Power Delivery.
HDMI là phiên bản nào?
Cấu hình Core Ultra dùng HDMI 2.0; cấu hình Core thế hệ 13 dùng HDMI 1.4.
Pin và sạc có thông số gì?
Máy hỗ trợ pin 42Wh hoặc 54Wh và adapter 65W.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu; BitLocker hoặc SSD lỗi cần xử lý riêng.
