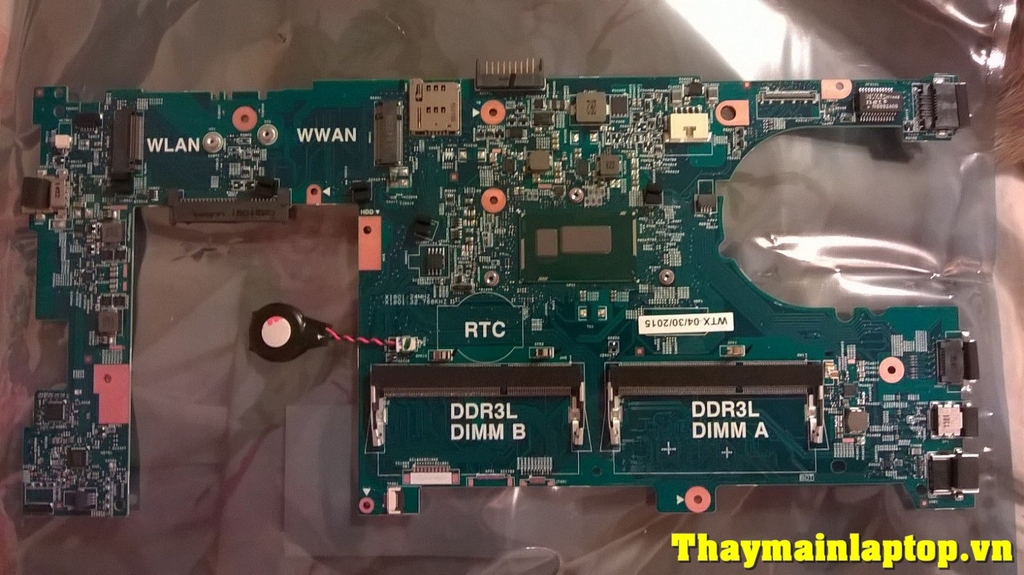

Main Dell Latitude 3340 | CPU i5-4200U | 13220-1
Dell Latitude 3340 (13.3" dòng bền học sinh/văn phòng) thường gặp lỗi “dùng lâu mới lộ”: sạc lúc vào lúc không do cổng DC-in bị rơ, bật lên đèn nguồn sáng nhưng treo màn đen, hoặc chạy một lúc nóng lên thì sập. Dòng 3340 hay bị tác động cơ học (bỏ balo, gập mở nhiều, cắm rút liên tục), nên lỗi thường tập trung vào DC-in – mạch sạc, nguồn 3V/5V và các cổng I/O như USB/LAN/HDMI/VGA bị lỏng hoặc oxy hóa. Với mã 13220-1 (CPU i5-4200U hàn trên bo), nội dung dưới đây hướng dẫn khoanh vùng theo tình huống dùng thật để bạn cân nhắc sửa hay thay bo mạch cho đúng bệnh.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 13220-1 cho Latitude 3340 (CPU i5-4200U hàn trên board).
- Cổng: VGA • HDMI • USB 3.0 ×2 • USB 2.0 ×1 • LAN RJ45 • SD • audio.
- Test nhanh khi nhận hàng: sạc ổn 15–20 phút, bật/tắt nhiều lần, nhận RAM 2 khe, boot ổn và thử xuất hình VGA/HDMI.
- Phù hợp máy lỗi lặp: không nguồn, bật rồi tắt, sạc chập chờn, hoặc lỗi cổng chỉ lộ khi dùng lâu.
- Thay bo mạch + vệ sinh tản + thay keo + kiểm tra cổng DC-in, vệ sinh cụm cổng (RJ45/USB/HDMI/VGA).
- Chạy test theo “dùng thật”: copy file lớn, dùng Wi-Fi/LAN lâu, xuất màn ngoài 10–15 phút để hạn chế lỗi quay lại.
Mua 13220-1: đúng mã – đúng cổng – đúng nền tảng Latitude 3340 i5-4200U
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 13220-1
- Dòng: Dell Latitude 3340
- Đối chiếu: vị trí jack DC-in, cụm VGA/HDMI, LAN RJ45 và chân bắt tản trước khi lắp.
Hợp máy lỗi nguồn/sạc và lỗi I/O theo thời gian, cần test đủ lâu.
- Kiểm tra đường DC-in & mạch sạc trước/sau thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test VGA/HDMI, USB/LAN theo checklist
Gọi/nhắn để đối chiếu đúng Latitude 3340, xác định đúng mã 13220-1 (i5-4200U) và báo giá theo tình trạng thực tế.

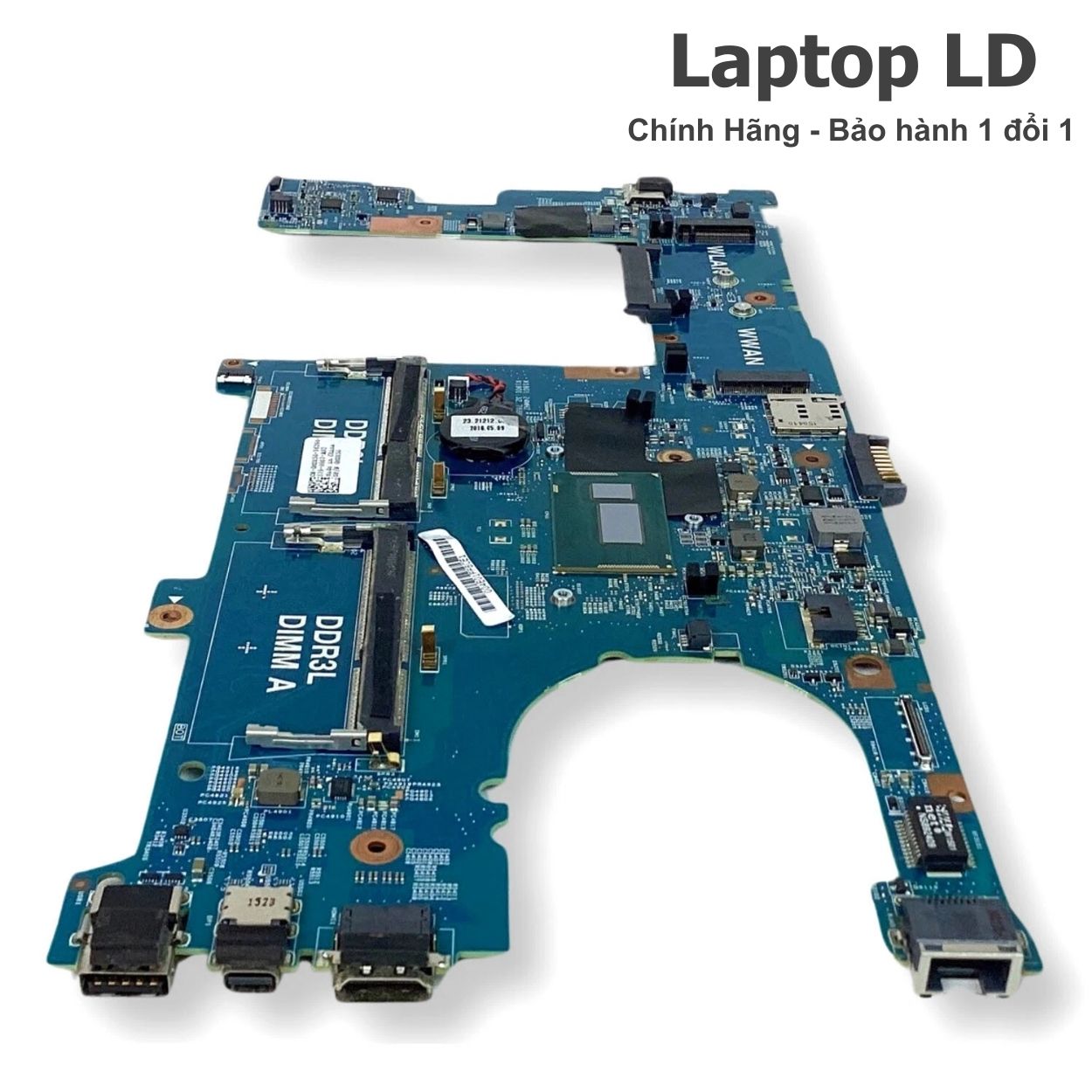

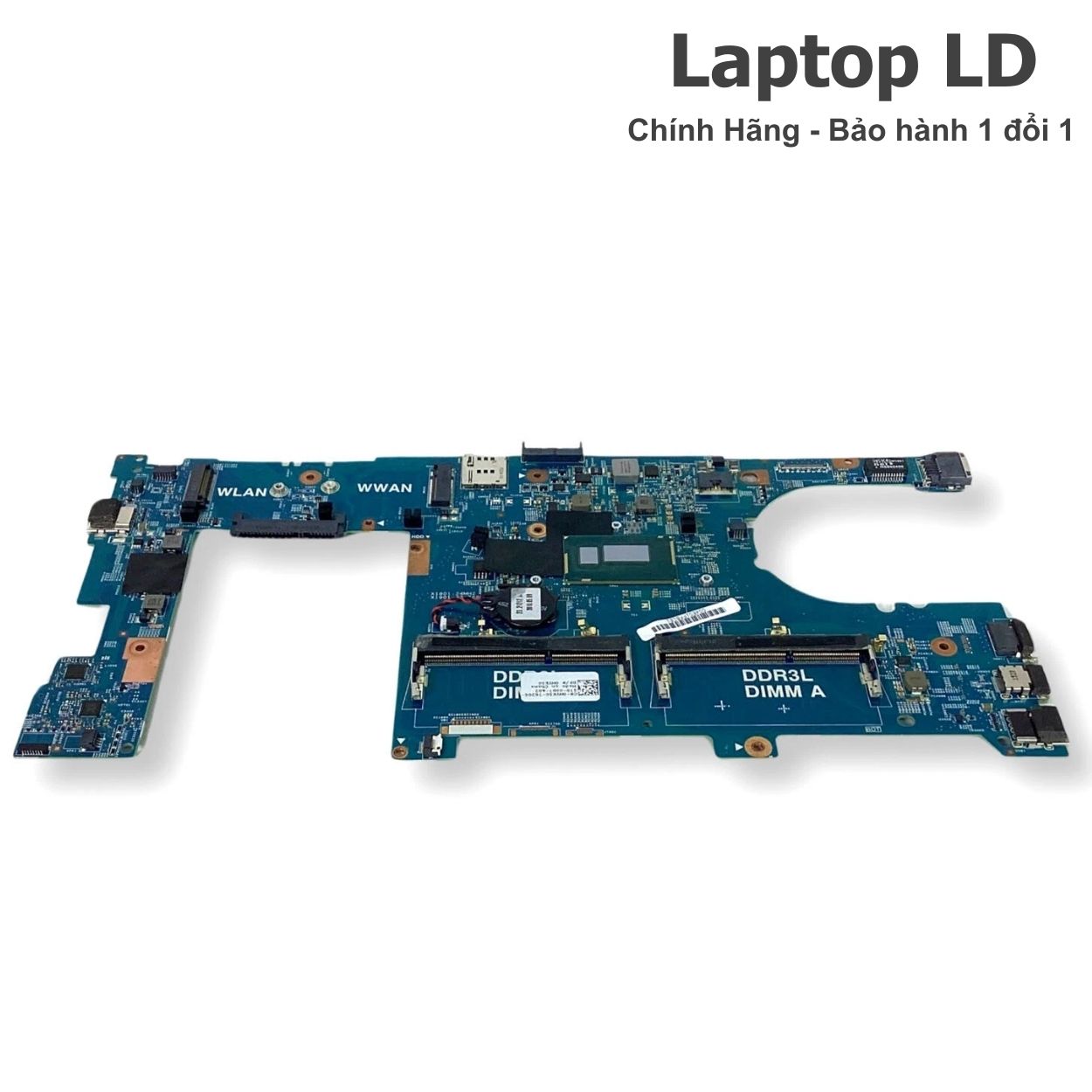

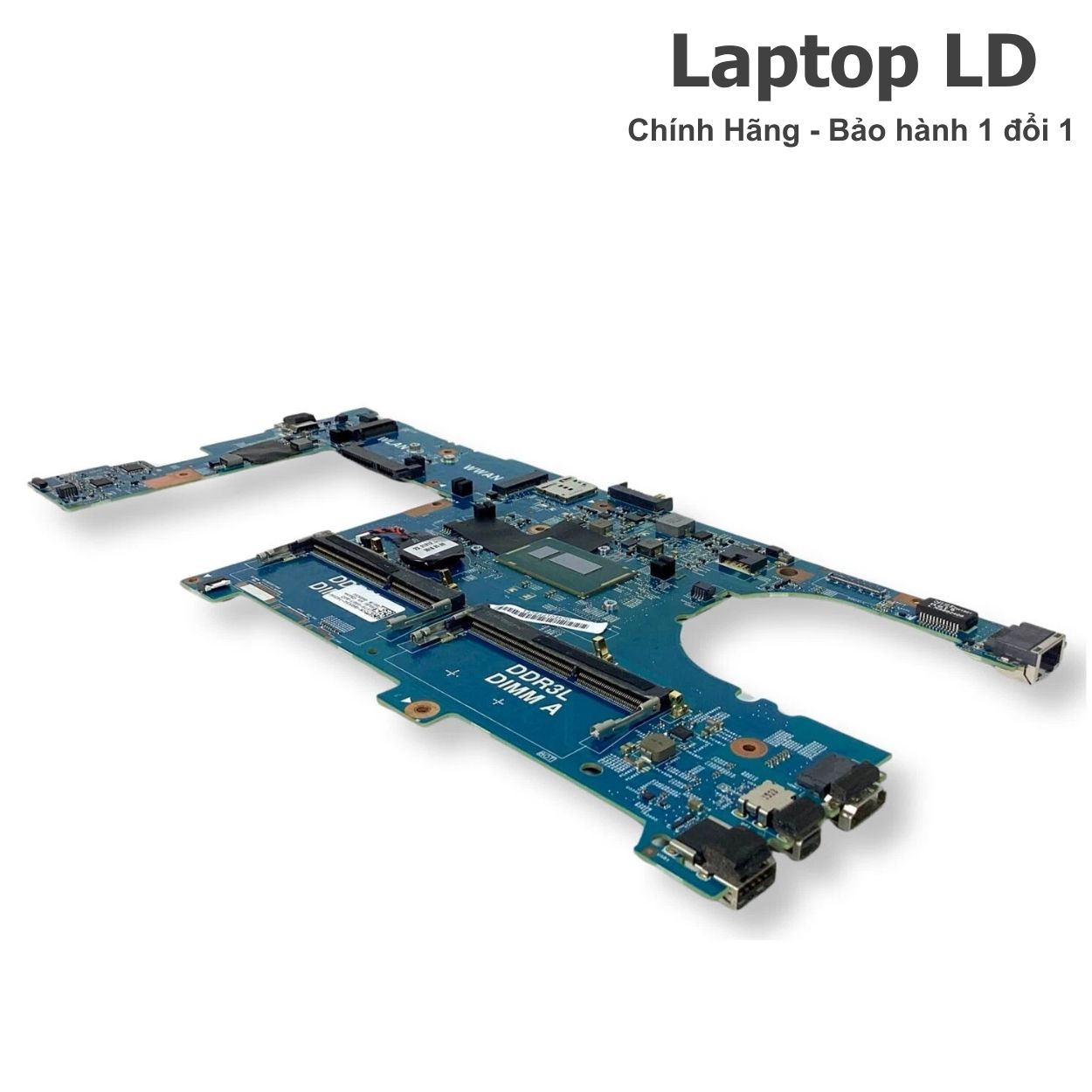

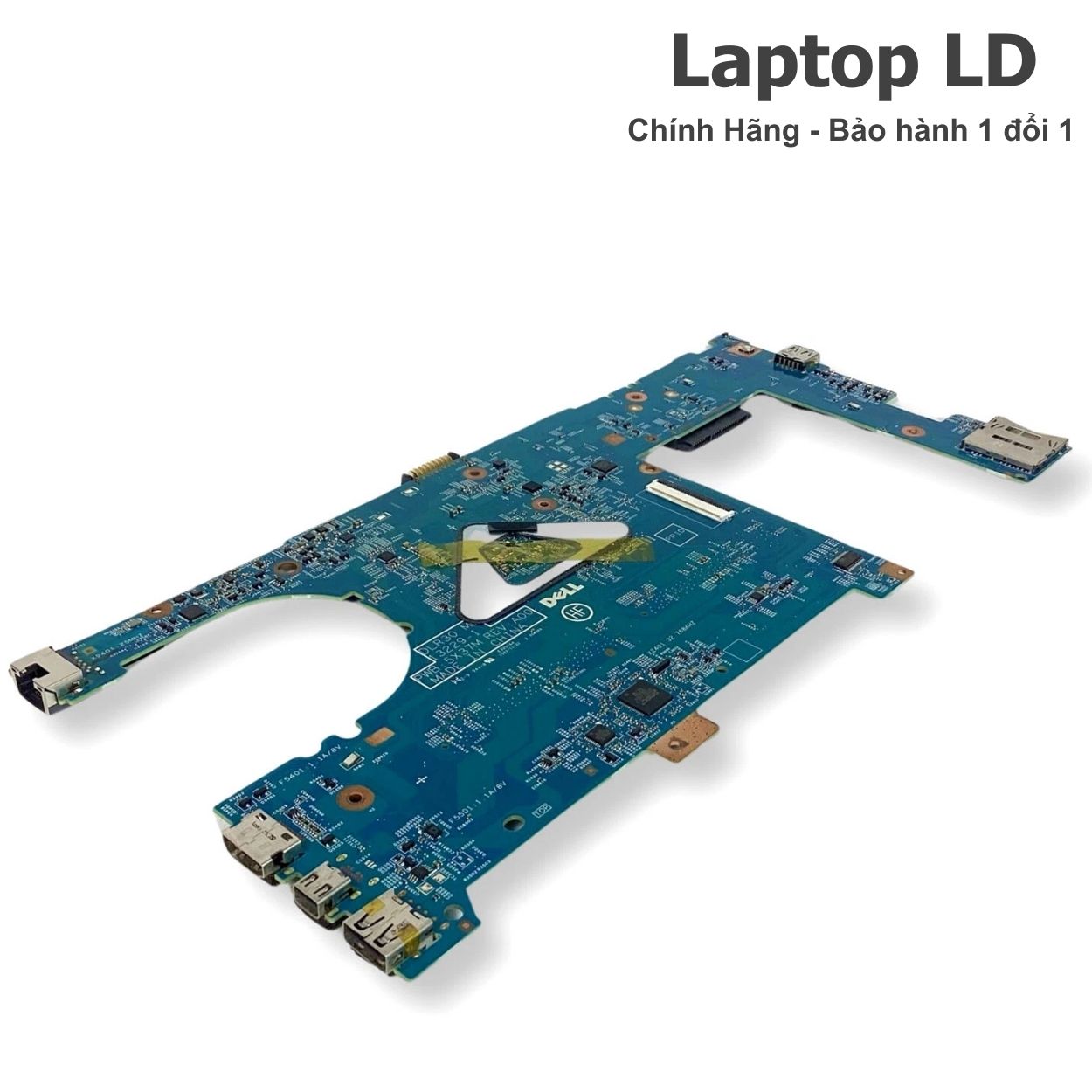

Hình ảnh tham khảo (13220-1 & cụm cổng Latitude 3340)
- Sạc chập chờn theo tư thế: dòng 3340 hay rơ jack DC-in do cắm rút nhiều; test đúng là cắm sạc liên tục 15–20 phút và đổi góc đầu cắm nhẹ để bắt lỗi rớt sạc.
- Đèn nguồn sáng nhưng màn đen: ưu tiên thử xuất hình VGA/HDMI để tách lỗi nhánh màn/cáp khỏi lỗi nền nguồn/khởi tạo.
- Tự tắt khi chạy lâu: thường do tản bụi + keo khô; với máy học sinh hay bịt khe gió, lỗi “nóng sập” rất dễ lặp nếu chỉ thay linh kiện mà không xử lý tản.
- Gập/mở nắp là mất hình: 3340 hay mỏi cáp màn ở khu vực bản lề; test bằng cách mở/đóng 5–10 lần, quan sát nháy màn hoặc mất backlight.
- USB rớt khi copy nặng: cổng lỏng/oxy hóa; test đúng là copy file lớn 10–20 phút, không chỉ cắm chuột vài giây.
- LAN rớt khi kéo file: RJ45 mòn; ping vẫn ổn nhưng transfer lâu mới rớt. Cần test 10–15 phút để kết luận.
- VGA/HDMI chập chờn: hay gặp do cổng bị “xô” (mang vác); test xuất màn ngoài liên tục 10–15 phút và thử rung nhẹ dây.
- Treo logo Dell: nhiều ca do HDD/SSD lỗi hoặc cáp SATA lỏng; nên thử ổ khác trước khi quy về bo mạch.
Thông số kỹ thuật Dell Latitude 3340 (13220-1)
| Mã | 13220-1 |
|---|---|
| Dòng máy | Dell Latitude 3340 (13.3") |
| Nền tảng | Intel Haswell-U (Gen 4) |
| CPU | Intel Core i5-4200U (hàn trên board) |
| GPU | Intel HD Graphics 4400 |
| RAM | DDR3L SO-DIMM • 2 khe • tối đa 16GB |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 13.3" HD 1366×768 |
| Cổng kết nối | VGA • HDMI • USB 3.0 ×2 • USB 2.0 ×1 • LAN RJ45 • SD Card • audio |
| Kết nối | Wi-Fi • Bluetooth |
| Adapter | Adapter Dell đầu kim 65W |
Lưu ý: Latitude 3340 có CPU U-series hàn board, vì vậy khi thay bo mạch cần đúng mã 13220-1 để khớp nền tảng i5-4200U và cụm cổng VGA/HDMI.
Khi nào nên thay 13220-1 cho Dell Latitude 3340?
Không phải lỗi nào cũng cần thay ngay. Bạn nên cân nhắc thay bo mạch khi gặp các trường hợp sau (đã kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc chập chờn theo tư thế; đã thử adapter 65W chuẩn và xử lý jack nhưng vẫn rớt.
- Nhấn nguồn không phản hồi hoặc đèn nguồn sáng nhưng máy đứng im, lặp lại nhiều lần.
- Màn đen lặp lại dù đã thử xuất hình VGA/HDMI và kiểm tra màn/cáp cơ bản.
- Tự tắt khi chạy lâu dù đã vệ sinh tản và thay keo đúng cách.
- USB/LAN rớt khi copy/transfer lâu; lỗi “dùng thật mới lộ”.
- Board có dấu hiệu ẩm/oxy hóa quanh cổng hoặc từng sửa nhiều lần khiến lỗi quay lại.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 13220-1: phương án nào hợp lý hơn?
- Jack DC-in lỏng/bẩn: vệ sinh hoặc thay jack, test sạc liên tục 15–20 phút.
- Nóng sập do bụi/keo khô: vệ sinh tản + thay keo, chạy tải 20–30 phút để xác nhận.
- Treo logo do SSD/HDD lỗi: thử ổ khác, kiểm tra cáp SATA.
- Mất hình khi gập/mở nắp: kiểm tra cáp màn và khu vực bản lề trước.
- Không lên nguồn/đèn sáng đứng im do standby suy hoặc lỗi nền nguồn.
- Không sạc do mạch sạc lỗi sâu, xử lý jack vẫn không ổn.
- VGA/HDMI/USB/LAN lỗi theo thời gian kéo dài, đã vệ sinh cổng vẫn tái diễn.
- Board oxy hóa lan, ăn mòn quanh cổng hoặc vùng nguồn.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: (1) thử adapter 65W chuẩn → (2) cắm sạc liên tục 20 phút, đổi góc đầu cắm để bắt rớt sạc → (3) thử VGA/HDMI để tách lỗi màn/cáp → (4) mở/đóng nắp 5–10 lần để bắt lỗi cáp bản lề → (5) vệ sinh tản + thay keo → (6) test USB copy file lớn 15–20 phút → (7) test LAN transfer 10–15 phút.
Gợi ý quyết định: nếu đã xử lý jack/tản/cáp màn mà lỗi đèn nguồn đứng im hoặc rớt cổng vẫn lặp, nên kiểm tra sâu và cân nhắc thay đúng 13220-1.
Lỗi thường gặp trên Latitude 3340 (13220-1)
- Rớt sạc theo tư thế: jack DC-in rơ/oxy hóa; rung nhẹ là mất sạc.
- Đèn nguồn sáng nhưng không lên hình: treo nền/khởi tạo; cần test tối giản để khoanh vùng.
- Mất hình khi gập/mở nắp: cáp màn mỏi ở bản lề; hay lộ khi mang vác nhiều.
- Nóng sập khi chạy lâu: tản bẩn/keo khô; hay gặp ở máy dùng môi trường bụi, bịt khe gió.
- USB rớt khi copy file lớn: cổng lỏng/oxy hóa, test nhanh khó thấy.
- LAN rớt khi transfer: RJ45 mòn/tiếp xúc kém; ping nhẹ vẫn ổn nhưng kéo file thì rớt.
- VGA/HDMI chập chờn: cổng bị “xô” do va chạm, xuất hình lâu mới lộ.
- Treo logo / boot chậm: SSD/HDD lỗi hoặc cáp SATA lỏng.
- Loa/jack tai nghe chập chờn: cổng audio bẩn/oxy hóa do sử dụng nhiều.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn, đổi góc là rớt |
|---|---|
| Nguyên nhân | Jack DC-in rơ/oxy hóa • đường nguồn vào kém ổn định |
| Cách khoanh vùng | Thử adapter 65W chuẩn → cắm liên tục 15–20 phút → đổi góc nhẹ → kiểm tra/vệ sinh/thay jack |
| Triệu chứng | Đèn nguồn sáng nhưng máy đứng im, màn đen |
| Nguyên nhân | Nguồn 3V/5V suy • lỗi khởi tạo thiết bị |
| Cách khoanh vùng | Test tối giản (tháo ổ, để 1 RAM) → bật/tắt nhiều lần → thử VGA/HDMI để tách lỗi màn/cáp |
| Triệu chứng | Gập/mở nắp là mất hình hoặc nhấp nháy |
| Nguyên nhân | Cáp màn mỏi • điểm gập bản lề gây đứt ngầm |
| Cách khoanh vùng | Mở/đóng nắp 5–10 lần → quan sát nháy màn/backlight → kiểm tra cáp và điểm đi dây bản lề |
| Triệu chứng | Nóng sập khi chạy lâu |
| Nguyên nhân | Bụi tản + keo khô • quạt yếu |
| Cách khoanh vùng | Vệ sinh tản + thay keo → chạy tải 20–30 phút → theo dõi nhiệt và tình trạng sập |
| Triệu chứng | USB rớt thiết bị khi copy file lớn |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh 5V USB yếu khi tải |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | LAN rớt khi transfer lâu |
| Nguyên nhân | RJ45 mòn/oxy hóa • tiếp xúc kém theo tải |
| Cách khoanh vùng | Ping + transfer 10–15 phút → rung nhẹ dây mạng → theo dõi rớt/giảm tốc |
| Triệu chứng | VGA/HDMI nhấp nháy/mất tín hiệu |
| Nguyên nhân | Cổng lỏng • tiếp xúc kém |
| Cách khoanh vùng | Xuất hình liên tục 10–15 phút → rung nhẹ dây → theo dõi mất tín hiệu |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | SSD/HDD lỗi • cáp SATA lỏng |
| Cách khoanh vùng | Thử ổ khác → kiểm tra cáp SATA → restart vài lần để bắt lỗi lặp |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác theo Latitude 3340)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy, tháo HDD/SSD và RAM; ghi nhớ vị trí ốc theo từng cụm.
- Tháo bàn phím/palmrest; chú ý cáp phím, cáp touchpad và cáp nút nguồn.
- Tháo cáp màn, loa, Wi-Fi, cáp DC-in và các cáp I/O; kiểm tra khu vực DC-in có bẩn/oxy hóa.
- Tháo tản nhiệt, vệ sinh sạch bề mặt CPU; chuẩn bị keo tản mới.
- Lắp bo mạch 13220-1, test sơ bộ: nhận sạc, lên nguồn, nhận RAM/ổ cứng trước khi ráp kín.
- Ráp hoàn thiện, thay keo tản, siết tản đều tay; chạy checklist test theo thời gian rồi mới bàn giao.
Checklist test sau khi mua/thay
- Test sạc: cắm liên tục 15–20 phút và đổi góc đầu cắm để kiểm tra tiếp xúc.
- Test nguồn: bật/tắt nhiều lần; không có hiện tượng đèn sáng đứng im.
- Test RAM: nhận đủ dung lượng; thử đổi khe nếu lỗi ngẫu nhiên.
- Test lưu trữ: boot ổn định; restart vài lần để bắt lỗi treo logo.
- Test VGA: xuất hình ổn định 10–15 phút; theo dõi mất tín hiệu khi rung dây.
- Test HDMI: xuất hình ổn định 10–15 phút; theo dõi nhấp nháy/mất tín hiệu khi rung dây.
- Test USB: copy file lớn 10–20 phút để bắt lỗi theo tải.
- Test LAN: ping + transfer 10–15 phút để bắt rớt theo tải.
- Test gập/mở nắp: thao tác 5–10 lần, theo dõi mất hình/nhấp nháy bất thường.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
Giá linh kiện & giá thay Latitude 3340
Giá 13220-1 (linh kiện)
Giá phụ thuộc tình trạng bo (độ zin, tình trạng cổng VGA/HDMI/USB/LAN), tình trạng jack DC-in và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Latitude 3340 có lấy ngay không?
Nếu có sẵn đúng bo mạch 13220-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test tải đủ lâu để bắt lỗi theo nhiệt hoặc lỗi rớt cổng theo thời gian, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.7/10 (sạc ổn định + test nhiệt đạt + VGA/HDMI ổn + USB/LAN không rớt khi tải).
Khách dùng học tập: “Máy trước đó sạc phải canh góc, gập mở nắp hay mất hình. Làm xong dùng ổn, copy dữ liệu lâu không bị rớt USB nữa.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm đổi góc, test tải 30 phút, test VGA/HDMI 15 phút, test USB copy file lớn, test LAN transfer và test gập/mở nắp trước khi bàn giao.”
Câu hỏi thường gặp
Latitude 3340 sạc chập chờn có phải chắc chắn do bo mạch?
Không hẳn. Dòng 3340 hay rơ jack DC-in do cắm rút nhiều. Nên test adapter 65W chuẩn, cắm liên tục đủ lâu và kiểm tra/thay jack trước. Nếu đã xử lý jack mà vẫn rớt sạc theo thời gian, lúc đó mới ưu tiên kiểm tra sâu phần nguồn/sạc.
Gập/mở nắp là mất hình thì lỗi ở đâu?
Thường liên quan cáp màn mỏi ở bản lề hoặc đường đi dây bị kẹp. Nên test thao tác mở/đóng nhiều lần và kiểm tra cáp trước khi kết luận lỗi sâu trên bo mạch.
USB/LAN rớt chỉ khi tải, test thế nào mới đúng?
USB nên copy file lớn 10–20 phút; LAN nên transfer liên tục 10–15 phút. Chỉ cắm chuột hoặc ping nhẹ thường không phát hiện được lỗi theo tải.
