Thay main Lenovo Yoga Slim 7 Pro 14ARH7 R7 6800H NM-E781 đúng mã, test kỹ trước khi giao
Nếu Lenovo Yoga Slim 7 Pro 14ARH7 bị không lên nguồn, không nhận sạc USB-C, treo logo Lenovo, không nhận SSD M.2 NVMe, lỗi RAM onboard, mất hình, không xuất hình qua USB-C, mất Wi-Fi, lỗi camera IR, lỗi bàn phím, touchpad hoặc lỗi sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo Yoga Slim 7 Pro 14ARH7 CPU R7 6800H / Ryzen 7 6800HS Creator Edition mã NM-E781.
Bo mạch được đối chiếu theo đúng dòng Yoga Slim 7 Pro 14ARH7, nền tảng AMD Ryzen 6000HS, mã main JS47L / JS47M / NM-E781, GPU AMD Radeon 680M, RAM LPDDR5-6400 hàn onboard, SSD M.2 PCIe 4.0, cụm cổng USB-C USB4/USB-C 10Gbps/USB-A/audio và mạch sạc USB-C 100W trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã main NM-E781, nền tảng Lenovo Yoga Slim 7 Pro 14ARH7 và kinh nghiệm thay main laptop từ năm 2013. Lưu ý: một số nơi bán main ghi rút gọn là R7 6800H, còn PSREF Lenovo của 14ARH7 ghi Ryzen 7 6800HS Creator Edition; khi đặt hàng nên đối chiếu đúng mã chip và tem bo mạch thực tế.
- Yoga Slim 7 Pro
- 14ARH7
- NM-E781
- R7 6800H / 6800HS
- Radeon 680M
- LPDDR5-6400
- M.2 PCIe 4.0
- USB4 Type-C
- Sạc USB-C 100W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Yoga Slim 7 Pro 14ARH7 có nhiều CPU Ryzen 5/7/9, RAM onboard 8GB/16GB và nhiều lựa chọn màn IPS/OLED 14 inch. Gửi đủ ảnh giúp xác định đúng main NM-E781, đúng RAM onboard, đúng khe SSD M.2 và đúng cụm cổng USB-C.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial, MTM hoặc mã máy 82UU nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã main NM-E781, JS47L/JS47M, tem FRU/PN Lenovo và mã in trên PCB.
- Ảnh khu vực CPU Ryzen, RAM LPDDR5 onboard, khe SSD M.2, BIOS, Wi-Fi, IC sạc USB-C và cụm cổng USB-C/USB-A/audio.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, không nhận SSD, mất hình, lỗi Wi-Fi, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm NM-E781 với NM-E591 hoặc bo Yoga Slim đời khác.
- Biết trước nên sửa vùng sạc USB-C, nguồn chờ, BIOS, SSD, RAM onboard hay thay cả bo mạch.
- Đối chiếu đúng LPDDR5-6400 onboard, SSD M.2 PCIe 4.0, USB4, USB-C PD/DP và Wi-Fi.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Ryzen 7, RAM LPDDR5 onboard, SSD M.2, Wi-Fi, BIOS, IC sạc USB-C, cổng USB4, USB-C 10Gbps và USB-A.

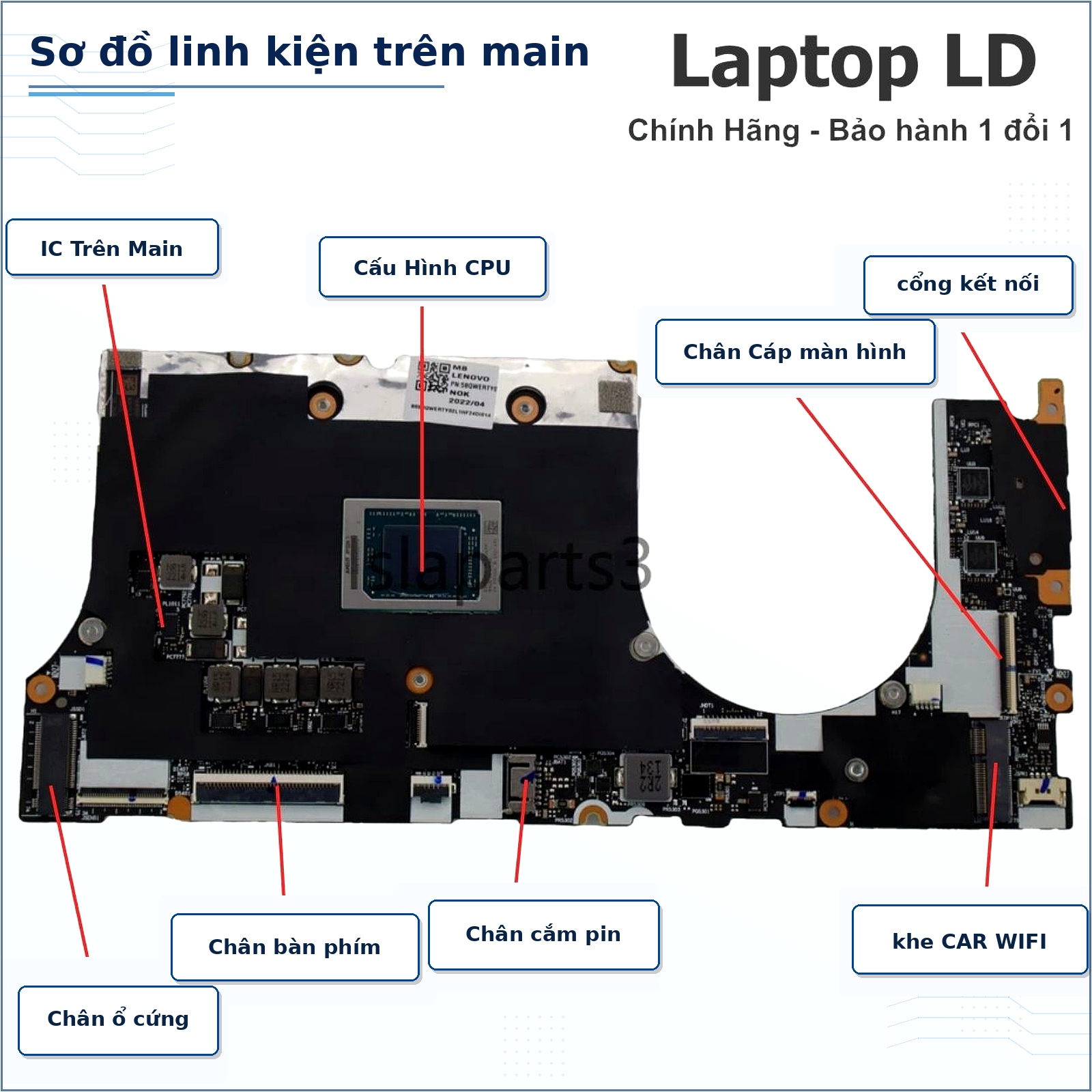

Vị trí CPU Ryzen 7, RAM LPDDR5 onboard, SSD M.2 và cụm cổng trên main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781

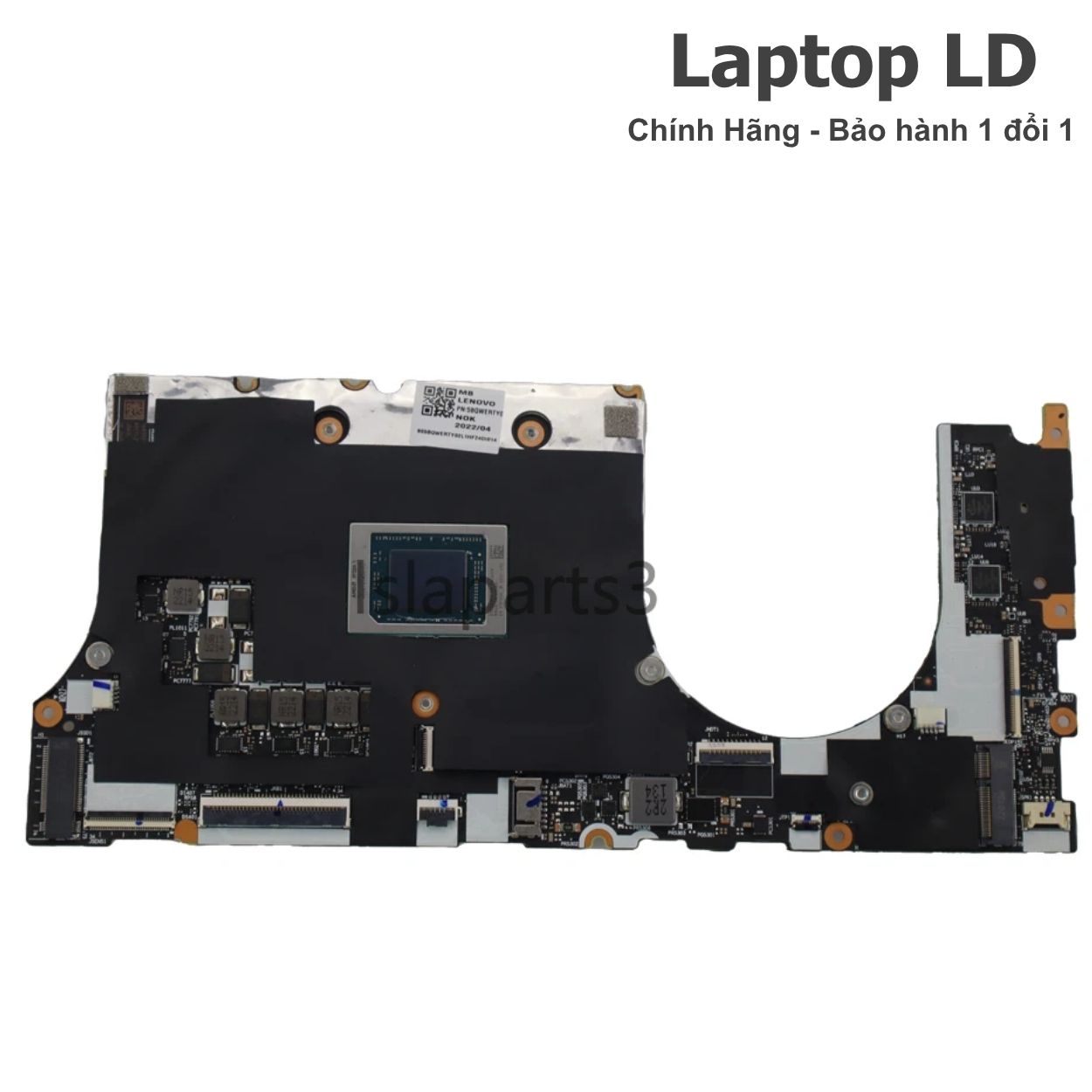

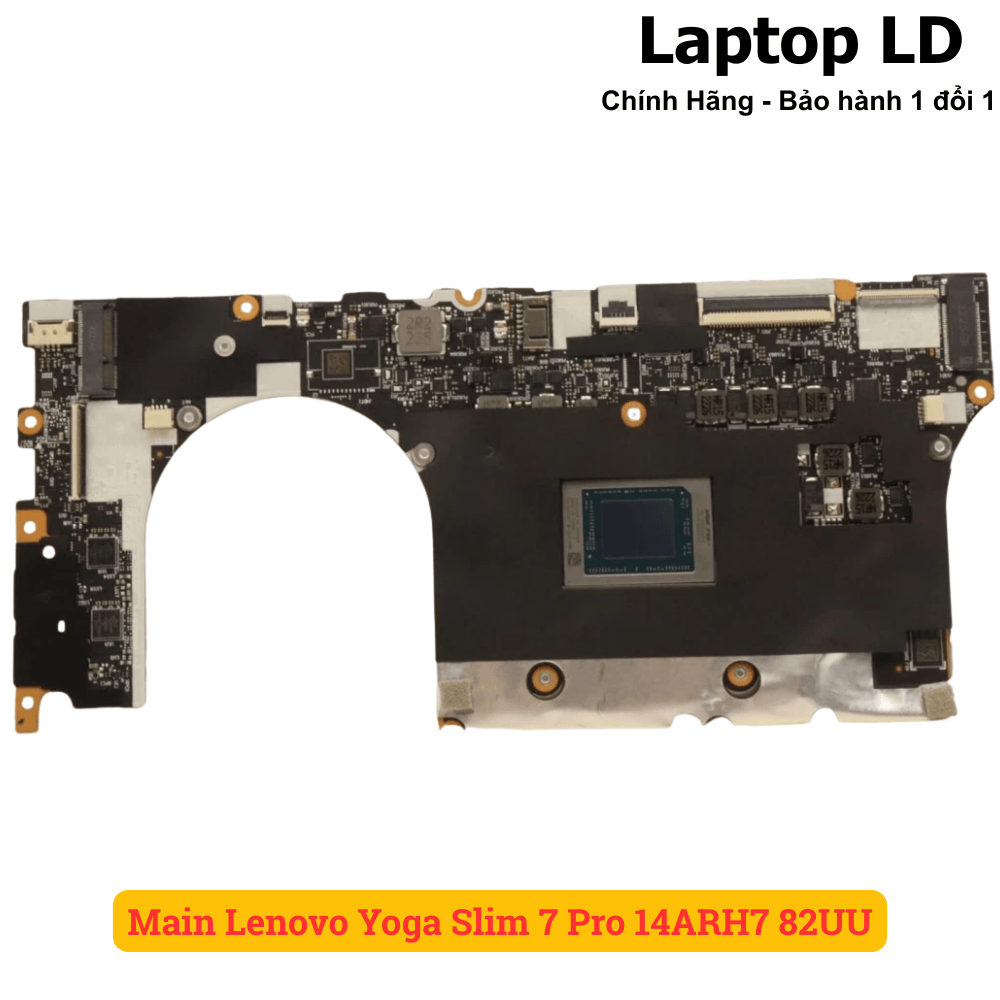

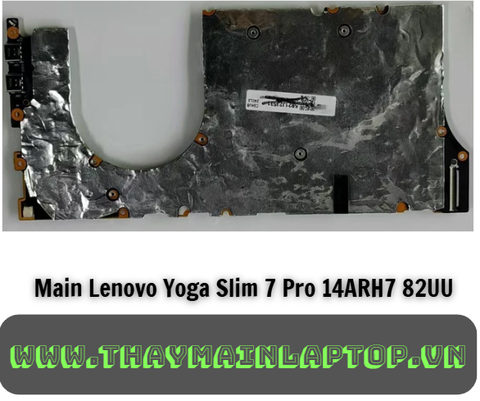

Mặt trước main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781 – đối chiếu layout CPU, RAM, SSD và cụm cổng

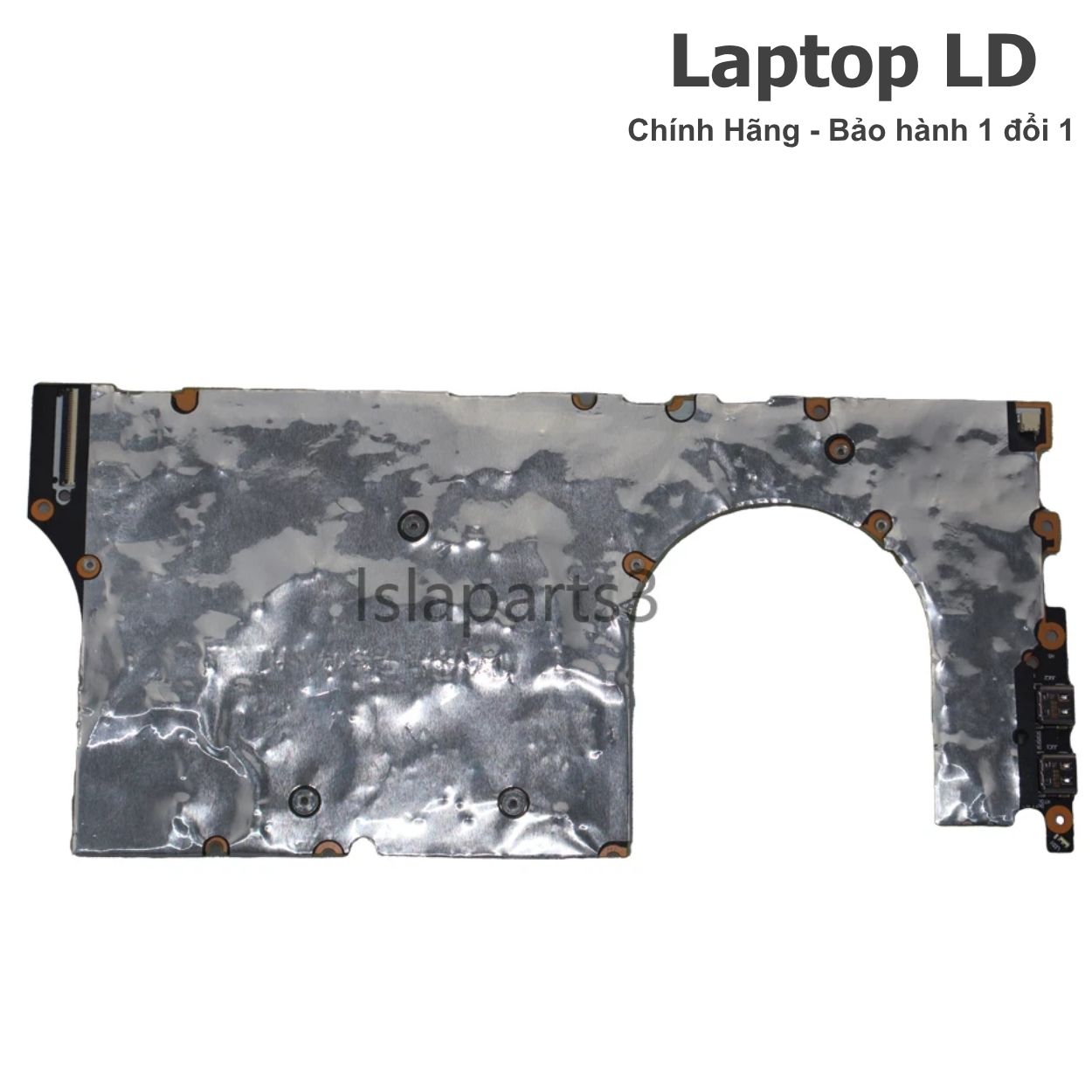

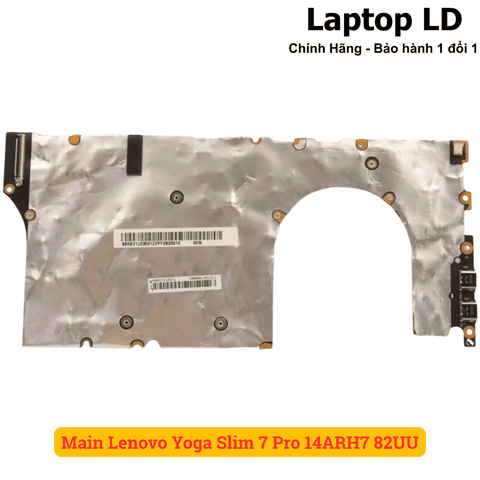

Mặt sau main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781 – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng oxy hóa
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã main NM-E781, CPU Ryzen 7, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Với dòng main mỏng nhẹ, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn IPS/OLED, pin, sạc, cáp, quạt, bàn phím, webcam IR hoặc touchpad, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, RAM LPDDR5, SSD M.2, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, webcam IR, USB-A, USB-C, USB4 và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo Yoga Slim 7 Pro 14ARH7 R7 6800H NM-E781 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo Yoga Slim 7 Pro 14ARH7 / MTM 82UU.
- Mã main JS47L / JS47M / NM-E781.
- CPU theo sản phẩm khách gửi: R7 6800H; thông số Lenovo thường ghi Ryzen 7 6800HS Creator Edition.
- GPU AMD Radeon 680M tích hợp, dùng chung bộ nhớ hệ thống.
- RAM LPDDR5-6400 hàn onboard, không có khe RAM rời.
- Ổ cứng dùng 1 khe M.2 2280 PCIe 4.0 x4.
Không nên thay chéo khi chưa kiểm
- Không nhầm Yoga Slim 7 Pro 14ARH7 với Yoga Slim 7 ProX 14ARH7 có tùy chọn RTX 3050.
- Không nhầm NM-E781 với NM-E591 hoặc các mã main Yoga 14ACH/14APU đời khác.
- Không ghi RAM DDR4/DDR5 SODIMM vì dòng này dùng RAM LPDDR5 hàn onboard.
- Không ghi LAN RJ-45, HDMI hoặc khe thẻ nhớ vì PSREF 14ARH7 không có các cổng này.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | R7 6800H theo cách ghi của shop; đối chiếu chính hãng thường là AMD Ryzen 7 6800HS Creator Edition, 8 nhân 16 luồng, 3.2GHz - 4.7GHz, 4MB L2 + 16MB L3. | Nhầm Ryzen 5 6600HS, Ryzen 9 6900HS hoặc nhầm với Yoga ProX có dGPU. |
| Mã main | JS47L / JS47M / NM-E781. | Đặt theo tên Yoga Slim 7 Pro nhưng không kiểm mã in trên PCB. |
| GPU | AMD Radeon 680M tích hợp. | Ghi nhầm NVIDIA RTX 3050 của Yoga Slim 7 ProX. |
| RAM | LPDDR5-6400 hàn onboard, 8GB hoặc 16GB theo cấu hình, không nâng cấp bằng khe cắm. | Ghi sai DDR4/DDR5 SODIMM hoặc tưởng có thể cắm thêm RAM. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4; Lenovo hỗ trợ cấu hình M.2 2242 512GB hoặc M.2 2280 512GB/1TB theo máy. | Nhầm có 2 khe SSD hoặc ổ 2.5 inch. |
| Cổng ngoài | 1 USB-A 5Gbps Always On, 1 USB-C 10Gbps PD/DP 1.4, 1 USB-C USB4 40Gbps PD/DP 1.4, 1 jack audio 3.5mm. | Ghi sai có HDMI, LAN RJ-45 hoặc đầu đọc thẻ. |
| Màn hình | 14 inch 2.2K IPS hoặc 14 inch 2.8K IPS/OLED, 16:10, 60/90Hz tùy cấu hình. | Nhầm màn 14.5 inch 3K 120Hz của Yoga Slim 7 ProX. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Ryzen 7, RAM LPDDR5 onboard, SSD M.2 PCIe, USB4, USB-C PD/DP, USB-A và jack audio.

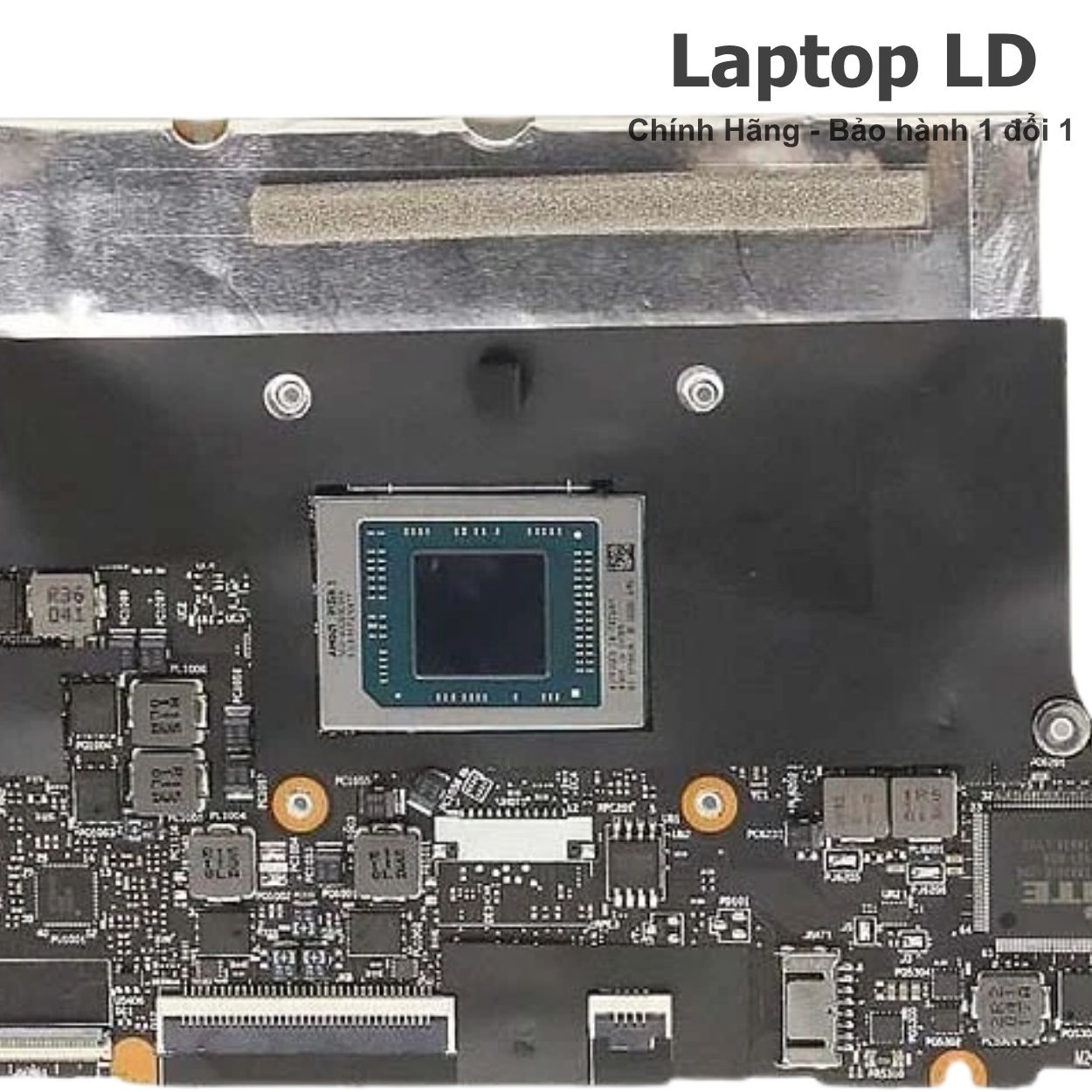

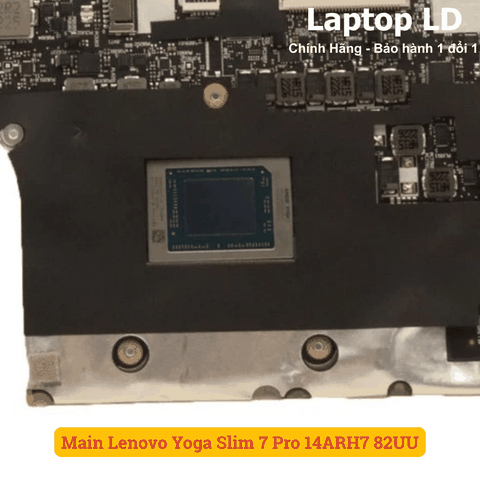

CPU Ryzen 7 và RAM LPDDR5 onboard trên main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781

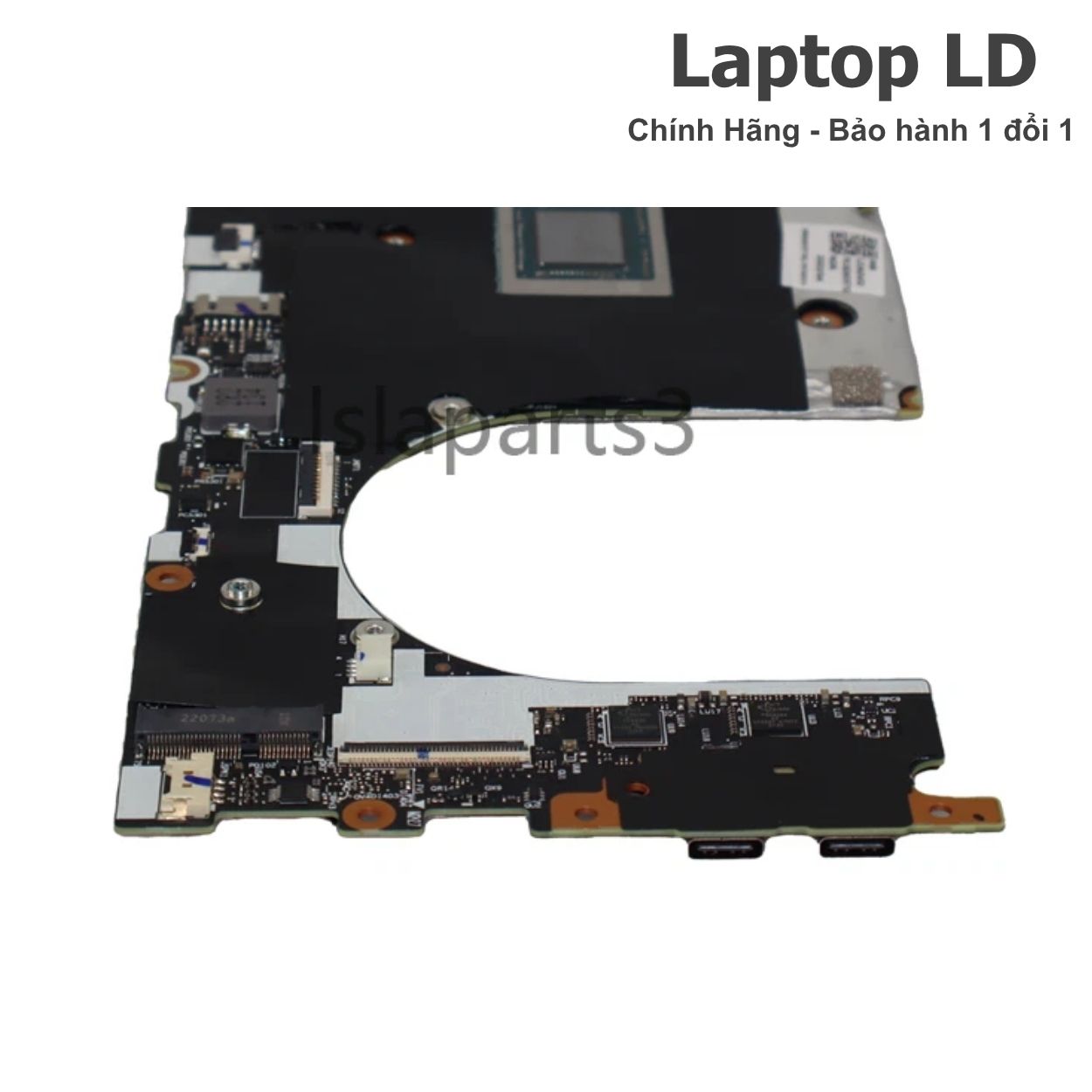

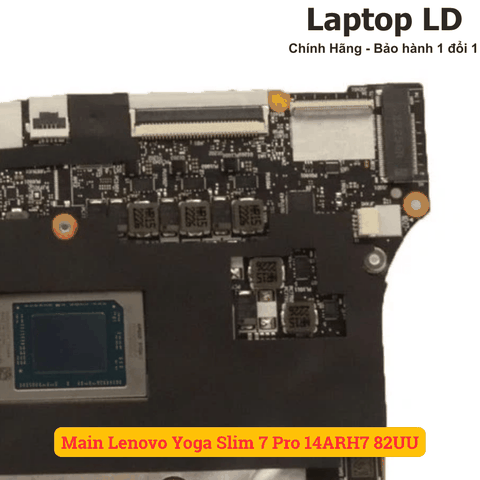

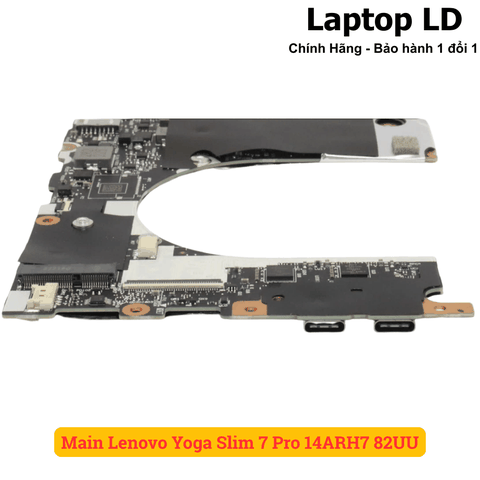

Khe SSD M.2 PCIe 4.0 và cụm cổng USB-C/USB4/USB-A trên main Yoga Slim 7 Pro 14ARH7
Dấu hiệu nên kiểm tra bo mạch Lenovo Yoga Slim 7 Pro 14ARH7
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Cắm sạc USB-C không nhận, lúc nhận lúc không hoặc chỉ nhận một cổng.
- Pin không nạp, báo pin ảo hoặc máy tắt khi rút sạc.
- Máy nóng nhanh, tự tắt khi tải CPU hoặc khi vừa cắm sạc.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 NVMe dù SSD đã test tốt.
- Lỗi RAM LPDDR5 onboard gây không POST, treo hoặc xanh màn.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua USB-C.
Lỗi cổng và ngoại vi
- USB4/USB-C không nhận dock, không xuất hình hoặc không nhận sạc PD.
- USB-A không nhận thiết bị hoặc chập chờn.
- Wi-Fi, Bluetooth, camera IR, loa, mic, bàn phím, touchpad hoạt động lỗi.
- Máy từng vào nước, oxy hóa vùng Type-C hoặc đã sửa bo mạch nhiều lần.
Nên sửa hay thay bo mạch Lenovo Yoga Slim 7 Pro 14ARH7?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2, RAM LPDDR5, BIOS, màn hình, cáp, USB-A, USB-C, Wi-Fi, camera IR, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket M.2, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Ryzen, RAM LPDDR5 onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C, nguồn chờ, nguồn CPU hoặc nguồn RAM.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi-Fi, audio, bàn phím và touchpad.
Thông số kỹ thuật chính
Bảng thông số dùng để đối chiếu nhanh sản phẩm main Lenovo Yoga Slim 7 Pro 14ARH7 R7 6800H NM-E781.
| Tên sản phẩm | Main Lenovo Yoga Slim 7 Pro 14ARH7 CPU R7 6800H / Ryzen 7 6800HS Creator Edition NM-E781 |
|---|---|
| Dòng máy tương thích | Lenovo Yoga Slim 7 Pro 14ARH7 / MTM 82UU |
| Mã main / Board number | JS47L / JS47M / NM-E781 |
| CPU | R7 6800H theo cách ghi sản phẩm; thông số Lenovo cho Yoga Slim 7 Pro 14ARH7 thường là AMD Ryzen 7 6800HS Creator Edition, 8 nhân 16 luồng, 3.2GHz - 4.7GHz, 4MB L2 + 16MB L3. |
| GPU / VGA | AMD Radeon 680M Graphics tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| RAM | LPDDR5-6400 hàn onboard, 8GB hoặc 16GB theo cấu hình bo mạch, không có khe RAM rời. |
| Ổ cứng | 1 khe M.2 2280 PCIe 4.0 x4; hỗ trợ SSD M.2 2242/2280 theo cấu hình Lenovo. |
| Cổng ngoài | 1 USB-A 3.2 Gen 1 Always On, 1 USB-C 3.2 Gen 2 10Gbps hỗ trợ USB PD 3.0 và DisplayPort 1.4, 1 USB-C USB4 40Gbps hỗ trợ USB PD 3.0 và DisplayPort 1.4, 1 jack tai nghe/mic 3.5mm. |
| Màn hình | 14 inch 2.2K IPS 60Hz hoặc 14 inch 2.8K IPS/OLED 90Hz theo cấu hình máy. |
| Mạng và kết nối | Wi-Fi 6 802.11ax 2x2 hoặc Wi-Fi 5 tùy cấu hình, Bluetooth 5.1. |
| Sạc | Sạc USB-C 100W Slim, hỗ trợ USB Power Delivery 3.0. |
| Đặc điểm cần lưu ý | Máy mỏng nhẹ, RAM hàn onboard, không có LAN RJ-45, không có HDMI, không có đầu đọc thẻ nhớ, có camera IR Windows Hello. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C 100W, cáp Type-C, pin, nút nguồn, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, 2 cổng USB-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Lenovo, khởi động lặp | SSD M.2, BIOS, RAM LPDDR5, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe 4.0. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Không xuất hình qua USB-C | Màn, cáp màn, USB-C, USB4, driver, BIOS, Radeon 680M. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, USB-A, nguồn chờ, RAM onboard, SSD, cáp màn, camera IR, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, RAM LPDDR5, SSD M.2 NVMe, hình ảnh, USB-A, USB-C, USB4, Wi-Fi, Bluetooth, camera IR và nhiệt độ trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn hình, Wi-Fi, camera IR và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, mạch PD, pin, SSD M.2, RAM LPDDR5, BIOS, hình ảnh, USB-A, USB-C, USB4, Wi-Fi và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model Yoga Slim 7 Pro 14ARH7, mã NM-E781, CPU Ryzen 7, RAM LPDDR5 onboard, SSD M.2 2280 và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh quạt, tra keo tản nhiệt, test nguồn, sạc, SSD, màn hình, USB, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main Lenovo Yoga Slim 7 Pro 14ARH7 NM-E781 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
NM-E781 là mã gì trên Yoga Slim 7 Pro 14ARH7?
NM-E781 là mã model mainboard nền JS47L/JS47M dùng để nhận diện bo mạch thực tế cho Lenovo Yoga Slim 7 Pro 14ARH7. Khi đặt main cần đối chiếu thêm tem FRU/PN và layout cổng trên bo.
CPU R7 6800H có đúng với Yoga Slim 7 Pro 14ARH7 không?
Nhiều nơi bán main ghi R7 6800H hoặc R7 6800. Theo PSREF Lenovo, Yoga Slim 7 Pro 14ARH7 thường dùng Ryzen 7 6800HS Creator Edition. Khi thay nên kiểm chữ in trên chip và mã bo mạch thực tế.
Main này có VGA rời không?
Không. Main Yoga Slim 7 Pro 14ARH7 NM-E781 dùng AMD Radeon 680M tích hợp. Không nhầm với Yoga Slim 7 ProX 14ARH7 có bản RTX 3050.
Máy dùng RAM gì, có nâng RAM được không?
Máy dùng RAM LPDDR5-6400 hàn onboard, thường 8GB hoặc 16GB theo cấu hình. Dòng này không có khe RAM rời để cắm thêm.
Máy dùng SSD loại nào?
Máy dùng một khe M.2 PCIe 4.0 x4, hỗ trợ M.2 2242/2280 theo cấu hình. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, nguồn SSD, BIOS và đường PCIe.
Yoga Slim 7 Pro 14ARH7 có HDMI hoặc LAN không?
Theo PSREF 14ARH7 không có HDMI và LAN RJ-45 vật lý. Cổng ngoài chính gồm USB-A, USB-C 10Gbps, USB-C USB4 40Gbps và jack audio.
Không nhận sạc USB-C có chắc phải thay main không?
Chưa chắc. Cần kiểm củ sạc, cáp Type-C, pin, cổng USB-C, mạch PD, BIOS và nguồn chờ trước khi kết luận hỏng main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, MTM, ảnh tem đáy, ảnh mã NM-E781, ảnh tem FRU, ảnh hai mặt bo mạch, ảnh khu vực CPU/RAM/SSD/cụm cổng và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
