Laptop LD • Main Lenovo ThinkPad X9 15 Gen 1
Thay main Lenovo ThinkPad X9 15 Gen 1 U5-226V đúng mã, test kỹ trước khi giao
Nếu ThinkPad X9 15 Gen 1 của anh/chị bị không lên nguồn, không nhận sạc USB-C, treo logo, không nhận SSD, không xuất hình qua HDMI/Thunderbolt, lỗi sau khi vào nước hoặc chập vùng Type-C, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo ThinkPad X9 15 Gen 1 Core Ultra 5 226V.
Bo mạch được đối chiếu theo đúng dòng máy, CPU, RAM onboard, khe SSD, cụm cổng và mã linh kiện thực tế trước khi lắp. Khách thay tại cửa hàng được hỗ trợ công lắp, kiểm tra lại các chức năng chính và nhận phiếu bảo hành rõ ràng.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện/FRU, mã PCB và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng cấu hình và hạn chế mua nhầm mã.
- ThinkPad X9-15 Gen 1
- Core Ultra 5 226V
- Intel Arc 130V
- NPU 40 TOPS
- RAM 16GB onboard
- LPDDR5x-8533
- SSD M.2 2242
- 2 Thunderbolt 4
- Không nâng RAM
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
ThinkPad X9 15 Gen 1 có nhiều cấu hình và RAM nằm trực tiếp trên bo mạch. Chỉ gửi tên máy thường chưa đủ để báo chính xác, vì cần đối chiếu thêm CPU, dung lượng RAM onboard, bố trí cổng và mã linh kiện.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc machine type nếu còn rõ.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã linh kiện, tem PCB hoặc mã in trên bo mạch.
- Ảnh khu vực CPU, RAM onboard, khe SSD M.2 2242 và cụm cổng USB-C/HDMI/USB-A.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, không nhận SSD, lỗi cổng, vào nước hoặc từng sửa bo mạch.
Lợi ích khi gửi đủ ảnh
- Báo đúng bo mạch theo máy, hạn chế nhầm bản Core Ultra 7 hoặc bản RAM khác.
- Biết trước nên sửa hay thay bo mạch để tiết kiệm chi phí.
- Giữ đúng linh kiện theo mã thực tế, bố trí cổng và tình trạng tồn kho.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Vị trí linh kiện và ảnh tổng thể main Lenovo ThinkPad X9 15 Gen 1 U5-226V
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU, RAM onboard, khe SSD M.2 2242 và cụm cổng trên bo mạch, trước khi đối chiếu tổng thể hai mặt.

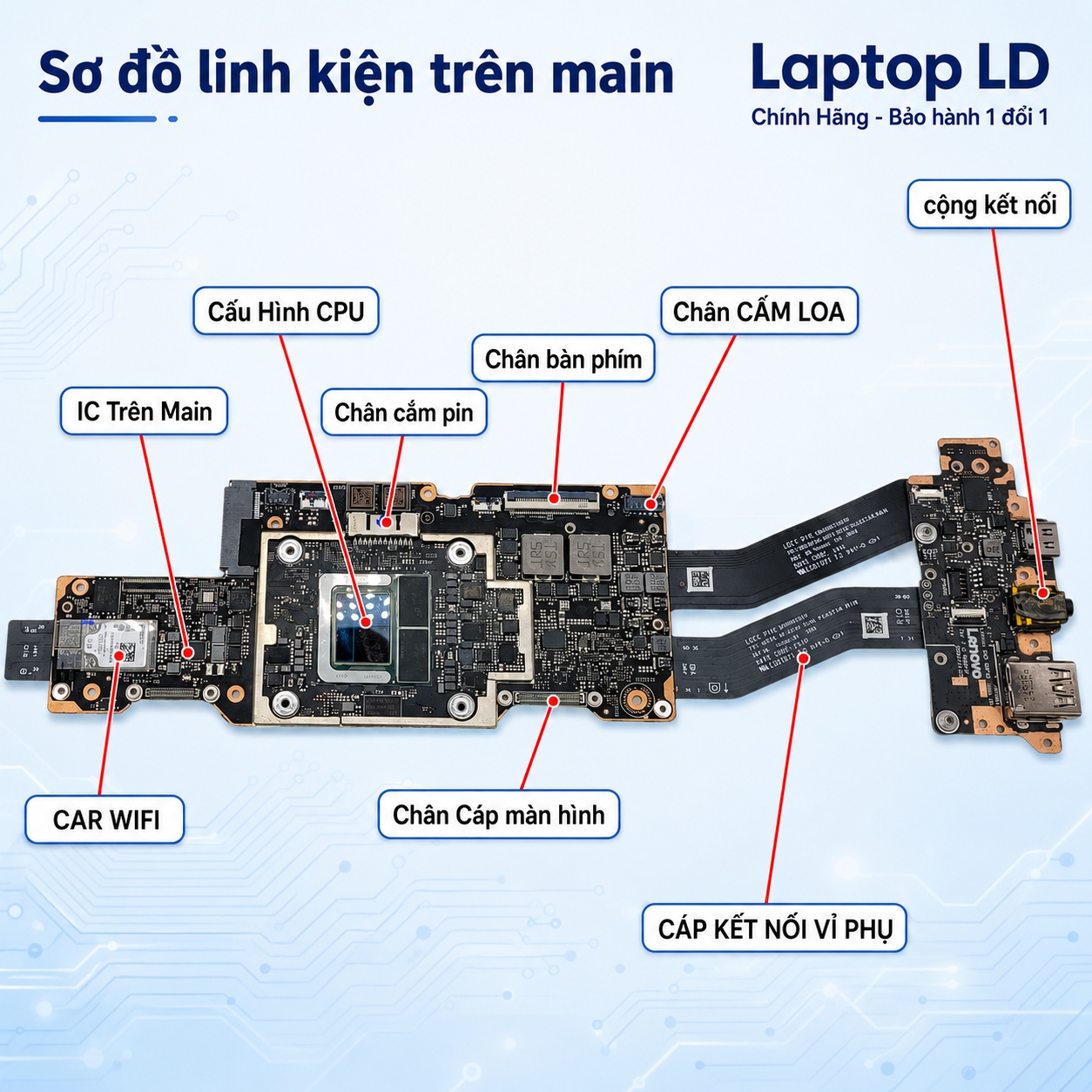

Vị trí CPU, RAM onboard, khe SSD M.2 2242 và cụm cổng trên main ThinkPad X9 15 Gen 1 U5-226V

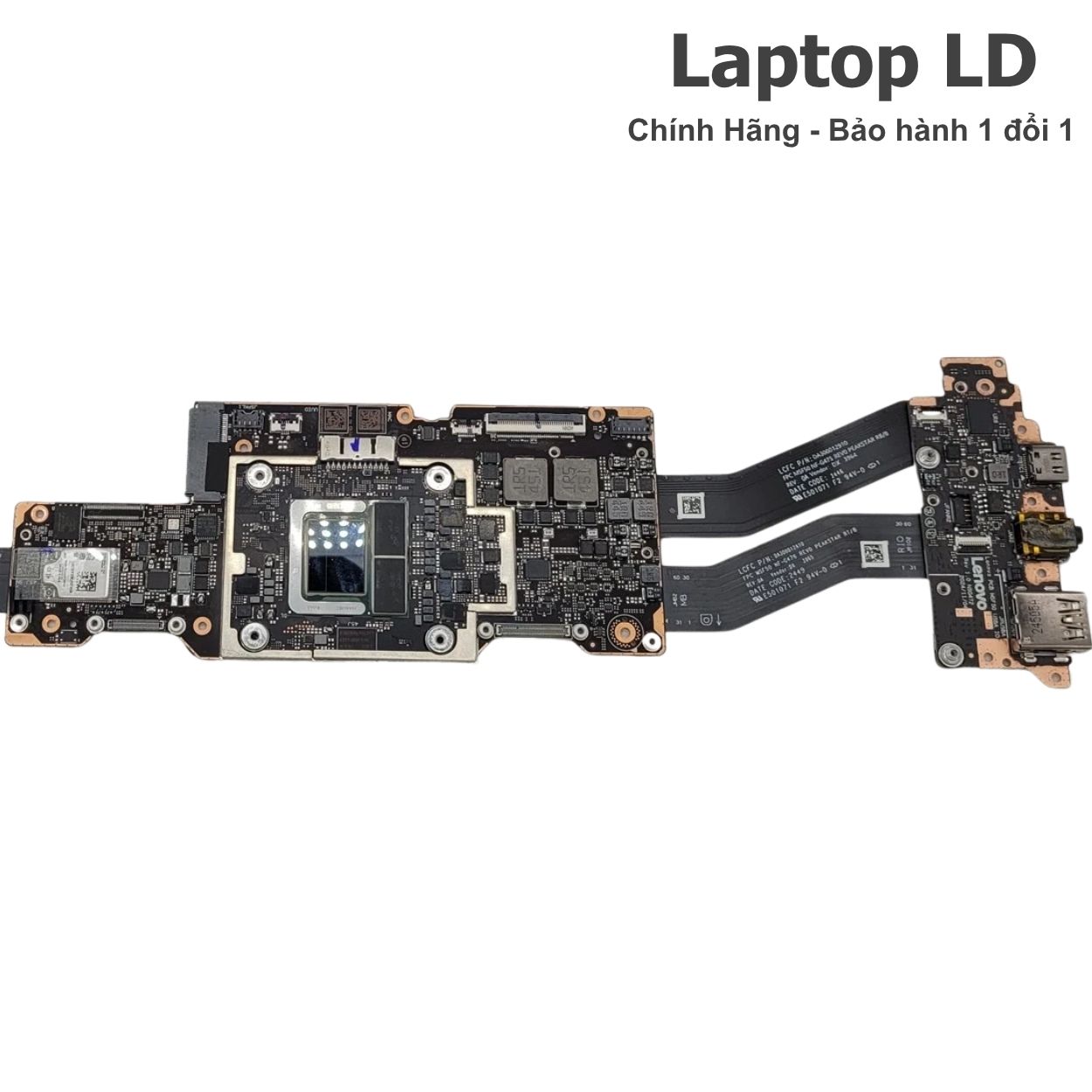

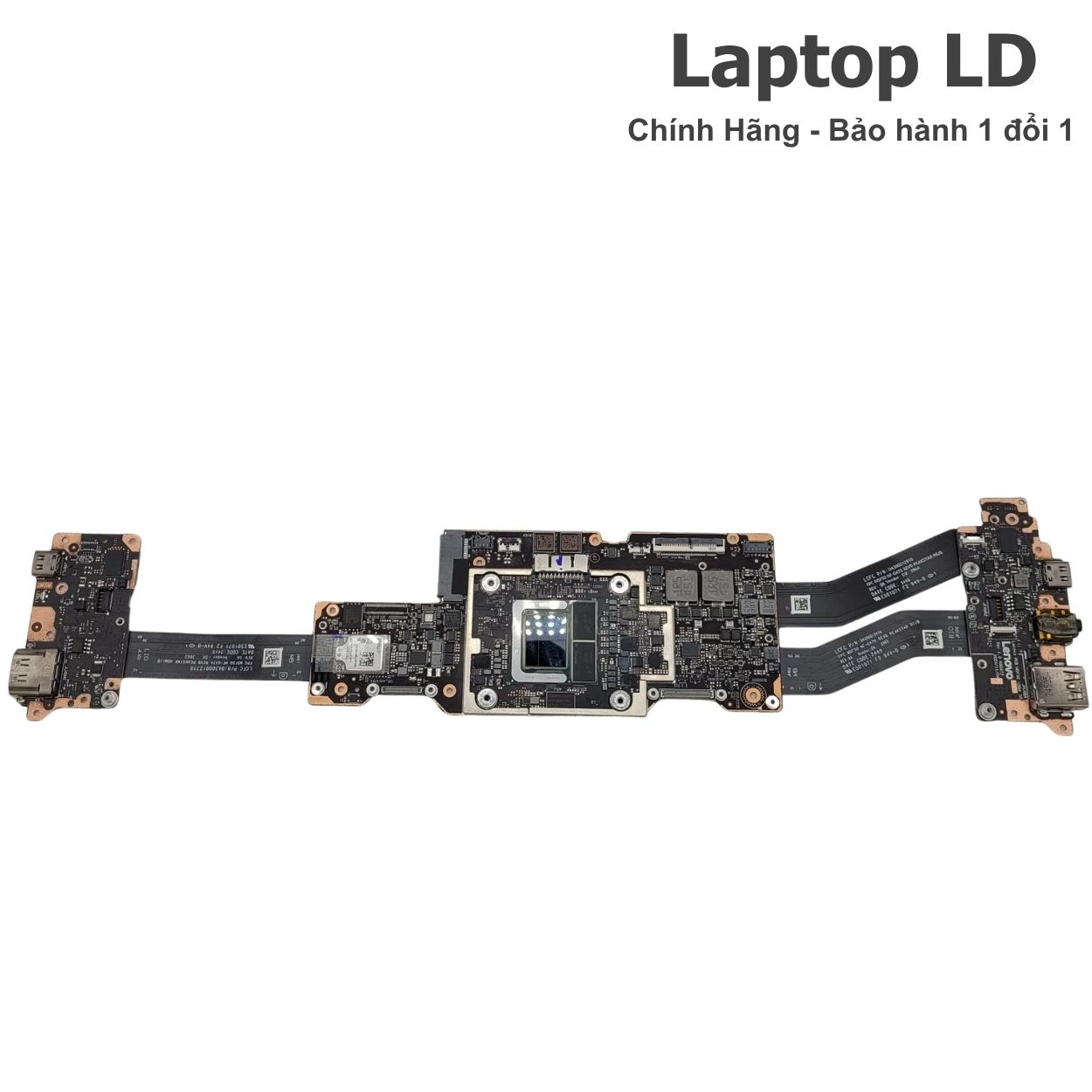

Mặt trước main ThinkPad X9 15 Gen 1 U5-226V – đối chiếu layout linh kiện, tem FRU và mã PCB

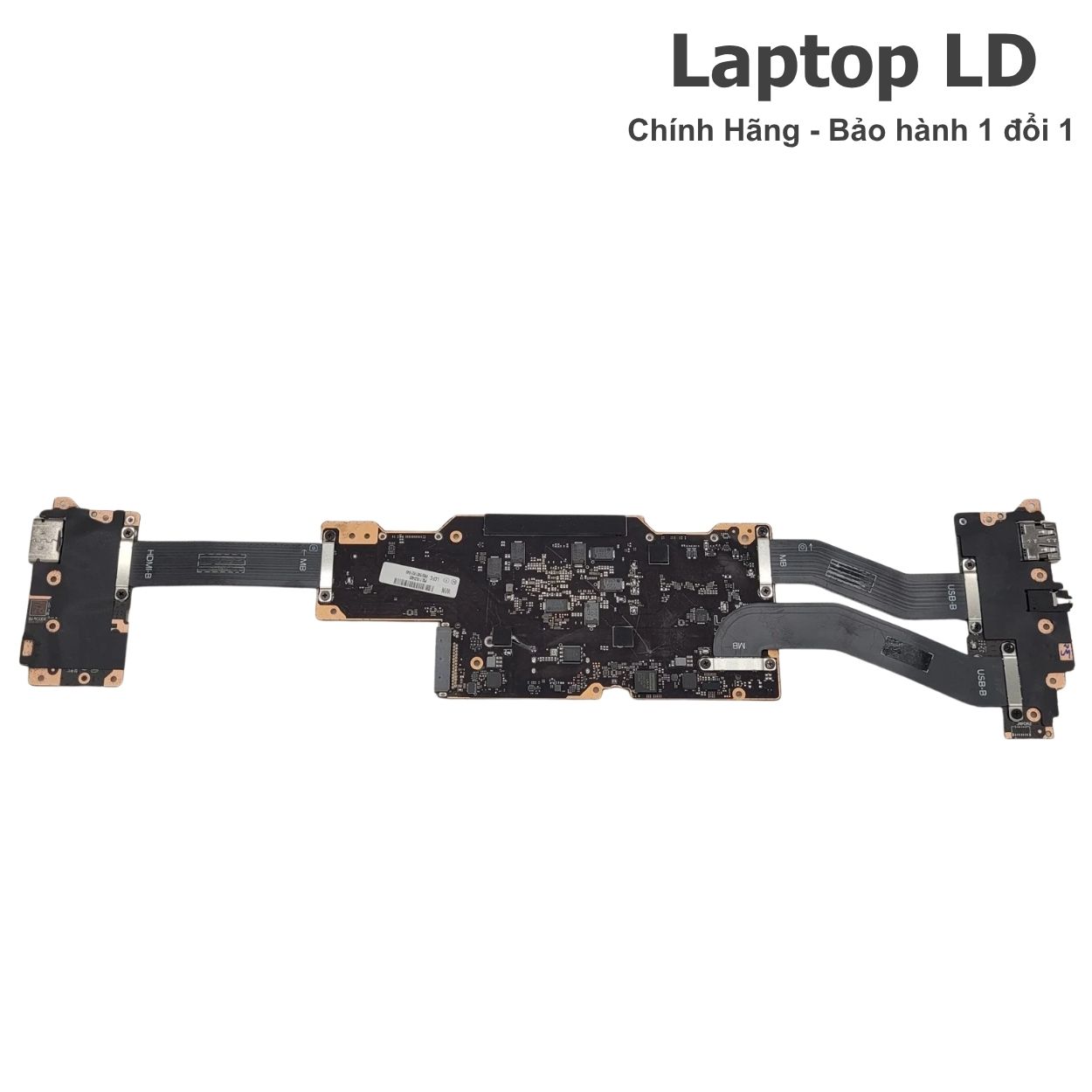

Mặt sau main ThinkPad X9 15 Gen 1 U5-226V – kiểm tra mã bo mạch, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá được báo sau khi đối chiếu đúng model, mã linh kiện, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Với dòng bo mạch đời mới, số lượng có thể thay đổi theo ngày nên khách nên liên hệ trước khi đặt.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn, pin, sạc, cáp hoặc bàn phím, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, SSD, hình ảnh, Wi-Fi, Bluetooth, âm thanh, bàn phím, touchpad, camera, cổng ngoài và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch ThinkPad X9 15 Gen 1 U5-226V dùng cho máy nào?
Dòng máy phù hợp
- Lenovo ThinkPad X9-15 Gen 1 / ThinkPad X9 15 Gen 1.
- Machine type thường gặp: 21Q6, cần đối chiếu serial hoặc tem máy.
- Cấu hình dùng CPU Intel Core Ultra 5 226V onboard.
- RAM 16GB LPDDR5x-8533 hàn/on-package trên bo mạch, không có khe RAM rời.
- Ổ cứng dùng 1 khe M.2 2242 PCIe 4.0 x4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm ThinkPad X9-15 Gen 1 với ThinkPad X9-14 Gen 1.
- Không nhầm bản Core Ultra 5 226V với bản Core Ultra 7 hoặc bản RAM 32GB.
- Không ghi có VGA rời, LAN RJ-45 onboard, WWAN/SIM hoặc đầu đọc thẻ nhớ cho bản này.
- Không đặt linh kiện chỉ theo tên sản phẩm; cần đối chiếu mã thực tế trước khi lắp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| CPU | Intel Core Ultra 5 226V, hàn trực tiếp trên bo mạch. | Nhầm sang Core Ultra 7 hoặc ghi chung chung “i5”. |
| RAM | 16GB LPDDR5x-8533 onboard, không có khe RAM rời. | Tưởng có thể nâng RAM hoặc nhầm sang bản RAM 32GB. |
| Ổ cứng | 1 khe M.2 2242 PCIe 4.0 x4 NVMe. | Nhầm SSD M.2 2280 hoặc tưởng có 2 khe SSD. |
| GPU | Intel Arc Graphics 130V tích hợp. | Ghi nhầm VGA rời NVIDIA/AMD. |
| USB-C | 2 USB-C Thunderbolt 4 / USB4 40Gbps, hỗ trợ sạc PD và xuất hình. | Nhầm với USB-C thường hoặc bỏ sót chức năng sạc/xuất hình. |
| Cổng mạng | Không có LAN RJ-45 onboard; dùng mạng dây qua adapter USB-C to LAN. | Ghi sai là máy có cổng LAN vật lý. |
| Mã linh kiện | Một số mã tham khảo: 5B21R31847 / 5B21V00026 / 5B21S61163, cần đối chiếu tem thực tế. | Đặt theo mã tham khảo nhưng không đối chiếu ảnh thực tế. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, khe SSD và cụm cổng trên bo mạch Lenovo ThinkPad X9 15 Gen 1 U5-226V
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Core Ultra 5 226V, khe SSD M.2 2242 và cụm cổng USB-C/Thunderbolt 4, HDMI và USB-A.

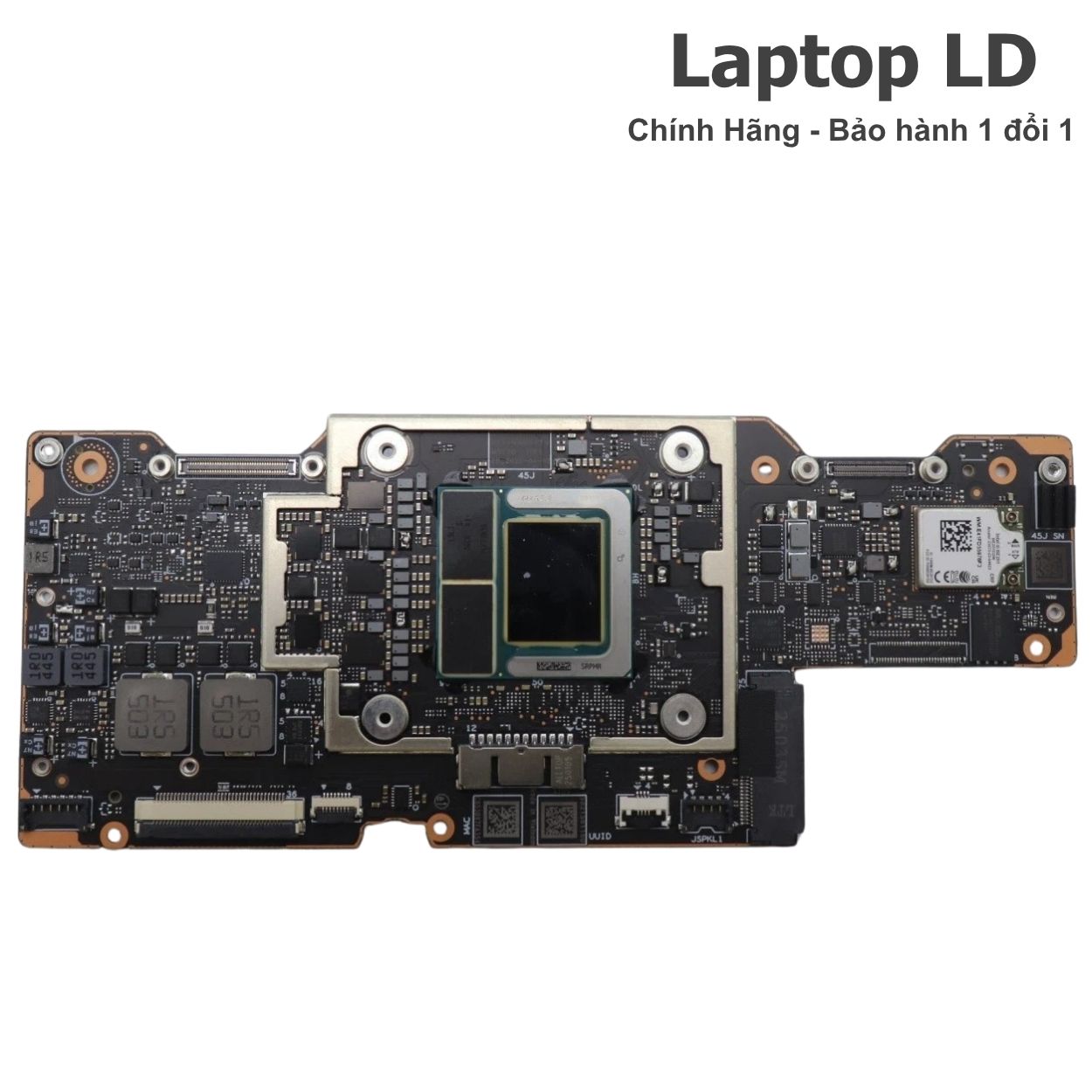

CPU Intel Core Ultra 5 226V onboard trên main ThinkPad X9 15 Gen 1

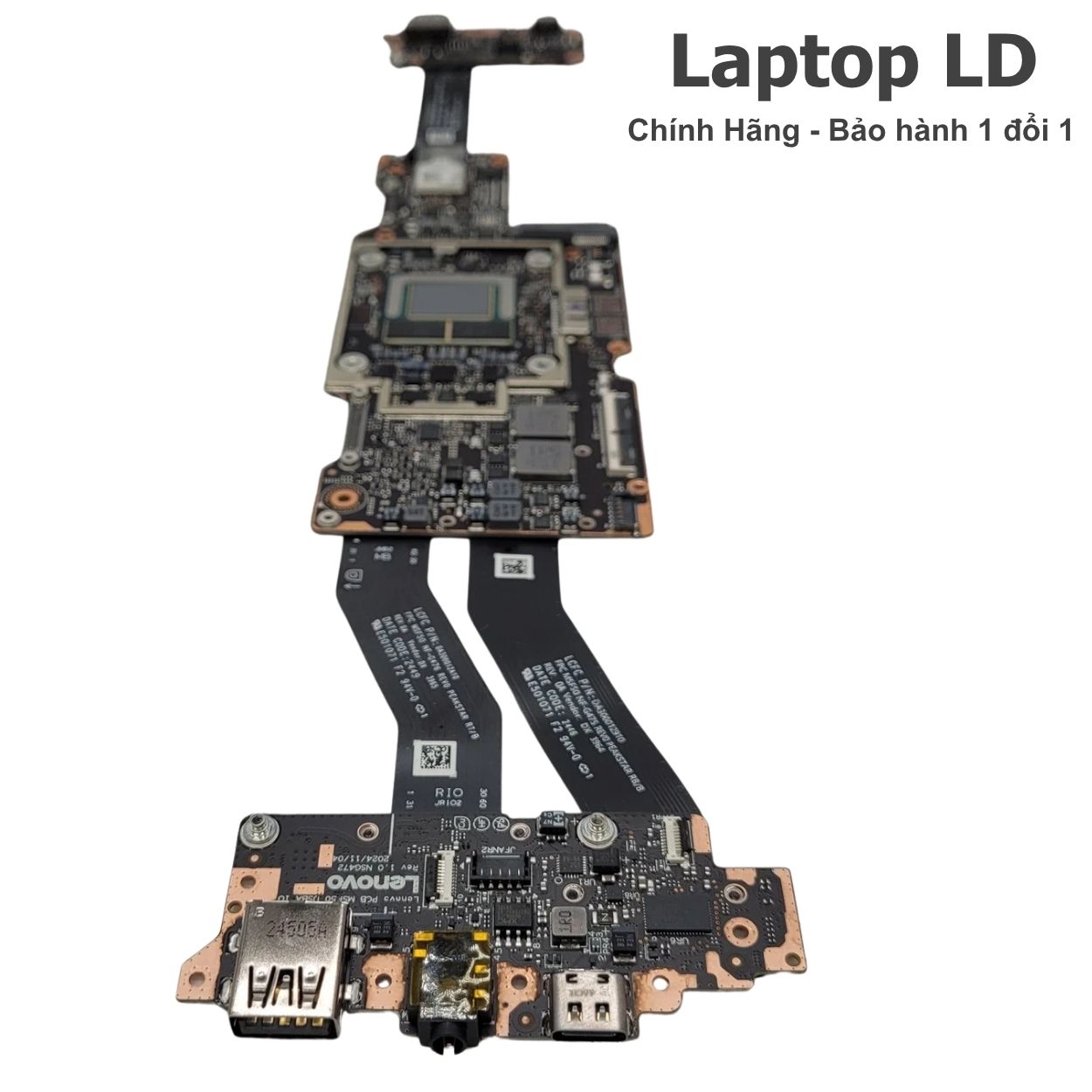

Khe SSD M.2 2242 và cụm cổng USB-C Thunderbolt 4, HDMI, USB-A trên main ThinkPad X9 15 Gen 1
Dấu hiệu nên kiểm tra bo mạch ThinkPad X9 15 Gen 1
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C hoặc chỉ hoạt động một cổng Type-C.
- Pin không nạp, máy tắt khi rút sạc.
- Máy tự tắt khi tải CPU, xuất màn ngoài hoặc dùng dock.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo/ThinkPad, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 2242 dù SSD đã test tốt.
- Máy có nguồn nhưng màn hình đen, không xuất hình qua cổng ngoài.
- Lỗi RAM onboard gây không POST, treo hoặc xanh màn.
Lỗi cổng và ngoại vi
- Cổng USB-C/Thunderbolt không nhận dock, không xuất hình hoặc không nhận thiết bị tốc độ cao.
- HDMI không xuất hình dù màn và cáp tốt.
- USB-A, Wi-Fi, Bluetooth, camera, loa, mic, bàn phím, touchpad hoạt động chập chờn.
- Máy từng vào nước, oxy hóa hoặc đã sửa cổng Type-C nhiều lần.
Nên sửa hay thay bo mạch Lenovo ThinkPad X9 15 Gen 1?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD, BIOS, màn hình, cáp, cụm cổng USB-C, HDMI, Wi-Fi, camera, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cụm cổng USB-C, HDMI, USB-A, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi sạc USB-C nhẹ, chưa cháy lan sang CPU, RAM onboard, SSD hoặc nguồn chính.
- Lỗi không nhận SSD nằm ở socket, nguồn SSD hoặc tiếp xúc cơ khí.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi RAM LPDDR5x onboard, lỗi CPU Core Ultra 5 226V hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng USB-C/Thunderbolt, nguồn chờ hoặc nguồn CPU.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi-Fi, camera, audio và bàn phím.
Thông số kỹ thuật chính
Thông số dưới đây dùng để đối chiếu trước khi đặt main. Mã linh kiện và board number vẫn cần xác minh theo tem thực tế trên bo mạch cũ hoặc serial máy.
| Tên sản phẩm | Main Lenovo ThinkPad X9 15 Gen 1 CPU Intel Core Ultra 5 226V |
|---|---|
| Dòng máy phù hợp | Lenovo ThinkPad X9-15 Gen 1 / ThinkPad X9 15 Gen 1, machine type 21Q6 cần đối chiếu theo máy thực tế. |
| Mã linh kiện / FRU cần đối chiếu | 5B21R31847 / 5B21V00026 / 5B21S61163, cần đối chiếu tem thực tế trước khi đặt. |
| CPU | Intel Core Ultra 5 226V onboard, 8 nhân gồm 4 P-core + 4 LPE-core, 8 luồng, xung tối đa P-core 4.5GHz / LPE-core 3.5GHz, cache 8MB. |
| GPU / VGA | Intel Arc Graphics 130V tích hợp, dùng chung bộ nhớ hệ thống, không phải VGA rời. |
| AI / NPU | Intel AI Boost, NPU 40 TOPS theo CPU Intel Core Ultra 5 226V. |
| RAM | 16GB LPDDR5x-8533 hàn/on-package trên bo mạch, không có khe RAM rời, không nâng cấp bằng cách cắm thêm RAM. |
| Ổ cứng | 1 khe M.2 2242 PCIe 4.0 x4 NVMe, hỗ trợ SSD Opal 2.0; dung lượng cần đối chiếu theo cấu hình máy. |
| Cổng ngoài | 1 USB-A 10Gbps Always On, 2 USB-C Thunderbolt 4 / USB4 40Gbps hỗ trợ USB PD và DisplayPort, 1 HDMI 2.1, 1 jack tai nghe/mic 3.5mm. |
| Mạng và kết nối | Wi-Fi 7, Bluetooth 5.4; không có LAN RJ-45 onboard, không hỗ trợ WWAN/SIM, không có đầu đọc thẻ nhớ. |
| Sạc | Sạc USB-C 65W hỗ trợ Power Delivery; cần test sạc và cổng USB-C trước khi kết luận lỗi bo mạch. |
| Đặc điểm cần lưu ý | Máy mỏng nhẹ, bo mạch mật độ linh kiện cao, RAM hàn/on-package và cụm cổng USB-C dùng chung cho sạc, xuất hình, dock và dữ liệu. |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có thể chọn gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc USB-C, từng cụm cổng USB-C, pin, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc USB-C | Củ sạc, cáp sạc, cổng Type-C, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo, khởi động lặp | SSD, BIOS, RAM onboard, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 2242 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ SoC hoặc nhiều lớp mạch. |
| Không xuất hình qua HDMI/Thunderbolt | Màn, cáp màn, HDMI, Thunderbolt, driver, BIOS, iGPU. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Máy vào nước | Vùng USB-C, nguồn chờ, RAM onboard, cáp màn, camera, touchpad, bàn phím. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, SSD, hình ảnh và cổng kết nối trước khi lắp vào máy.

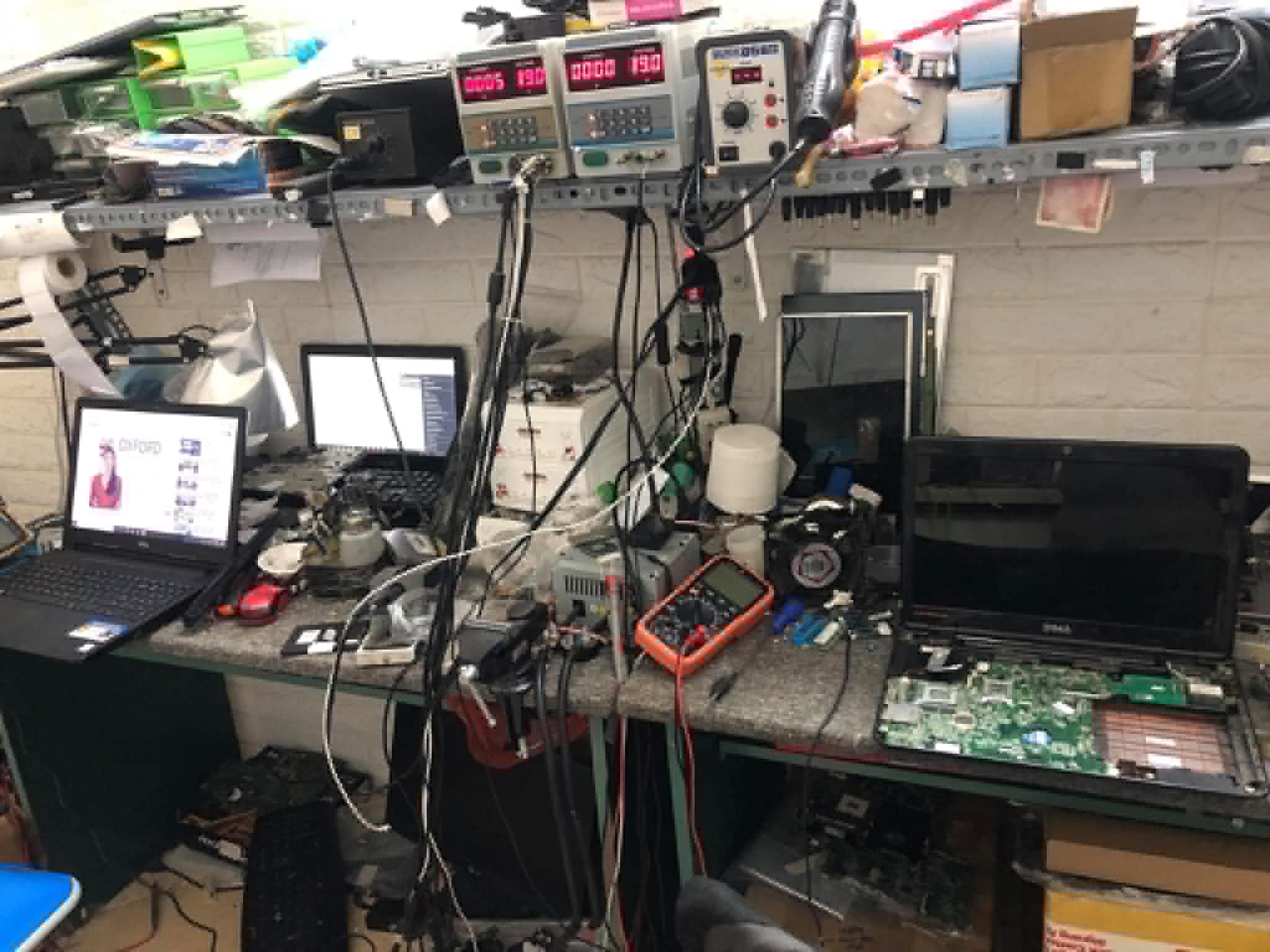

Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, hình ảnh và cổng kết nối trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, màn hình và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, pin, SSD M.2 2242, RAM onboard, BIOS, hình ảnh, cụm cổng USB-C/HDMI/USB-A và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model, machine type, CPU Core Ultra 5 226V, RAM 16GB onboard, mã linh kiện, tem PCB, bố trí cổng và vị trí các đầu cáp.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, màn hình, cổng, Wi-Fi, âm thanh, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc USB-C/dock để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Đóng gói main ThinkPad X9 15 Gen 1 U5-226V chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Câu hỏi thường gặp
U5-226V nên ghi thế nào cho đúng?
Nên ghi đầy đủ là Intel Core Ultra 5 226V. Có thể thêm U5-226V trong tiêu đề vì đây là cách nhiều khách tìm kiếm ngắn gọn.
Core Ultra 5 226V có NPU bao nhiêu TOPS?
CPU Intel Core Ultra 5 226V có Intel AI Boost, NPU 40 TOPS. Với sản phẩm dùng CPU này, nên ghi 40 TOPS để tránh nhầm với cấu hình CPU khác.
Bo mạch này có nâng RAM được không?
Không. RAM LPDDR5x-8533 được hàn/on-package trên bo mạch, không có khe RAM rời. Nếu cần đúng cấu hình ban đầu, phải đối chiếu đúng cấu hình RAM phù hợp.
Máy dùng SSD loại nào?
Máy dùng 1 khe SSD M.2 2242 PCIe 4.0 x4 NVMe. Khi lỗi không nhận ổ, cần kiểm SSD, socket M.2, nguồn SSD và BIOS trước khi kết luận hỏng bo mạch.
Có thay sang bản Core Ultra 7 được không?
Không nên thay chéo khi chưa kiểm kỹ. Cần đối chiếu mã linh kiện, BIOS, RAM onboard, tản nhiệt, bố trí cổng và cấu hình máy. An toàn nhất là thay đúng main theo cấu hình gốc.
Máy này có VGA rời, LAN, SIM hoặc card reader không?
Không. Bản Core Ultra 5 226V dùng Intel Arc Graphics 130V tích hợp, không có VGA rời, không có LAN RJ-45 onboard, không hỗ trợ WWAN/SIM và không có đầu đọc thẻ nhớ.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, model type, ảnh tem đáy, ảnh mã linh kiện hoặc tem PCB trên bo mạch, ảnh khe SSD M.2 2242, ảnh cụm USB-C/HDMI/USB-A và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
