Thông tin main nhanh
- Dòng máy
- Lenovo ThinkPad L14 Gen 2 / L15 Gen 2 AMD
- Mã main

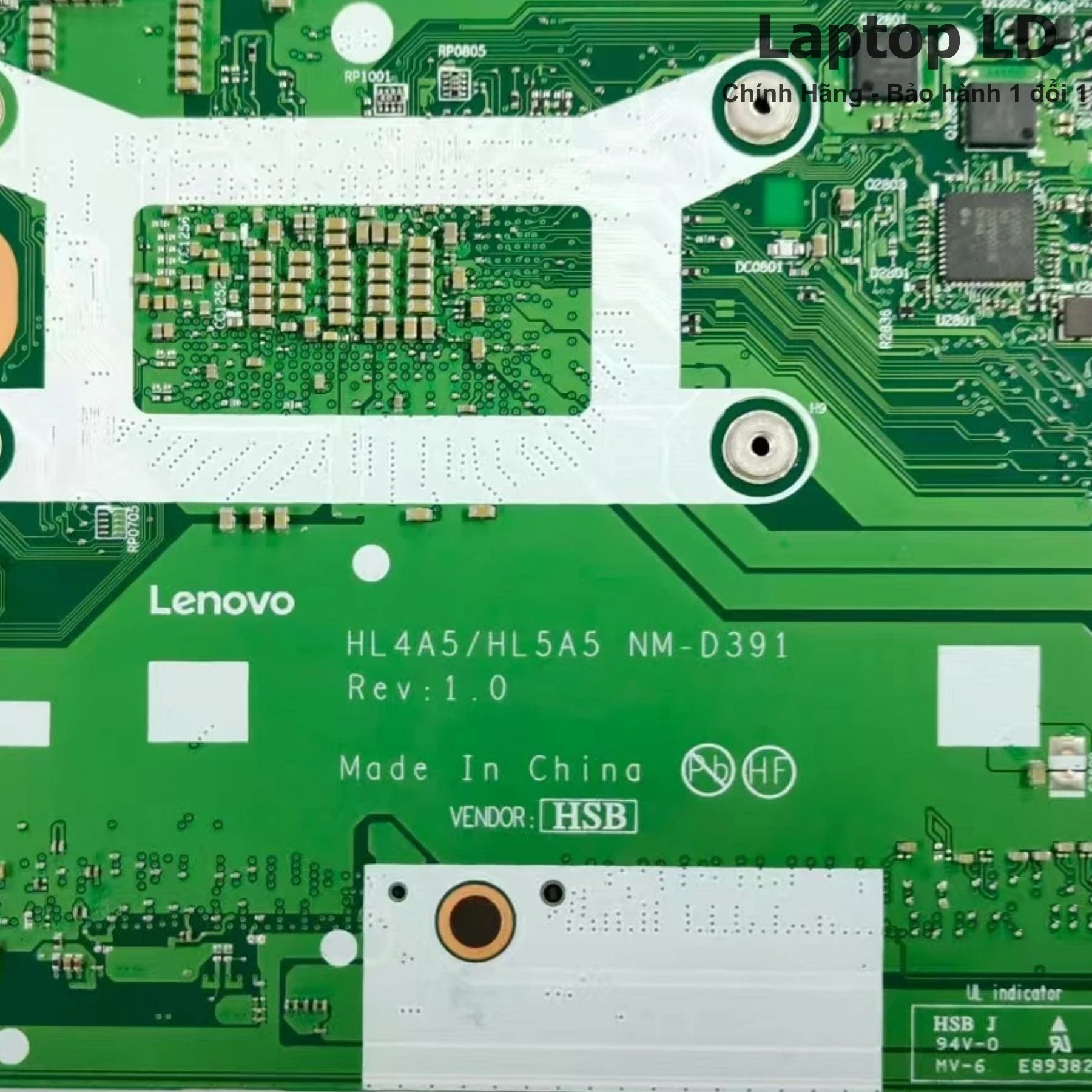

- HL4A5 / HL5A5 · NM-D391 Rev 1.0
- CPU
- AMD Ryzen 3 5400U
- GPU / VGA
- AMD Radeon Graphics tích hợp
- RAM
- 2 khe SO-DIMM DDR4
- Lưu trữ
- 1 khe M.2 PCIe NVMe
Main zin nguyên bản. • Đã kiểm tra kỹ trước khi giao.
Giới thiệu Main Lenovo ThinkPad L14 Gen 2 / L15 Gen 2 AMD Ryzen 3 NM-D391
Main Lenovo ThinkPad L14 Gen 2 / L15 Gen 2 AMD mã HL4A5 / HL5A5 NM-D391 Rev 1.0 thuộc nền AMD Cezanne. Dòng Ryzen 3 trên nền này gồm Ryzen 3 5400U và Ryzen 3 PRO 5450U, đều có 4 nhân 8 luồng, xung 2.6–4.0GHz và AMD Radeon Graphics tích hợp.
CPU Ryzen 3 trên NM-D391: Lenovo có cả Ryzen 3 5400U và Ryzen 3 PRO 5450U trên ThinkPad L14 / L15 Gen 2 AMD. Nếu bo thực tế mang FRU 5B21C16006 hoặc 5B21C16008 thì đó là bản Ryzen 3 PRO 5450U.
Ảnh main thực tế

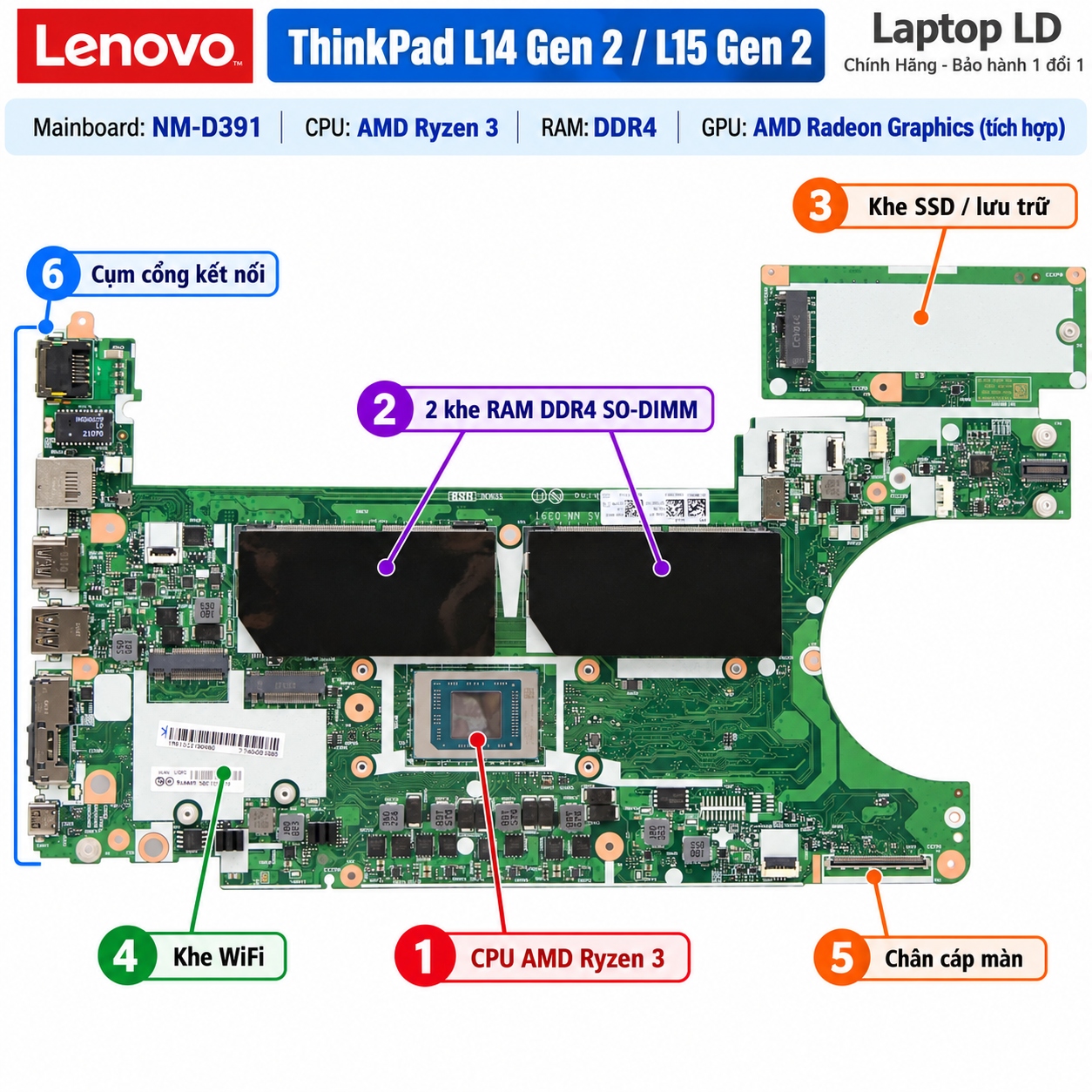

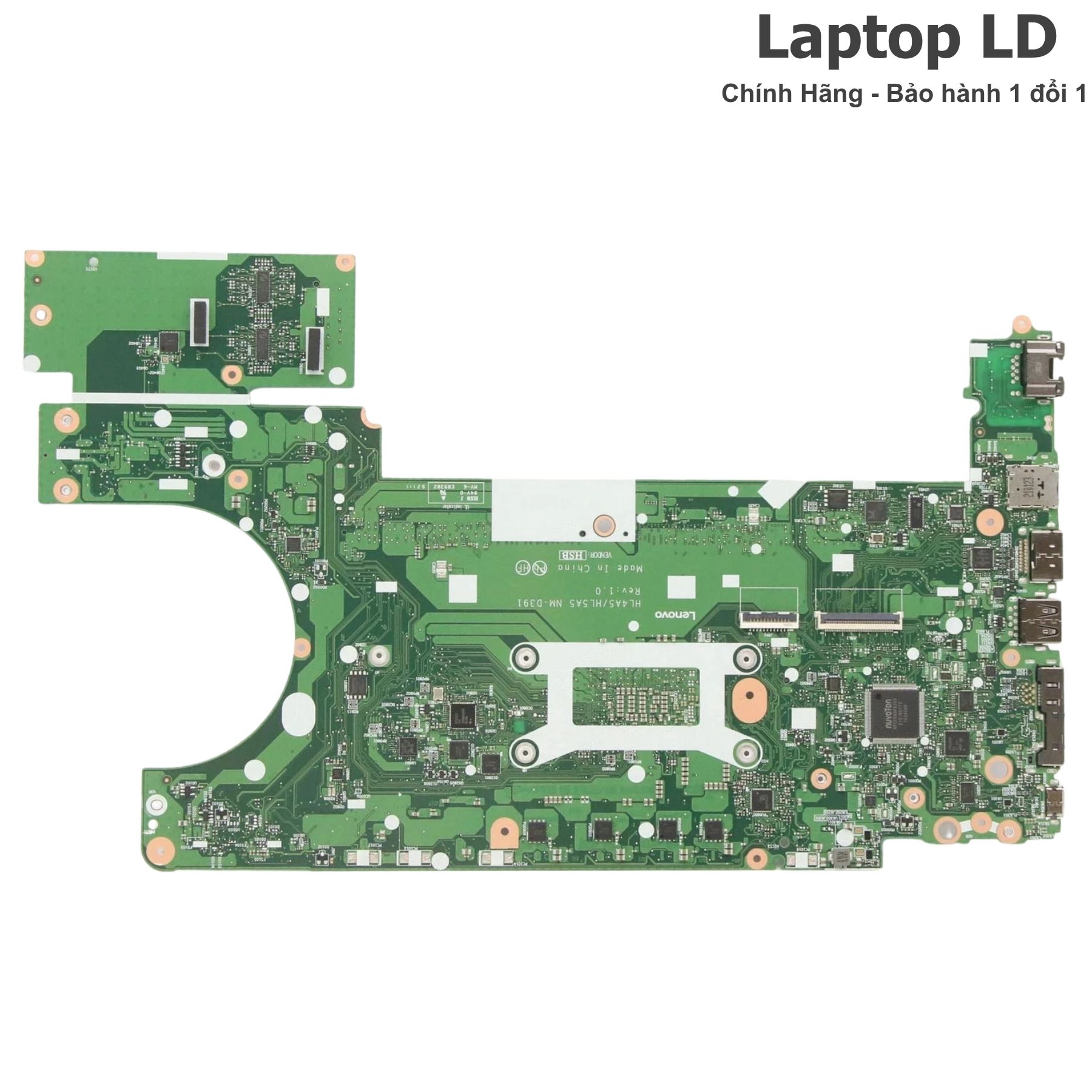

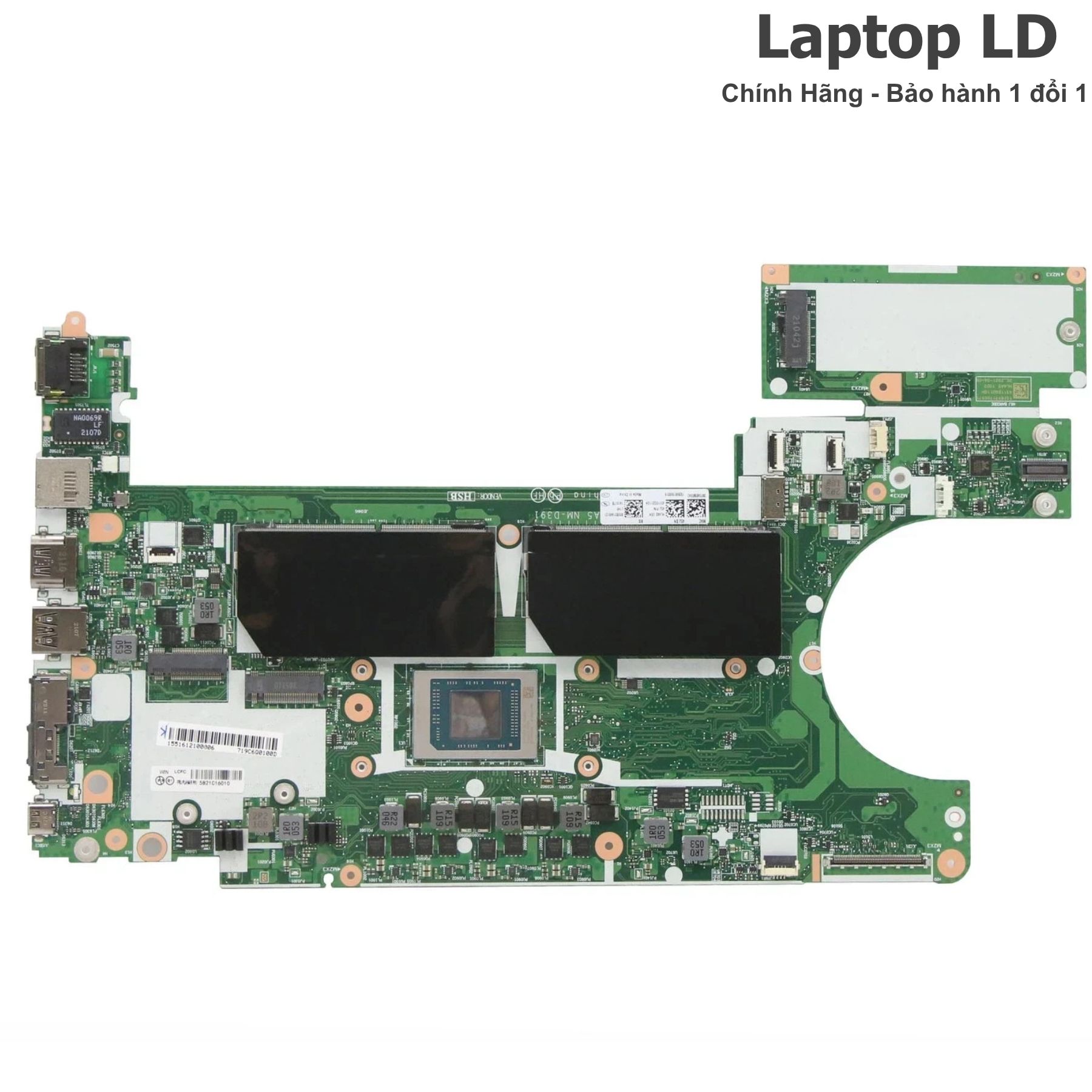

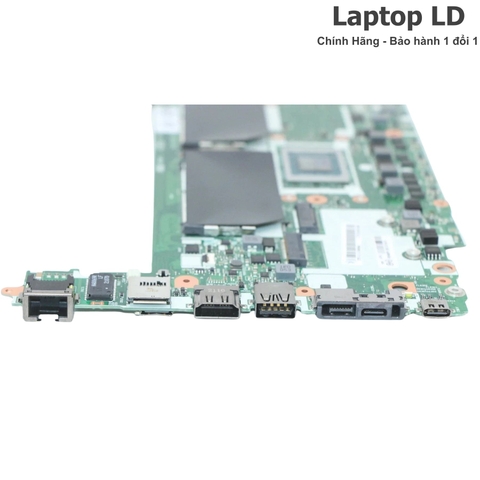

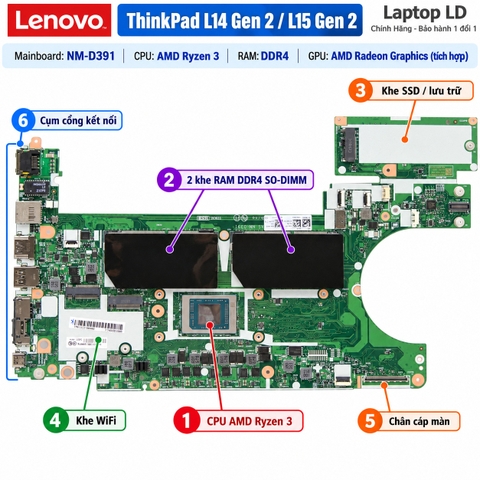

Hình ảnh thực tế Main ThinkPad L14 / L15 Gen 2 AMD Ryzen 3 NM-D391
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Cấu hình và kết nối
Thông số kỹ thuật Main ThinkPad L14 / L15 Gen 2 AMD Ryzen 3 NM-D391
- MODEL
- ThinkPad L14 Gen 2 AMD 20X5/20X6 · ThinkPad L15 Gen 2 AMD 20X7/20X8
- BOARD
- HL4A5 / HL5A5 · NM-D391 Rev 1.0
- CPU
- AMD Ryzen 3 5400U hoặc Ryzen 3 PRO 5450U, 4 nhân 8 luồng, 2.6–4.0GHz
- RAM
- 2 khe SO-DIMM DDR4-3200, dual-channel; Lenovo công bố tối đa 64GB
- GPU
- AMD Radeon Graphics tích hợp, dùng bộ nhớ hệ thống
- STORAGE
- 1 khe M.2 SSD PCIe NVMe; hỗ trợ M.2 2242 hoặc M.2 2280
- EXTERNAL_PORTS

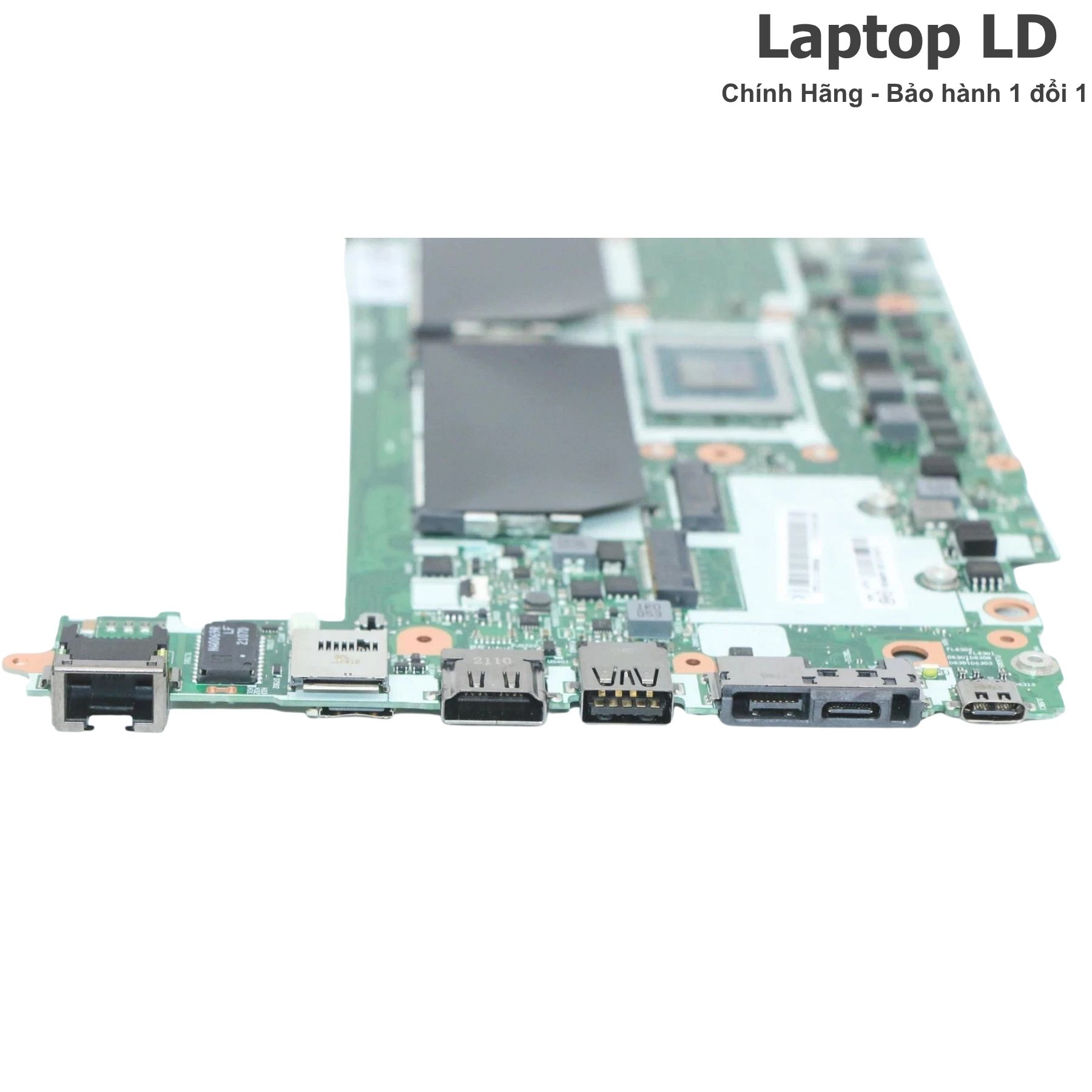

- 2 USB-A, 2 USB-C, HDMI 2.0, RJ45, microSD, audio 3.5mm, side docking
- WIRELESS
- Wi-Fi 6 / Wi-Fi 6E 2×2 + Bluetooth 5.1 theo module WLAN
Phạm vi model / main: Lenovo ThinkPad L14 Gen 2 / L15 Gen 2 AMD; HL4A5 / HL5A5; NM-D391 Rev 1.0; AMD Ryzen 3; AMD Radeon Graphics.
Thông tin thêm về main: CPU Ryzen và Radeon Graphics nằm trực tiếp trên system board. Hai thanh RAM DDR4, SSD M.2, Wi-Fi và WWAN nếu có là linh kiện tháo lắp riêng.
USB-C và xuất hình: máy có một USB-C 3.2 Gen 1 và một USB-C 3.2 Gen 2, đều hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort 1.4. HDMI 2.0 hỗ trợ xuất hình ngoài trực tiếp.
Thông số kỹ thuật bổ sung
| Nền tảng main | HL4A5 / HL5A5 · NM-D391 Rev 1.0 · AMD Cezanne FP6 |
|---|---|
| Ryzen 3 PRO FRU | 5B21C16006 / 5B21C16008 đã xác minh với Ryzen 3 PRO 5450U, AMD Radeon Graphics |
| Bộ nhớ | 2 khe DDR4-3200 SO-DIMM, dual-channel, Lenovo công bố tối đa 64GB |
| Lưu trữ | Một ổ M.2 NVMe: M.2 2242 PCIe 3.0 x4 hoặc M.2 2280 PCIe x4 |
| Nguồn / adapter | Lenovo USB-C PD 3.0 45W hoặc 65W theo cấu hình; Rapid Charge sử dụng adapter 65W |
| Kết nối main | Realtek ALC3287 audio, Gigabit LAN, USB-C PD/DisplayPort, HDMI 2.0, microSD và module WLAN M.2 |
Các phiên bản Ryzen 3 đã xác minh
| Phiên bản | CPU | GPU | RAM | FRU |
|---|---|---|---|---|
| Ryzen 3 | AMD Ryzen 3 5400U | AMD Radeon Graphics | 2 khe DDR4-3200 | Theo cấu hình system board Lenovo |
| Ryzen 3 PRO | AMD Ryzen 3 PRO 5450U | AMD Radeon Graphics | 2 khe DDR4-3200 | 5B21C16006 / 5B21C16008 |
Thông tin mua hàng tại Laptop LD
Bảo hành / đổi trả
Bảo hành 30 ngày, lỗi thuộc phạm vi bảo hành 1 đổi 1.
Gói bảo hành mở rộng:
- 3 tháng+10% giá sản phẩm
- 6 tháng+15% giá sản phẩm
- 12 tháng+25% giá sản phẩm
Giao hàng toàn quốc
Giao hàng toàn quốc, hỗ trợ COD. Nhận hàng, kiểm tra đúng sản phẩm rồi thanh toán.
Phạm vi sản phẩm: Sản phẩm là main laptop theo cấu hình trên trang.
Đóng gói bảo vệ main: Main được đặt trong túi chống tĩnh điện, bọc chống sốc và đóng hộp chắc chắn trước khi giao.
Sản phẩm giao gồm: 01 mainboard Lenovo ThinkPad L14 Gen 2 / L15 Gen 2 AMD mã NM-D391, CPU AMD Ryzen 3 và AMD Radeon Graphics theo cấu hình trên trang.
Kiểm tra main và hỗ trợ sau mua
Hỗ trợ sau khi mua: Tư vấn trong quá trình lắp đặt, hỗ trợ kiểm tra sau lắp và tiếp nhận xử lý khi main có dấu hiệu bất thường.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách kiểm tra trước khi thay Main ThinkPad L14 / L15 Gen 2 AMD Ryzen 3 NM-D391
CPU Ryzen 3 và Radeon Graphics nằm trực tiếp trên system board, trong khi RAM, SSD và module Wi-Fi là linh kiện rời. Nên kiểm tra riêng từng khối trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách kiểm tra
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Máy không lên nguồn hoặc không nhận sạc | Có thể liên quan adapter USB-C, cổng USB-C PD, pin, mạch sạc hoặc nguồn trên NM-D391. | Thử adapter USB-C PD tương thích, kiểm tra pin, cổng sạc và các đường nguồn trước khi kết luận lỗi main. |
| Máy lên nguồn nhưng không hiển thị | Có thể do RAM, màn hình/cáp eDP, BIOS hoặc khối Ryzen 3 / Radeon Graphics. | Thử RAM tốt từng khe, kiểm tra panel/cáp và trạng thái POST; thử xuất hình qua HDMI hoặc USB-C DisplayPort. |
| Máy treo hoặc tự khởi động lại | Có thể do RAM, SSD NVMe, nhiệt độ, adapter hoặc nguồn CPU. | Kiểm tra RAM, SSD, nhiệt độ và chạy tải CPU/bộ nhớ phù hợp để xác định phần gây mất ổn định. |
| Không nhận một khe RAM | Có thể do thanh DDR4, khe SO-DIMM, tiếp xúc hoặc mạch bộ nhớ. | Thử RAM DDR4-3200 tốt từng thanh và từng khe, vệ sinh tiếp xúc rồi chạy memory test. |
| Không nhận SSD M.2 | Có thể do SSD, socket M.2, BIOS hoặc đường PCIe trên system board. | Thử SSD NVMe tốt và kiểm tra nhận diện trong BIOS trước khi xác định lỗi main. |
| USB-C, HDMI hoặc LAN hoạt động bất thường | Có thể do cáp/thiết bị, đầu nối, Power Delivery hoặc mạch I/O trên main. | Thử thiết bị tốt trên từng cổng, kiểm tra riêng USB-C data/PD/DisplayPort, HDMI và RJ45 trước khi kết luận lỗi bo. |
Lưu ý khi tháo lắp
Lưu ý khi lắp Main ThinkPad L14 / L15 Gen 2 AMD Ryzen 3 NM-D391 và kiểm tra sau thay
Lưu ý khi lắp: CPU AMD Ryzen 3 và Radeon Graphics nằm trực tiếp trên system board. RAM DDR4, SSD M.2, module Wi-Fi và WWAN nếu có là linh kiện rời cần chuyển sang main thay thế.

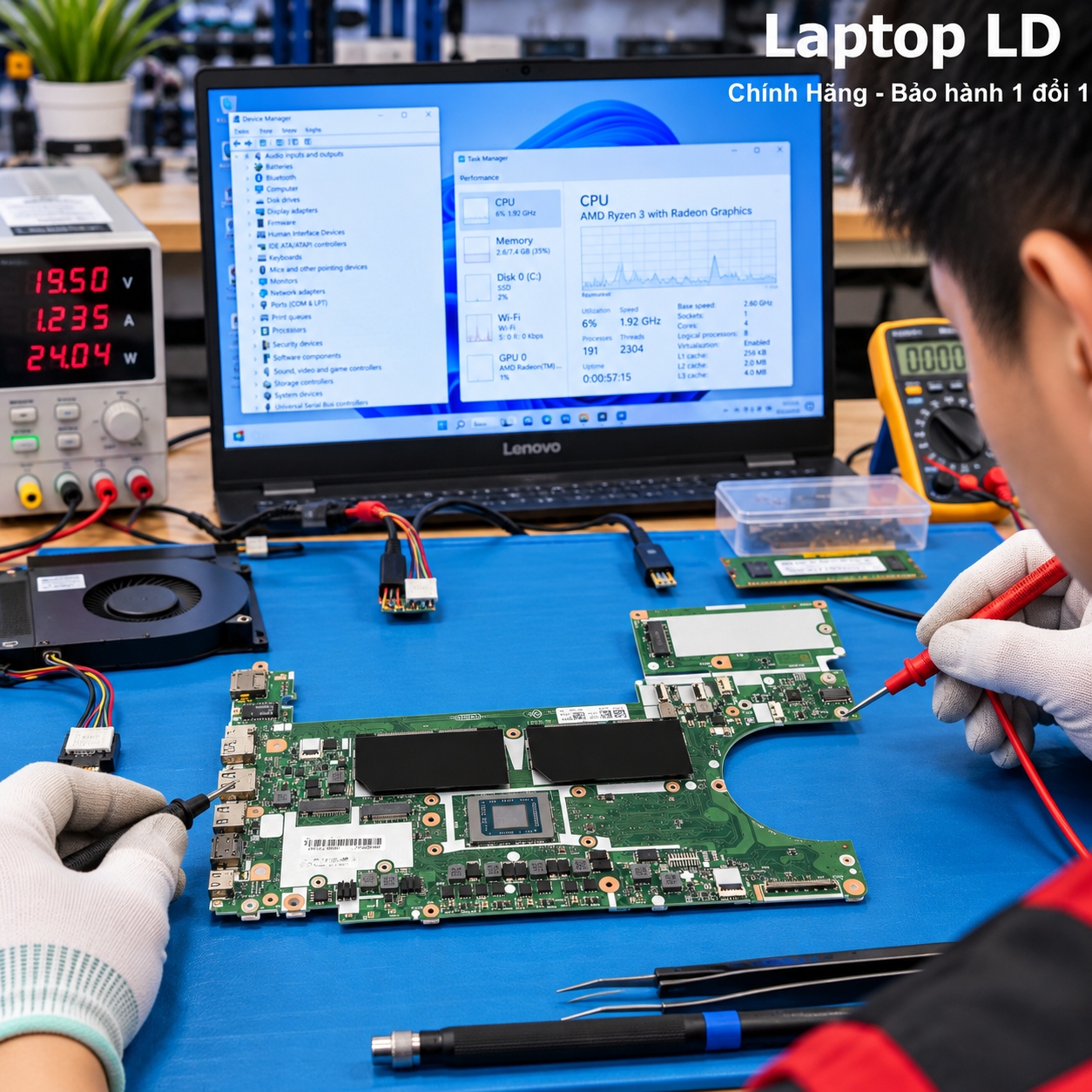

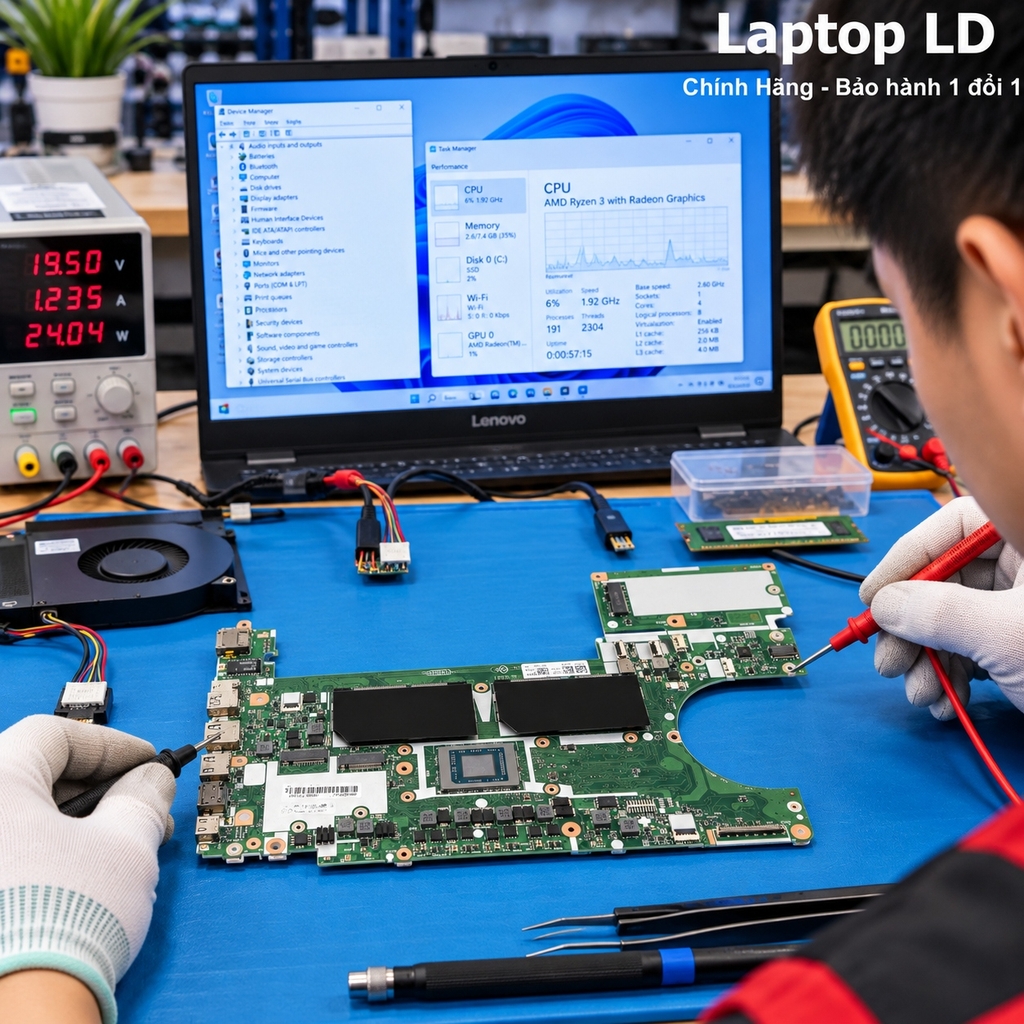

Trước khi tháo lắp cần tắt máy, rút adapter USB-C, ngắt pin và chống tĩnh điện. Sau khi lắp main cần kiểm tra CPU, hai khe RAM, SSD, sạc USB-C và các cổng kết nối trước khi bàn giao.
Checklist kiểm tra sau khi thay main
- Vào BIOS kiểm tra nhận đúng CPU AMD Ryzen 3 của system board.
- Kiểm tra AMD Radeon Graphics và xuất hình qua HDMI / USB-C DisplayPort.
- Kiểm tra cả hai khe DDR4-3200 và chế độ dual-channel khi lắp hai thanh.
- Kiểm tra SSD M.2 PCIe NVMe và khả năng khởi động hệ điều hành.
- Thử 2 USB-A, 2 USB-C, HDMI, RJ45, microSD, Wi-Fi, Bluetooth và audio.
- Kiểm tra sạc USB-C, quạt, nhiệt độ và độ ổn định trước khi bàn giao.
Câu hỏi trước khi mua
Câu hỏi thường gặp về Main ThinkPad L14 / L15 Gen 2 AMD Ryzen 3 NM-D391
Main NM-D391 dùng cho ThinkPad L14 và L15 Gen 2 AMD đúng không?
Đúng. NM-D391 Rev 1.0 với mã nền HL4A5 / HL5A5 được sử dụng trên ThinkPad L14 Gen 2 AMD và ThinkPad L15 Gen 2 AMD.
Ryzen 3 của L14 / L15 Gen 2 là CPU nào?
Lenovo công bố hai lựa chọn Ryzen 3 trên hai dòng này: AMD Ryzen 3 5400U và AMD Ryzen 3 PRO 5450U. Cả hai đều có 4 nhân 8 luồng, xung tối đa 4.0GHz.
Main Ryzen 3 NM-D391 dùng VGA gì?
Các cấu hình Ryzen 3 sử dụng AMD Radeon Graphics tích hợp và dùng chung bộ nhớ hệ thống, không có GPU NVIDIA rời trên SKU Ryzen 3 UMA này.
Main này có mấy khe RAM?
Main có hai khe DDR4-3200 SO-DIMM, hỗ trợ dual-channel. Lenovo công bố dung lượng tối đa 64GB cho ThinkPad L14 / L15 Gen 2 AMD.
ThinkPad L14 / L15 Gen 2 AMD dùng SSD gì?
Máy sử dụng một SSD M.2 PCIe NVMe, hỗ trợ định dạng M.2 2242 hoặc M.2 2280 theo cấu hình.
USB-C của L14 / L15 Gen 2 AMD có sạc và xuất hình không?
Có. Máy có hai USB-C, cả hai hỗ trợ truyền dữ liệu, Power Delivery và DisplayPort 1.4. Máy cũng có HDMI 2.0 để xuất hình trực tiếp.
