Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Lenovo IdeaPad 710S Plus-13IKB
- Mã main
- LA-E011P · Rev 0.2
- CPU
- Intel Core i5-7200U
- GPU / VGA
- Intel HD Graphics 620
- RAM
- 8GB DDR4-2133
- Lưu trữ
- M.2 SSD PCIe x4
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Lenovo IdeaPad 710S Plus-13IKB | CPU i5-7200U | RAM 8GB | Intel HD 620 | LA-E011P
Mainboard dành cho Lenovo IdeaPad 710S Plus-13IKB Type 80W3, nền Compal CIZ00 / LA-E011P Rev 0.2, tích hợp Intel Core i5-7200U và 8GB DDR4-2133 hàn trực tiếp trên bo. Bản cấu hình chính trong bài dùng Intel HD Graphics 620 UMA, đối chiếu theo Lenovo FRU 5B20M75889 “WIN I5 UMA 8G BL”. Dòng 710S Plus-13IKB còn có các system board i5-7200U 8GB gắn NVIDIA GeForce 940MX 2GB GDDR5, vì vậy khi thay main phải đối chiếu FRU/GPU thực tế thay vì chỉ nhìn CPU và RAM.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận đúng bản UMA hoặc DIS từ ảnh main cũ và tem Lenovo FRU. FRU 5B20M75889 là bản i5-7200U, RAM 8GB, Intel HD 620 UMA; các FRU i5 DIS 8GB như 5B20M75883 / 5B20M75965 thuộc bản GeForce 940MX và được đối chiếu riêng trước khi giao.

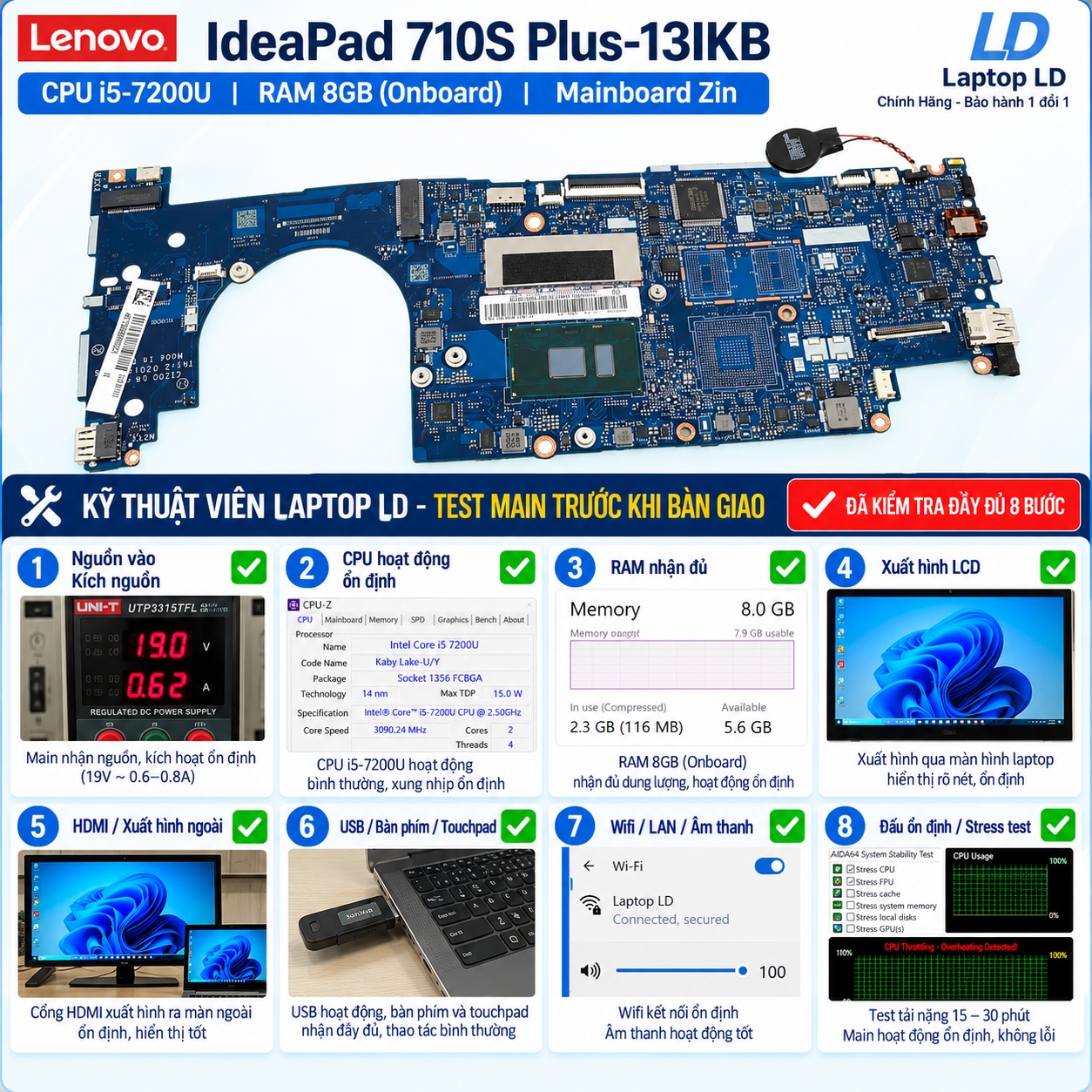

Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: 710S Plus-13IKB khác 710S-13IKB thường: bản Plus dùng DDR4-2133 onboard tối đa 8GB, có USB-C hỗ trợ DisplayPort và có tùy chọn GeForce 940MX 2GB GDDR5. Board CIZ00 / LA-E011P Rev 0.2 có cả cấu hình UMA và DIS, nên FRU là tiêu chí quan trọng để chốt đúng main.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Lenovo IdeaPad 710S Plus-13IKB · Type 80W3
- Mã main / PCB
- CIZ00 · LA-E011P
- CPU / SoC
- Intel Core i5-7200U · 2 nhân 4 luồng · 2.50–3.10GHz · 3MB Cache
- RAM / bộ nhớ
- 8GB DDR4-2133 hàn trực tiếp trên main · tối đa 8GB · không có khe RAM
- GPU / VGA
- Intel HD Graphics 620 tích hợp · UMA, không có GPU rời
- SSD / lưu trữ
- M.2 SSD PCIe x4 · 128GB / 256GB / 512GB tùy cấu hình
- Cổng ngoài
- 1× USB 3.0 Type-A Always On, 1× USB 2.0 Type-A, 1× USB-C hỗ trợ USB/DisplayPort, audio combo 3.5mm, đầu đọc thẻ 4-in-1 SD/SDHC/SDXC/MMC; không có RJ-45 tích hợp
- Không dây
- Wi-Fi 802.11ac 1×1 hoặc Intel Dual Band Wireless-AC 3165 1×1 / 8260 2×2 tùy cấu hình + Bluetooth 4.1
Thông số kỹ thuật bổ sung
| Board revision | Compal CIZ00 · LA-E011P Rev 0.2 · nền dùng cho IdeaPad 710S Plus-13IKB / 710S Plus Touch-13IKB |
|---|---|
| OEM part / FRU / SPS / DP/N | Lenovo FRU 5B20M75889 = 80W3 WIN i5 UMA 8G BL. Hardware Maintenance Manual còn liệt kê các bản i5 DIS 8GB như 5B20M75883 (NOK I5 DIS 8G BL) và 5B20M75965 (WIN I5 DIS 8G BL). |
| Kết nối / I/O đặc trưng | Intel Kaby Lake-U SoC; 8GB DDR4-2133 onboard; M.2 PCIe x4; 1× USB 3.0 Always On; 1× USB 2.0; USB-C hỗ trợ DisplayPort; card reader 4-in-1; audio combo; M.2 WLAN. Không có Ethernet RJ-45 tích hợp. |
| BIOS / firmware | Dùng BIOS đúng Lenovo IdeaPad 710S Plus-13IKB / Plus Touch-13IKB Type 80W3 và đúng nền CIZ00 / LA-E011P. Trước khi nạp BIOS nên sao lưu firmware gốc, đối chiếu đúng UMA/DIS và FRU vì board có cả phiên bản Intel HD 620 và GeForce 940MX. |
| Tản nhiệt / adapter | Lenovo công bố pin Li-Polymer 46Wh và adapter 45W hoặc 65W tùy cấu hình. Bản có GeForce 940MX cần đặc biệt kiểm tra cụm tản nhiệt đúng loại và nhiệt độ GPU sau lắp. |
| Ghi chú cấu hình | Core i5-7200U và 8GB DDR4 onboard thuộc mainboard. Bản UMA dùng Intel HD Graphics 620; bản DIS có thêm GeForce 940MX 2GB GDDR5 trên bo. SSD M.2 và module Wi-Fi/Bluetooth là linh kiện rời nếu đơn hàng không ghi kèm. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-7200U · UMA · RAM 8GB | Intel Core i5-7200U · Intel HD Graphics 620 | 8GB DDR4-2133 onboard · không có khe RAM | CIZ00 / LA-E011P Rev 0.2 · FRU 5B20M75889 (WIN I5 UMA 8G BL); HMM còn có các FRU UMA 8GB khác theo BL/NBL/LTE |
| i5-7200U · GeForce 940MX 2GB · RAM 8GB | Intel Core i5-7200U + NVIDIA GeForce 940MX 2GB GDDR5 | 8GB DDR4-2133 onboard · không có khe RAM | CIZ00 / LA-E011P Rev 0.2 · FRU 5B20M75883 / 5B20M75965 là các bản I5 DIS 8G BL; cần đối chiếu đúng FRU và cụm tản nhiệt của bản DIS |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter 45W/65W, jack nguồn, pin, mạch sạc, MOSFET đầu vào, nguồn chờ hoặc chạm chập trên main. | Thử adapter Lenovo đúng chuẩn, cô lập pin khi cần và đo nguồn đầu vào/nguồn chờ trước khi kết luận lỗi system board. |
| Có nguồn nhưng không POST hoặc không lên hình | BIOS/Intel ME, RAM onboard, CPU i5-7200U, nguồn CPU/RAM, màn hình/cáp hoặc system board. | Kiểm tra BIOS, nguồn CPU/RAM và thử xuất hình qua USB-C DisplayPort với adapter phù hợp để tách lỗi màn với lỗi main. |
| Treo, sọc hình hoặc lỗi đồ họa | Intel HD 620 hoặc GeForce 940MX trên bản DIS, RAM chia sẻ, VRAM GDDR5, nguồn GPU, driver hoặc hệ thống tản nhiệt. | Xác định trước board UMA hay DIS theo FRU, cài đúng driver, chạy tải đồ họa và kiểm tra nhiệt độ; bản DIS cần kiểm tra riêng GPU/VRAM và nguồn GPU. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | Chip DDR4 onboard, nguồn RAM, đường dữ liệu hoặc memory controller trong CPU. | Kiểm tra BIOS nhận đủ 8GB và chạy memory diagnostics; model này không có khe SODIMM để thay thử. |
| Không nhận SSD M.2 hoặc lỗi khởi động | SSD PCIe, socket M.2, nguồn SSD, đường PCIe hoặc thiết lập BIOS. | Thử SSD M.2 PCIe tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 trước khi kết luận lỗi main. |
| USB-C/DisplayPort, USB hoặc card reader hoạt động bất thường | Cáp/adapter ngoài, chân cổng, controller USB, đường DisplayPort, nguồn cổng hoặc firmware/driver. | Dùng thiết bị/cáp tốt, kiểm tra riêng USB-C với dữ liệu và màn hình ngoài, sau đó kiểm tra driver/chipset trước khi sửa system board. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Xác nhận đúng IdeaPad 710S Plus-13IKB Type 80W3, CIZ00 / LA-E011P Rev 0.2, Core i5-7200U và RAM onboard 8GB. Đối chiếu FRU và bố trí GPU trước khi lắp: FRU 5B20M75889 là bản UMA trong bài; nếu máy dùng GeForce 940MX cần chọn system board DIS tương ứng và cụm tản nhiệt đúng phiên bản.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Lenovo IdeaPad 710S Plus-13IKB i5-7200U 8GB LA-E011P
Main i5-7200U 8GB của 710S Plus-13IKB có GeForce 940MX không?
Có cả hai loại. FRU 5B20M75889 là bản UMA 8GB dùng Intel HD Graphics 620. Lenovo Hardware Maintenance Manual đồng thời liệt kê các system board i5 DIS 8GB, ví dụ 5B20M75883 và 5B20M75965, dùng GeForce 940MX. Vì vậy phải kiểm tra FRU hoặc ảnh bo trước khi giao.
RAM 8GB có nâng cấp bằng SODIMM được không?
Không. Lenovo PSREF và Hardware Maintenance Manual xác nhận 710S Plus-13IKB dùng DDR4-2133 onboard, tối đa 8GB và không có khe RAM nâng cấp.
710S Plus-13IKB có HDMI hoặc cổng mạng RJ-45 không?
Không có HDMI hoặc RJ-45 tích hợp trên bản Plus. Lenovo công bố một USB 3.0 Always On, một USB 2.0, một USB-C hỗ trợ DisplayPort, audio combo và đầu đọc thẻ 4-in-1.
Dòng 710S Plus-13IKB có những CPU và GPU nào?
Các cấu hình Kaby Lake được ghi nhận gồm Core i3-7100U, Core i5-7200U và Core i7-7500U. GPU có Intel HD Graphics 620 tích hợp; một số system board có thêm NVIDIA GeForce 940MX 2GB GDDR5. Cần xác nhận theo MTM/FRU vì CPU, GPU và RAM onboard gắn với từng system board cụ thể.
