Thay main Lenovo Yoga Slim 7 ProX 14IAH7 i5-12500H NM-E301 đúng mã
Đúng board NM-E301, CPU Intel Core i5-12500H, RAM 16GB LPDDR5 onboard, đồ họa Intel Iris Xe UMA và FRU 5B21J10265. Laptop LD hỗ trợ kiểm tra lỗi nguồn, sạc USB-C 100W, Thunderbolt 4, RAM hàn, SSD M.2 2280, màn hình 3K 120Hz, HDMI và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- FRU 5B21J10265
- Intel Iris Xe UMA
- RAM 16GB onboard
- 2 Thunderbolt 4
- Màn 3K 120Hz
- Sạc USB-C 100W
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo machine type 82TK, mã PCB NM-E301, cấu hình FRU 5B21J10265, Lenovo PSREF, thông số Intel và kinh nghiệm thay main laptop từ năm 2013. Trước khi giao hoặc lắp, kỹ thuật vẫn đối chiếu tem FRU, hai mặt bo mạch và cấu hình thực tế để tránh nhầm biến thể.

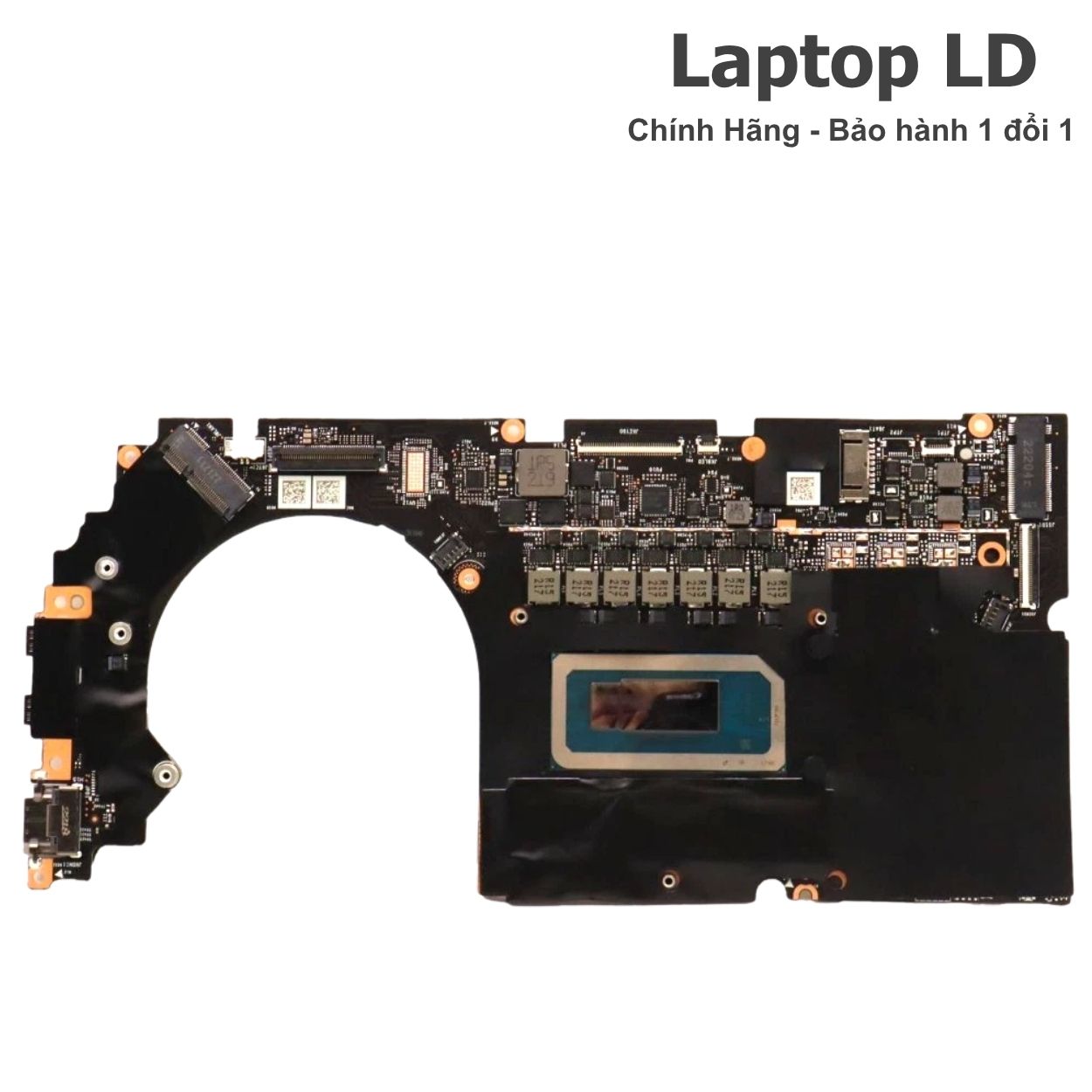

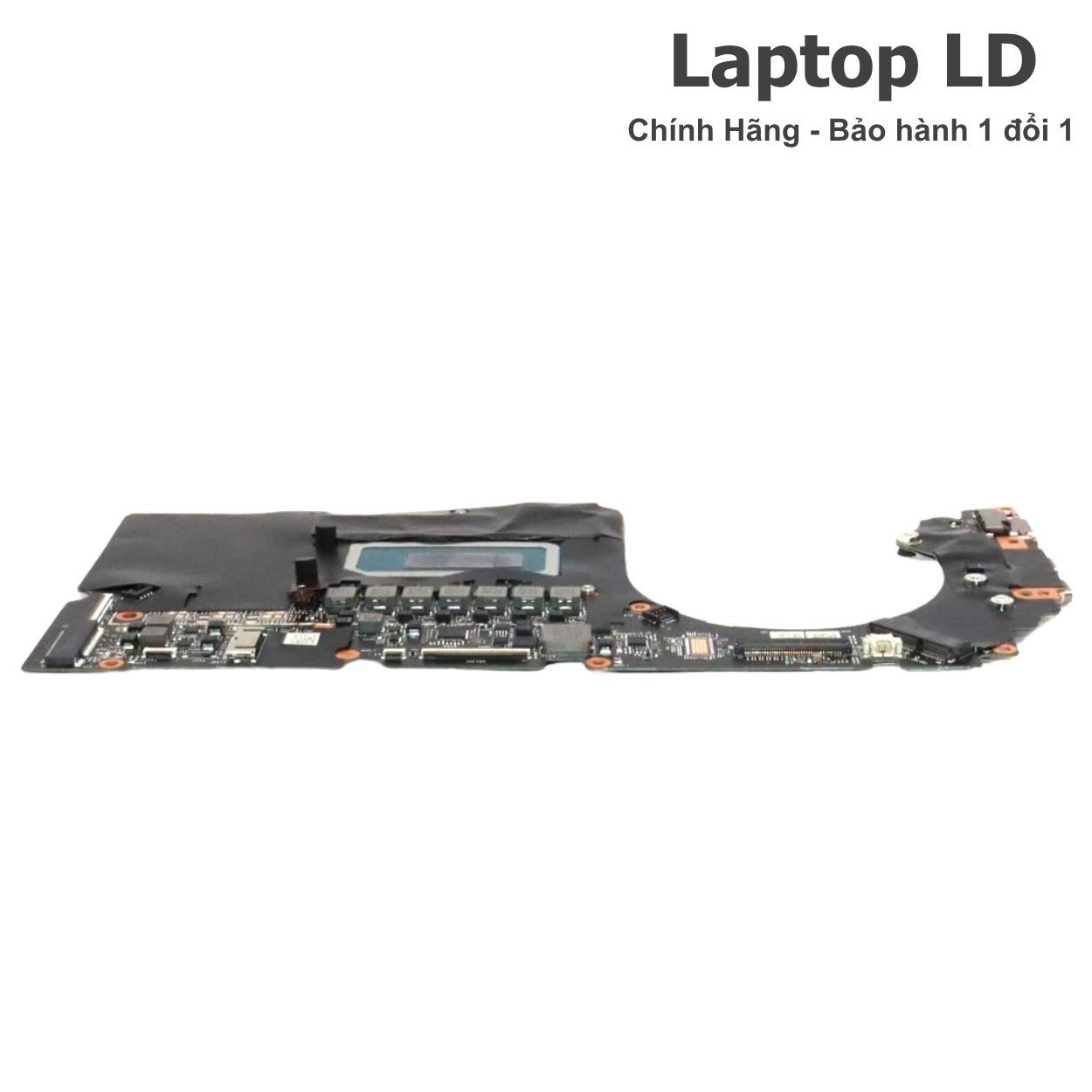

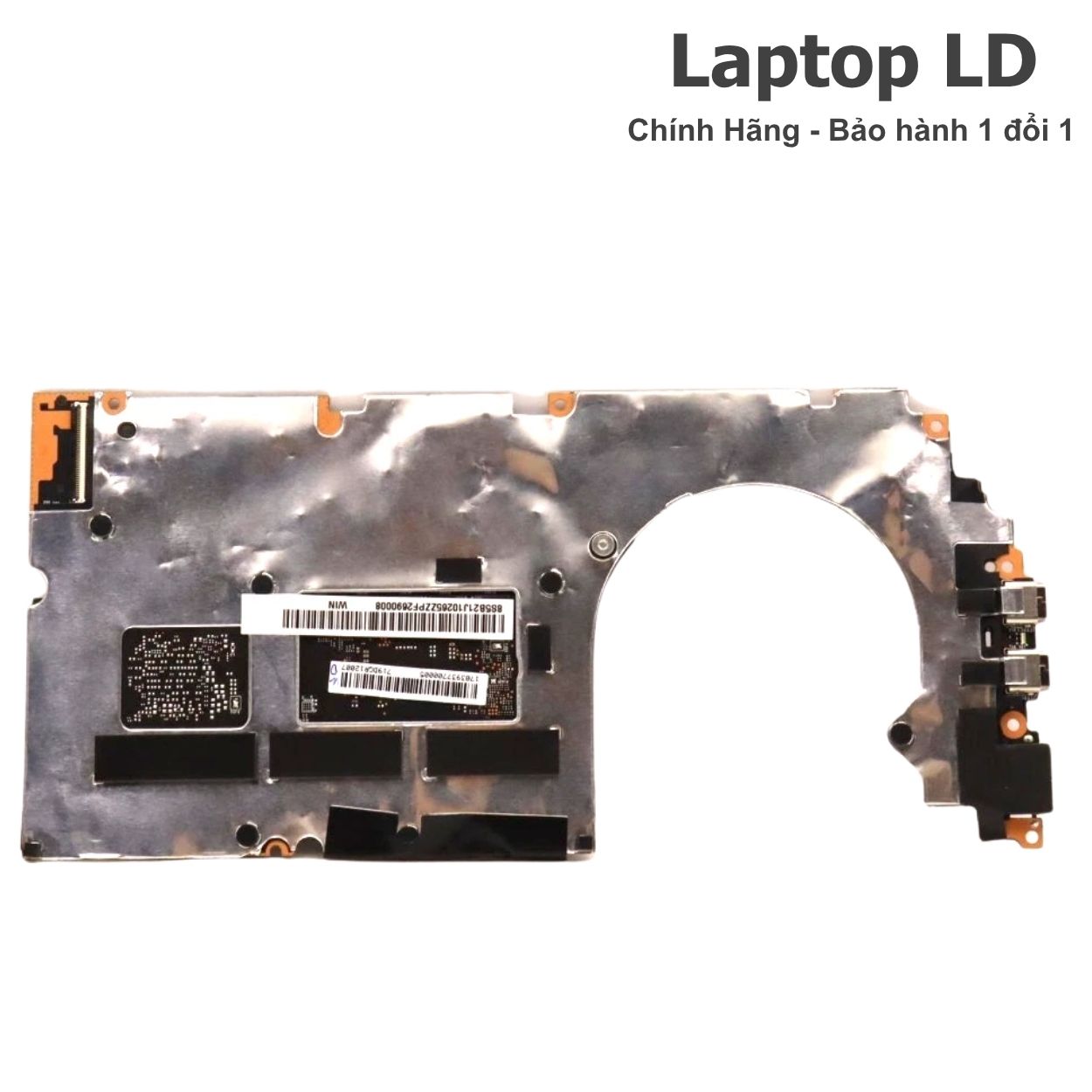

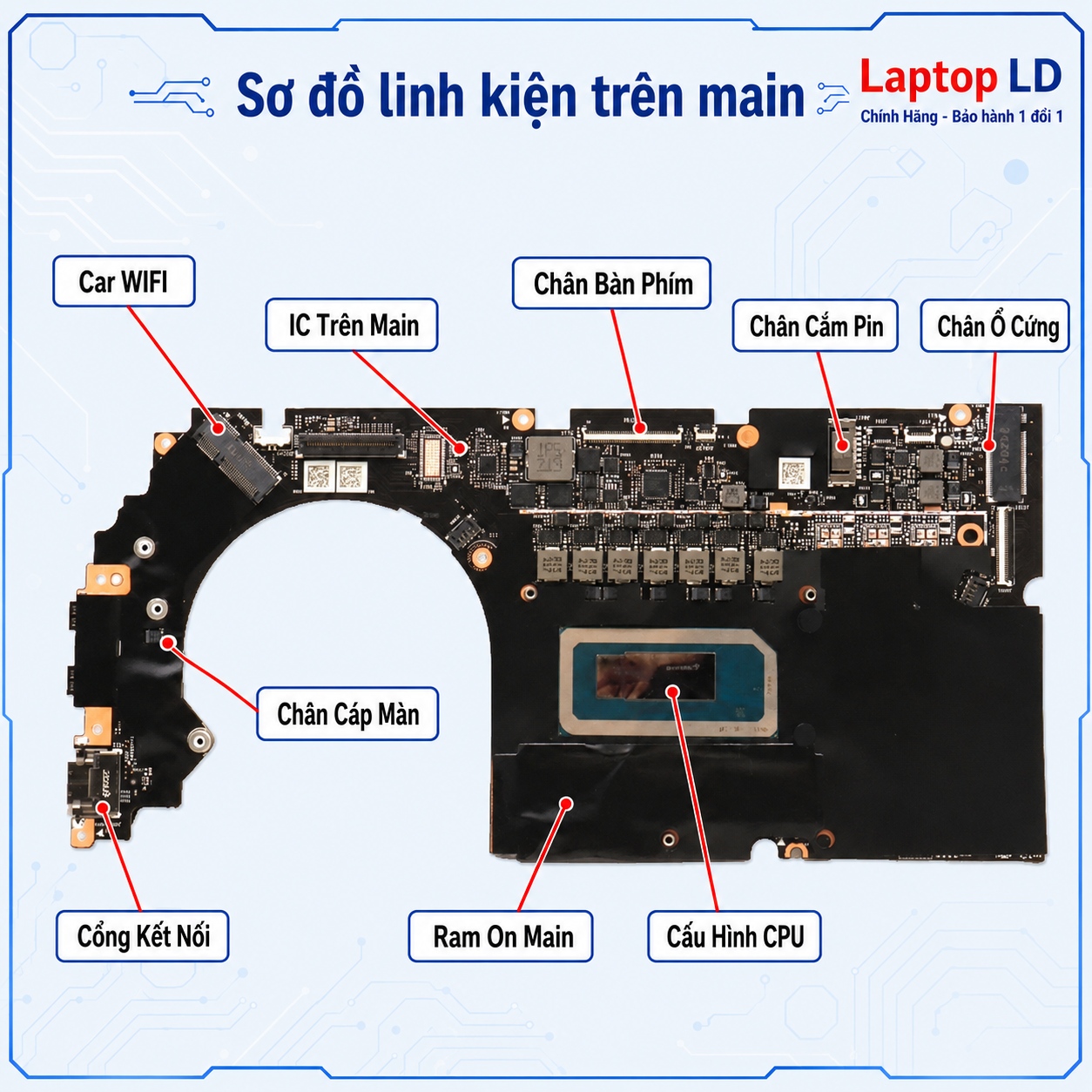

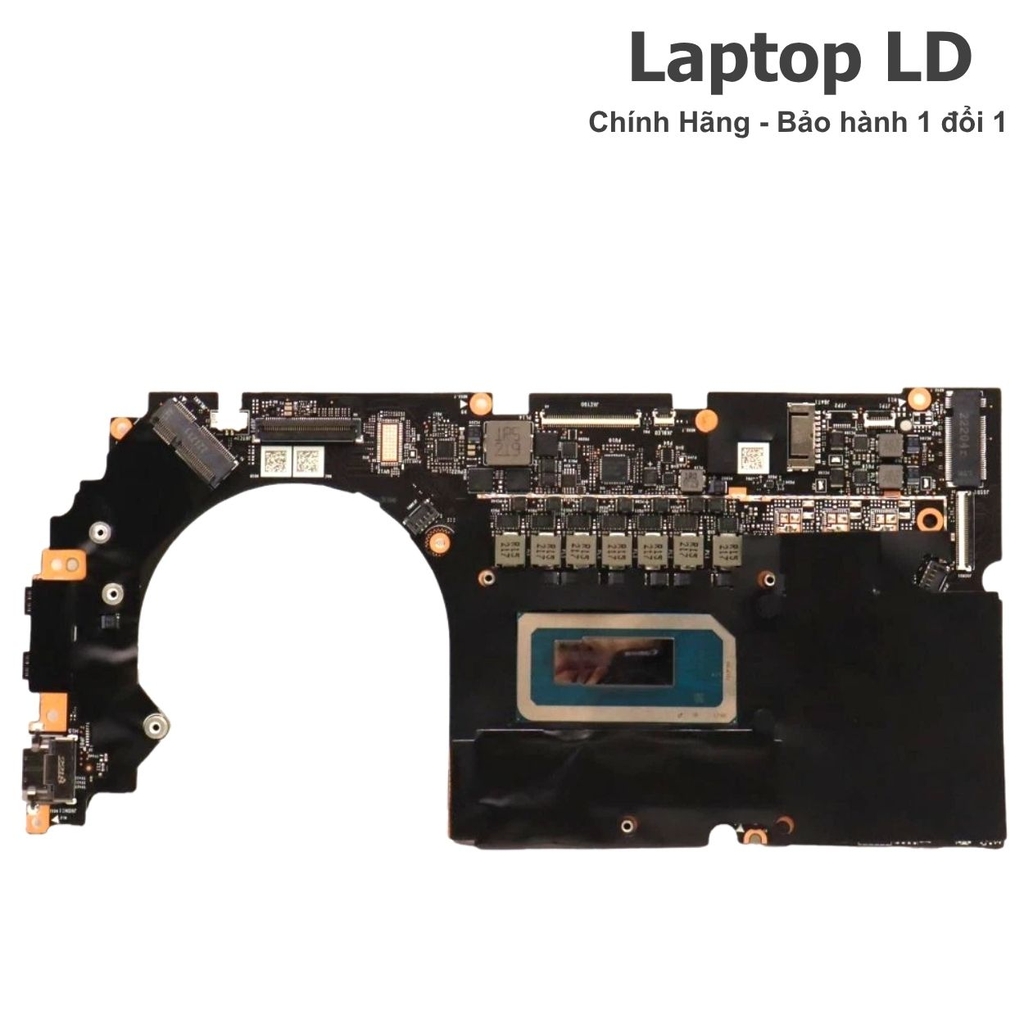

Vị trí linh kiện và ảnh tổng thể main Lenovo Yoga Slim 7 ProX 14IAH7 i5-12500H NM-E301
Ảnh vị trí linh kiện giúp nhận biết CPU i5-12500H, cụm RAM LPDDR5 hàn, khe SSD M.2 2280, mạch sạc USB-C Power Delivery, hai cổng Thunderbolt 4, HDMI và các đầu cáp quan trọng trên bo mạch mỏng của Yoga Slim 7 ProX.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main NM-E301 i5-12500H RAM 16GB UMA và tránh nhầm sang bản i7, GTX 1650, RTX 3050 hoặc Yoga Slim 7 Pro không có chữ ProX, khách gửi các ảnh và mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên Yoga Slim 7 ProX 14IAH7 và machine type 82TK.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ board number NM-E301 và tem FRU 5B21J10265.
- Ảnh khu vực CPU i5-12500H, cụm RAM onboard và khe SSD M.2 2280.
- Ảnh hai cổng Thunderbolt 4, HDMI, USB-A và jack audio.
- Ảnh đầu cáp màn hình, pin, quạt, bàn phím, touchpad và bo I/O.
- Mô tả lỗi thực tế: không nguồn, không sạc, mất USB-C, treo logo, lỗi RAM, không nhận SSD, không xuất màn hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng bản i5-12500H, RAM 16GB onboard và đồ họa UMA.
- Tránh nhầm main có GTX 1650 hoặc RTX 3050 khác layout tản nhiệt và nguồn GPU.
- Phân biệt Yoga Slim 7 ProX 14IAH7 với Yoga Slim 7 Pro 14IAH7.
- Nhận diện lỗi nằm ở main, sạc USB-C, cáp màn, SSD, pin, bo I/O hay màn hình 3K.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng vị trí cổng HDMI, Thunderbolt 4, USB-A, audio và đầu cáp theo type 82TK.
Thông tin báo giá, công lắp và bảo hành
Giá main
Giá main Lenovo Yoga Slim 7 ProX 14IAH7 i5-12500H NM-E301 được báo theo đúng FRU 5B21J10265, RAM 16GB onboard, tình trạng bo mạch và gói bảo hành. Giá và trạng thái tồn kho được cập nhật tại khu vực giá sản phẩm hoặc xác nhận qua hotline/Zalo trước khi đặt; main mỏng tích hợp CPU và RAM nên nguồn hàng có thể thay đổi theo thời điểm.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được tháo lắp theo cấu trúc khung nhôm mỏng, kiểm tra đầu cáp, cụm tản nhiệt, quạt, pin 70Wh, SSD, màn hình 3K và các cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ xử lý nhanh khi có sẵn đúng main NM-E301 FRU 5B21J10265. Máy vào nước, cháy cổng USB-C, chập nguồn nhiều tầng hoặc từng sửa RAM hàn cần thêm thời gian kiểm tra.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng type 82TK, board NM-E301, CPU i5-12500H, RAM 16GB và FRU 5B21J10265.
- Kiểm tra nguồn, sạc USB-C 100W, hai cổng Thunderbolt 4, HDMI, USB-A, audio, RAM onboard, SSD M.2 2280, Wi-Fi, Bluetooth, camera IR, bàn phím, touchpad và nhiệt độ.
- Phân biệt rõ main UMA Intel Iris Xe với main có GTX 1650 hoặc RTX 3050.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Yoga Slim 7 ProX 14IAH7 i5-12500H NM-E301 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo Yoga Slim 7 ProX 14IAH7.
- Lenovo Slim 7 ProX 14IAH7 theo tên thương mại tại một số thị trường.
- Machine type 82TK.
- CPU Intel Core i5-12500H onboard.
- Board number NM-E301.
- FRU 5B21J10265.
- RAM 16GB LPDDR5 onboard, không có khe RAM rời.
- Đồ họa Intel Iris Xe UMA, không có GPU rời.
- Ổ cứng dùng 1 khe M.2 2280 PCIe 4.0 x4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm Yoga Slim 7 ProX 14IAH7 với Yoga Slim 7 Pro 14IAH7.
- Không nhầm type 82TK với Yoga Slim 7 ProX 14ARH7 nền AMD.
- Không nhầm i5-12500H với i7-12700H.
- Không nhầm bản UMA Intel Iris Xe với bản NVIDIA GTX 1650.
- Không nhầm bản UMA với bản NVIDIA RTX 3050 4GB.
- Không dùng main RAM 32GB thay cho cấu hình 16GB khi chưa xác định đúng FRU.
- Không chọn theo hình dáng vỏ máy vì các bản Pro và ProX có tên gần giống nhau.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board number | NM-E301. | Nhầm sang board của Yoga Slim 7 Pro 14IAH7 hoặc bản AMD 14ARH7. |
| FRU | 5B21J10265. | Nhầm FRU của bản i7, RAM 32GB hoặc GPU NVIDIA. |
| Machine type | 82TK. | Đặt theo tên Yoga Slim 7 nhưng không kiểm type máy. |
| CPU | Intel Core i5-12500H, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng. | Nhầm sang i7-12700H khác CPU, FRU, BIOS và cấu hình linh kiện; cần đối chiếu main thực tế trước khi thay. |
| GPU | Intel Iris Xe Graphics UMA, dùng chung bộ nhớ hệ thống. | Nhầm sang main GTX 1650 hoặc RTX 3050 có GPU và VRAM riêng. |
| RAM | 16GB LPDDR5 onboard, dual-channel, không có khe RAM. | Tưởng có thể chuyển thanh RAM rời hoặc nâng cấp SO-DIMM. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4 NVMe. | Nhầm kích thước M.2 hoặc tưởng máy có hai khe SSD. |
| Cổng ngoài | 1 USB-A, 2 USB-C Thunderbolt 4, 1 HDMI 2.0, 1 jack audio 3,5mm; không LAN, không SD. | Nhầm layout cổng với dòng Pro hoặc AMD. |
| Sạc | USB-C 100W, Power Delivery 3.0. | Dùng sai công suất làm máy sạc chậm, tụt pin hoặc không đạt tải. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem FRU, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

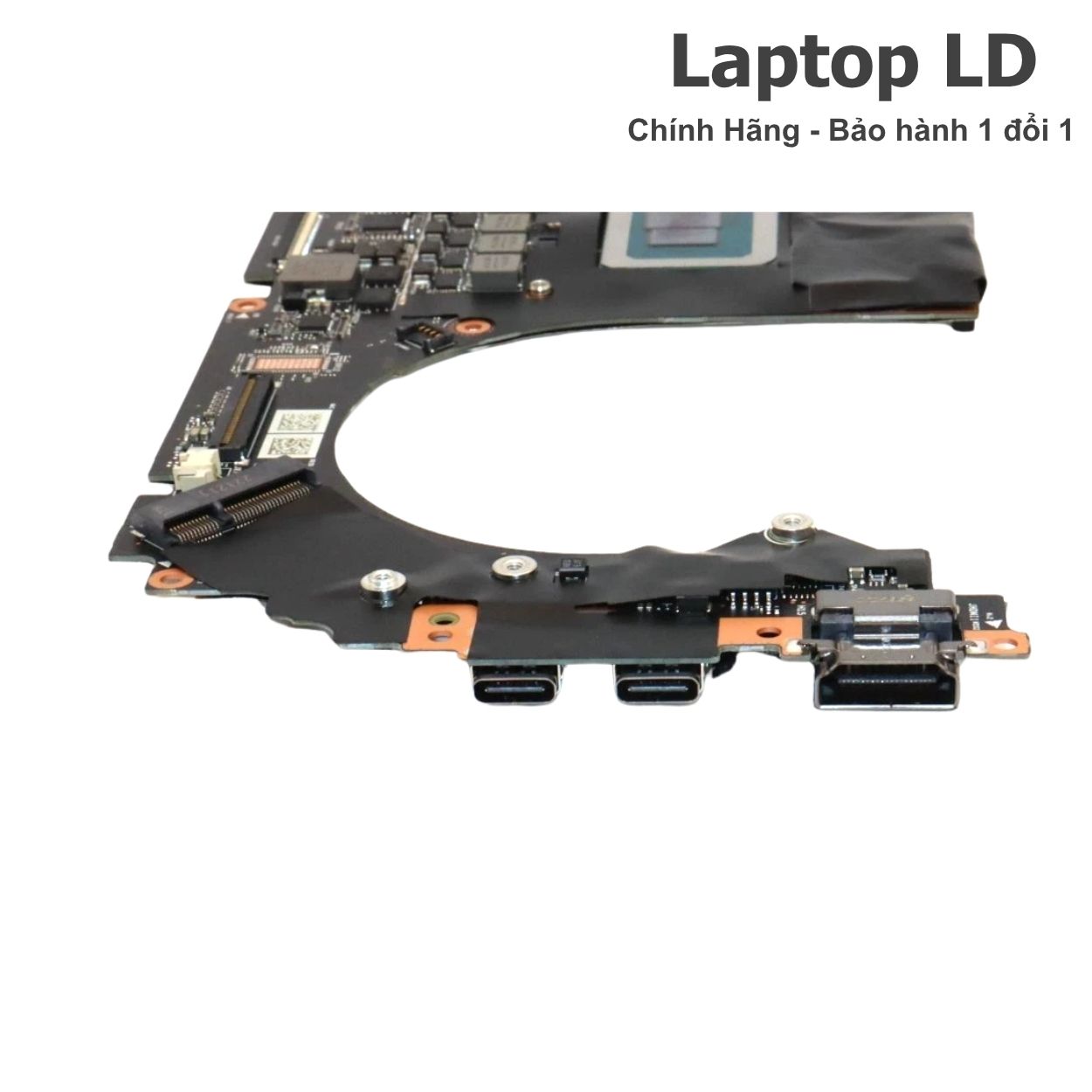

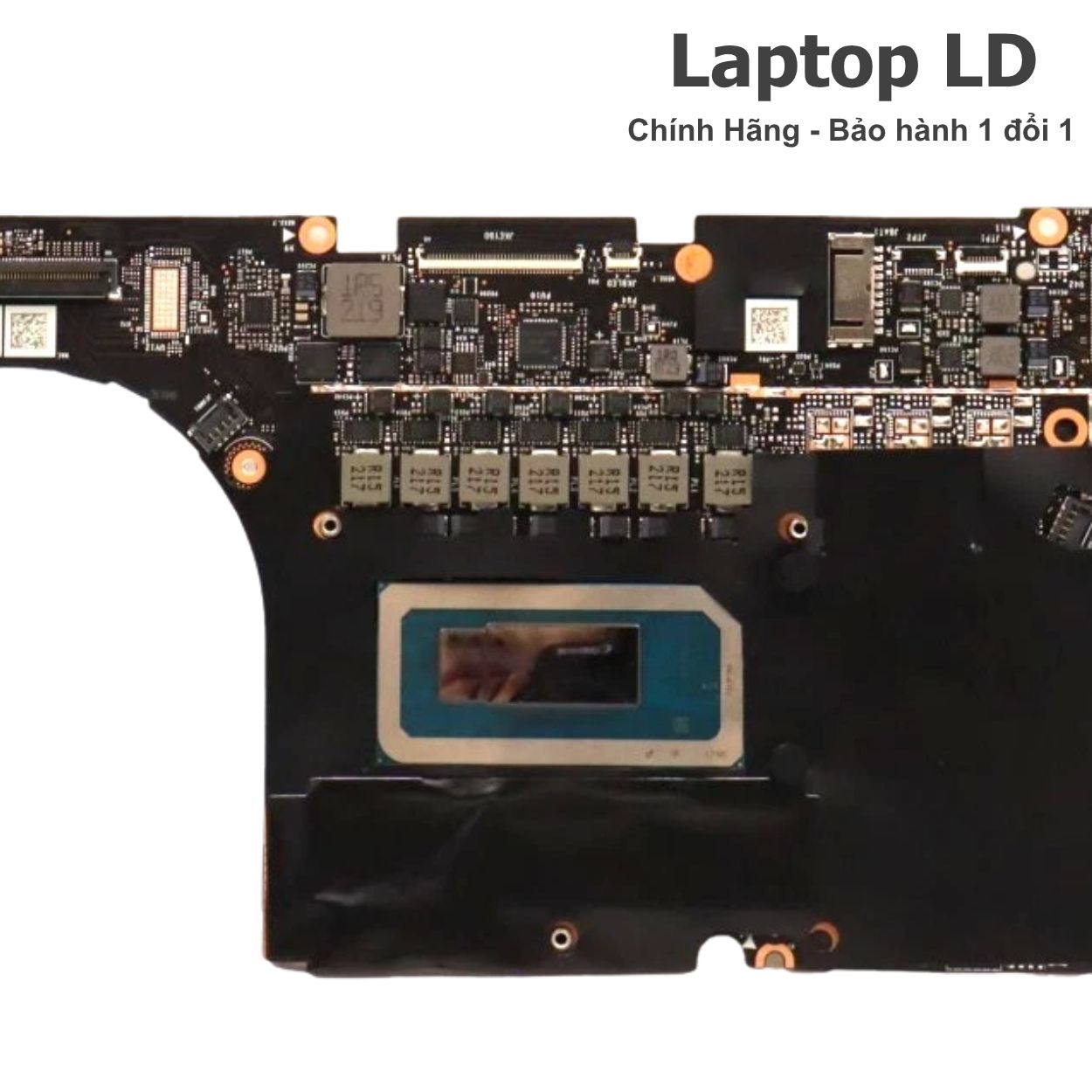

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên main Lenovo Yoga Slim 7 ProX 14IAH7 i5-12500H NM-E301
Nhóm ảnh này giúp đối chiếu đúng CPU Core i5-12500H, RAM 16GB LPDDR5 hàn, khe SSD M.2 2280, mạch sạc USB-C và bố trí hai cổng Thunderbolt 4, HDMI, USB-A, audio của bản UMA.
Dấu hiệu nên kiểm tra bo mạch Yoga Slim 7 ProX 14IAH7
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy rồi tắt.
- Không nhận sạc USB-C 100W ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng phần trăm pin không tăng, tụt pin khi chạy tải nặng.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng dock, hub hay cáp hỏng.
- Máy tự tắt khi xuất màn ngoài, chạy hiệu năng cao hoặc cắm nhiều thiết bị.
- Nguồn chờ có nhưng không tạo đủ các đường nguồn CPU và RAM.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- RAM LPDDR5 onboard, nguồn RAM hoặc BIOS có thể gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 2280 dù ổ đã kiểm tra tốt.
- Máy chạy chậm, mất ổ sau sleep hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn 3K 120Hz chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI không xuất hình hoặc hai cổng Thunderbolt không xuất DisplayPort.
- USB-A Always On không nhận thiết bị hoặc cấp nguồn chập chờn.
- Camera IR, mic, loa Harman, bàn phím hoặc touchpad mất đồng thời.
- Wi-Fi/Bluetooth mất nhận do card, nguồn card hoặc đường tín hiệu.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc, bo I/O và main.
Nên sửa hay thay bo mạch Lenovo Yoga Slim 7 ProX 14IAH7?
Dòng ProX dùng CPU dòng H, RAM LPDDR5 hàn và hai cổng Thunderbolt 4 trên thân máy mỏng. Việc kiểm tra cần tách rõ lỗi sạc, cáp, pin, SSD, màn hình 3K, bo I/O và main trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, jack audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, máy chưa hỏng CPU hoặc RAM hàn.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi màn hình do đầu cáp eDP, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- Khối CPU hoặc nguồn lõi không khởi tạo, chập nặng hay mất ổn định khi tải.
- RAM LPDDR5 onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng hai cổng Thunderbolt 4, mạch PD và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, sạc, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải CPU hoặc xuất màn.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Lenovo Yoga Slim 7 ProX 14IAH7 CPU i5-12500H board NM-E301.
| Tên sản phẩm | Main Lenovo Yoga Slim 7 ProX 14IAH7 CPU Intel Core i5-12500H NM-E301 |
|---|---|
| Dòng máy tương thích | Lenovo Yoga Slim 7 ProX 14IAH7 / Lenovo Slim 7 ProX 14IAH7, machine type 82TK |
| FRU / Part number | 5B21J10265; cần đối chiếu tem FRU trên main thực tế trước khi giao hoặc lắp |
| Board number | NM-E301 |
| CPU | Intel Core i5-12500H onboard, 12 nhân gồm 4 P-core + 8 E-core, 16 luồng, P-core tối đa 4,5GHz, E-core tối đa 3,3GHz, 18MB Intel Smart Cache, FCBGA1744 |
| GPU / VGA | Intel Iris Xe Graphics UMA, 80 Execution Units, xung đồ họa tối đa 1,30GHz, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | 16GB LPDDR5 onboard, dual-channel, tốc độ nền tảng 5200MT/s, không có khe RAM rời |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe, cấu hình hãng 512GB hoặc 1TB |
| Cổng/khe trên main | 1 khe SSD M.2 2280, khe card Wi-Fi M.2, đầu pin, đầu màn hình, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera, đầu bo I/O |
| Cổng ngoài của máy | 1 USB-A 3.2 Gen 1 5Gbps Always On, 2 USB-C Thunderbolt 4 / USB4 40Gbps hỗ trợ Power Delivery 3.0 và DisplayPort 1.4, 1 HDMI 2.0, 1 jack tai nghe/mic 3,5mm, không LAN RJ-45, không khe SD |
| Màn hình máy tương thích | 14,5 inch IPS 3K 3072x1920, tỷ lệ 16:10, 120Hz, 400 nit, 100% sRGB; dòng máy có cấu hình panel cảm ứng 10 điểm hoặc không cảm ứng |
| Mạng và kết nối | Wi-Fi 6 hoặc Wi-Fi 6E 802.11ax 2x2, Bluetooth 5.1, không có Ethernet onboard |
| Sạc | Sạc USB-C slim 100W, Power Delivery 3.0, đầu vào 100-240V 50-60Hz |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp sạc, pin 70Wh, mạch PD, nguồn chờ hoặc chập nguồn chính. | Đo sạc 100W, thử từng cổng Thunderbolt 4, ngắt pin, kiểm dòng chờ và các cuộn nguồn. |
| Chỉ một cổng USB-C nhận sạc | Hỏng chân cổng, IC bảo vệ, controller PD hoặc đường tín hiệu của cổng còn lại. | Đổi cáp, đổi cổng, kiểm trở kháng chân VBUS/CC và so sánh quá trình đàm phán PD. |
| Báo sạc nhưng tụt pin khi tải | Sạc thiếu công suất, cáp không đạt 5A, mạch PD giới hạn công suất hoặc nguồn CPU bất ổn. | Dùng sạc USB-C 100W chuẩn, đọc công suất nhận, chạy tải CPU và theo dõi dòng vào. |
| Treo logo hoặc khởi động lặp | BIOS, RAM LPDDR5 onboard, SSD, nguồn CPU hoặc lỗi thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi trình tự khởi động. |
| Không nhận SSD M.2 2280 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket, kiểm chân tiếp xúc và nhận diện trong BIOS. |
| Có nguồn nhưng màn 3K không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử xuất HDMI/Thunderbolt, kiểm đèn nền, nguồn panel, cáp màn và tín hiệu khởi tạo. |
| HDMI hoặc Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, retimer/controller, driver, BIOS hoặc đường DisplayPort. | Thử nhiều màn/cáp, kiểm từng cổng, đo đường nguồn cổng và xác nhận nhận thiết bị trong hệ điều hành. |
| Xanh màn hoặc treo khi tải | Có thể liên quan RAM onboard, nguồn CPU, nhiệt độ, SSD, driver hoặc BIOS. | Kiểm bộ nhớ, SSD, nhiệt độ, quạt, keo tản, driver và độ ổn định nguồn khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, USB-C, bo I/O, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn lại. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 100W, hai cổng Thunderbolt 4, RAM onboard, SSD, màn hình 3K, HDMI, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, USB-C, HDMI, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 100W, pin, SSD M.2 2280, RAM onboard, BIOS, màn hình 3K, bo I/O và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Yoga Slim 7 ProX 14IAH7 type 82TK, CPU i5-12500H, RAM 16GB, VGA UMA, board NM-E301 và FRU 5B21J10265.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành trước khi thực hiện.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản nhiệt đúng thứ tự, vệ sinh và tra keo, lắp main, kiểm cáp mỏng, chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc USB-C 100W, cáp chuẩn cùng dock phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch NM-E301 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Yoga Slim 7 ProX 14IAH7 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc hoặc dock không phù hợp, cong vỡ cổng USB-C hay tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Yoga Slim 7 ProX có CPU, RAM hàn và nhiều cổng mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng và hộp cứng chống cong bo khi vận chuyển.
Câu hỏi thường gặp
Main NM-E301 dùng cho model nào?
Bản i5-12500H RAM 16GB UMA FRU 5B21J10265 dùng cho Lenovo Yoga Slim 7 ProX 14IAH7, machine type 82TK.
CPU i5-12500H có bao nhiêu nhân và luồng?
Intel Core i5-12500H có 12 nhân gồm 4 P-core và 8 E-core, 16 luồng, P-core tối đa 4,5GHz, E-core tối đa 3,3GHz và 18MB cache.
Main này có VGA rời không?
Không. FRU 5B21J10265 là cấu hình UMA dùng Intel Iris Xe Graphics và RAM hệ thống, không có GTX 1650 hoặc RTX 3050.
RAM có nâng cấp được không?
Không. Main có 16GB LPDDR5 hàn trực tiếp, chạy dual-channel và không có khe SO-DIMM.
Yoga Slim 7 ProX 14IAH7 dùng SSD nào?
Máy dùng một SSD M.2 2280 PCIe 4.0 x4 NVMe. Cấu hình hãng phổ biến là 512GB hoặc 1TB.
Main có cổng HDMI và Thunderbolt không?
Có. Dòng máy có một HDMI 2.0 và hai USB-C Thunderbolt 4/USB4 40Gbps hỗ trợ sạc PD 3.0 và xuất hình DisplayPort 1.4.
Máy có cổng LAN hoặc khe thẻ SD không?
Không. Yoga Slim 7 ProX 14IAH7 không có Ethernet onboard và không có khe đọc thẻ SD.
Sạc chuẩn của máy là bao nhiêu watt?
Máy dùng sạc USB-C slim 100W hỗ trợ Power Delivery 3.0. Cáp và củ sạc cần truyền đủ công suất cho CPU dòng H.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 2280 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi, mã hóa hoặc hệ điều hành yêu cầu khóa khôi phục cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
