Thay main Lenovo Yoga Slim 7 15ILL9 Ultra 7 258V NM-G141 đúng mã, test kỹ trước khi giao
Nếu Lenovo Yoga Slim 7 15ILL9 của anh/chị bị không lên nguồn, không nhận sạc USB-C, treo logo Lenovo, không nhận SSD M.2 2242, lỗi RAM LPDDR5X onboard, mất hình màn 15.3 inch 2.8K, không xuất HDMI/Thunderbolt 4, lỗi Intel Arc 140V, lỗi NPU AI, không nhận Wi-Fi 7 hoặc chập nguồn sau khi vào nước, Laptop LD sẽ kiểm tra trước để xác định nên sửa main hay thay main Lenovo Yoga Slim 7 15ILL9 CPU Ultra 7 258V 32GB NM-G141.
Bo mạch Lenovo Yoga Slim 7 15ILL9 nền NM-G141 / LS570 NM-G141 Rev. 1.1 dùng CPU Intel Core Ultra 7 258V, cách ghi linh kiện là U7258V, 8 nhân 8 luồng, Intel Arc Graphics 140V, NPU Intel AI Boost 47 TOPS, tổng AI tới 115 TOPS. RAM là LPDDR5X-8533 MoP/on-package hàn trên main, không có khe RAM rời; bản nguồn linh kiện đang thấy ghi U7258V_32G NM-G141, SSD dùng 1 khe M.2 2242 PCIe 4.0 x4, Wi-Fi 7, Bluetooth 5.4, 2 Thunderbolt 4, HDMI 2.1, pin 70Wh và sạc USB-C 65W.
Xác thực kỹ thuật
Thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, mã main NM-G141, thông số Lenovo PSREF, thông số Intel và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng dung lượng RAM onboard và hạn chế mua nhầm mã.
- Yoga Slim 7 15ILL9
- Yoga Slim 7i Aura Edition
- NM-G141
- LS570 NM-G141 Rev 1.1
- U7258V
- Core Ultra 7 258V
- 8 nhân 8 luồng
- Lunar Lake
- Intel Arc 140V
- Intel AI Boost
- 47 TOPS NPU
- Copilot+ PC
- LPDDR5X-8533
- MoP / onboard
- Không khe RAM
- 32GB onboard
- 1 khe M.2 2242
- PCIe 4.0 x4
- 15.3 inch 2.8K
- 120Hz
- 2 Thunderbolt 4
- HDMI 2.1
- Wi-Fi 7
- Pin 70Wh
- Sạc USB-C 65W
- BH 1 đổi 1
Cần gửi gì để Laptop LD báo đúng main?
Yoga Slim 7 15ILL9 có bản Core Ultra 7 256V và Core Ultra 7 258V, RAM 16GB hoặc 32GB onboard. Riêng mã anh gửi là U7258V_32G NM-G141, nên khi báo main phải kiểm đúng CPU Ultra 7 258V, dung lượng RAM hàn 32GB, mã NM-G141 và layout bo thực tế.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Lenovo Yoga Slim 7 15ILL9 hoặc mã 83HM.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh mã main NM-G141, LS570 NM-G141 Rev. 1.1 hoặc tem trắng trên bo.
- Ảnh mã linh kiện nếu có, ví dụ 5B21P30312 hoặc tem FRU/PN Lenovo.
- Ảnh khu vực CPU Ultra 7 258V / U7258V, cụm RAM LPDDR5X MoP, SSD M.2 2242, BIOS và cổng USB-C.
- Ảnh cụm cổng 2 Thunderbolt 4, HDMI 2.1, USB-A, jack audio và khu vực pin/sạc USB-C.
- Mô tả lỗi thực tế: không nguồn, không nhận sạc, treo logo, mất hình, lỗi RAM onboard, lỗi SSD, lỗi Wi-Fi 7, vào nước hoặc sập nguồn.
Lợi ích khi gửi đủ ảnh
- Báo đúng main Lenovo Yoga Slim 7 15ILL9 Ultra 7 258V NM-G141.
- Tách đúng bản 32GB onboard, không nhầm bản 16GB onboard.
- Không ghi nhầm có khe RAM rời vì dòng này RAM hàn/on-package, không nâng cấp.
- Kiểm đúng bản màn IPS cảm ứng hoặc OLED không cảm ứng theo SKU.
- Tránh nhầm Yoga Slim 7 15ILL9 với Yoga Slim 7 14ILL10, Yoga Pro 7 hoặc Yoga 7 2-in-1.
Vị trí linh kiện và ảnh tổng thể main Lenovo Yoga Slim 7 15ILL9 NM-G141
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Ultra 7 258V, RAM LPDDR5X MoP/on-package, SSD M.2 2242, BIOS, Wi-Fi, Thunderbolt 4, HDMI 2.1, USB-A và vùng nguồn trên bo mạch.

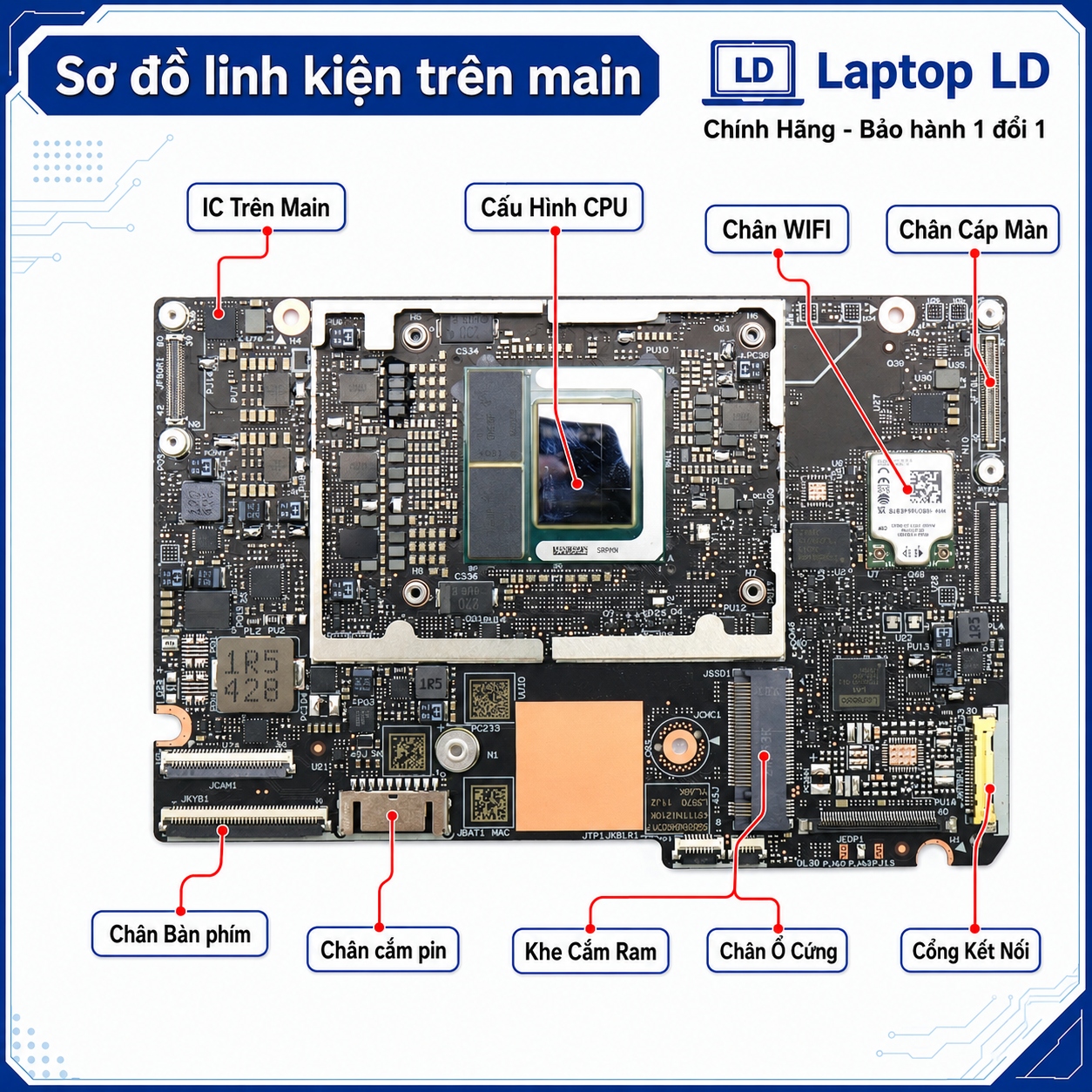

Vị trí CPU Ultra 7 258V, RAM LPDDR5X onboard, SSD M.2 2242 và cụm cổng trên main Lenovo Yoga Slim 7 15ILL9 NM-G141

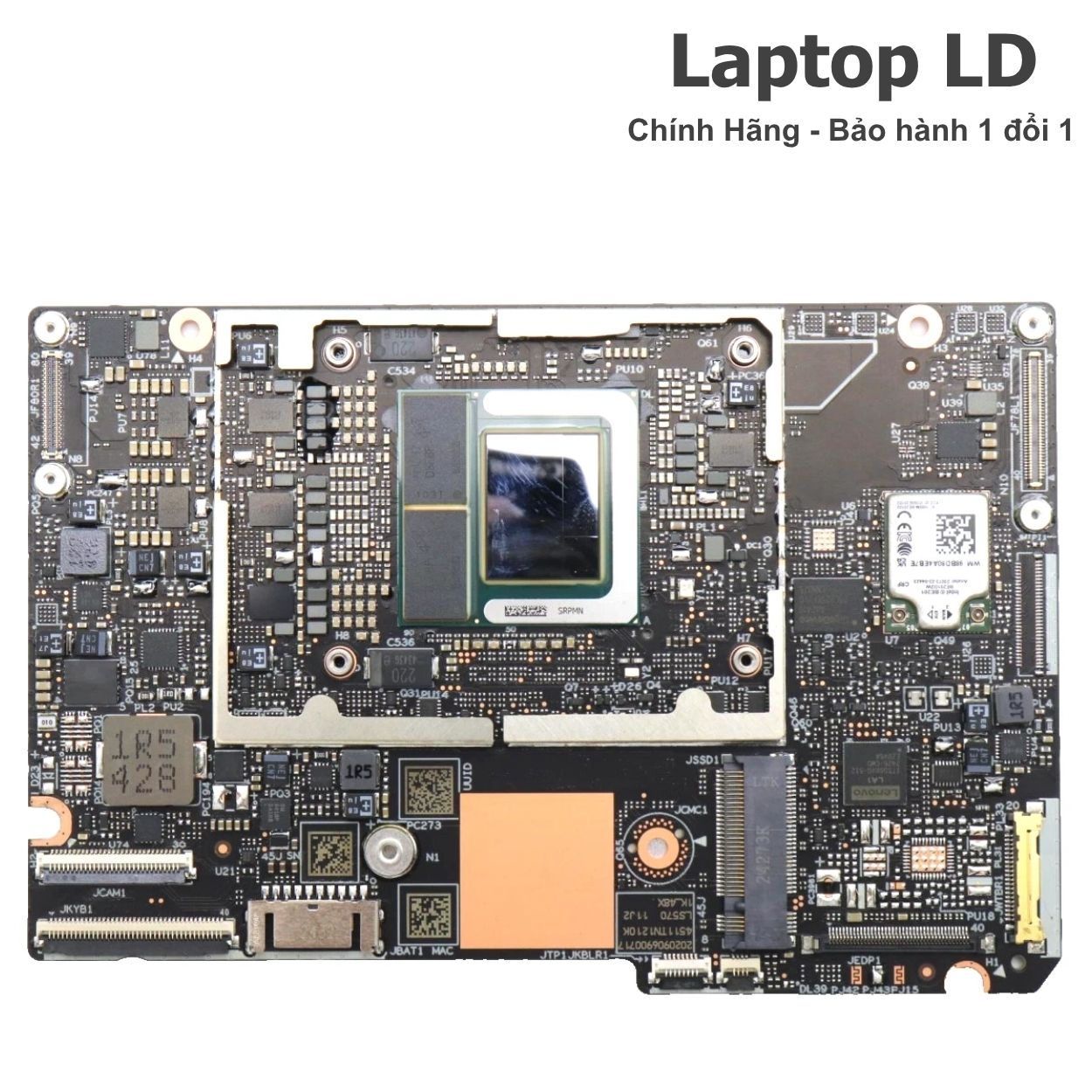

Mặt trước main Lenovo Yoga Slim 7 15ILL9 NM-G141 – đối chiếu CPU, RAM onboard, SSD và cổng kết nối

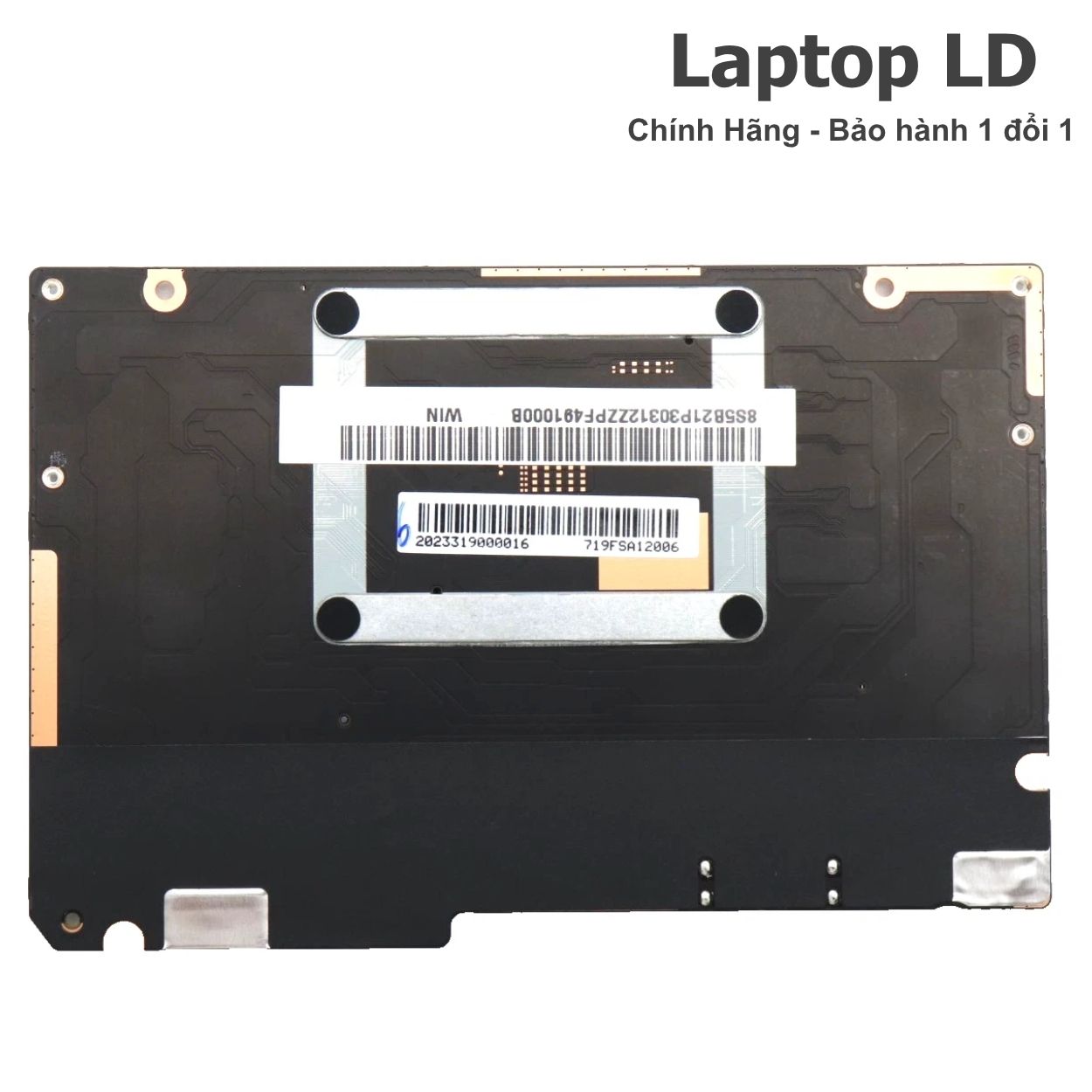

Mặt sau main Lenovo Yoga Slim 7 15ILL9 NM-G141 – kiểm tra tem main, BIOS, điểm tiếp xúc và tình trạng linh kiện
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Lenovo Yoga Slim 7 15ILL9 Ultra 7 258V NM-G141 được báo theo dung lượng RAM onboard 16GB/32GB, tình trạng bo mạch, mã FRU/PN Lenovo, số lượng tồn kho và gói bảo hành. Bản 32GB thường không nên báo chung với bản 16GB.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ công lắp, vệ sinh khu vực tản nhiệt và kiểm lại máy trước khi bàn giao. Máy có lỗi phụ như màn 2.8K, SSD M.2 2242, pin, sạc USB-C, loa, camera IR hoặc cáp sẽ được báo riêng.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể chờ lấy khi có sẵn đúng main và máy không vào nước, không chập cháy nặng, không lỗi kèm màn, SSD, pin, sạc USB-C, Wi-Fi hoặc RAM onboard. Máy từng sửa nhiều lần cần kiểm kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C PD, pin 70Wh, SSD M.2 2242, RAM LPDDR5X onboard, hình ảnh, HDMI 2.1, 2 Thunderbolt 4, USB-A, Wi-Fi 7, Bluetooth 5.4, âm thanh, camera IR, E-shutter, bàn phím, touchpad và nhiệt độ.
- Test riêng CPU Ultra 7 258V, Intel Arc Graphics 140V, NPU Intel AI Boost và tình trạng nhận RAM onboard.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng.
Bo mạch Lenovo Yoga Slim 7 15ILL9 Ultra 7 258V NM-G141 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo Yoga Slim 7 15ILL9.
- Lenovo Yoga Slim 7i Aura Edition 15ILL9.
- Các máy mã 83HM dùng nền Core Ultra Series 2 Lunar Lake.
- Mainboard NM-G141 / LS570 NM-G141 Rev. 1.1.
- CPU Intel Core Ultra 7 258V, cách ghi linh kiện U7258V.
- Bản nguồn linh kiện: U7258V_32G, RAM 32GB onboard.
- GPU tích hợp Intel Arc Graphics 140V.
- RAM LPDDR5X-8533 MoP/on-package, không có khe RAM.
- SSD 1 khe M.2 2242 PCIe 4.0 x4.
- Màn 15.3 inch 2.8K 120Hz, IPS cảm ứng hoặc OLED không cảm ứng tùy SKU.
Không nên thay chéo khi chưa kiểm
- Không nhầm Core Ultra 7 258V với Core Ultra 7 256V.
- Không nhầm bản 32GB onboard với bản 16GB onboard.
- Không ghi có khe RAM rời vì Yoga Slim 7 15ILL9 dùng RAM hàn/on-package, không nâng cấp.
- Không ghi có LAN RJ45 vì máy không có Ethernet onboard.
- Không ghi có card reader vì PSREF ghi không có card reader.
- Không nhầm Yoga Slim 7 15ILL9 với Yoga Slim 7 14ILL10 hoặc Yoga Pro 7.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo Yoga Slim 7 15ILL9 / Yoga Slim 7i Aura Edition 15ILL9. | Nhầm sang Yoga Slim 7 14ILL10, Yoga Pro 7 hoặc Yoga 7 2-in-1. |
| Mã main | NM-G141, nguồn BIOS ghi LS570 NM-G141 Rev. 1.1. | Ghi thiếu mã revision hoặc nhầm sang NM-Gxxx khác. |
| FRU/PN tham khảo | 5B21P30312 theo nguồn linh kiện bản Yoga Slim 7 15ILL9 U7258V_32G NM-G141. | Đặt theo model máy nhưng không kiểm FRU/PN, dễ nhầm dung lượng RAM onboard. |
| CPU | Intel Core Ultra 7 258V, 8 nhân gồm 4 P-core + 4 LP E-core, 8 luồng, P-core tối đa 4.8GHz, LP E-core tối đa 3.7GHz, 12MB Intel Smart Cache. | Ghi nhầm Ultra 7 256V hoặc ghi sai thành Core i7 đời cũ. |
| Tên CPU trên nguồn linh kiện | U7258V / U7 258V. | Hiểu nhầm thành mã main hoặc CPU khác. |
| GPU | Intel Arc Graphics 140V, GPU Peak TOPS tới 64, DirectX 12.2. | Ghi nhầm Intel Iris Xe hoặc VGA rời NVIDIA. |
| NPU / AI | Intel AI Boost, NPU Peak TOPS 47, tổng AI tới 115 TOPS, Copilot+ PC. | Bỏ sót yếu tố AI khi viết cho dòng Aura Edition. |
| RAM | 16GB hoặc 32GB soldered LPDDR5X-8533 MoP, memory on package, không nâng cấp, không khe RAM. | Ghi sai có 2 khe RAM hoặc nâng cấp RAM được. |
| Ổ cứng | 1 khe M.2 2242 PCIe 4.0 x4, hỗ trợ 512GB/1TB theo cấu hình Lenovo. | Ghi nhầm 2 khe SSD hoặc M.2 2280 nếu chưa kiểm bo. |
| Màn hình | 15.3 inch 2.8K WQXGA+ 2880x1800, 16:10, 120Hz; có bản IPS in-cell touch 500nits hoặc OLED non-touch 500nits. | Ghi nhầm 14 inch, 15.6 inch hoặc 60Hz. |
| Cổng ngoài | 1 USB-A 5Gbps, 2 Thunderbolt 4 hỗ trợ USB PD 45-65W và DisplayPort 2.1, HDMI 2.1 4K60, jack audio 3.5mm. | Ghi nhầm có RJ45 LAN, card reader hoặc nhiều USB-A. |
| Không dây | Wi-Fi 7 802.11be 2x2 + Bluetooth 5.4. | Ghi nhầm Wi-Fi 6E nếu không kiểm đúng PSREF. |
| Pin / sạc | Pin 70Wh, sạc USB-C 65W PD 3.0 tùy thị trường có hoặc không kèm adapter. | Ghi nhầm sạc Slim Tip hoặc pin 56Wh/75Wh. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem máy, mã PCB, FRU/PN Lenovo, CPU, RAM onboard, SSD và cụm cổng trước khi đặt hàng.

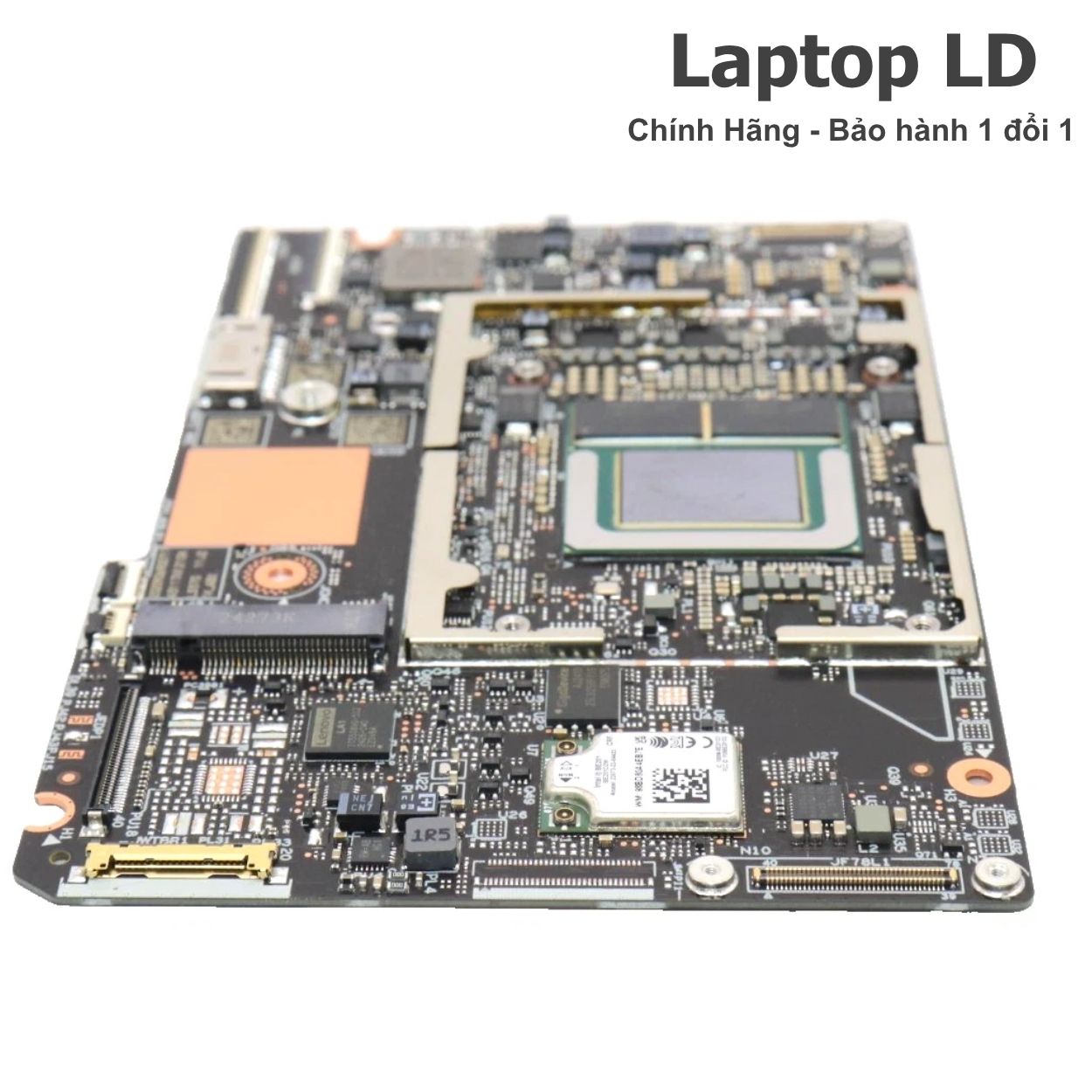

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo Yoga Slim 7 15ILL9 NM-G141
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng CPU Ultra 7 258V, RAM LPDDR5X MoP/on-package, SSD M.2 2242, Thunderbolt 4, HDMI 2.1, USB-A, Wi-Fi 7 và khu vực nguồn.

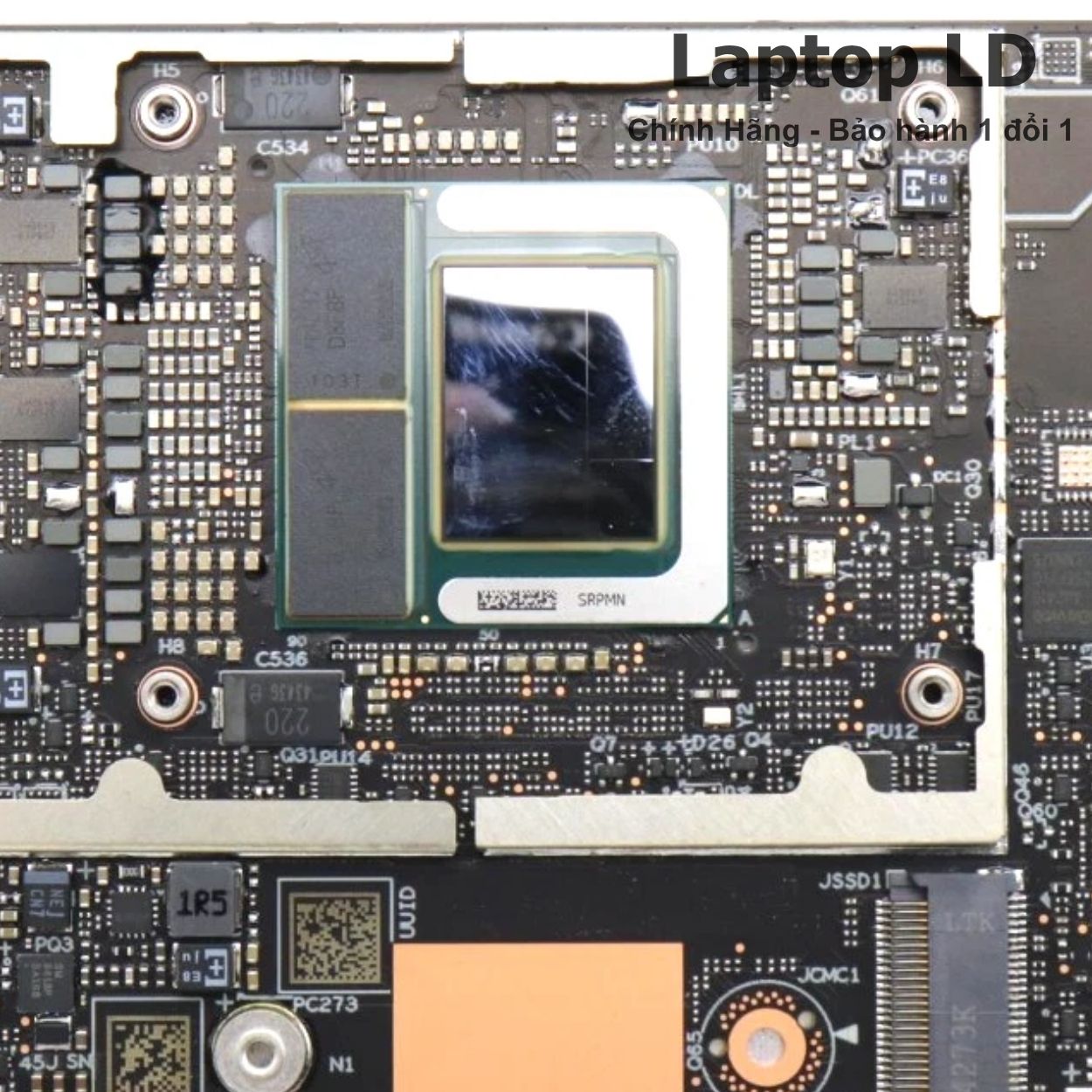

CPU Intel Core Ultra 7 258V, RAM LPDDR5X MoP/on-package và khu vực nguồn trên main Lenovo Yoga Slim 7 15ILL9

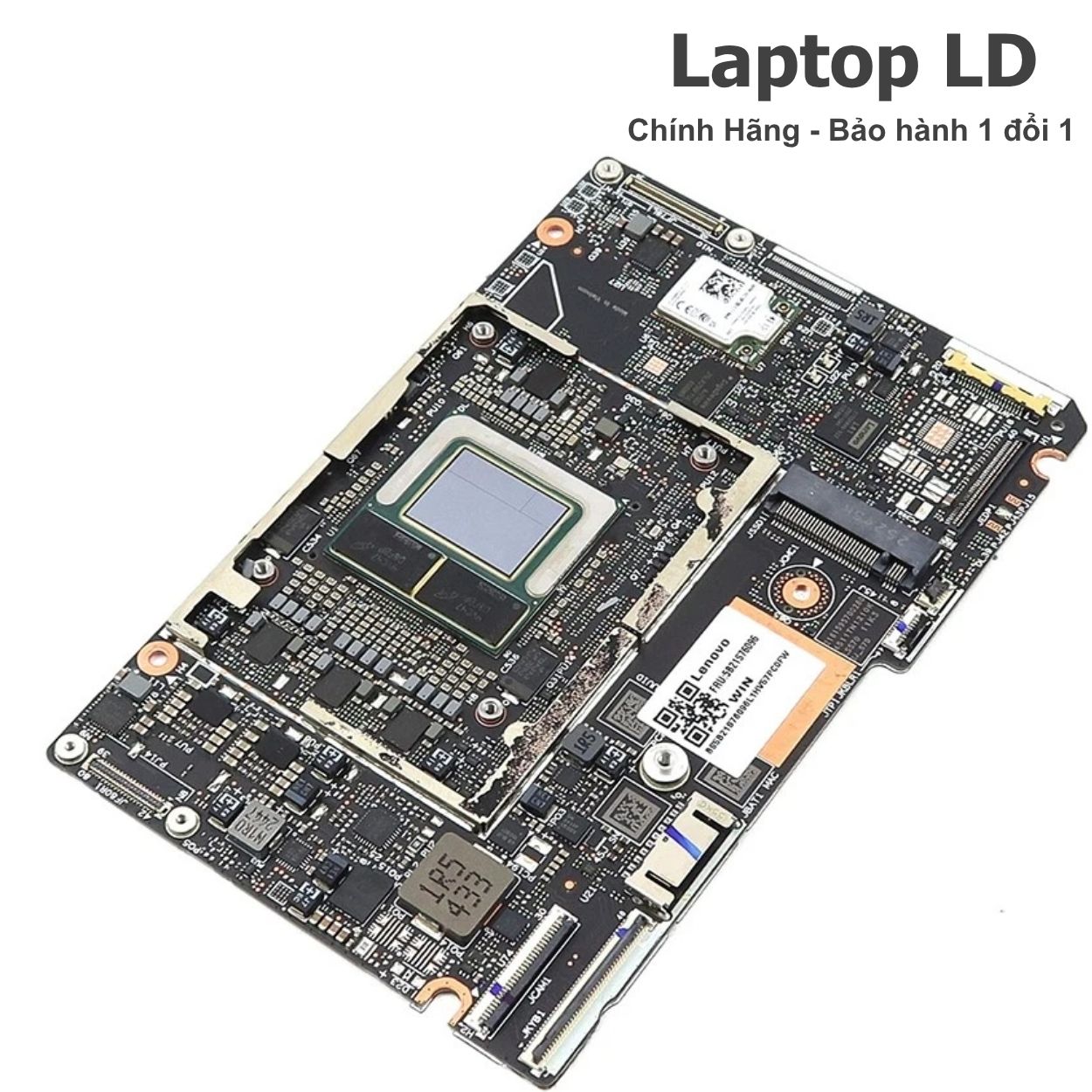

SSD M.2 2242, Thunderbolt 4, HDMI 2.1, USB-A và jack audio trên main Lenovo Yoga Slim 7 15ILL9 NM-G141
Dấu hiệu nên kiểm tra bo mạch Lenovo Yoga Slim 7 15ILL9 NM-G141
Lỗi nguồn, sạc và pin
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc USB-C 65W hoặc nhận sạc nhưng pin 70Wh không nạp.
- Cắm một trong hai cổng Thunderbolt 4 không nhận Power Delivery.
- Máy tự tắt khi chạy tải, xuất màn ngoài hoặc dùng dock USB-C.
- Máy nóng bất thường quanh vùng nguồn CPU dù chưa tải nặng.
- Pin báo lỗi, tụt nhanh hoặc máy tắt khi rút sạc.
Lỗi khởi động, RAM, SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 2242 dù SSD đã test tốt.
- Lỗi RAM LPDDR5X onboard gây không POST, treo máy, xanh màn hoặc restart ngẫu nhiên.
- Máy có nguồn nhưng màn đen, không xuất hình qua HDMI hoặc Thunderbolt 4.
- BIOS nhận sai thiết bị, mất boot sau khi thay SSD hoặc cập nhật firmware.
- Máy báo lỗi NPU/AI, driver Intel Arc hoặc driver chipset Lunar Lake.
Lỗi hình, cổng và ngoại vi
- Intel Arc Graphics 140V lỗi driver, mất tăng tốc đồ họa hoặc xuất hình không ổn định.
- HDMI 2.1 không xuất hình dù màn ngoài và cáp tốt.
- Thunderbolt 4 không nhận dock, không xuất hình hoặc không nhận thiết bị tốc độ cao.
- USB-A không nhận thiết bị hoặc nhận chập chờn.
- Wi-Fi 7, Bluetooth 5.4, loa Dolby Atmos, mic, camera IR hoặc E-shutter lỗi sau khi máy vào nước.
- Máy từng sửa cổng USB-C, nạp BIOS hoặc can thiệp nguồn trước đó.
Nên sửa hay thay bo mạch Lenovo Yoga Slim 7 15ILL9?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc USB-C, pin, SSD M.2 2242, RAM LPDDR5X onboard, BIOS, màn hình, cáp màn, nguồn CPU, Intel Arc 140V, NPU Intel AI Boost, Thunderbolt 4, HDMI 2.1, USB-A, Wi-Fi 7 và tản nhiệt trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở cổng USB-C, Thunderbolt 4, HDMI, USB-A hoặc IC bảo vệ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2 2242, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi sạc PD nhẹ, chưa cháy lan sang nguồn CPU, RAM onboard hoặc nguồn SSD.
- Lỗi camera, loa, mic, bàn phím, touchpad, E-shutter hoặc Wi-Fi nằm ở cáp/socket phụ.
- Lỗi màn/cáp màn riêng biệt, không ảnh hưởng đến nền main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi CPU Intel Core Ultra 7 258V, Intel Arc 140V hoặc NPU Intel AI Boost.
- Lỗi RAM LPDDR5X onboard / MoP gây không POST hoặc lỗi ngẫu nhiên khó ổn định.
- Bo mạch chập nặng vùng nguồn CPU, nguồn chờ, nguồn sạc USB-C hoặc nguồn SSD.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bo hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, hình, SSD, RAM, Thunderbolt 4, HDMI và Wi-Fi.
- Máy treo/sập nguồn khi tải cao dù đã loại trừ sạc, pin, SSD, màn và tản nhiệt.
Thông số kỹ thuật chính
| Tên sản phẩm | Main Lenovo Yoga Slim 7 15ILL9 CPU Intel Core Ultra 7 258V / U7258V 32GB NM-G141 |
|---|---|
| Dòng máy tương thích | Lenovo Yoga Slim 7 15ILL9 / Yoga Slim 7i Aura Edition 15ILL9 / mã máy 83HM, cần đối chiếu FRU/PN và dung lượng RAM onboard thực tế |
| Mã main | NM-G141 / LS570 NM-G141 Rev. 1.1 |
| FRU/PN tham khảo | 5B21P30312 theo nguồn linh kiện bản Yoga Slim 7 15ILL9 U7258V_32G NM-G141 |
| CPU | Intel Core Ultra 7 258V, 8 nhân gồm 4 P-core + 4 LP E-core, 8 luồng, P-core 2.2GHz, LP E-core 2.2GHz, P-core tối đa 4.8GHz, LP E-core tối đa 3.7GHz, 12MB Intel Smart Cache, Processor Base Power 17W, Maximum Turbo Power 37W |
| Tên CPU trên nguồn linh kiện | U7258V / U7 258V |
| Nền tảng | Intel V Series Core Ultra Processor Series 2, Lunar Lake, Intel SoC platform |
| GPU / VGA tích hợp | Intel Arc Graphics 140V, tối đa 64 TOPS, DirectX 12.2, hỗ trợ tối đa 3 màn hình độc lập gồm màn máy và 2 màn ngoài |
| NPU / AI | Intel AI Boost, NPU Peak TOPS 47, tổng AI TOPS tới 115, đạt nhóm Copilot+ PC theo cấu hình RAM và Windows 11 |
| RAM hỗ trợ | 16GB hoặc 32GB soldered LPDDR5X-8533, MoP memory, memory soldered to systemboard, no slots, dual-channel, không nâng cấp |
| Ổ cứng hỗ trợ | 1 ổ M.2 2242 SSD, hỗ trợ tới 1TB theo cấu hình Lenovo; giao tiếp PCIe 4.0 x4 NVMe |
| Khe SSD | 1 khe M.2 2242 PCIe 4.0 x4 |
| Card reader | Không có card reader |
| Cổng ngoài | 1 USB-A USB 5Gbps, 2 Thunderbolt 4 hỗ trợ USB PD 45-65W và DisplayPort 2.1, 1 HDMI 2.1 tối đa 4K@60Hz, 1 jack headphone/microphone combo 3.5mm |
| Màn hình IPS cảm ứng | 15.3 inch 2.8K WQXGA+ 2880 x 1800, in-cell touch IPS, 500nits, glossy anti-fingerprint, 16:10, 1500:1, 100% DCI-P3, 100% sRGB, 120Hz max, Eyesafe 2.0, Dolby Vision, DisplayHDR 400, glass, TCON |
| Màn hình OLED tùy cấu hình | 15.3 inch 2.8K WQXGA+ 2880 x 1800, non-touch OLED, 500nits, glossy anti-fingerprint, 16:10, 100000:1, 100% DCI-P3, 100% sRGB, 120Hz max, Eyesafe 2.0, Dolby Vision, DisplayHDR True Black 600, X-Rite factory calibration |
| Wi-Fi / Bluetooth | Wi-Fi 7 802.11be 2x2 + Bluetooth 5.4; phiên bản Bluetooth có thể thay đổi theo OS/driver |
| LAN | Không có Ethernet onboard |
| Camera | FHD 1080p + IR, E-shutter, fixed focus, ToF sensor, hỗ trợ Windows Hello facial recognition |
| Âm thanh | SoundWire, Cirrus Logic CS42L43 codec, 4 loa stereo gồm 2 woofer 2W + 2 tweeter 2W, Dolby Atmos, Smart Amplifier, quad microphone array |
| Bàn phím | 6-row keyboard, multimedia Fn keys, key travel 1.5mm, Copilot key, LED backlight |
| Touchpad | Buttonless glass surface multi-touch touchpad, Precision TouchPad, kích thước 80 x 135 mm |
| Bảo mật | Firmware TPM 2.0 integrated in SoC, không có fingerprint reader, BIOS passwords, E-shutter, IR camera for Windows Hello |
| Pin | 70Wh rechargeable Li-ion battery, hỗ trợ Rapid Charge Express |
| Sạc | 65W USB-C AC adapter, hỗ trợ PD 3.0, 100-240V, tùy thị trường có hoặc không kèm adapter |
| Kích thước | 343.8 x 235.4 x 13.9 mm |
| Trọng lượng | Từ khoảng 1.53 kg theo Lenovo |
| Màu sắc | Luna Grey |
| Vỏ máy | Aluminium top, aluminium bottom, anodized with sandblasting |
| Chứng nhận | Intel Evo Platform, MIL-STD-810H, Eyesafe Certified 2.0, TÜV Rheinland Low Blue Light Hardware Solution |
| Bảo hành | 1 đổi 1 trong 30 ngày; có gói bảo hành mở rộng lên tới 24 tháng |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Adapter USB-C 65W, 2 cổng Thunderbolt 4, pin 70Wh, nguồn chờ, IC PD, IC sạc, MOSFET đầu vào, nguồn chính. | Sửa nguồn đầu vào nếu lỗi khu vực nhẹ; thay main khi chập lan hoặc mất nhiều đường nguồn. |
| Không nhận sạc USB-C | Cáp sạc, adapter, 2 cổng Thunderbolt 4, IC PD, đường CC, pin, BIOS, firmware EC. | Sửa cổng/IC PD nếu lỗi đơn; thay main khi lỗi lan sang nguồn chính hoặc nền tảng CPU. |
| Treo logo Lenovo hoặc tự vào BIOS | SSD M.2 2242, BIOS, RAM onboard, nguồn SSD, đường PCIe, boot mode, firmware. | Nạp BIOS/kiểm SSD trước; thay main khi lỗi RAM onboard hoặc SoC. |
| Không nhận SSD M.2 2242 | SSD, socket M.2, nguồn SSD, BIOS, đường PCIe 4.0, firmware. | Sửa socket/nguồn SSD nếu lỗi khu vực; thay main khi mất đường PCIe từ nền tảng chính. |
| Lỗi RAM onboard | RAM LPDDR5X MoP/on-package, nguồn RAM, BIOS, nền SoC, nhiệt độ. | RAM onboard lỗi sâu thường cần thay main vì không có khe RAM rời để thay thử lâu dài. |
| Màn đen nhưng máy có nguồn | Màn 15.3 inch, cáp màn, nguồn màn, BIOS, Intel Arc 140V, HDMI, Thunderbolt 4 xuất hình. | Phân biệt lỗi màn/cáp với lỗi xuất hình trên main trước khi thay. |
| Không xuất HDMI hoặc Thunderbolt 4 | Cáp, màn ngoài, driver Intel Arc, BIOS, cổng HDMI 2.1, 2 cổng Thunderbolt 4, IC chuyển mạch. | Sửa cổng/IC liên quan nếu lỗi đơn; thay main khi lỗi lan sang nhiều cổng xuất hình. |
| Wi-Fi 7 hoặc Bluetooth lỗi | Driver, anten, module Wi-Fi, BIOS, nguồn cấp, socket/kết nối Wi-Fi trên bo. | Kiểm driver và anten trước; thay main khi lỗi nguồn hoặc đường tín hiệu sâu trên bo. |
| Máy vào nước | Khu vực USB-C, HDMI, USB-A, SSD, RAM onboard, BIOS, keyboard, audio, camera, touchpad. | Rà soát toàn máy vì nước có thể gây lỗi nhiều cụm cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc USB-C, SSD M.2 2242, RAM onboard, hình ảnh, HDMI, Thunderbolt 4, Wi-Fi 7 và tải CPU/GPU trước khi lắp vào máy.
Kỹ thuật viên Laptop LD test nguồn, sạc USB-C, SSD, RAM onboard, HDMI, Thunderbolt 4 và Intel Arc trước khi bàn giao
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc USB-C, pin, SSD, màn hình, RAM onboard, dữ liệu và lỗi xuất hình của khách.
-
Kiểm tra và khoanh vùng lỗi
Test adapter USB-C 65W, pin 70Wh, nguồn chờ, SSD M.2 2242, RAM LPDDR5X onboard, BIOS, màn hình, HDMI, Thunderbolt 4, USB-A, Wi-Fi, âm thanh và nhiệt độ.
-
Đối chiếu đúng main
Xác minh model Yoga Slim 7 15ILL9, mã 83HM, CPU Ultra 7 258V, mã U7258V, mã NM-G141, dung lượng RAM 32GB onboard, FRU/PN, mã PCB và bố trí cổng.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh tản nhiệt, tra keo khi cần, test nguồn, sạc, SSD, RAM onboard, màn hình, HDMI, Thunderbolt 4, Intel Arc, Wi-Fi, bàn phím, touchpad và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý dùng sạc USB-C đúng công suất, không cắm dock kém chất lượng và tránh dùng máy khi có dấu hiệu chập sạc hoặc nóng bất thường.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài cho dòng main ultrabook AI có RAM LPDDR5X onboard, SSD M.2 2242 và 2 Thunderbolt 4.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng, tự ý tháo sửa hoặc phát sinh lỗi mới ngoài bo mạch đã thay.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch Lenovo Yoga Slim 7 15ILL9 NM-G141 được bọc chống sốc, chống cong vênh và bảo vệ cụm CPU/RAM onboard trước khi gửi tỉnh.
Đóng gói main Lenovo Yoga Slim 7 15ILL9 NM-G141 chống sốc khi gửi tỉnh – khách nhận hàng, kiểm tra rồi thanh toán
Đánh giá khách hàng sau khi thay main Lenovo Yoga Slim 7 15ILL9
Khách lỗi không nhận sạc USB-C
Máy cắm sạc USB-C không báo, đổi adapter vẫn không nhận. Kỹ thuật kiểm 2 cổng Thunderbolt 4 và IC PD, xác định lỗi sâu trên main nên thay đúng bo NM-G141, máy sạc và xuất hình USB-C ổn định.
Khách lỗi treo logo Lenovo
Máy treo logo, thay SSD vẫn lỗi. Sau khi kiểm BIOS, RAM onboard và nguồn SSD, kỹ thuật xác định main lỗi không ổn định. Thay main xong máy boot nhanh, nhận SSD và chạy ổn.
Khách máy vào nước
Máy bị oxy hóa vùng USB-C, HDMI, USB-A và nguồn chờ. Sau khi kiểm tra, bo cũ vẫn chập lại nên khách chọn thay main để ổn định lâu dài, có phiếu bảo hành rõ ràng.
Câu hỏi thường gặp
U7258V là CPU gì?
U7258V là cách ghi rút gọn trên nguồn linh kiện cho Intel Core Ultra 7 258V. CPU này có 8 nhân gồm 4 P-core và 4 LP E-core, 8 luồng, 12MB cache, P-core tối đa 4.8GHz và LP E-core tối đa 3.7GHz.
NM-G141 dùng cho máy nào?
NM-G141 là mã main gặp trên Lenovo Yoga Slim 7 15ILL9. Nguồn BIOS kỹ thuật ghi LS570 NM-G141 Rev. 1.1, còn nguồn linh kiện ghi Yoga Slim 7 15ILL9 U7258V_32G NM-G141.
Main này có RAM rời không?
Không. Yoga Slim 7 15ILL9 dùng RAM LPDDR5X-8533 MoP/on-package hàn trên main, không có khe RAM và không nâng cấp RAM được.
Bản anh gửi là 16GB hay 32GB RAM?
Nguồn linh kiện đang thấy ghi U7258V_32G NM-G141, tức bản 32GB RAM onboard. Khi nhập hàng vẫn nên kiểm tem FRU/PN thực tế để tránh nhầm bản 16GB.
Máy có VGA rời không?
Không. Dòng này dùng Intel Arc Graphics 140V tích hợp trong nền Core Ultra 7 258V, không có VGA rời NVIDIA/AMD.
Máy có mấy khe SSD?
Lenovo PSREF ghi Yoga Slim 7 15ILL9 có 1 khe M.2 2242 PCIe 4.0 x4, hỗ trợ 512GB hoặc 1TB theo cấu hình Lenovo.
Yoga Slim 7 15ILL9 có LAN RJ45 hoặc card reader không?
Không. PSREF ghi máy không có Ethernet onboard và không có card reader. Cổng ngoài gồm USB-A, 2 Thunderbolt 4, HDMI 2.1 và jack audio 3.5mm.
Màn Yoga Slim 7 15ILL9 là IPS hay OLED?
Tùy SKU. Có bản 15.3 inch 2.8K IPS in-cell touch 500nits 120Hz và có bản 15.3 inch 2.8K OLED non-touch 500nits 120Hz. Khi thay main cần kiểm mã máy/mã màn thực tế.
Không nhận Thunderbolt 4 có chắc hỏng main không?
Chưa chắc. Cần kiểm sạc, cáp, dock, driver Intel, BIOS, cổng USB-C, IC PD và đường DisplayPort trước khi kết luận hỏng main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD kiểm tra rồi thanh toán theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
