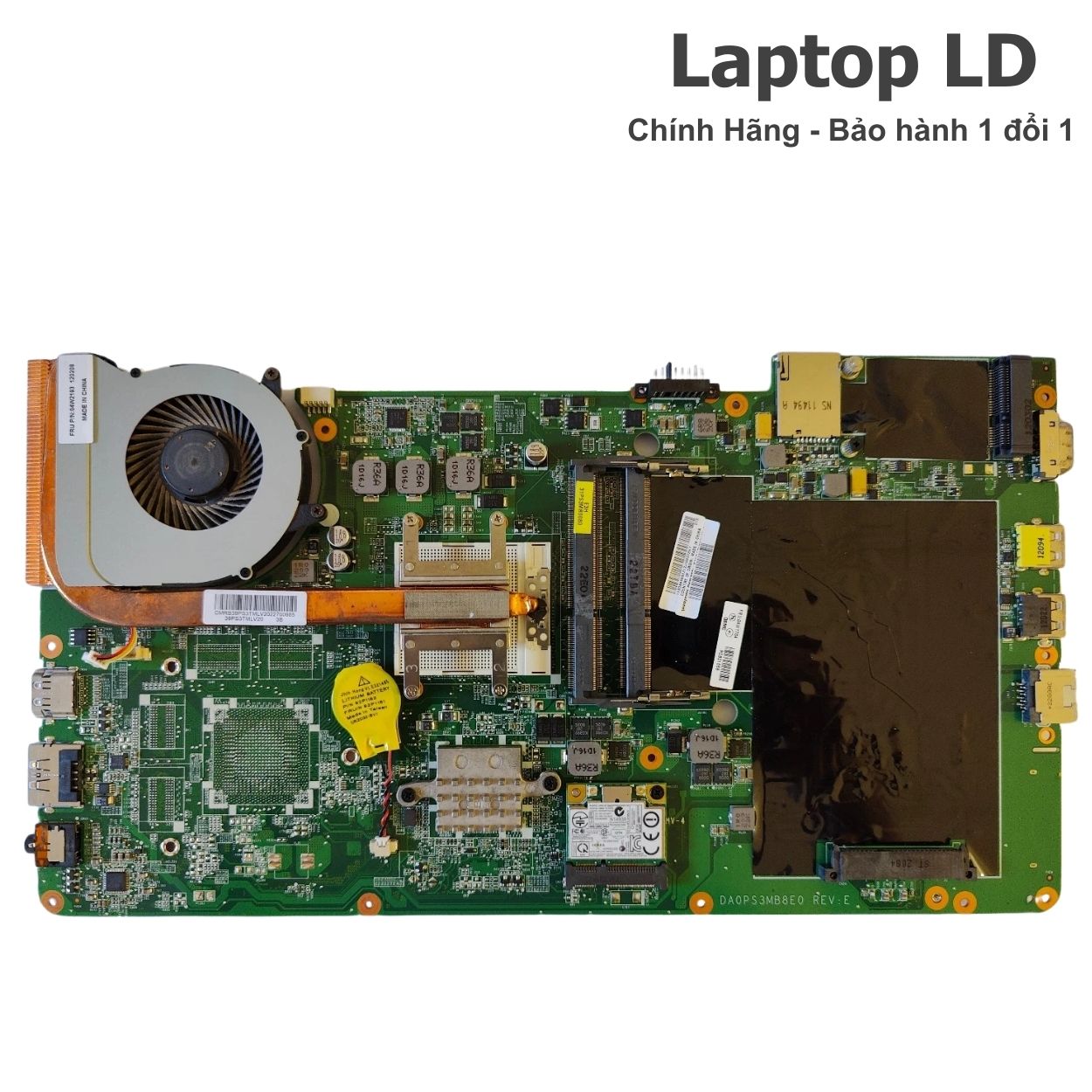

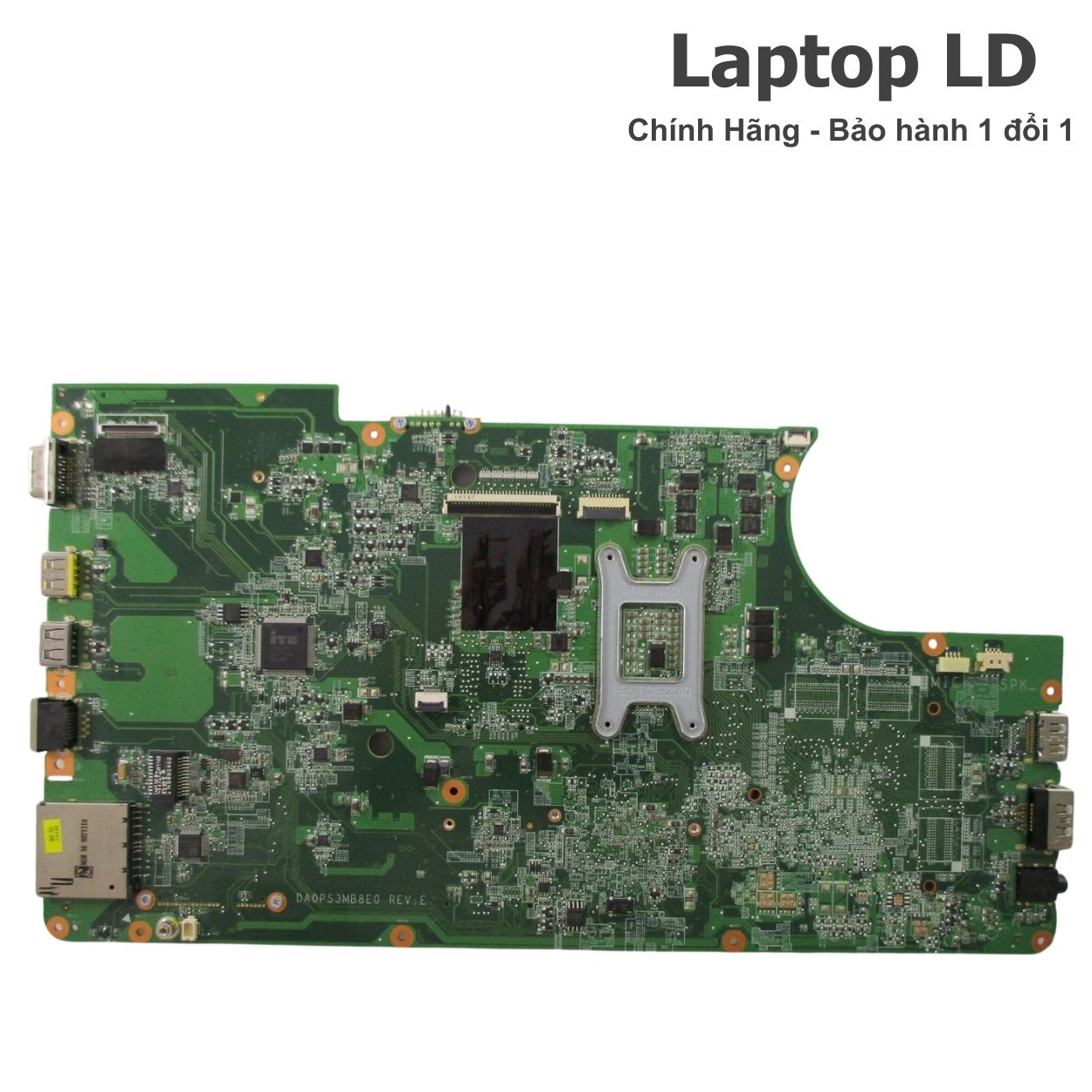

Main Lenovo ThinkPad Edge E320 | E325 – bo mạch chủ DA0PS3MB8E0 REV: E (ThinkPad 13.3" dòng doanh nghiệp)
Bo mạch chủ laptop dành cho Lenovo ThinkPad Edge E320 / E325 sử dụng motherboard mã DA0PS3MB8E0 REV: E. Đây là dòng ThinkPad 13.3" nổi tiếng vì bàn phím gõ “đã tay”, độ bền khung tốt và các cổng kết nối phục vụ công việc (LAN, VGA, USB…). Edge E320/E325 thường được chọn cho môi trường văn phòng – học tập – làm việc di động, chạy ứng dụng cơ bản đến đa nhiệm vừa phải. Khi main laptop gặp lỗi nguồn, lỗi sạc, lỗi giao tiếp RAM/SATA hoặc lỗi cụm I/O, thay đúng bo mạch chủ laptop DA0PS3MB8E0 giúp máy hoạt động ổn định trở lại và hạn chế lỗi phát sinh lặp theo thời gian sử dụng.
👉 Phù hợp thay thế khi bo mạch hệ thống ThinkPad Edge E320/E325 gặp: không lên nguồn, bật lên rồi tắt, lên nguồn nhưng không hiển thị, sạc chập chờn, nhận HDD/SSD không ổn định, mất một nhóm cổng kết nối hoặc máy treo – tự tắt khi dùng lâu.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop ThinkPad Edge E320/E325 (DA0PS3MB8E0 REV: E)?
Không phải lỗi nào cũng cần thay motherboard. Bạn nên cân nhắc thay bo mạch DA0PS3MB8E0 khi gặp các trường hợp sau:
- Nhấn nút nguồn nhưng máy không phản hồi (đèn/quat không hoạt động) hoặc bật lên 2–10 giây rồi tắt theo nhịp.
- Máy có dấu hiệu lên nguồn nhưng màn hình đen, không vào BIOS/boot menu dù đã thử loại trừ RAM/ổ lưu trữ.
- Sạc không ổn định: nhận sạc theo tư thế, báo sạc lúc có lúc không, hoặc không nhận pin dù pin còn tốt.
- Ổ HDD/SSD SATA nhận chập chờn, hay rớt ổ khi sao chép dữ liệu dung lượng lớn hoặc khi di chuyển máy.
- Máy treo/đơ, tự tắt khi họp online, mở nhiều tab, hoặc dùng liên tục (thường liên quan nhiệt + cấp nguồn khối xử lý).
- Cổng USB/LAN/VGA hoạt động không đều (cổng nhận cổng không), hoặc chập chờn khi cắm rút nhiều lần.
- Mainboard laptop bị ẩm nước/oxy hóa lan, cháy linh kiện nguồn, đứt đường mạch khiến lỗi tái diễn.
Lợi ích khi thay bo mạch chủ DA0PS3MB8E0 tại Laptop LD
- Bo mạch đúng mã DA0PS3MB8E0 REV: E, đúng dòng ThinkPad Edge E320 / E325.
- Kiểm tra tương thích theo cấu hình máy trước khi lắp: RAM, SATA 2.5", VGA/LAN/USB.
- Hạn chế rủi ro do board khác mã/khác layout cổng dù nhìn gần giống, ưu tiên độ ổn định khi dùng lâu.
- Test theo checklist thực tế: sạc – nhận pin, nhận SATA, xuất hình, USB, LAN, audio và chạy tải theo thời gian.
- Bảo hành 1 đổi 1 trong 30 ngày (lỗi phần cứng theo chính sách).
Lỗi thường gặp trên bo mạch hệ thống ThinkPad Edge E320/E325 (DA0PS3MB8E0)
- Jack sạc lỏng gây sạc chập chờn, máy báo sạc theo tư thế: thường liên quan cụm DC-IN và mạch bảo vệ/đường sạc.
- Máy lên nguồn nhưng không ra hình, cần tách kiểm tra theo nhánh RAM và nhánh xuất hình (màn trong + VGA) theo từng kênh.
- Ổ SATA nhận chập chờn, copy file lớn dễ rớt ổ hoặc treo: hay liên quan đường SATA/nguồn cấp ổ hoặc tiếp xúc caddy khi máy bị rung nhẹ.
- Cổng LAN lúc nhận lúc không, phải cắm lại nhiều lần: đặc trưng máy dùng văn phòng cắm LAN thường xuyên, dễ mỏi chân/cụm I/O.
- USB nhận thiết bị chập chờn (nhất là ổ cứng ngoài): có thể do cấp nguồn cổng yếu hoặc lỗi cụm I/O sau va chạm cạnh hông.
- Máy chạy lâu nóng rồi treo/tắt: tản nhiệt bẩn/keo khô khiến nhiệt dâng nhanh, ảnh hưởng độ ổn định của main laptop khi làm việc liên tục.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard ThinkPad Edge E320/E325 đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Thay mainboard laptop ThinkPad Edge E320/E325 là thao tác can thiệp sâu. Dòng ThinkPad có nhiều cáp mỏng (bàn phím, touchpad, nút nguồn) và khung chắc, cần làm đúng thứ tự để tránh rách cáp hoặc gãy ngàm:
- Ngắt nguồn hoàn toàn: tắt máy, rút adapter 20V, tháo pin (pin rời tùy máy) để đảm bảo an toàn.
- Tháo đáy máy, phân loại ốc theo vị trí; tháo HDD/SSD SATA 2.5", tháo RAM, tháo card Wi-Fi (nếu cần thao tác rộng).
- Tháo bàn phím theo ngàm/ốc cố định, rút cáp bàn phím đúng khóa; sau đó tháo palmrest để lộ khu vực bo mạch chủ laptop.
- Ngắt các cáp theo thứ tự: cáp touchpad, cáp loa, cáp nút nguồn, cáp USB board (nếu tách rời), cáp màn hình… đúng chiều khóa để tránh rách cáp.
- Tháo cụm tản nhiệt, vệ sinh quạt/heatsink và thay keo tản nhiệt; kiểm tra bụi bám vì đây là nguyên nhân làm nóng gây treo/tắt.
- Tháo motherboard cũ và lắp mainboard laptop DA0PS3MB8E0 REV: E; cố định khung đúng vị trí, kiểm tra chân cổng thẳng và không bị kênh.
- Test sơ bộ trước khi ráp kín: lên nguồn, vào BIOS, nhận RAM/ổ SATA, thử xuất hình; sau đó ráp hoàn thiện và chạy kiểm tra tải.
Khuyến nghị không tự thay tại nhà nếu thiếu dụng cụ và kinh nghiệm tháo lắp, vì cắm lệch cáp hoặc lắp sai ốc có thể làm lỗi cổng I/O hoặc chạm mạch.
Thông số kỹ thuật bo mạch chủ ThinkPad Edge E320/E325 (DA0PS3MB8E0 REV: E)
| Mã bo mạch | DA0PS3MB8E0 REV: E |
|---|---|
| Dòng máy | Lenovo ThinkPad Edge E320 / E325 |
| Kích thước màn | 13.3 inch LED |
| Nền tảng | Intel Sandy Bridge (E320) hoặc AMD Brazos (E325) – tùy phiên bản máy |
| CPU |
E320: Intel Core i3 / i5 (Gen 2 – Sandy Bridge) (tùy cấu hình) E325: AMD E-Series APU (thường gặp E-350/E-450 tùy cấu hình) dạng BGA (tùy phiên bản) |
| Chipset / PCH / FCH |
E320: Intel HM65 (thường gặp) – (tùy phiên bản) E325: AMD Hudson FCH (tùy phiên bản) |
| GPU |
E320: Intel HD Graphics 3000 (tùy cấu hình) E325: AMD Radeon HD Graphics tích hợp theo APU (tùy cấu hình) |
| Khe RAM |
2 khe SO-DIMM DDR3 Bus phổ biến 1066MHz / 1333MHz (tùy nền tảng) Dung lượng tối đa thường gặp 8GB / 16GB (tùy phiên bản) |
| Lưu trữ |
1 khe SATA 2.5 inch HDD 2.5" • SSD SATA 2.5" |
| Độ phân giải | 1366×768 (HD) |
| Cổng kết nối |
USB 2.0 USB 3.0 (tùy phiên bản) VGA (D-Sub) LAN RJ45 Audio jack 3.5mm Đọc thẻ SD/Media (tùy phiên bản) |
| Kết nối mạng |
LAN Ethernet Wi-Fi 802.11 b/g/n (tùy card theo máy) Bluetooth (tùy card theo máy) |
| Âm thanh | HD Audio (tùy codec theo phiên bản) |
| Tản nhiệt | Quạt + heatsink + ống đồng |
| Adapter |
20V 65W |
Lưu ý: ThinkPad Edge E320/E325 có thể khác nhau theo nền tảng (Intel/AMD) và layout linh kiện. Khi thay cần đối chiếu đúng phiên bản thực tế của máy theo mainboard laptop DA0PS3MB8E0.
Kinh nghiệm thay bo mạch chủ ThinkPad Edge E320/E325
- Kiểm tra adapter 20V và tình trạng jack sạc trước khi kết luận lỗi nguồn trên motherboard (jack lỏng dễ gây sạc chập chờn).
- Test RAM theo từng khe SO-DIMM (đổi vị trí thanh RAM) để loại trừ lỗi khe/tiếp xúc gây boot chập chờn.
- Kiểm tra lỗi rớt ổ bằng cách thử SSD/HDD khác và test copy file lớn để phân biệt lỗi ổ hay lỗi đường SATA trên bo mạch chủ laptop.
- Vệ sinh quạt và thay keo tản nhiệt khi thay main laptop, vì form 13.3" tản nhiệt nhỏ, bụi bám lâu dễ gây nóng và treo/tắt.
- Test LAN và VGA kỹ (cắm/rút nhiều lần), vì đây là nhóm cổng dùng “thường xuyên” của ThinkPad khi làm việc.
Quy trình thay mainboard laptop ThinkPad Edge E320/E325 tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Tiếp nhận máy, kiểm tra tổng thể theo triệu chứng: nguồn vào, sạc, hiển thị, nhận RAM/ổ SATA, tình trạng cổng USB/LAN/VGA.
- Khoanh vùng lỗi: loại trừ lỗi RAM/ổ/adapter/pin; kiểm tra dấu hiệu oxy hóa, chạm mạch, cháy linh kiện ở khu vực nguồn và I/O.
- Tháo máy đúng quy trình: tháo pin – tháo đáy – tháo HDD/SSD – tháo RAM – tháo bàn phím/palmrest – ngắt cáp và tách bo mạch hệ thống.
- Vệ sinh cụm tản nhiệt, làm sạch bụi quạt/heatsink, thay keo tản nhiệt và kiểm tra tình trạng ống đồng/tản nhiệt.
- Lắp bo mạch chủ laptop DA0PS3MB8E0 REV: E, cố định khung và kiểm tra đúng vị trí cáp màn hình, cáp touchpad, cáp nút nguồn, cáp USB.
- Test sơ bộ trước khi ráp kín: vào BIOS, nhận RAM, nhận ổ SATA, thử xuất hình VGA, test nhanh USB/LAN bằng thiết bị thực tế.
- Ráp hoàn thiện, chạy test theo checklist và theo dõi ổn định (nhiệt độ, tải, sao chép dữ liệu) trước khi bàn giao.
Checklist test sau khi thay
- Test nguồn & sạc: nhận adapter 20V, sạc ổn định; thử rung nhẹ jack để kiểm tra tình trạng “sạc theo tư thế”; kiểm tra nhận pin và trạng thái sạc/xả.
- Test SATA: nhận HDD/SSD, copy file dung lượng lớn liên tục để kiểm tra rớt ổ/đứng máy theo nhịp; theo dõi độ ổn định khi thao tác lâu.
- Test RAM: kiểm tra nhận đủ dung lượng; thử từng khe SO-DIMM và khởi động lại nhiều lần để bắt lỗi ngẫu nhiên.
- Test hiển thị: màn hình trong ổn định; test xuất hình VGA với màn ngoài (vì Edge E320/E325 thường dùng VGA ở văn phòng/lớp học).
- Test USB: kiểm tra từng cổng bằng chuột/USB/ổ cứng ngoài; theo dõi cấp nguồn ổn định khi cắm thiết bị ngốn điện.
- Test LAN: cắm dây mạng, kiểm tra link ổn định, truyền dữ liệu thử để bắt lỗi “lúc nhận lúc không” theo cổng.
- Test âm thanh: loa, jack tai nghe/mic; kiểm tra nhận thiết bị ngoại vi cơ bản.
- Chạy liên tục 20–30 phút với nhiều tác vụ (mở ứng dụng, xem video, copy dữ liệu) để theo dõi nhiệt độ và độ ổn định tổng thể của mainboard laptop.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop ThinkPad Edge E320/E325 bao nhiêu?
Chi phí thay bo mạch chủ laptop ThinkPad Edge E320/E325 (DA0PS3MB8E0 REV: E) phụ thuộc vào phiên bản bo mạch theo nền tảng (Intel/AMD), tình trạng linh kiện và cấu hình thực tế của máy. Trung tâm kiểm tra và báo giá trước khi thay thế để tránh sai phiên bản.
- Giá bao gồm công thay, vệ sinh tản nhiệt và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện, thống nhất phương án trước khi lắp.
- Không phát sinh chi phí nếu không đồng ý thay.
Để có giá chính xác, bạn nên mang máy đến trung tâm để kiểm tra đúng phiên bản motherboard DA0PS3MB8E0 theo máy.
Thay motherboard ThinkPad Edge E320/E325 có lấy ngay không?
Nếu có sẵn bo mạch hệ thống DA0PS3MB8E0 REV: E đúng phiên bản, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần đúng biến thể theo nền tảng và layout linh kiện, kỹ thuật sẽ thông báo phương án phù hợp trước khi tiến hành.
- Kiểm tra – tư vấn theo đúng lỗi thực tế của main laptop.
- Thay mainboard laptop, vệ sinh tản nhiệt và test theo checklist đầy đủ.
- Bàn giao sau khi xác nhận máy hoạt động ổn định và cổng I/O hoạt động đều.
Motherboard DA0PS3MB8E0 chính hãng & cam kết kỹ thuật
Bo mạch DA0PS3MB8E0 REV: E sử dụng tại Laptop LD là linh kiện đúng mã, lắp đặt và test đầy đủ sau khi thay.
- Kiểm tra nguồn vào 20V, mạch sạc và tình trạng jack nguồn trước khi bàn giao.
- Test nhận RAM theo từng khe, test SATA bằng thao tác copy file lớn để hạn chế lỗi rớt ổ khi dùng thực tế.
- Test xuất hình (màn trong + VGA), test USB, LAN, audio theo checklist và chạy tải theo dõi ổn định.
- Bảo hành 1 đổi 1 trong 30 ngày nếu lỗi phần cứng (theo chính sách).
Tư vấn – kiểm tra – báo giá trước khi thay. Hỗ trợ giao hàng toàn quốc.
Đánh giá khách hàng
Khách làm văn phòng: “Edge E320 của mình hay báo sạc theo tư thế, có lần đang làm thì đứng máy và không nhận ổ. Thay bo mạch chủ laptop xong máy lên ổn định, cắm LAN làm việc liên tục không bị rớt.”
Phản hồi kỹ thuật: “Đã test sạc 20V theo tư thế jack, test RAM theo từng khe, test SATA copy file lớn, test VGA với màn ngoài, test LAN truyền dữ liệu và chạy tải liên tục trước khi bàn giao.”
Câu hỏi thường gặp
DA0PS3MB8E0 REV: E dùng cho E320 và E325 có giống nhau hoàn toàn không?
ThinkPad Edge E320/E325 có thể khác nền tảng (Intel/AMD) tùy phiên bản. Khi thay mainboard laptop cần đối chiếu đúng phiên bản thực tế của máy theo mã bo mạch và layout linh kiện để đảm bảo tương thích và hoạt động ổn định.
Thay motherboard có ảnh hưởng dữ liệu ổ cứng không?
Dữ liệu nằm trên HDD/SSD. Khi thay bo mạch hệ thống, ổ lưu trữ vẫn giữ nguyên; dữ liệu không tự mất nếu ổ không hỏng.
Vì sao ThinkPad Edge E320/E325 cần test kỹ LAN và VGA sau khi thay?
Dòng Edge thường dùng LAN và VGA trong môi trường văn phòng/lớp học. Nếu cụm I/O hoặc đường tín hiệu không ổn định, lỗi sẽ xuất hiện theo kiểu “lúc được lúc không” khi cắm/rút nhiều lần, vì vậy cần test thực tế LAN truyền dữ liệu và VGA với màn ngoài trước khi bàn giao.
