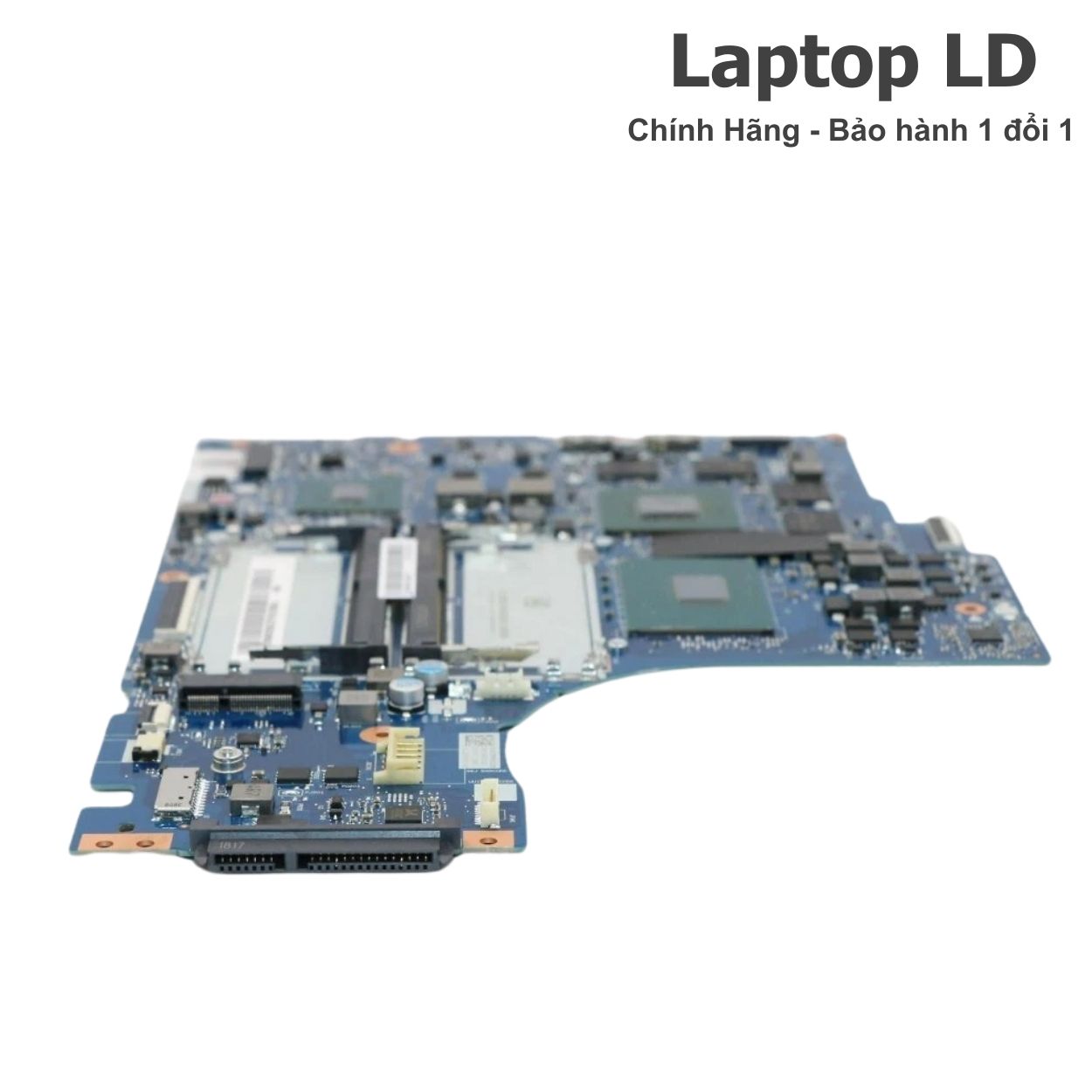

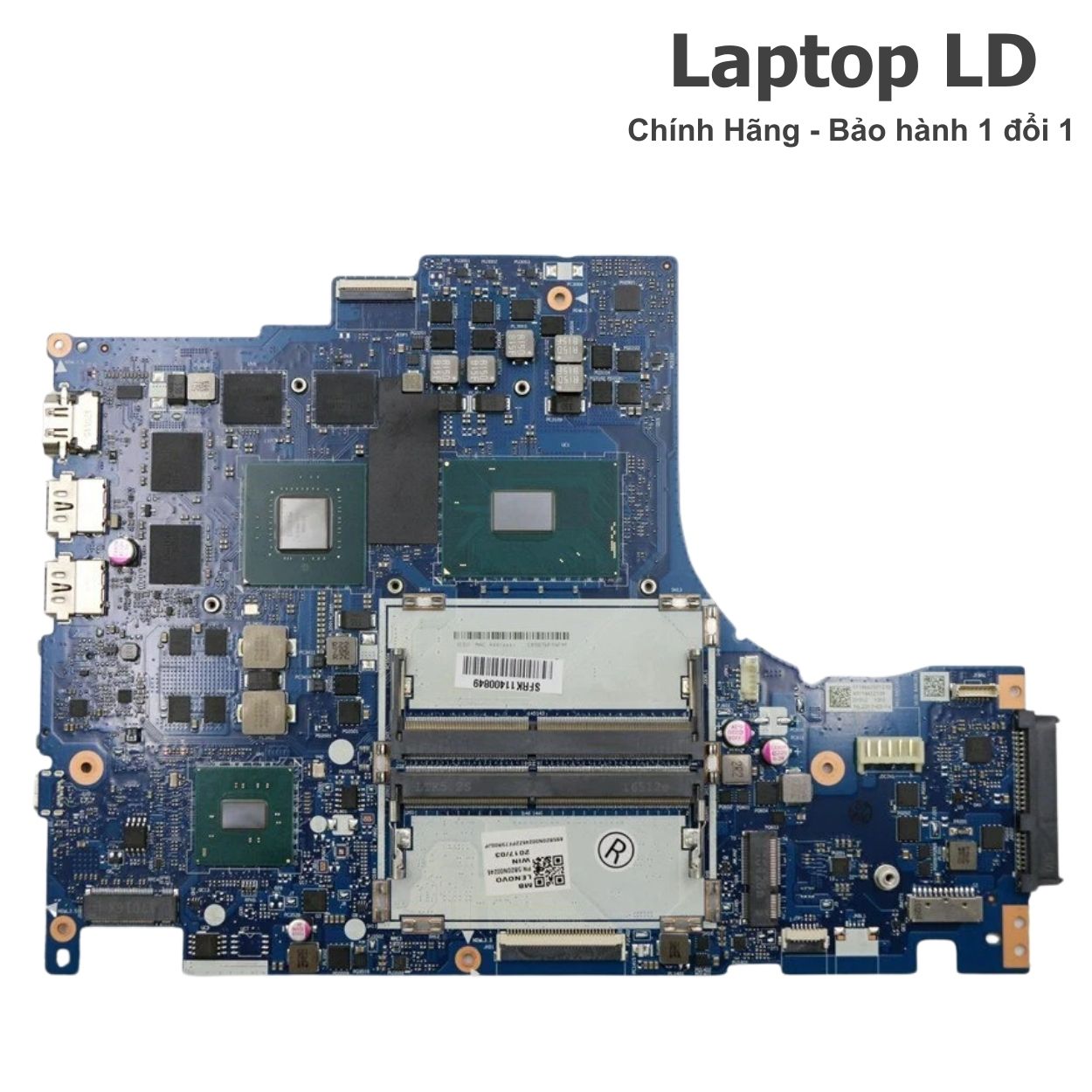

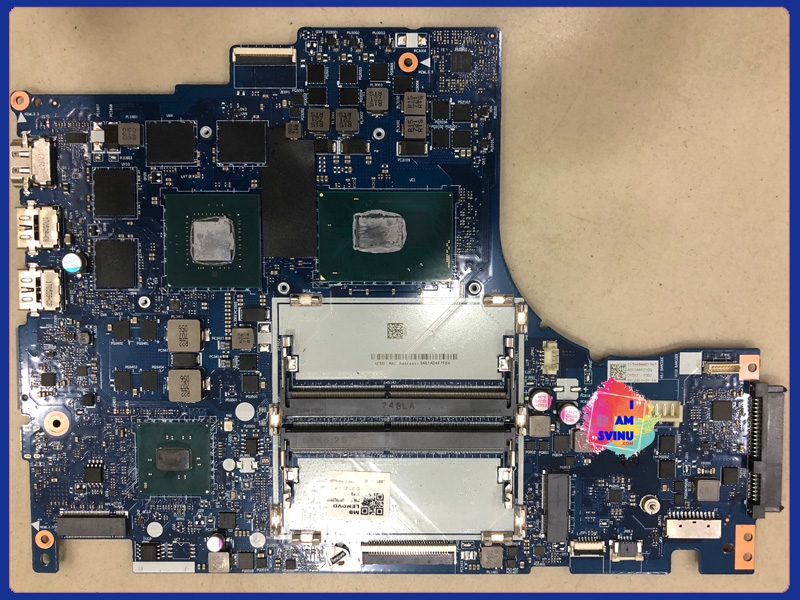

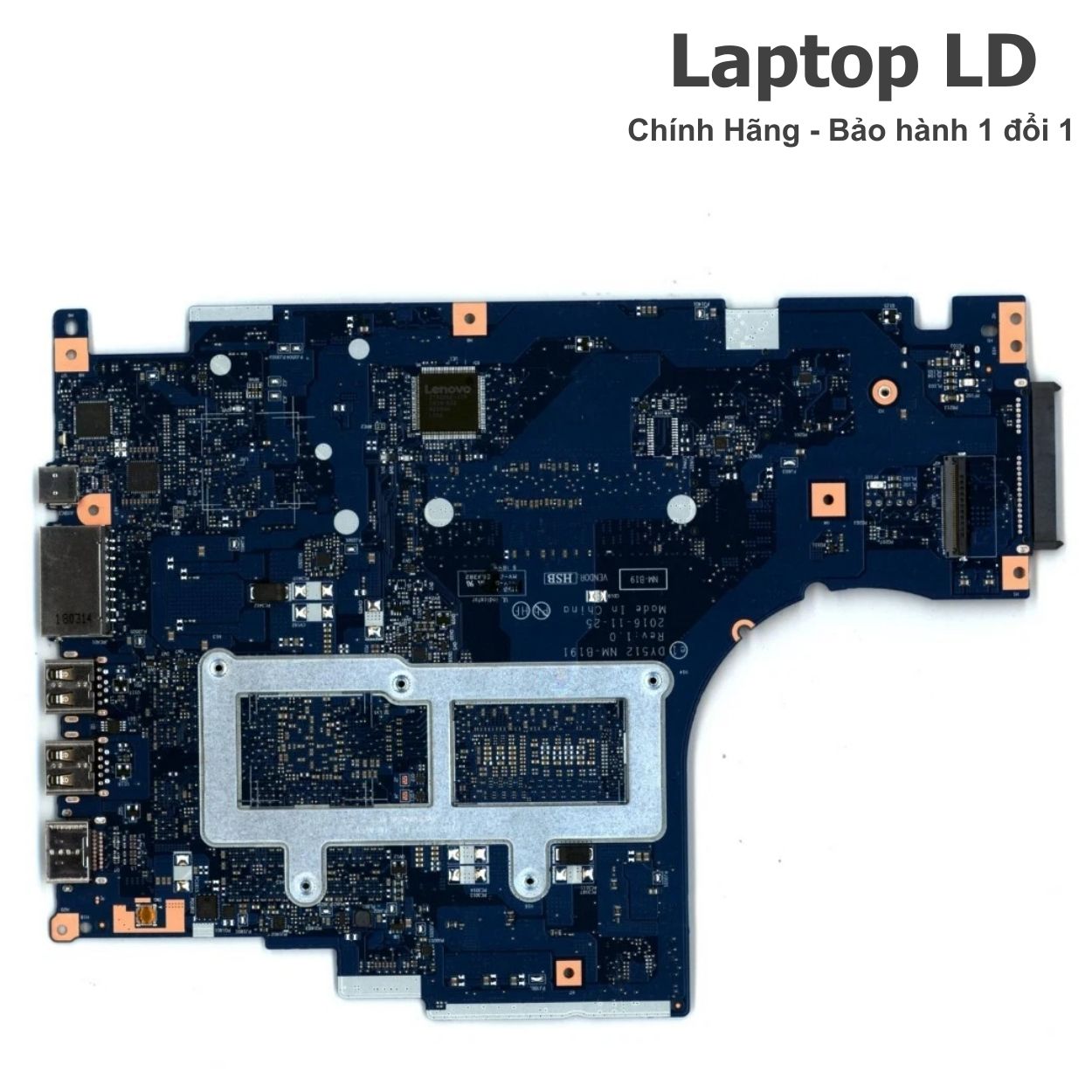

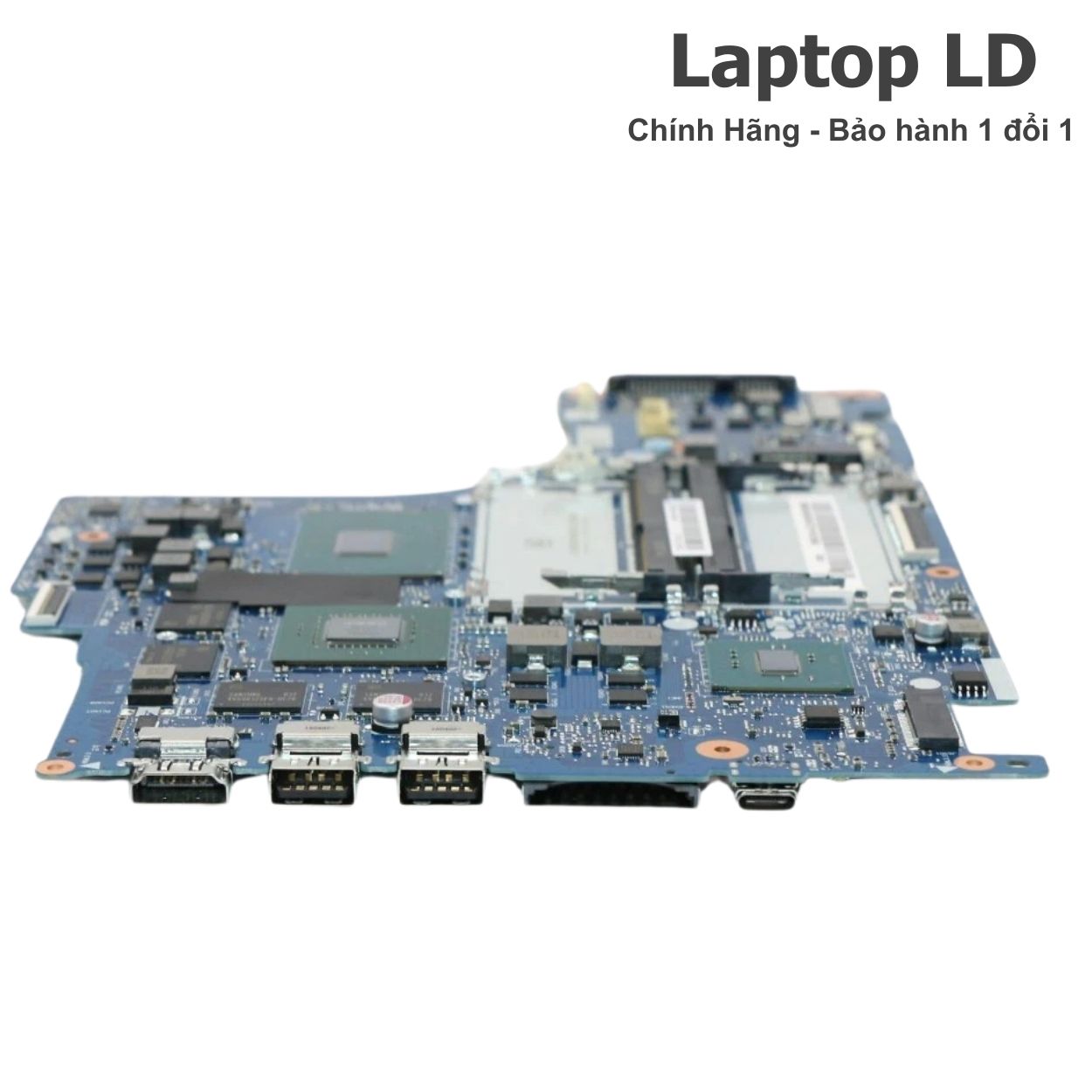

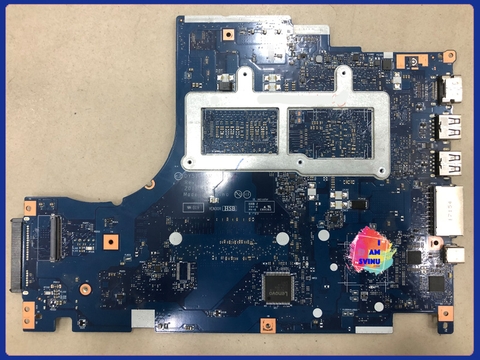

Main Lenovo Legion R720 / Legion Y520-15IKBN – bo mạch chủ laptop NM-191 (Intel Core i7-7700HQ)
Bo mạch chủ laptop Lenovo Legion R720 và Legion Y520-15IKBN sử dụng motherboard mã NM-191, tích hợp CPU Intel Core i7-7700HQ thuộc dòng hiệu năng cao Kaby Lake-H với 4 nhân 8 luồng. Đây là dòng main laptop chuyên dùng cho laptop gaming Legion, hỗ trợ GPU rời NVIDIA GTX, RAM DDR4 tốc độ cao và ổ SSD M.2 NVMe, đáp ứng tốt nhu cầu chơi game, đồ họa và đa nhiệm nặng.
👉 Phù hợp thay thế khi main laptop Legion R720 / Y520 bị lỗi GPU, lỗi không nhận SSD NVMe, không nhận RAM hoặc không hiển thị hình ảnh.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Lenovo Legion R720 / Y520-15IKBN NM-191?
Main laptop NM-191 cần thay khi xuất hiện các lỗi phần cứng nghiêm trọng:
- Máy bật nguồn nhưng không hiển thị hình ảnh do lỗi GPU rời.
- Không nhận SSD M.2 NVMe hoặc ổ SATA.
- Không nhận RAM hoặc nhận thiếu dung lượng.
- Máy tự tắt khi chơi game do lỗi mạch nguồn CPU/GPU.
- Không lên nguồn do lỗi mạch nguồn chính.
Lợi ích khi thay bo mạch chủ NM-191 tại Laptop LD
- Mainboard laptop đúng mã NM-191, đúng dòng Legion R720 / Y520.
- Tương thích hoàn toàn với RAM DDR4 và SSD NVMe.
- Hỗ trợ đầy đủ GPU rời NVIDIA GTX.
- Test kỹ trước khi bàn giao.
- Bảo hành 1 đổi 1 trong 30 ngày.
Lỗi thường gặp trên bo mạch chủ laptop Lenovo Legion R720 / Y520-15IKBN NM-191
- Lỗi GPU NVIDIA GTX gây không hiển thị hình ảnh hoặc treo khi chơi game.
- Không nhận SSD M.2 NVMe do lỗi khe SSD hoặc chipset.
- Lỗi không nhận RAM do lỗi khe RAM DDR4.
- Máy bật nguồn rồi tắt do lỗi VRM cấp nguồn CPU hoặc GPU.
- Máy không lên nguồn do lỗi mạch nguồn chính.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard Lenovo Legion R720 / Y520-15IKBN đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Dòng Legion có thiết kế tản nhiệt kép, việc thay mainboard cần thực hiện đúng trình tự:
- Ngắt nguồn và tháo pin.
- Tháo ổ cứng SATA, SSD M.2 và RAM.
- Tháo hệ thống tản nhiệt CPU và GPU.
- Ngắt toàn bộ cáp kết nối.
- Tháo mainboard laptop khỏi khung máy.
- Lắp mainboard NM-191 mới và test toàn bộ chức năng.
Khuyến nghị kỹ thuật viên thực hiện để đảm bảo an toàn.
Thông số kỹ thuật bo mạch chủ Lenovo Legion R720 / Y520-15IKBN NM-191
| Mã bo mạch | NM-191 |
|---|---|
| Dòng máy | Lenovo Legion R720 / Y520-15IKBN |
| CPU |
Intel Core i7-7700HQ 4 nhân • 8 luồng Xung cơ bản 2.80GHz • Turbo 3.80GHz Cache 6MB • TDP 45W Dạng BGA hàn trực tiếp |
| GPU |
Intel HD Graphics 630 NVIDIA GeForce GTX 1050 / GTX 1050Ti |
| RAM |
2 khe SO-DIMM DDR4 Bus 2133MHz / 2400MHz Dung lượng tối đa 32GB |
| Lưu trữ |
1 khe SSD M.2 SATA / PCIe NVMe 1 khe SATA 2.5 inch |
| Màn hình |
15.6 inch Full HD 1920×1080 |
| Cổng kết nối |
USB 3.0 USB 2.0 HDMI LAN RJ45 Audio jack |
| Kết nối mạng |
LAN Gigabit Ethernet Wi-Fi 802.11 ac Bluetooth |
| Âm thanh | Realtek HD Audio |
| Adapter | 20V • 135W |
Lưu ý: Mainboard hỗ trợ SSD NVMe và GPU rời GTX.
Kinh nghiệm thay bo mạch chủ Lenovo Legion R720 / Y520-15IKBN
- Test GPU rời NVIDIA GTX.
- Kiểm tra SSD M.2 NVMe và ổ SATA.
- Test từng khe RAM DDR4.
- Vệ sinh hệ thống tản nhiệt kép.
- Chạy stress test CPU và GPU.
Quy trình thay mainboard laptop Lenovo Legion R720 / Y520-15IKBN tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Kiểm tra xác định lỗi GPU, RAM và SSD.
- Tháo mainboard laptop cũ.
- Lắp mainboard NM-191 mới.
- Test toàn bộ chức năng.
- Bàn giao sau khi test ổn định.
Checklist test sau khi thay
- Test nhận RAM và dung lượng đầy đủ.
- Test nhận SSD NVMe và ổ SATA.
- Test GPU NVIDIA GTX.
- Test USB, HDMI, LAN và Wi-Fi.
- Test hoạt động ổn định khi chạy tải cao.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop Lenovo Legion R720 / Y520-15IKBN bao nhiêu?
Chi phí thay main laptop phụ thuộc vào tình trạng và phiên bản linh kiện.
- Kiểm tra miễn phí.
- Báo giá trước khi thay.
- Không phát sinh chi phí.
Thay motherboard Lenovo Legion R720 / Y520-15IKBN có lấy ngay không?
Nếu có sẵn mainboard NM-191, thời gian thay và test hoàn tất trong ngày.
Motherboard Lenovo Legion NM-191 chính hãng & cam kết kỹ thuật
- Mainboard laptop đúng mã.
- Test đầy đủ chức năng.
- Bảo hành 1 đổi 1 trong 30 ngày.
Tư vấn – kiểm tra – báo giá trước khi thay.
Đánh giá khách hàng
Người dùng tại Quận Thủ Đức, TP.HCM: “Laptop Legion Y520 bị lỗi GPU GTX 1050, thay mainboard NM-191 xong máy hoạt động ổn định và chơi game bình thường.”
Người dùng tại Cầu Giấy, Hà Nội: “Máy không nhận SSD NVMe và không khởi động được, sau khi thay bo mạch chủ đúng model thì máy nhận ổ và chạy ổn định.”
Câu hỏi thường gặp
Main NM-191 có hỗ trợ SSD NVMe không?
Có. Mainboard hỗ trợ SSD M.2 NVMe và SATA.
Mainboard có nâng cấp RAM được không?
Có. Mainboard hỗ trợ nâng cấp RAM DDR4 lên đến 32GB.
CPU i7-7700HQ có thay được không?
Không. CPU được hàn trực tiếp trên bo mạch chủ laptop.
