Thay main Lenovo IdeaPad Slim 3 15AMN8 Ryzen 5 7520U NM-F061 đúng mã
Đúng nền bo mạch NM-F061 Rev 1.0, CPU AMD Ryzen 5 7520U, Radeon 610M tích hợp, RAM LPDDR5 hàn trên main và một khe SSD M.2 2242. Nội dung tập trung vào bản IdeaPad Slim 3 15AMN8 dùng Ryzen 5 7520U, giúp nhận biết đúng biến thể RAM 4GB, 8GB hoặc 16GB onboard, cụm nguồn sạc đầu tròn 65W, USB-C có Power Delivery/DisplayPort, màn hình 15,6 inch và các đầu cáp đặc trưng của dòng máy.
- NM-F061 Rev 1.0
- Ryzen 5 7520U
- Radeon 610M
- RAM LPDDR5 onboard
- SSD M.2 2242
- USB-C PD + DP
Xác thực kỹ thuật: cấu hình nền của IdeaPad Slim 3 15AMN8 được rà soát theo Lenovo PSREF và thông số AMD Ryzen 5 7520U. Mã bo mạch NM-F061 Rev 1.0 xuất hiện trên nền LCFC dùng cho 15AMN8; ký hiệu phụ trên tài liệu sửa chữa có thể gặp KS483/KS583 hoặc KV481/KV581, vì vậy mã NM-F061, revision PCB, dung lượng RAM hàn và hình dạng đầu cáp là các dấu hiệu nhận diện quan trọng nhất.

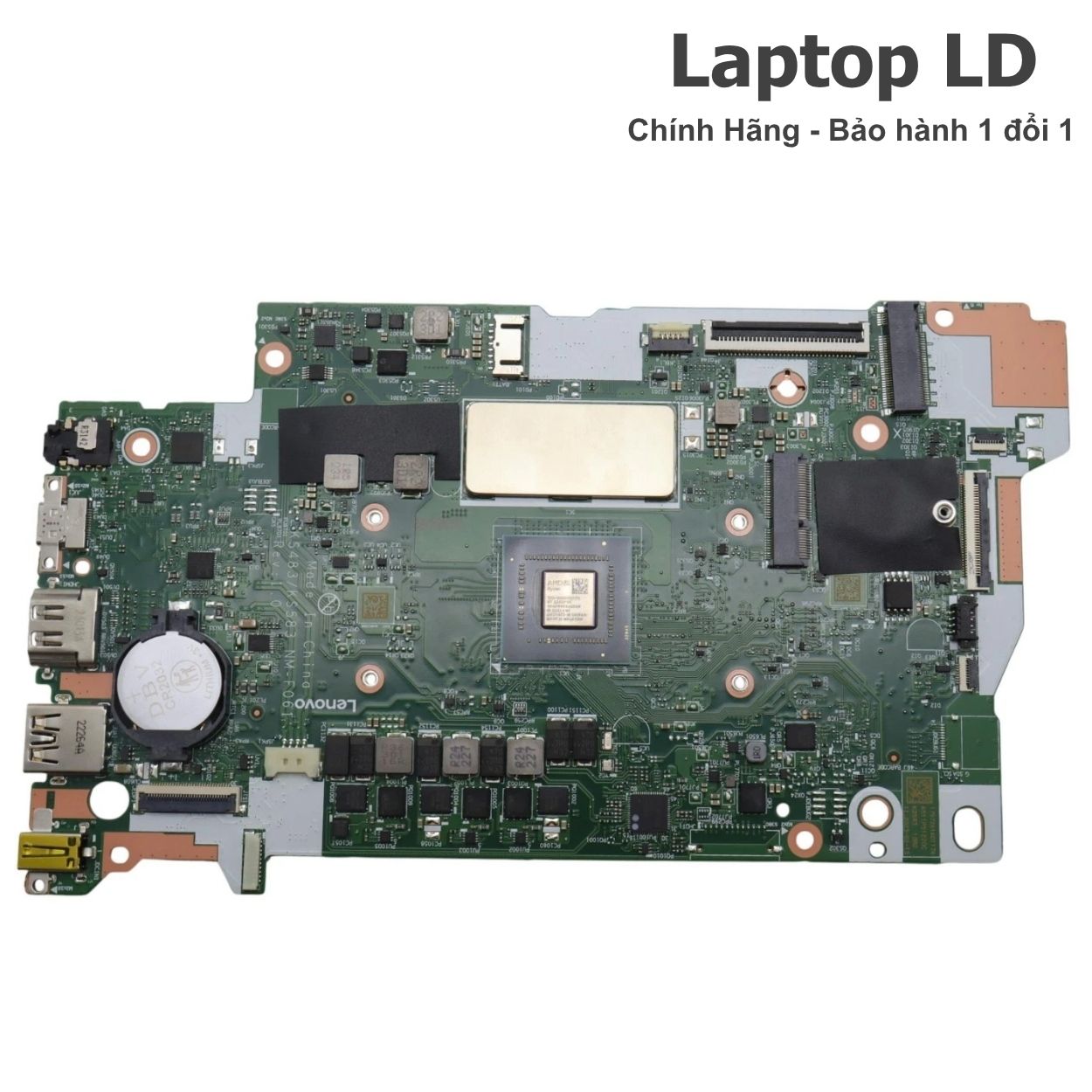

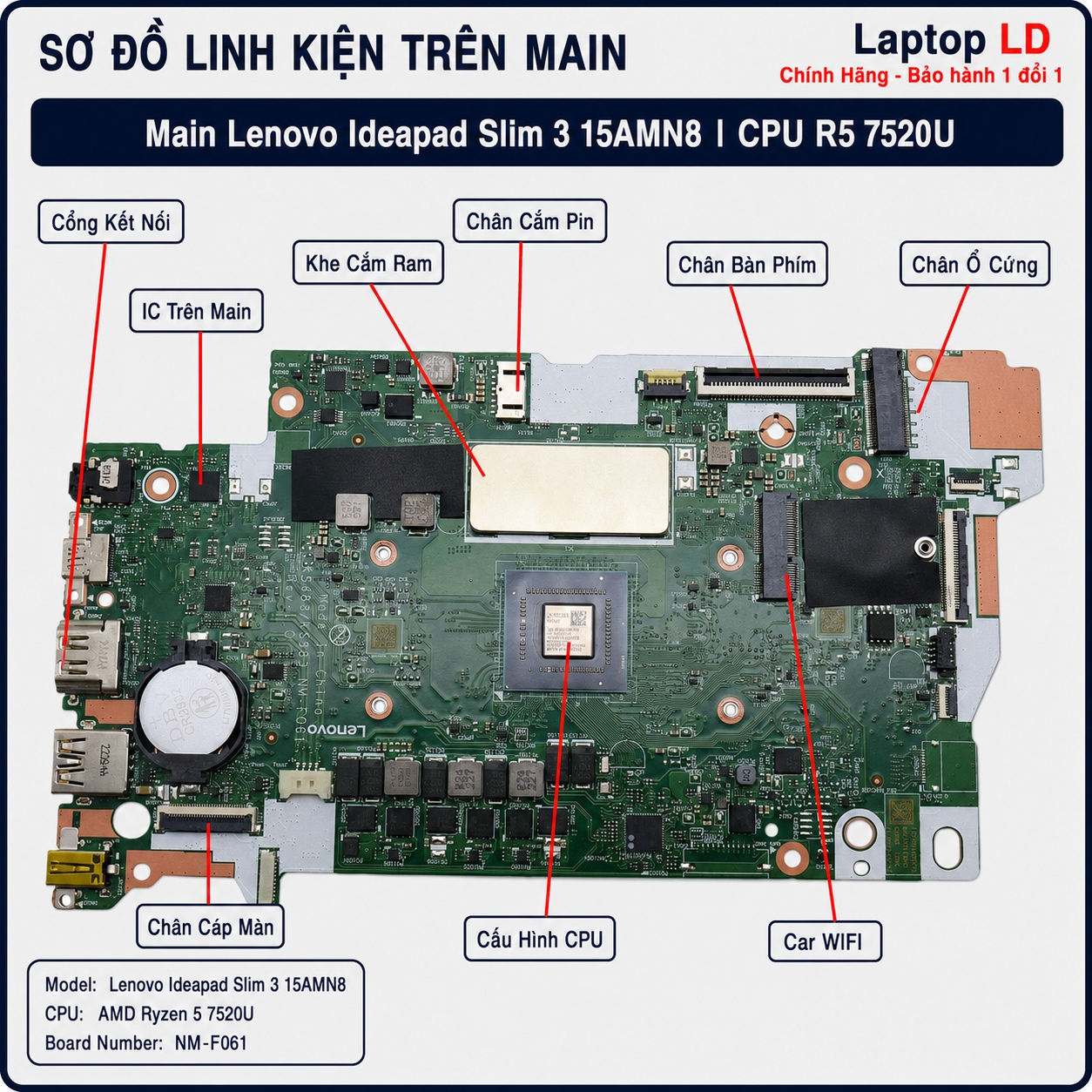

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad Slim 3 15AMN8 NM-F061
Ảnh thực tế giúp nhận biết CPU Ryzen 5 7520U, cụm chip RAM LPDDR5 hàn, vùng Radeon 610M tích hợp trong APU, khe SSD M.2 2242, socket Wi-Fi, mạch sạc đầu tròn/USB-C, HDMI, USB-A, đầu pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
IdeaPad Slim 3 15AMN8 có nhiều biến thể CPU và dung lượng RAM hàn. Bản Ryzen 5 7520U cần được phân biệt với Ryzen 3 7320U, Athlon 7120U/7220U và các main NM-F061 có dung lượng RAM khác nhau.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model IdeaPad Slim 3 15AMN8 và mã MTM 82XQ.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng chữ NM-F061, revision PCB và các mã phụ in trên bo.
- Ảnh khu vực APU Ryzen 5 7520U và cụm chip RAM LPDDR5 onboard.
- Dung lượng RAM máy đang dùng: 4GB, 8GB hoặc 16GB.
- Ảnh khe SSD M.2 2242, socket Wi-Fi và giá giữ SSD.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi: không nguồn, không sạc, treo logo, không hình, lỗi RAM, mất SSD, lỗi USB-C/HDMI hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng 15AMN8, Ryzen 5 7520U và main NM-F061.
- Khóa đúng dung lượng RAM LPDDR5 hàn trên bo mạch.
- Tránh nhầm main Ryzen 3, Athlon hoặc mã NM-F051 cùng họ nền.
- Nhận diện đúng layout SSD, Wi-Fi, nguồn sạc và cụm cổng.
- Khoanh vùng lỗi nằm ở main, adapter, pin, SSD, màn hình hay module Wi-Fi.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Lenovo IdeaPad Slim 3 15AMN8 Ryzen 5 7520U NM-F061 phụ thuộc dung lượng RAM onboard, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận theo ảnh main thực tế tại thời điểm đặt hàng.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, cụm tản nhiệt APU, pin 47Wh, SSD M.2 2242, Wi-Fi, màn hình, bàn phím, touchpad và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NM-F061 cùng dung lượng RAM. Máy vào nước, chập nguồn APU, lỗi RAM hàn, BIOS hoặc USB-C Power Delivery cần thời gian kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng IdeaPad Slim 3 15AMN8, Ryzen 5 7520U, NM-F061 và revision PCB.
- Xác nhận đúng dung lượng RAM LPDDR5 onboard trước khi giao hoặc lắp.
- Kiểm tra adapter 65W, sạc đầu tròn, USB-C Power Delivery, RAM, SSD, màn hình, HDMI, USB-A, SD, Wi-Fi, Bluetooth và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Ryzen 5 7520U NM-F061 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad Slim 3 15AMN8, mã máy 82XQ.
- CPU AMD Ryzen 5 7520U onboard, 4 nhân và 8 luồng.
- GPU AMD Radeon 610M tích hợp, dùng chung RAM hệ thống.
- PCB NM-F061 Rev 1.0 thuộc nền LCFC của dòng AMN8.
- RAM LPDDR5 hàn trên main, dung lượng 4GB, 8GB hoặc 16GB.
- Một khe SSD M.2 2242 PCIe NVMe.
- Màn hình 15,6 inch FHD, có tùy chọn TN/IPS và cảm ứng/không cảm ứng.
- Hai USB-A, USB-C hỗ trợ PD/DP, HDMI 1.4, audio, SD và nguồn đầu tròn.
Không nên thay chéo khi chưa kiểm
- Không nhầm Ryzen 5 7520U với Ryzen 3 7320U hoặc Athlon cùng chassis.
- Không nhầm NM-F061 với NM-F051 hoặc main IdeaPad Slim 3 nền Intel.
- Không bỏ qua dung lượng RAM hàn vì main 4GB, 8GB và 16GB không nâng cấp bằng khe rời.
- Không chọn chỉ theo tên 15AMN8 nếu layout đầu cáp hoặc revision PCB khác.
- Không dùng sai cáp màn hình giữa bản cảm ứng và không cảm ứng.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, panel và module Wi-Fi.
- Không lắp sai giá SSD M.2 2242 hoặc dùng sai vị trí vít giữ ổ.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo IdeaPad Slim 3 15AMN8, machine type 82XQ. | Nhầm với 15ABR8, 15IRU8 hoặc 15IAN8 có nền CPU và PCB khác. |
| Mã main | NM-F061 Rev 1.0. | Nhầm NM-F051 hoặc bo cùng hình dáng nhưng khác sơ đồ nguồn và đầu cáp. |
| CPU | AMD Ryzen 5 7520U, 4 nhân, 8 luồng, tối đa 4.3GHz. | Nhầm Ryzen 3 7320U/Athlon làm sai cấu hình và giá. |
| GPU | AMD Radeon 610M tích hợp. | Tưởng có GPU rời hoặc VRAM riêng trên bo. |
| RAM | LPDDR5-5500 hàn onboard, 4GB/8GB/16GB, không có khe SO-DIMM. | Đặt sai dung lượng RAM hoặc tưởng có thể nâng cấp RAM rời. |
| SSD | 1 khe M.2 2242 PCIe NVMe, nền giao tiếp PCIe 3.0 x2. | Dùng sai kích thước SSD hoặc nhầm có thêm khe M.2 thứ hai. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps có PD/DP 1.2, HDMI 1.4, audio 3.5mm, SD và DC-in. | Ghi sai số USB, bỏ sót SD hoặc nhầm có LAN RJ-45. |
| Màn hình | 15,6 inch FHD 1920×1080, TN 250 nit hoặc IPS 300 nit, cảm ứng/không cảm ứng. | Nhầm cáp màn hình hoặc panel giữa bản touch và non-touch. |
| Sạc | Adapter Lenovo 65W đầu tròn; USB-C hỗ trợ Power Delivery 45–65W. | Dùng adapter thiếu công suất hoặc nguồn USB-C không đúng chuẩn PD. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp mã PCB, CPU, RAM onboard, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo 15AMN8
Nhóm ảnh này giúp nhận diện Ryzen 5 7520U, cụm RAM LPDDR5 hàn, khe SSD M.2 2242, socket Wi-Fi, USB-C có Power Delivery/DisplayPort, HDMI, USB-A, SD và dấu hiệu main UMA không có GPU/VRAM rời.
Dấu hiệu nên kiểm tra bo mạch Lenovo IdeaPad Slim 3 15AMN8
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, không sáng đèn hoặc dòng chờ bất thường.
- Không nhận adapter đầu tròn 65W dù sạc và jack nguồn tốt.
- USB-C không nhận Power Delivery hoặc chỉ sạc chập chờn.
- Máy báo đang sạc nhưng pin 47Wh không tăng phần trăm.
- Cắm sạc bị sập nguồn, nóng jack hoặc chập đường nguồn vào.
- Có nguồn chờ nhưng không tạo đủ nguồn APU, RAM hoặc BIOS.
Lỗi khởi động, RAM và SSD
- Có đèn nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- RAM LPDDR5 onboard lỗi gây không POST, treo hoặc xanh màn.
- Nhận sai dung lượng RAM sau va đập, ẩm hoặc sửa chữa.
- Không nhận SSD M.2 2242 dù ổ đã kiểm tra tốt.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn trong không lên nhưng HDMI hoặc USB-C vẫn có hình.
- HDMI hoặc USB-C DisplayPort không xuất màn hình ngoài.
- USB-A, SD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth mất nhận do module, nguồn hoặc đường PCIe/USB.
- Máy nóng, quạt chạy liên tục hoặc tự giảm xung Ryzen 5 7520U.
- Vào nước ở cạnh cổng làm oxy hóa mạch sạc, HDMI và USB-C.
Nên sửa hay thay bo mạch Lenovo IdeaPad Slim 3 15AMN8?
Dòng 15AMN8 dùng APU và RAM LPDDR5 hàn trên bo mạch. Việc chọn sửa hay thay phụ thuộc vị trí lỗi, mức độ chập, tình trạng mạch nhiều lớp và khả năng ổn định sau xử lý.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB-C, HDMI, USB-A, SD hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn APU/RAM.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn khởi tạo ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và kết quả test tải ổn định.
Nên thay bo mạch khi cần ổn định hơn
- Ryzen 5 7520U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard hỏng nhiều chip hoặc lỗi đường dữ liệu phức tạp.
- Chập nặng nguồn vào, nguồn APU và nguồn RAM cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của main Lenovo IdeaPad Slim 3 15AMN8 Ryzen 5 7520U nền NM-F061.
| Tên sản phẩm | Main Lenovo IdeaPad Slim 3 15AMN8 CPU AMD Ryzen 5 7520U |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad Slim 3 15AMN8; machine type 82XQ |
| Mã main | NM-F061 |
| Board number | NM-F061 Rev 1.0; nền LCFC KS483/KS583 hoặc KV481/KV581 |
| CPU | AMD Ryzen 5 7520U onboard, kiến trúc Zen 2, 4 nhân, 8 luồng, xung cơ bản 2.8GHz, Boost tối đa 4.3GHz, 2MB L2 + 4MB L3, TDP 15W |
| GPU / VGA | AMD Radeon 610M tích hợp trong APU, 2 nhân đồ họa, xung tối đa 1900MHz, dùng chung RAM hệ thống, không có VRAM rời |
| RAM hỗ trợ | LPDDR5-5500 hàn onboard, 4GB, 8GB hoặc 16GB, dual-channel, không có khe SO-DIMM |
| Ổ cứng hỗ trợ | 1 khe M.2 2242 PCIe NVMe, giao tiếp nền tảng PCIe 3.0 x2; cấu hình Lenovo tới 1TB |
| Khe trên main | 1 khe SSD M.2 2242, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, 1 USB-C 3.2 Gen 1 5Gbps hỗ trợ Power Delivery 45–65W và DisplayPort 1.2, 1 HDMI 1.4, 1 audio 3.5mm, 1 khe SD và 1 cổng nguồn đầu tròn |
| Màn hình tương thích | 15,6 inch FHD 1920×1080; TN 250 nit hoặc IPS 300 nit; cảm ứng hoặc không cảm ứng; tỷ lệ 16:9 |
| Không dây | Wi-Fi 5 2×2 + Bluetooth 5.1 hoặc Wi-Fi 6 2×2 + Bluetooth 5.2 tùy cấu hình |
| Pin | Pin Li-ion 47Wh, hỗ trợ Rapid Charge Boost |
| Sạc | Adapter Lenovo 65W đầu tròn, 3 chấu, 100–240V; USB-C hỗ trợ nguồn PD 45–65W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter 65W, jack DC, pin, MOSFET đầu vào, nguồn chờ hoặc chập nguồn chính. | Thử adapter chuẩn, ngắt pin, đo dòng chờ và kiểm nguồn đầu vào. |
| USB-C không nhận sạc | Cáp/adapter PD, chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Thử nguồn PD 65W, đo VBUS/CC và kiểm quá trình đàm phán nguồn. |
| Có nguồn nhưng không hình | Panel, cáp eDP, BIOS, RAM onboard, nguồn màn hoặc Radeon 610M. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và trình tự POST. |
| Treo logo hoặc khởi động lặp | BIOS, SSD, RAM LPDDR5, nguồn APU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, ngắt ngoại vi và theo dõi trình tự nguồn. |
| Nhận sai hoặc lỗi RAM | Chip LPDDR5, nguồn RAM, đường dữ liệu hoặc APU. | Chạy kiểm tra bộ nhớ, đo nguồn RAM và soi nhiệt từng chip RAM. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD M.2 2242 chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, đường tín hiệu, BIOS hoặc driver. | Thử cáp/màn khác, kiểm cổng, nguồn và nhận diện thiết bị xuất hình. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn APU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa nguồn vào, USB-C, HDMI, bàn phím, RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

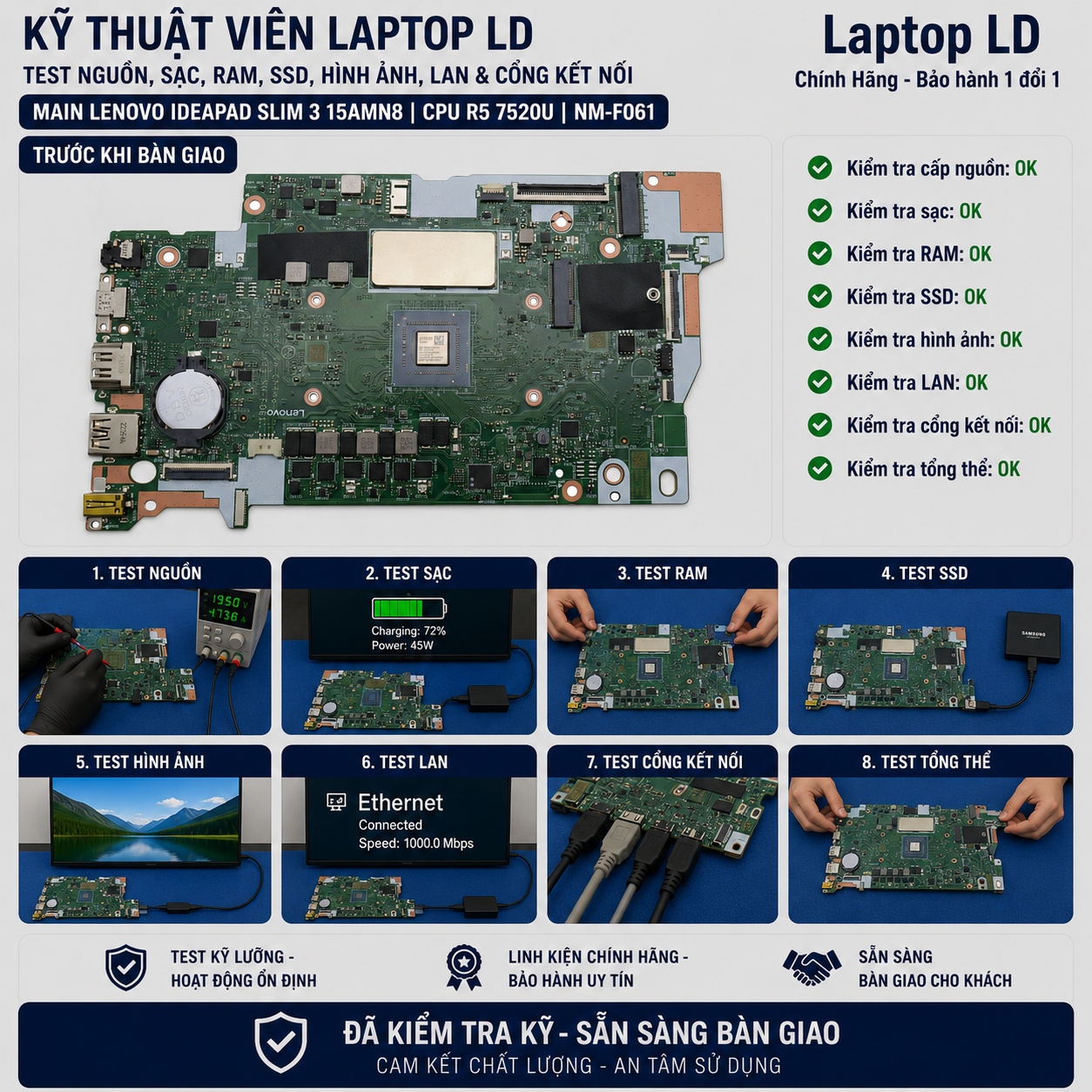

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter đầu tròn 65W, USB-C Power Delivery, RAM LPDDR5 onboard, SSD M.2 2242, màn hình, HDMI, USB-A, SD, Wi-Fi/Bluetooth và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, SSD, USB-C, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin 47Wh, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh 15AMN8, Ryzen 5 7520U, NM-F061, revision PCB và dung lượng RAM onboard.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng, Wi-Fi và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch NM-F061 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Lenovo IdeaPad Slim 3 15AMN8 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do adapter không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-F061 có APU và RAM hàn, đầu cáp mảnh và khe SSD nhỏ nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main NM-F061 dùng cho model nào?
Main NM-F061 Rev 1.0 được dùng trên nền Lenovo IdeaPad Slim 3 15AMN8; bài này tập trung bản Ryzen 5 7520U.
Ryzen 5 7520U có bao nhiêu nhân và luồng?
Ryzen 5 7520U có 4 nhân, 8 luồng, xung cơ bản 2.8GHz và Boost tối đa 4.3GHz.
Main này có GPU rời không?
Không. Máy dùng Radeon 610M tích hợp trong APU và chia sẻ bộ nhớ LPDDR5 của hệ thống.
RAM của máy có nâng cấp được không?
Không. RAM LPDDR5 được hàn trên bo mạch, không có khe SO-DIMM; dung lượng main có thể là 4GB, 8GB hoặc 16GB.
Máy dùng SSD kích thước nào?
Máy dùng một SSD M.2 2242 PCIe NVMe; nền tảng kết nối ở mức PCIe 3.0 x2.
USB-C có sạc và xuất hình không?
Có. USB-C 3.2 Gen 1 hỗ trợ truyền dữ liệu, Power Delivery 45–65W và DisplayPort 1.2.
Máy có cổng LAN RJ-45 không?
Không. IdeaPad Slim 3 15AMN8 không có Ethernet onboard; kết nối mạng dây cần bộ chuyển đổi USB phù hợp.
Sạc chuẩn của máy bao nhiêu watt?
Adapter xuất xưởng phổ biến là Lenovo 65W đầu tròn; cổng USB-C cũng hỗ trợ nguồn Power Delivery 45–65W.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
