Laptop LD • Main Lenovo IdeaPad Slim 3 14IRH10
Thay main Lenovo IdeaPad Slim 3 14IRH10 i5-13420H NM-G531 đúng mã
Đúng nền LCFC NM-G531 REV:1.0, CPU Intel Core i5-13420H, Intel UHD Graphics, RAM DDR5-4800 và hai khe SSD M.2 2242 PCIe 4.0. Laptop LD hỗ trợ kiểm tra machine type 83K0, mã PCB, topology RAM onboard/SO-DIMM, nguồn sạc đầu tròn 65W, USB-C Power Delivery và DisplayPort, HDMI 1.4, khe SD, SSD, BIOS, màn hình WUXGA và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- LCFC NM-G531
- CPU i5-13420H
- Intel UHD
- DDR5-4800
- 2 SSD M.2 2242
- USB-C PD + DP
Xác thực kỹ thuật: nội dung được Trung Tâm Laptop LD rà soát theo Lenovo IdeaPad Slim 3 14IRH10, machine type 83K0, CPU i5-13420H và board LCFC NM-G531 REV:1.0. Nền máy có hai topology RAM hợp lệ: 8GB DDR5 onboard kết hợp một khe SO-DIMM hoặc một khe SO-DIMM không RAM onboard; cấu hình thực tế được nhận biết theo tem và layout main.

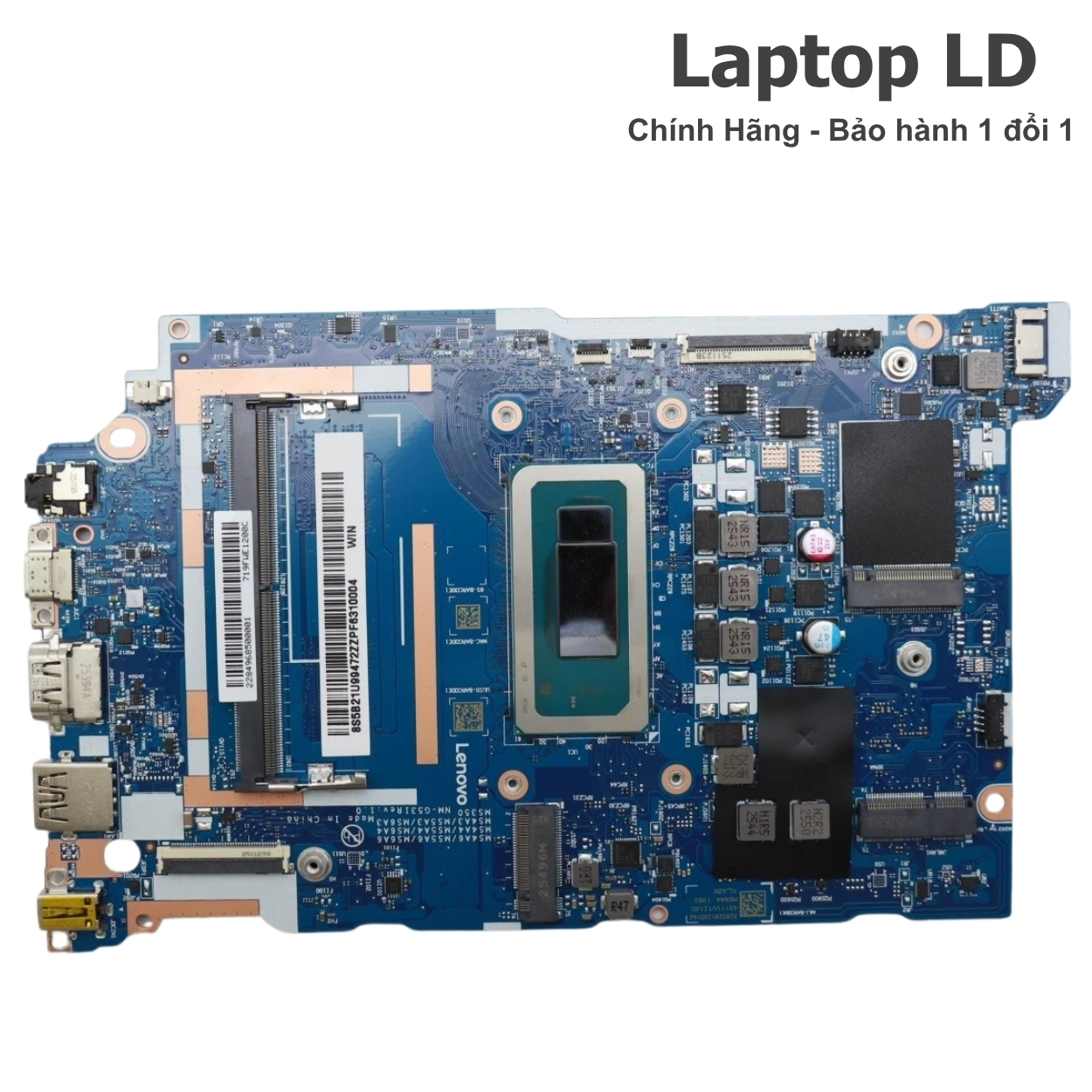

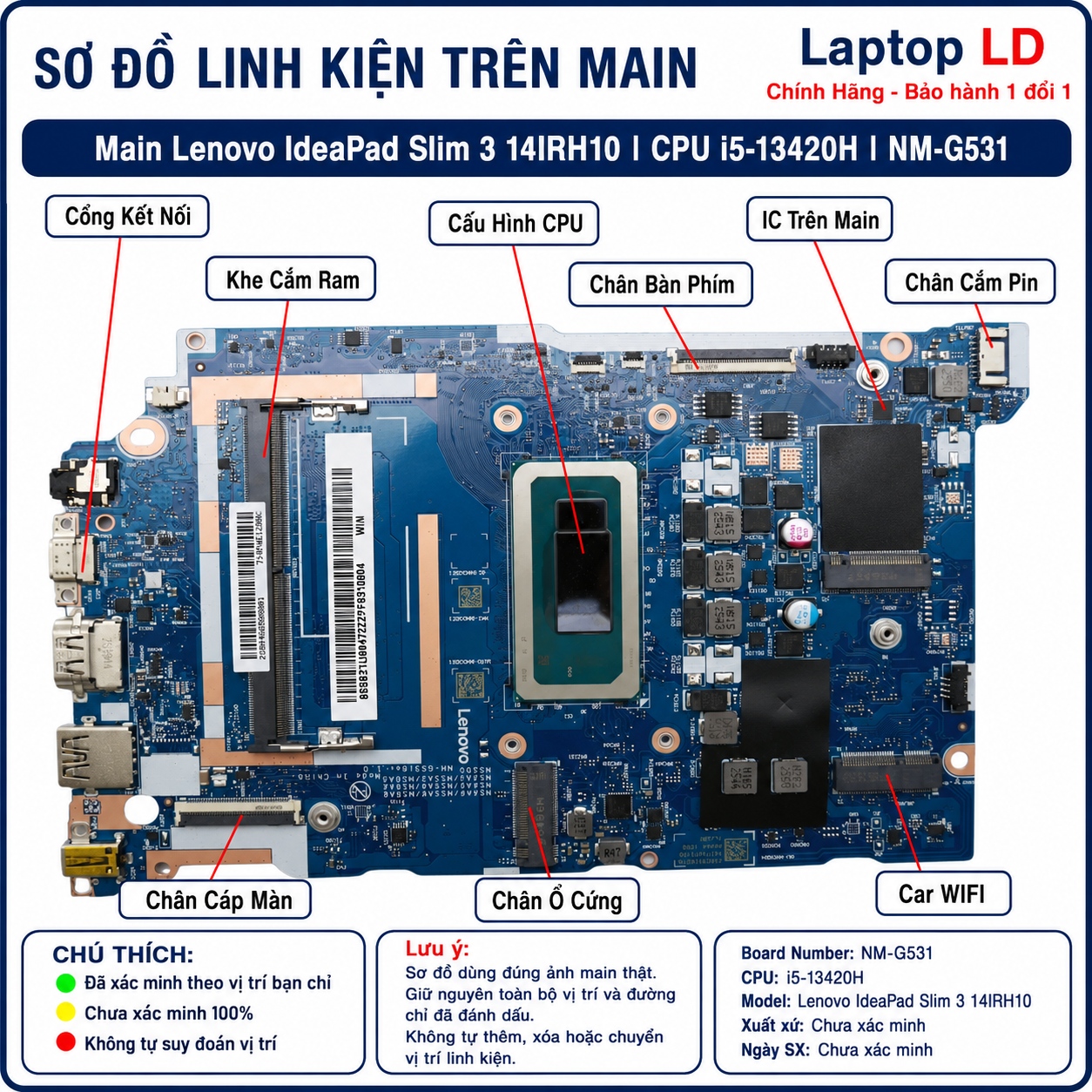

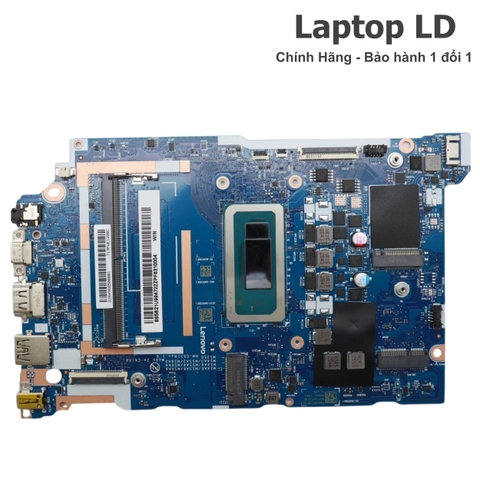

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad Slim 3 14IRH10 i5-13420H NM-G531
Ảnh thực tế giúp nhận biết CPU i5-13420H, RAM DDR5 onboard nếu có, khe SO-DIMM, hai khe SSD M.2 2242, module Wi-Fi, mạch sạc DC-in/USB-C, HDMI, khe SD và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera và bo I/O.
Cần gửi gì để Laptop LD báo đúng main?
NM-G531 được dùng trên các kích thước 14, 15 và 16 inch, đồng thời có nhiều cấu hình CPU, RAM và mã PCB phụ. Để khóa đúng main 14IRH10 i5-13420H, khách nên gửi đầy đủ tem máy và ảnh bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Lenovo IdeaPad Slim 3 14IRH10.
- Ảnh MTM đầy đủ dạng 83K0xxxxxx.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng LCFC NM-G531 REV:1.0 và mã nền in trên PCB.
- Ảnh tem Lenovo FRU/part number thực tế trên main.
- Ảnh khu vực CPU i5-13420H, chip RAM onboard nếu có và khe SO-DIMM.
- Ảnh hai khe SSD M.2 2242, USB-C, HDMI, SD và jack nguồn.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, mất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng 14IRH10, i5-13420H và NM-G531 REV:1.0.
- Phân biệt main 14 inch với 15IRH10/16IRH10 cùng nền board.
- Khóa đúng topology 8GB onboard + SO-DIMM hoặc SO-DIMM đơn.
- Tránh nhầm i5-13420H với i7-13620H.
- Đối chiếu đúng hai khe SSD, bo I/O và cụm cổng.
- Khoanh vùng lỗi main với lỗi adapter, pin, RAM, SSD, màn hình hoặc bo phụ.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Lenovo IdeaPad Slim 3 14IRH10 i5-13420H NM-G531 được báo theo đúng Lenovo FRU, topology RAM, revision PCB, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng H, pin 50Wh/60Wh, RAM DDR5, hai SSD M.2, Wi-Fi, màn hình WUXGA và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng NM-G531 cho 14IRH10. Main lỗi USB-C PD, BIOS/EC, RAM onboard, nguồn CPU hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng IdeaPad Slim 3 14IRH10, type 83K0, i5-13420H và NM-G531 REV:1.0.
- Xác nhận đúng topology RAM DDR5 và số lượng chip onboard.
- Kiểm tra adapter đầu tròn 65W, USB-C PD/DP, HDMI 1.4, hai USB-A, SD và audio.
- Kiểm tra hai SSD M.2 2242, Wi-Fi, màn hình WUXGA, camera, loa và nhiệt độ.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Lenovo IdeaPad Slim 3 14IRH10 i5-13420H NM-G531 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad Slim 3 14IRH10.
- Machine type 83K0.
- CPU Intel Core i5-13420H onboard.
- Board LCFC NM-G531 REV:1.0.
- Intel UHD Graphics tích hợp.
- RAM DDR5-4800 theo topology của bo mạch.
- Hai khe SSD M.2 2242 PCIe 4.0 x4.
- Màn hình 14 inch WUXGA IPS hoặc OLED.
Không nên thay chéo khi chưa kiểm
- Không nhầm main 14IRH10 với 15IRH10 hoặc 16IRH10 cùng mã NM-G531.
- Không nhầm i5-13420H với i7-13620H.
- Không tự ghi 8GB onboard nếu main thực tế là bản SO-DIMM đơn.
- Không ghi Intel Iris Xe; i5-13420H trên dòng này dùng Intel UHD Graphics.
- Không ghi Ethernet RJ-45 vì máy không có LAN onboard.
- Không bỏ sót khe SD, USB-C Power Delivery và DisplayPort.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và bo I/O.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Lenovo IdeaPad Slim 3 14IRH10, type 83K0. | Nhầm với 15IRH10/16IRH10 cùng nền NM-G531. |
| Mã main | LCFC NM-G531 REV:1.0. | Chỉ kiểm mã NM-G531 mà bỏ qua kích thước máy và layout cáp. |
| CPU | Intel Core i5-13420H, 8 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i7-13620H hoặc CPU dòng U. |
| GPU | Intel UHD Graphics tích hợp, dùng chung RAM hệ thống. | Ghi Intel Iris Xe hoặc GPU rời. |
| RAM | DDR5-4800; bản 8GB onboard + 1 SO-DIMM tối đa 24GB hoặc bản 1 SO-DIMM không RAM onboard tối đa 16GB. | Ghi cố định một topology RAM cho mọi main NM-G531. |
| SSD | 2 khe M.2 2242 PCIe 4.0 x4 NVMe, tối đa 1TB mỗi khe theo cấu hình Lenovo. | Nhầm M.2 2280 hoặc tưởng chỉ có một khe SSD. |
| Cổng ngoài | 2 USB-A 5Gbps, 1 USB-C 5Gbps có PD 45-65W và DP 1.2, HDMI 1.4, SD, audio 3.5mm và cổng nguồn đầu tròn. | Ghi Thunderbolt, LAN RJ-45 hoặc bỏ sót khe SD. |
| Màn hình | 14 inch WUXGA 1920×1200, IPS 300 nit hoặc OLED 400 nit, 60Hz, không cảm ứng. | Nhầm panel FHD 16:9 hoặc màn cảm ứng. |
| Sạc | Adapter Lenovo đầu tròn 65W, 3 chấu. | Ghi USB-C là adapter mặc định hoặc dùng nguồn công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Lenovo, NM-G531, CPU, topology RAM, SSD và cụm cổng trước khi đặt hàng.

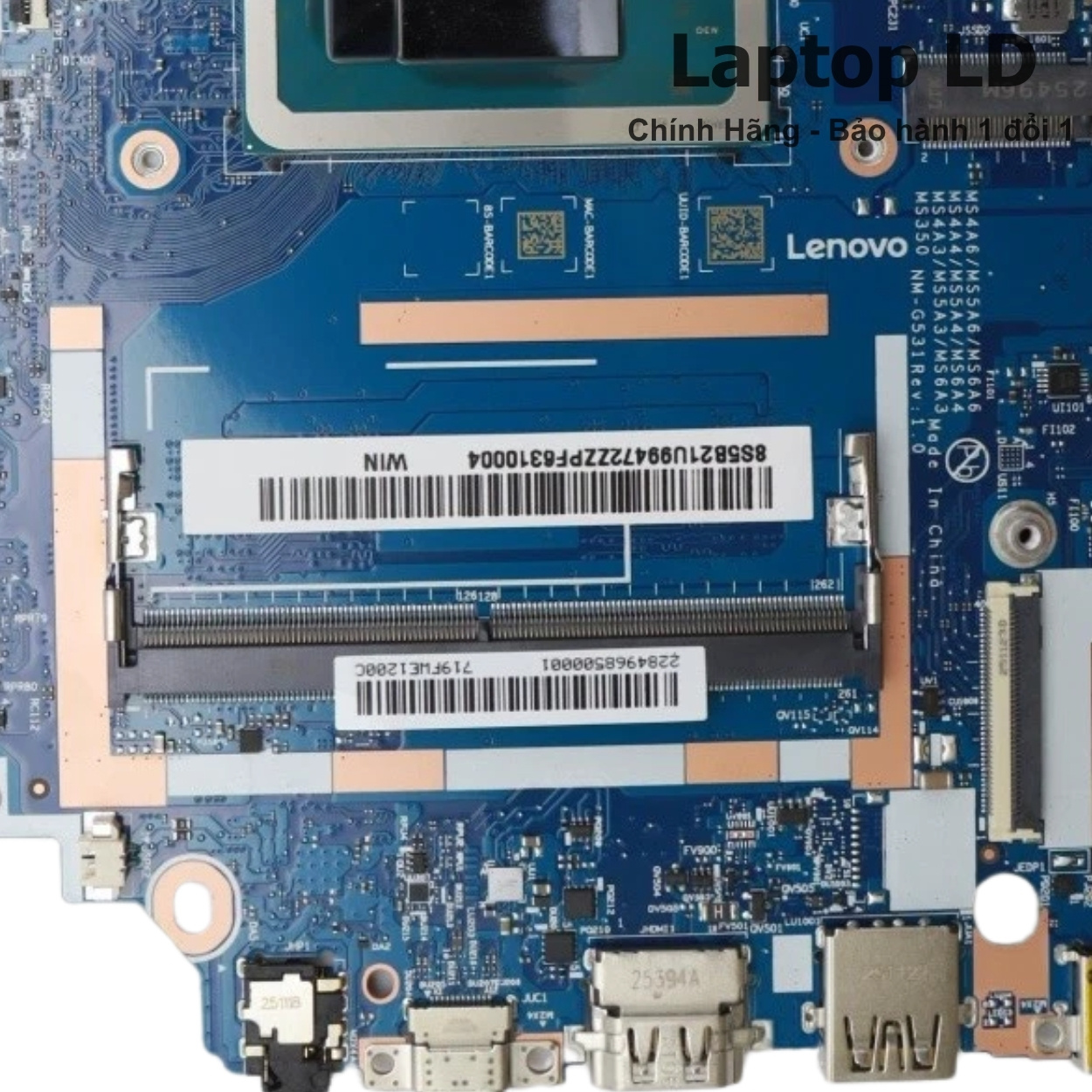

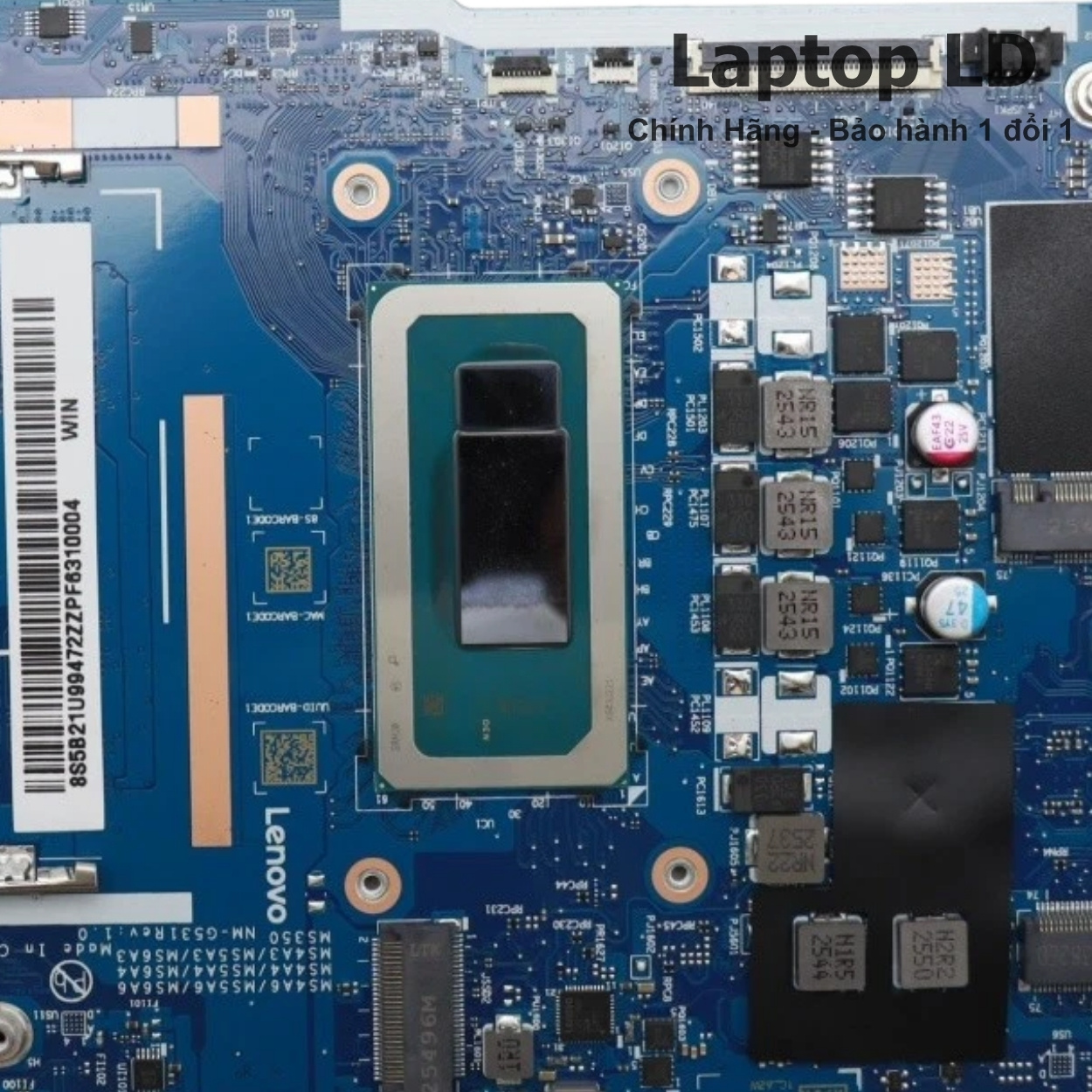

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Lenovo IdeaPad Slim 3 14IRH10
Nhóm ảnh này giúp đối chiếu đúng i5-13420H, Intel UHD Graphics, RAM DDR5 onboard nếu có, khe SO-DIMM, hai khe SSD M.2 2242, module Wi-Fi, mạch DC-in/USB-C, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Lenovo IdeaPad Slim 3 14IRH10
Lỗi nguồn và mạch sạc
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc đèn nháy bất thường.
- Adapter đầu tròn 65W không được nhận hoặc pin không tăng.
- USB-C không nhận Power Delivery, dữ liệu hoặc xuất hình.
- Máy nhận nguồn nhưng tự tắt khi CPU dòng H chạy tải.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM DDR5 hoặc SSD.
Lỗi RAM, SSD và BIOS
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Không nhận RAM onboard, khe SO-DIMM hoặc sai tổng dung lượng.
- Training DDR5 lâu, màn đen hoặc khởi động lại nhiều lần.
- Không nhận một trong hai SSD M.2 2242 hoặc mất ổ sau sleep.
- BIOS/EC lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
- Máy treo Modern Standby hoặc tự thức dậy bất thường.
Lỗi màn hình và ngoại vi
- Màn WUXGA không lên nhưng HDMI hoặc USB-C vẫn xuất hình.
- HDMI 1.4 hoặc USB-C DisplayPort không nhận màn ngoài.
- USB-A, SD, audio, Wi-Fi, Bluetooth hoặc camera mất nhận.
- Màn hình chớp, mất đèn nền hoặc chỉ hiển thị theo góc mở.
- Bo I/O hoặc cáp liên kết mất tiếp xúc sau va đập.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch USB-C, HDMI, SD và audio.
Nên sửa hay thay bo mạch Lenovo IdeaPad Slim 3 14IRH10?
NM-G531 dùng CPU H-series, RAM DDR5 và hai SSD PCIe 4.0. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard nếu có, BIOS/EC và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack nguồn, USB-C, HDMI, USB-A, SD, audio hoặc linh kiện bảo vệ.
- Mạch sạc/PD còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/EC lỗi nhưng CPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13420H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM DDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch sạc, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Lenovo IdeaPad Slim 3 14IRH10 CPU i5-13420H board LCFC NM-G531 REV:1.0.
| Tên sản phẩm | Main Lenovo IdeaPad Slim 3 14IRH10 CPU Intel Core i5-13420H board NM-G531 REV:1.0 |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad Slim 3 14IRH10, machine type 83K0 |
| Mã main | NM-G531 REV:1.0 |
| Board number | LCFC NM-G531 REV:1.0 |
| CPU | Intel Core i5-13420H onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, P-core tối đa 4.60GHz, E-core tối đa 3.40GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel UHD Graphics tích hợp, DirectX 12.1, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | DDR5-4800; topology 8GB onboard + 1 khe SO-DIMM hỗ trợ tối đa 24GB hoặc topology 1 khe SO-DIMM không RAM onboard hỗ trợ tối đa 16GB |
| Ổ cứng hỗ trợ | 2 khe M.2 2242 PCIe 4.0 x4 NVMe; Lenovo cung cấp SSD 256GB, 512GB hoặc 1TB và hỗ trợ hai ổ đồng thời |
| Khe trên main | 1 khe DDR5 SO-DIMM, vị trí RAM onboard theo cấu hình PCB, 2 khe SSD M.2 2242, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt, camera và bo I/O |
| Cổng ngoài | 2 USB-A 5Gbps; 1 USB-C 5Gbps hỗ trợ USB Power Delivery 45-65W và DisplayPort 1.2; 1 HDMI 1.4; 1 khe SD; 1 audio 3.5mm; 1 cổng nguồn đầu tròn |
| Màn hình tương thích | 14 inch WUXGA 1920×1200, tỷ lệ 16:10, 60Hz, không cảm ứng; IPS 300 nit chống chói 45% NTSC hoặc OLED 400 nit 100% DCI-P3 |
| Pin | Pin Li-ion 50Wh hoặc 60Wh theo cấu hình khung máy |
| Sạc | Adapter Lenovo đầu tròn 65W, 3 chấu |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, jack đầu tròn, pin, mạch sạc, nguồn chờ hoặc chập nguồn chính. | Thử adapter 65W, ngắt pin và đo điện áp/dòng chờ. |
| USB-C không nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/adapter PD, đo VBUS/CC và kiểm quá trình đàm phán. |
| Treo logo hoặc khởi động lặp | BIOS/EC, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử RAM chuẩn, reset BIOS và theo dõi trình tự POST. |
| Không nhận RAM DDR5 | Module RAM, chip onboard, khe SO-DIMM, nguồn RAM hoặc CPU. | Xác định topology main, thử module chuẩn và kiểm nguồn DDR5. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Đổi SSD 2242, kiểm từng khe và đo nguồn socket. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| HDMI/USB-C mất hình | Cổng, IC bảo vệ, controller, BIOS hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và nhận diện thiết bị xuất hình. |
| SD/USB/audio mất nhận | Bo I/O, cáp, socket, nguồn phụ hoặc controller. | Kiểm bo/cáp liên kết, nguồn 3,3V/5V và nhận diện trong hệ điều hành. |
| Máy vào nước | Oxy hóa vùng DC-in, USB-C, HDMI, SD, audio hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

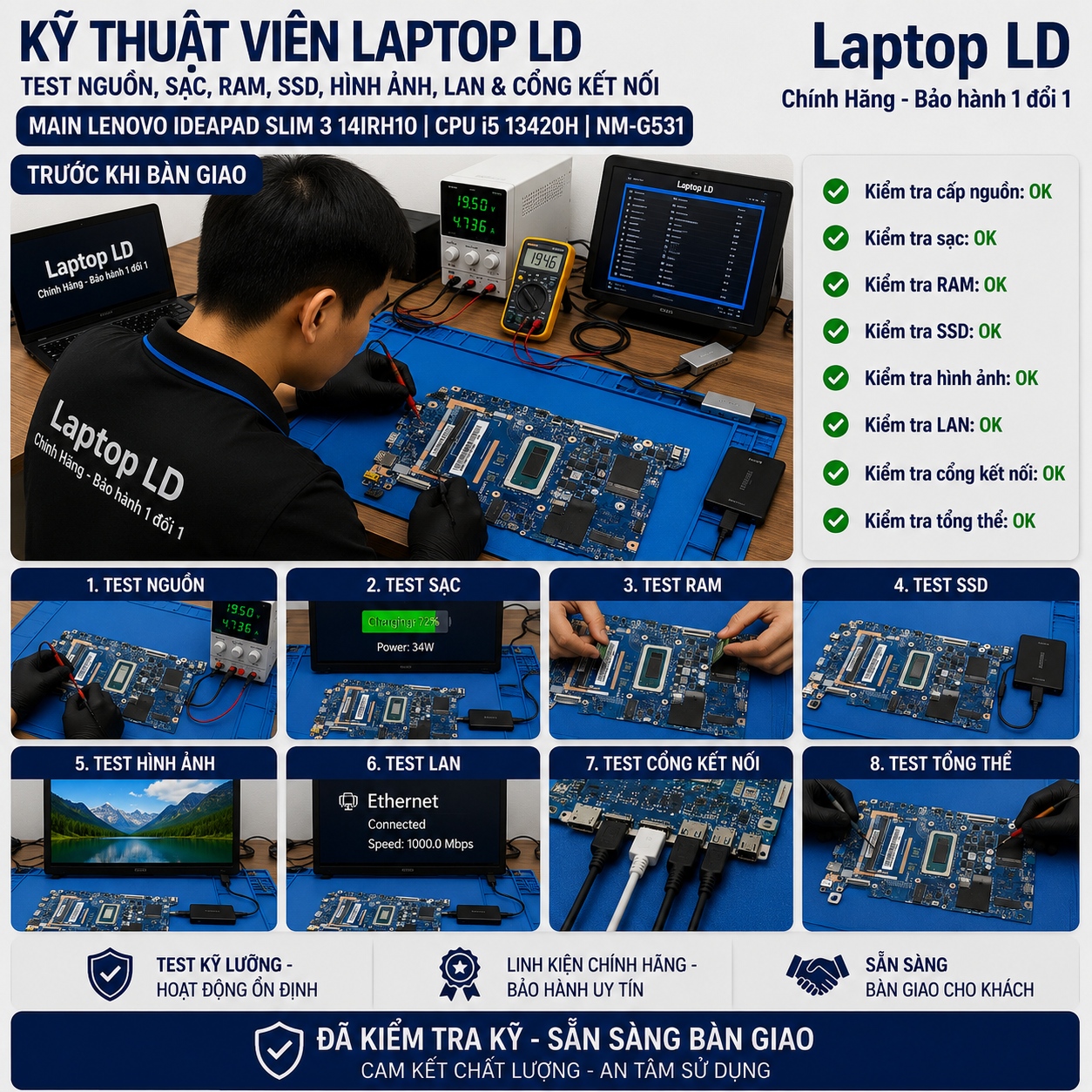

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 65W, CPU i5-13420H, RAM DDR5, hai SSD M.2, màn hình WUXGA, USB-C PD/DP, HDMI, USB-A, SD, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, RAM, SSD, bo I/O, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, topology RAM, từng SSD, BIOS/EC, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh IdeaPad Slim 3 14IRH10, type 83K0, i5-13420H, LCFC NM-G531 REV:1.0 và Lenovo FRU.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main NM-G531 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Lenovo IdeaPad Slim 3 14IRH10 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

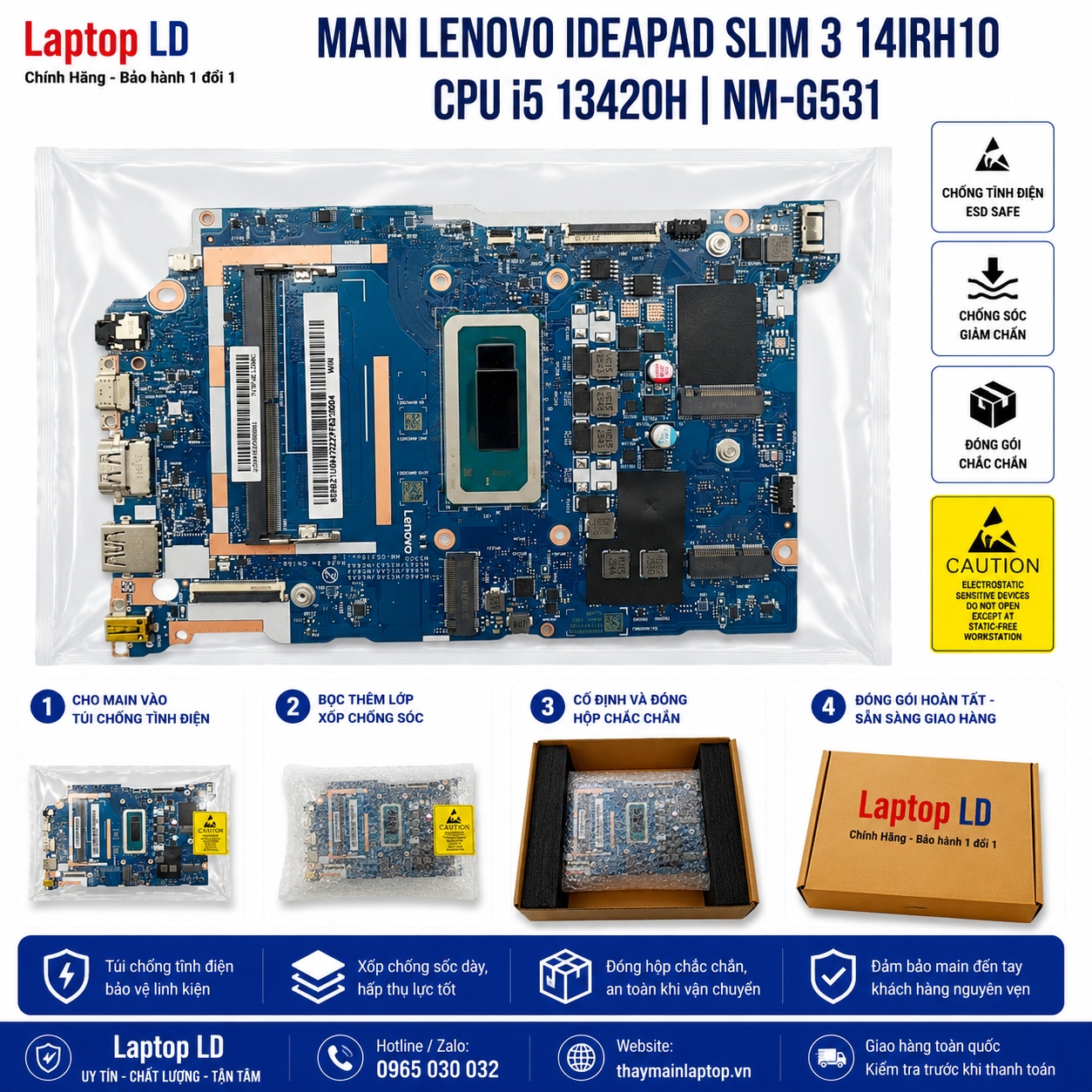

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main NM-G531 có CPU hàn, RAM onboard trên một số cấu hình, cổng USB-C và hai socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
NM-G531 có dùng cho IdeaPad Slim 3 14IRH10 không?
Có. NM-G531 REV:1.0 được ghi nhận trên IdeaPad Slim 3 14IRH10, đồng thời nền board còn xuất hiện ở bản 15 và 16 inch nên phải kiểm layout và tem máy.
CPU i5-13420H có bao nhiêu nhân và luồng?
Intel Core i5-13420H có 8 nhân gồm 4 P-core và 4 E-core, 12 luồng, P-core tối đa 4.60GHz và 12MB cache.
Main này dùng Intel Iris Xe không?
Không. Lenovo công bố Intel UHD Graphics cho cấu hình i5-13420H trên IdeaPad Slim 3 14IRH10.
RAM của máy là onboard hay RAM rời?
Nền máy có hai topology: 8GB DDR5 onboard cộng một khe SO-DIMM hoặc một khe SO-DIMM không có RAM onboard.
RAM tối đa bao nhiêu?
Bản 8GB onboard cộng SO-DIMM hỗ trợ tối đa 24GB; bản SO-DIMM đơn được Lenovo cung cấp tối đa 16GB.
Máy có mấy khe SSD?
Main có hai khe M.2 2242 PCIe 4.0 x4, hỗ trợ lắp hai SSD đồng thời.
USB-C có sạc và xuất hình được không?
Có. Cổng USB-C hỗ trợ USB Power Delivery 45-65W và DisplayPort 1.2.
Màn hình có những loại nào?
Máy có màn 14 inch WUXGA 60Hz không cảm ứng, lựa chọn IPS 300 nit hoặc OLED 400 nit tùy SKU.
Pin và sạc chuẩn là loại nào?
Dòng máy có pin 50Wh hoặc 60Wh; adapter tiêu chuẩn là Lenovo đầu tròn 65W.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
