Laptop LD • Main IdeaPad 5 2-in-1 16IRU9
Thay main Lenovo IdeaPad 5 2-in-1 16IRU9 Core 5 120U NB6837C_MB_V3 đúng mã
Đúng nền Intel Core 5 120U, board NB6837C_MB_V3, Intel Graphics tích hợp, RAM LPDDR5/LPDDR5X hàn onboard và SSD M.2 2242 PCIe 4.0. Laptop LD hỗ trợ đối chiếu machine type 83DU, tem FRU, dung lượng RAM, revision PCB, vị trí cổng và đầu cáp trước khi sửa hoặc thay bo mạch.
- Core 5 120U
- 10 nhân 12 luồng
- Intel Graphics UMA
- RAM hàn onboard
- 2 USB-C 10Gbps
- Sạc USB-C 65W
Xác thực kỹ thuật: cấu hình nền được rà soát theo Lenovo PSREF của IdeaPad 5 2-in-1 16IRU9 type 83DU và thông số Intel Core 5 120U. Mã NB6837C_MB_V3 do khách cung cấp; dung lượng RAM, FRU và revision phải đối chiếu trực tiếp trên bo mạch trước khi giao hoặc lắp.

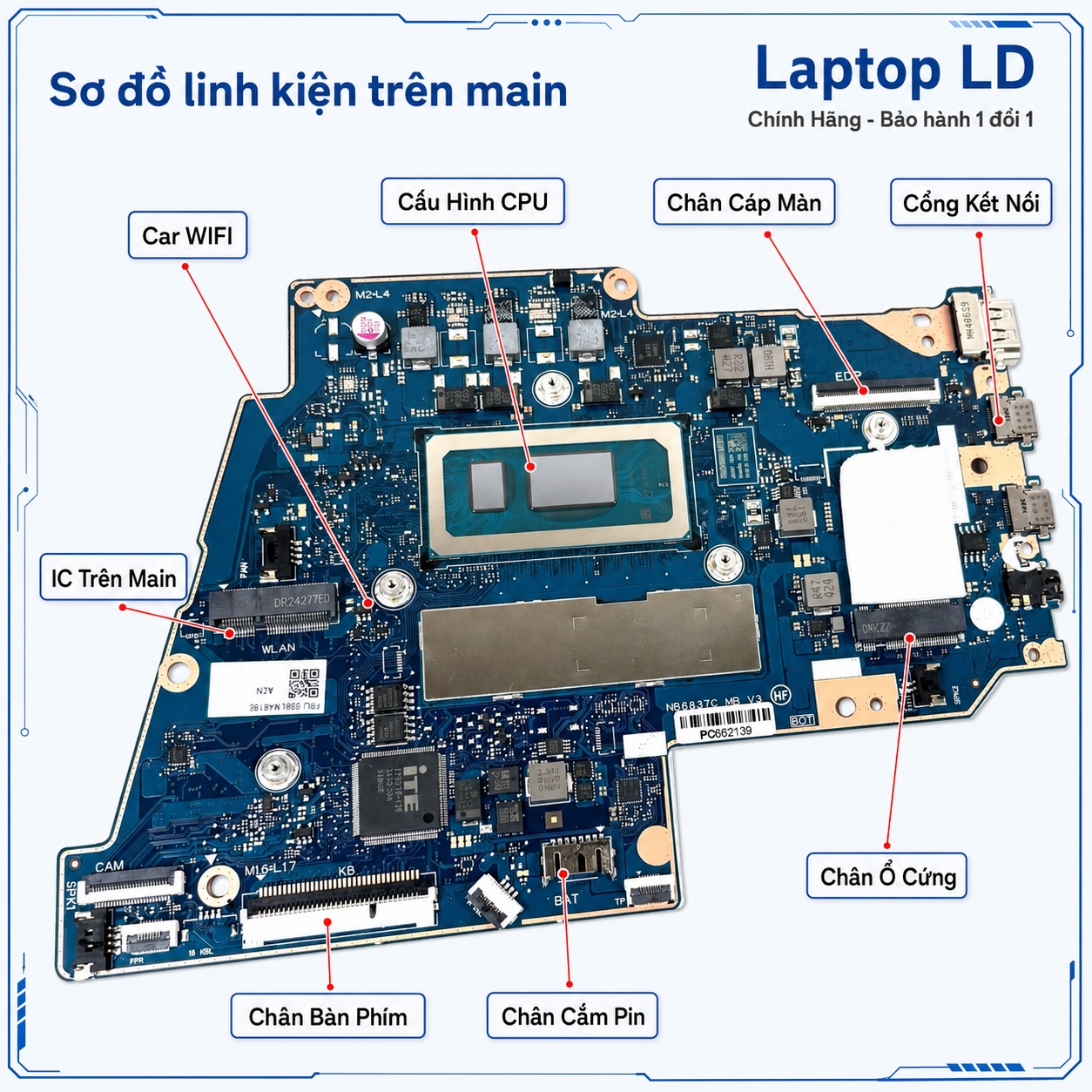

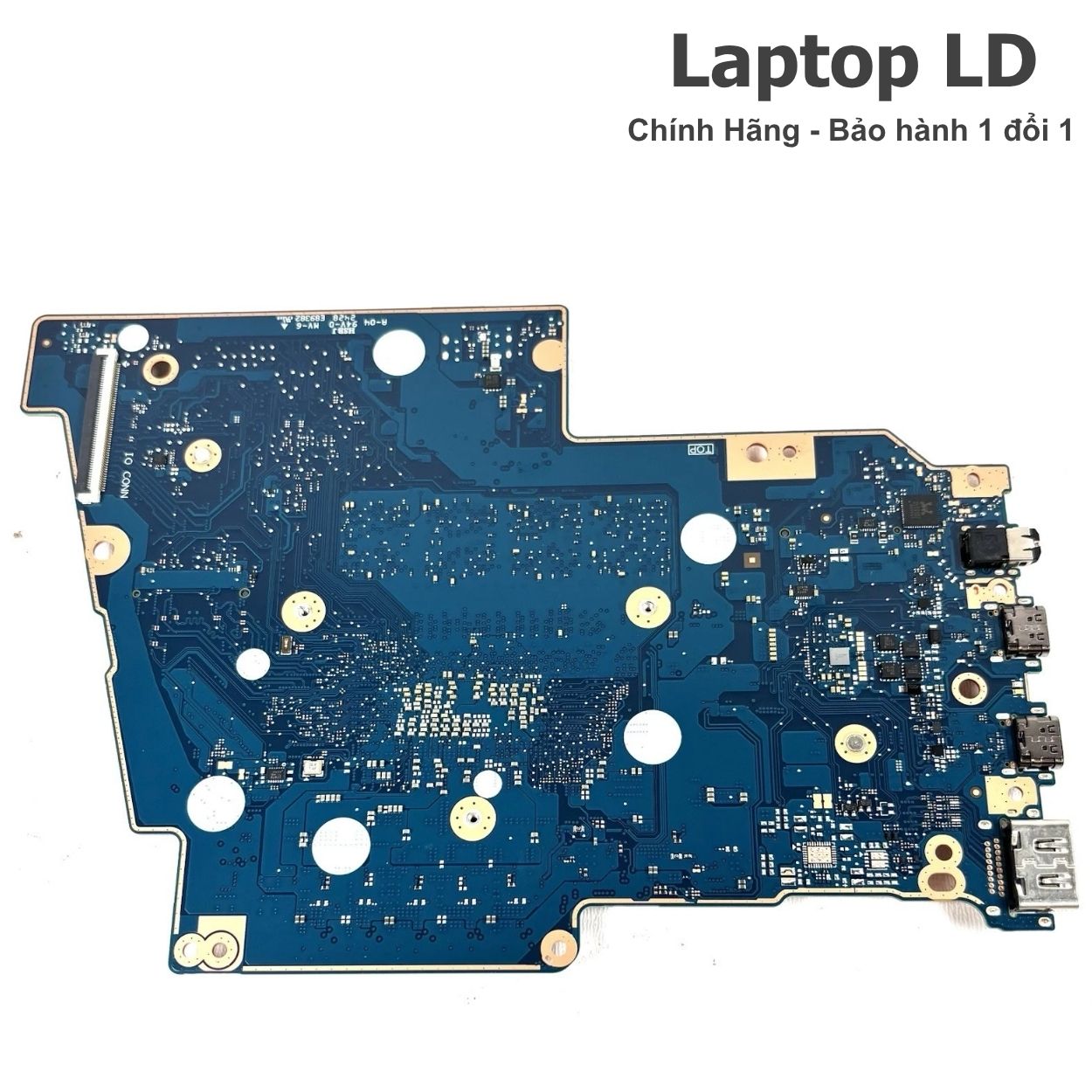

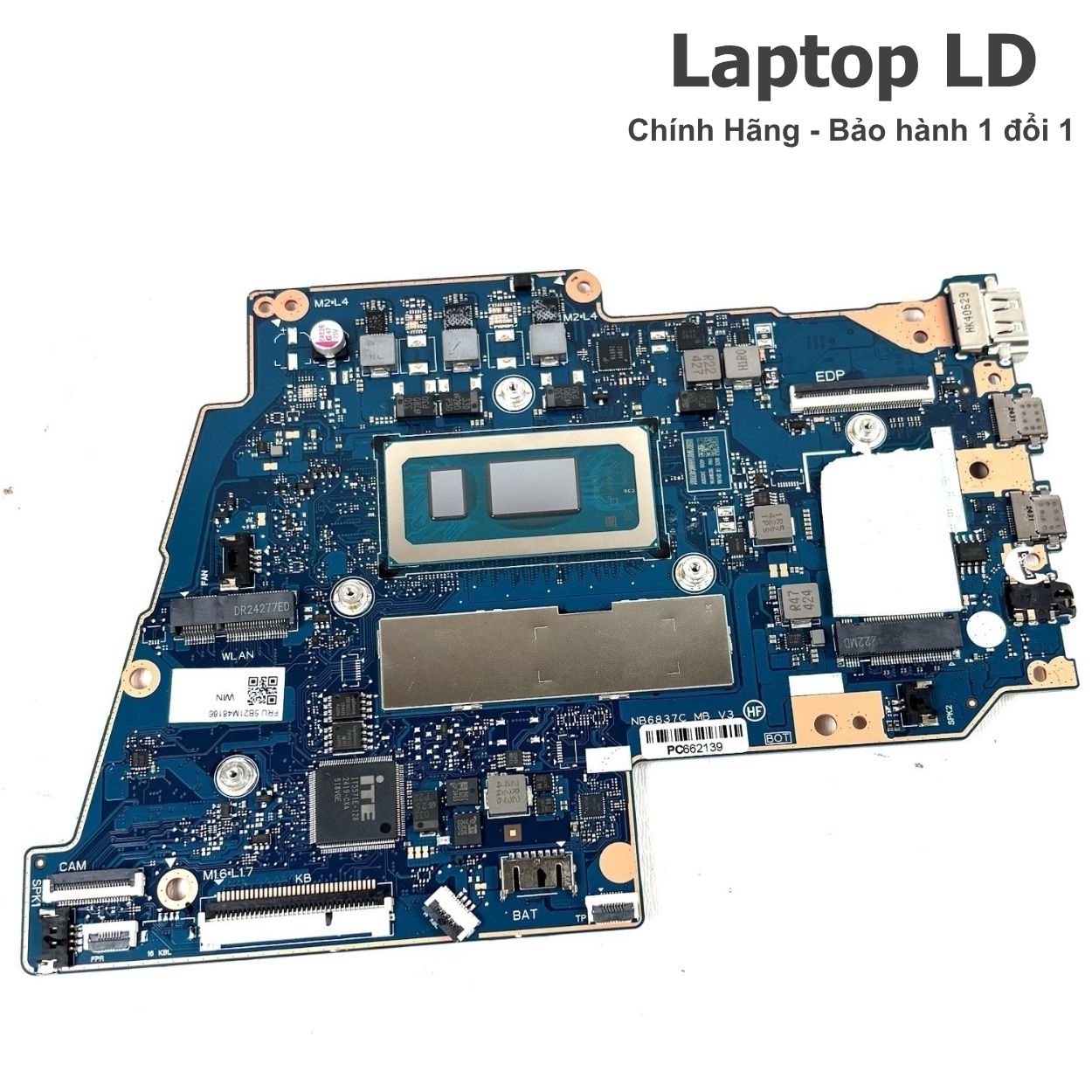

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad 5 2-in-1 16IRU9 Core 5 120U NB6837C_MB_V3
Ảnh thực tế giúp đối chiếu CPU Core 5 120U, cụm RAM hàn, khe SSD M.2 2242, mạch sạc USB-C, cổng HDMI, hai USB-C, hai USB-A, microSD, đầu pin, màn hình cảm ứng, bàn phím, touchpad, quạt và các đầu cáp trên main.
Cần gửi gì để Laptop LD báo đúng main?
Board NB6837C_MB_V3 có thể xuất hiện trên nhiều cấu hình gần nhau. Để xác định đúng main cho máy 16IRU9 Core 5 120U và không nhầm dung lượng RAM hoặc model 14 inch, khách nên gửi đủ ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy có tên IdeaPad 5 2-in-1 16IRU9 và machine type 83DU.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã NB6837C_MB_V3, revision PCB và tem FRU/part number.
- Ảnh cụm chip RAM để xác định đúng dung lượng 8GB hay 16GB.
- Ảnh khu vực CPU Core 5 120U, khe SSD M.2 2242 và card Wi-Fi.
- Ảnh hai USB-C, HDMI, USB-A, microSD, jack audio và đầu cáp màn hình cảm ứng.
- Mô tả lỗi thực tế: không nguồn, không sạc USB-C, treo logo, lỗi RAM, không nhận SSD, mất cảm ứng, không xuất hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng IdeaPad 5 2-in-1 16IRU9 type 83DU.
- Khóa đúng CPU Core 5 120U và Intel Graphics tích hợp.
- Tránh nhầm RAM onboard 8GB với 16GB hoặc LPDDR5 với LPDDR5X.
- Không nhầm SSD M.2 2242 với M.2 2280.
- Phân biệt máy 16IRU9 với 14IRU9 có tên và board code gần nhau.
- Nhận diện lỗi nằm ở main, sạc, pin, SSD, màn hình cảm ứng, cáp bản lề hay bo phụ.
Thông tin báo giá, công lắp và bảo hành
Giá main
Giá được báo theo đúng CPU Core 5 120U, dung lượng RAM onboard, FRU, revision PCB, tình trạng bo mạch và gói bảo hành. Khách cần gửi ảnh tem để nhận báo giá đúng cấu hình.
Công lắp
Khi thay main tại Laptop LD, máy được tháo lắp theo kết cấu bản lề xoay 360°, kiểm tra cáp màn hình cảm ứng, pin 57Wh, SSD, Wi-Fi, quạt, bàn phím, touchpad và toàn bộ cổng trước khi bàn giao.
Bảo hành
Thời hạn và điều kiện bảo hành được ghi rõ trên phiếu theo gói khách chọn. Các trường hợp vào nước, rơi vỡ, cháy cổng do phụ kiện lỗi hoặc tự ý sửa được xử lý theo điều kiện cụ thể.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng main. Máy vào nước, chập mạch USB-C, lỗi RAM hàn, lỗi cảm ứng hoặc từng sửa nhiều lần cần thêm thời gian khoanh vùng.
Cam kết khi thay main tại Laptop LD
- Đối chiếu type 83DU, CPU Core 5 120U, board NB6837C_MB_V3, FRU, RAM và revision trước khi lắp.
- Kiểm tra nguồn, sạc USB-C 65W, RAM onboard, SSD M.2 2242, Wi-Fi, Bluetooth, màn hình, cảm ứng, HDMI, USB-C, USB-A, microSD, âm thanh, bàn phím, touchpad và nhiệt độ.
- Không thay chéo main 14IRU9 hoặc cấu hình Core 7 khi chưa xác minh đầy đủ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch IdeaPad 5 2-in-1 16IRU9 Core 5 120U NB6837C_MB_V3 dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad 5 2-in-1 16IRU9.
- Tên thương mại IdeaPad 5i 2-in-1 16 inch Gen 9 tại một số thị trường.
- Machine type 83DU.
- CPU Intel Core 5 120U onboard.
- Board code NB6837C_MB_V3 theo ảnh main thực tế.
- Intel Graphics tích hợp, không có GPU rời.
- RAM LPDDR5/LPDDR5X hàn onboard, không có khe SO-DIMM.
- Ổ cứng dùng một khe M.2 2242 PCIe 4.0 x4 NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm 16IRU9 type 83DU với 14IRU9 type 83DT.
- Không nhầm Core 5 120U với Core 7 150U.
- Không chọn theo board code nếu chưa đối chiếu FRU, RAM và revision.
- Không nhầm RAM 8GB với 16GB vì RAM hàn không chuyển sang main khác được.
- Không đặt SSD M.2 2280 cho khe thiết kế M.2 2242.
- Không ghi Thunderbolt 4: cổng USB-C của máy là USB 10Gbps hỗ trợ PD và DisplayPort.
- Không ghi HDMI 2.0/2.1; cấu hình hãng của dòng này là HDMI 1.4b.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model/type | IdeaPad 5 2-in-1 16IRU9, type 83DU. | Nhầm sang 14IRU9 hoặc IdeaPad Slim 5 không có bản lề 360°. |
| Board code | NB6837C_MB_V3, đồng thời phải đúng revision và FRU. | Chỉ nhìn chữ board rồi bỏ qua layout, RAM và tem part. |
| CPU | Intel Core 5 120U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng. | Nhầm sang Core 7 150U, dẫn đến sai giá và cấu hình main. |
| GPU | Intel Graphics tích hợp, dùng chung RAM hệ thống. | Ghi nhầm Iris Xe theo tên cũ hoặc suy đoán có GPU rời. |
| RAM | RAM LPDDR5/LPDDR5X-5200 hàn onboard; dung lượng phải khớp FRU. | Tưởng có khe SO-DIMM hoặc có thể chuyển RAM giữa hai main. |
| SSD | 1 khe M.2 2242 PCIe 4.0 x4 NVMe. | Nhầm M.2 2280 hoặc tưởng máy có hai khe SSD. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 USB-C 10Gbps PD/DP, HDMI 1.4b, audio 3.5mm, microSD. | Ghi sai Thunderbolt, LAN RJ-45 hoặc HDMI 2.0. |
| Sạc | USB-C 65W, hỗ trợ Power Delivery. | Dùng sạc/cáp không đủ công suất làm sạc chậm hoặc tụt pin. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem FRU, mã PCB, RAM, SSD và cụm cổng trước khi đặt hàng.

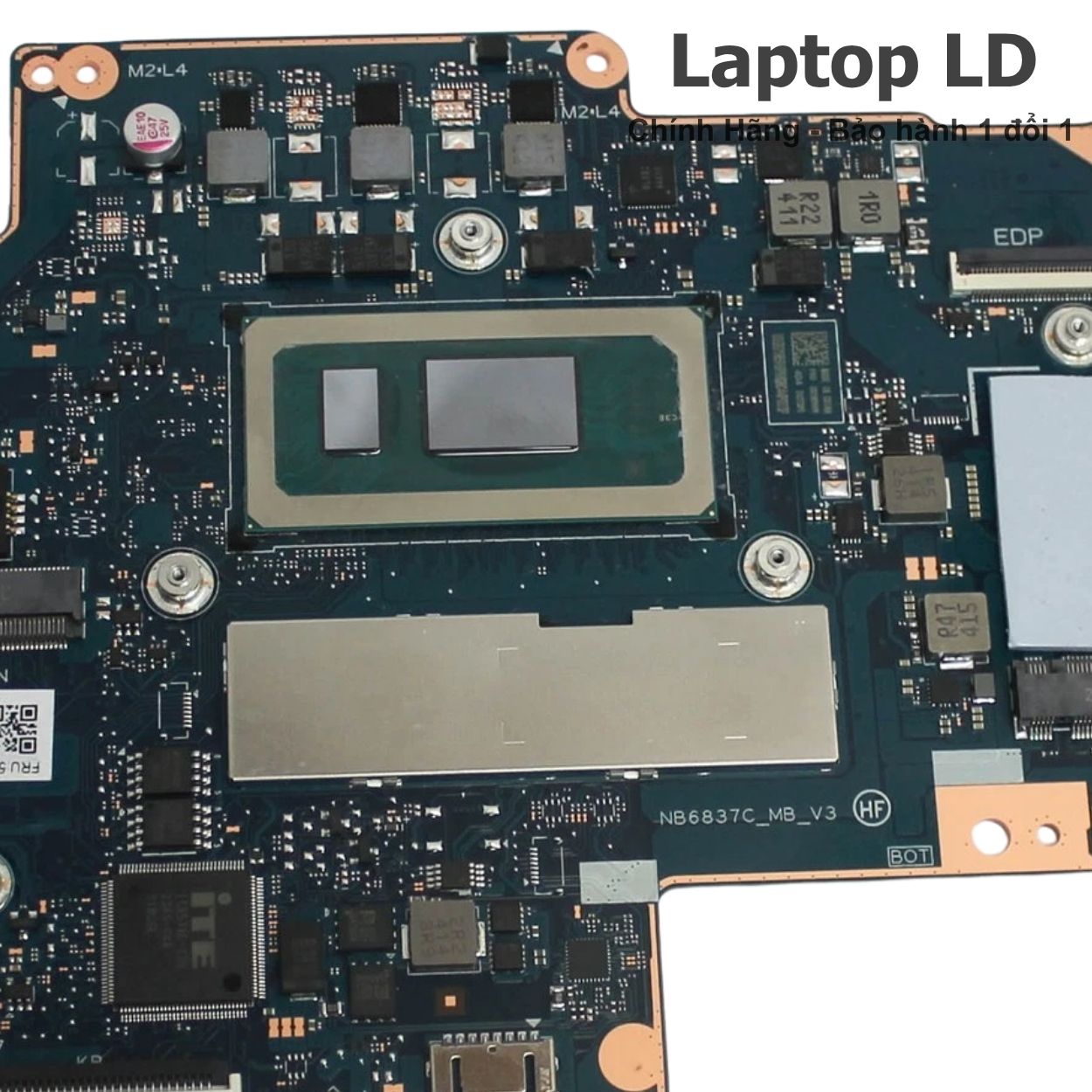

Ảnh chi tiết CPU, RAM, khe SSD và cụm cổng trên main IdeaPad 5 2-in-1 16IRU9 NB6837C_MB_V3
Nhóm ảnh này dùng để đối chiếu Core 5 120U, cụm RAM onboard, khe SSD M.2 2242, mạch sạc USB-C và bố trí cổng/đầu cáp của bản 16 inch.
Dấu hiệu nên kiểm tra bo mạch IdeaPad 5 2-in-1 16IRU9
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, đèn sạc không sáng hoặc chỉ chớp.
- Không nhận sạc USB-C 65W ở một hoặc cả hai cổng.
- Báo sạc nhưng pin không tăng, tụt pin khi chạy tải.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng hub/cáp lỗi.
- Máy tự tắt khi xoay bản lề, xuất màn ngoài hoặc cắm nhiều thiết bị.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU và RAM.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Có thể liên quan RAM onboard, nguồn RAM, BIOS hoặc bus bộ nhớ.
- Không nhận SSD M.2 2242 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi đường PCIe hoặc socket SSD.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn cảm ứng chớp, sọc, mất hình hoặc không nhận touch.
- HDMI/USB-C không xuất hình dù cáp và màn ngoài hoạt động tốt.
- USB-A, microSD hoặc audio mất nhận.
- Camera, mic, loa, bàn phím hoặc touchpad mất đồng thời.
- Wi-Fi/Bluetooth chập chờn do card, nguồn card hoặc đường tín hiệu.
- Máy vào nước gần bản lề/cổng làm oxy hóa cáp và main.
Nên sửa hay thay bo mạch Lenovo IdeaPad 5 2-in-1 16IRU9?
Dòng 2-in-1 có RAM hàn, cáp màn hình cảm ứng đi qua bản lề và sạc USB-C. Cần tách rõ lỗi sạc, pin, cáp, màn hình, SSD, bo phụ và main trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng USB-C, HDMI, USB-A, microSD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM chưa hỏng.
- Không nhận SSD do socket, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi hình ảnh do đầu cáp, nguồn panel hoặc tiếp xúc bản lề.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU Core 5 120U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng mạch USB-C/PD và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, sạc, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc xoay bản lề.
Thông số kỹ thuật chính
Bảng dưới đây ghi cấu hình nền của main Lenovo IdeaPad 5 2-in-1 16IRU9 Core 5 120U board NB6837C_MB_V3. Dung lượng RAM và FRU phải xác nhận theo tem main thực tế.
| Tên sản phẩm | Main Lenovo IdeaPad 5 2-in-1 16IRU9 CPU Intel Core 5 120U NB6837C_MB_V3 |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad 5 2-in-1 16IRU9 / IdeaPad 5i 2-in-1 16 inch Gen 9, machine type 83DU |
| FRU / Part number | Chưa khóa khi chưa có ảnh tem; bắt buộc đối chiếu FRU trước khi giao hoặc lắp |
| Board number | NB6837C_MB_V3; kiểm thêm revision PCB trên main thực tế |
| CPU | Intel Core 5 120U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, P-core 1.4–5.0GHz, E-core 0.9–3.8GHz, 12MB Intel Smart Cache, FCBGA1744 |
| GPU / VGA | Intel Graphics tích hợp, 80 Execution Units, xung tối đa 1.30GHz, dùng chung bộ nhớ hệ thống, không có GPU rời |
| RAM hỗ trợ | RAM LPDDR5-5200 hoặc LPDDR5X-5200 hàn onboard, dual-channel, không có khe RAM rời; dung lượng 8GB hoặc 16GB phải khớp FRU |
| Ổ cứng hỗ trợ | 1 khe M.2 2242 PCIe 4.0 x4 NVMe; cấu hình Lenovo công bố 512GB hoặc 1TB |
| Cổng/khe trên main | Khe SSD M.2 2242, khe card Wi-Fi M.2, đầu pin, đầu màn hình/cảm ứng, bàn phím, touchpad, loa, quạt và bo phụ theo layout thực tế |
| Cổng ngoài | 2 USB-A 5Gbps (1 Always On), 2 USB-C 10Gbps hỗ trợ USB PD 3.1 và DisplayPort 1.4, 1 HDMI 1.4b, 1 jack audio 3.5mm, 1 microSD; không LAN RJ-45 |
| Màn hình tương thích | 16 inch cảm ứng: WUXGA IPS 1920x1200 300 nit hoặc 2K OLED 2048x1280 400 nit; bản lề xoay 360° |
| Mạng và kết nối | Wi-Fi 6 + Bluetooth 5.2 hoặc Wi-Fi 6E + Bluetooth 5.3 theo card lắp thực tế; không có Ethernet onboard |
| Pin / sạc | Pin 57Wh; sạc USB-C 65W hỗ trợ Power Delivery |
| Bảo hành | Theo thời hạn và điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc/cáp USB-C, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc 65W chuẩn, kiểm từng cổng USB-C, ngắt pin, đo dòng chờ và các cuộn nguồn. |
| Chỉ một cổng USB-C nhận sạc | Hỏng chân cổng, IC bảo vệ, controller PD hoặc đường CC/VBUS. | Đổi cáp, đổi cổng, kiểm trở kháng và theo dõi quá trình đàm phán PD. |
| Báo sạc nhưng tụt pin | Sạc thiếu công suất, cáp kém, pin yếu, PD giới hạn hoặc nguồn CPU bất ổn. | Dùng sạc/cáp đạt chuẩn, đọc công suất nhận và chạy tải theo dõi dòng vào. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi trình tự khởi động. |
| Không nhận SSD M.2 2242 | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket, kiểm chân tiếp xúc và nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp qua bản lề, nguồn màn, BIOS, RAM hoặc iGPU. | Thử xuất HDMI/USB-C, kiểm đèn nền, nguồn panel, cáp màn và tín hiệu khởi tạo. |
| Mất cảm ứng khi xoay máy | Cáp cảm ứng, đầu nối, bản lề, driver hoặc nguồn touch. | Kiểm cáp theo góc mở, đầu nối, Device Manager và nguồn cấp cho touch controller. |
| Xanh màn hoặc treo khi tải | RAM onboard, nguồn CPU, nhiệt độ, SSD hoặc BIOS. | Kiểm bộ nhớ, SSD, nhiệt độ, quạt, keo tản và độ ổn định nguồn khi tải. |
| Máy vào nước | Oxy hóa mạch USB-C, bàn phím, bo phụ, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

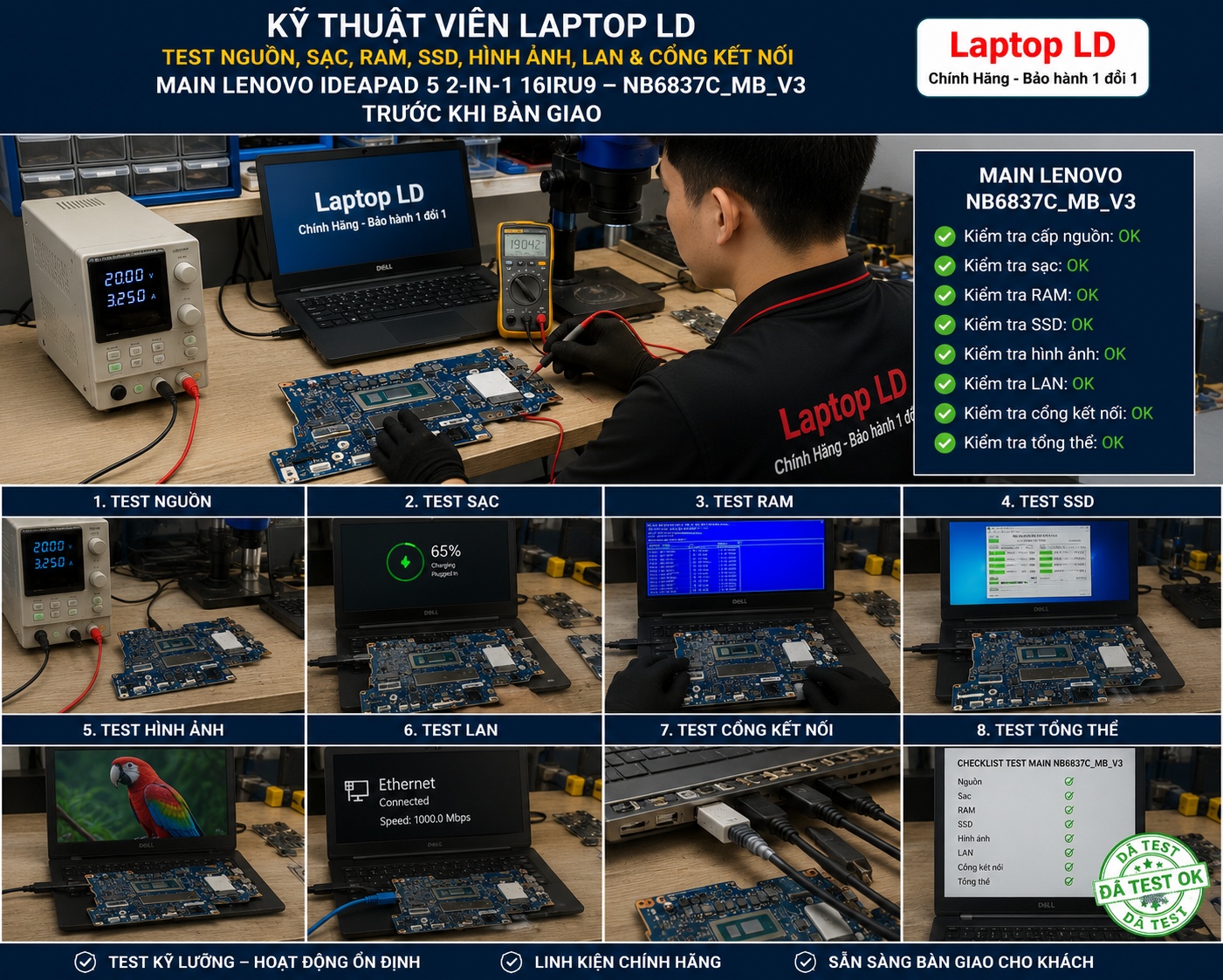

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C, RAM onboard, SSD M.2 2242, màn hình/cảm ứng, HDMI, USB-C, USB-A, Wi-Fi và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, cảm ứng, USB-C, SSD, lịch sử vào nước/sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C 65W, pin, SSD M.2 2242, RAM onboard, BIOS, màn hình/cảm ứng, cáp bản lề và các cổng.
-
Đối chiếu đúng main
Xác minh 16IRU9 type 83DU, Core 5 120U, board NB6837C_MB_V3, FRU, revision và dung lượng RAM.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo cáp đúng kỹ thuật, vệ sinh tản nhiệt, lắp main và test CPU, RAM, SSD, cảm ứng, cổng, bản lề và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc/cáp USB-C phù hợp.
Bảo hành sau khi thay bo mạch
Ghi rõ trên phiếu
Thời hạn, phạm vi và điều kiện bảo hành được ghi cụ thể theo main và gói khách chọn.
Có gói mở rộng
Khách có thể chọn gói bảo hành dài hơn khi phù hợp với tình trạng bo mạch và nhu cầu sử dụng.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do sạc/hub lỗi, cong gãy cổng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ phạm vi hỗ trợ.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU và RAM hàn, nhiều cổng mảnh và đầu cáp nhỏ nên cần túi chống tĩnh điện, đệm bảo vệ cổng và hộp cứng chống cong bo khi vận chuyển.
Câu hỏi thường gặp
Main NB6837C_MB_V3 dùng cho model nào?
Trang này mô tả cấu hình dùng cho Lenovo IdeaPad 5 2-in-1 16IRU9 type 83DU Core 5 120U. Phải đối chiếu thêm FRU, revision và RAM trước khi thay.
Core 5 120U có bao nhiêu nhân và luồng?
Intel Core 5 120U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 5.0GHz và 12MB cache.
Main này có VGA rời không?
Không. Cấu hình 16IRU9 dùng Intel Graphics tích hợp và chia sẻ RAM hệ thống.
RAM có nâng cấp được không?
Không nâng cấp bằng thanh SO-DIMM. RAM được hàn trực tiếp trên main; dung lượng phải chọn đúng theo FRU.
Máy dùng SSD kích thước nào?
Máy dùng một SSD M.2 2242 PCIe 4.0 x4 NVMe, không phải khe M.2 2280 tiêu chuẩn dài.
Hai cổng USB-C có phải Thunderbolt 4 không?
Không nên ghi Thunderbolt 4. Theo Lenovo, hai cổng là USB-C 10Gbps hỗ trợ Power Delivery và DisplayPort 1.4.
Máy có LAN hoặc khe thẻ nhớ không?
Máy không có LAN RJ-45 onboard nhưng có khe đọc thẻ microSD.
Sạc chuẩn của máy là bao nhiêu watt?
Lenovo công bố sạc USB-C 65W hỗ trợ Power Delivery.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 2242 nên thay main thường không xóa dữ liệu. SSD lỗi, mã hóa hoặc yêu cầu khóa khôi phục cần xử lý riêng.
Cần kiểm gì trước khi đặt main?
Cần gửi tem đáy máy, ảnh hai mặt main, mã NB6837C_MB_V3, FRU, revision, dung lượng RAM và tình trạng lỗi thực tế.
