Laptop LD • Main IdeaPad 5-14ITL05
Thay main Lenovo IdeaPad 5-14ITL05 i5-1135G7 LA-K321P đúng mã
Đúng board LA-K321P, CPU Intel Core i5-1135G7 và dòng máy IdeaPad 5-14ITL05 type 82FE. Dung lượng RAM onboard, FRU và cấu hình đồ họa UMA Intel Iris Xe hay NVIDIA GeForce MX450 phải được đối chiếu theo tem và linh kiện thực tế trên main trước khi giao hoặc lắp.
- LA-K321P
- Core i5-1135G7
- RAM onboard
- 1 khe M.2
- USB-C PD/DP
- Cần kiểm FRU/GPU
Xác thực kỹ thuật: thông tin nền được rà soát theo Lenovo PSREF của IdeaPad 5-14ITL05, thông số Intel Core i5-1135G7 và mã PCB LA-K321P. FRU, dung lượng RAM, revision và bản UMA/MX450 chỉ được khóa sau khi đối chiếu tem cùng ảnh hai mặt bo mạch thực tế.

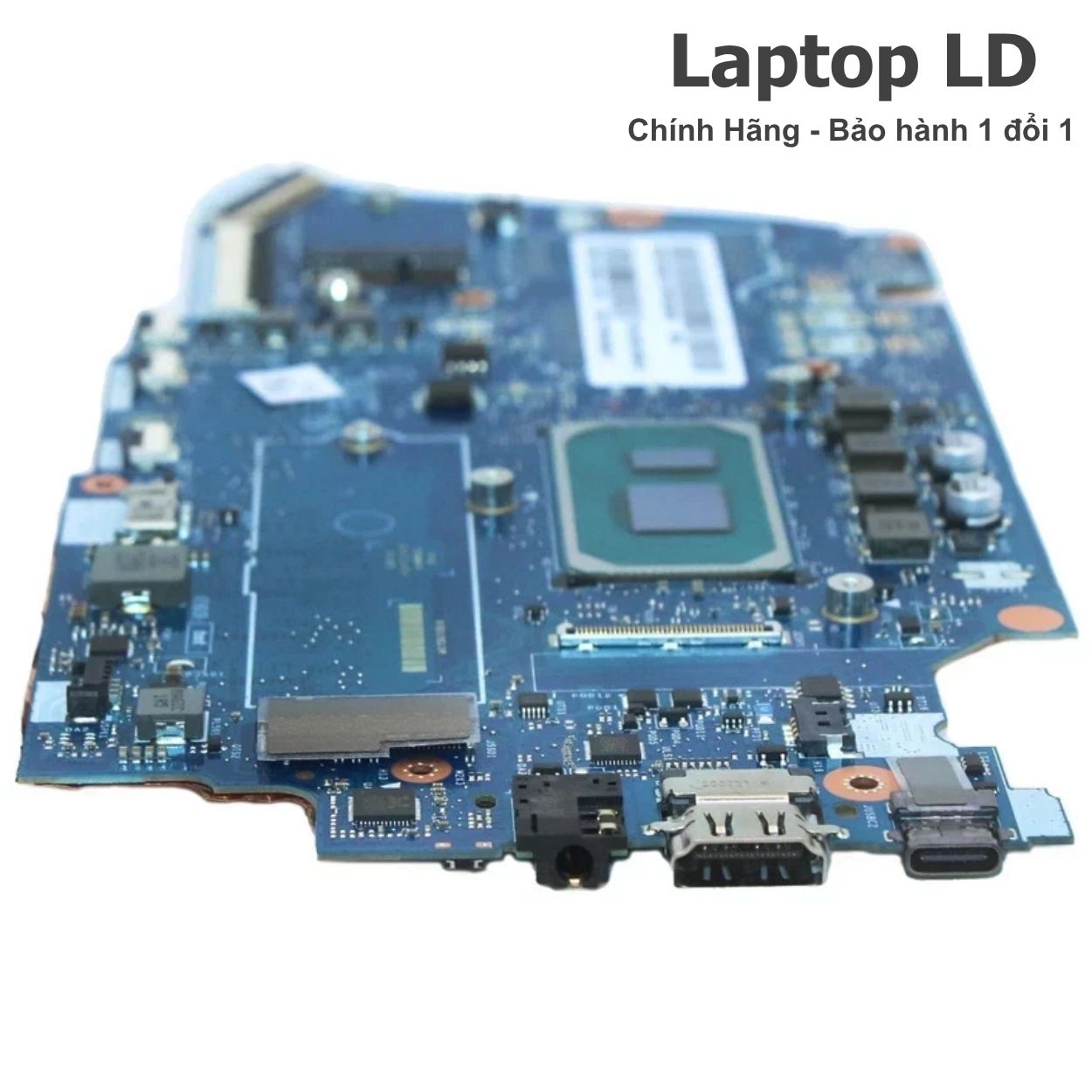

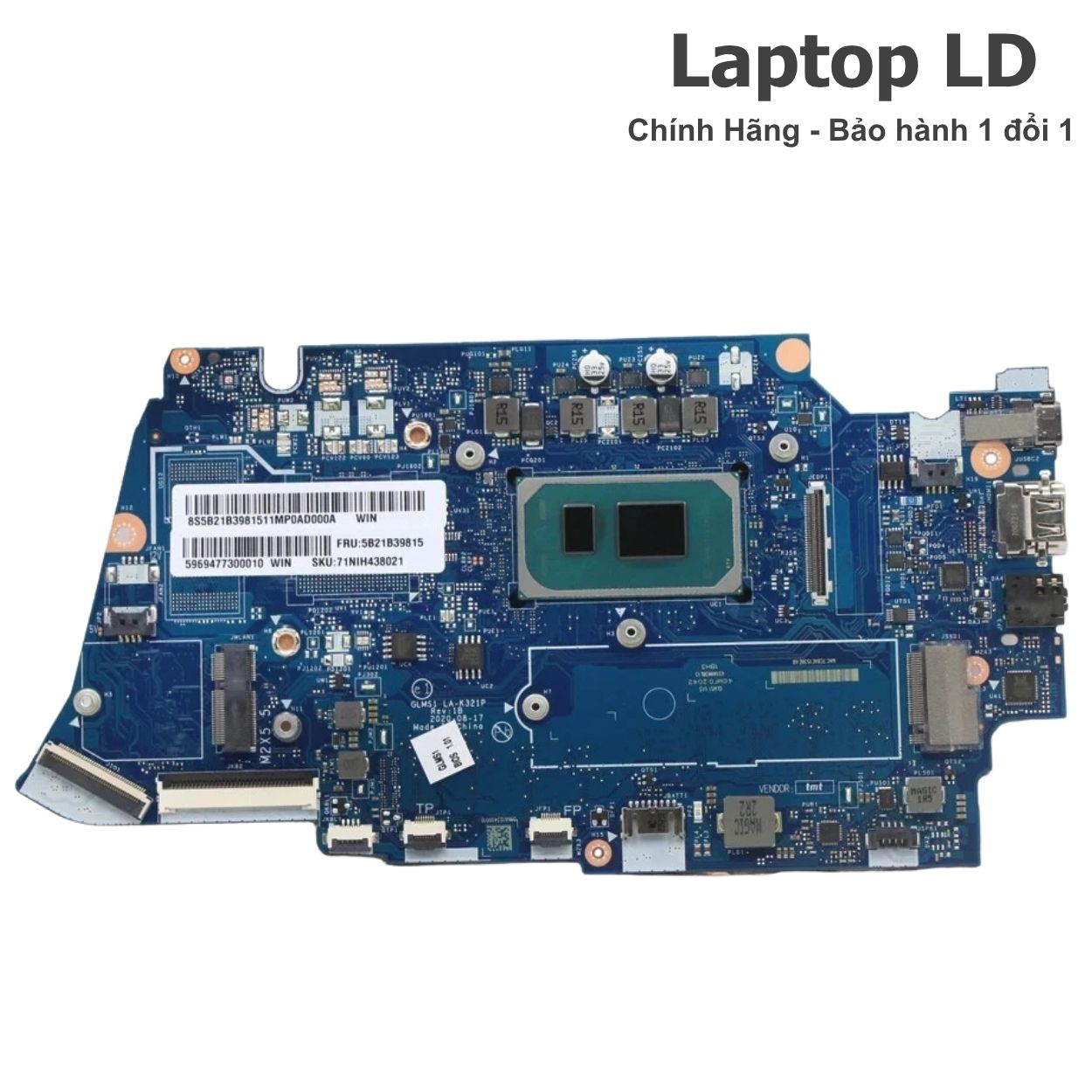

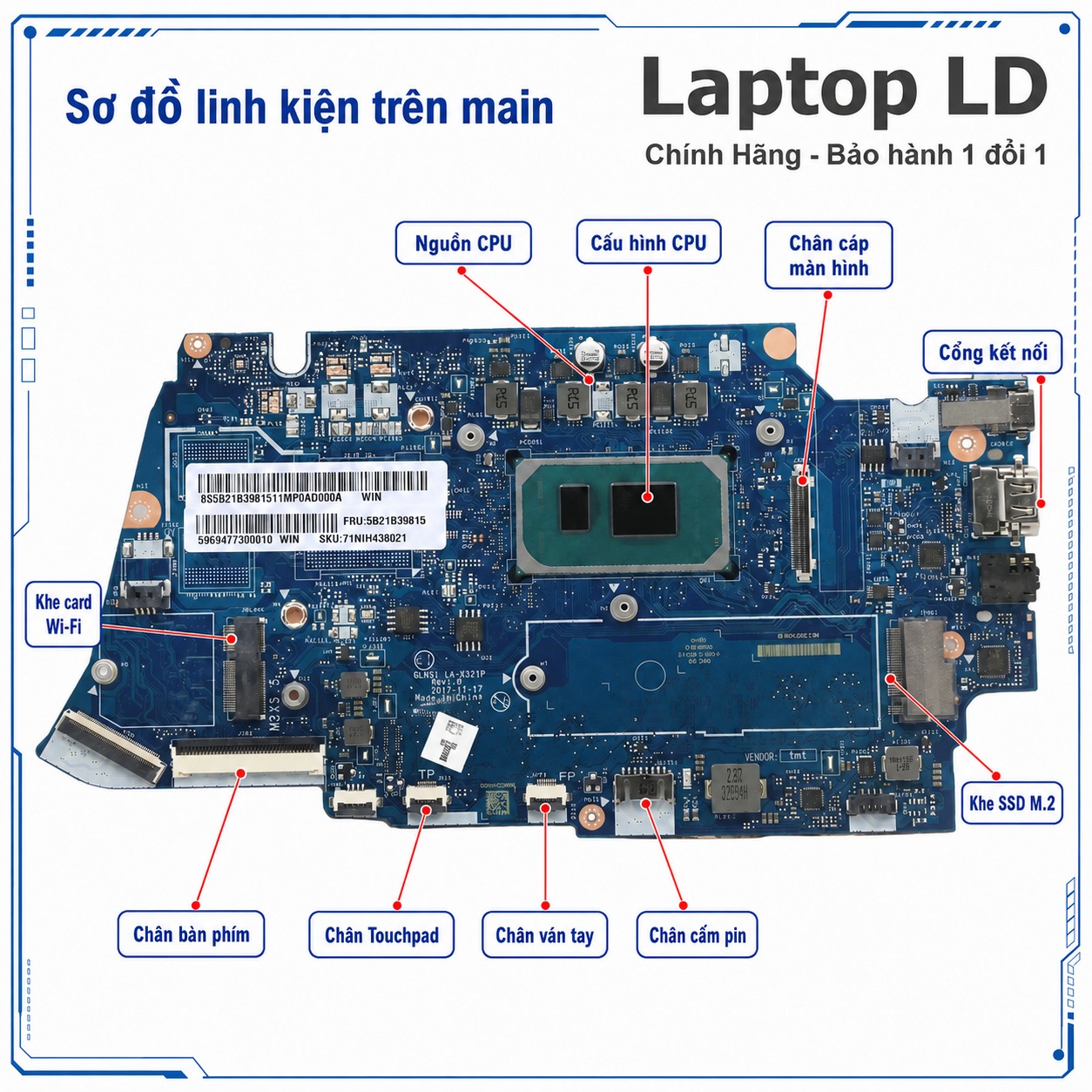

Vị trí linh kiện và ảnh tổng thể main Lenovo IdeaPad 5-14ITL05 i5-1135G7 LA-K321P
Ảnh thực tế dùng để nhận biết CPU i5-1135G7, cụm RAM DDR4 hàn, khe SSD M.2, khe Wi-Fi, khu vực nguồn sạc, USB-C, HDMI, đầu cáp màn hình, pin, quạt và dấu hiệu có hoặc không có GPU/VRAM NVIDIA MX450.
Cần gửi gì để Laptop LD báo đúng main?
IdeaPad 5-14ITL05 có nhiều dung lượng RAM onboard và có cả cấu hình đồ họa tích hợp lẫn NVIDIA MX450. Chỉ board number LA-K321P chưa đủ để chốt chính xác main thay thế.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model IdeaPad 5-14ITL05 và machine type 82FE.
- Ảnh rõ hai mặt bo mạch cũ.
- Ảnh board number LA-K321P và revision PCB.
- Ảnh tem FRU/part number trên main.
- Ảnh cụm RAM hàn để xác định đúng dung lượng.
- Ảnh khu vực GPU/VRAM để phân biệt UMA với MX450 2GB.
- Ảnh cổng USB-C, HDMI, USB-A, đầu nguồn và bo phụ.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, lỗi RAM, không nhận SSD, mất hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Khóa đúng CPU i5-1135G7 và board LA-K321P.
- Chọn đúng RAM onboard, tránh nhầm 4GB, 8GB hoặc 16GB.
- Phân biệt main UMA Intel Iris Xe với main NVIDIA GeForce MX450 2GB.
- Đối chiếu đúng vị trí đầu nguồn tròn nếu máy có trang bị.
- Nhận diện lỗi nằm ở main, sạc, SSD, màn hình, pin, Wi-Fi hay bo phụ.
- Giảm nguy cơ mua nhầm main cùng hình dáng nhưng khác FRU/revision.
Thông tin báo giá, công lắp và bảo hành
Giá main
Giá được báo theo đúng i5-1135G7, dung lượng RAM onboard, bản UMA hay MX450, FRU, revision, tình trạng bo mạch và gói bảo hành. Cần ảnh main thực tế để chốt chính xác.
Công lắp
Khi lắp tại Laptop LD, kỹ thuật kiểm tra cáp màn, pin, quạt, tản nhiệt, SSD, Wi-Fi, USB-C, HDMI, USB-A, khe thẻ và các đầu nối trước khi bàn giao.
Bảo hành
Thời hạn và phạm vi bảo hành áp dụng theo phiếu của sản phẩm thực tế. Các trường hợp vào nước, rơi vỡ, cháy cổng hoặc tự ý sửa được xử lý theo điều kiện ghi trên phiếu.
Thời gian xử lý
Có thể xử lý nhanh khi có sẵn đúng FRU và cấu hình. Main vào nước, chập nguồn nhiều tầng, lỗi RAM hàn hoặc GPU rời cần thêm thời gian kiểm tra.
Cam kết khi thay main tại Laptop LD
- Đối chiếu type 82FE, board LA-K321P, CPU, RAM, GPU, FRU và revision.
- Không tự chuyển cấu hình giữa bản UMA và MX450.
- Kiểm tra nguồn, sạc, RAM, SSD, hình ảnh, USB-C, HDMI, USB-A, Wi-Fi, âm thanh và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành và hỗ trợ giao hàng toàn quốc theo điều kiện đơn hàng.
Bo mạch IdeaPad 5-14ITL05 i5-1135G7 LA-K321P dùng cho máy nào?
Dòng máy phù hợp
- Lenovo IdeaPad 5-14ITL05, machine type 82FE.
- CPU Intel Core i5-1135G7 onboard.
- Board number LA-K321P đúng revision.
- RAM DDR4-3200 hàn onboard, không có khe SO-DIMM.
- Một khe M.2 hỗ trợ SSD 2242 hoặc 2280 PCIe NVMe.
- Đúng cấu hình đồ họa theo FRU: UMA Intel Iris Xe hoặc NVIDIA MX450 2GB.
- Đúng layout cổng, đầu nguồn, đầu màn, quạt, pin và bo phụ.
Không nên thay chéo khi chưa kiểm
- Không nhầm IdeaPad 5-14ITL05 với IdeaPad 5-15ITL05.
- Không nhầm LA-K321P với board khác chỉ vì cùng CPU.
- Không nhầm i5-1135G7 với i3-1115G4 hoặc i7-1165G7.
- Không nhầm bản UMA với bản MX450 có GPU/VRAM rời.
- Không đổi giữa dung lượng RAM onboard khác nhau khi chưa kiểm FRU.
- Không mặc định mọi máy đều dùng cùng đầu sạc hoặc cùng công suất adapter.
- Không đặt theo hình dáng main mà bỏ qua revision và tem part.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Board number | LA-K321P và đúng revision PCB. | Chỉ nhìn mã máy rồi chọn board khác layout. |
| Machine type | IdeaPad 5-14ITL05, type 82FE. | Nhầm sang bản 15 inch hoặc dòng Flex/Slim khác. |
| CPU | Intel Core i5-1135G7, 4 nhân 8 luồng. | Nhầm i3-1115G4 hoặc i7-1165G7. |
| GPU | Khớp FRU: Intel Iris Xe UMA hoặc NVIDIA MX450 2GB GDDR6. | Nhầm bản UMA với bản có GPU/VRAM rời. |
| RAM | DDR4-3200 hàn onboard; dung lượng phải khớp tem/FRU. | Tưởng có khe RAM rời hoặc có thể chuyển RAM giữa main. |
| SSD | Một khe M.2 PCIe 3.0 x4, hỗ trợ 2242/2280. | Nhầm máy có hai khe SSD hoặc dùng ổ SATA 2.5 inch. |
| Cổng ngoài | 2 USB-A, 1 USB-C 5Gbps PD/DP 1.4, HDMI 1.4b, card reader, audio 3.5mm. | Ghi nhầm Thunderbolt, HDMI 2.0 hoặc LAN RJ-45. |
| Nguồn sạc | Phải khớp cấu hình máy và cổng nguồn thực tế. | Dùng sai đầu sạc/công suất, gây sạc chậm hoặc không ổn định. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem FRU, mã PCB, RAM, GPU, SSD và cụm cổng trước khi đặt hàng.

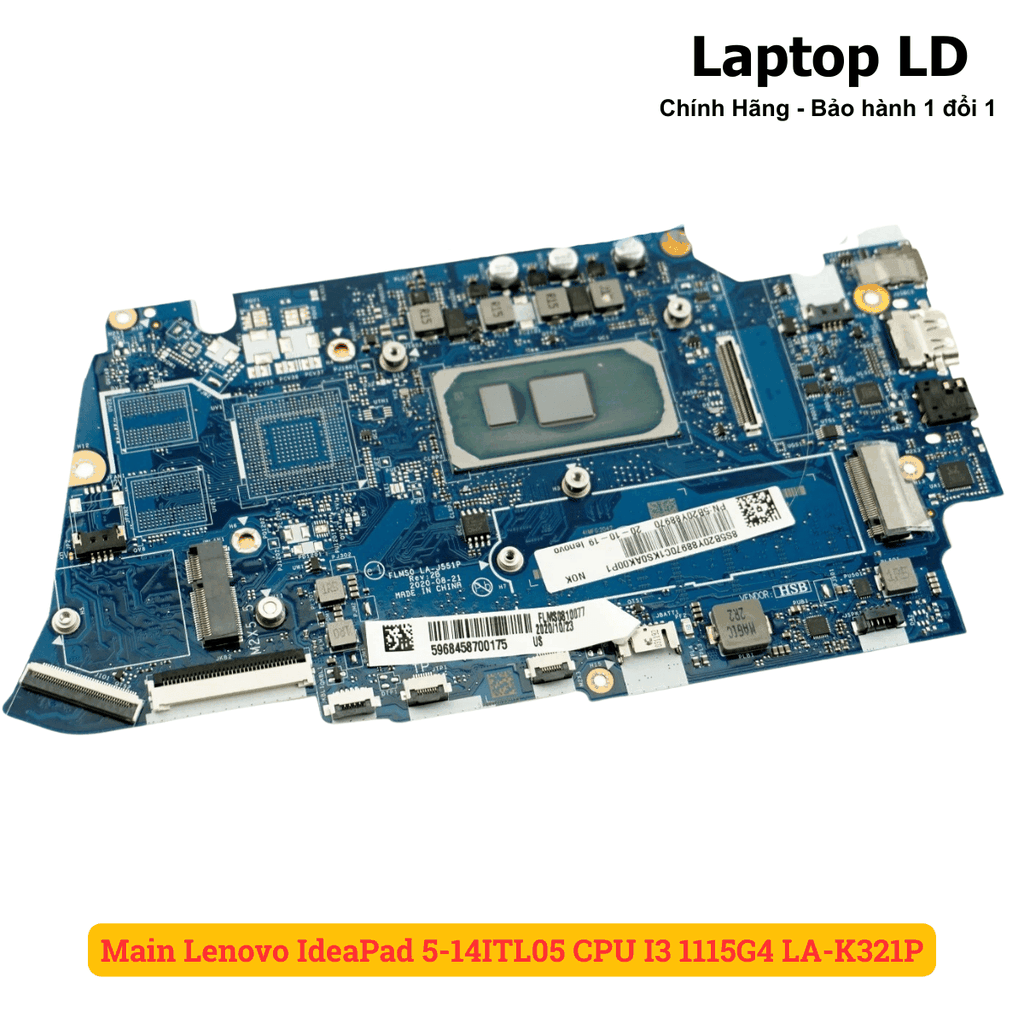

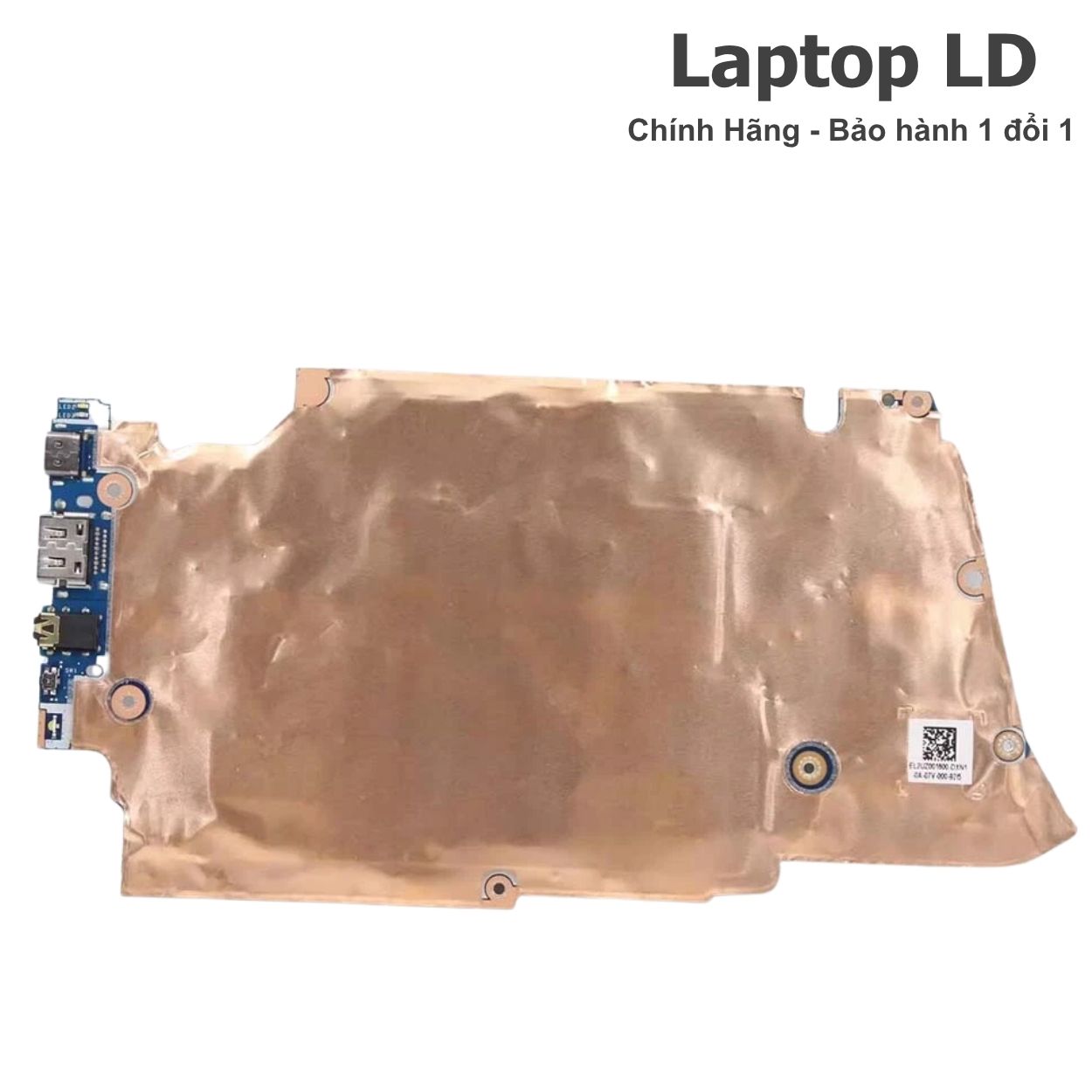

Ảnh chi tiết CPU, RAM, SSD và GPU trên main IdeaPad 5-14ITL05 LA-K321P
Nhóm ảnh này giúp đối chiếu CPU i5-1135G7, cụm RAM hàn, khe SSD M.2, khu vực sạc USB-C và dấu hiệu có hoặc không có chip NVIDIA MX450 cùng VRAM.
Dấu hiệu nên kiểm tra bo mạch Lenovo IdeaPad 5-14ITL05
Lỗi nguồn và sạc
- Bấm nguồn không phản hồi, đèn sạc không sáng hoặc chỉ nháy.
- USB-C không nhận sạc Power Delivery hoặc đầu nguồn tròn không hoạt động trên máy có trang bị.
- Báo sạc nhưng pin không tăng, máy tắt khi tải.
- Cổng sạc nóng, lỏng hoặc chập sau khi dùng adapter/cáp lỗi.
- Nguồn chờ có nhưng không tạo đủ các đường nguồn CPU và RAM.
- Máy vào nước gần cổng gây oxy hóa mạch nguồn.
Lỗi khởi động, RAM và SSD
- Treo logo Lenovo, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn đen, quạt quay rồi dừng.
- Có thể liên quan RAM onboard, nguồn RAM, BIOS hoặc bus bộ nhớ.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep hoặc lỗi đường PCIe/socket.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh và ngoại vi
- Màn hình chớp, sọc, mất hình hoặc chỉ lên màn ngoài.
- HDMI/USB-C không xuất hình dù cáp và màn tốt.
- Bản MX450 lỗi GPU/VRAM có thể gây treo, sọc hoặc mất driver.
- USB-A, khe thẻ hoặc audio mất nhận.
- Wi-Fi/Bluetooth chập chờn do card, nguồn card hoặc đường tín hiệu.
- Camera, mic, loa, bàn phím hoặc touchpad mất đồng thời.
Nên sửa hay thay bo mạch Lenovo IdeaPad 5-14ITL05?
Dòng này có CPU và RAM hàn, đồng thời có biến thể GPU rời. Cần tách rõ lỗi sạc, SSD, màn hình, cáp, GPU/VRAM, pin và bo phụ trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng sạc, USB-C, HDMI, USB-A, khe thẻ hoặc linh kiện bảo vệ.
- Mạch nguồn còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM chưa hỏng.
- Không nhận SSD do socket, nguồn SSD hoặc linh kiện ngoại vi.
- Lỗi hình ảnh do đầu cáp, nguồn panel hoặc tiếp xúc chân cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1135G7 lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- GPU/VRAM MX450 hỏng nặng hoặc lỗi tái phát sau nhiều lần sửa.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng vẫn treo khi tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền của Lenovo IdeaPad 5-14ITL05 i5-1135G7 board LA-K321P. RAM, FRU, revision và GPU phải xác nhận theo main thực tế.
| Tên sản phẩm | Main Lenovo IdeaPad 5-14ITL05 CPU Intel Core i5-1135G7 LA-K321P |
|---|---|
| Dòng máy tương thích | Lenovo IdeaPad 5-14ITL05, machine type 82FE |
| FRU / Part number | Chưa khóa khi chưa có ảnh tem; bắt buộc đối chiếu trước khi giao hoặc lắp |
| Board number | LA-K321P; kiểm thêm revision PCB trên main thực tế |
| CPU | Intel Core i5-1135G7 onboard, 4 nhân 8 luồng, xung cơ bản 2.4GHz, Turbo tối đa 4.2GHz, 8MB Intel Smart Cache, package FCBGA1449 |
| GPU / VGA | Phải khớp FRU: Intel Iris Xe Graphics tích hợp hoặc NVIDIA GeForce MX450 2GB GDDR6; không tự suy đoán khi chưa thấy GPU/VRAM |
| RAM hỗ trợ | DDR4-3200 hàn trên main, không có khe RAM rời; dòng máy có cấu hình 4GB, 8GB hoặc 16GB, dung lượng cụ thể phải khớp FRU |
| Ổ cứng hỗ trợ | Một khe M.2 PCIe 3.0 x4; hỗ trợ SSD M.2 2242 đến 512GB hoặc M.2 2280 đến 1TB theo cấu hình Lenovo công bố |
| Cổng/khe trên main | Khe SSD M.2, khe card Wi-Fi M.2, đầu pin, đầu màn hình, bàn phím, touchpad, loa, quạt và bo phụ theo layout thực tế |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 (1 Always On), 1 USB-C 3.2 Gen 1 hỗ trợ dữ liệu, PD 3.0 và DisplayPort 1.4, 1 HDMI 1.4b, 1 card reader, 1 audio 3.5mm; không LAN RJ-45 |
| Màn hình tương thích | Dòng máy có các tùy chọn 14 inch HD/FHD, TN hoặc IPS, cảm ứng hoặc không cảm ứng; phải kiểm đúng cáp và panel máy thực tế |
| Mạng và kết nối | Wi-Fi 6 802.11ax 2x2 + Bluetooth 5.1 qua card M.2; không có Ethernet onboard |
| Pin / sạc | Pin 44.5Wh hoặc 56.5Wh; adapter có nhiều tùy chọn 45W/65W đầu tròn hoặc 65W/95W USB-C PD tùy cấu hình và thị trường |
| Bảo hành | Theo thời hạn và điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter, cổng sạc, pin, mạch nguồn vào, nguồn chờ hoặc chập nguồn chính. | Đối chiếu đúng loại sạc, ngắt pin, đo dòng chờ và kiểm các cuộn nguồn. |
| USB-C không nhận sạc | Cáp/củ sạc, chân cổng, IC bảo vệ, controller PD hoặc đường CC/VBUS. | Thử sạc PD chuẩn, kiểm cổng, đo trở kháng và theo dõi đàm phán PD. |
| Báo sạc nhưng tụt pin | Sạc thiếu công suất, pin yếu, giới hạn PD hoặc nguồn CPU/GPU bất ổn. | Dùng đúng adapter, đọc công suất nhận và theo dõi dòng khi tải. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và trình tự khởi động. |
| Không nhận SSD M.2 | SSD lỗi, socket, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM, iGPU hoặc GPU rời. | Thử HDMI/USB-C, kiểm đèn nền, cáp, nguồn panel và trạng thái POST. |
| Bản MX450 treo hoặc sọc khi tải | GPU, VRAM, nguồn GPU, nhiệt độ hoặc driver. | Kiểm đúng phiên bản main, chạy tải có kiểm soát và theo dõi nguồn/nhiệt. |
| Xanh màn hoặc treo ngẫu nhiên | RAM onboard, SSD, BIOS, nguồn CPU/GPU hoặc nhiệt độ. | Kiểm bộ nhớ, SSD, nhiệt độ và độ ổn định nguồn khi tải. |
| Máy vào nước | Oxy hóa mạch nguồn, USB-C, bo phụ, RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp đối chiếu main được kiểm tra nguồn, sạc, RAM onboard, SSD, hình ảnh, GPU nếu có, Wi-Fi và cổng kết nối trước khi lắp hoặc bàn giao.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, SSD, RAM onboard, BIOS, màn hình, GPU nếu có và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh type 82FE, i5-1135G7, LA-K321P, RAM, UMA/MX450, FRU và revision.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh, tra keo, lắp main và kiểm toàn bộ chức năng.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và hướng dẫn dùng sạc phù hợp.
Bảo hành sau khi thay bo mạch
Theo phiếu bảo hành
Thời hạn cụ thể được ghi trên phiếu theo tình trạng và gói bảo hành của main thực tế.
Kiểm tra đúng cấu hình
Phiếu cần thể hiện đúng CPU, RAM, GPU, board/FRU và tình trạng bo mạch được giao hoặc lắp.
Lưu ý bảo hành
Không áp dụng cho vào nước, rơi vỡ, cháy do adapter/cáp không phù hợp hoặc tự ý tháo sửa gây lỗi mới.
Xem chính sách bảo hành
Khách có thể xem chính sách bảo hành Laptop LD để nắm điều kiện hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main có CPU, RAM hàn và có thể có GPU/VRAM rời nên cần túi chống tĩnh điện, bảo vệ cổng và hộp cứng chống cong trong quá trình vận chuyển.
Câu hỏi thường gặp
Main LA-K321P dùng cho model nào?
Board LA-K321P được dùng trên Lenovo IdeaPad 5-14ITL05 type 82FE, nhưng vẫn phải kiểm CPU, RAM, GPU, FRU và revision.
CPU i5-1135G7 có bao nhiêu nhân và luồng?
Intel Core i5-1135G7 có 4 nhân, 8 luồng, Turbo tối đa 4.2GHz và 8MB cache.
Main này có VGA rời không?
Chưa thể kết luận chỉ từ mã LA-K321P. Dòng máy có bản Intel Iris Xe tích hợp và bản NVIDIA GeForce MX450 2GB; cần xem GPU/VRAM và FRU thực tế.
RAM có nâng cấp được không?
Không. RAM DDR4-3200 được hàn trực tiếp trên main và không có khe SO-DIMM; phải chọn đúng dung lượng từ đầu.
Máy dùng SSD nào?
Máy có một khe M.2 PCIe 3.0 x4, hỗ trợ SSD M.2 2242 hoặc 2280 theo cấu hình.
USB-C có sạc và xuất hình không?
Có. USB-C 3.2 Gen 1 hỗ trợ truyền dữ liệu, Power Delivery 3.0 và DisplayPort 1.4.
Máy có LAN RJ-45 không?
Không có Ethernet onboard. Có thể dùng bộ chuyển USB sang LAN khi cần.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. SSD lỗi, mã hóa hoặc yêu cầu khóa khôi phục cần xử lý riêng.
Cần gửi gì để báo đúng giá?
Gửi ảnh tem đáy máy, hai mặt main, mã LA-K321P, revision, FRU, RAM và khu vực GPU/VRAM.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
