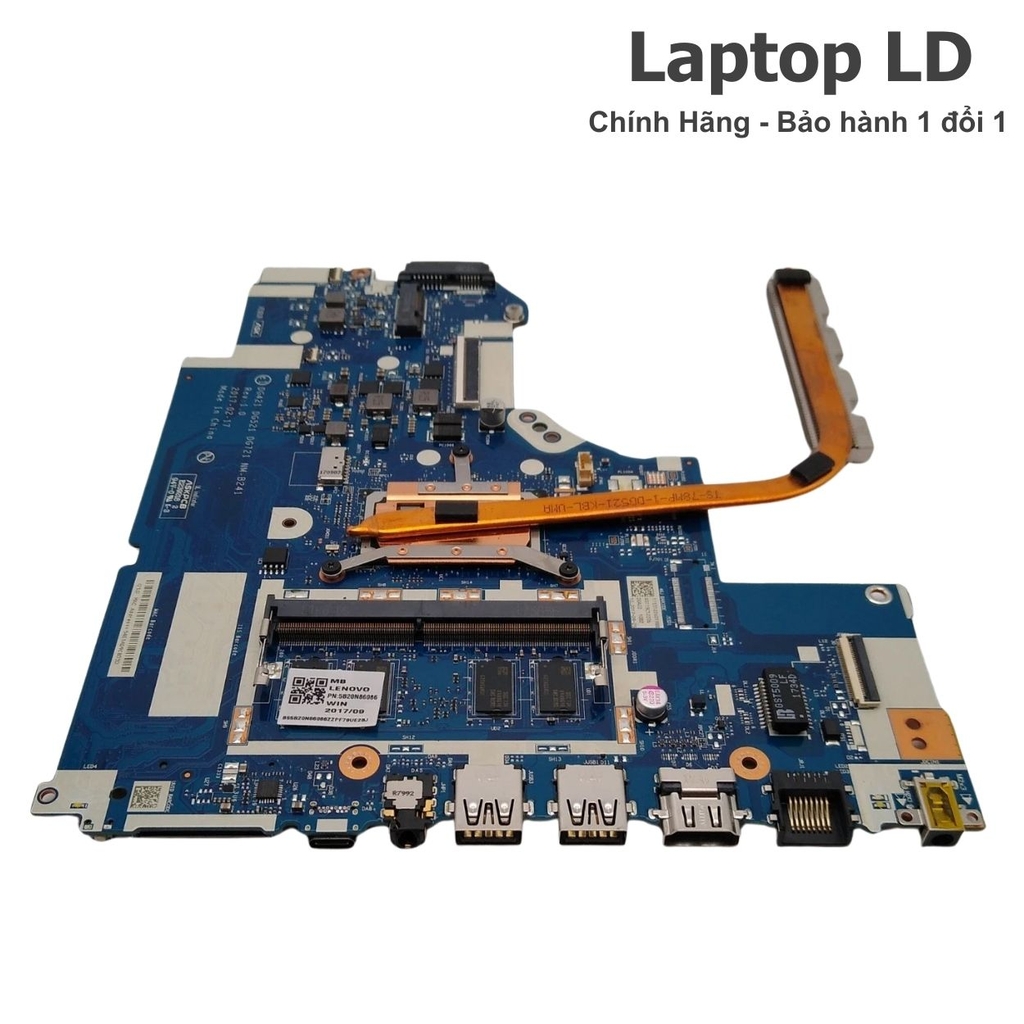

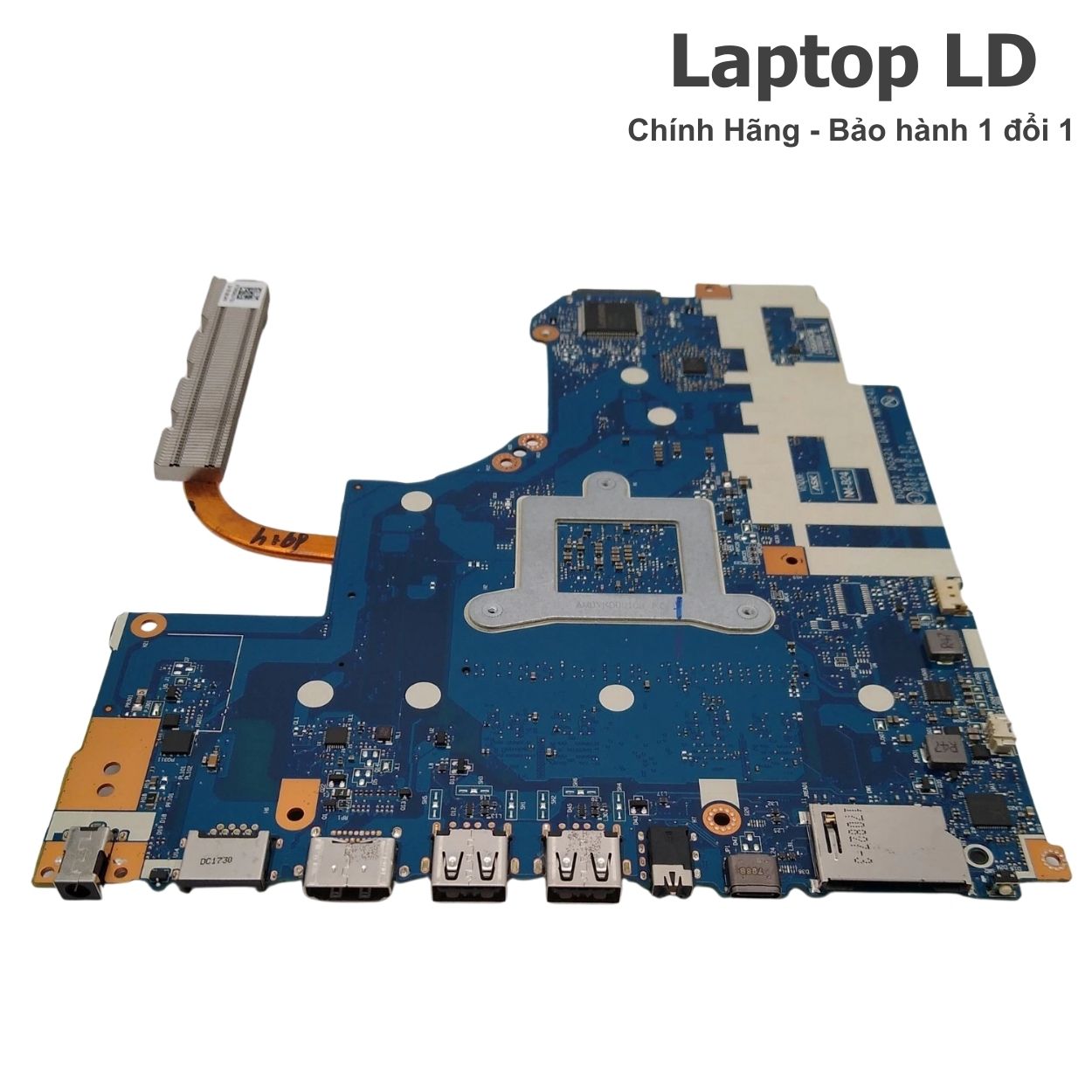

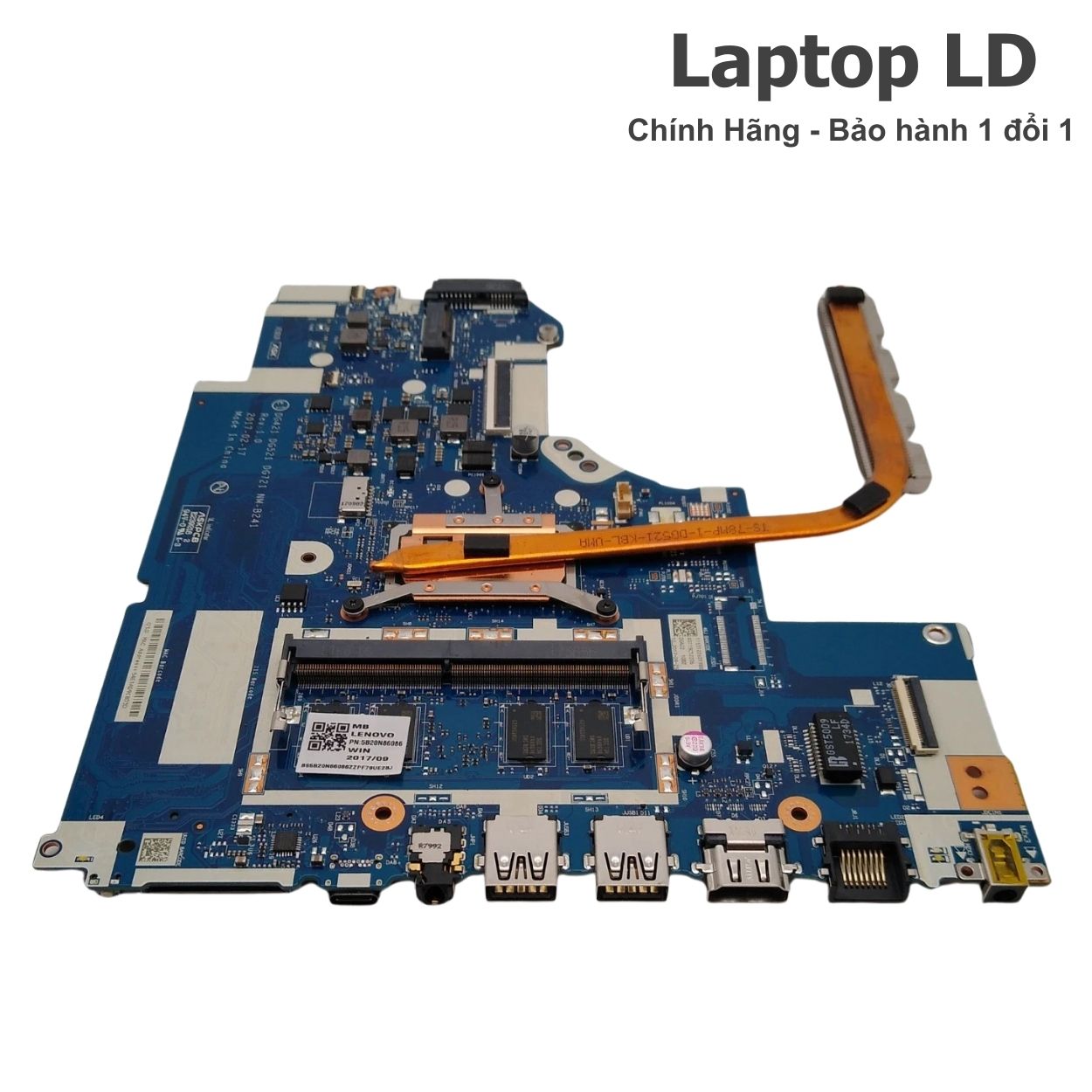

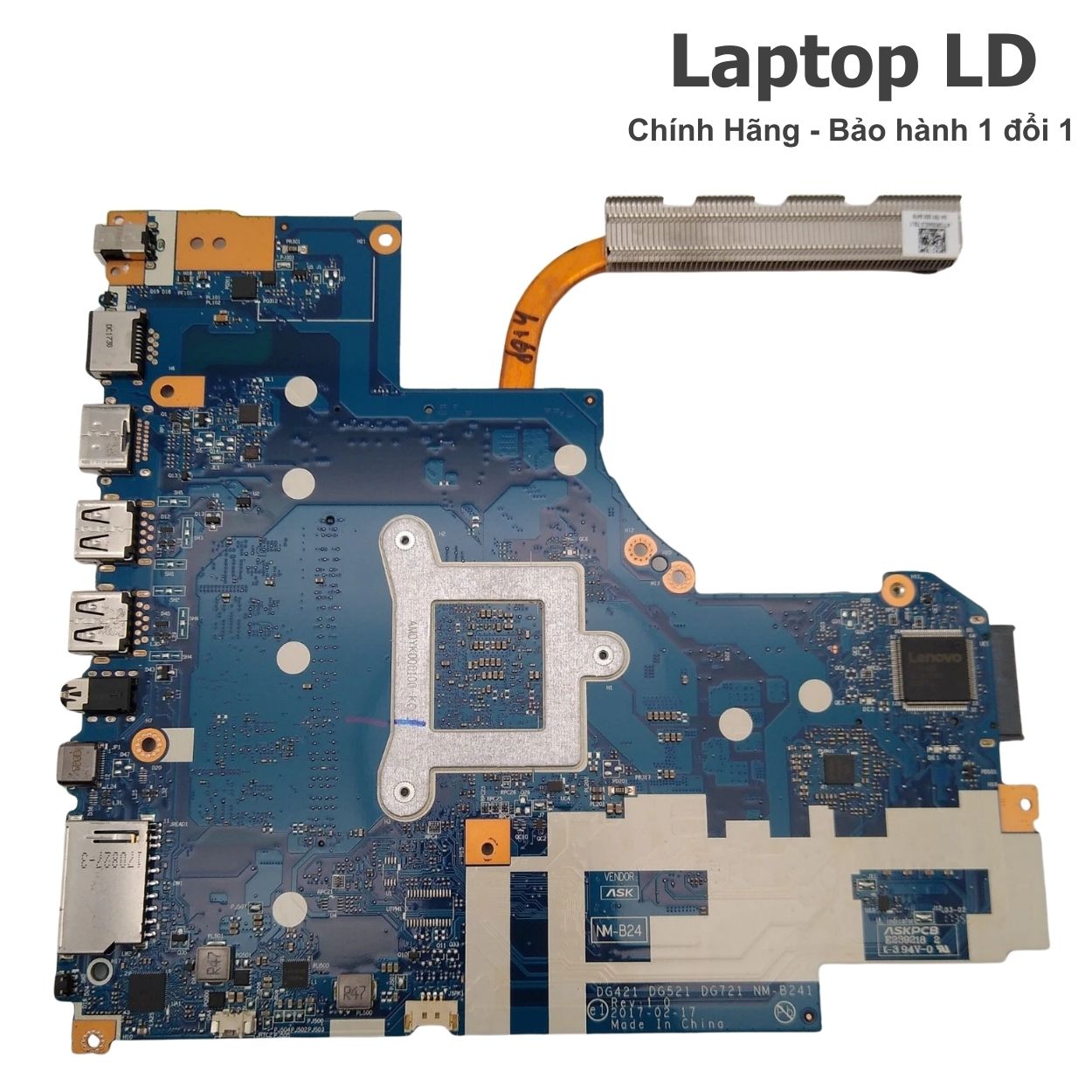

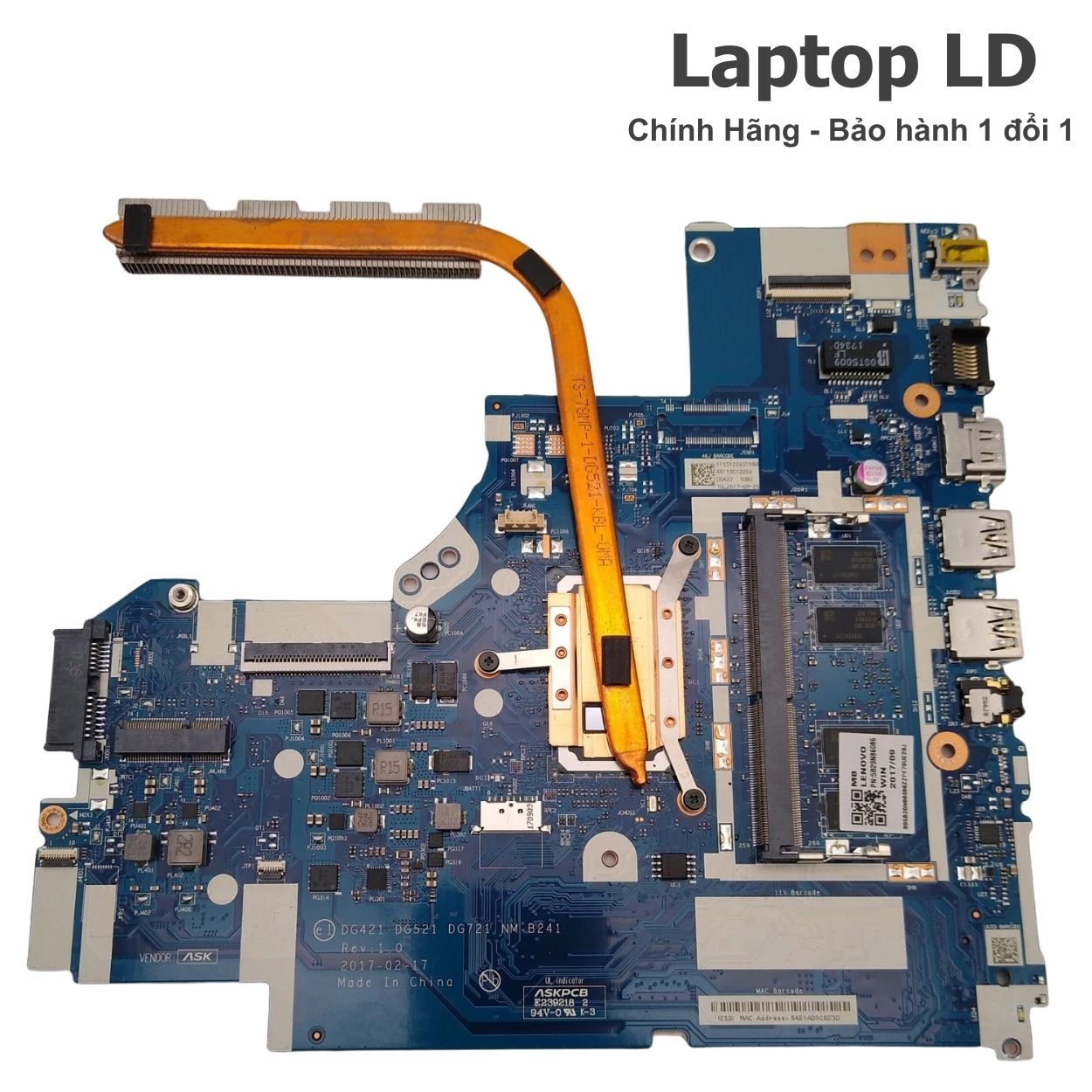

Main Lenovo Ideapad 320-14ISK / 520-14ISK – bo mạch chủ laptop NM-B241 (Intel Core i5-7200U)
Bo mạch chủ laptop Lenovo Ideapad 320-14ISK và Ideapad 520-14ISK sử dụng motherboard mã NM-B241, tích hợp CPU Intel Core i5-7200U thuộc thế hệ Kaby Lake-U với hiệu năng ổn định cho công việc văn phòng, học tập và sử dụng đa nhiệm. Đây là dòng main laptop thiết kế gọn cho các model Ideapad 14 inch, hỗ trợ RAM DDR4 và ổ cứng SATA 2.5 inch, phù hợp cho nâng cấp SSD để cải thiện tốc độ hệ thống.
👉 Phù hợp thay thế khi main laptop Ideapad 320-14ISK / 520-14ISK bị lỗi không lên nguồn, lỗi không nhận RAM, không nhận ổ cứng hoặc lỗi không hiển thị.
🔎 Tham khảo: Lợi ích dùng main zin • Khi nào nên thay bo mạch? • Địa chỉ thay motherboard uy tín
Khi nào nên thay mainboard laptop Lenovo Ideapad 320-14ISK / 520-14ISK NM-B241?
Main laptop NM-B241 cần thay thế khi xuất hiện các dấu hiệu lỗi phần cứng nghiêm trọng:
- Máy không lên nguồn hoặc không phản hồi khi nhấn nút nguồn.
- Máy bật nguồn nhưng không hiển thị hình ảnh.
- Không nhận RAM ở khe mở rộng hoặc nhận thiếu dung lượng.
- Không nhận ổ cứng SATA hoặc SSD SATA.
- Máy tự tắt khi sử dụng do lỗi mạch cấp nguồn CPU.
Lợi ích khi thay bo mạch chủ NM-B241 tại Laptop LD
- Mainboard laptop đúng mã NM-B241, đúng dòng Ideapad 320-14ISK / 520-14ISK.
- Tương thích hoàn toàn với RAM DDR4 và ổ cứng SATA.
- Đảm bảo nhận đầy đủ thiết bị phần cứng.
- Test kỹ trước khi bàn giao.
- Bảo hành 1 đổi 1 trong 30 ngày.
Lỗi thường gặp trên bo mạch chủ laptop Lenovo Ideapad 320-14ISK / 520-14ISK NM-B241
- Không nhận RAM ở khe mở rộng do lỗi socket RAM.
- Máy bật nguồn nhưng không hiển thị do lỗi GPU tích hợp Intel HD Graphics 620.
- Không nhận ổ cứng SATA do lỗi chipset hoặc mạch SATA.
- Máy bật nguồn rồi tắt do lỗi mạch cấp nguồn CPU.
- Không nhận USB do lỗi chipset.
👉 Xem thêm: Lỗi bo mạch chủ laptop thường gặp
Hướng dẫn thay motherboard Lenovo Ideapad 320-14ISK / 520-14ISK đúng kỹ thuật
👉 Xem hướng dẫn chi tiết: Hướng dẫn thay main laptop chi tiết
Dòng Ideapad 320-14ISK và 520-14ISK có thiết kế mainboard nằm dưới cụm khung chính, cần tháo theo đúng trình tự:
- Ngắt nguồn và tháo pin.
- Tháo ổ cứng SATA và RAM.
- Tháo bàn phím và các cáp kết nối.
- Tháo hệ thống tản nhiệt CPU.
- Tháo mainboard laptop khỏi khung máy.
- Lắp mainboard NM-B241 mới và test toàn bộ chức năng.
Khuyến nghị kỹ thuật viên thực hiện để đảm bảo an toàn.
Thông số kỹ thuật bo mạch chủ Lenovo Ideapad 320-14ISK / 520-14ISK NM-B241
| Mã bo mạch | NM-B241 |
|---|---|
| Dòng máy | Lenovo Ideapad 320-14ISK / 520-14ISK |
| CPU |
Intel Core i5-7200U 2 nhân • 4 luồng Xung cơ bản 2.50GHz • Turbo 3.10GHz Cache 3MB • TDP 15W Dạng BGA hàn trực tiếp |
| GPU |
Intel HD Graphics 620 NVIDIA GeForce 940MX (tùy phiên bản) |
| RAM |
RAM DDR4 onboard + 1 khe SO-DIMM Bus 2133MHz / 2400MHz Dung lượng tối đa 12GB |
| Lưu trữ |
1 khe SATA 2.5 inch Chuẩn SATA III 6Gb/s Hỗ trợ HDD và SSD SATA |
| Màn hình |
14 inch LED HD 1366×768 hoặc Full HD 1920×1080 |
| Cổng kết nối |
USB 3.0 USB 2.0 HDMI Audio combo jack |
| Kết nối mạng |
Wi-Fi 802.11 ac Bluetooth |
| Âm thanh | Realtek HD Audio |
| Adapter | 20V • 65W |
Lưu ý: Mainboard hỗ trợ RAM DDR4 và ổ cứng SATA.
Kinh nghiệm thay bo mạch chủ Lenovo Ideapad 320-14ISK / 520-14ISK
- Test khe RAM mở rộng và RAM onboard.
- Kiểm tra ổ cứng SATA bằng SSD thay thế.
- Test hiển thị màn hình và HDMI.
- Vệ sinh hệ thống tản nhiệt CPU.
- Test hoạt động ổn định trong thời gian dài.
Quy trình thay mainboard laptop Lenovo Ideapad 320-14ISK / 520-14ISK tại Laptop LD
👉 Xem chi tiết: Quy trình thay main tại Laptop LD
- Kiểm tra xác định lỗi RAM, chipset và nguồn.
- Tháo mainboard laptop cũ.
- Lắp mainboard NM-B241 mới.
- Test RAM, ổ cứng và hiển thị.
- Bàn giao sau khi test ổn định.
Checklist test sau khi thay
- Test nhận RAM và dung lượng đầy đủ.
- Test nhận ổ cứng SATA.
- Test USB, HDMI và Wi-Fi.
- Test hiển thị màn hình.
- Test hoạt động ổn định lâu dài.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Giá thay bo mạch chủ laptop Lenovo Ideapad 320-14ISK / 520-14ISK bao nhiêu?
Chi phí thay main laptop phụ thuộc vào tình trạng và phiên bản linh kiện.
- Kiểm tra miễn phí.
- Báo giá trước khi thay.
- Không phát sinh chi phí.
Thay motherboard Lenovo Ideapad 320-14ISK / 520-14ISK có lấy ngay không?
Nếu có sẵn mainboard NM-B241, thời gian thay và test hoàn tất trong ngày.
Motherboard Lenovo Ideapad NM-B241 chính hãng & cam kết kỹ thuật
- Mainboard laptop đúng mã.
- Test đầy đủ chức năng.
- Bảo hành 1 đổi 1 trong 30 ngày.
Tư vấn – kiểm tra – báo giá trước khi thay.
Đánh giá khách hàng
Người dùng tại Quận 7, TP.HCM: “Laptop Ideapad 520-14ISK bị lỗi không nhận RAM ở khe mở rộng, sau khi thay mainboard NM-B241 thì máy nhận đủ RAM và hoạt động ổn định.”
Người dùng tại Hải Phòng: “Máy bật nguồn nhưng không hiển thị hình ảnh, thay bo mạch chủ đúng model xong máy hoạt động bình thường và không còn lỗi.”
Câu hỏi thường gặp
Main NM-B241 có nâng cấp RAM được không?
Có. Mainboard hỗ trợ nâng cấp RAM DDR4 thông qua khe SO-DIMM mở rộng.
Mainboard có hỗ trợ SSD NVMe không?
Không. Mainboard này chỉ hỗ trợ ổ cứng chuẩn SATA 2.5 inch.
CPU i5-7200U có thay được không?
Không. CPU được hàn trực tiếp trên bo mạch chủ laptop.
