Main Dell XPS 15Z | L511Z CPU i7-2640M | DASS8BMBAE1
Dell XPS 15z L511z là dòng 15.6" mỏng (thiết kế kiểu “tấm nhôm” nổi tiếng) nên lỗi phần cứng thường “đến theo cụm”: không lên nguồn, bật lên rồi tắt, cắm sạc không vào, màn hình đen, treo logo, quạt quay rồi tắt, hoặc lỗi I/O như USB mất kết nối khi tải, HDMI/Mini-DP không ra, LAN RJ45 chập chờn. Với board mã DASS8BMBAE1 (nền tảng HM67, CPU socket rPGA988B/PPGA988 tùy bản), khi chọn Mainboard laptop cần đối chiếu đúng mã + đúng cụm cổng, vì XPS 15z có cổng LAN đặt phía sau và cụm cổng bên trái khá “dày” (USB 3.0 + USB/eSATA + HDMI + Mini-DisplayPort + khe thẻ), lắp sai layout là lệch vỏ/không khớp khung cổng ngay.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã DASS8BMBAE1 cho XPS 15z L511z (CPU i7-2640M socket).
- Cụm cổng XPS 15z (đúng kiểu dòng này): 2× USB 3.0 • 1× USB 2.0/eSATA (PowerShare) • HDMI 1.4 • Mini-DisplayPort • LAN RJ45 (đặt phía sau) • khe thẻ 9-in-1 • jack tai nghe • jack mic.
- Nên test nhanh khi nhận: lên nguồn ổn, nhận RAM/HDD/SSD, test USB copy nặng, test HDMI/Mini-DP và test LAN 10–15 phút (để bắt lỗi “dùng một lúc mới rớt”).
- Phù hợp lỗi lặp như không nguồn/bật tắt, sạc vào chập chờn, hoặc lỗi cổng xuất hình/USB/LAN hay tái diễn khi dùng tải.
- Thay main laptop + vệ sinh bụi + thay keo tản đúng chuẩn + kiểm tra cụm nguồn vào và tình trạng cổng.
- Chạy test theo thời gian: test nhiệt, test sạc, test I/O (USB/LAN) và test xuất hình để hạn chế “nhận máy ok nhưng về dùng mới lộ”.
Mua DASS8BMBAE1: đúng mã – đúng cổng – đúng XPS 15z L511z
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: DASS8BMBAE1
- Dòng: Dell XPS 15z (L511z)
- CPU: Intel Core i7-2640M (socket – thay được đúng dòng hỗ trợ)
- Cần đối chiếu: cụm cổng trái (USB/HDMI/Mini-DP/khe thẻ), cổng LAN phía sau, và bộ tản (heatpipe/quạt)
Hợp máy không nguồn/không sạc, bật tắt, nóng sập hoặc lỗi I/O theo tải (USB/LAN/HDMI/Mini-DP).
- Kiểm tra đường sạc, pin và IC nguồn trước/sau khi thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test đầy đủ: USB 3.0, USB/eSATA, HDMI, Mini-DP, LAN (đúng kiểu “cổng sau” của 15z)
Gọi/nhắn để đối chiếu đúng phiên bản XPS 15z L511z, xác nhận đúng mã DASS8BMBAE1 và báo giá theo tình trạng thực tế.

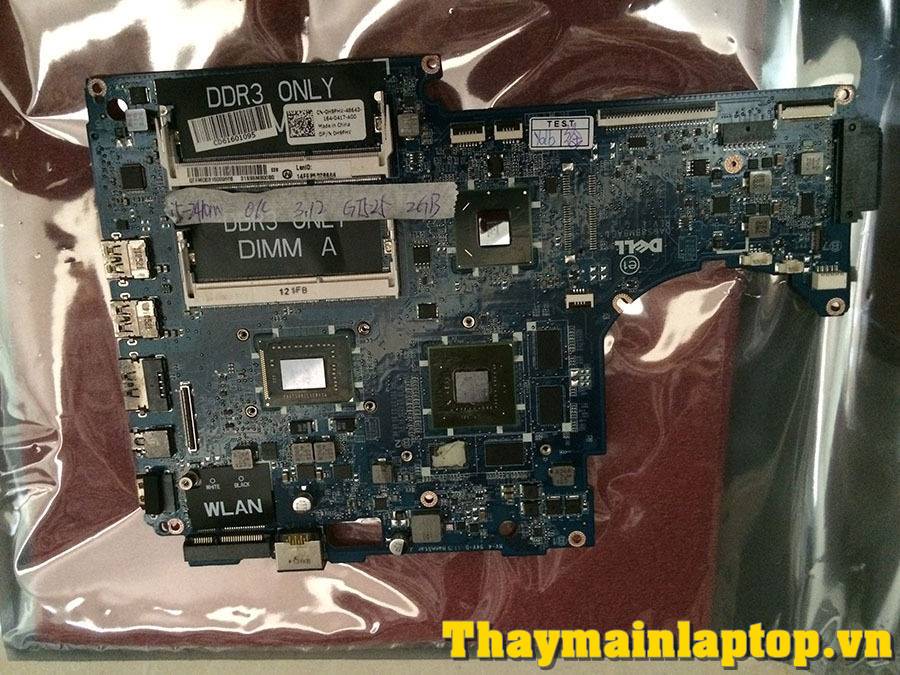

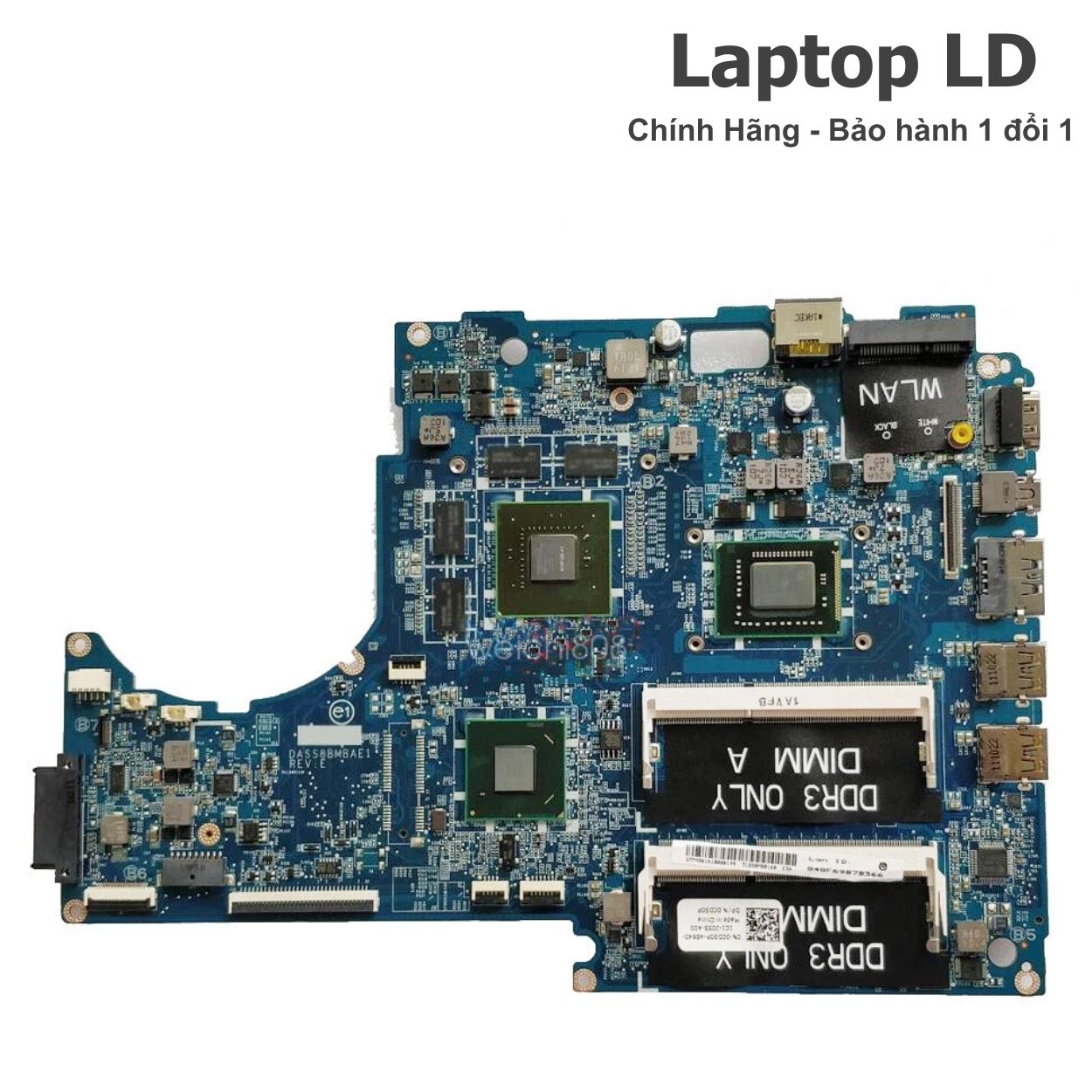

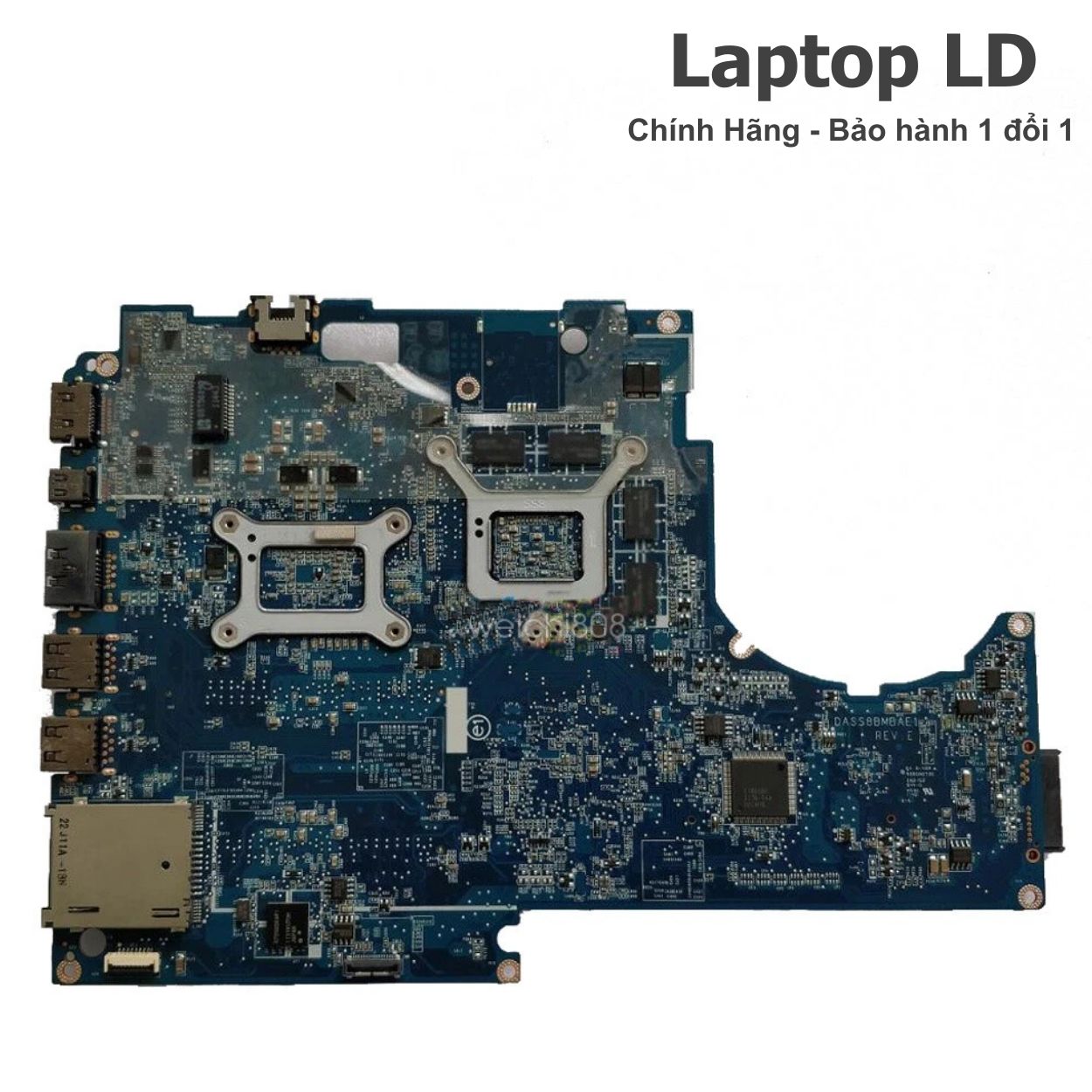

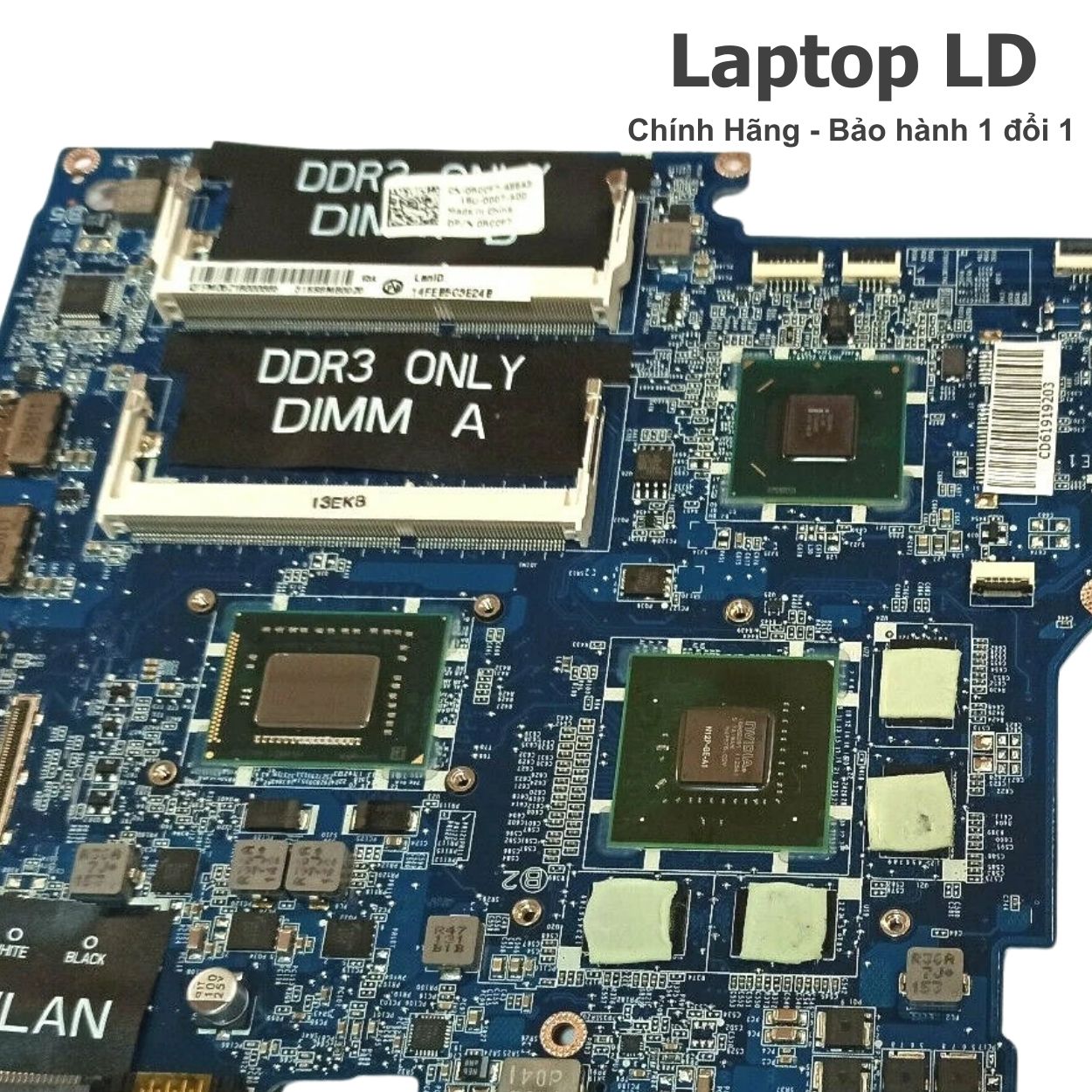

Hình ảnh tham khảo (DASS8BMBAE1 & cụm cổng)
- USB 3.0 “cắm nhận nhưng copy nặng là rớt”: rất hay gặp sau thời gian dùng hub/ổ cứng rời; phải test copy file lớn 10–20 phút mới bắt đúng bệnh.
- Cổng USB/eSATA chập chờn: nhiều máy dùng PowerShare sạc điện thoại liên tục → dễ lộ lỗi “cắm sạc được nhưng dữ liệu chập chờn”.
- HDMI lúc có lúc không: thường xuất hiện khi máy ấm lên (họp 10–15 phút mới mất hình); cần test liên tục thay vì cắm 1 lần nhìn thấy hình là kết luận.
- Mini-DisplayPort không ổn định: hay gặp do đầu chuyển Mini-DP kém hoặc chân cổng lỏng; phải đổi adapter + test 2 màn để loại trừ phụ kiện.
- LAN RJ45 phía sau “rớt mạng theo tư thế”: cổng đặt sau nên dễ bị kéo/đè dây, lâu ngày lỏng; test transfer 10–15 phút và thử rung nhẹ dây để bắt đúng lỗi.
- Bật lên rồi tắt, quạt quay 1–2 giây: thường liên quan nguồn standby/nguồn CPU hoặc chập tải ở nhánh I/O; nên test tối giản trước khi quy về bo mạch chủ laptop.
- Nóng – tụt hiệu năng rồi treo: XPS 15z mỏng, tản “mỏng – dài”, keo tản xuống cấp dễ làm CPU/GPU nóng nhanh; cần chạy tải 20–30 phút để xác nhận ổn định thật.
- Treo logo / boot vòng lặp: hay do HDD/SSD lỗi hoặc cáp SATA lỏng; test ổ khác + kiểm tra cáp trước khi kết luận lỗi mainboard.
- Lỗi âm thanh/jack: dùng tai nghe nhiều, jack lỏng/oxy hóa làm “nhận lúc được lúc không”; kiểm tra kỹ jack trước khi thay cả main máy tính xách tay.
Thông số kỹ thuật Dell XPS 15z L511z (DASS8BMBAE1 | i7-2640M)
| Mã | DASS8BMBAE1 |
|---|---|
| Dòng máy | Dell XPS 15z (L511z) – 15.6" |
| Nền tảng | Mobile Intel HM67 Express (Sandy Bridge) |
| CPU | Intel Core i7-2640M (2 nhân/4 luồng, base 2.8GHz, turbo tối đa 3.5GHz – socket) |
| GPU | NVIDIA GeForce GT 525M (tùy cấu hình) + Intel HD Graphics 3000 |
| RAM | DDR3 SO-DIMM 204-pin (PC3-10600/DDR3-1333) • 2 khe • tối đa 8GB |
| Lưu trữ | 2.5" SATA (HDD/SSD) • có tùy chọn mSATA/SSD cache theo cấu hình bán kèm (tùy máy) |
| Màn hình | 15.6" HD 1366×768 hoặc Full HD 1920×1080 |
| Cổng kết nối | 2× USB 3.0 • 1× USB 2.0/eSATA (PowerShare) • HDMI 1.4 • Mini-DisplayPort • RJ45 (LAN, phía sau) • khe thẻ 9-in-1 • headphone • microphone |
| Kết nối | Wi-Fi 802.11 a/g/n • Bluetooth (tùy card) |
| Adapter | AC Adapter Dell 90W (phổ biến theo cấu hình i7 + VGA rời) |
Lưu ý: XPS 15z có nhiều cấu hình (RAM/ổ/màn, có/không VGA rời). Khi đặt bo mạch laptop DASS8BMBAE1 nên đối chiếu ảnh tem mã trên board + ảnh cụm cổng và bộ tản để chọn đúng phiên bản lắp “ăn” vỏ.
Khi nào nên thay linh kiện DASS8BMBAE1 cho Dell XPS 15z?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Không lên nguồn, hoặc bật lên rồi tắt / quạt quay rồi tắt lặp lại.
- Lỗi I/O theo tải: USB rớt khi copy nặng, LAN rớt khi transfer, HDMI/Mini-DP mất hình sau 10–15 phút.
- Treo logo/boot vòng lặp dù đã thử ổ khác và kiểm tra cáp SATA.
- Nóng – tụt hiệu năng – treo, đã vệ sinh và thay keo tản đúng cách nhưng vẫn tái diễn.
- Có dấu hiệu chập cổng (USB/eSATA) hoặc nhiều cổng lỗi đồng thời.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay DASS8BMBAE1: phương án nào hợp lý hơn?
- HDMI/Mini-DP lỗi: đổi dây/adapter, test 10–15 phút liên tục để loại trừ phụ kiện.
- Treo logo: thử SSD/HDD khác + kiểm tra cáp SATA.
- Nóng: vệ sinh tản + thay keo chuẩn, chạy tải kiểm tra.
- LAN rớt: đổi dây mạng, test transfer dài và kiểm tra cổng RJ45 sau máy.
- Không lên nguồn/bật tắt do lỗi nguồn sâu hoặc standby không vững.
- Nhiều cổng I/O lỗi đồng thời, lỗi theo tải “bắt đúng bài” sau thời gian test.
- HDMI/Mini-DP mất hình lặp lại dù đã loại trừ phụ kiện và kiểm tra cổng.
- Nóng sập/treo theo nhiệt dù đã làm tản đúng, nghi nhánh VRM/nguồn suy.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: test USB copy 10–20 phút (đổi cổng/đổi ổ) → test LAN transfer 10–15 phút (rung nhẹ dây) → test HDMI/Mini-DP 10–15 phút với 2 dây + 2 màn → kiểm tra nhiệt/tản (tải 20–30 phút) → nếu lỗi vẫn lặp theo đúng “kịch bản tải”, ưu tiên kiểm tra sâu nhánh I/O và nguồn trên bo mạch chủ laptop.
Gợi ý quyết định: khi đã loại trừ phụ kiện (dây/adapter/ổ ngoài) mà lỗi theo tải vẫn tái diễn, thay đúng DASS8BMBAE1 thường giải quyết triệt để hơn so với “chữa ngọn”.
Lỗi thường gặp trên XPS 15z (DASS8BMBAE1)
- Không lên nguồn / bật tắt: standby/nguồn CPU, chập tải I/O.
- USB 3.0 rớt khi copy nặng: cổng lỏng, nhánh nguồn USB yếu theo tải.
- USB/eSATA chập chờn: cổng combo lỗi tiếp xúc hoặc PowerShare gây quá tải theo thời gian.
- HDMI/Mini-DP mất hình: lỗi cổng/nhánh xuất hình, hay lộ khi máy ấm lên.
- LAN RJ45 phía sau rớt mạng: cổng lỏng theo tư thế, lỗi dễ xuất hiện khi transfer dài.
- Nóng – treo: tản xuống cấp, keo/đệm không chuẩn hoặc nguồn suy theo nhiệt.
Block unique #2 – Bảng “Triệu chứng → Nguyên nhân → Cách khoanh vùng”
| Triệu chứng | USB 3.0 rớt khi copy file lớn |
|---|---|
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nhánh nguồn USB sụt theo tải • hub/ổ cứng rời lỗi |
| Cách khoanh vùng | Đổi cổng USB 3.0 khác → đổi ổ/cáp → copy file lớn 10–20 phút → nếu vẫn rớt cả 2 cổng, khoanh vùng nhánh USB trên main |
| Triệu chứng | HDMI nhấp nháy/mất hình sau 10–15 phút |
| Nguyên nhân | Dây/màn • cổng HDMI lỏng • nhánh xuất hình lỗi theo nhiệt |
| Cách khoanh vùng | Thử 2 dây + 2 màn → xuất hình liên tục 10–15 phút → quan sát nhấp nháy → nếu lặp, kiểm tra cổng/nhánh HDMI |
| Triệu chứng | Mini-DP không lên hoặc chập chờn |
| Nguyên nhân | Adapter Mini-DP kém • chân cổng lỏng • nhánh DP lỗi |
| Cách khoanh vùng | Đổi adapter khác → test 2 màn → lắc nhẹ đầu chuyển → nếu chỉ Mini-DP lỗi còn HDMI ổn, ưu tiên khoanh vùng cổng/nhánh DP |
| Triệu chứng | LAN rớt khi transfer dài |
| Nguyên nhân | Cổng RJ45 sau máy lỏng • dây mạng lỗi • tiếp xúc kém khi tải |
| Cách khoanh vùng | Đổi dây mạng → ping/transfer 10–15 phút → rung nhẹ dây tại cổng sau → nếu rớt theo tư thế, kiểm tra cổng RJ45/đường LAN |
| Triệu chứng | Bật lên rồi tắt / quạt quay 1–2 giây |
| Nguyên nhân | Nguồn standby lỗi • chập tải I/O • nguồn CPU/VRM không ổn |
| Cách khoanh vùng | Test tối giản (tháo ổ, tháo thiết bị ngoại vi) → tháo từng thanh RAM → nếu vẫn power cycle, kiểm tra sâu standby/nguồn |
| Triệu chứng | Treo logo / boot vòng lặp |
| Nguyên nhân | HDD/SSD lỗi • cáp SATA lỏng • BIOS/nguồn lưu trữ không ổn |
| Cách khoanh vùng | Test SSD khác → thay cáp SATA → reset BIOS → restart vài lần → nếu vẫn lặp, khoanh vùng nhánh lưu trữ |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, xả điện; tháo pin theo đúng kết cấu của XPS 15z (pin nằm trong thân).
- Tháo đáy máy đúng vị trí ốc; lưu ý dây loa và cụm cổng “chạy dài” sang cạnh trái của XPS 15z.
- Tháo RAM/HDD và các cáp: màn hình, bàn phím, touchpad, loa, Wi-Fi, jack nguồn, cáp I/O.
- Kiểm tra/vệ sinh khu vực cổng: USB 3.0, USB/eSATA, HDMI, Mini-DP và RJ45 phía sau; xử lý bụi/oxy hóa nếu có.
- Tháo tản, vệ sinh bề mặt tiếp xúc; thay keo/đệm đúng chuẩn để tránh nóng tụt hiệu năng sau thay.
- Lắp đúng DASS8BMBAE1; test sơ bộ: lên nguồn, nhận RAM/ổ, vào BIOS kiểm tra.
- Ráp hoàn thiện và test theo checklist: sạc, nhiệt, USB/LAN, HDMI/Mini-DP, âm thanh.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “tải mới rớt” hoặc “ấm lên mới mất hình”.
Checklist test sau khi mua/thay
- Test nguồn: bật/tắt nhiều lần; không lỗi bật lên rồi tắt.
- Test RAM: nhận đủ dung lượng; test từng khe nếu cần.
- Test lưu trữ: SSD/HDD đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB 3.0: copy file lớn 10–20 phút, theo dõi disconnect/reconnect.
- Test USB/eSATA: test dữ liệu + PowerShare, tránh chỉ cắm sạc là “tưởng ok”.
- Test LAN: ping & transfer 10–15 phút; rung nhẹ dây tại cổng sau để bắt lỗi theo tư thế.
- Test xuất hình: HDMI 10–15 phút; Mini-DP test với adapter tốt (nếu dùng).
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không treo, không tụt xung bất thường).
- Test âm thanh: loa + jack tai nghe + jack mic hoạt động ổn định.
Giá linh kiện & giá thay XPS 15z L511z
Giá DASS8BMBAE1 (linh kiện)
Giá phụ thuộc cấu hình (có/không VGA rời), tình trạng cổng (USB/eSATA/HDMI/Mini-DP), và tình trạng nguồn/nhiệt. Trung tâm sẽ đối chiếu đúng board trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho XPS 15z có lấy ngay không?
Nếu có sẵn đúng mã DASS8BMBAE1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test USB/LAN/HDMI theo tải và theo thời gian để bắt lỗi “dùng mới rớt/mất hình”, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.4/10 (USB 3.0 copy nặng không rớt + HDMI test 15 phút ổn + LAN transfer đạt + tải 25 phút không treo/nóng bất thường).
Khách thiết kế: “Cắm ổ cứng rời qua USB 3.0 hay rớt giữa chừng, xuất HDMI đi họp hay nhấp nháy. Làm xong test lại copy file lớn không rớt, HDMI ổn định.”
Phản hồi kỹ thuật: “Đã test USB copy 20 phút, test LAN transfer 15 phút, test HDMI 15 phút, test nhiệt 25 phút; kiểm tra cụm cổng và cổng LAN phía sau trước khi bàn giao.”
Câu hỏi thường gặp
XPS 15z bị rớt USB 3.0 có phải chắc chắn do main không?
Không hẳn. Có thể do ổ cứng rời/cáp/hub hoặc cổng bẩn. Cách test đúng là copy file lớn 10–20 phút (đổi ổ/cáp và đổi cả hai cổng USB 3.0). Nếu rớt lặp lại trên nhiều thiết bị và cả 2 cổng, lúc đó mới ưu tiên khoanh vùng nhánh USB trên bo mạch laptop.
HDMI chỉ lỗi sau 10–15 phút thì xử lý thế nào?
Nên test với 2 dây HDMI và 2 màn khác nhau, giữ xuất hình liên tục 10–15 phút để loại trừ phụ kiện. Nếu vẫn nhấp nháy/mất hình khi máy ấm lên, khả năng cổng/nhánh xuất hình có vấn đề; nên kiểm tra sâu và test theo checklist trước khi quyết định thay mainboard.
LAN cổng sau hay rớt mạng có cách test nhanh không?
Có. Dùng ping + transfer 10–15 phút (copy file qua LAN/NAS), đồng thời rung nhẹ dây ở khu vực cổng sau. Nếu rớt theo tư thế hoặc chạm nhẹ là mất, ưu tiên kiểm tra cổng RJ45 và chân tiếp xúc.
