Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude E5550 / 5550
- Mã main
- ZAM81 / LA-A913P · Rev 1.0
- CPU
- Intel Core i5-5300U
- GPU / VGA
- Intel HD Graphics 5500 + NVIDIA GeForce 830M
- RAM
- 2 khe SO-DIMM DDR3L-1600
- Lưu trữ
- 2.5″ SATA 7 mm HDD/SSD
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Latitude E5550 Core i5-5300U GeForce 830M LA-A913P
Mainboard ZAM81 / LA-A913P Rev 1.0 dành cho Dell Latitude E5550 nền Broadwell, tích hợp Intel Core i5-5300U và NVIDIA GeForce 830M. Dell P/N D1D9C / 0D1D9C được ghi nhận cho đúng bản E5550 i5-5300U có NVIDIA rời.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ xác nhận phiên bản qua ảnh main cũ, mã ZAM81 / LA-A913P, Dell P/N và khu vực GPU trước khi xuất hàng. Bản LA-A911P dùng Intel HD Graphics có hình dáng nền máy gần giống nhưng không phải bản NVIDIA trong bài.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Bản trong bài là LA-A913P Rev 1.0, Core i5-5300U và GeForce 830M; đây là phiên bản VGA rời, khác main LA-A911P chỉ dùng Intel HD Graphics 5500.

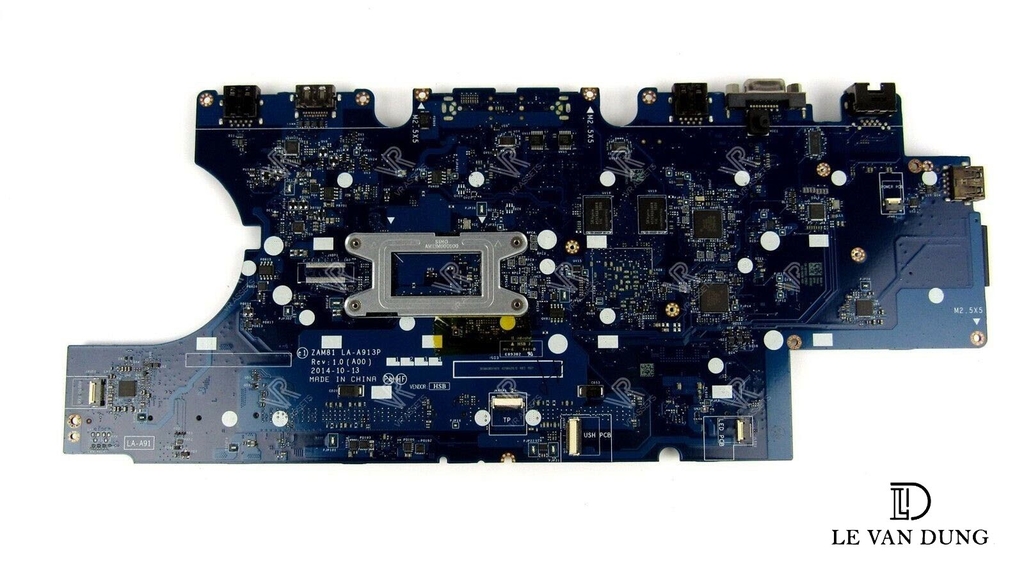

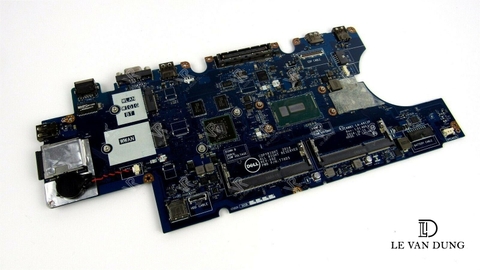

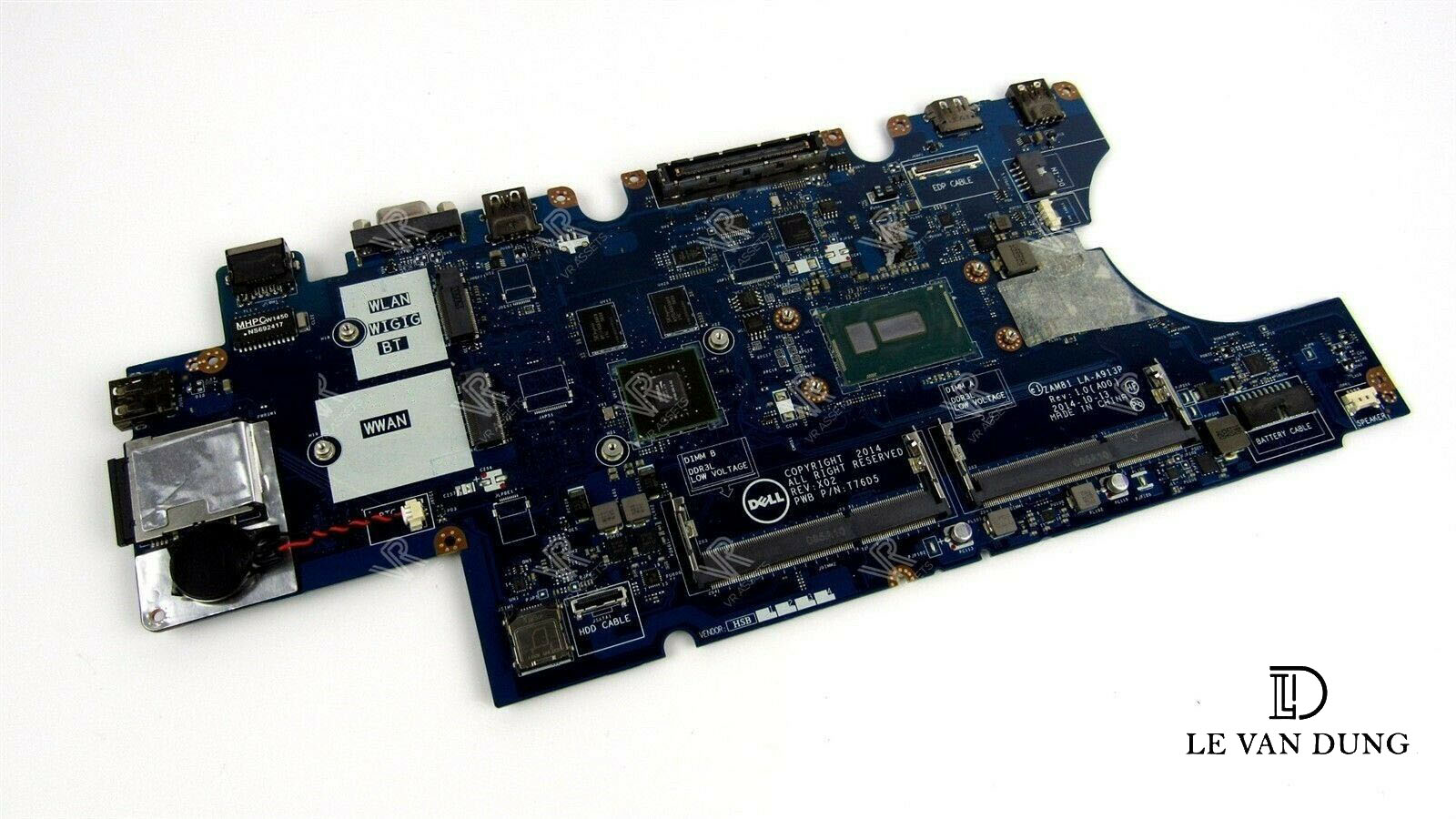

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude E5550 / 5550
- Mã main / PCB
- ZAM81 / LA-A913P
- CPU / SoC
- Intel Core i5-5300U
- RAM / bộ nhớ
- 2 khe SO-DIMM DDR3L-1600 · tối đa 16GB
- GPU / VGA
- Intel HD Graphics 5500 + NVIDIA GeForce 830M 2GB DDR3
- SSD / lưu trữ
- 2.5″ SATA 7 mm HDD/SSD · Broadwell có tùy chọn mSATA 128GB
- Cổng ngoài
- 3× USB 3.0 (1 PowerShare); HDMI; VGA; RJ-45 Gigabit; headset/mic combo; đầu đọc thẻ SD; cổng docking trên máy có trang bị.
- Không dây
- Module WLAN rời; WWAN là tùy chọn; Bluetooth 4.0 theo tài liệu Dell Latitude E5550.
Thông số kỹ thuật bổ sung
| Board revision | Compal ZAM81 / LA-A913P Rev 1.0; nền schematic của Latitude E5550 Broadwell, có các board phụ LS-A911P / LS-A912P / LS-A913P. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell P/N D1D9C / 0D1D9C đã được ghi nhận cho E5550 Core i5-5300U với NVIDIA discrete graphics. |
| Kết nối / I/O đặc trưng | 2 khe DDR3L-1600 SO-DIMM; SATA cho ổ 2.5″ 7 mm; 3× USB 3.0 trong đó 1 cổng PowerShare; HDMI 19-pin; VGA 15-pin; RJ-45 Gigabit; audio combo; đầu đọc thẻ SD; cổng docking trên cấu hình hỗ trợ. |
| BIOS / firmware | Dùng BIOS/UEFI đúng Dell Latitude E5550. Tài liệu sửa chữa LA-A913P ghi nhận vùng SPI 4MB và 8MB; khi xử lý BIOS nên sao lưu dump gốc và giữ thông tin Service Tag trước khi nạp lại. |
| Tản nhiệt / adapter | Dell công bố adapter 65W và 90W, điện áp ra 19.5V; bản có NVIDIA rời nên đối chiếu đúng adapter và cụm tản nhiệt nguyên bản trước khi chạy tải. |
| Ghi chú cấu hình | Core i5-5300U và GPU GeForce 830M thuộc mainboard. Hai thanh RAM DDR3L, ổ SATA, card WLAN/WWAN, quạt/tản nhiệt, pin và adapter là linh kiện rời. LA-A911P và LA-A913P không nên coi là cùng một biến thể đồ họa. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Bản trong bài — E5550 i5-5300U NVIDIA | Core i5-5300U · Intel HD 5500 + GeForce 830M | DDR3L-1600 · 2 khe · tối đa 16GB | ZAM81 / LA-A913P Rev 1.0 · Dell P/N D1D9C / 0D1D9C |
| Biến thể LA-A913P — E5550 i7 NVIDIA | Core i7-5600U · Intel HD 5500 + GeForce 840M | DDR3L-1600 · 2 khe · tối đa 16GB | ZAM81 / LA-A913P · Dell P/N DWVYV / 0DWVYV; CPU và GPU khác bản trong bài |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn, bấm nút nguồn không phản ứng | Adapter, jack DC-in, pin, nguồn chờ, mạch sạc, EC hoặc chạm chập trên main. | Thử adapter Dell đúng chuẩn, cô lập pin và thiết bị rời; kiểm tra điện áp đầu vào, nguồn chờ và dòng tiêu thụ trước khi kết luận lỗi bo. |
| Có nguồn nhưng không hình, không POST | RAM DDR3L, BIOS, cáp/màn hình, nguồn CPU/GPU hoặc lỗi phần cứng trên main. | Thử RAM tốt ở từng khe, kiểm tra màn ngoài qua HDMI/VGA và trạng thái POST; đối chiếu BIOS đúng Latitude E5550 LA-A913P. |
| Không nhận RAM hoặc chỉ nhận một khe | Thanh RAM, socket SO-DIMM, nguồn RAM hoặc đường tín hiệu bộ nhớ. | Dùng DDR3L-1600 đã biết tốt, đổi chéo hai khe và kiểm tra dung lượng trong BIOS để tách lỗi module với socket hoặc đường RAM. |
| Không nhận HDD/SSD SATA hoặc mất ổ ngẫu nhiên | Ổ lưu trữ, cáp SATA, đầu nối, nguồn cấp ổ hoặc thiết lập SATA trong BIOS. | Thử ổ SATA 2.5″ tốt, kiểm tra cáp/đầu nối và chế độ SATA trong BIOS; quan sát độ ổn định khi đọc ghi để khoanh vùng. |
| Không sạc pin hoặc báo adapter không nhận | Adapter, chân ID nguồn Dell, jack sạc, pin hoặc mạch sạc trên main. | Kiểm tra adapter 19.5V đúng chuẩn Dell, trạng thái nhận công suất trong BIOS và điện áp pin để tách lỗi nguồn ngoài với mạch sạc. |
| Sọc hình, treo khi tải hoặc không nhận GeForce 830M | Driver, tản nhiệt, nguồn GPU, VRAM hoặc chip NVIDIA GeForce 830M. | Kiểm tra Intel HD Graphics 5500 trước, cài driver Dell/NVIDIA phù hợp, theo dõi nhiệt độ và chạy tải GPU có kiểm soát để phân biệt lỗi phần mềm với GPU/VRAM. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng ZAM81 / LA-A913P Rev 1.0, Core i5-5300U và GeForce 830M; chuyển RAM DDR3L, ổ SATA, WLAN và cụm tản nhiệt sang bo thay thế. Sau lắp, kiểm tra BIOS, RAM, ổ lưu trữ, sạc, Intel HD 5500, NVIDIA 830M, HDMI/VGA, USB, LAN và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude E5550 i5-5300U GeForce 830M LA-A913P
LA-A913P i5-5300U trong bài dùng VGA gì?
Bản trong bài dùng Intel HD Graphics 5500 tích hợp trong Core i5-5300U và NVIDIA GeForce 830M rời. Dell P/N D1D9C / 0D1D9C được ghi nhận cho E5550 i5-5300U có NVIDIA graphics.
LA-A913P có giống LA-A911P của Latitude E5550 không?
Không nên coi hai mã là một phiên bản. LA-A911P được ghi nhận ở các main E5550 i5-5300U dùng Intel HD Graphics, còn LA-A913P có các biến thể NVIDIA rời; vì vậy mã PCB và phần GPU cần được đối chiếu cùng nhau.
Latitude E5550 i5-5300U hỗ trợ tối đa bao nhiêu RAM?
Dell công bố nền Broadwell của E5550 có 2 khe SO-DIMM DDR3L-1600 và hỗ trợ tối đa 16GB RAM.
Main được kiểm tra và bảo hành như thế nào?
Main được kiểm tra nguồn, POST/BIOS, RAM, ổ SATA, sạc, hình ảnh Intel/NVIDIA, LAN, USB và nhiệt độ trước khi giao. Laptop LD áp dụng 1 đổi 1 trong 30 ngày theo chính sách công khai và hỗ trợ đối chiếu main cũ trước khi lắp.
