Main Dell Latitude E5520 | KRUG 15
Dell Latitude E5520 (15.6" doanh nghiệp đời Sandy Bridge) là dòng máy hay gặp lỗi kiểu “dùng thì vẫn chạy nhưng khó chịu”: cắm sạc lúc nhận lúc không, bấm nguồn có hôm lên ngay có hôm quạt vọt rồi tắt, hoặc đang làm việc thì nóng lên tự sập. Điểm đặc trưng của E5520 là lỗi thường “lộ theo tải”: test nhanh vài phút chưa chắc thấy, nhưng cứ copy dữ liệu qua USB lâu là rớt, hoặc kéo file qua mạng LAN một lúc mới tụt tốc rồi mất kết nối. Với mã KRUG 15, bài này viết theo hướng thực tế để bạn khoanh vùng đúng trước khi quyết định thay Main laptop (tránh mua nhầm layout/cổng)
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã KRUG 15 cho Latitude E5520 (đúng vị trí jack sạc, đúng layout tản và cụm cổng).
- Cổng: VGA
- HDM
- USB 2.0(1×eSATA/USB) •LAN RJ45•Gợi ý test nhanh khi nhận hàng: sạc ổn 15–20 phút, bật/tắt nhiều lần, nhận RAM đủ 4 khe, boot ổn và thử xuất hình + USB/LAN có tải.
- Hợp máy lỗi lặp: không nguồn, bật lên rồi tắt, sạc chập chờn theo tư thế hoặc lỗi cổng xuất hiện khi tải.
- Thay Bo mạch chủ laptop + vệ sinh tản + thay keo + kiểm tra jack DC-in và vệ sinh cổng (RJ45/USB/HDMI).
- Chạy test theo “dùng thật” (copy dữ liệu, họp online, transfer LAN) để hạn chế lỗi quay lại sau bàn giao.
Mua KRUG 15: đúng mã – đúng cổng – đúng layout Latitude E5520
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: KRUG 15
- Dòng: Dell Latitude E5520
- Cần đối chiếu: jack DC-in, cụm VGA/HDMI, LAN RJ45, cổng eSATA/USB và chân dock.
Hợp máy lỗi nguồn/sạc và lỗi cổng theo tải, cần kiểm tra bài bản trước bàn giao.
- Kiểm tra đường sạc – standby trước/sau thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test xuất hình, USB/LAN theo checklist
Gọi/nhắn để đối chiếu đúng E5520, xác định đúng mã KRUG 15 và báo giá theo tình trạng thực tế (đặc biệt lỗi “lúc được lúc không”).

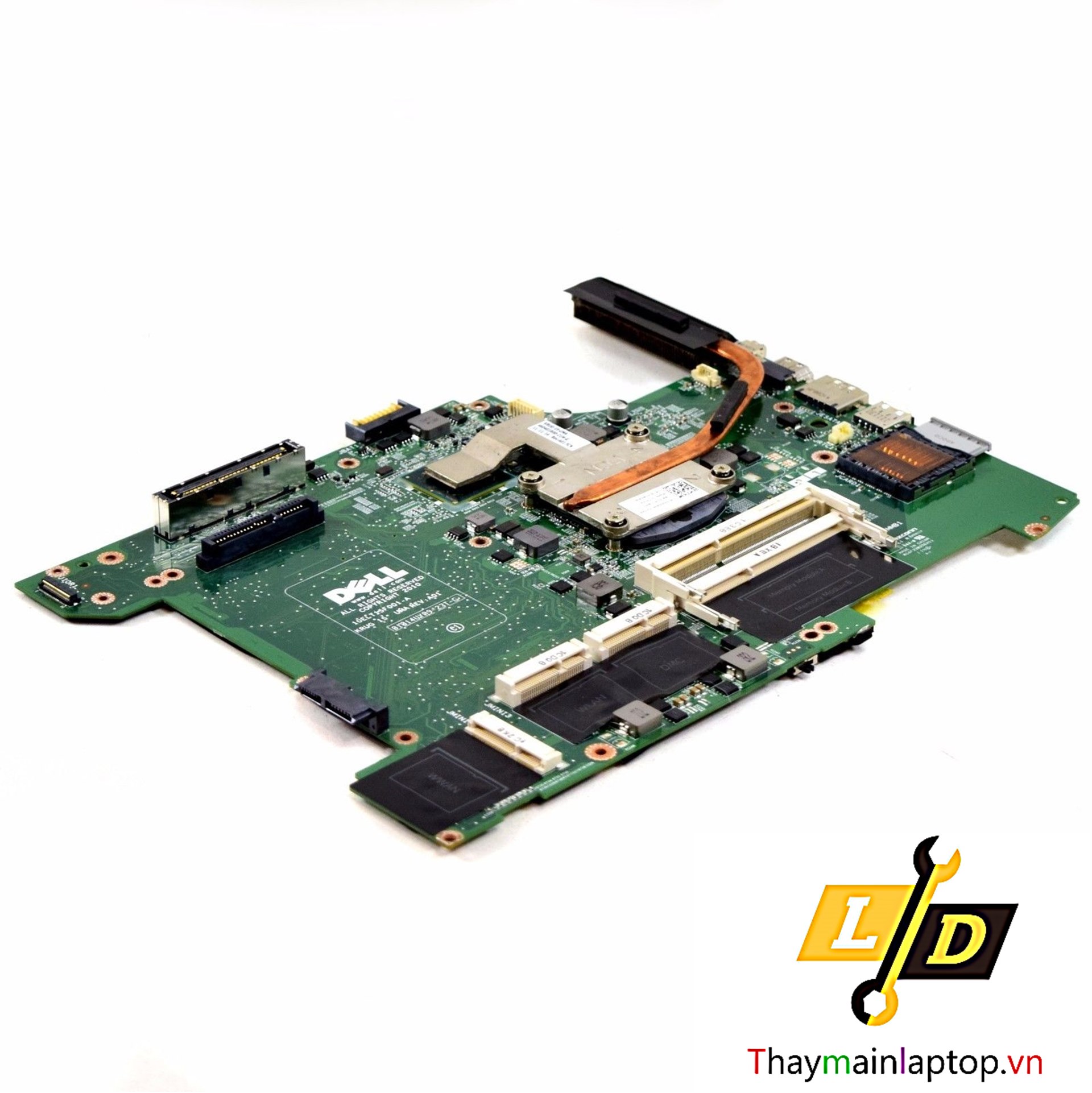

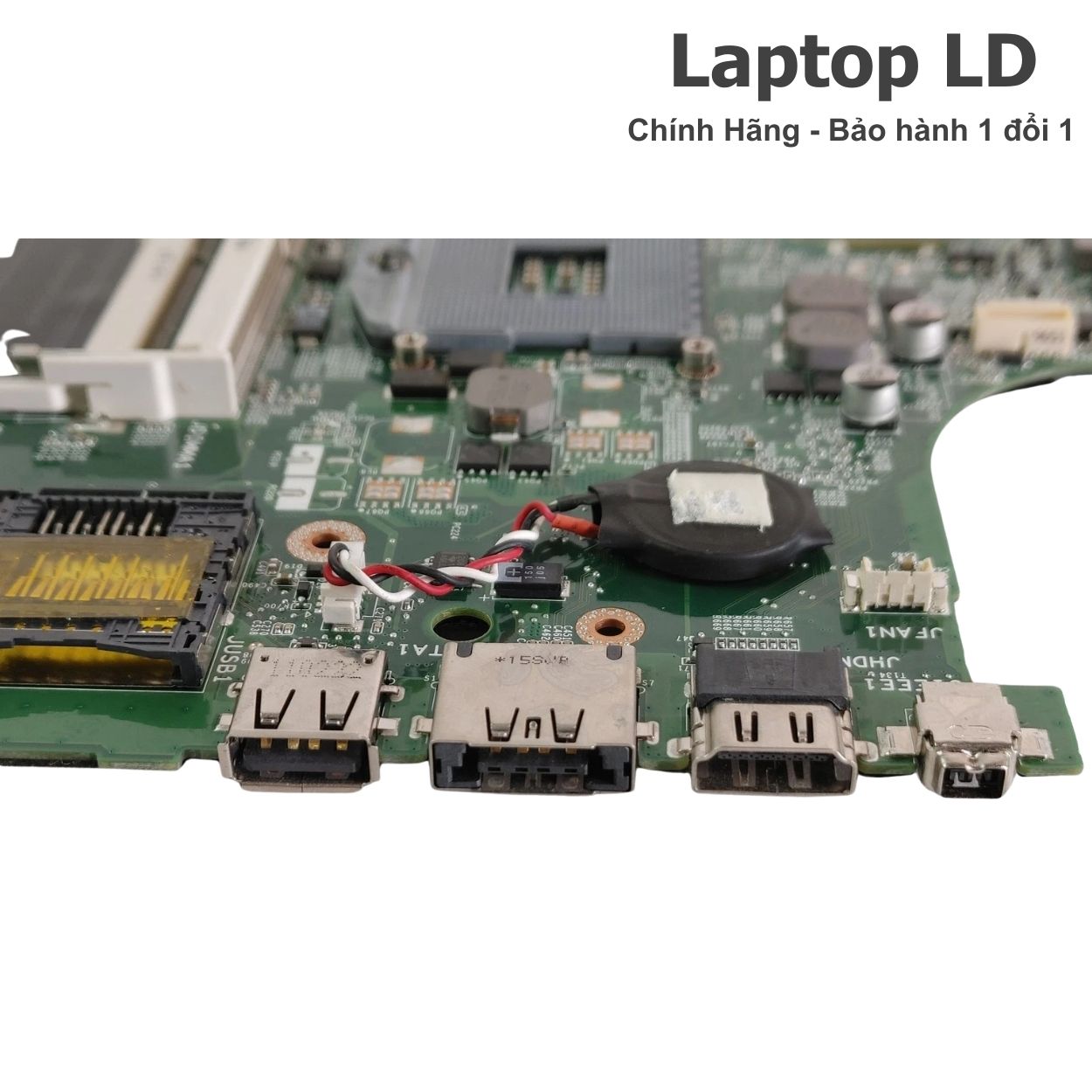

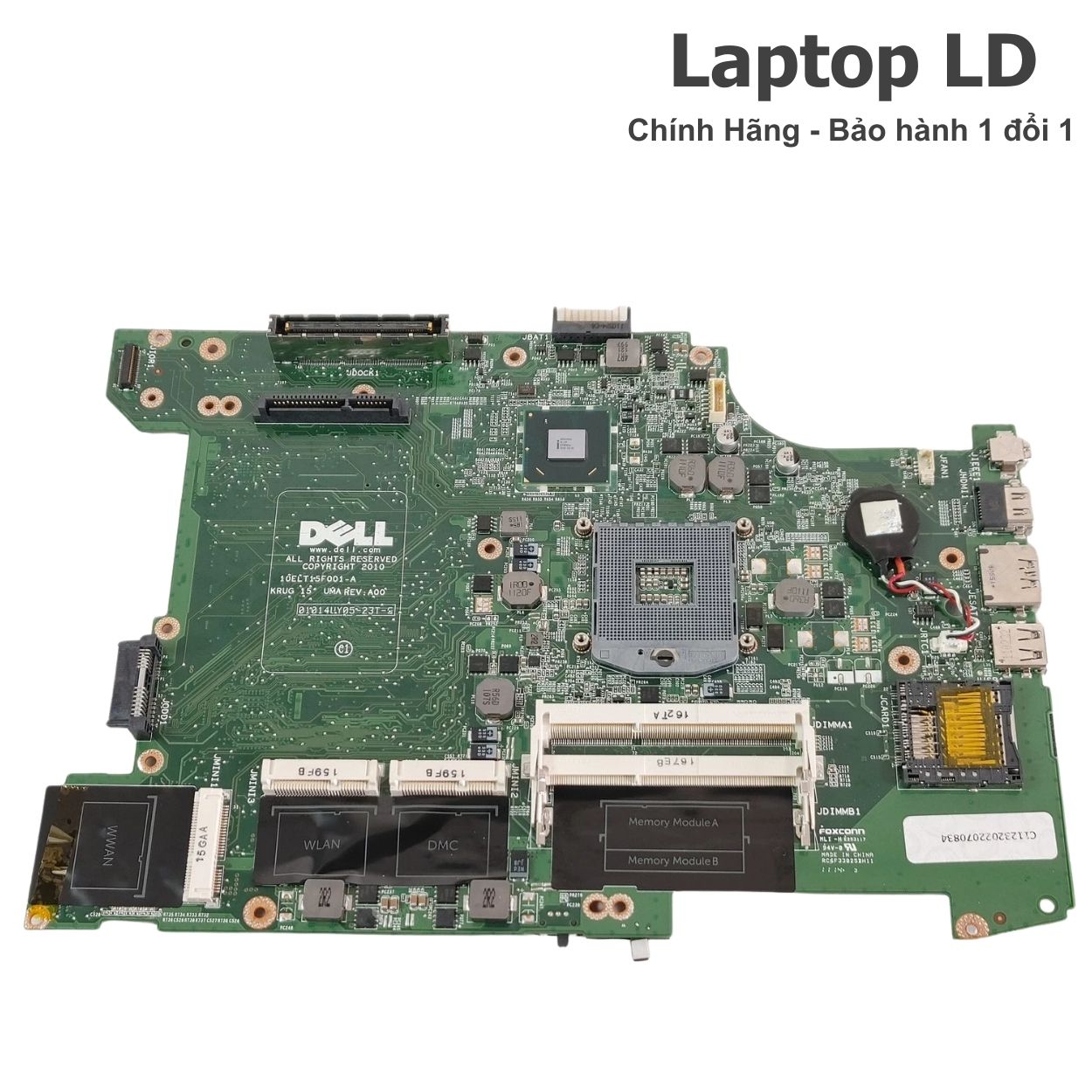

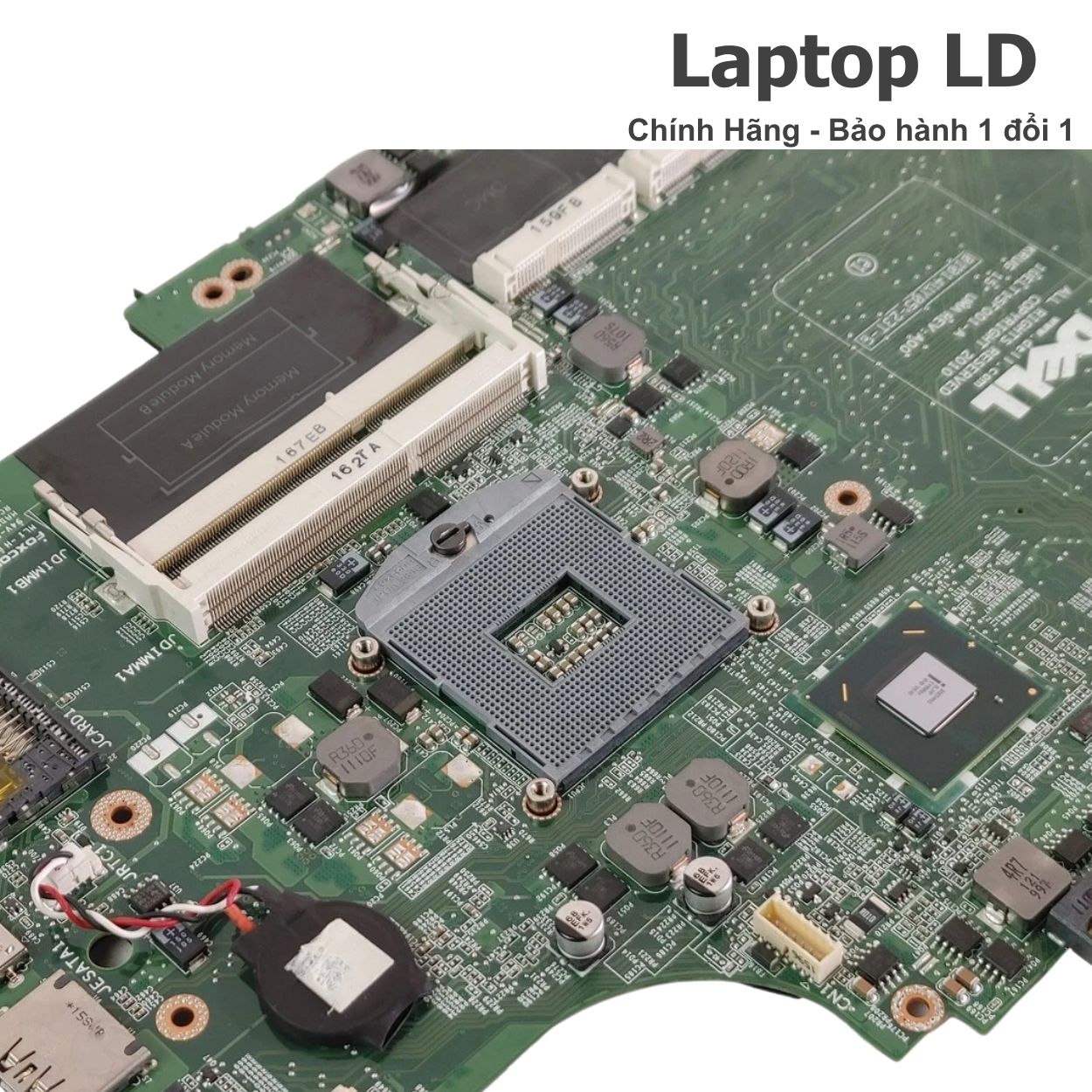

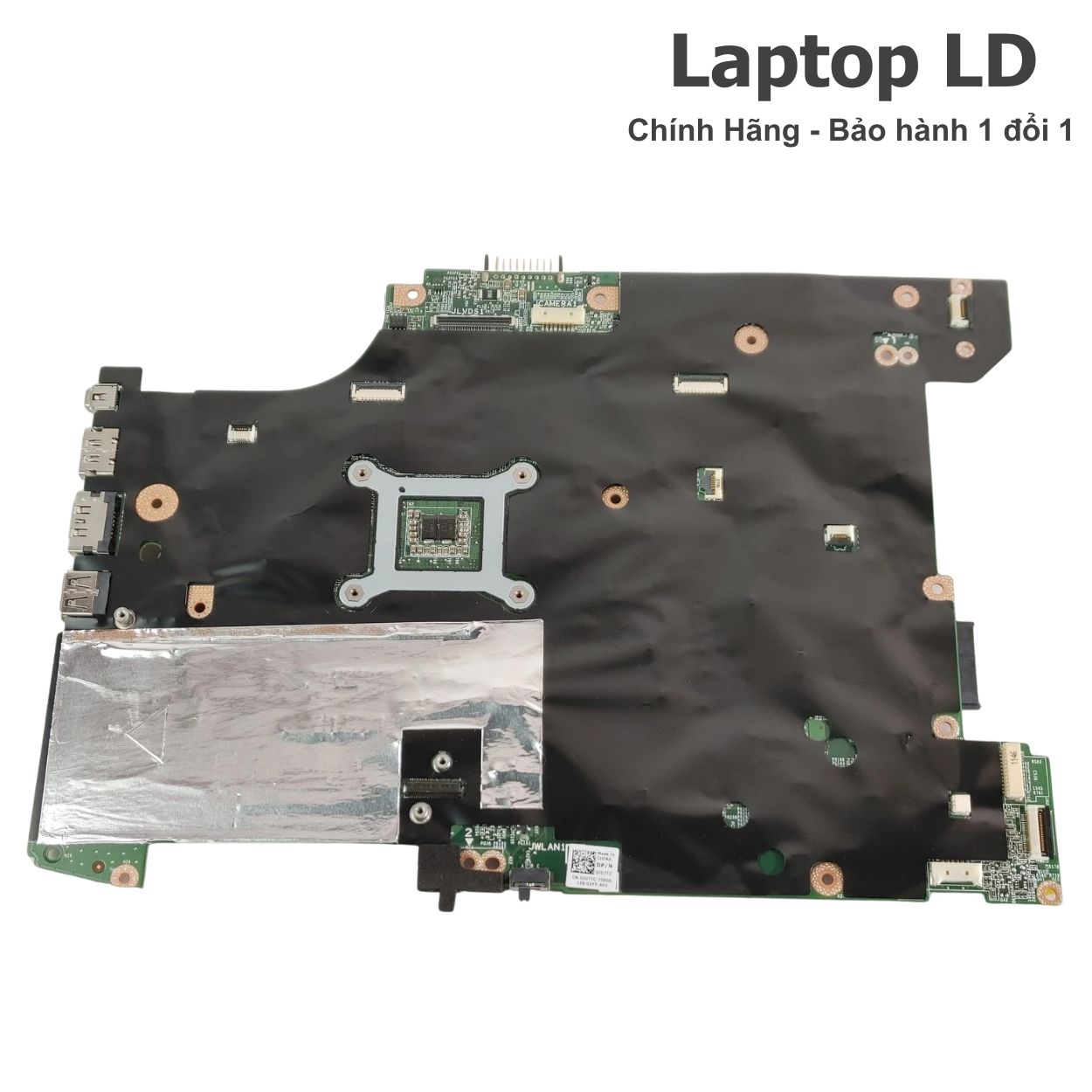

Hình ảnh tham khảo (KRUG 15 & cụm cổng)
- Sạc chập chờn theo tư thế: E5520 hay rơ jack DC-in; test đúng là cắm sạc liên tục 15–20 phút và đổi góc đầu cắm nhẹ để xem có rớt hay không.
- Bật lên quạt vọt rồi tắt: thường do standby 3V/5V không giữ ổn khi tải tăng; nguội thì có thể lên, nóng lại tắt khiến lỗi khó bắt.
- HDMI/VGA chập chờn: cổng bị lỏng hoặc tiếp xúc kém; nên test xuất hình liên tục 10–15 phút và thử rung nhẹ dây (đúng kiểu lỗi “lúc có lúc mất”).
- USB/eSATA rớt khi copy: E5520 hay lộ bệnh khi copy file lớn; test đúng là copy 10–20 phút, không chỉ cắm chuột vài giây.
- LAN rớt khi transfer: RJ45 mòn/oxy hóa; ping nhẹ thì ổn, transfer lâu mới rớt. Test 10–15 phút sẽ lộ đúng bệnh.
- Docking nhận chập chờn: chân dock bẩn/oxy hóa; vệ sinh kỹ và test gắn/nhấc vài lần để chắc tiếp xúc.
- Khác với dòng mỏng (E7240/E7440): E5520 khung dày, dễ thao tác và tản lớn hơn, nhưng lại hay gặp lỗi cơ khí do cắm rút nhiều năm (jack sạc, RJ45, HDMI).
- Treo logo ngẫu nhiên: nhiều ca do HDD yếu/cáp SATA lỏng; nên thử SSD khác trước khi quy về Bo mạch laptop.
Thông số kỹ thuật Dell Latitude E5520 (KRUG 15)
| Mã | KRUG 15 |
|---|---|
| Dòng máy | Dell Latitude E5520 (15.6") |
| Nền tảng | Intel Sandy Bridge (Gen 2) |
| CPU | Socket rPGA988B • hỗ trợ Intel Core i3/i5/i7 Sandy Bridge |
| GPU | Intel HD Graphics 3000 • tùy cấu hình có NVIDIA NVS 4200M |
| RAM | DDR3 SO-DIMM • 4 khe RAM • tối đa 16GB (4×4GB) |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 15.6" HD 1366×768 |
| Cổng kết nối | VGA • HDMI • USB 2.0 (1× eSATA/USB) • LAN RJ45 • IEEE1394 • ExpressCard/54 • SD Card • SmartCard • audio • docking connector |
| Kết nối | Wi-Fi • Bluetooth (tùy card) |
| Adapter | Adapter Dell đầu kim 90W |
Lưu ý: Khi tìm Mainboard laptop cho E5520, nên đối chiếu ảnh cụm cổng và khu vực DC-in. Máy dùng lâu năm rất dễ gặp lỗi “đang ổn tự nhiên lại lỗi”, vì vậy ưu tiên test đủ thời gian thay vì chỉ bật lên thấy chạy là kết luận.
Khi nào nên thay linh kiện KRUG 15 cho Dell E5520?
E5520 có nhiều lỗi có thể xử lý trước (jack sạc, tản nhiệt, RAM, ổ cứng). Tuy nhiên, bạn nên cân nhắc thay Bo mạch chủ laptop KRUG 15 khi gặp các trường hợp sau (đã kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc lúc nhận lúc không theo tư thế; đã thử adapter 90W chuẩn và vệ sinh jack nhưng vẫn rớt sạc.
- Nhấn nút nguồn không phản hồi hoặc bật lên quạt vọt mạnh rồi tắt, lặp lại theo chu kỳ.
- Màn đen lặp lại dù đã thử xuất hình VGA/HDMI và kiểm tra cáp/màn cơ bản.
- Tự tắt khi nóng dù đã vệ sinh tản và thay keo đúng cách.
- USB/LAN rớt khi copy/transfer lâu; lỗi “test nhanh không thấy” nhưng dùng thật lại rớt.
- Board bị ẩm/oxy hóa quanh cổng hoặc từng sửa nhiều lần khiến lỗi quay lại.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay KRUG 15: phương án nào hợp lý hơn?
- Sạc chập chờn do jack DC-in rơ: thay jack/hàn lại chuẩn, test sạc liên tục 15–20 phút.
- Tự tắt do bụi/keo khô: vệ sinh tản + thay keo, chạy tải 20–30 phút để xác nhận.
- Treo logo do HDD yếu: thay SSD, kiểm tra cáp SATA và test boot nhiều lần.
- Không hình do nhánh màn: test VGA/HDMI và kiểm tra cáp màn trước.
- Không nguồn/bật tắt do standby suy hoặc lỗi nguồn vào tái diễn.
- Không sạc do mạch sạc lỗi sâu, đã xử lý jack nhưng vẫn rớt sạc.
- HDMI/VGA/USB/LAN lỗi theo tải kéo dài, đã vệ sinh cổng vẫn không ổn định.
- Board oxy hóa lan, nhiều điểm ăn mòn quanh cổng hoặc vùng DC-in.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng theo thứ tự: (1) thử adapter 90W chuẩn → (2) cắm sạc liên tục 20 phút, đổi góc đầu cắm để bắt rớt sạc → (3) kiểm tra jack DC-in & đường vào → (4) test tối giản: tháo HDD, để 1 thanh RAM, đổi từng khe (E5520 có 4 khe) → (5) vệ sinh tản + thay keo → (6) chạy tải 25–30 phút → (7) test USB copy file lớn và LAN transfer liên tục để mô phỏng “dùng thật”.
Gợi ý quyết định: nếu đã xử lý jack/tản/SSD mà vẫn rớt sạc hoặc bật tắt theo nhiệt, cần kiểm tra sâu và cân nhắc thay KRUG 15 để ổn định lâu dài.
Lỗi đặc trưng theo mã KRUG 15
- Rớt sạc theo tư thế: cụm DC-in lão hóa; máy báo “đang sạc” nhưng rung nhẹ là mất.
- Quạt vọt mạnh rồi tắt: hay gặp khi standby yếu, đặc biệt sau khi máy nóng lên; nguội lại có thể lên khiến lỗi khó bắt.
- Rớt USB khi copy lâu: thường lộ sau 10–15 phút copy; test nhanh rất dễ bỏ sót.
- LAN rớt khi transfer: ping nhẹ thì ổn, nhưng transfer lâu mới rớt do RJ45 mòn/oxy hóa.
- HDMI chập chờn theo rung dây: cắm nhẹ thấy có hình, nhưng rung dây là mất/nhấp nháy; cần test liên tục.
- VGA lúc có lúc không: gặp khi cổng lỏng hoặc tiếp xúc kém; xuất hình dài mới lộ.
- Dock nhận – mất: chân dock bẩn/oxy hóa; gắn/nhấc vài lần mới lộ.
- Treo logo ngẫu nhiên: thường do HDD yếu/cáp SATA lỏng; đổi SSD là bài test nhanh.
- Nóng sập theo tải: tản bụi + keo khô; cần chạy tải đủ lâu mới kết luận.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc lúc nhận lúc không, đổi góc là rớt |
|---|---|
| Nguyên nhân | Jack DC-in rơ/oxy hóa • đường nguồn vào kém ổn định |
| Cách khoanh vùng | Thử adapter 90W chuẩn → cắm liên tục 15–20 phút → đổi góc đầu cắm nhẹ → vệ sinh/kiểm tra jack |
| Triệu chứng | Bật lên quạt vọt mạnh rồi tắt |
| Nguyên nhân | Standby 3V/5V yếu • chập tải theo nhiệt |
| Cách khoanh vùng | Test tối giản (tháo HDD, để 1 RAM) → đổi từng khe RAM → chạy tải 20–30 phút để bắt lỗi theo nhiệt |
| Triệu chứng | Màn đen nhưng máy vẫn chạy |
| Nguyên nhân | Nhánh màn/cáp • lỗi xuất hình trong máy |
| Cách khoanh vùng | Thử VGA/HDMI → nếu ra màn ngoài ổn, kiểm tra cáp/panel trước |
| Triệu chứng | HDMI nhấp nháy/mất tín hiệu khi rung dây |
| Nguyên nhân | Cổng HDMI lỏng • tiếp xúc kém |
| Cách khoanh vùng | Xuất hình liên tục 10–15 phút → rung nhẹ dây HDMI → theo dõi mất tín hiệu |
| Triệu chứng | USB/eSATA rớt thiết bị khi copy file lớn |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh 5V yếu khi tải |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | LAN rớt khi transfer lâu |
| Nguyên nhân | RJ45 mòn/oxy hóa • nhánh LAN chập chờn theo tải |
| Cách khoanh vùng | Ping + transfer 10–15 phút → rung nhẹ dây mạng → theo dõi rớt/giảm tốc |
| Triệu chứng | Docking lúc nhận lúc không |
| Nguyên nhân | Chân dock bẩn/oxy hóa • tiếp xúc kém |
| Cách khoanh vùng | Vệ sinh chân dock → gắn/nhấc 3–5 lần → test cổng qua dock nếu có |
| Triệu chứng | Treo logo Dell, vào Windows rất lâu |
| Nguyên nhân | HDD yếu • cáp SATA lỏng |
| Cách khoanh vùng | Thử SSD khác → kiểm tra cáp SATA → restart vài lần để bắt lỗi lặp |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác theo E5520)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo nắp đáy, tháo HDD/SSD; tháo RAM ở khoang dưới đáy trước.
- Tháo bàn phím/palmrest theo thứ tự; lưu ý E5520 có thêm khe RAM dưới bàn phím, cần thao tác cẩn thận tránh đứt cáp.
- Tháo cáp màn, cáp nút nguồn, loa, Wi-Fi, cáp DC-in và các cáp I/O; kiểm tra khu vực jack sạc có bẩn/oxy hóa.
- Tháo tản nhiệt, vệ sinh sạch bề mặt CPU/GPU; chuẩn bị keo tản mới.
- Lắp Bo mạch laptop KRUG 15, test sơ bộ: nhận sạc, lên nguồn, nhận đủ RAM/ổ cứng trước khi ráp kín.
- Ráp hoàn thiện, thay keo tản, siết tản đều tay; chạy checklist test theo thời gian rồi mới bàn giao.
Checklist test sau khi mua/thay
- Test sạc: cắm liên tục 15–20 phút và đổi góc đầu cắm để kiểm tra tiếp xúc.
- Test nguồn: bật/tắt nhiều lần; không có hiện tượng quạt vọt rồi tắt.
- Test RAM: nhận đủ dung lượng; test đủ 4 khe (đổi từng khe để loại trừ lỗi tiếp xúc).
- Test lưu trữ: boot ổn định; restart vài lần để bắt lỗi treo logo.
- Test VGA: xuất hình ổn định 10–15 phút; theo dõi mất hình khi rung dây.
- Test HDMI: xuất hình ổn định 10–15 phút; theo dõi nhấp nháy/mất tín hiệu khi rung dây.
- Test USB/eSATA: copy file lớn 10–20 phút để bắt lỗi theo tải.
- Test LAN: ping + transfer 10–15 phút để bắt rớt theo tải.
- Test docking (nếu dùng): gắn/nhấc vài lần, thử cổng qua dock để chắc tiếp xúc.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
Giá linh kiện & giá thay Latitude E5520
Giá KRUG 15 (linh kiện)
Giá phụ thuộc tình trạng bo (độ zin, tình trạng cổng VGA/HDMI/USB/LAN), tình trạng jack DC-in, mức oxy hóa và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho E5520 có lấy ngay không?
Nếu có sẵn đúng Mainboard laptop KRUG 15, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test tải đủ lâu để bắt lỗi theo nhiệt hoặc lỗi rớt cổng theo tải, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.3/10 (sạc ổn định + test nhiệt đạt + VGA/HDMI ổn + USB/LAN không rớt khi tải).
Khách văn phòng: “Máy trước đó sạc lúc được lúc không, họp online thì tắt ngang. Làm xong dùng ổn, copy dữ liệu lâu cũng không rớt USB nữa.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm đổi góc, test tải 30 phút, test VGA/HDMI 15 phút, test USB copy file lớn và test LAN transfer trước khi bàn giao.”
Câu hỏi thường gặp
E5520 sạc chập chờn có phải chắc chắn do bo mạch chủ không?
Không hẳn. E5520 hay gặp lỗi cơ khí ở jack DC-in: đổi góc là rớt. Nên test adapter chuẩn, cắm liên tục đủ lâu và kiểm tra jack trước. Nếu đã xử lý jack mà vẫn rớt sạc hoặc báo sạc chập chờn theo thời gian, lúc đó mới ưu tiên khoanh vùng phần nguồn/sạc trên Bo mạch chủ laptop KRUG 15.
Vì sao test nhanh thấy lên nguồn nhưng về nhà lại bật lên rồi tắt?
Ưu tiên test theo từng bước: chỉ để 1 thanh RAM, đổi từng khe để loại trừ khe tiếp xúc kém. Nhiều ca tưởng lỗi KRUG 15 nhưng thực ra do 1 khe RAM bẩn/oxy hóa gây treo hoặc bật tắt.
USB/LAN rớt chỉ khi tải, làm sao test đúng?
Test đúng là “mô phỏng dùng thật”: USB copy file lớn 10–20 phút (ổ cứng ngoài), LAN transfer liên tục 10–15 phút. Chỉ cắm thử chuột/đánh máy vài phút thường không phát hiện được lỗi.
Khi cần thay main máy tính xách tay E5520, nên đối chiếu gì trước?
Đối chiếu mã KRUG 15, cụm cổng (VGA/HDMI/USB/eSATA/LAN) và vị trí jack DC-in/docking. Nếu có ảnh main cũ, đối chiếu theo ảnh sẽ tránh nhầm layout.
