Main Dell Latitude E5510
Dell Latitude E5510 là dòng 15.6" doanh nghiệp đời Arrandale (Gen 1) hay được dùng lâu năm trong văn phòng. Càng “chạy bền” thì càng hay gặp lỗi theo kiểu khó chịu: hôm nay bật lên bình thường, hôm sau lại cắm sạc chập chờn; có lúc bấm nguồn quạt nhích rồi tắt, có lúc vào được Windows nhưng chạy một lúc nóng lên thì sập. Thực tế sửa E5510 cho thấy lỗi thường tập trung vào nguồn vào – mạch sạc – standby 3V/5V và nhóm I/O (USB/LAN/DisplayPort) bị lão hóa theo thời gian. Nội dung dưới đây hướng dẫn khoanh vùng theo tình huống sử dụng thật để bạn cân nhắc sửa hay thay bo mạch chủ laptop cho hợp lý, tránh mất thời gian vì lỗi “lúc được lúc không”.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã in trực tiếp trên Mainboard laptop (mã thường nằm gần khe RAM hoặc khu vực chipset).
- Cổng thường gặp trên E5510: VGA • DisplayPort • USB 2.0 (có bản có 1 cổng eSATA/USB) • LAN RJ45 • ExpressCard/54 • SD • SmartCard • docking connector.
- Test nhanh khi nhận hàng: nhận sạc ổn định 15–20 phút, bật/tắt nhiều lần, nhận RAM/ổ cứng ổn và thử xuất hình VGA/DP.
- Phù hợp máy lỗi lặp: không nguồn, bật tắt, sạc chập chờn theo tư thế hoặc lỗi cổng chỉ xuất hiện khi tải.
- Thay Bo mạch laptop + vệ sinh tản + thay keo + kiểm tra jack DC-in, vệ sinh cổng (RJ45/USB/DP).
- Chạy test theo “dùng thật” (copy dữ liệu, transfer LAN, xuất màn ngoài) để hạn chế lỗi quay lại.
Mua linh kiện cho E5510: đối chiếu đúng mã – đúng cổng – đúng layout
Dành cho khách tự thay hoặc kỹ thuật viên cần khớp chính xác.
- Ưu tiên lấy đúng mã in trên main laptop đang dùng (tránh nhầm layout/cổng).
- Đối chiếu vị trí jack DC-in, cụm VGA/DisplayPort, LAN RJ45 và chân dock.
- Nên xin ảnh rõ mặt trước + mặt sau để chọn đúng bản.
Hợp máy lỗi nguồn/sạc và lỗi cổng theo tải, cần kiểm tra đủ bài bản.
- Kiểm tra đường sạc – standby trước/sau thay
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test xuất hình, USB/LAN theo checklist
Gọi/nhắn để đối chiếu đúng E5510 theo ảnh cụm cổng và mã in trên bo mạch, đồng thời báo giá theo tình trạng thực tế.

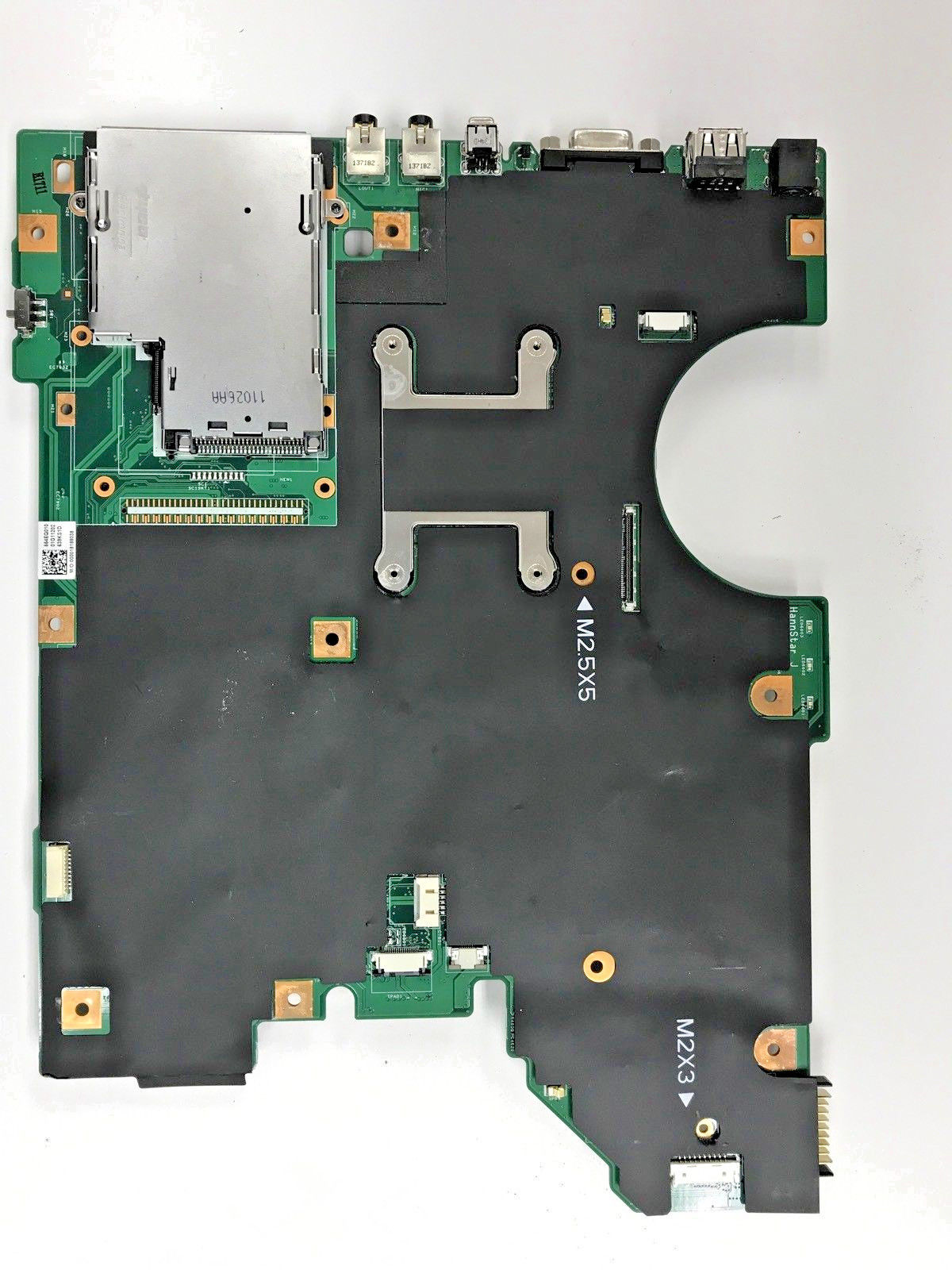

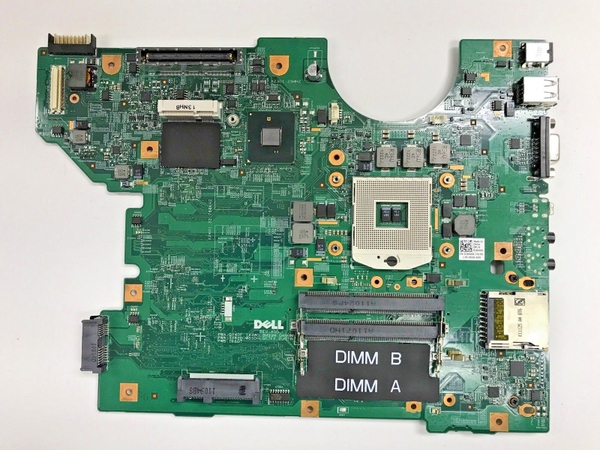

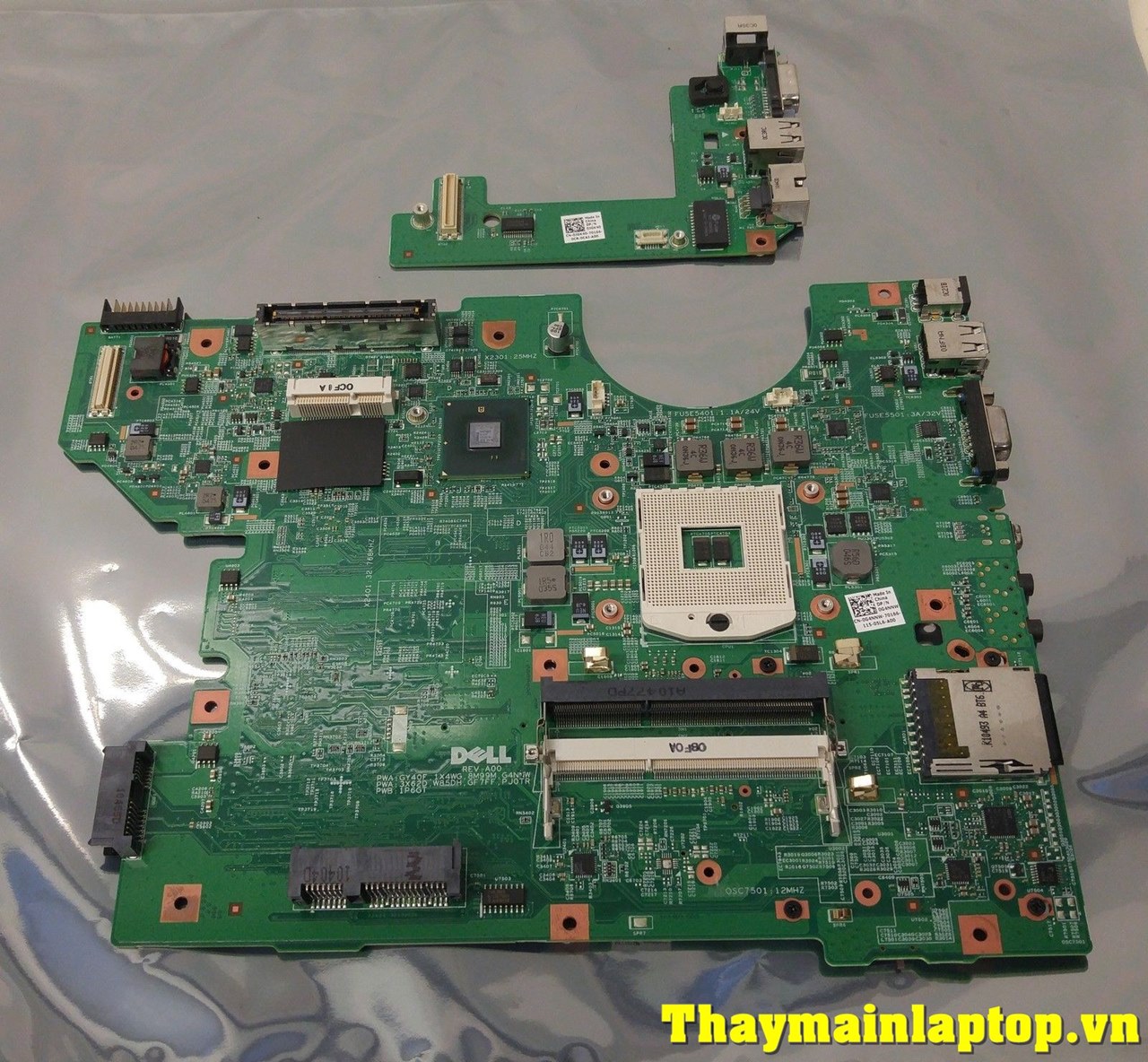

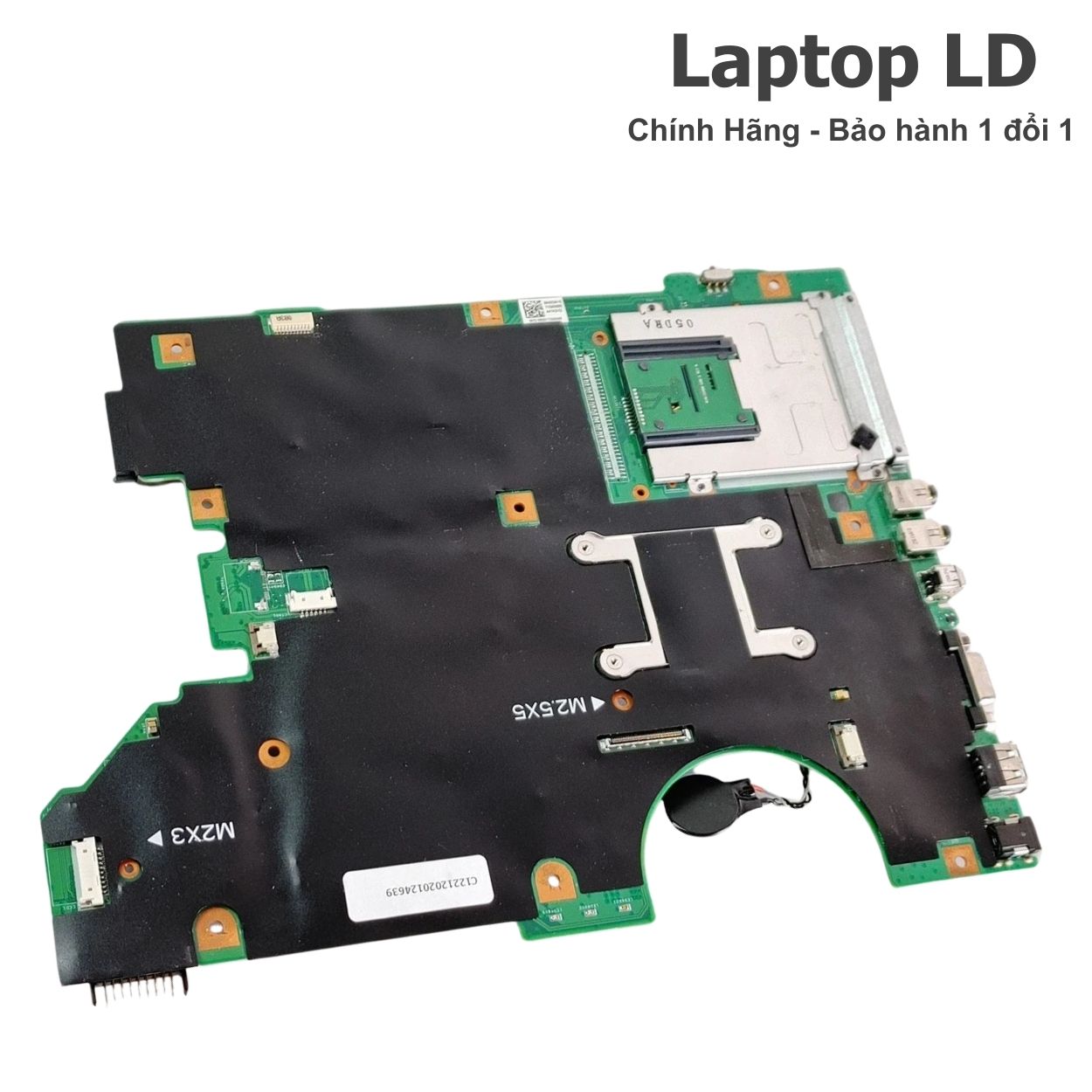

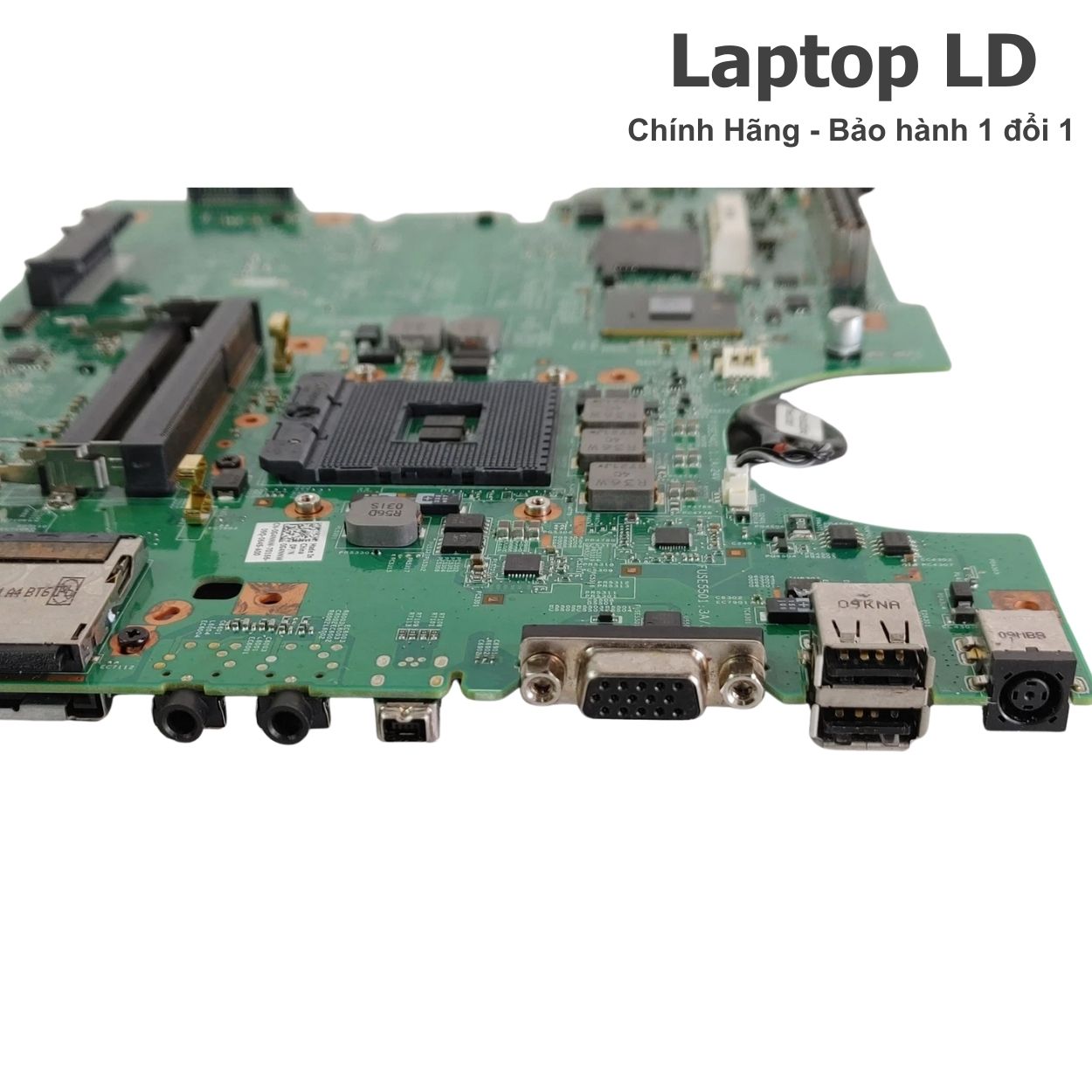

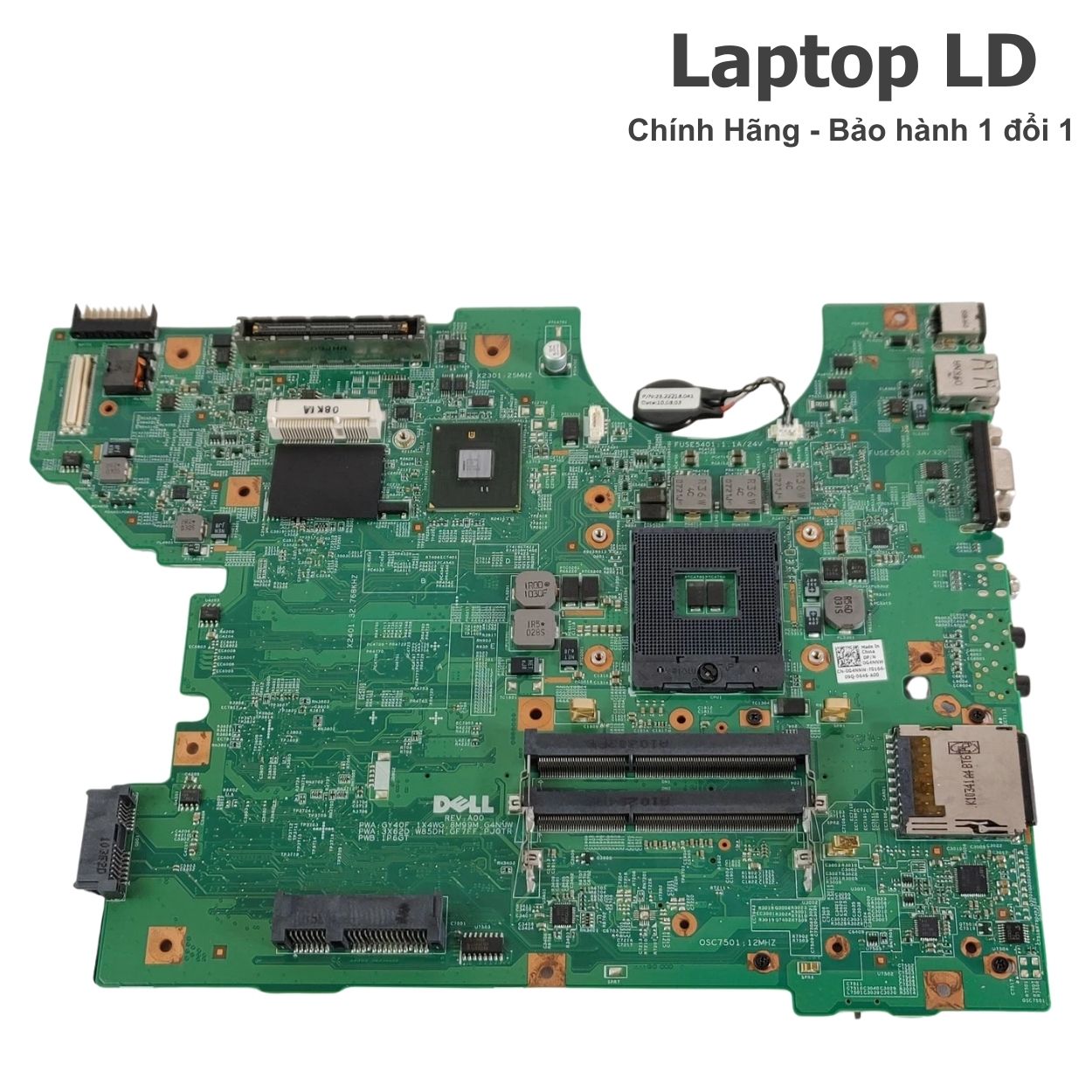

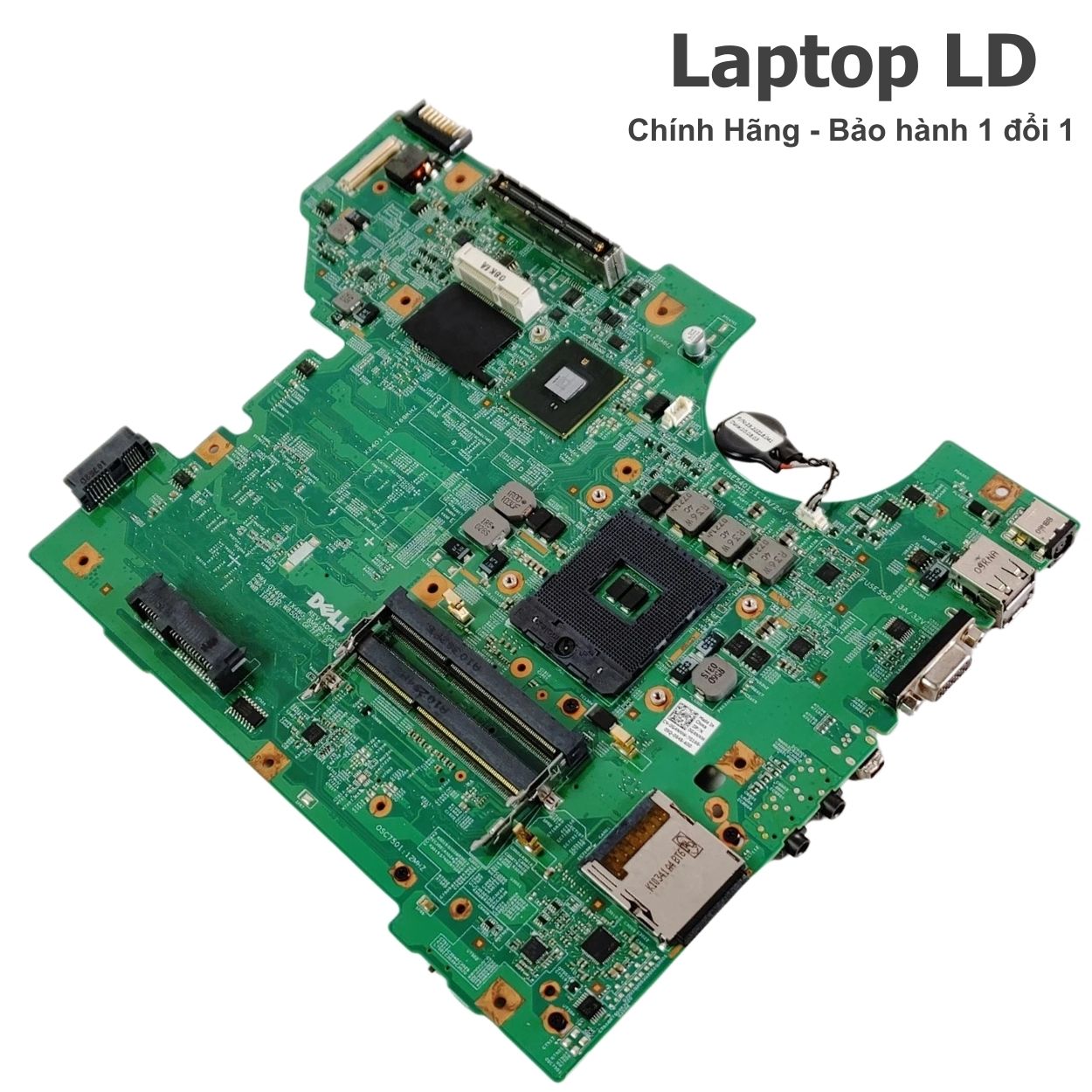

Hình ảnh tham khảo (E5510 & cụm cổng)
- Sạc chập chờn theo tư thế: hay do jack DC-in rơ/oxy hóa; test đúng là cắm sạc liên tục 15–20 phút và đổi góc đầu cắm nhẹ để bắt rớt sạc.
- Bật lên rồi tắt nhanh: thường liên quan standby 3V/5V không giữ ổn; nhiều máy nguội thì lên, nóng lại tắt khiến lỗi khó bắt nếu chỉ test nhanh.
- Màn đen nhưng máy vẫn chạy: ưu tiên thử VGA/DisplayPort để tách lỗi nhánh màn/cáp khỏi lỗi nguồn.
- USB/LAN rớt khi tải: ping/cắm chuột có thể vẫn bình thường; khi copy/transfer 10–15 phút mới lộ bệnh.
- Treo logo ngẫu nhiên: E5510 hay gặp do HDD yếu/cáp SATA lỏng; thử SSD khác trước khi quy về bo mạch.
- Docking nhận chập chờn: chân dock bẩn/oxy hóa; vệ sinh kỹ và test gắn/nhấc vài lần sẽ rõ.
- Khác với dòng mỏng: E5510 khung dày, dễ thao tác và tản lớn hơn, nhưng lỗi cơ khí (jack sạc, RJ45) lại hay gặp do cắm rút nhiều năm.
Thông số kỹ thuật Dell Latitude E5510
| Dòng máy | Dell Latitude E5510 (15.6") |
|---|---|
| Nền tảng | Intel Arrandale (Gen 1) |
| CPU | Intel Core i3/i5/i7 Gen 1 (tùy cấu hình máy) |
| GPU | Intel HD Graphics (Gen 1) • một số cấu hình có GPU rời dòng NVS (tùy máy) |
| RAM | DDR3 SO-DIMM • 2 khe • tối đa 8GB |
| Lưu trữ | HDD/SSD 2.5" SATA |
| Màn hình | 15.6" HD/HD+ (theo cấu hình máy) |
| Cổng kết nối | VGA • DisplayPort • USB 2.0 • LAN RJ45 • ExpressCard/54 • SD • SmartCard • audio • docking connector |
| Adapter | Adapter Dell đầu kim (thường 65W/90W theo cấu hình) |
Lưu ý: Khi cần thay Main máy tính xách tay cho E5510, bạn nên đối chiếu mã in trên bo mạch và ảnh cụm cổng. Việc chọn đúng mã giúp tránh trường hợp “lắp vừa nhưng không khớp cổng/nút/đầu nối”.
Khi nào nên cân nhắc thay bo mạch cho E5510?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay bo mạch chủ laptop khi gặp các trường hợp sau (đã kiểm tra cơ bản mà vẫn tái diễn):
- Cắm sạc chập chờn theo tư thế, đã thử adapter đúng chuẩn và xử lý jack nhưng vẫn rớt.
- Nhấn nguồn không phản hồi hoặc bật lên rồi tắt lặp lại theo chu kỳ.
- Màn đen lặp lại dù đã thử xuất hình VGA/DP và kiểm tra màn/cáp cơ bản.
- Tự tắt khi nóng dù đã vệ sinh tản và thay keo đúng cách.
- USB/LAN rớt khi copy/transfer lâu, lỗi “dùng thật mới lộ”.
- Board bị ẩm/oxy hóa quanh cổng hoặc đã sửa nhiều lần khiến lỗi quay lại.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay: phương án nào hợp lý hơn với E5510?
- Jack DC-in lỏng/bẩn: vệ sinh hoặc thay jack, test sạc liên tục 15–20 phút.
- Nóng sập do bụi/keo khô: vệ sinh tản + thay keo, chạy tải kiểm tra.
- Treo logo do HDD yếu/cáp lỏng: thay SSD hoặc thay cáp SATA.
- Màn đen do nhánh màn: test VGA/DP và kiểm tra cáp màn trước.
- Không lên nguồn/bật tắt do standby suy hoặc lỗi nguồn vào tái diễn.
- Không sạc do mạch sạc lỗi sâu, xử lý jack vẫn không ổn.
- Nhiều cổng I/O lỗi đồng thời hoặc lỗi theo tải kéo dài.
- Oxy hóa lan, ăn mòn quanh cổng hoặc vùng nguồn.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng chuẩn → cắm sạc liên tục 20 phút và đổi góc đầu cắm → kiểm tra jack DC-in/đường vào → test tối giản (tháo thiết bị ngoài, thử từng thanh RAM) → vệ sinh tản + thay keo → chạy tải 25–30 phút → test USB copy file lớn và LAN transfer liên tục.
Gợi ý quyết định: nếu đã xử lý jack/tản/SSD mà vẫn rớt sạc hoặc bật tắt theo nhiệt, nên kiểm tra sâu và cân nhắc thay đúng Bo mạch laptop để ổn định lâu dài.
Lỗi đặc trưng E5510 hay gặp
- Rớt sạc theo tư thế: DC-in rơ/oxy hóa; rung nhẹ là mất sạc.
- Quạt nhích rồi tắt: standby yếu; nguội thì lên, nóng lại tắt.
- Không hình trong máy nhưng ra màn ngoài: lỗi nhánh màn/cáp; cần test VGA/DP.
- USB rớt khi copy lâu: nhánh 5V USB yếu hoặc cổng lỏng/oxy hóa.
- LAN rớt khi transfer: RJ45 mòn/oxy hóa; ping nhẹ ổn nhưng transfer lâu mới rớt.
- Treo logo ngẫu nhiên: HDD yếu/cáp SATA lỏng; đổi SSD là bài test nhanh.
- Docking nhận chập chờn: chân dock bẩn; gắn/nhấc vài lần mới lộ.
- Nóng sập theo tải: tản bụi + keo khô; cần chạy tải đủ lâu mới kết luận.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc chập chờn, đổi góc là rớt |
|---|---|
| Nguyên nhân | Jack DC-in rơ/oxy hóa • đường nguồn vào kém ổn |
| Cách khoanh vùng | Thử adapter đúng chuẩn → cắm liên tục 15–20 phút → đổi góc nhẹ → kiểm tra/vệ sinh/thay jack |
| Triệu chứng | Bật lên rồi tắt / quạt nhích rồi tắt |
| Nguyên nhân | Standby 3V/5V yếu • chập tải theo nhiệt |
| Cách khoanh vùng | Test tối giản (tháo HDD, để 1 RAM) → bật/tắt nhiều lần → chạy tải 20–30 phút để bắt lỗi theo nhiệt |
| Triệu chứng | Màn đen nhưng máy vẫn chạy |
| Nguyên nhân | Nhánh màn/cáp • lỗi tín hiệu ra panel |
| Cách khoanh vùng | Thử VGA/DisplayPort → nếu ra màn ngoài ổn, khoanh vào cáp/panel trước |
| Triệu chứng | USB rớt thiết bị khi copy file lớn |
| Nguyên nhân | Cổng lỏng/oxy hóa • nhánh cấp 5V USB yếu khi tải |
| Cách khoanh vùng | Vệ sinh cổng → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | LAN rớt khi transfer lâu |
| Nguyên nhân | RJ45 mòn/oxy hóa • nhánh LAN chập chờn |
| Cách khoanh vùng | Ping + transfer 10–15 phút → rung nhẹ dây mạng → theo dõi rớt/giảm tốc |
| Triệu chứng | Treo logo / vào Windows chậm |
| Nguyên nhân | HDD yếu • cáp SATA lỏng |
| Cách khoanh vùng | Thử SSD khác → kiểm tra cáp SATA → restart vài lần để bắt lỗi lặp |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác theo E5510)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc, tháo pin và xả điện.
- Tháo đáy máy, tháo HDD/SSD và RAM; ghi nhớ vị trí ốc theo từng cụm.
- Tháo bàn phím/palmrest; chú ý cáp phím, cáp touchpad và cáp nút nguồn.
- Tháo cáp màn, loa, Wi-Fi, cáp DC-in và các cáp I/O; kiểm tra khu vực DC-in có bẩn/oxy hóa.
- Tháo tản nhiệt, vệ sinh sạch bề mặt CPU/GPU; chuẩn bị keo tản mới.
- Lắp bo mạch chủ laptop, test sơ bộ: nhận sạc, lên nguồn, nhận RAM/ổ cứng trước khi ráp kín.
- Ráp hoàn thiện, thay keo tản, siết tản đều tay; chạy checklist test theo thời gian rồi mới bàn giao.
Checklist test sau khi mua/thay
- Test sạc: cắm liên tục 15–20 phút và đổi góc đầu cắm để kiểm tra tiếp xúc.
- Test nguồn: bật/tắt nhiều lần; không có hiện tượng quạt nhích rồi tắt.
- Test RAM: nhận đủ dung lượng; thử đổi khe nếu lỗi ngẫu nhiên.
- Test lưu trữ: boot ổn định; restart vài lần để bắt lỗi treo logo.
- Test VGA/DisplayPort: xuất hình ổn định 10–15 phút; theo dõi mất tín hiệu khi rung dây.
- Test USB: copy file lớn 10–20 phút để bắt lỗi theo tải.
- Test LAN: ping + transfer 10–15 phút để bắt rớt theo tải.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tự sập).
Giá linh kiện & giá thay Latitude E5510
Giá linh kiện
Giá phụ thuộc mã in trên bo, tình trạng cổng, tình trạng DC-in, mức oxy hóa và tình trạng tổng thể. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho E5510 có lấy ngay không?
Nếu có sẵn đúng mã của Main laptop, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần chạy test tải đủ lâu để bắt lỗi theo nhiệt hoặc lỗi rớt cổng theo tải, kỹ thuật sẽ thông báo trước.
Đánh giá khách hàng
Qfat tham khảo: 8.4/10 (sạc ổn định + test nhiệt đạt + xuất hình ổn + USB/LAN không rớt khi tải).
Khách văn phòng: “Máy trước đó sạc lúc được lúc không, chạy một lúc nóng là tắt. Làm xong dùng ổn hơn, copy dữ liệu lâu cũng không rớt USB.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm đổi góc, test tải 30 phút, test VGA/DP và test USB/LAN theo tải trước khi bàn giao.”
Câu hỏi thường gặp
E5510 sạc chập chờn có phải chắc chắn do bo mạch không?
Không hẳn. E5510 hay gặp lỗi cơ khí ở jack DC-in: đổi góc là rớt. Nên test adapter đúng chuẩn, cắm liên tục đủ lâu và kiểm tra jack trước. Nếu đã xử lý jack mà vẫn rớt sạc hoặc báo sạc chập chờn theo thời gian, lúc đó mới ưu tiên khoanh vùng phần nguồn/sạc trên main laptop.
Vì sao test nhanh thấy lên nguồn nhưng về nhà lại bật lên rồi tắt?
Vì một số lỗi chỉ xuất hiện khi máy nóng hoặc tải tăng. E5510 thường lộ lỗi standby/nguồn theo nhiệt: nguội thì lên, nóng lại tắt. Cách kiểm tra đúng là chạy tải 20–30 phút và thử bật/tắt nhiều lần.
Màn đen thì nên thử VGA hay DisplayPort trước?
Nên thử cả hai nếu có điều kiện. Nếu ra màn ngoài ổn, ưu tiên kiểm tra nhánh màn/cáp trong máy trước khi kết luận lỗi phần nguồn.
USB/LAN rớt chỉ khi tải, làm sao test đúng?
Test đúng là “mô phỏng dùng thật”: USB copy file lớn 10–20 phút, LAN transfer liên tục 10–15 phút. Chỉ cắm thử vài phút thường không phát hiện được lỗi.
