Laptop LD • Main Dell Latitude 7530 / 7430 / 7330
Thay main Dell Latitude 7530/7430/7330 và 2-in-1 i7-1265U LA-L581P đúng mã
Đúng nền Compal HDB30/HDB40/HDB50 LA-L581P, CPU Intel Core i7-1265U vPro, Intel Iris Xe Graphics eligible, RAM DDR4-3200 hàn trực tiếp trên main và một khe SSD M.2 PCIe NVMe. Nền bo này được sử dụng trên Latitude 7330, Latitude 7430 và Latitude 7530; riêng phiên bản 2-in-1 chỉ áp dụng cho Latitude 7330 và Latitude 7430. Laptop LD đối chiếu Service Tag, Dell DP/N, dung lượng RAM onboard 16GB/32GB, revision PCB, BIOS/DMI, màn hình, cảm ứng, WWAN, pin và cổng Thunderbolt 4 trước khi sửa hoặc thay bo mạch.
- HDB30/HDB40/HDB50
- LA-L581P
- CPU i7-1265U
- RAM onboard
- 2 Thunderbolt 4
- 7330/7430 2-in-1
Xác thực kỹ thuật: Dell Latitude 7330/7430 có cả bản clamshell và 2-in-1; Latitude 7530 chỉ có dạng clamshell 15,6 inch. Main LA-L581P có nhiều Dell DP/N, dung lượng RAM và revision khác nhau. Không thay chéo chỉ dựa vào tên LA-L581P nếu chưa đối chiếu Service Tag, RAM onboard, cáp màn hình/cảm ứng, WWAN và mã bo thực tế.

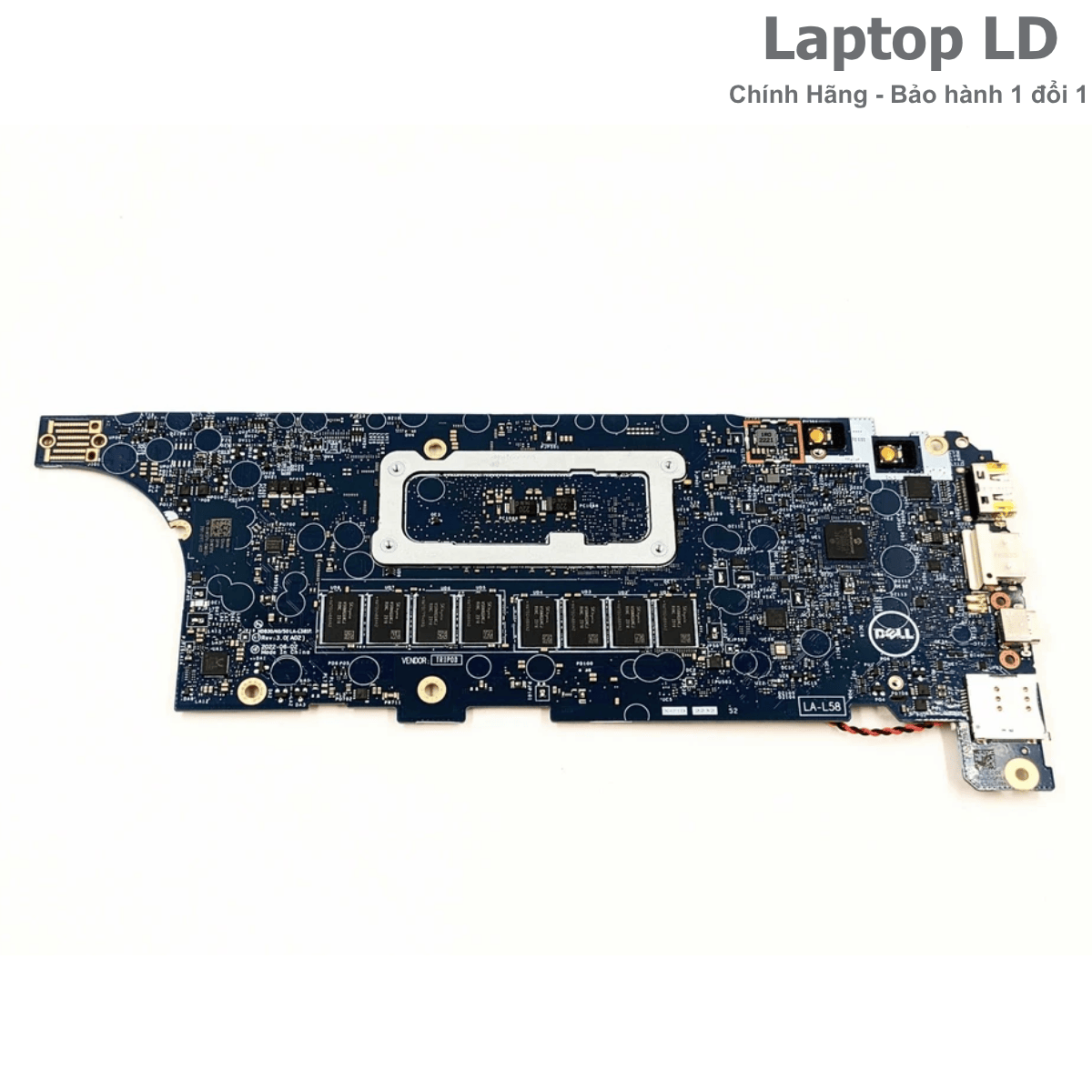

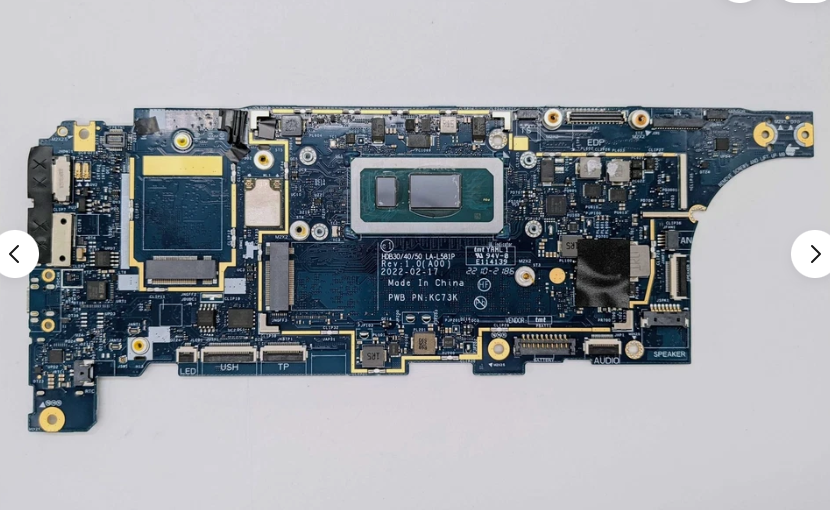

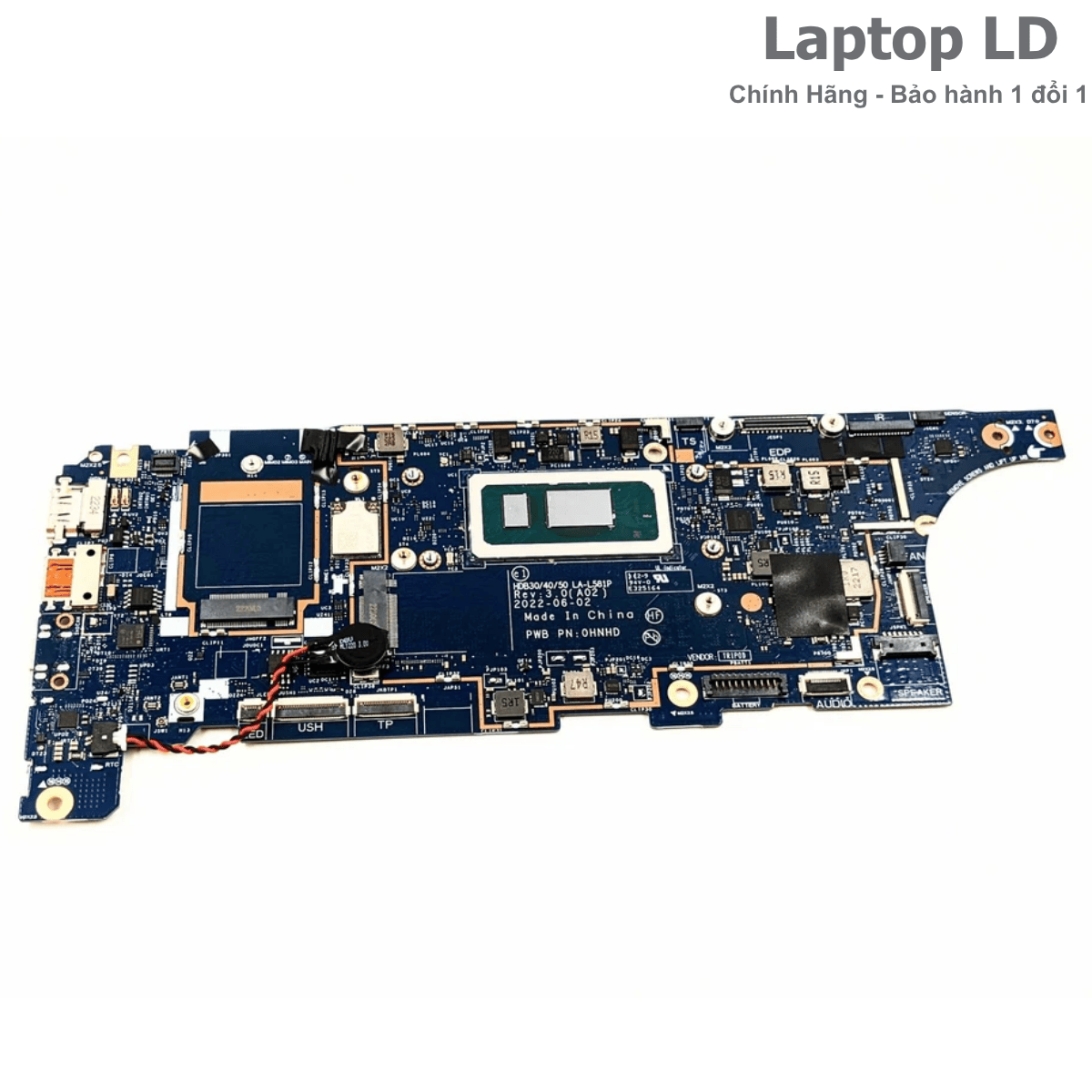

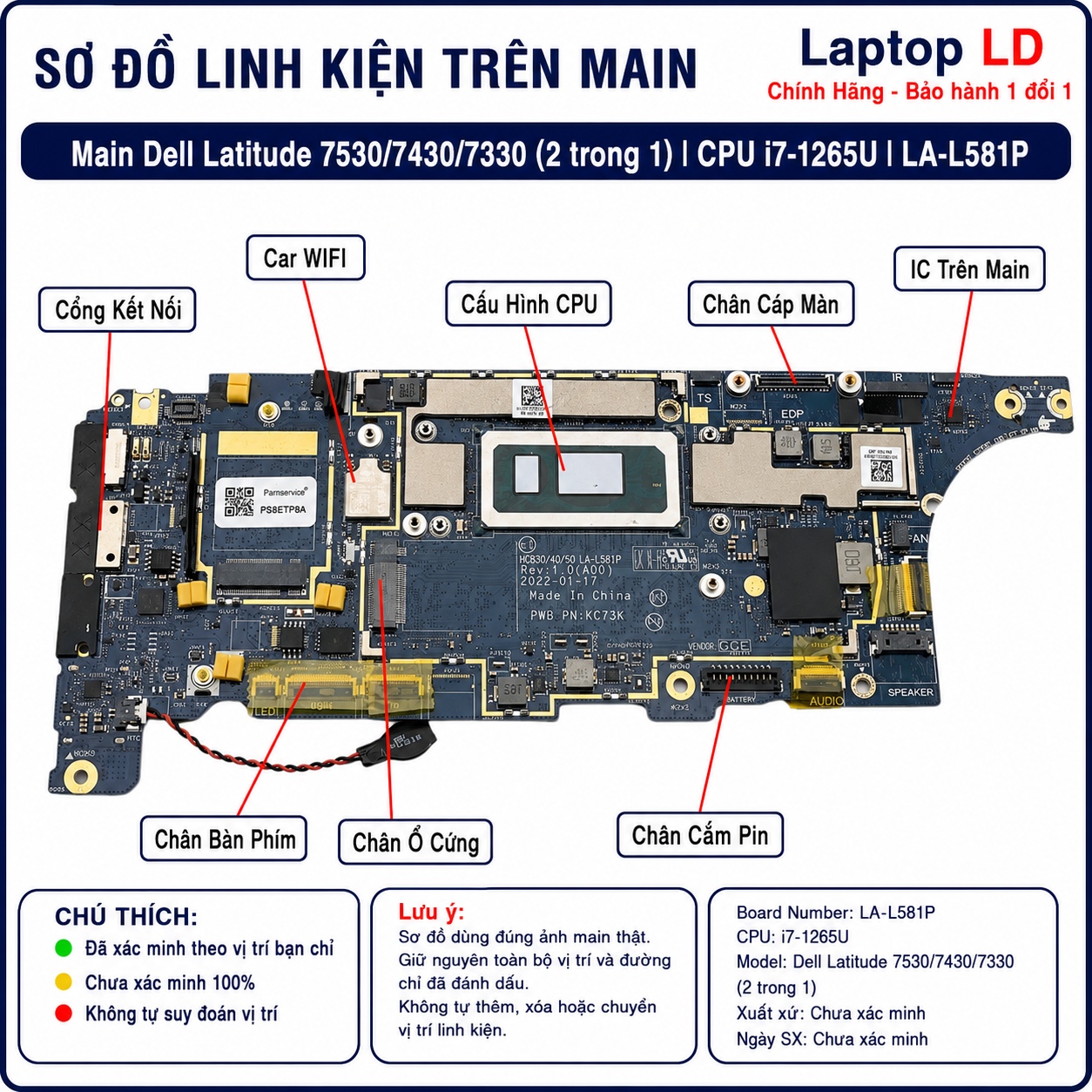

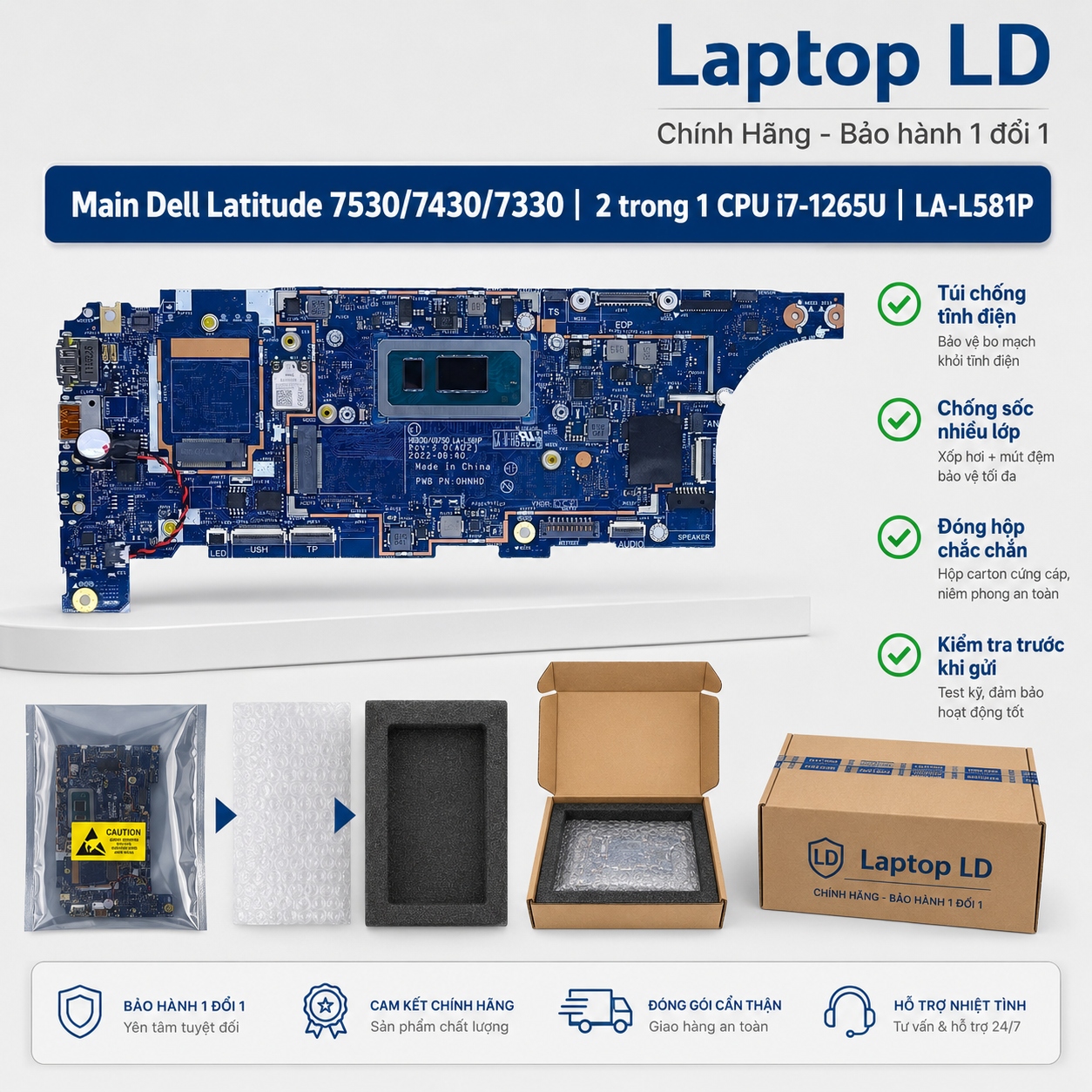

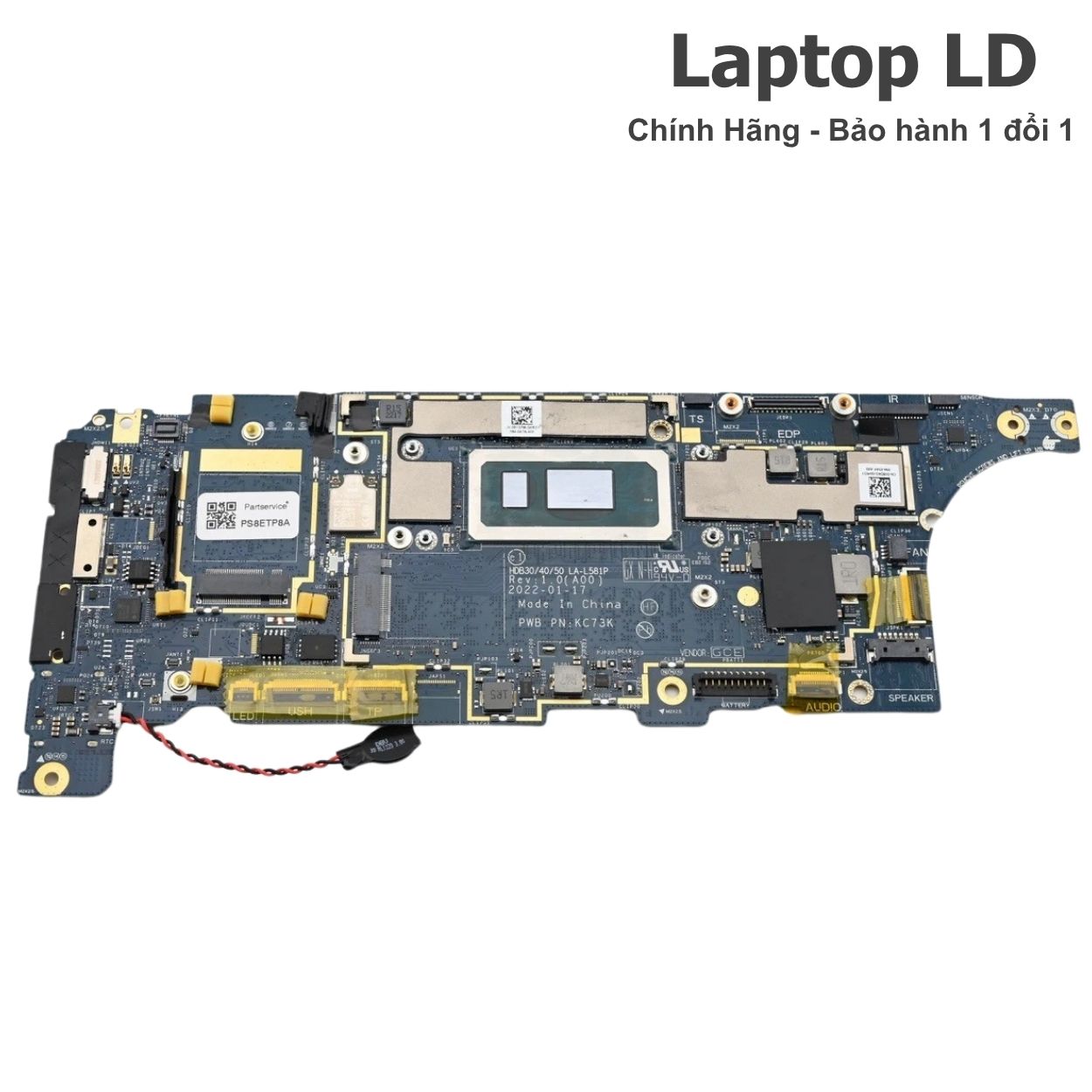

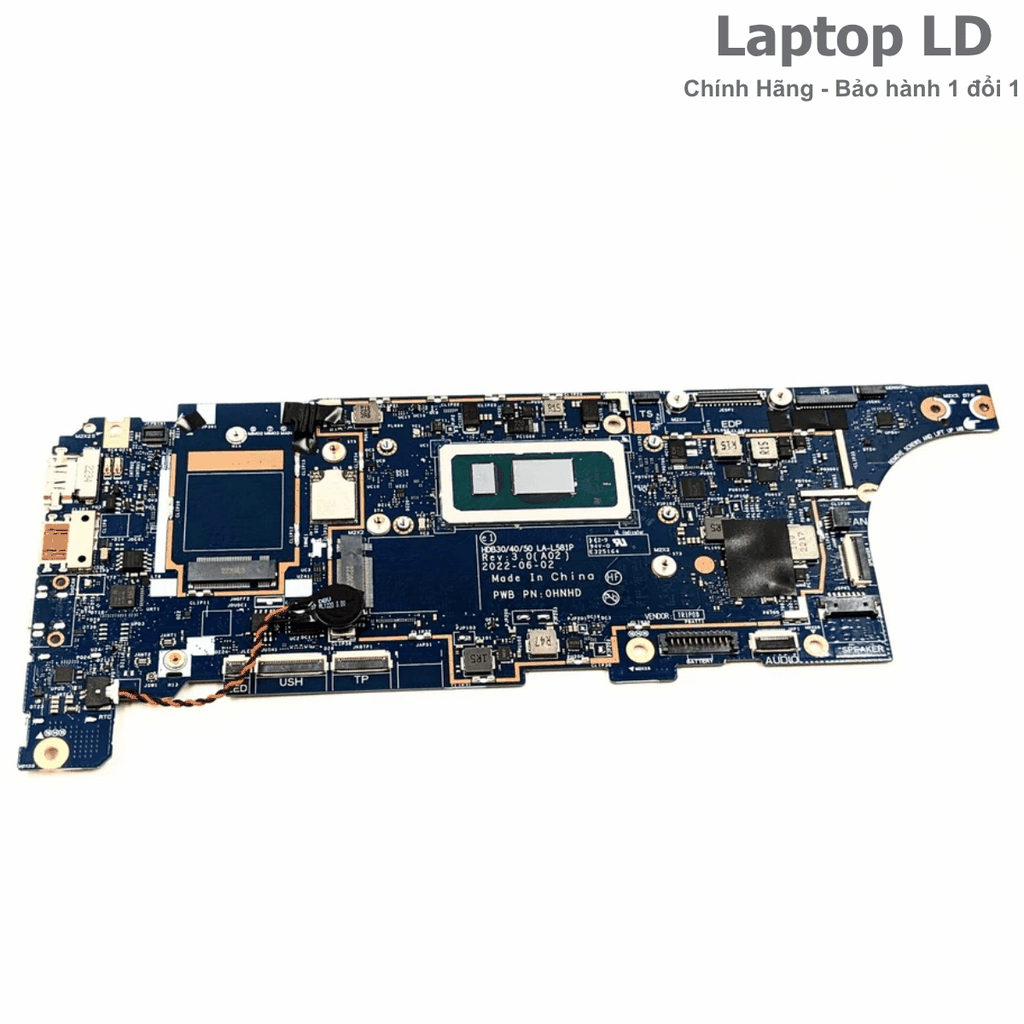

Vị trí linh kiện và ảnh tổng thể main Dell Latitude LA-L581P i7-1265U
Ảnh thực tế giúp nhận biết CPU i7-1265U, các chip RAM DDR4 onboard, khe SSD M.2 2230/2280, module Wi-Fi 6E, khe WWAN tùy cấu hình, mạch USB-C Power Delivery, hai Thunderbolt 4, HDMI, USB-A và các đầu cáp pin, eDP, cảm ứng, bàn phím, touchpad, loa, camera, vân tay, smart card và NFC.
Cần gửi gì để Laptop LD báo đúng main?
Cùng nền LA-L581P nhưng khác kích thước máy, bản clamshell/2-in-1, RAM onboard, màn hình, cảm ứng, WWAN và Dell DP/N. Khách nên gửi đủ tem máy cùng ảnh hai mặt main để khóa chính xác cấu hình.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Latitude 7330, 7430 hoặc 7530.
- Xác nhận máy thường hay 2-in-1; 7530 không có bản 2-in-1.
- Ảnh Service Tag, Express Service Code và Regulatory Model.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh dòng HDB30/HDB40/HDB50 LA-L581P và revision PCB.
- Ảnh Dell DP/N trên tem main, ví dụ 0YTHP9 hoặc 0R1JW9.
- Ảnh các chip RAM để xác định 16GB hay 32GB onboard.
- Mô tả lỗi: không nguồn, không sạc USB-C, không hình, lỗi RAM, SSD, cảm ứng, Thunderbolt, HDMI hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng khung 13,3 inch, 14 inch hoặc 15,6 inch.
- Phân biệt 7330/7430 clamshell với bản 2-in-1.
- Khóa đúng dung lượng RAM onboard và Dell DP/N.
- Đối chiếu đúng cáp eDP, cáp cảm ứng, camera và bo nút nguồn.
- Kiểm đúng khe WWAN, SIM, smart card và NFC theo cấu hình.
- Tránh nhầm LA-L581P khác revision hoặc firmware/DMI.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Latitude LA-L581P i7-1265U được báo theo model 7330/7430/7530, RAM onboard 16GB/32GB, Dell DP/N, revision, tình trạng bo mạch và gói bảo hành.
Công lắp
Khi thay main tại Laptop LD, máy được kiểm tra pin, sạc USB-C, RAM onboard, SSD M.2, màn hình/cảm ứng, Wi-Fi/WWAN, HDMI, Thunderbolt 4 và các thiết bị bảo mật.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng Dell DP/N. Main lỗi RAM onboard, Thunderbolt, BIOS/ME, DMI/Service Tag hoặc vào nước diện rộng cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 7330/7430/7530, i7-1265U và LA-L581P.
- Xác nhận đúng máy thường hoặc 2-in-1 và dung lượng RAM onboard.
- Kiểm tra hai Thunderbolt 4, USB-A, HDMI, USB-C Power Delivery và màn hình ngoài.
- Kiểm tra SSD M.2, Wi-Fi/WWAN, SIM, camera, cảm ứng, loa, pin và nhiệt độ.
- Khôi phục đúng Service Tag/DMI và kiểm tra BIOS sau khi thay main.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Main LA-L581P i7-1265U tương thích với máy nào?
Dòng máy phù hợp
- Dell Latitude 7330 bản laptop thường 13,3 inch.
- Dell Latitude 7330 2-in-1 màn hình cảm ứng gập 360 độ.
- Dell Latitude 7430 bản laptop thường 14 inch.
- Dell Latitude 7430 2-in-1 màn hình cảm ứng gập 360 độ.
- Dell Latitude 7530 bản laptop thường 15,6 inch.
- CPU Intel Core i7-1265U vPro onboard.
- RAM DDR4-3200 onboard 16GB hoặc 32GB theo Dell DP/N.
- Main UMA dùng đồ họa Intel tích hợp, không có GPU rời.
Không nên thay chéo khi chưa kiểm
- Không ghi Latitude 7530 là 2-in-1; model này chỉ có dạng clamshell.
- Không nhầm i7-1265U U15 với i7-1270P P28.
- Không nhầm main DDR4 U15 với main LPDDR5 P28.
- Không thay main 16GB bằng 32GB hoặc ngược lại nếu chưa thống nhất cấu hình.
- Không bỏ qua khác biệt cáp cảm ứng giữa máy thường và 2-in-1.
- Không mua theo LA-L581P nếu chưa kiểm Dell DP/N và revision.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, SSD, màn hình và cáp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Latitude 7330, 7430 hoặc 7530. | Nhầm với Latitude 5330/5430/5530 có nền main khác. |
| Kiểu máy | 7330 và 7430 có clamshell/2-in-1; 7530 chỉ clamshell. | Đặt sai main/cáp cho máy cảm ứng gập 360 độ. |
| Nền main | Compal HDB30/HDB40/HDB50 LA-L581P. | Chỉ nhìn hình bo mà bỏ qua mã LA-L581P và revision. |
| CPU | Intel Core i7-1265U vPro, 10 nhân, 12 luồng, Turbo tối đa 4.80GHz. | Nhầm i7-1255U hoặc i7-1270P. |
| GPU | Intel Iris Xe Graphics eligible, dùng chung RAM hệ thống. | Ghi GPU rời hoặc nhầm main NVIDIA. |
| RAM | DDR4-3200 tích hợp trên main, dual-channel, 16GB hoặc 32GB thường gặp; không có khe nâng cấp. | Tưởng có SO-DIMM hoặc ghi LPDDR5 cho i7-1265U. |
| Dell DP/N 16GB | 0YTHP9/YTHP9 là một mã được ghi nhận cho i7-1265U RAM 16GB. | Mua theo CPU nhưng bỏ qua dung lượng RAM hàn. |
| Dell DP/N 32GB | 0R1JW9/R1JW9 là một mã được ghi nhận cho i7-1265U RAM 32GB. | Nhầm P/N hoặc revision/firmware khác. |
| SSD | 1 khe M.2 2230/2280 PCIe NVMe Gen3/Gen4; tối đa 1TB theo cấu hình Dell. | Nhầm có hai khe SSD hoặc ổ SATA 2,5 inch. |
| Sạc | USB-C Power Delivery 60W/65W/90W; 65W là cấu hình thông dụng. | Dùng sạc/cáp USB-C không đủ chuẩn PD hoặc công suất thấp. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N, mã LA-L581P, RAM onboard, cáp màn/cảm ứng và cụm cổng trước khi đặt hàng.

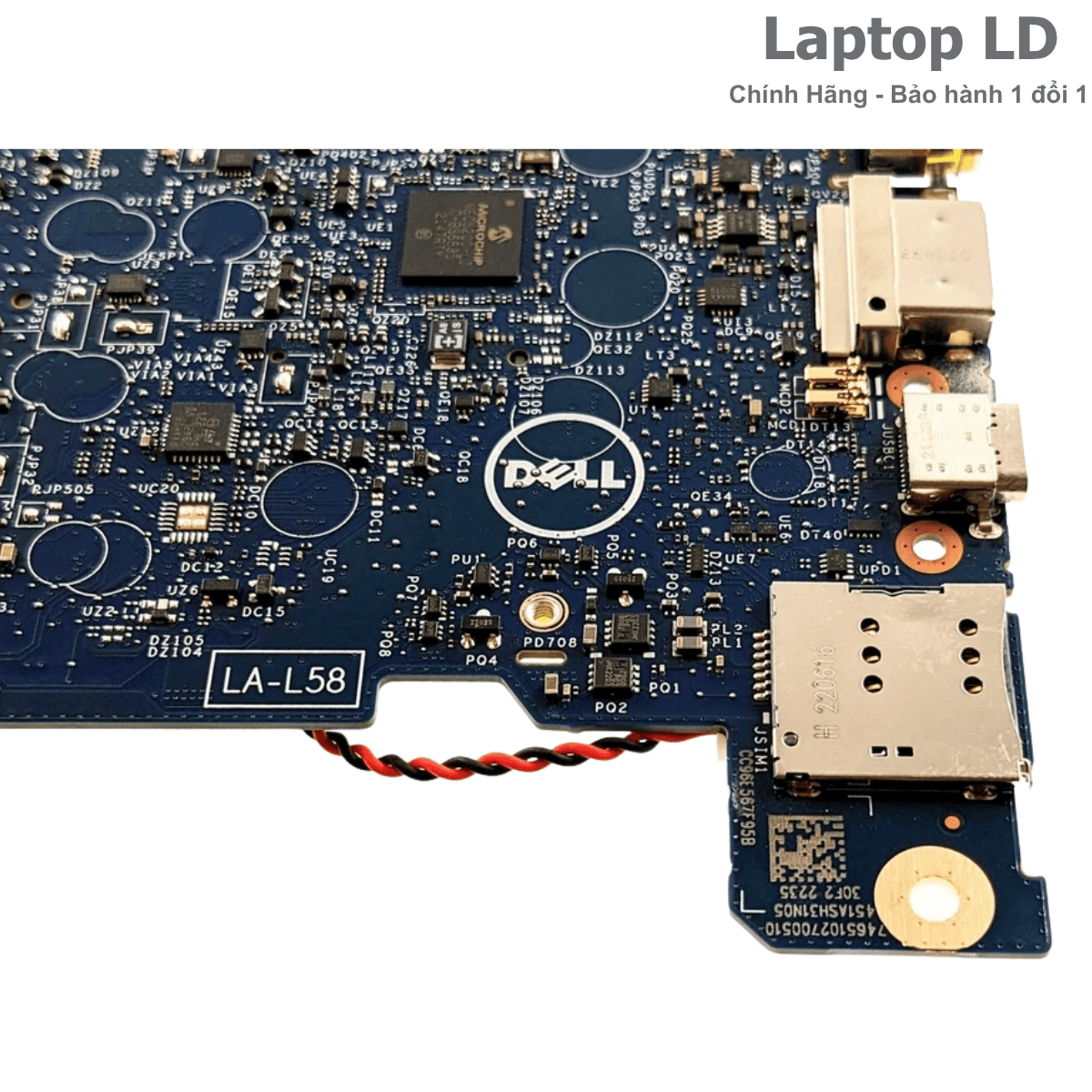

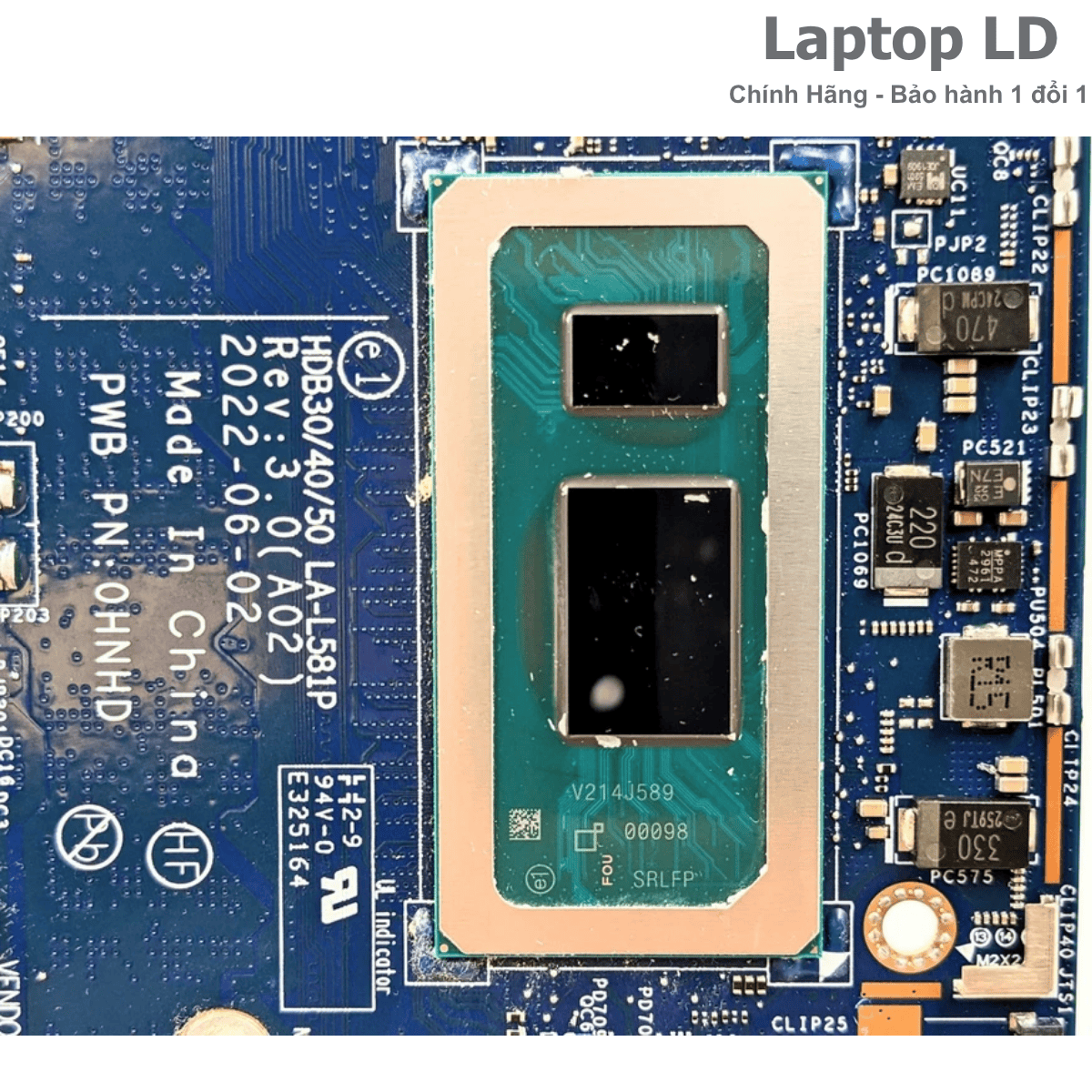

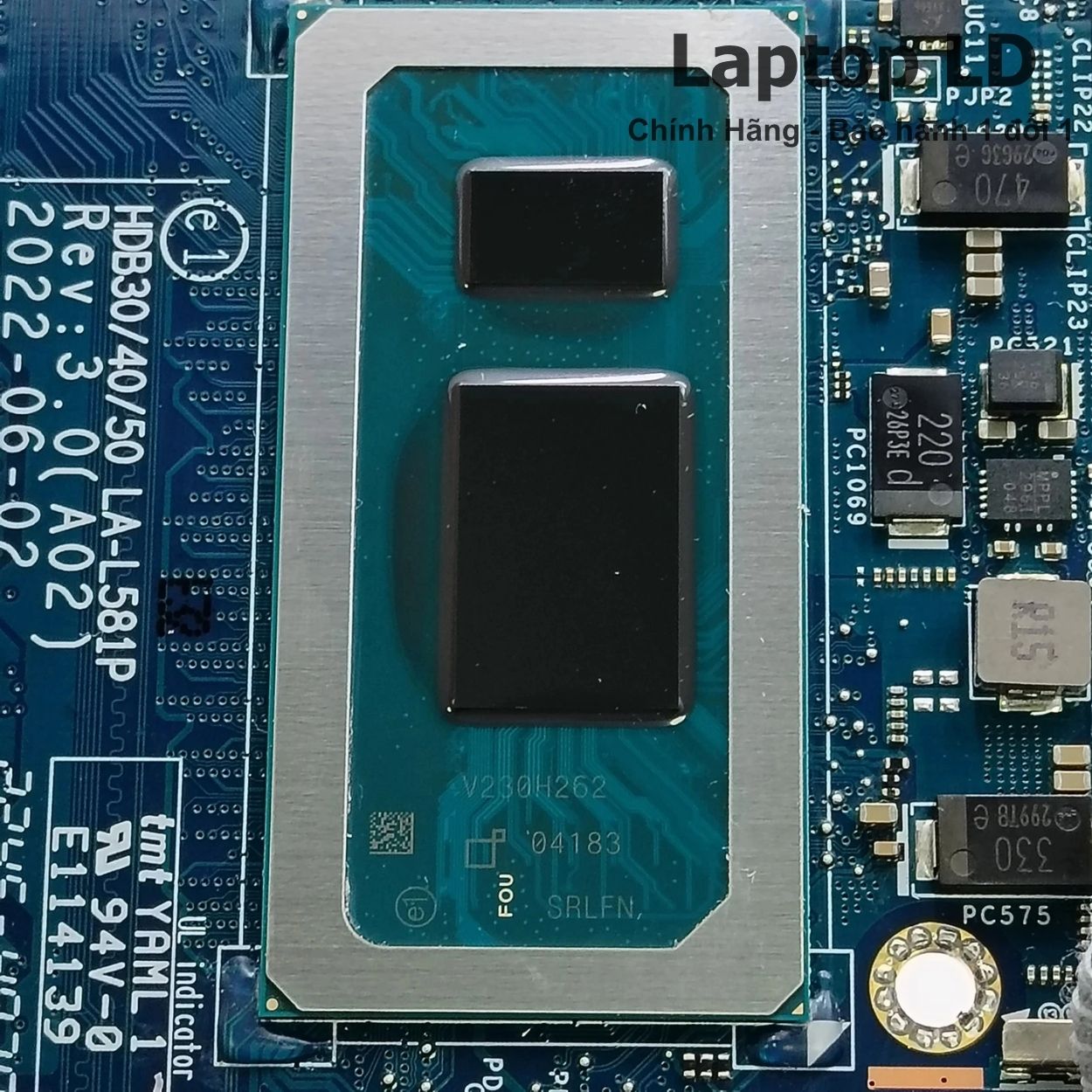

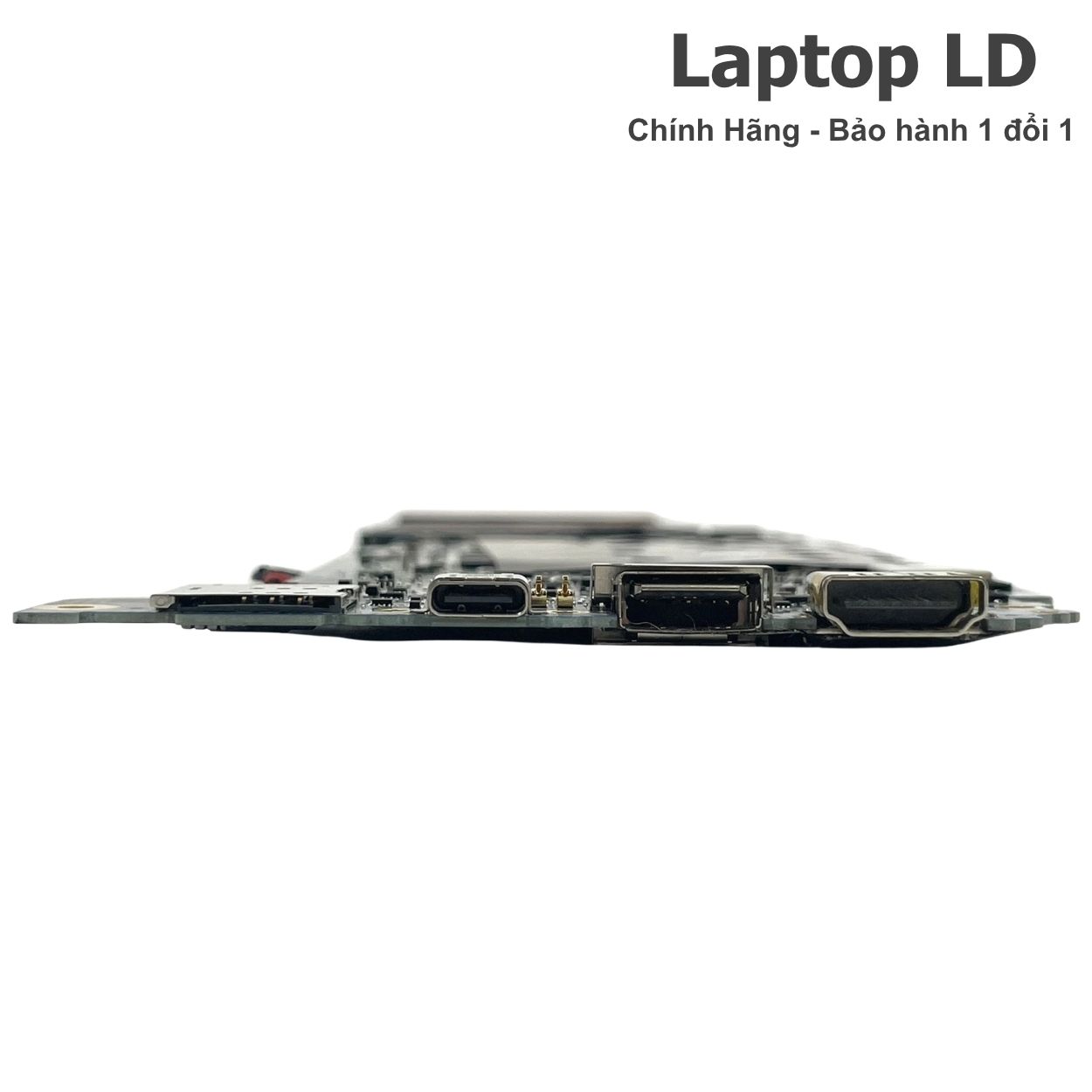

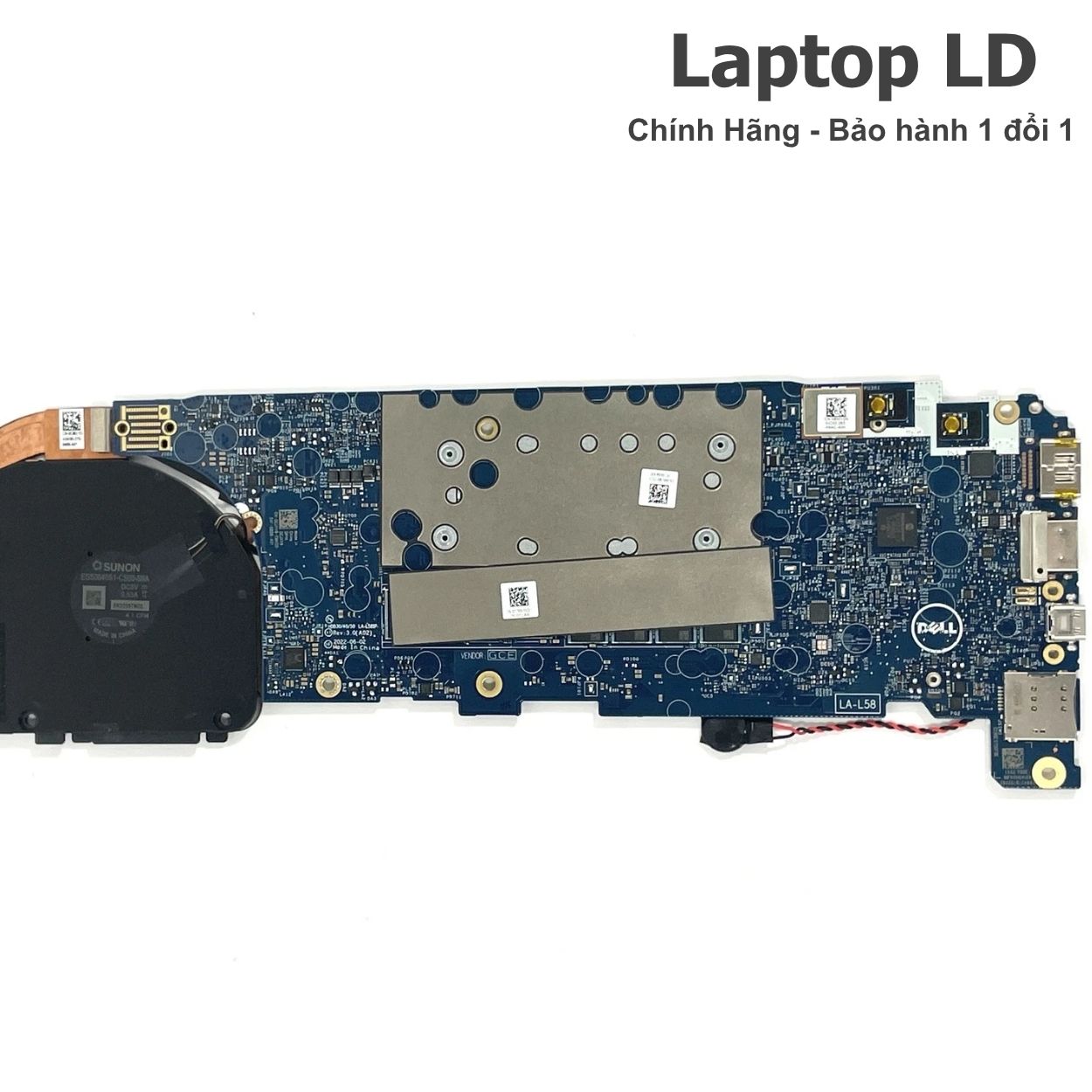

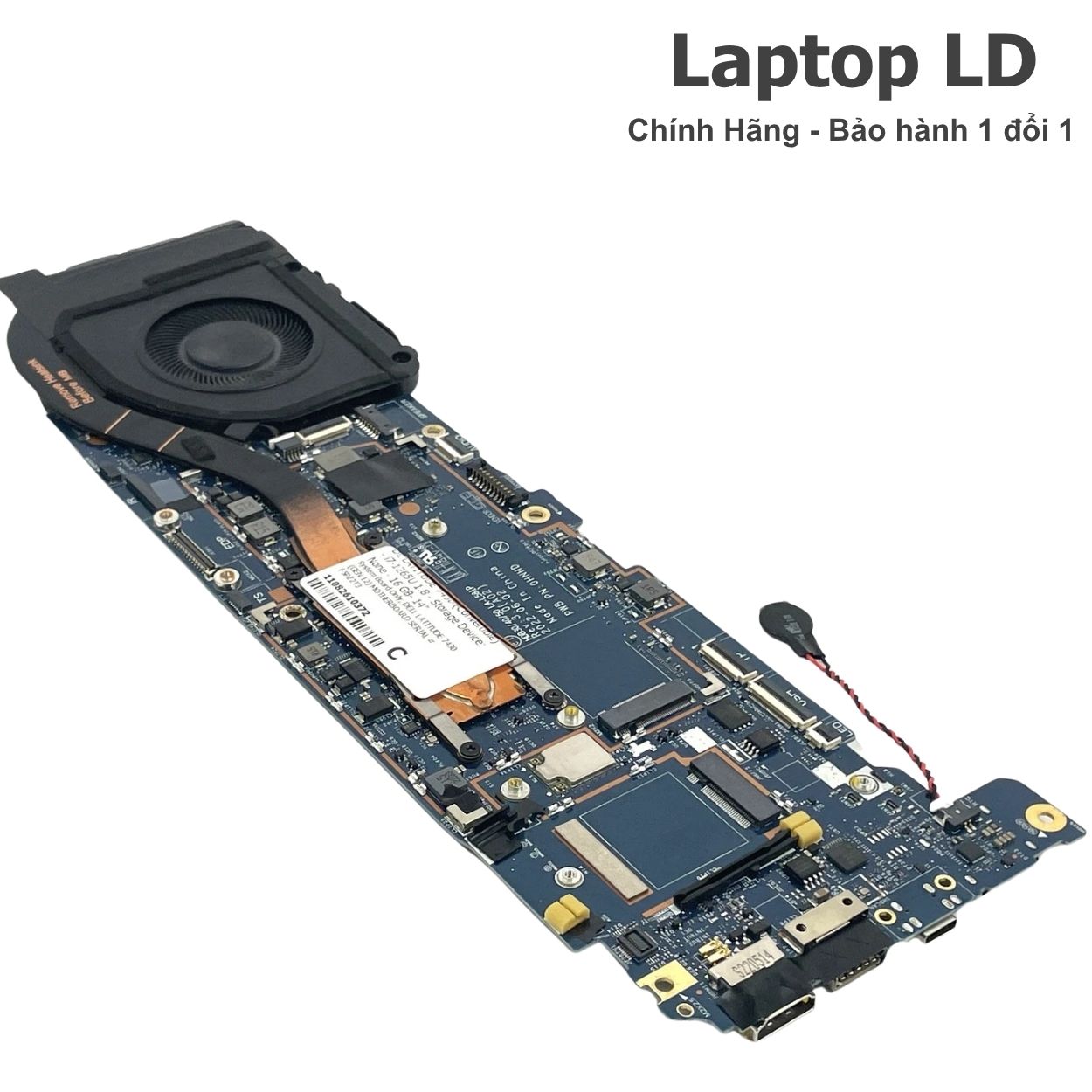

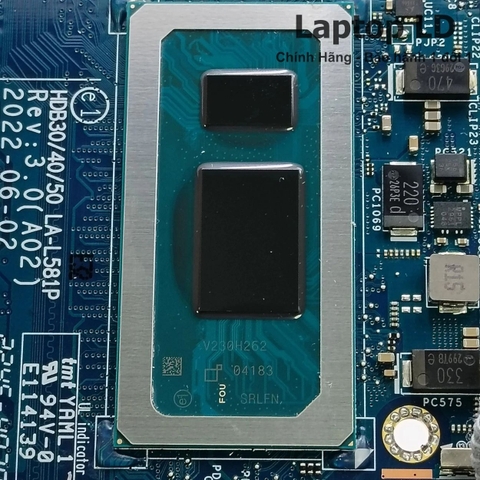

Ảnh chi tiết CPU, RAM, SSD và cổng trên main LA-L581P
Nhóm ảnh giúp đối chiếu đúng i7-1265U, các chip DDR4 onboard, SSD M.2, Wi-Fi/WWAN, BIOS, mạch Thunderbolt/Power Delivery, HDMI, USB-A và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude LA-L581P
Lỗi nguồn và USB-C PD
- Bấm nguồn không phản hồi hoặc không sáng đèn sạc.
- Chỉ một cổng Thunderbolt 4 nhận sạc, cổng còn lại mất nguồn hoặc dữ liệu.
- Máy nhận adapter nhưng báo sạc chậm hoặc không đạt công suất.
- Cổng USB-C nóng sau khi dùng dock hoặc cáp lỗi.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM hoặc SSD.
Lỗi RAM, SSD và BIOS/DMI
- Treo logo Dell, khởi động lặp hoặc báo lỗi memory.
- RAM onboard lỗi làm máy không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận đủ 16GB/32GB do lỗi chip hoặc kênh nhớ.
- Không nhận SSD M.2, báo No Boot Device hoặc mất ổ sau sleep.
- BIOS/Intel ME lỗi sau cập nhật hoặc mất nguồn.
- Mất Service Tag, sai DMI hoặc SupportAssist báo thông tin hệ thống không đúng.
Lỗi hình ảnh, cảm ứng và ngoại vi
- Màn hình không lên nhưng HDMI/Thunderbolt vẫn xuất hình.
- Bản 2-in-1 mất cảm ứng, xoay màn hoặc chế độ tablet.
- Thunderbolt/HDMI không xuất hình ra màn ngoài.
- USB-A, audio, Wi-Fi, WWAN, SIM, camera hoặc vân tay mất nhận.
- Máy không nhận dock Dell hoặc chập chờn khi cắm nhiều thiết bị.
- Máy vào nước ở cạnh cổng gây oxy hóa USB-C, HDMI, audio và mạch nguồn.
Nên sửa hay thay bo mạch LA-L581P?
Main tích hợp CPU và toàn bộ RAM DDR4 trên bo, đồng thời hai cổng Thunderbolt 4 đảm nhiệm cả sạc, dữ liệu và xuất hình. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard, BIOS/ME, controller USB-C và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một Thunderbolt, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn CPU.
- BIOS/ME hoặc DMI lỗi nhưng CPU, RAM và SSD vẫn ổn định.
- Không nhận SSD do socket M.2, nguồn 3,3V hoặc đường PCIe.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới CPU và RAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-1265U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời hai Thunderbolt, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền main Dell Latitude 7530/7430/7330 CPU i7-1265U board LA-L581P.
| Tên sản phẩm | Main Dell Latitude 7530/7430/7330 và 7330/7430 2-in-1 CPU Intel Core i7-1265U board LA-L581P |
|---|---|
| Dòng máy tương thích | Dell Latitude 7330, Latitude 7330 2-in-1, Latitude 7430, Latitude 7430 2-in-1 và Latitude 7530 clamshell |
| Mã main | Compal HDB30/HDB40/HDB50 LA-L581P; revision phải đối chiếu trực tiếp trên PCB |
| Dell part number | 0YTHP9/YTHP9 bản i7-1265U RAM 16GB; 0R1JW9/R1JW9 bản i7-1265U RAM 32GB; còn có thể có DP/N khác theo model, revision và thị trường |
| CPU | Intel Core i7-1265U vPro onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.80GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics eligible tích hợp, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | DDR4-3200 tích hợp trên system board, dual-channel, không có khe SO-DIMM; Dell công bố 8GB, 16GB hoặc 32GB cho nền U15, main i7 trên thị trường thường gặp 16GB và 32GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe; SSD Gen3 x4 hoặc Gen4 x4 theo cấu hình, dung lượng Dell công bố đến 1TB |
| Khe trên main | 1 khe SSD M.2, khe Wi-Fi/Bluetooth, khe WWAN theo cấu hình, đầu pin, eDP, cảm ứng trên bản 2-in-1, bàn phím, touchpad, loa, camera, vân tay, smart card/NFC theo option |
| Cổng ngoài 7330 | 2 Thunderbolt 4 USB-C có Power Delivery và DisplayPort 1.4; 1 USB-A 3.2 Gen 1 PowerShare; HDMI 2.0; audio 3.5mm; microSIM tùy chọn; khe khóa |
| Cổng ngoài 7430 | 2 Thunderbolt 4 USB-C có Power Delivery và DisplayPort 1.4; 1 USB-A 3.2 Gen 1 PowerShare; HDMI 2.0b/HDCP 2.2; audio 3.5mm; microSIM tùy chọn; khe khóa |
| Cổng ngoài 7530 U15 | 2 Thunderbolt 4 USB-C có Power Delivery và DisplayPort 1.4; 2 USB-A 3.2 Gen 1, một cổng PowerShare; HDMI 2.0; audio 3.5mm; microSIM tùy chọn; khe khóa |
| Màn hình 7330 | 13,3 inch FHD 1920×1080; bản clamshell có nhiều mức sáng/màu, bản 2-in-1 dùng FHD cảm ứng kính Corning Gorilla Glass 6 DXC |
| Màn hình 7430 | 14 inch FHD 1920×1080 hoặc UHD 3840×2160 trên bản clamshell; bản 2-in-1 dùng FHD 1920×1080 cảm ứng |
| Màn hình 7530 | 15,6 inch FHD 1920×1080 hoặc UHD 3840×2160; chỉ dạng clamshell |
| Pin | Pin Li-ion 3 cell 41Wh hoặc 4 cell 58Wh tùy cấu hình |
| Sạc | Adapter Dell USB-C Power Delivery 60W, 65W hoặc 90W; bản 65W 20V 3.25A là lựa chọn thông dụng |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Adapter/cáp USB-C, mạch PD, pin, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell 65W chuẩn, kiểm riêng từng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng nhận sạc | Chân USB-C, IC bảo vệ, controller PD/Thunderbolt hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và test sạc, dữ liệu, xuất hình riêng từng cổng. |
| Treo logo Dell hoặc không POST | BIOS/ME, RAM onboard, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, reset RTC/BIOS, kiểm firmware và theo dõi trình tự nguồn. |
| Không nhận đủ RAM | Chip DDR4, nguồn RAM, đường dữ liệu hoặc bộ điều khiển nhớ trong CPU. | Chạy ePSA/memory test, kiểm nguồn và đối chiếu dung lượng trong BIOS. |
| Không nhận SSD | SSD, socket M.2, nguồn 3,3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Mất hình màn trong | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm nguồn panel và đầu cáp. |
| Mất cảm ứng/Tablet Mode | Digitizer, cáp touch, sensor, BIOS hoặc main sai bản 2-in-1. | Kiểm Device Manager, cáp cảm ứng, sensor và Service Tag. |
| Mất Service Tag | Main thay chưa nạp DMI hoặc BIOS bị lỗi dữ liệu. | Kiểm BIOS, asset tag, ePSA và thực hiện quy trình nhập Service Tag đúng chuẩn. |
| Máy vào nước | Oxy hóa vùng Thunderbolt, HDMI, audio, RAM, SSD hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra adapter USB-C, hai Thunderbolt 4, CPU i7-1265U, RAM onboard, SSD M.2, màn hình/cảm ứng, HDMI, USB-A, Wi-Fi/WWAN, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, Thunderbolt, màn hình/cảm ứng, RAM, SSD, BIOS, Service Tag, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, từng cổng Thunderbolt, SSD, BIOS/ME, RAM onboard, màn hình, cảm ứng, Wi-Fi/WWAN và ngoại vi.
-
Đối chiếu đúng main
Xác minh 7330/7430/7530, máy thường/2-in-1, i7-1265U, LA-L581P, RAM 16GB/32GB, Dell DP/N và revision.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cảm ứng, cổng và nhiệt độ.
-
Khôi phục DMI và bàn giao
Kiểm tra Service Tag, asset information, BIOS, ePSA; khách kiểm tra lại máy và nhận phiếu bảo hành.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ main LA-L581P đã thay theo điều kiện trên phiếu. Xem chính sách bảo hành Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Latitude 7330/7430/7530 nếu cần sử dụng ổn định lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, nứt màn/cảm ứng, cháy do nguồn không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Trung Tâm Laptop LD để nắm rõ điều kiện đổi và hỗ trợ.

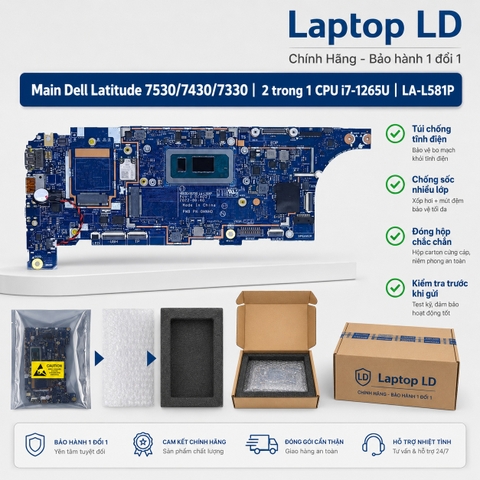

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-L581P tích hợp CPU và RAM, có hai Thunderbolt cùng các socket mỏng nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng USB-C, nẹp chống cong và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Latitude 7530 có bản 2-in-1 không?
Không. Latitude 7530 là laptop clamshell 15,6 inch. Phiên bản 2-in-1 chỉ có trên Latitude 7330 và Latitude 7430 trong nhóm model này.
Main dùng mã board nào?
Nền board được ghi nhận là Compal HDB30/HDB40/HDB50 LA-L581P. Revision phải đối chiếu trực tiếp trên PCB của main cũ.
CPU i7-1265U có bao nhiêu nhân và luồng?
Intel Core i7-1265U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.80GHz và 12MB cache.
RAM có nâng cấp được không?
Không. RAM DDR4-3200 được hàn trên system board. Khi thay main phải chọn đúng dung lượng 16GB hoặc 32GB theo nhu cầu và Dell DP/N.
Main 16GB và 32GB có mã nào?
Một mã 16GB được ghi nhận là 0YTHP9; một mã 32GB được ghi nhận là 0R1JW9. Dell còn có thể dùng DP/N khác theo model và revision.
Máy có mấy khe SSD?
Máy có một khe M.2 hỗ trợ SSD 2230 hoặc 2280 PCIe NVMe Gen3/Gen4 theo khung và cấu hình.
Cổng USB-C có sạc và xuất hình không?
Có. Hai cổng USB-C là Thunderbolt 4, hỗ trợ Power Delivery và DisplayPort 1.4 Alt Mode.
Latitude 7330, 7430 và 7530 có cổng LAN không?
Thông số cổng ngoài của Dell không liệt kê RJ-45 tích hợp trên ba model này; có thể dùng dock hoặc adapter USB-C/USB sang Ethernet.
Pin và sạc chuẩn là loại nào?
Máy dùng pin 41Wh hoặc 58Wh. Adapter USB-C 65W là loại thông dụng; Dell cũng hỗ trợ 60W và 90W tùy cấu hình.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
