Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 5580
- Mã main
- LA-E152P · Rev 1.0 (A00)
- CPU
- Intel Core i7-7820HQ
- GPU / VGA
- Intel HD Graphics 630 + NVIDIA GeForce 930MX rời
- RAM
- 2 khe SODIMM DDR4-2400
- Lưu trữ
- M.2 2280 SATA/PCIe NVMe + SATA 2.5 inch
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Latitude 5580 | CPU i7-7820HQ | NVIDIA GeForce 930MX | LA-E152P
Main dùng cho Dell Latitude 5580, tích hợp Intel Core i7-7820HQ và NVIDIA GeForce 930MX trên PCB CDP80 / LA-E152P Rev 1.0 (A00). Đây là nhánh Kaby Lake H đồ họa rời, dùng RAM SODIMM DDR4-2400 và hỗ trợ cả SSD M.2 lẫn ổ SATA 2.5 inch.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã PCB/revision, tem Dell DP/N và bố trí cổng trước khi gửi hàng để xác nhận đúng bản i7-7820HQ + GeForce 930MX.
Hạng mục kiểm tra Nguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả 1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bán Tư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Dell DP/N DN786 / 0DN786 được ghi nhận cho system board Latitude 5580 dùng i7-7820HQ + NVIDIA GeForce 930MX; PCB CDP80 / LA-E152P Rev 1.0 (A00).

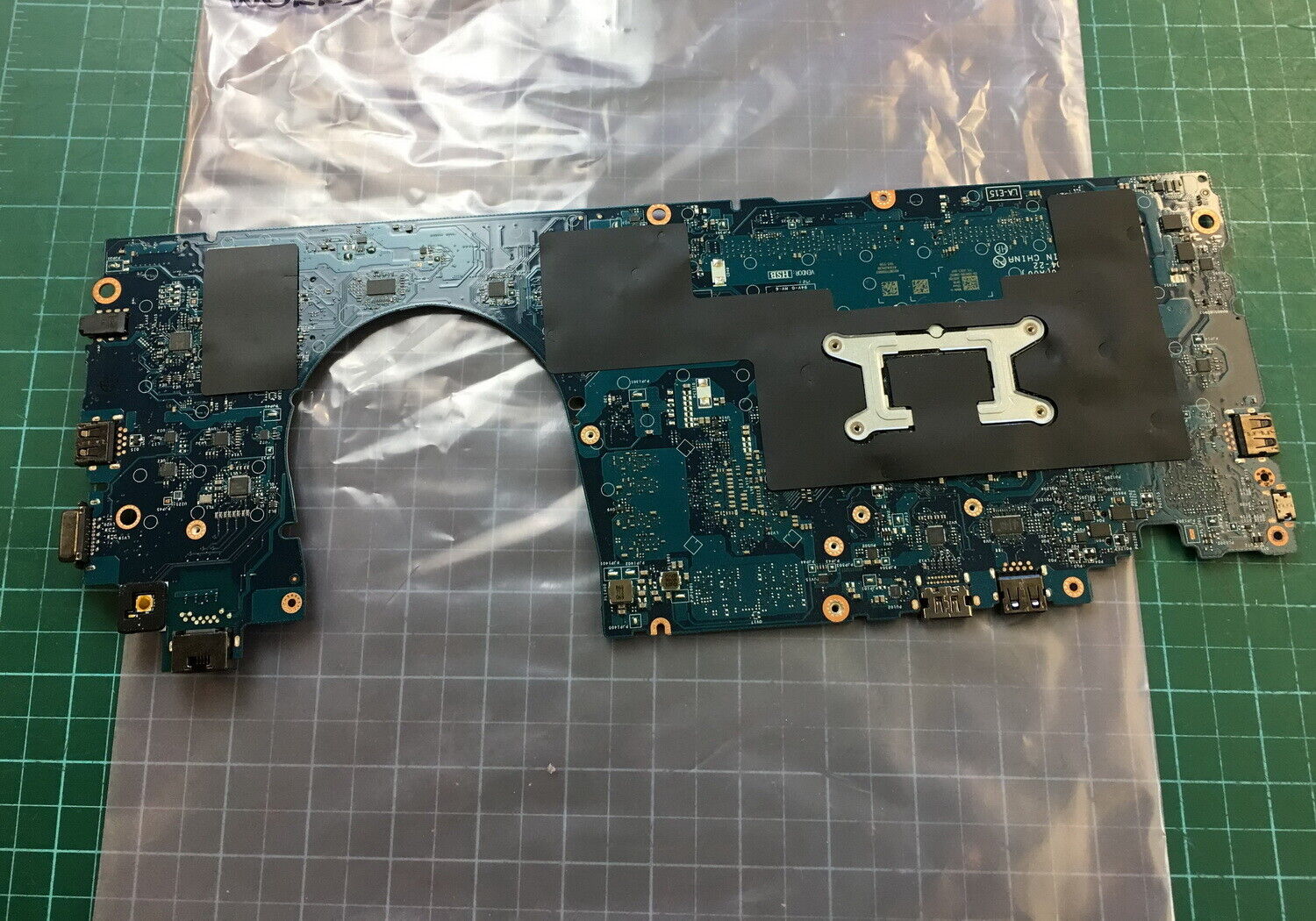

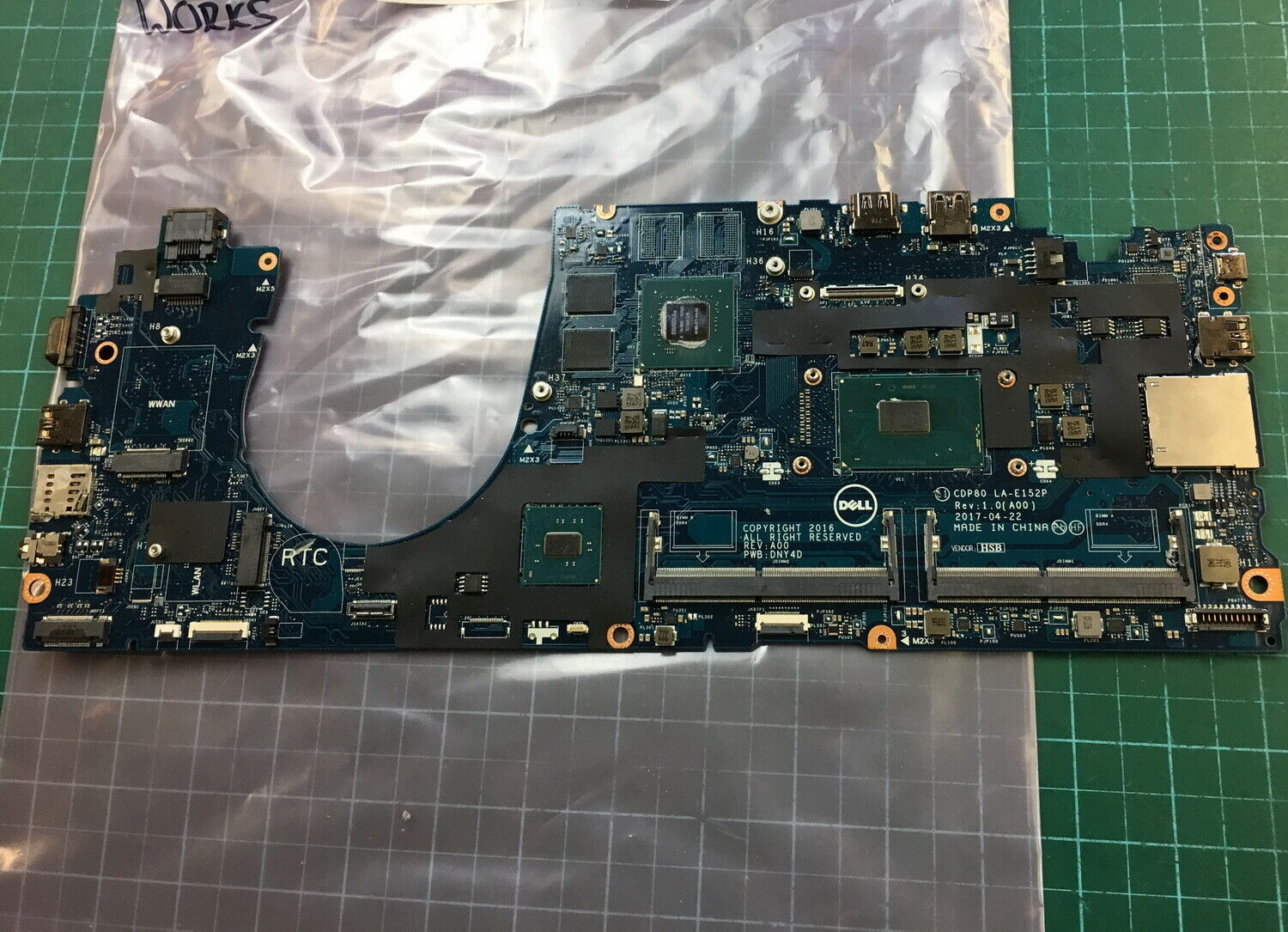

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 5580
- Mã main / PCB
- CDP80 / LA-E152P
- CPU / SoC
- Intel Core i7-7820HQ
- RAM / bộ nhớ
- 2 khe SODIMM DDR4-2400 · tối đa 32GB
- GPU / VGA
- Intel HD Graphics 630 + NVIDIA GeForce 930MX rời
- SSD / lưu trữ
- M.2 2280 SATA/PCIe NVMe + SATA 2.5 inch
- Cổng ngoài
- HDMI, VGA, RJ-45, 3× USB 3.0 (1 PowerShare), USB-C hỗ trợ DisplayPort/Thunderbolt 3 trên bản đồ họa rời, SD và audio combo 3.5 mm
- Không dây
- Khe WLAN rời; Dell hỗ trợ Intel 8265 hoặc Qualcomm DW1820; WWAN và WiGig là tùy chọn
Thông số kỹ thuật bổ sung
| Board revision | CDP80 / LA-E152P · Rev 1.0 (A00) |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N DN786 / 0DN786 / CN-0DN786 |
| Kết nối / I/O đặc trưng | Intel CM238; 2 khe SODIMM DDR4-2400; M.2 2280 SATA/PCIe NVMe và SATA 2.5 inch; HDMI, VGA, RJ-45, 3× USB 3.0; USB-C/DisplayPort/Thunderbolt 3 trên bản đồ họa rời; SD và audio combo. |
| BIOS / firmware | Dùng BIOS/UEFI đúng Dell Latitude 5580. Sau khi thay main cần kiểm tra Service Tag, chế độ boot, nhận diện CPU/RAM/SSD và các thiết bị tích hợp trong BIOS. |
| Tản nhiệt / adapter | Dell công bố adapter 65W hoặc 90W, điện áp danh định 19.5V. Với bản i7-7820HQ + GPU rời cần dùng đúng cụm tản nhiệt/quạt của cấu hình máy và kiểm tra nhiệt độ sau lắp. |
| Ghi chú cấu hình | CPU i7-7820HQ và NVIDIA GeForce 930MX hàn trên mainboard. RAM SODIMM, SSD, card WLAN/WWAN và các phụ kiện rời không mặc định kèm main nếu không được ghi trong đơn hàng. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i7-7820HQ + GeForce 930MX | Intel Core i7-7820HQ | 2 khe SODIMM DDR4-2400 · tối đa 32GB | CDP80 / LA-E152P Rev 1.0 (A00) · Dell DP/N DN786 / 0DN786 |
| i5-7440HQ + GeForce 940MX | Intel Core i5-7440HQ | 2 khe SODIMM DDR4-2400 · tối đa 32GB | CDP80 / LA-E152P · Dell DP/N 8T987 / 08T987 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack DC-in, pin, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter Dell tốt, cô lập pin khi cần rồi kiểm tra nguồn vào và các rail nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM SODIMM/khe RAM, BIOS, màn/cáp, nguồn CPU/GPU hoặc lỗi phần cứng trên system board. | Thử từng thanh RAM tốt ở từng khe, chạy ePSA, kiểm tra BIOS và thử xuất hình ngoài để tách lỗi RAM/màn khỏi main. |
| Sọc hình, treo hoặc lỗi khi chạy NVIDIA GeForce 930MX | GPU rời, bộ nhớ đồ họa, nguồn GPU, tản nhiệt hoặc driver có thể gây lỗi. | Kiểm tra driver sạch, so sánh hoạt động giữa Intel HD 630 và GeForce 930MX, theo dõi nhiệt độ và test tải đồ họa phù hợp. |
| Không nhận đủ RAM hoặc lỗi bộ nhớ | Thanh SODIMM, tiếp xúc/khe RAM, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Dùng RAM đã biết tốt, thử từng khe riêng, vệ sinh tiếp xúc và chạy ePSA/memory test để khoanh vùng. |
| Không nhận SSD M.2/SATA hoặc lỗi khởi động | SSD, socket M.2/cáp SATA, nguồn cấp, đường SATA/PCIe hoặc thiết lập BIOS. | Thử SSD tốt, kiểm tra nhận diện trong BIOS và kiểm tra riêng M.2/SATA để phân biệt lỗi ổ với lỗi main. |
| USB-C/Thunderbolt, HDMI, VGA, USB hoặc LAN hoạt động bất thường | Cáp/thiết bị ngoài, chân cổng, controller I/O, nguồn cổng hoặc đường tín hiệu trên main. | Dùng cáp và thiết bị đã biết tốt, kiểm tra từng cổng độc lập và đối chiếu Device Manager/BIOS trước khi sửa main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng CDP80 / LA-E152P Rev 1.0 (A00), Dell DP/N DN786 / 0DN786 và nhánh i7-7820HQ + GeForce 930MX; chuyển đúng RAM SODIMM, SSD, WLAN/WWAN và cụm tản nhiệt của bản GPU rời. Sau lắp kiểm tra POST/BIOS, RAM, SSD, cả Intel HD 630 và GeForce 930MX, USB-C/Thunderbolt 3, HDMI/VGA, LAN, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 5580 i7-7820HQ GeForce 930MX LA-E152P
Main Dell Latitude 5580 này có đúng bản i7-7820HQ + GeForce 930MX không?
Có. Phiên bản trong bài dùng Intel Core i7-7820HQ, NVIDIA GeForce 930MX, PCB CDP80 / LA-E152P và Dell DP/N DN786 / 0DN786.
LA-E152P có phải phiên bản nào cũng giống nhau không?
Không. Cùng nền PCB LA-E152P có thể xuất hiện cấu hình CPU/GPU và Dell DP/N khác nhau. Laptop LD đối chiếu mã bo, revision, tem DP/N và bố trí linh kiện trước khi gửi.
Main có kèm RAM, SSD và card Wi-Fi không?
CPU i7-7820HQ và GeForce 930MX thuộc mainboard; RAM SODIMM, SSD và card WLAN/WWAN là module rời. Phụ kiện kèm theo được ghi rõ trong mô tả và đơn hàng.
Latitude 5580 bản i7-7820HQ dùng RAM và SSD gì?
Nhánh Kaby Lake H dùng 2 khe SODIMM DDR4-2400, tối đa 32GB. Máy hỗ trợ SSD M.2 2280 SATA hoặc PCIe/NVMe và ổ SATA 2.5 inch.
