Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 5580
- Mã main
- LA-E151P · Rev 1.0 (A00)
- CPU
- Intel Core i5-7300HQ
- GPU / VGA
- Intel HD Graphics 630 · UMA
- RAM
- 2 khe SODIMM DDR4-2400
- Lưu trữ
- M.2 SATA/PCIe + SATA 2.5 inch
Main zin nguyên bản•Đã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Latitude 5580 | CPU i5-7300HQ | Intel HD Graphics 630 | LA-E151P
Mainboard dùng cho Dell Latitude 5580, nền CDP80 / LA-E151P với Intel Core i5-7300HQ 4 nhân, xung cơ bản 2.50GHz và Turbo tối đa 3.50GHz. Phiên bản LA-E151P là nhánh UMA, sử dụng Intel HD Graphics 630 tích hợp và RAM DDR4 SODIMM rời.
Hỗ trợ trước khi mua: Laptop LD hỗ trợ đối chiếu ảnh main cũ, mã PCB/revision, tem Dell DP/N và bố trí đầu nối để xác nhận đúng phiên bản trước khi gửi hàng.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: CDP80 / LA-E151P là nền Kaby Lake H dạng UMA; bản i5-7300HQ sử dụng Intel HD Graphics 630, không phải nhánh main có GPU NVIDIA rời.
Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Ảnh 01 — Sơ đồ linh kiệnVị trí linh kiện và các điểm nhận diện chính của bo.

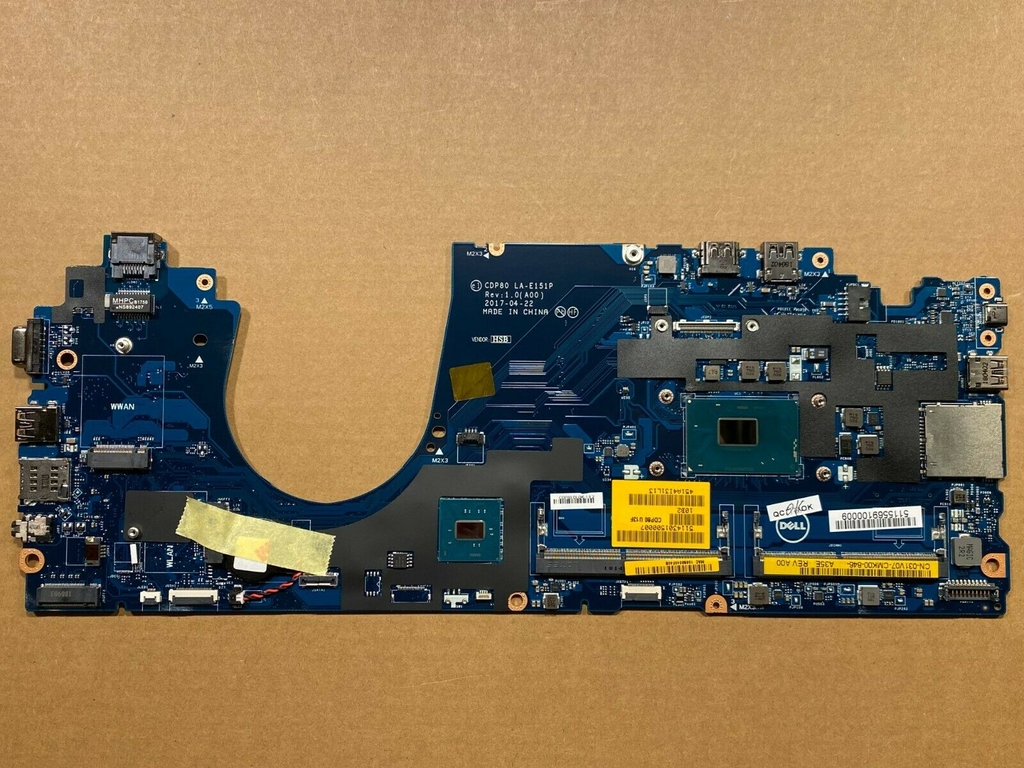

Ảnh 02 — Mặt trước mainHình ảnh thực tế giúp nhận diện bố cục và tình trạng bo.

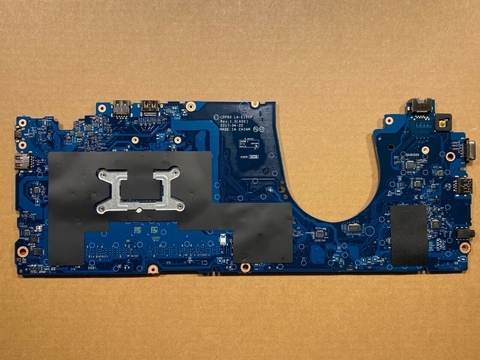

Ảnh 03 — Mặt sau mainHình ảnh thực tế giúp nhận diện bố cục và tình trạng bo.
Ảnh 04 — PCB / tem / revisionVị trí mã PCB, tem part và revision trên bo.
Ảnh 05 — CPU / GPU / RAMKhu vực CPU, đồ họa tích hợp và khe RAM.
Ảnh 06 — Cổng / socket / đầu nốiVị trí các cổng, socket và đầu nối chính.
Ảnh 07 — Kết quả kiểm traHình ảnh kiểm tra chức năng trước khi giao.
Ảnh 08 — Đóng góiQuy cách đóng gói bảo vệ main trước khi vận chuyển.
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 5580
- Mã main / PCB
- CDP80 / LA-E151P
- CPU / SoC
- Intel Core i5-7300HQ · 4 nhân 4 luồng · 2.50GHz, Turbo tối đa 3.50GHz
- RAM / bộ nhớ
- 2 khe SODIMM DDR4-2400 · hỗ trợ tối đa 32GB
- GPU / VGA
- Intel HD Graphics 630 tích hợp · kiến trúc UMA
- SSD / lưu trữ
- M.2 SATA/PCIe SSD tối đa 512GB theo cấu hình Dell công bố; HDD/SSD SATA 2.5 inch tối đa 1TB
- Cổng ngoài
- HDMI, VGA, RJ-45, 3× USB 3.0 với 1 cổng PowerShare, đầu đọc SD và audio combo 3.5mm
- Không dây
- Module WLAN rời; hỗ trợ WLAN nội bộ, WWAN tùy chọn và WiGig tùy cấu hình máy
Thông số kỹ thuật bổ sung
| Board revision | CDP80 / LA-E151P · Rev 1.0 (A00) |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N 8T984 / 08T984 / CN-08T984 được ghi nhận cho main Latitude 5580 i5-7300HQ UMA LA-E151P. |
| Kết nối / I/O đặc trưng | Intel CM238; 2 khe SODIMM DDR4-2400; M.2 SATA/PCIe; SATA 2.5 inch; HDMI, VGA, RJ-45, 3× USB 3.0, SD và audio combo. |
| BIOS / firmware | Dùng BIOS/UEFI đúng Dell Latitude 5580 và đúng family CDP80 / LA-E151P. Khi thay hoặc sửa main cần giữ đúng dữ liệu nhận diện máy và kiểm tra Service Tag sau khi hoàn tất. |
| Tản nhiệt / adapter | Dell Latitude 5580 hỗ trợ adapter 65W hoặc 90W, điện áp danh định 19.5V. Sau khi lắp cần kiểm tra quạt, tiếp xúc tản nhiệt và nhiệt độ CPU dưới tải. |
| Ghi chú cấu hình | CPU i5-7300HQ được hàn trên main và dùng Intel HD Graphics 630 tích hợp. RAM DDR4 SODIMM, SSD và card WLAN/WWAN là linh kiện rời. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| i5-7300HQ · UMA | Intel Core i5-7300HQ · Intel HD Graphics 630 | 2 khe DDR4-2400 · tối đa 32GB | CDP80 / LA-E151P Rev 1.0 (A00) · DP/N 8T984 |
| i5-7440HQ · UMA | Intel Core i5-7440HQ · Intel HD Graphics 630 | 2 khe DDR4-2400 · tối đa 32GB | CDP80 / LA-E151P Rev 1.0 (A00) · DP/N 8T985 |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU và các linh kiện hàn trực tiếp trên bo. RAM SODIMM, SSD và card không dây là linh kiện rời.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU và đồ họa Intel HD Graphics 630 thuộc mainboard. RAM SODIMM, SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn hoặc không nhận sạc | Adapter, jack nguồn, pin, mạch sạc, nguồn chờ hoặc chạm chập trên main. | Thử adapter Dell tốt, cô lập pin khi cần rồi kiểm tra nguồn vào và các rail nguồn chờ. |
| Có nguồn nhưng không POST hoặc không lên hình | RAM, khe RAM, BIOS, màn/cáp màn, nguồn CPU hoặc lỗi system board. | Thử từng thanh RAM tốt ở từng khe, chạy ePSA, kiểm tra BIOS và thử xuất hình HDMI/VGA. |
| Báo lỗi RAM, treo hoặc khởi động lại | RAM SODIMM, khe RAM, nguồn DDR4, đường tín hiệu hoặc CPU. | Thử RAM tốt từng khe, vệ sinh tiếp xúc và chạy memory diagnostics. |
| Không nhận SSD M.2 hoặc ổ SATA | SSD/HDD, socket M.2, cáp SATA, nguồn cấp hoặc thiết lập BIOS. | Thử ổ đã biết tốt và kiểm tra riêng từng chuẩn lưu trữ trong BIOS. |
| Mất HDMI, VGA, USB hoặc LAN | Thiết bị ngoài, cáp, chân cổng, controller I/O hoặc đường tín hiệu trên main. | Dùng thiết bị/cáp tốt và kiểm tra riêng từng cổng trước khi kết luận lỗi bo. |
| Máy nóng cao, tụt xung hoặc tắt khi tải | Quạt, heatsink, keo tản nhiệt, nguồn CPU hoặc cảm biến nhiệt. | Kiểm tra quạt, vệ sinh tản nhiệt, thay keo phù hợp rồi theo dõi nhiệt độ và xung CPU khi tải. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Dell Latitude 5580, CDP80 / LA-E151P, i5-7300HQ và phiên bản UMA Intel HD Graphics 630; chuyển đúng RAM SODIMM, SSD và card WLAN/WWAN. Sau lắp kiểm tra BIOS, RAM, SSD, hình ảnh, HDMI/VGA, LAN, USB, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 5580 i5-7300HQ LA-E151P
Main LA-E151P i5-7300HQ dùng VGA gì?
Phiên bản trong bài là main UMA, sử dụng Intel HD Graphics 630 tích hợp trong Core i5-7300HQ và không có NVIDIA GPU rời trên bo.
Main LA-E151P có dùng được cho Dell Latitude 5580 không?
Có. CDP80 / LA-E151P là một nền system board của Latitude 5580. Laptop LD hỗ trợ đối chiếu revision, DP/N và bố trí cổng với main cũ trước khi giao.
RAM có hàn trên main LA-E151P không?
Không. Latitude 5580 bản H-series dùng 2 khe SODIMM DDR4-2400 và Dell công bố hỗ trợ tối đa 32GB.
Main có kèm RAM, SSD và Wi-Fi không?
CPU i5-7300HQ thuộc mainboard; RAM, SSD và card WLAN/WWAN là linh kiện rời. Các phụ kiện đi kèm được ghi rõ trong đơn hàng.
