Main Dell Latitude 5530 CPU i5-1235U mã 203102-1 — nhận diện rõ phiên bản trước khi đặt
Main Dell Latitude 5530 dùng Core i5-1235U, nhận diện theo mã PCB 203102-1. Laptop LD đối chiếu thêm Dell DP/N, revision, đồ họa, tản nhiệt và đầu nối trước khi chốt.
Ảnh đối chiếu để chọn đúng main

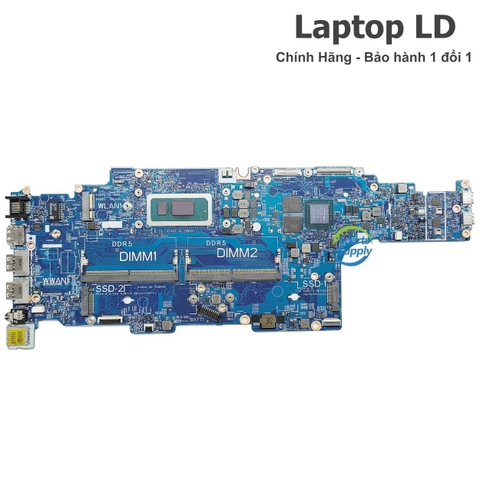

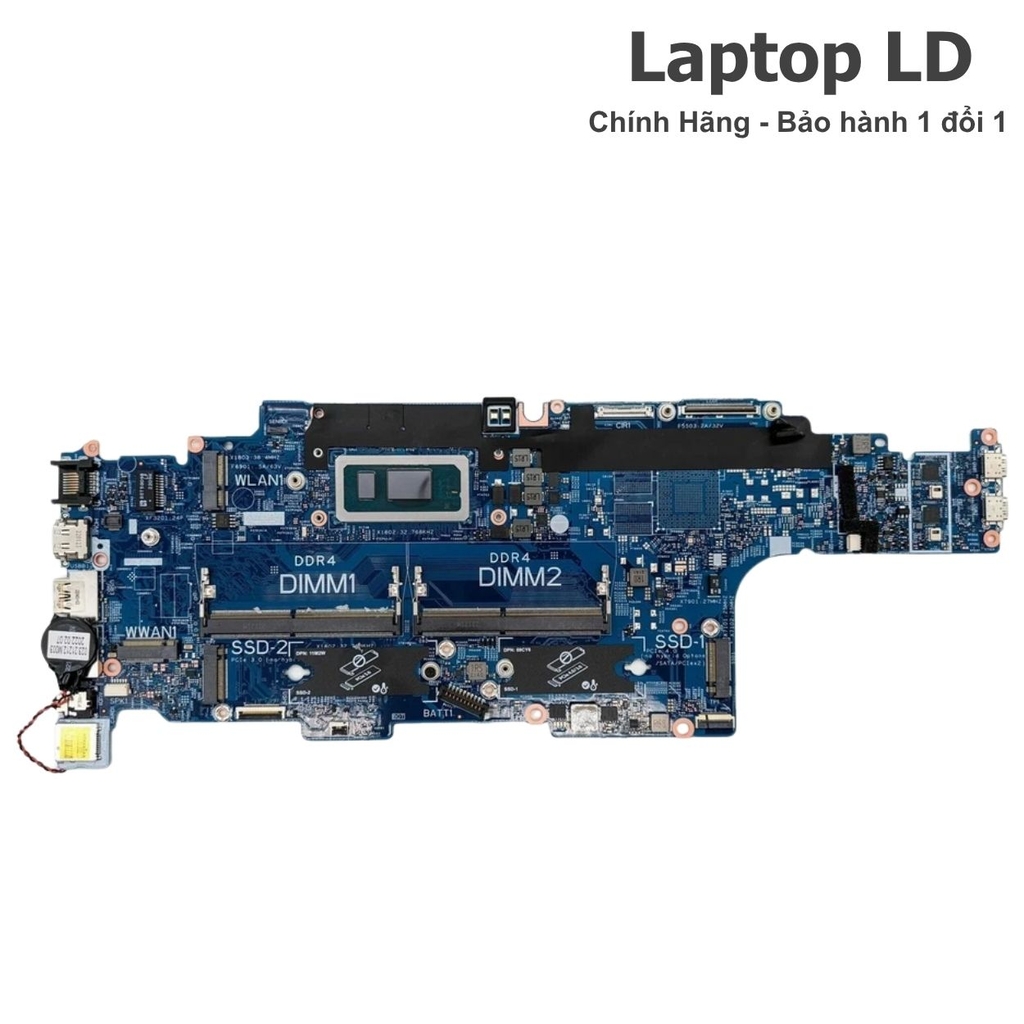

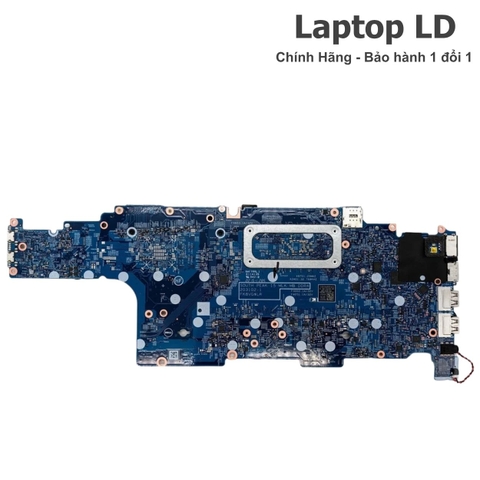

Ảnh đối chiếu mã bo, hai mặt PCB, CPU và cổng. Ảnh test/đóng gói là quy trình tại Laptop LD; kết quả đúng main được xác nhận riêng.
Nhấn/chạm vào ảnh để xem kích thước lớn. Ưu tiên đối chiếu sơ đồ linh kiện, mặt trước, mặt sau và cổng/đầu nối.
Đối chiếu để chọn đúng phiên bản
Main chỉ phù hợp khi khớp model, PCB, CPU, Dell DP/N/revision, GPU, tản nhiệt và layout đầu nối.
Phù hợp khi
- Đúng máy Dell Latitude 5530.
- PCB cũ ghi rõ 203102-1.
- Đúng Intel Core i5-1235U.
- Đã khớp Dell DP/N, revision, GPU và tản nhiệt.
- Cổng, RAM, SSD, WLAN và đầu cáp cùng layout.
Cần kiểm tra lại trước khi đặt nếu
- Chưa có ảnh main cũ hoặc Dell DP/N.
- Revision khác bo đang bán.
- Chưa rõ bản Intel hay NVIDIA MX550.
- Tản nhiệt, cổng, socket hoặc đầu cáp khác.
- Cần giữ tùy chọn WWAN hoặc Smart Card.
- Máy từng vào nước, cháy hoặc sửa nhiều lần.

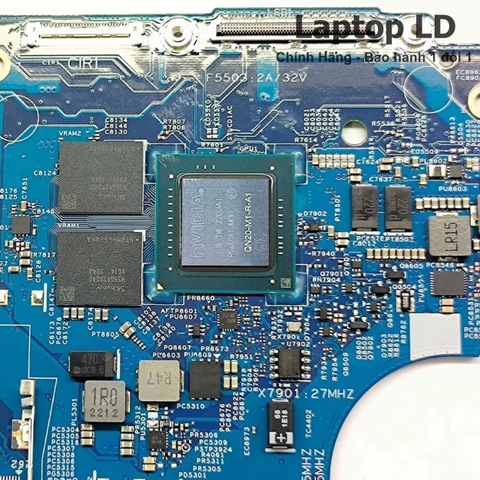

- GPU / VGA
- Intel tích hợp hoặc NVIDIA MX550 tùy main. Bản tích hợp cần RAM hai kênh để hiển thị Iris Xe; phải kiểm bo thực tế.

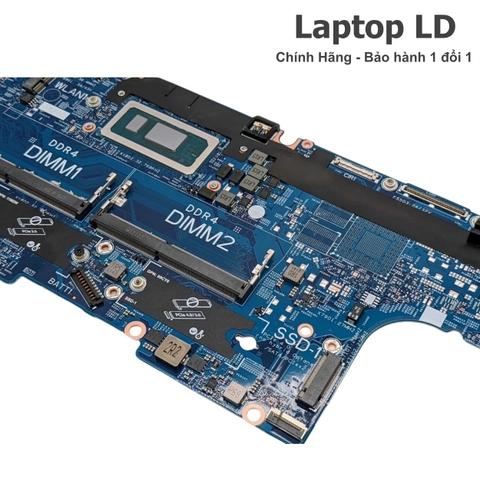

- RAM / bộ nhớ
- 2 khe SO-DIMM DDR4-3200, tối đa 64 GB theo Dell; RAM rời không mặc định kèm main

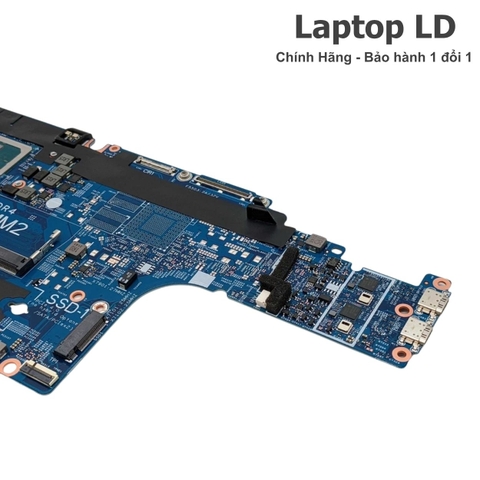

- SSD / lưu trữ
- 2 vị trí M.2 2230/2280 PCIe NVMe theo cấu hình; SSD không mặc định kèm main

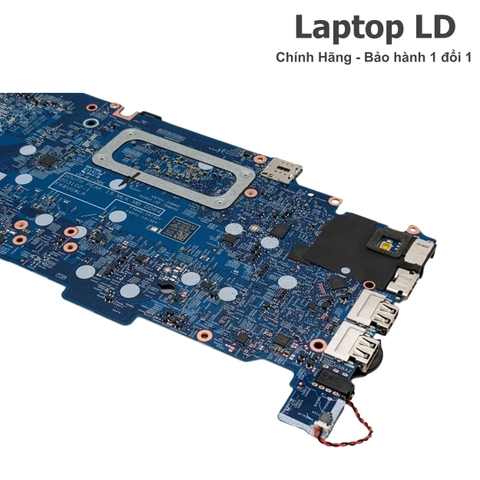

- Cổng ngoài
- RJ45, 2 USB-A 3.2 Gen 1, 2 Thunderbolt 4 USB-C, HDMI 2.0, audio 3,5 mm, microSD
- Không dây
- Card WLAN M.2 rời; loại Wi-Fi/Bluetooth và việc có kèm card cần xác nhận
- Nguồn / sạc
- Sạc USB-C 60 W, 65 W hoặc 90 W tùy cấu hình; đối chiếu bộ sạc theo máy

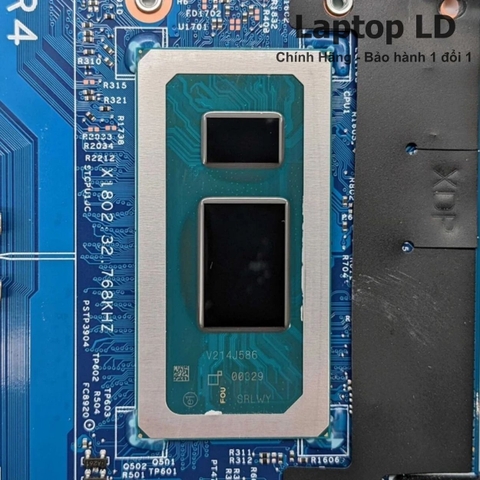

CPU / SoC và khả năng thay chéo
Trang này áp dụng cho bản Intel Core i5-1235U. CPU hàn trên main. Không thay chéo bo khác CPU khi Dell DP/N, GPU, tản nhiệt hoặc đầu nối chưa khớp.
Chỉ cần gửi gì để Laptop LD kiểm nhanh?
- Service Tag và tem đáy máy.
- Ảnh rõ mã 203102-1.
- Ảnh hai mặt bo.
- Ảnh Dell DP/N, revision, CPU, GPU và tản nhiệt.
- Ảnh cổng, đầu cáp, WWAN/Smart Card nếu có.
- Mô tả lỗi và lịch sử sửa chữa.
So sánh các phiên bản dễ nhầm
| Phiên bản / hạng mục | Dấu hiệu nhận diện | Cần khớp | Rủi ro nếu chọn sai |
|---|---|---|---|
| 203102-1 • i5-1235U | Mã PCB và CPU đúng | DP/N, revision, GPU, tản nhiệt, đầu nối | Không lắp khớp hoặc thiếu chức năng |
| CPU khác | Latitude 5530 có nhiều Core i3/i5/i7 | CPU và đúng mã bo | Sai cấu hình hoặc tản nhiệt |
| Intel / MX550 | Khác chip nguồn và tản nhiệt | GPU, heatsink, quạt, sạc | Quá nhiệt hoặc mất GPU rời |
| DP/N hoặc revision khác | Tem khác dù hình gần giống | Tem, cổng, socket, đầu cáp | Thiếu tùy chọn hoặc lỗi tương thích |
Checklist tương thích kỹ thuật
Phải kiểm trước khi chốt:
- Latitude 5530 và Service Tag.
- PCB 203102-1, Dell DP/N và revision.
- Core i5-1235U, GPU và tản nhiệt.
- Cổng, RAM, SSD, WLAN và đầu cáp.
- WWAN/Smart Card nếu cần.
Không chọn chỉ theo tên máy hoặc hình dáng.
Bảng thông số kỹ thuật đầy đủ
- Sản phẩm
- Main Dell Latitude 5530 Core i5-1235U
- PCB
- 203102-1; kiểm trực tiếp trên bo
- Dell DP/N / revision
- Đối chiếu tem main thực tế
- CPU
- i5-1235U, 10 nhân, 12 luồng, tối đa 4,40 GHz, 12 MB cache
- GPU
- Intel tích hợp hoặc MX550 2 GB tùy phiên bản; phải kiểm bo
- RAM
- 2 SO-DIMM DDR4-3200; tối đa 64 GB
- SSD
- Hai vị trí M.2 NVMe 2230/2280 theo cấu hình
- Cổng ngoài
- RJ45, 2 USB-A, 2 Thunderbolt 4 USB-C, HDMI 2.0, audio, microSD
- Không dây
- Card WLAN M.2 rời; tùy cấu hình máy
- Nguồn
- Sạc USB-C 60/65/90 W tùy cấu hình
- Đi kèm
- RAM, SSD, WLAN, WWAN, tản nhiệt, quạt và sạc chỉ kèm khi ghi trên đơn
Tình trạng, test và quyền lợi khi mua
Tình trạng, đồ đi kèm và kết quả test được xác nhận theo đúng main sẽ giao.
Tình trạng / phạm vi
Main zin theo hàng thực tế; tem, ngoại hình, cổng và dấu can thiệp được xác nhận trước khi chốt.
Bao gồm: 01 main đúng mã/cấu hình trên đơn; công lắp xác nhận khi đặt.
Cần xác nhận thêm: RAM, SSD, WLAN, WWAN, tản nhiệt, quạt, pin, sạc không mặc định đi kèm.
Test trước khi giao
Kiểm CPU, RAM, SSD, khởi động, sạc, hình ảnh và cổng trên đúng main trước khi giao.
Bảo hành / đổi trả
1 đổi 1 trong 30 ngày với lỗi kỹ thuật thuộc main, theo tem, phiếu và điều kiện; có gói gia hạn.
Không áp dụng với vào nước, oxy hóa, va đập, sai nguồn, mất tem hoặc tự ý can thiệp; cần kiểm tra nguyên nhân trước khi đổi.
Giao hàng / đóng gói
Giao toàn quốc và COD theo điều kiện đơn hàng; xác nhận tồn kho, phí và thời gian trước khi gửi.
Bọc chống tĩnh điện, cố định chống cong và chèn chống sốc; nên quay video mở kiện.
Các nhóm chức năng được kiểm tra
- Nguồn, POST, BIOS và CPU.
- Hai khe RAM và SSD.
- Sạc USB-C và pin.
- Màn trong, HDMI, Thunderbolt.
- USB, RJ45, audio, microSD.
- Wi-Fi, Bluetooth và ngoại vi.
- Quạt, nhiệt và độ ổn định.
Khi nào nên thay main? Khi nào nên sửa trước?
Nên cân nhắc thay khi
- Chập/cháy nặng hoặc hỏng nhiều tầng nguồn.
- Lỗi CPU hay mạch nhiều lớp đã khoanh vùng.
- Mã chẩn đoán vẫn báo system board sau khi loại trừ linh kiện ngoài.
- Oxy hóa rộng, đứt mạch hoặc sửa nhiều lần vẫn tái lỗi.
- Mất đồng thời nhiều nhóm chức năng trên bo.
Nên khoanh vùng / sửa trước khi thay
- Chưa thử sạc USB-C Dell tốt và pin.
- Chưa kiểm RAM, màn, eDP và xuất hình ngoài.
- Chưa thử SSD tốt và kiểm BIOS.
- Chưa kiểm card WLAN, anten và driver.
- Chưa thử cả hai cổng USB-C.
- Chưa chạy chẩn đoán hoặc BIOS Recovery phù hợp.
Lưu ý lắp đặt của đúng model
Kỹ thuật viên nên sao lưu dữ liệu/BitLocker, ngắt pin, chống tĩnh điện, dùng đúng tản nhiệt, xử lý vật liệu dẫn nhiệt và kiểm cáp trước khi cấp nguồn.
Dấu hiệu và cách khoanh vùng trước khi kết luận main
Không nguồn: thử sạc Dell tốt, hai cổng USB-C, pin và nút nguồn.
Không hình: thử RAM, màn ngoài, LCD BIST và cáp eDP.
Mất SSD/mạng: thử SSD, WLAN và driver tốt.
Đèn chẩn đoán: ghi đúng nhịp vàng/trắng để tra Service Manual.
Vào nước/đã sửa: kiểm oxy hóa, chập và dấu can thiệp trên hai mặt bo.
Checklist test sau khi thay
- BIOS nhận đúng CPU, RAM, SSD và Service Tag.
- Chạy Dell ePSA/SupportAssist.
- Kiểm sạc, pin, Thunderbolt, HDMI, USB, LAN, audio, microSD.
- Kiểm màn, camera, loa, phím, touchpad, Wi-Fi/Bluetooth.
- Thử restart, sleep/wake và pin.
- Theo dõi quạt, nhiệt và tải.
- Kiểm BitLocker, Windows và dữ liệu.
Câu hỏi thường gặp về main Dell Latitude 5530 CPU i5-1235U mã 203102-1
203102-1 có lắp cho mọi Latitude 5530 không?
Không. Phải khớp thêm Dell DP/N, revision, i5-1235U, GPU, tản nhiệt và đầu cáp.
Có thể đổi từ CPU khác sang i5-1235U không?
Chỉ khi form bo, BIOS, GPU, tản nhiệt, sạc và đầu cáp tương thích.
Main dùng Intel hay NVIDIA MX550?
Latitude 5530 có cả hai; phải xem chip, layout bo và tản nhiệt thực tế.
Giá đã gồm RAM, SSD, Wi-Fi chưa?
Chỉ gồm khi báo giá hoặc đơn hàng ghi rõ.
Thay main có mất dữ liệu không?
Dữ liệu thường còn trên SSD rời; vẫn nên sao lưu và chuẩn bị khóa BitLocker.
Bảo hành thế nào?
1 đổi 1 trong 30 ngày với lỗi kỹ thuật đủ điều kiện; không áp dụng lỗi tác động ngoài.
Muốn chắc chắn trước khi đặt?
Gửi Service Tag, ảnh mã 203102-1, hai mặt bo và mô tả lỗi để kiểm DP/N, revision, GPU, tản nhiệt và đầu nối.
