Thay main Dell Latitude 5430 Rugged i5-1145G7 đúng cấu hình
Đúng dòng Dell Latitude 5430 Rugged, CPU Intel Core i5-1145G7 vPro, hai khe RAM DDR4-3200 và một khe SSD M.2 2230/2280. Máy có cấu hình Intel Iris Xe Graphics tích hợp và tùy chọn NVIDIA T500 4GB GDDR6, vì vậy mã main, Dell DP/N, GPU, revision PCB và cụm cổng tùy chọn phải được đối chiếu trực tiếp trước khi sửa hoặc thay bo mạch.
- CPU i5-1145G7
- 4 nhân 8 luồng
- RAM tối đa 64GB
- Intel Iris Xe
- Tùy chọn NVIDIA T500
- Thiết kế Rugged
Xác thực kỹ thuật: Dell gọi chính thức model này là Latitude 5430 Rugged, không phải Latitude 5430 Rugged Extreme. Tên “Rugged Extreme” thuộc các dòng khác như Latitude 7330 Rugged Extreme. Mã main, Dell DP/N, GPU và revision chưa được tự điền khi chưa có ảnh tem bo mạch.

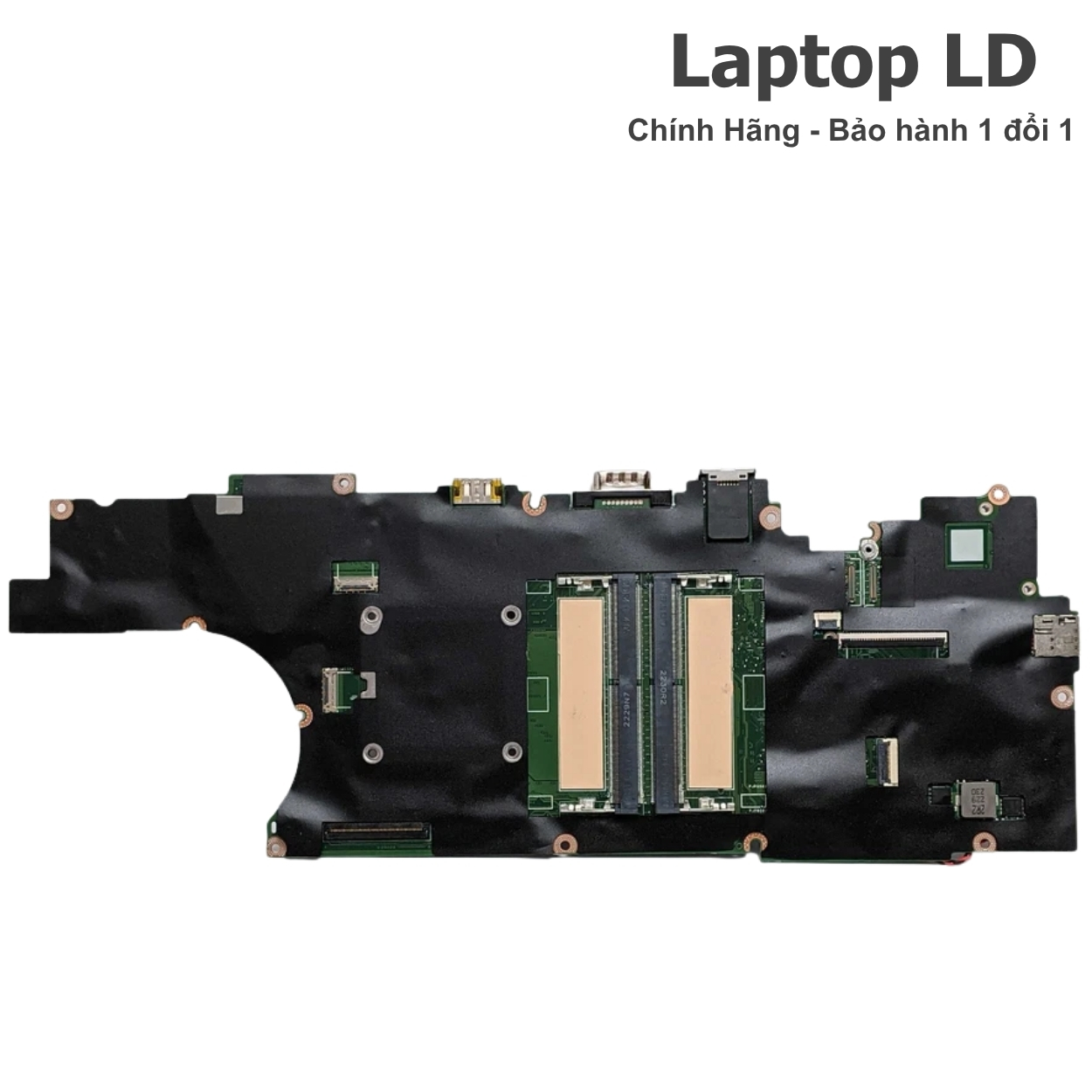

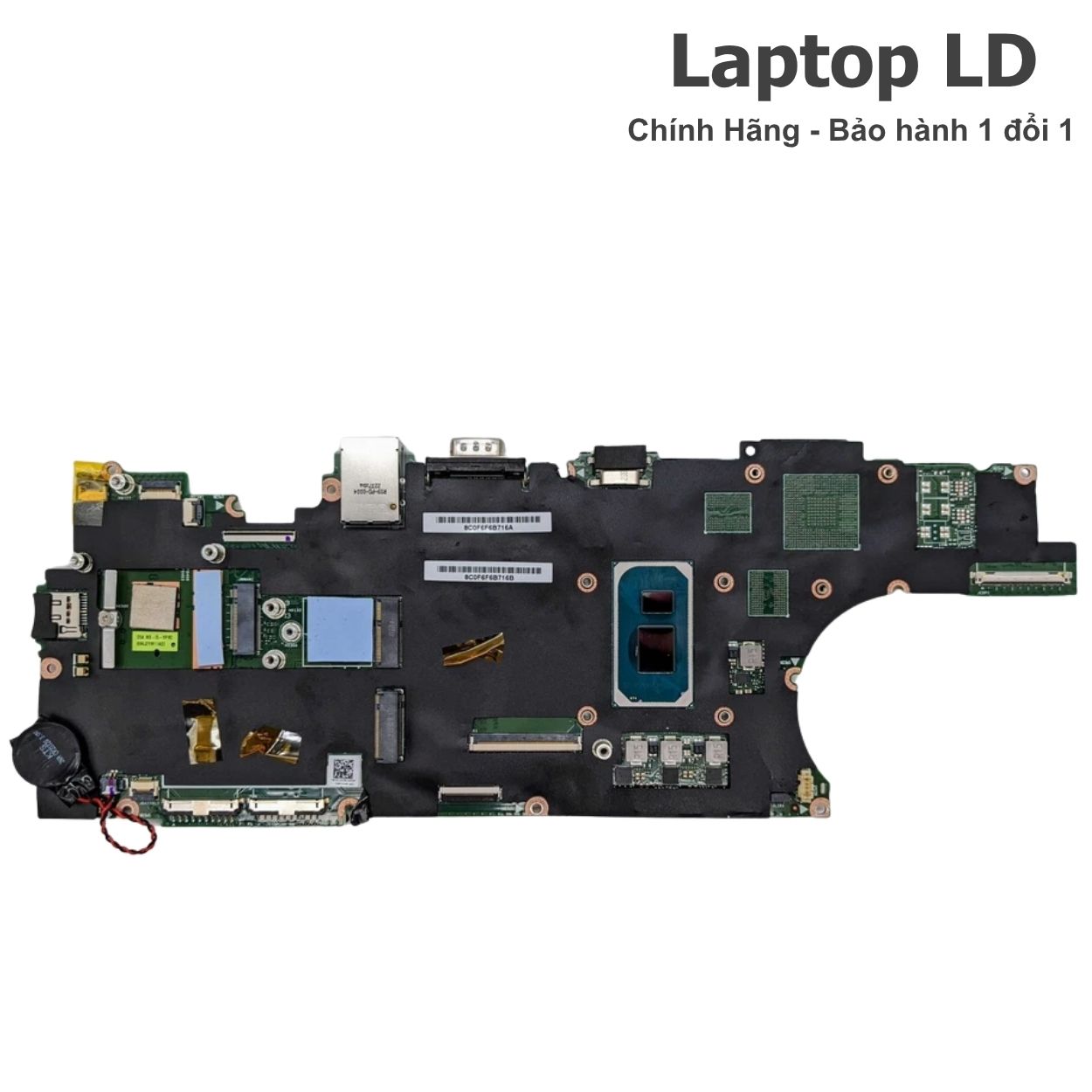

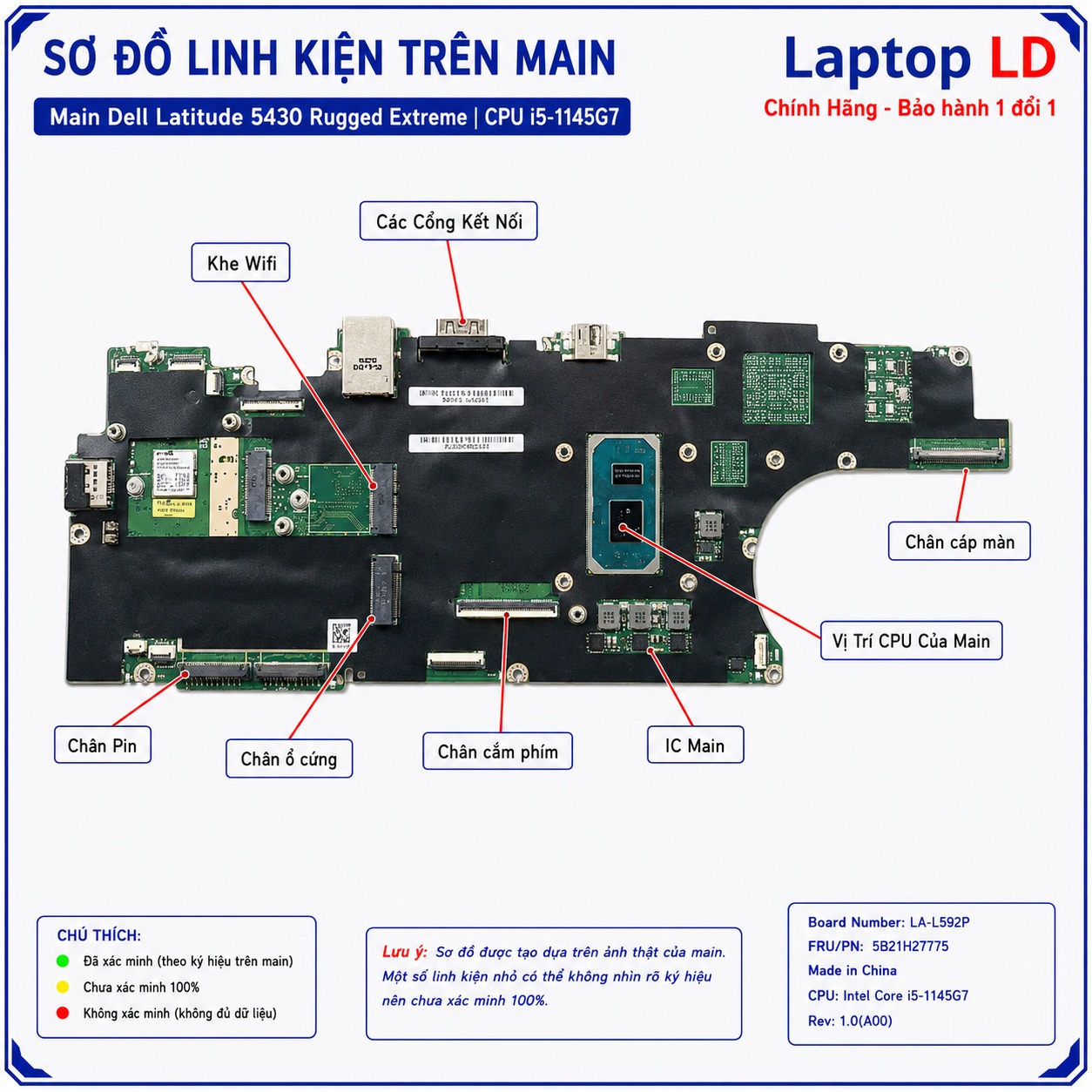

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 5430 Rugged i5-1145G7
Ảnh thực tế giúp nhận biết CPU i5-1145G7, hai khe RAM DDR4, khe SSD M.2 2230/2280, khe Wi-Fi, khe WWAN M.2 3042, khu vực Intel Iris Xe hoặc NVIDIA T500, mạch sạc USB-C, HDMI 2.0, LAN, RS-232 và khoang I/O tùy chọn.
Cần gửi gì để Laptop LD báo đúng main?
Latitude 5430 Rugged có nhiều CPU, GPU, cổng mở rộng và cấu hình WWAN. Không nên đặt main chỉ theo tên máy hoặc CPU.
Thông tin nên gửi trước
- Ảnh tem đáy máy có Latitude 5430 Rugged và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã main, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-1145G7, hai khe RAM và khe SSD.
- Ảnh khu vực GPU để xác nhận Intel Iris Xe hay NVIDIA T500 4GB.
- Ảnh cổng Thunderbolt 4, HDMI 2.0, LAN, RS-232 và khoang I/O tùy chọn.
- Ảnh khe WWAN, card Wi-Fi, pin và adapter USB-C.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM/SSD, mất GPU, mất cổng, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng CPU i5-1145G7 và Dell DP/N thực tế.
- Phân biệt main Intel Iris Xe với main có NVIDIA T500 4GB.
- Tránh nhầm Latitude 5430 thường hoặc Latitude 7330 Rugged Extreme.
- Khóa đúng số lượng Thunderbolt 4 và khoang I/O theo máy.
- Khoanh vùng lỗi nằm ở main, adapter, pin, RAM, SSD, GPU, WWAN hay cổng mở rộng.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Latitude 5430 Rugged i5-1145G7 được báo theo đúng Dell DP/N, revision, cấu hình Intel Iris Xe hoặc NVIDIA T500, tình trạng bo mạch và gói bảo hành.
Công lắp
Máy Rugged có nắp che cổng, gioăng, pin tháo nóng và nhiều module tùy chọn. Khi thay main cần tháo lắp đúng kết cấu, kiểm tra độ kín, cáp, khung và toàn bộ module.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Main có NVIDIA T500, WWAN, GPS, RF pass-through hoặc khoang I/O đặc biệt cần thời gian đối chiếu và test lâu hơn main cấu hình cơ bản.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 5430 Rugged, i5-1145G7, Dell DP/N, GPU và revision PCB.
- Không tự suy đoán Intel Iris Xe hay NVIDIA T500 khi chưa có ảnh main.
- Kiểm tra sạc USB-C, Thunderbolt 4, HDMI, LAN, RS-232, USB-A, microSD, RAM, SSD, Wi-Fi/WWAN và nhiệt độ.
- Kiểm tra pin chính, pin phụ tùy chọn và khả năng hot-swap.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Latitude 5430 Rugged i5-1145G7 dùng cho máy nào?
Dòng máy phù hợp
- Dell Latitude 5430 Rugged 14 inch.
- CPU Intel Core i5-1145G7 vPro onboard.
- Hai khe SO-DIMM DDR4-3200, tối đa 64GB.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Intel Iris Xe Graphics hoặc tùy chọn NVIDIA T500 4GB GDDR6.
- Một Thunderbolt 4 tiêu chuẩn; Thunderbolt 4 thứ hai tùy cấu hình.
- Hai USB-A, HDMI 2.0, RJ-45, RS-232, microSD và khoang I/O tùy chọn.
- Pin 53,5Wh, hỗ trợ tối đa hai pin hot-swap; sạc USB-C 65W hoặc 90W.
Không nên thay chéo khi chưa kiểm
- Không gọi sai tên chính thức thành Latitude 5430 Rugged Extreme.
- Không nhầm với Latitude 5430 văn phòng hoặc Latitude 7330 Rugged Extreme.
- Không khóa GPU khi chưa kiểm tem và khu vực GPU/VRAM trên main.
- Không ghi cố định hai Thunderbolt 4 vì cổng thứ hai là tùy chọn.
- Không bỏ qua RS-232, khoang I/O tùy chọn và cấu hình WWAN.
- Không dùng sai tản nhiệt giữa bản Iris Xe và bản NVIDIA T500.
- Không kết luận lỗi main trước khi loại trừ pin hot-swap, adapter, RAM, SSD và module mở rộng.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Tên model | Dell Latitude 5430 Rugged. | Gọi nhầm “5430 Rugged Extreme” hoặc đặt main 7330 Rugged Extreme. |
| Mã main | Đối chiếu ký hiệu in trực tiếp trên PCB. | Tự suy đoán mã board từ CPU hoặc tên máy. |
| Dell DP/N | Bắt buộc kiểm tem trắng trên main. | Đặt theo ảnh tương tự nhưng khác GPU, I/O hoặc revision. |
| CPU | Intel Core i5-1145G7, 4 nhân, 8 luồng, Turbo tối đa 4,40GHz. | Nhầm i5-1135G7 hoặc i7-1185G7. |
| GPU | Intel Iris Xe hoặc NVIDIA T500 4GB GDDR6 tùy cấu hình. | Khóa bản UMA khi main thực tế có GPU rời hoặc ngược lại. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 64GB. | Tưởng RAM hàn hoặc dùng sai chuẩn RAM. |
| SSD | 1 khe M.2 2230/2280; SSD 2230 Gen3 đến 1TB, SSD 2280 Gen4 đến 2TB. | Ghi hai khe SSD hoặc bỏ qua kích thước giá đỡ. |
| Cổng | 2 USB-A, 1 Thunderbolt 4 + cổng thứ hai tùy chọn, HDMI 2.0, RJ-45, RS-232 và microSD. | Ghi cứng hai Thunderbolt 4 hoặc bỏ sót cổng Rugged chuyên dụng. |
| Pin và sạc | Pin 53,5Wh, hỗ trợ tối đa hai pin hot-swap; sạc USB-C 65W/90W. | Dùng pin không đúng dòng Rugged hoặc adapter thiếu công suất. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng.

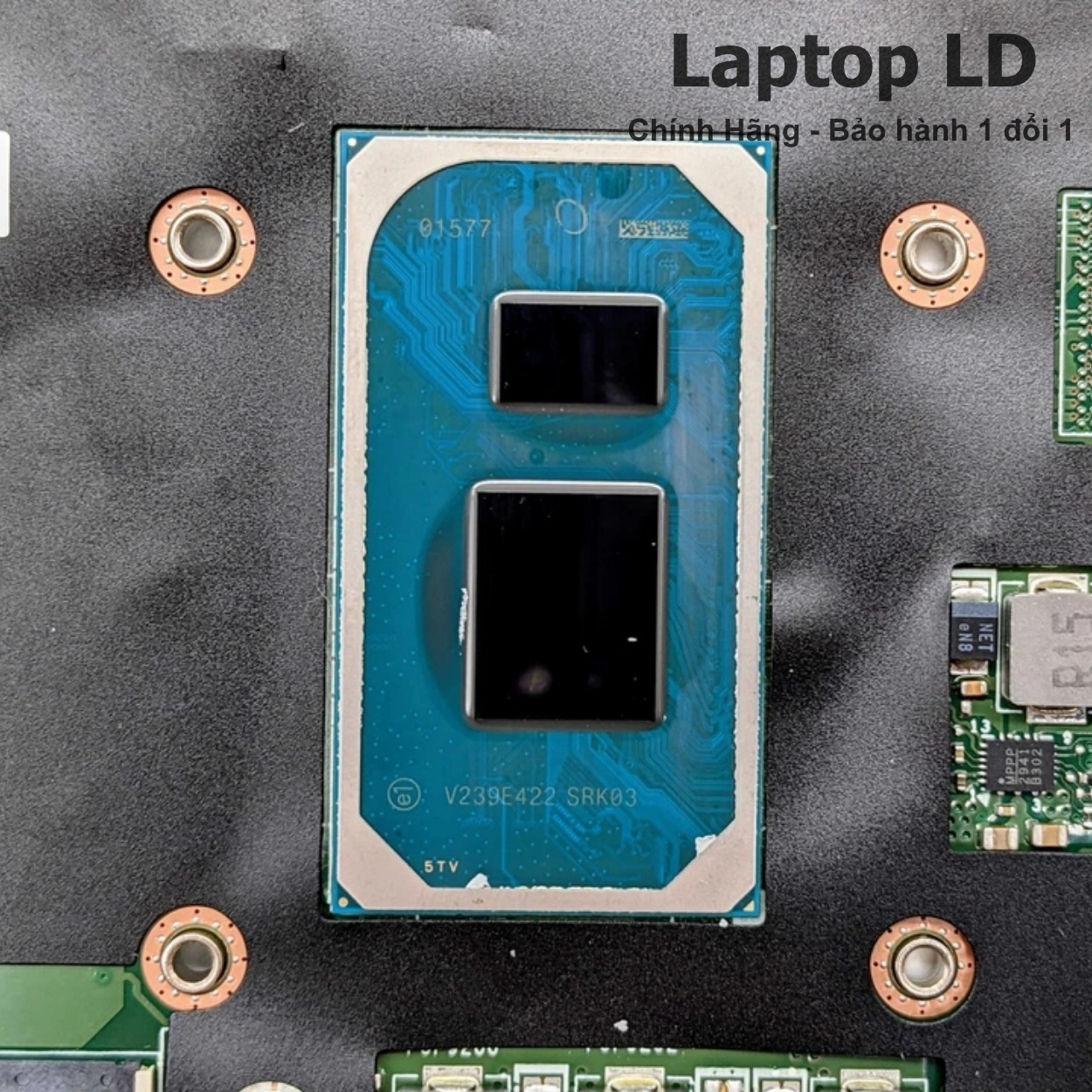

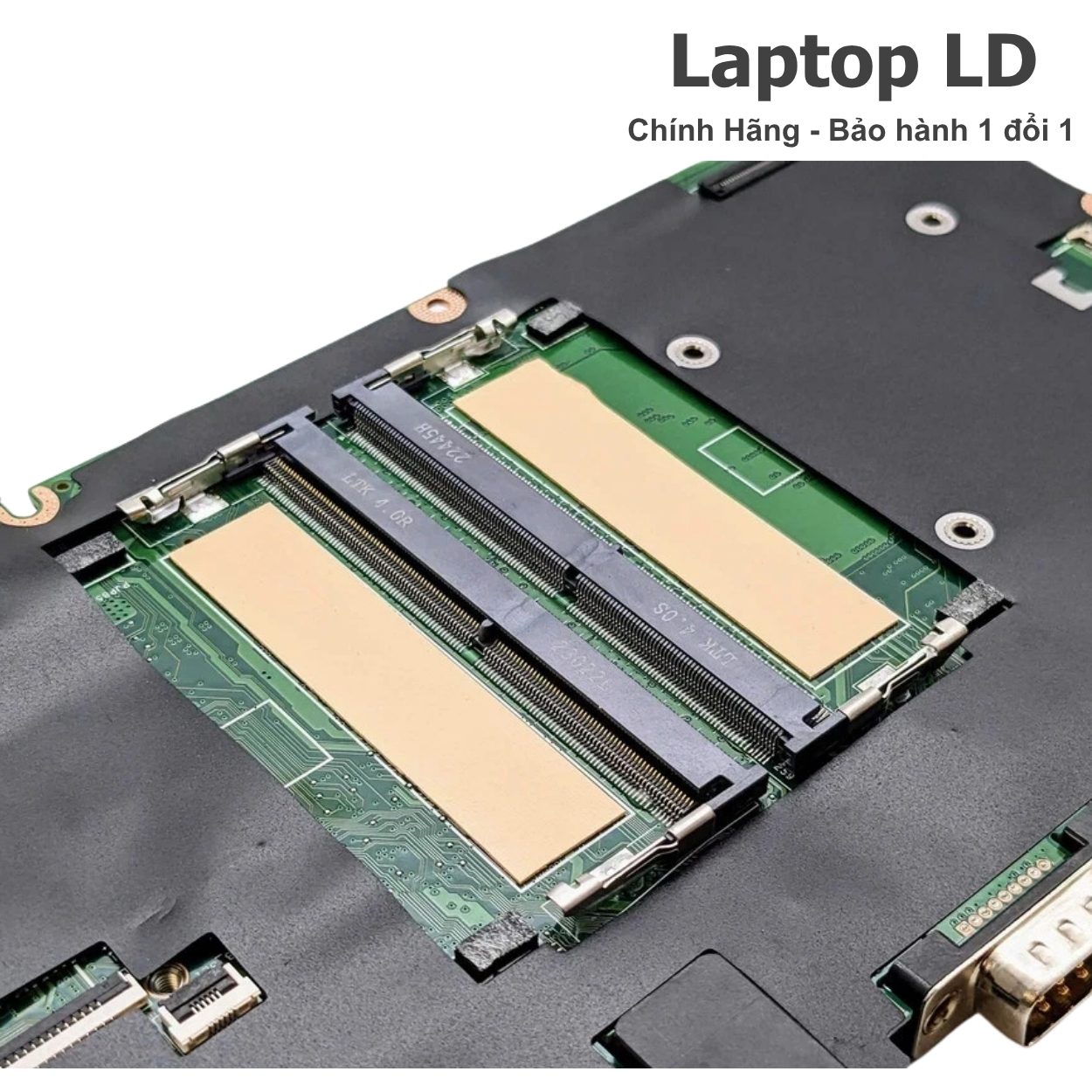

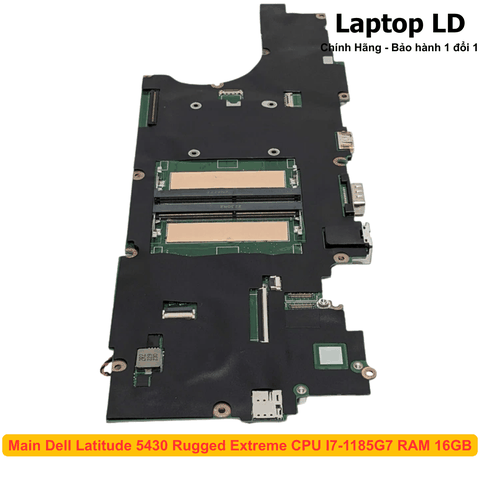

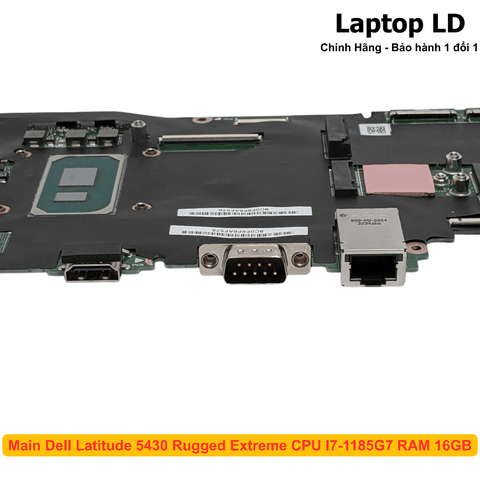

Ảnh chi tiết CPU, GPU, RAM, SSD và cụm cổng trên main Dell Latitude 5430 Rugged
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1145G7, Intel Iris Xe hoặc NVIDIA T500, hai khe RAM DDR4, khe SSD M.2, Wi-Fi/WWAN, Thunderbolt 4, HDMI, LAN và RS-232.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 5430 Rugged
Lỗi nguồn, sạc và pin hot-swap
- Bấm nguồn không phản hồi hoặc chỉ nháy mã lỗi.
- Không nhận sạc USB-C hoặc chỉ nhận một cổng Type-C.
- Không nhận pin chính, pin phụ hoặc báo pin không tương thích.
- Tắt máy khi tháo một pin dù pin còn lại vẫn có điện.
- Tụt pin hoặc giảm hiệu năng khi chạy tải.
- Chập nguồn sau khi dùng dock, bộ chuyển đổi hoặc thiết bị Rugged I/O.
Lỗi RAM, SSD và khởi động
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Không nhận Wi-Fi, WWAN, GPS hoặc SIM.
Lỗi GPU, cổng và môi trường
- Mất Intel Iris Xe hoặc NVIDIA T500 trong Windows.
- Sọc, rác hình, crash ứng dụng hoặc không xuất HDMI/Thunderbolt.
- LAN, RS-232, USB-A, microSD hoặc khoang I/O mất nhận.
- Màn hình ngoài trời 1100 nit, cảm ứng hoặc camera không hoạt động.
- Máy quá nhiệt do quạt, heatpipe hoặc bụi bẩn.
- Nước, bùn, bụi dẫn điện hoặc oxy hóa xâm nhập qua gioăng/cổng hỏng.
Nên sửa hay thay bo mạch Dell Latitude 5430 Rugged?
Máy Rugged có nhiều module mở rộng, hai pin hot-swap và cổng chuyên dụng. Cần tháo kiểm tra theo Service Manual, không nên kết luận hỏng main chỉ từ một triệu chứng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở USB-C, HDMI, LAN, RS-232, USB-A hoặc linh kiện bảo vệ.
- BIOS lỗi có thể nạp lại, CPU/GPU chưa chập.
- Không nhận SSD do socket, nguồn SSD hoặc đường PCIe.
- Lỗi pin hot-swap do đầu tiếp xúc, cảm biến hoặc mạch nhận pin.
- Oxy hóa nhẹ được phát hiện sớm.
- Chi phí sửa hợp lý và khả năng ổn định cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1145G7 hoặc NVIDIA T500 lỗi nặng, chập nguồn lõi.
- VRAM lỗi nhiều chip hoặc crash lặp lại khi tải.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều cổng.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số nền tảng của Dell Latitude 5430 Rugged CPU i5-1145G7. Mã main, Dell DP/N, GPU, revision, cổng tùy chọn và module WWAN phải xác nhận theo Service Tag và bo mạch thực tế.
| Tên sản phẩm | Main Dell Latitude 5430 Rugged CPU Intel Core i5-1145G7 vPro |
|---|---|
| Tên model chính thức | Dell Latitude 5430 Rugged; không phải Latitude 5430 Rugged Extreme |
| Mã main | Bắt buộc đối chiếu ký hiệu in trực tiếp trên PCB; chưa tự điền khi chưa có ảnh bo mạch |
| Dell DP/N | Bắt buộc đối chiếu tem trắng trên main trước khi giao hoặc lắp |
| CPU | Intel Core i5-1145G7 vPro onboard, 4 nhân, 8 luồng, Turbo tối đa 4.40GHz, 8MB Intel Smart Cache, TDP-up 28W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp; dòng máy có tùy chọn NVIDIA T500 4GB GDDR6 nên phải kiểm main thực tế |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, tối đa 64GB; hỗ trợ 8GB, 16GB, 32GB hoặc 64GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280; SSD 2230 PCIe Gen3 x4 đến 1TB, SSD 2280 PCIe Gen4 x4 đến 2TB, có tùy chọn SED 512GB |
| Khe trên main | 1 khe SSD M.2 2230/2280, 1 khe Wi-Fi M.2 2230, 1 khe WWAN M.2 3042, 2 khe RAM và các đầu cáp pin/màn hình/bàn phím/touchpad/loa/quạt |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 1 Thunderbolt 4/USB-C có PD 3.0 và cổng Thunderbolt 4 thứ hai tùy chọn, HDMI 2.0, RJ-45, RS-232, microSD, audio 3.5mm, Nano-SIM và khoang I/O tùy chọn |
| Màn hình tương thích | 14 inch FHD 1920×1080 60Hz; bản 400 nit không cảm ứng hoặc bản ngoài trời 1100 nit cảm ứng |
| Mạng và module | LAN Gigabit; Wi-Fi/Bluetooth, 4G LTE, 5G, GPS và RF pass-through tùy cấu hình |
| Pin | Pin 3 cell 53,5Wh ExpressCharge hoặc Long Life Cycle; hỗ trợ tối đa hai pin hot-swap |
| Sạc | Adapter USB-C 65W hoặc 90W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Adapter, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc chuẩn, kiểm từng pin/cổng USB-C và đo dòng chờ. |
| Không hot-swap được pin | Pin không đúng loại, đầu tiếp xúc, cảm biến hoặc mạch nguồn pin. | Thử từng pin chính hãng, kiểm BIOS và đầu tiếp xúc. |
| Treo logo | BIOS, RAM, SSD, GPU hoặc module mở rộng. | Tháo SSD/module tùy chọn, thử từng thanh RAM và reset BIOS. |
| Không nhận SSD | SSD, socket, nguồn 3.3V hoặc đường PCIe. | Thử SSD đúng chuẩn, đo nguồn và kiểm BIOS. |
| Mất NVIDIA T500 | Driver, BIOS, nguồn GPU, GPU hoặc VRAM. | Kiểm Service Tag, Device Manager, nguồn GPU và VRAM. |
| Không xuất hình | Panel, cáp eDP, HDMI/Thunderbolt, GPU hoặc nguồn màn. | Thử màn ngoài, kiểm panel/cáp và cổng xuất hình. |
| Mất LAN/RS-232/I/O | Cổng, module tùy chọn, cáp, nguồn I/O hoặc controller. | Kiểm đúng cấu hình I/O, thử thiết bị khác và đo nguồn. |
| Quá nhiệt | Bụi, quạt, heatpipe, vật liệu tản nhiệt hoặc tải nền. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ CPU/GPU. |
| Vào nước/bùn | Gioăng hỏng, nắp cổng mở, ăn mòn hoặc chập nhiều đường. | Ngắt pin, tháo module, vệ sinh và đo chập trước khi cấp nguồn. |

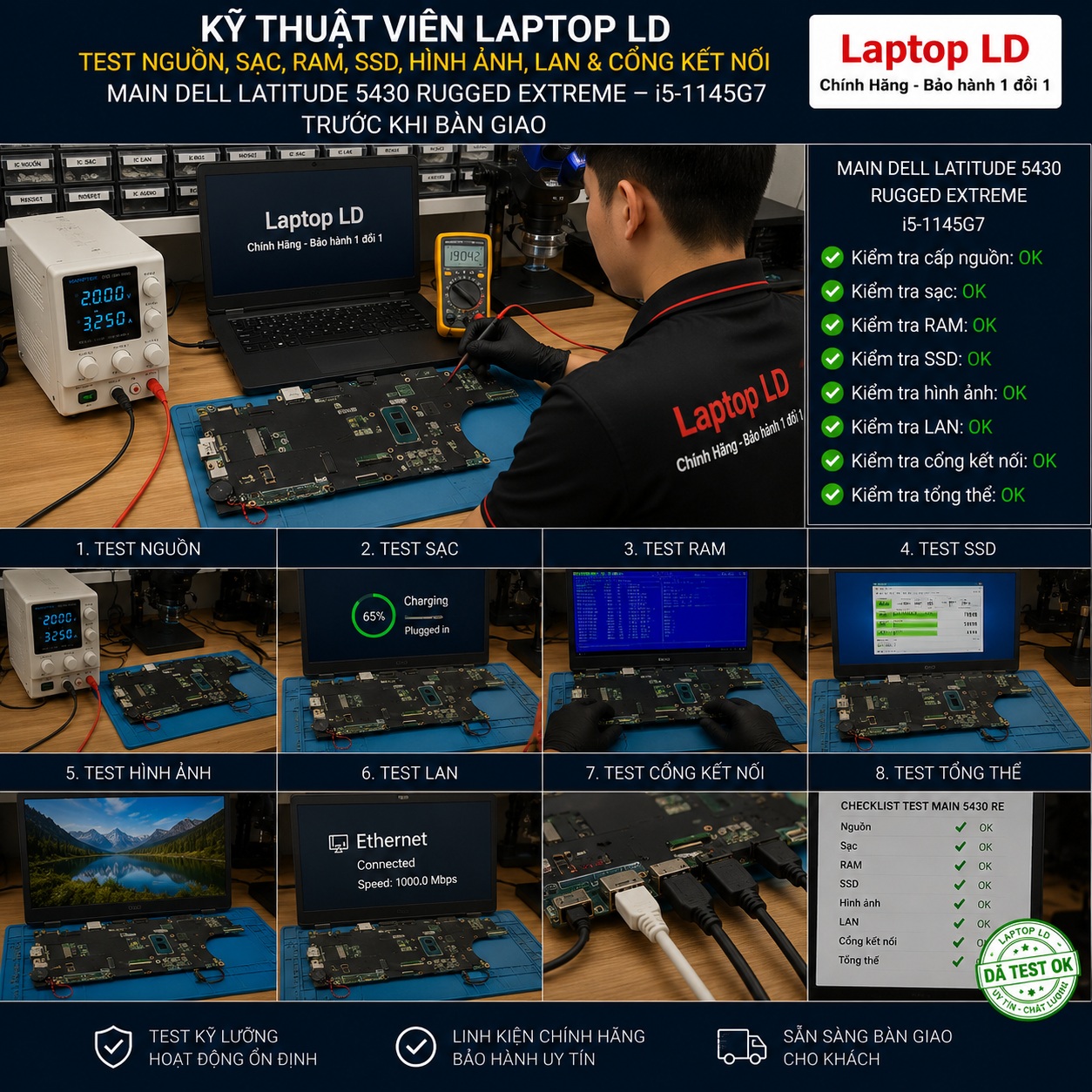

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kỹ thuật viên kiểm tra nguồn, hai pin hot-swap, CPU, GPU, RAM, SSD, màn hình, Thunderbolt 4, HDMI, LAN, RS-232, USB-A, WWAN và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, pin, GPU, hình ảnh, cổng Rugged, lịch sử vào nước và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, từng pin, RAM, SSD, BIOS, GPU, màn hình, WWAN và các cổng tùy chọn.
-
Đối chiếu đúng main
Xác minh Latitude 5430 Rugged, i5-1145G7, Dell DP/N, GPU, revision PCB và cấu hình I/O.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Tháo pin, module và gioăng đúng quy trình; lắp main, tản nhiệt rồi test đầy đủ CPU, GPU, RAM, SSD, pin và cổng.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và hướng dẫn sử dụng pin, sạc, nắp cổng đúng cách.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành.
Gia hạn lên tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Latitude 5430 Rugged.
Lưu ý bảo hành
Không áp dụng cho nước/bùn xâm nhập, cổng/gioăng bị phá hỏng, dùng pin hoặc adapter không tương thích, rơi vỡ hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main hoặc gửi máy.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Rugged có bo lớn, nhiều cổng/module và có thể có GPU rời nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng nhiều lớp.
Câu hỏi thường gặp
Tên đúng là 5430 Rugged hay Rugged Extreme?
Tên chính thức của Dell là Latitude 5430 Rugged. Latitude 7330 mới thuộc dòng Rugged Extreme.
CPU i5-1145G7 có bao nhiêu nhân và luồng?
CPU có 4 nhân, 8 luồng, Turbo tối đa 4.40GHz và 8MB cache.
Main dùng Intel Iris Xe hay NVIDIA T500?
Dòng máy có cả Intel Iris Xe tích hợp và tùy chọn NVIDIA T500 4GB. Phải kiểm Dell DP/N và ảnh main thực tế.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4-3200, tối đa 64GB.
Máy có bao nhiêu khe SSD?
Máy có một khe SSD M.2, hỗ trợ kích thước 2230 hoặc 2280.
Máy có hai Thunderbolt 4 không?
Một Thunderbolt 4 là cấu hình tiêu chuẩn; cổng Thunderbolt 4 thứ hai là tùy chọn.
Máy dùng pin nào?
Máy dùng pin 3 cell 53,5Wh và hỗ trợ tối đa hai pin có khả năng hot-swap.
Sạc chuẩn bao nhiêu watt?
Dell cung cấp adapter USB-C 65W hoặc 90W tùy cấu hình.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày; hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
