Thay main Dell Latitude 5430 i5-1245U LA-L591P đúng mã
Đúng board HDB42 LA-L591P, CPU Intel Core i5-1245U, Intel Iris Xe Graphics bản UMA, hai khe RAM DDR4-3200 và một khe SSD M.2 2230/2280. Laptop LD hỗ trợ đối chiếu Dell DP/N, kiểm tra nguồn USB-C 60W/65W/90W tùy cấu hình, hai cổng Thunderbolt 4, HDMI 2.0, LAN RJ-45, RAM, SSD, BIOS, màn hình, khe WWAN và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- HDB42 LA-L591P
- CPU i5-1245U
- Bản UMA
- 2 khe RAM
- 2 Thunderbolt 4
- LAN RJ-45
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Dell Latitude 5430, board HDB42 LA-L591P, CPU i5-1245U, tài liệu Dell và Intel. Board LA-L591P xuất hiện với nhiều Dell DP/N theo lô như 0GM7WD/GM7WD, 0260KT/260KT hoặc mã khác; tem Dell DP/N và revision PCB phải được đối chiếu trực tiếp trước khi giao hoặc lắp.

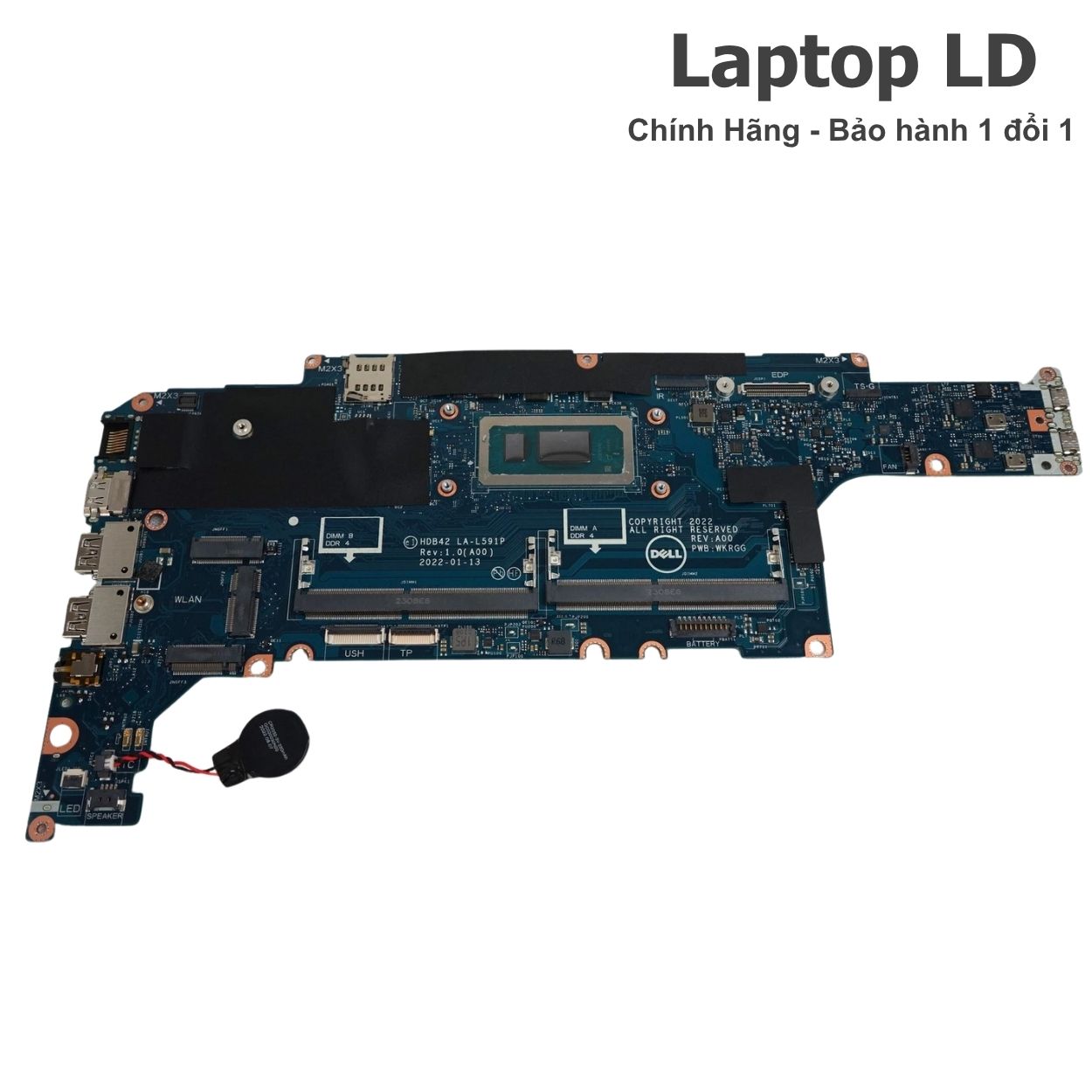

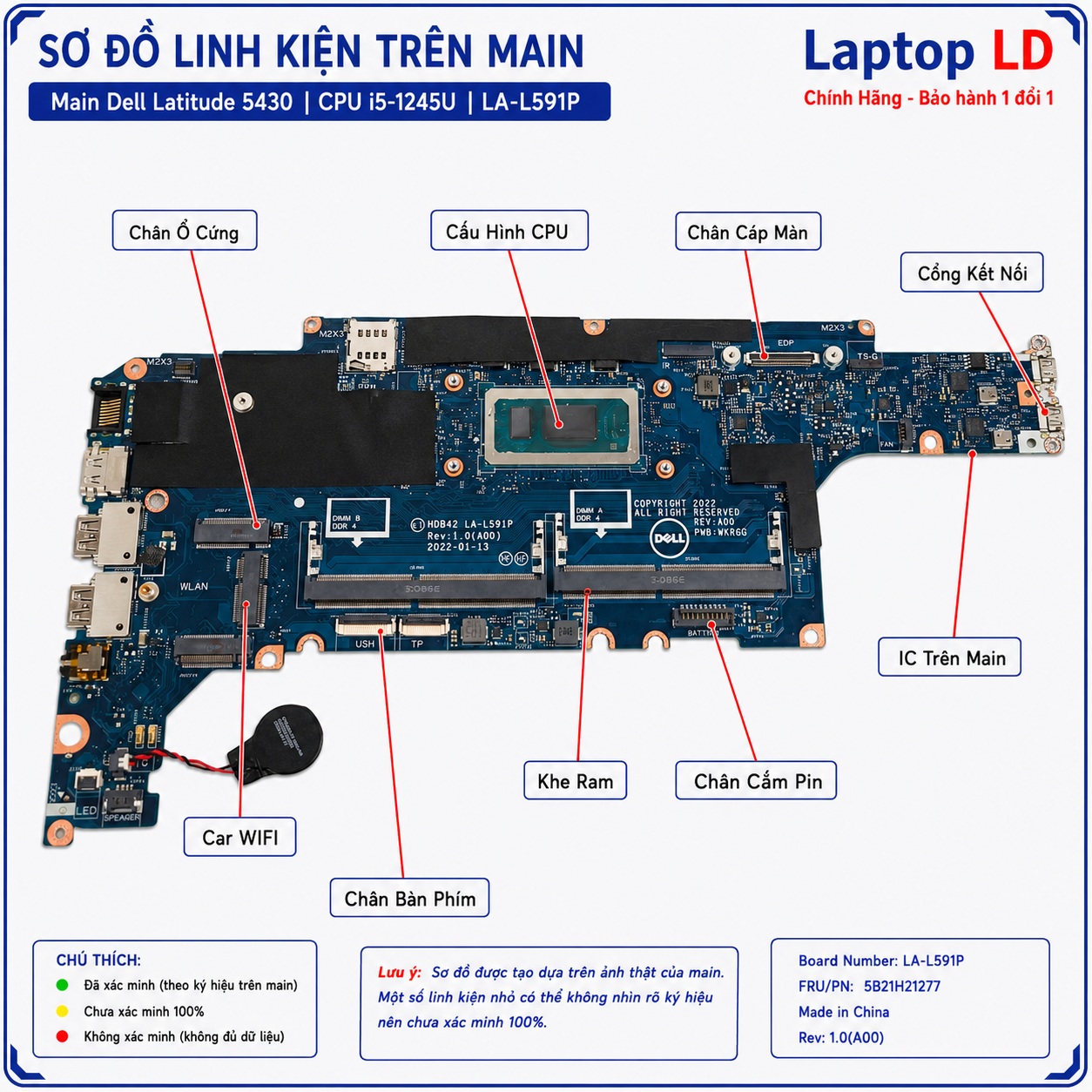

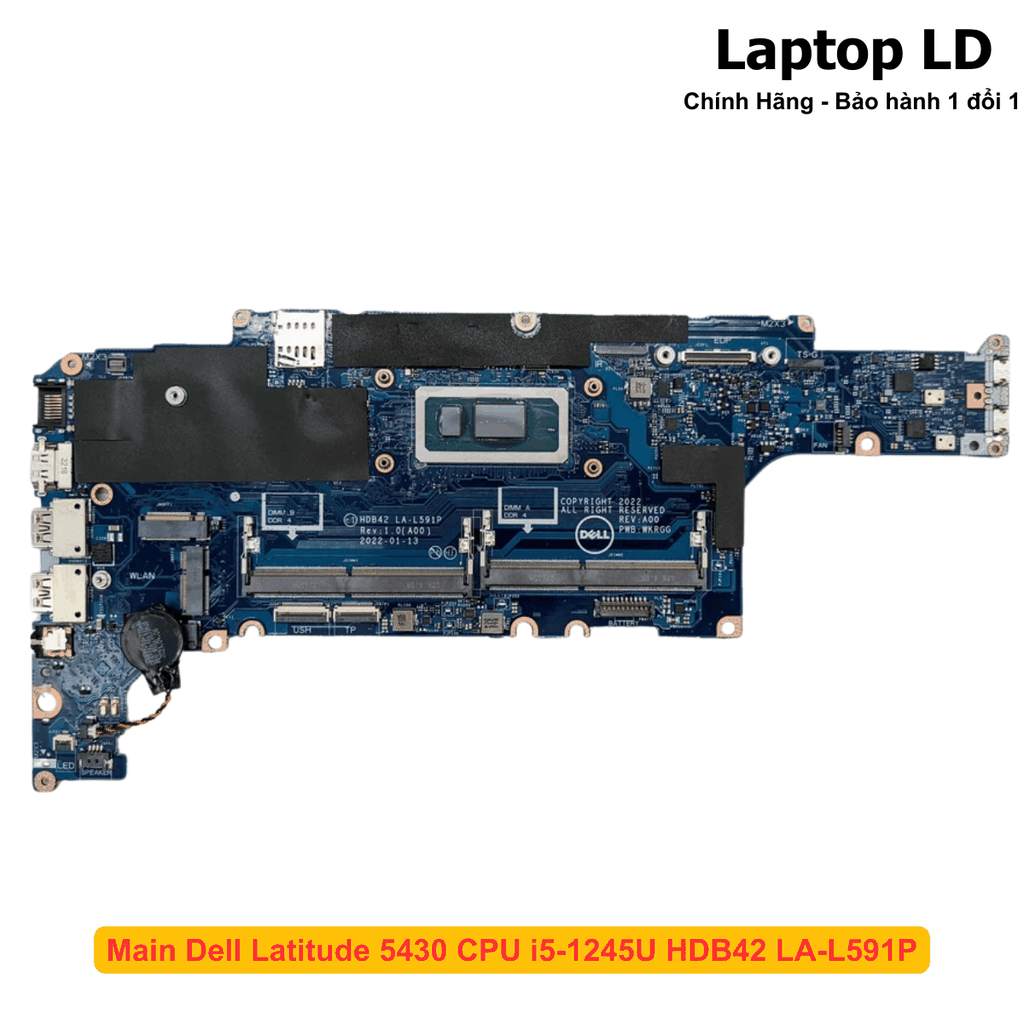

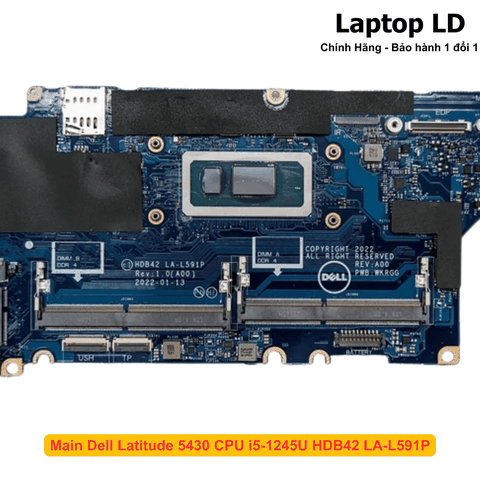

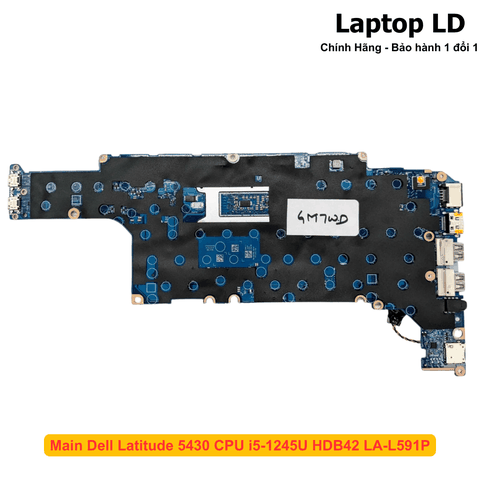

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 5430 i5-1245U LA-L591P
Ảnh thực tế giúp nhận biết CPU i5-1245U, hai khe RAM DDR4, khe SSD M.2 2230/2280, khe Wi-Fi, khe WWAN M.2 3042, mạch sạc USB-C, hai Thunderbolt 4, HDMI 2.0, LAN RJ-45 và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
LA-L591P có nhiều CPU và Dell DP/N theo lô. Để khóa đúng i5-1245U bản UMA, khách nên gửi đầy đủ ảnh tem và bo mạch, tránh nhầm i5-1235U, i7-1255U, i7-1265U hoặc revision khác.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Dell Latitude 5430 và Service Tag.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh board HDB42 LA-L591P, revision PCB và tem Dell DP/N.
- Ảnh khu vực CPU i5-1245U, hai khe RAM DDR4 và khe SSD M.2.
- Ảnh vùng GPU để xác nhận main UMA không có chip NVIDIA GPU rời và VRAM rời.
- Ảnh hai Thunderbolt 4, HDMI, USB-A, LAN RJ-45, audio và microSD.
- Ảnh đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, mất LAN/USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng LA-L591P, CPU i5-1245U và Dell DP/N.
- Xác nhận đúng bản UMA dùng Intel Iris Xe Graphics và không có GPU/VRAM rời.
- Tránh nhầm i5-1235U, i7-1265U hoặc board khác revision.
- Nhận diện đúng layout RAM, SSD, Wi-Fi, WWAN và cụm cổng.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, RAM, SSD, màn hình, card mạng hay bo I/O.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Latitude 5430 i5-1245U LA-L591P được báo theo đúng Dell DP/N, revision PCB, cấu hình GPU, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU dòng U, quạt, pin 41Wh hoặc 58Wh, RAM, SSD, Wi-Fi/WWAN, màn hình và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng LA-L591P và máy không vào nước, không chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, nguồn CPU, RAM hoặc LAN cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 5430, i5-1245U, LA-L591P, Dell DP/N và revision.
- Xác nhận main UMA không có chip NVIDIA GPU rời và VRAM rời trước khi giao/lắp.
- Kiểm tra sạc USB-C 60W/65W/90W tùy cấu hình, hai Thunderbolt 4, HDMI 2.0, LAN RJ-45, USB-A, microSD, RAM, SSD, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Latitude 5430 i5-1245U LA-L591P dùng cho máy nào?
Dòng máy phù hợp
- Dell Latitude 5430 màn hình 14 inch.
- CPU Intel Core i5-1245U onboard.
- Board HDB42 LA-L591P.
- Dell DP/N phải khớp tem main; thường gặp 0GM7WD/GM7WD hoặc 0260KT/260KT.
- Phiên bản UMA dùng Intel UHD Graphics, không có NVIDIA GPU rời.
- Hai khe RAM SO-DIMM DDR4-3200, hỗ trợ tối đa 64GB.
- Một khe SSD M.2 2230/2280 PCIe NVMe.
- Hai Thunderbolt 4, hai USB-A, HDMI 2.0, LAN RJ-45, audio và microSD.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1245U với các biến thể i5-1235U, i7-1255U hoặc i7-1265U cùng nền board.
- Không nhầm i5-1245U với i5-1235U, i7-1255U hoặc i7-1265U.
- Không bỏ qua Dell DP/N và revision PCB.
- Không chọn theo tên Latitude 5430 nếu chưa kiểm layout cổng và khe WWAN.
- Không dùng sai bo I/O, cáp WWAN hoặc cụm tản nhiệt giữa các revision cấu hình.
- Không kết luận lỗi main trước khi loại trừ sạc USB-C, RAM, SSD, màn hình và card Wi-Fi/WWAN.
- Không dùng sạc 65W cho tải nặng nếu máy yêu cầu adapter USB-C theo Service Tag.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Latitude 5430. | Nhầm với Latitude 5420 dùng CPU dòng U và board khác. |
| Board number | HDB42 LA-L591P. | Đặt theo tên máy nhưng không kiểm mã PCB và revision. |
| Dell DP/N | 0GM7WD / GM7WD hoặc 0260KT / 260KT thường gặp trên bản i5-1245U. | Nhầm DP/N của CPU khác hoặc revision khác. |
| CPU | Intel Core i5-1245U, 10 nhân, 12 luồng, Turbo tối đa 4.40GHz. | Nhầm i5-1235U, i7-1255U hoặc i7-1265U làm sai giá và cấu hình. |
| GPU | Intel Iris Xe Graphics tích hợp bản UMA. | Nhầm với main GPU rời không thuộc cấu hình board UMA này. |
| RAM | 2 khe SO-DIMM DDR4-3200, tối đa 64GB. | Tưởng RAM hàn hoặc chọn sai chuẩn RAM. |
| SSD | 1 khe M.2 2230/2280 PCIe Gen3/Gen4 x4 NVMe. | Nhầm có hai khe SSD hoặc dùng sai giá đỡ. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 Thunderbolt 4, HDMI 2.0, RJ-45, audio 3.5mm và microSD. | Bỏ sót LAN/microSD hoặc ghi sai số lượng USB-C. |
| Sạc | Adapter USB-C 60W, 65W hoặc 90W tùy cấu hình. | Dùng adapter thiếu công suất gây sạc chậm, tụt pin hoặc giảm hiệu năng. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem Dell DP/N, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

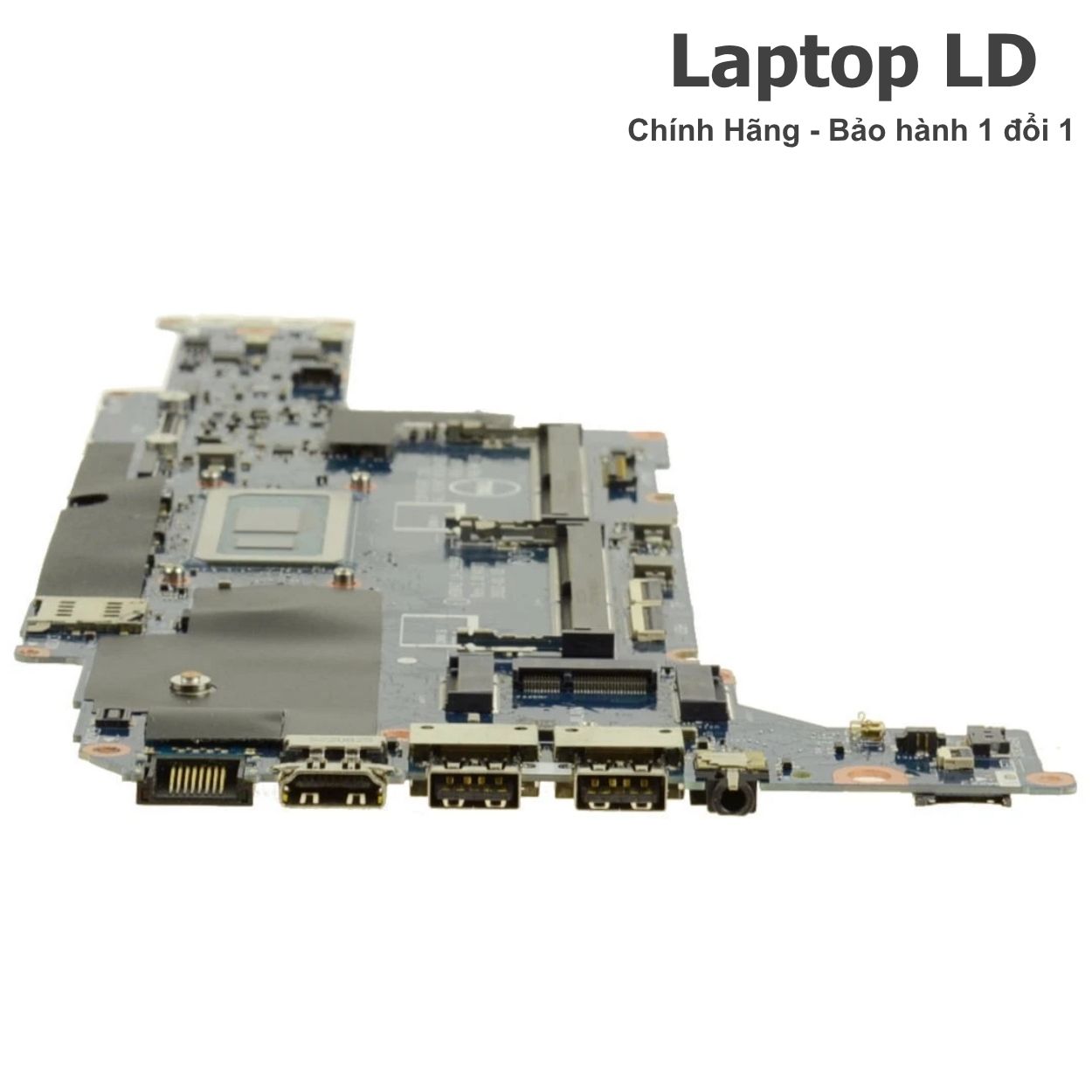

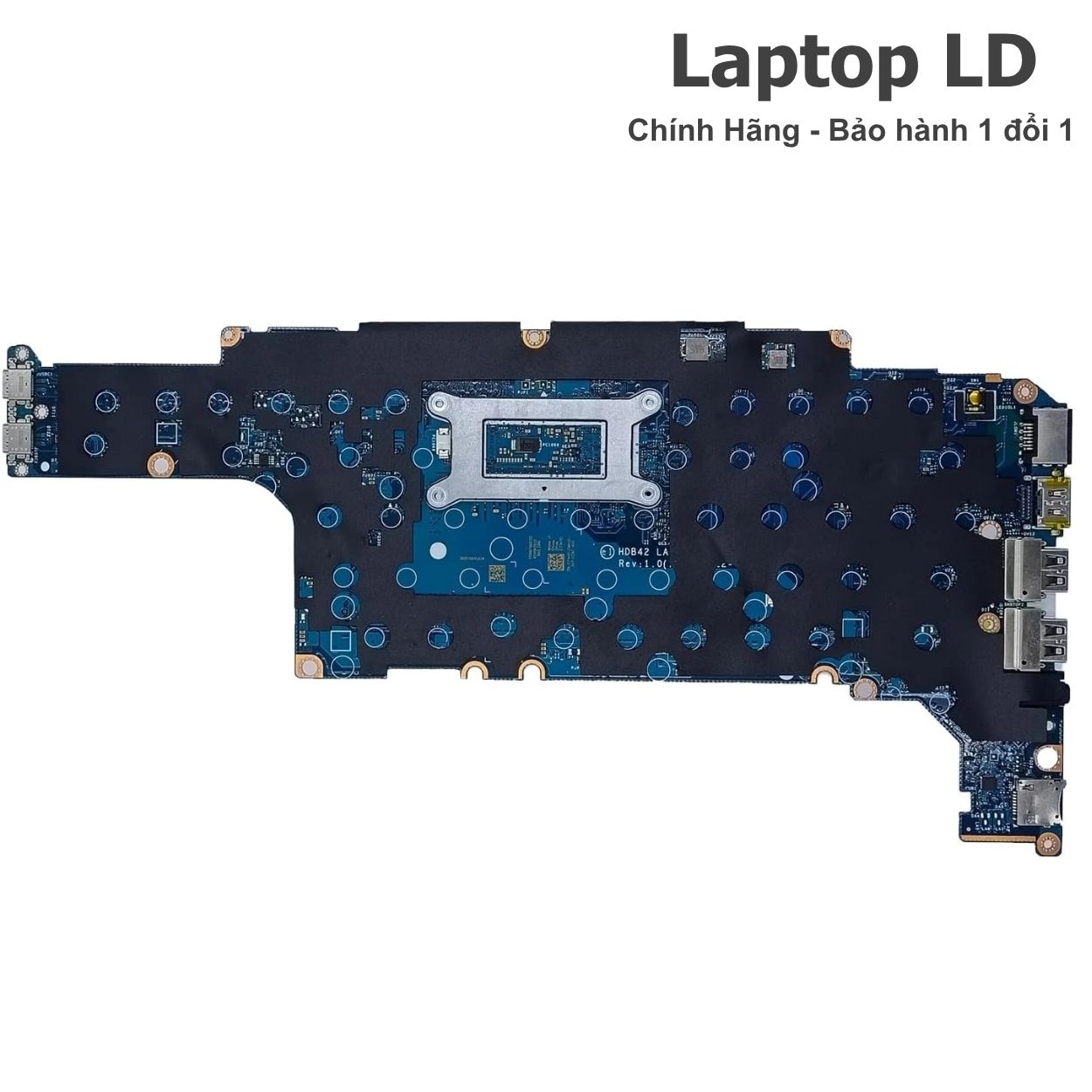

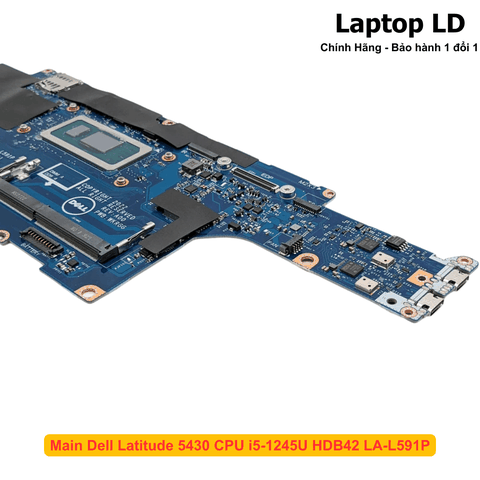

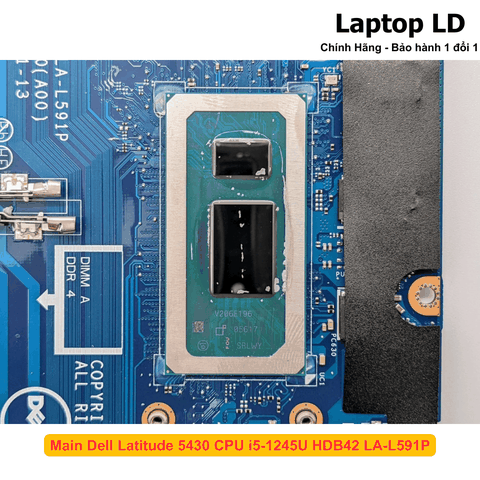

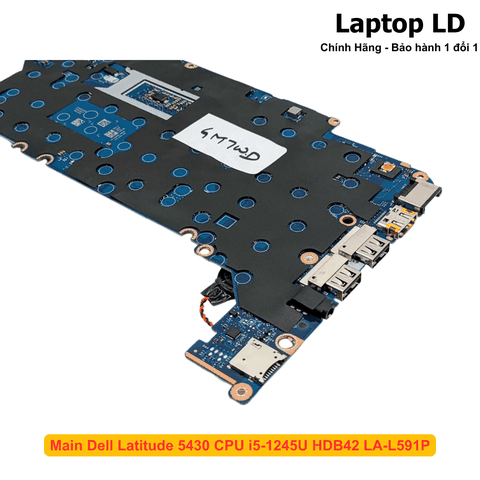

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Latitude 5430
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1245U, hai khe RAM DDR4-3200, khe SSD M.2 2230/2280, khe Wi-Fi/WWAN, hai Thunderbolt 4, HDMI 2.0, LAN RJ-45 và dấu hiệu main UMA không có chip NVIDIA/VRAM.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 5430
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc USB-C ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi tải CPU dòng U.
- Cổng USB-C nóng, chập sau khi dùng dock, hub hoặc cáp hỏng.
- Máy tự tắt khi cắm màn ngoài, LAN hoặc chạy tải cao.
- Nguồn chờ có nhưng không tạo đủ nguồn CPU, RAM hoặc chipset.
Lỗi khởi động, RAM và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn hình đen, quạt quay rồi dừng.
- Lỗi RAM hoặc khe SO-DIMM gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi đường PCIe.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi cổng, mạng và ngoại vi
- HDMI hoặc Thunderbolt không xuất hình.
- LAN RJ-45 mất kết nối, chập chờn hoặc không nhận card mạng.
- USB-A, microSD, audio, camera, mic, loa, bàn phím hoặc touchpad mất nhận.
- Wi-Fi/Bluetooth hoặc WWAN mất nhận do module, nguồn hoặc đường PCIe/USB.
- Máy nóng, quạt chạy mạnh hoặc tự giảm hiệu năng do tản nhiệt.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch sạc, LAN và bo mạch.
Nên sửa hay thay bo mạch Dell Latitude 5430?
Latitude 5430 dùng CPU dòng U, hai Thunderbolt 4 và hệ thống tản nhiệt công suất cao. Cần loại trừ sạc, pin, RAM, SSD, màn hình, card mạng và tản nhiệt trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, LAN, USB-A, microSD hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, CPU và RAM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn SSD hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1245U lỗi, không khởi tạo hoặc chập nguồn lõi.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải nặng.
- Chi phí sửa sâu gần bằng main thay thế đã được kiểm tra đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Latitude 5430 CPU i5-1245U board HDB42 LA-L591P bản UMA. Dell DP/N và revision phải xác nhận theo tem main thực tế.
| Tên sản phẩm | Main Dell Latitude 5430 CPU Intel Core i5-1245U board HDB42 LA-L591P |
|---|---|
| Dòng máy tương thích | Dell Latitude 5430 |
| Board number | HDB42 LA-L591P |
| Dell DP/N | 0GM7WD / GM7WD hoặc 0260KT / 260KT thường gặp; bắt buộc đối chiếu tem trắng trên main |
| CPU | Intel Core i5-1245U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.40GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel Iris Xe Graphics tích hợp bản UMA, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời và VRAM rời trên board này |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200, hỗ trợ tối đa 64GB; mỗi khe hỗ trợ 4GB, 8GB, 16GB hoặc 32GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2230/2280 PCIe NVMe; hỗ trợ SSD Gen3 x4 và Gen4 x4, tối đa 2TB với SSD M.2 2280 Gen4 |
| Khe trên main | 2 khe RAM SO-DIMM, 1 khe SSD M.2 2230/2280, 1 khe M.2 2230 Wi-Fi/Bluetooth, kết nối WWAN tùy cấu hình, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps, trong đó một cổng có PowerShare; 2 Thunderbolt 4/USB4 có DisplayPort Alt Mode và Power Delivery; 1 HDMI 2.0, 1 LAN RJ-45, 1 audio 3.5mm và 1 khe microSD |
| Màn hình tương thích | 14 inch; có tùy chọn HD 1366×768 hoặc FHD 1920×1080, cảm ứng hoặc không cảm ứng, 60Hz tùy Service Tag |
| Pin | Pin 3 cell 41Wh hoặc 4 cell 58Wh; có bản ExpressCharge Boost hoặc Long Cycle Life tùy cấu hình |
| Sạc | Adapter Dell USB-C 60W, 65W hoặc 90W tùy cấu hình; đối chiếu Service Tag và adapter gốc |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc Dell 90W, kiểm từng cổng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi quá trình đàm phán PD. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, thử từng thanh/khe RAM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, thử từng thanh, đổi khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| LAN/USB-C mất kết nối | Cổng, linh kiện bảo vệ, controller, driver, BIOS hoặc nguồn I/O. | Thử cáp/thiết bị khác, kiểm cổng, nguồn và nhận diện trong hệ điều hành. |
| Máy nóng hoặc tự tắt | Bụi, quạt, keo tản, heatpipe, nguồn CPU hoặc tải nền. | Vệ sinh, thay keo, kiểm quạt, nhiệt độ và công suất khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, LAN, USB-C, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 60W/65W/90W tùy cấu hình, hai Thunderbolt 4, RAM, SSD, màn hình, HDMI, LAN, USB-A, microSD, Wi-Fi/WWAN và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, LAN, USB-C, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc 90W, pin, RAM, SSD, BIOS, màn hình, LAN, Wi-Fi/WWAN và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Latitude 5430, i5-1245U, LA-L591P, bản UMA, Dell DP/N và revision PCB.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng, LAN và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch LA-L591P đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Dell Latitude 5430 nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc/dock không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-L591P có CPU hàn, nhiều cổng USB-C và đầu cáp mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main LA-L591P dùng cho model nào?
Dùng cho Dell Latitude 5430, nhưng phải kiểm đúng CPU i5-1245U, bản UMA, Dell DP/N và revision PCB.
CPU i5-1245U có bao nhiêu nhân và luồng?
Intel Core i5-1245U có 10 nhân, 12 luồng, Turbo tối đa 4.40GHz và 12MB cache.
Main này có NVIDIA GPU rời không?
Không. LA-L591P trong bài là bản UMA dùng Intel UHD Graphics và không có chip NVIDIA/VRAM rời.
RAM có nâng cấp được không?
Có. Máy dùng hai khe SO-DIMM DDR4-3200 và Dell công bố hỗ trợ tối đa 64GB.
Máy dùng SSD nào?
Máy dùng một SSD M.2 PCIe NVMe, hỗ trợ kích thước 2230 hoặc 2280; có tùy chọn Gen3 x4 và Gen4 x4.
Máy có bao nhiêu cổng Thunderbolt 4?
Máy có hai cổng Thunderbolt 4 hỗ trợ USB4, DisplayPort Alt Mode và Power Delivery.
Máy có LAN và khe thẻ nhớ không?
Có. Latitude 5430 có một cổng RJ-45 Ethernet và một khe microSD.
Sạc chuẩn của bản UMA bao nhiêu watt?
Dell công bố adapter USB-C 60W, 65W hoặc 90W tùy cấu hình; cần đối chiếu Service Tag.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc Windows yêu cầu Recovery Key cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
