Thay main Dell Latitude 5340 i5-1335U 213192-1 đúng mã
Đúng board 213192-1, CPU Intel Core i5-1335U, RAM 16GB LPDDR5 onboard và đồ họa Intel Iris Xe tích hợp. Laptop LD hỗ trợ đối chiếu Service Tag, Dell DP/N 0MMVR3, revision PCB, kiểu máy laptop hay 2-in-1, SSD M.2 2230, hai cổng Thunderbolt 4, HDMI 2.0, USB-A, Wi-Fi/WWAN và các đầu cáp trước khi sửa hoặc thay bo mạch.
- CPU i5-1335U
- Board 213192-1
- DP/N 0MMVR3
- RAM 16GB onboard
- Intel Iris Xe
- 2 Thunderbolt 4
- SSD M.2 2230 Gen4
Xác thực kỹ thuật: thông tin nền được Trung Tâm Laptop LD rà soát theo tài liệu Dell Latitude 5340, thông số Intel Core i5-1335U và mã PCB 213192-1. Cấu hình 213192-1 i5-1335U 16GB thường gặp Dell DP/N 0MMVR3; revision PCB, Service Tag và layout đầu cáp vẫn phải đối chiếu trực tiếp trên main trước khi giao hoặc lắp.

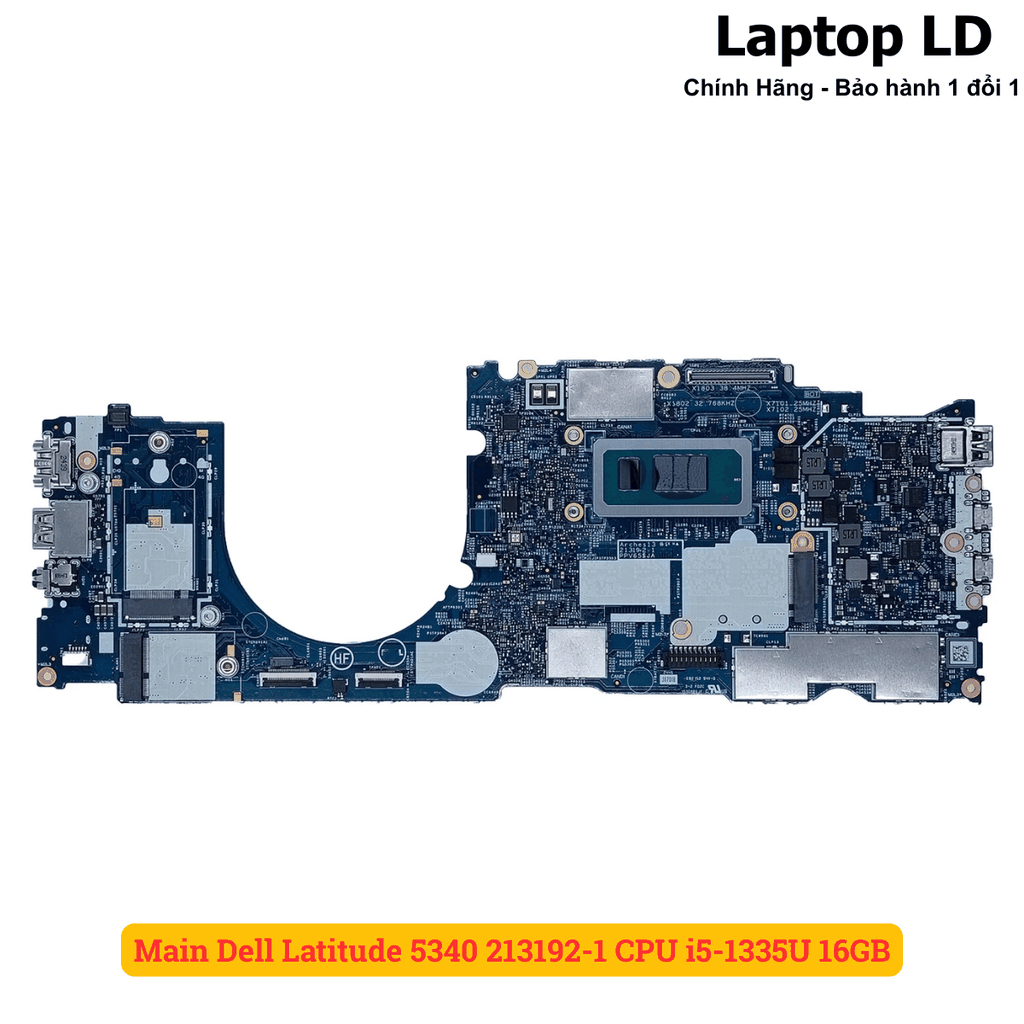

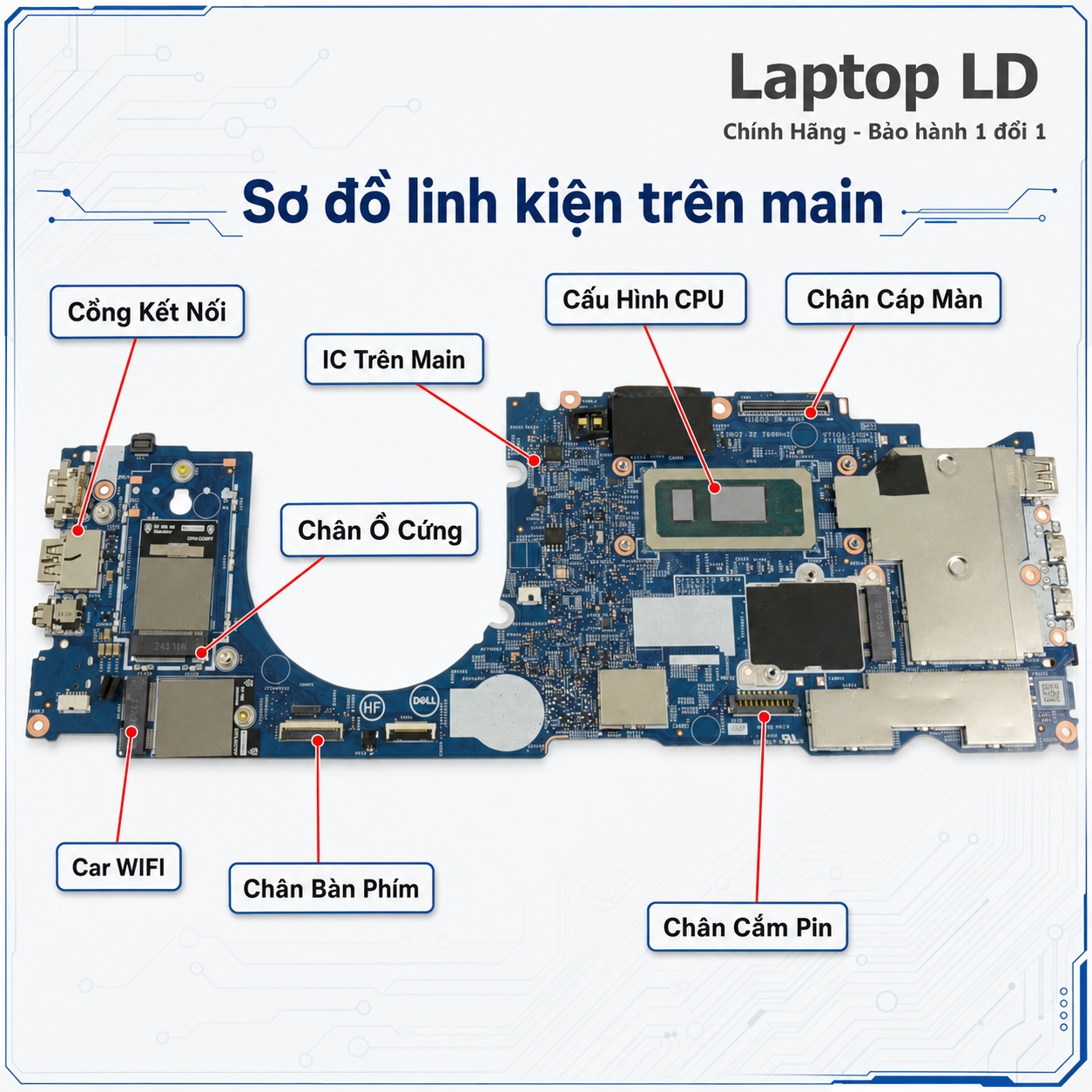

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 5340 i5-1335U 213192-1
Ảnh vị trí linh kiện giúp nhận biết CPU i5-1335U, cụm RAM LPDDR5 hàn, khe SSD M.2 2230, card Wi-Fi, vị trí WWAN tùy cấu hình, mạch sạc USB-C, hai cổng Thunderbolt 4, HDMI 2.0, USB-A và các đầu cáp quan trọng.
Cần gửi gì để Laptop LD báo đúng main?
Latitude 5340 có nhiều CPU, dung lượng RAM hàn, tùy chọn laptop/2-in-1, WWAN và Dell DP/N khác nhau. Khách nên gửi đủ thông tin để tránh chọn đúng hình dáng nhưng sai cấu hình hoặc đầu cáp.
Thông tin nên gửi trước
- Ảnh Service Tag hoặc tem đáy máy có model Dell Latitude 5340.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ mã PCB 213192-1, revision và tem Dell DP/N 0MMVR3.
- Ảnh khu vực CPU i5-1335U, cụm RAM onboard và khe SSD M.2 2230.
- Cho biết máy dạng laptop thường hay Latitude 5340 2-in-1 cảm ứng.
- Ảnh hai cổng Thunderbolt 4, HDMI 2.0, hai USB-A và jack audio.
- Ảnh đầu cáp màn hình, pin, quạt, bàn phím, touchpad, camera, loa, Wi-Fi và WWAN nếu có.
- Mô tả lỗi thực tế: không nguồn, không sạc, treo logo, lỗi RAM, không nhận SSD, mất cổng, lỗi hình hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng CPU i5-1335U và RAM 16GB hàn onboard.
- Tránh nhầm board i3-1315U, i5-1345U vPro hoặc i7-1365U vPro.
- Phân biệt đúng bản laptop thường với 2-in-1 theo đầu cáp và option máy.
- Đối chiếu đúng Dell DP/N 0MMVR3, revision, WWAN, smart card và các đầu cáp tùy chọn.
- Nhận diện lỗi nằm ở main, sạc USB-C, pin, SSD, màn hình, card Wi-Fi/WWAN hay cụm ngoại vi.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Latitude 5340 i5-1335U 213192-1 được cập nhật theo Dell DP/N 0MMVR3, RAM 16GB onboard, revision PCB, tình trạng bo mạch, nguồn hàng và gói bảo hành. Khách gửi ảnh tem main để nhận báo giá đúng cấu hình.
Công lắp
Khi thay tại Laptop LD, máy được đưa về Service Mode hoặc ngắt pin đúng quy trình, kiểm tra SSD, Wi-Fi/WWAN, tản nhiệt, cáp màn, bàn phím, touchpad, camera và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Gói bảo hành mở rộng được áp dụng theo tình trạng main và thỏa thuận tại thời điểm mua.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng board 213192-1, Dell DP/N 0MMVR3 và revision tương ứng. Máy vào nước, chập Thunderbolt, lỗi nguồn nhiều tầng, hỏng RAM hàn hoặc từng sửa nhiều lần cần thêm thời gian khoanh vùng.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 5340, board 213192-1, CPU i5-1335U, RAM 16GB và Dell DP/N 0MMVR3.
- Kiểm tra nguồn, sạc USB-C, hai Thunderbolt 4, HDMI 2.0, hai USB-A, audio, RAM onboard, SSD M.2 2230, Wi-Fi, Bluetooth, camera, bàn phím, touchpad và nhiệt độ.
- Không thay chéo bản CPU/RAM hoặc laptop/2-in-1 khi chưa xác minh đầu cáp và Service Tag.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Latitude 5340 i5-1335U 213192-1 dùng cho máy nào?
Dòng máy phù hợp
- Dell Latitude 5340 khi trùng Service Tag, layout và Dell DP/N.
- CPU Intel Core i5-1335U onboard.
- Board number 213192-1 đúng revision thực tế.
- Cấu hình sản phẩm đang mô tả dùng RAM 16GB LPDDR5 onboard, không có khe RAM rời.
- Đồ họa Intel Iris Xe tích hợp, không có GPU rời hoặc VRAM riêng.
- Một khe SSD M.2 2230 PCIe NVMe Gen4 x4.
- Hai cổng Thunderbolt 4/USB4, hai USB-A, HDMI 2.0 và jack audio 3.5mm.
- Có thể có Wi-Fi, WWAN/nano-SIM, smart card hoặc NFC tùy cấu hình; cần đối chiếu main và vỏ máy thực tế.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-1335U với i3-1315U, i5-1345U vPro hoặc i7-1365U vPro.
- Không nhầm RAM 16GB với board RAM 8GB hoặc 32GB onboard.
- Không mặc định main laptop thường và main 2-in-1 thay chéo được khi chưa kiểm đầu cáp.
- Không nhầm board 213192-1 với mã PCB gần giống hoặc revision khác.
- Không chọn theo hình dáng vì Dell DP/N, WWAN, smart card và option camera có thể khác.
- Không ghi có khe RAM SO-DIMM vì Latitude 5340 dùng RAM hàn onboard.
- Không ghi khe SD vì dòng máy này không có đầu đọc thẻ nhớ tích hợp.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Latitude 5340. | Nhầm sang Latitude 5330, 5350 hoặc main có layout gần giống. |
| Board number | 213192-1 và đúng revision. | Chỉ nhìn hình dáng mà bỏ qua mã PCB hoặc revision. |
| Dell DP/N | 0MMVR3 cho cấu hình i5-1335U 16GB; vẫn kiểm tem trắng và revision thực tế. | Nhận board đúng PCB nhưng sai CPU, RAM, WWAN hoặc tùy chọn đầu cáp. |
| CPU | Intel Core i5-1335U, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, tối đa 4.6GHz. | Nhầm sang i5-1345U vPro hoặc i7-1365U làm sai giá và cấu hình. |
| GPU | Intel Iris Xe Graphics tích hợp, dùng chung RAM hệ thống. | Ghi nhầm có VGA rời hoặc VRAM riêng. |
| RAM | 16GB LPDDR5 onboard, dual-channel, không nâng cấp bằng SO-DIMM. | Tưởng có khe RAM rời hoặc đặt nhầm board 8GB/32GB. |
| SSD | 1 khe M.2 2230 PCIe NVMe Gen4 x4. | Nhầm M.2 2280 hoặc tưởng có hai khe SSD. |
| Cổng ngoài | 2 USB-A 3.2 Gen 1, 2 Thunderbolt 4, 1 HDMI 2.0, 1 jack audio; không khe SD. | Bỏ sót một USB-A, ghi sai HDMI hoặc thêm đầu đọc thẻ không có. |
| Sạc | USB-C Power Delivery; Dell có các adapter 60W, 65W hoặc 100W tùy cấu hình. | Dùng củ/cáp không đủ công suất hoặc không hỗ trợ PD ổn định. |
| Kiểu máy | Laptop thường hoặc 2-in-1 phải đối chiếu Service Tag, đầu cáp và option thực tế. | Mua theo tên Latitude 5340 nhưng không kiểm cáp màn/cảm ứng và option vỏ. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp Service Tag, Dell DP/N 0MMVR3, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

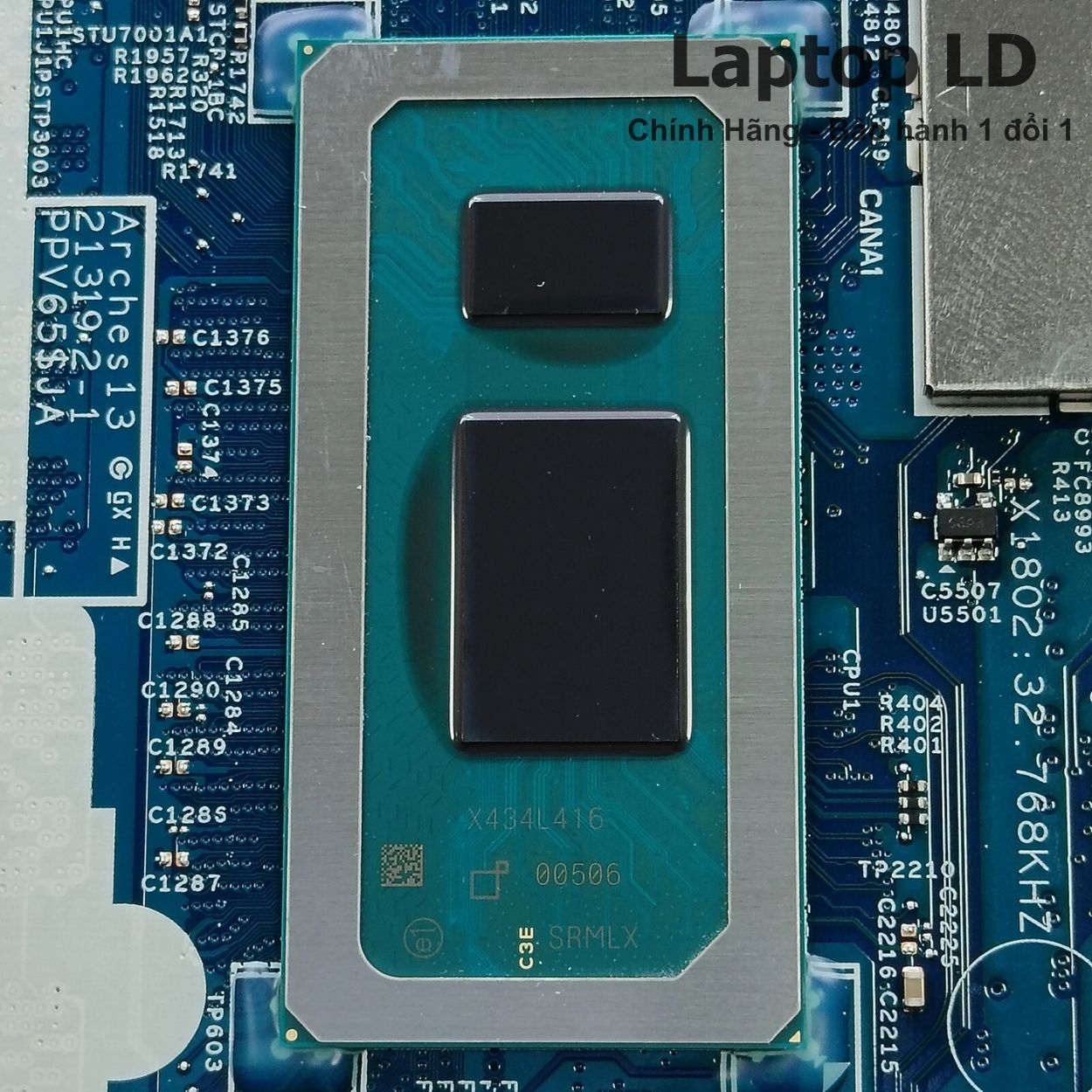

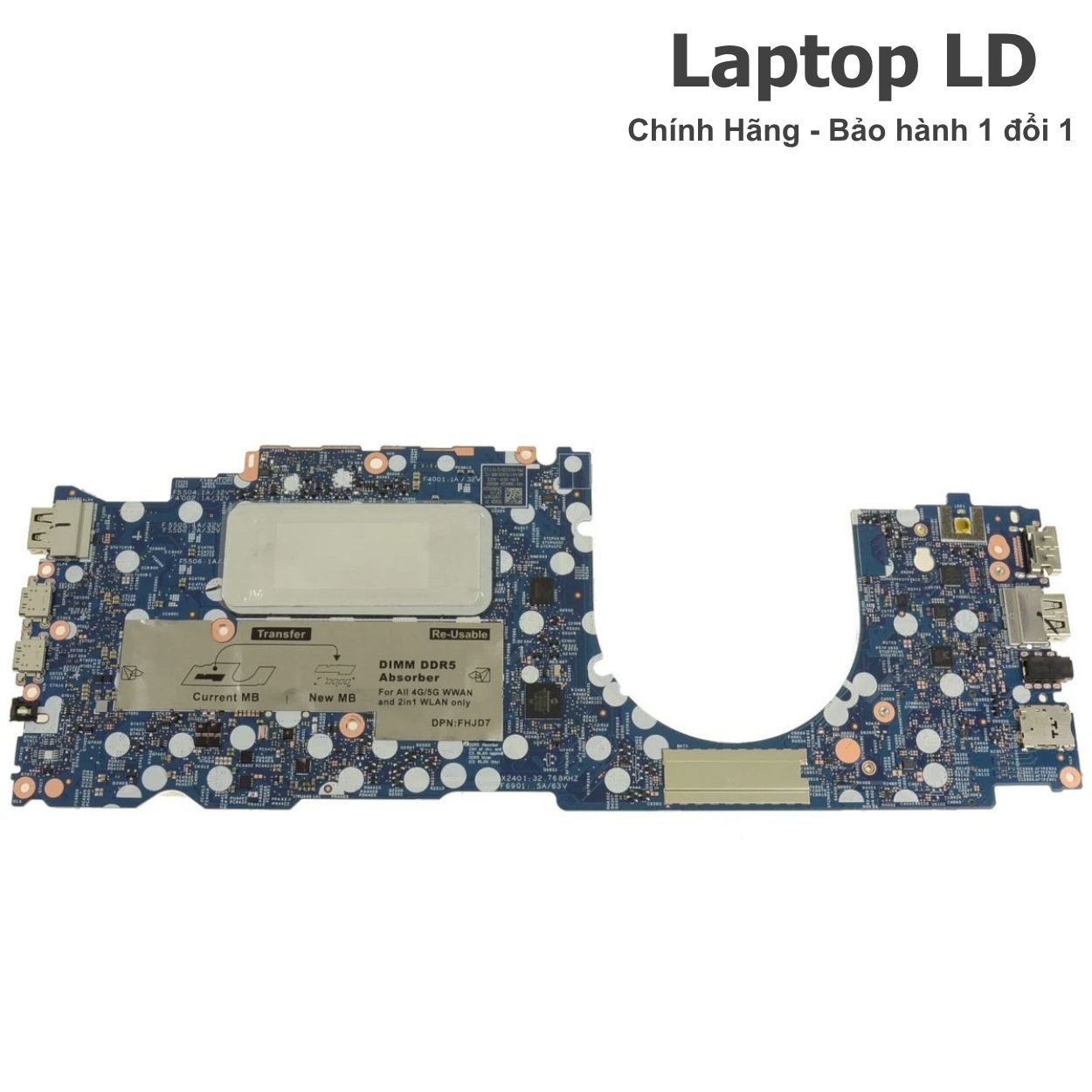

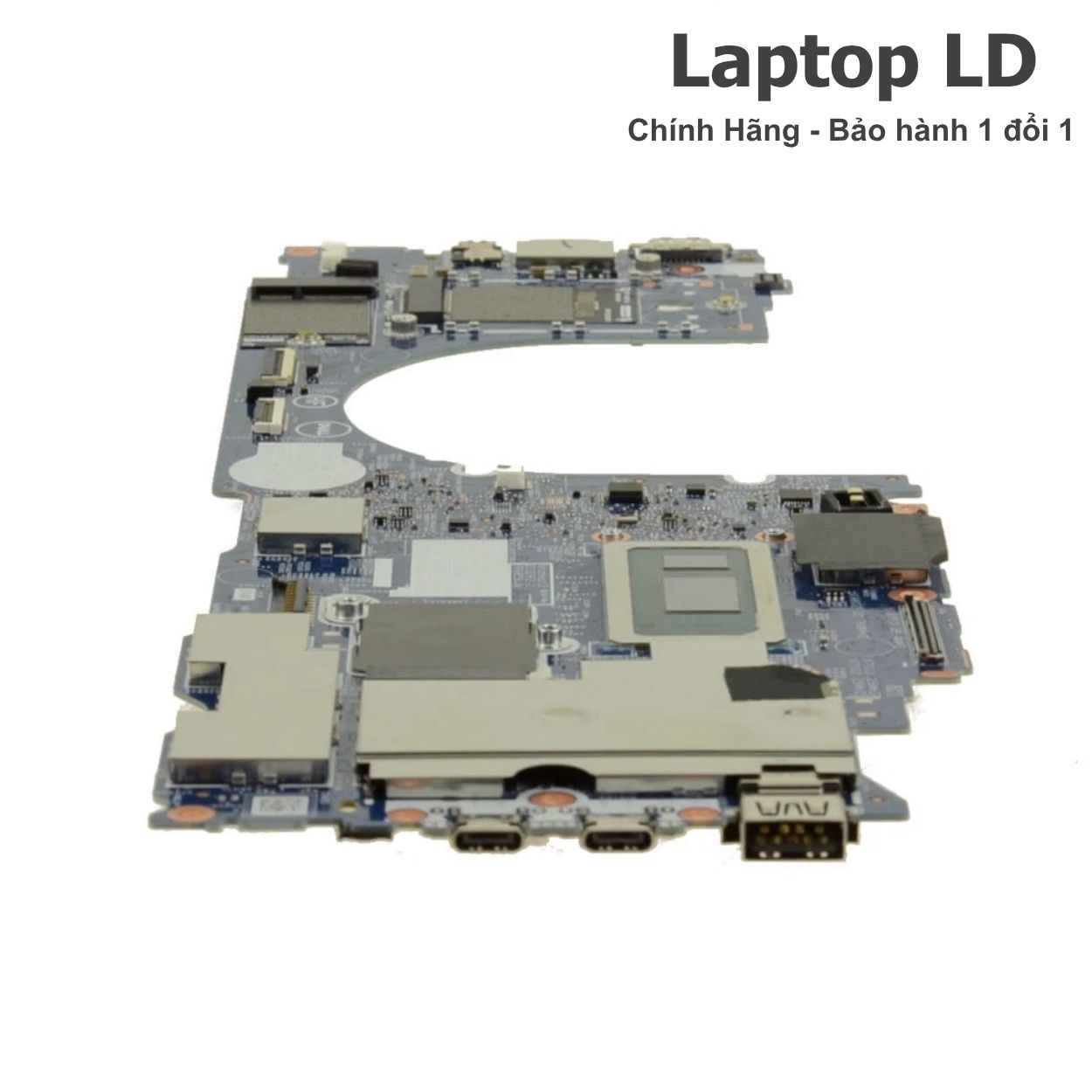

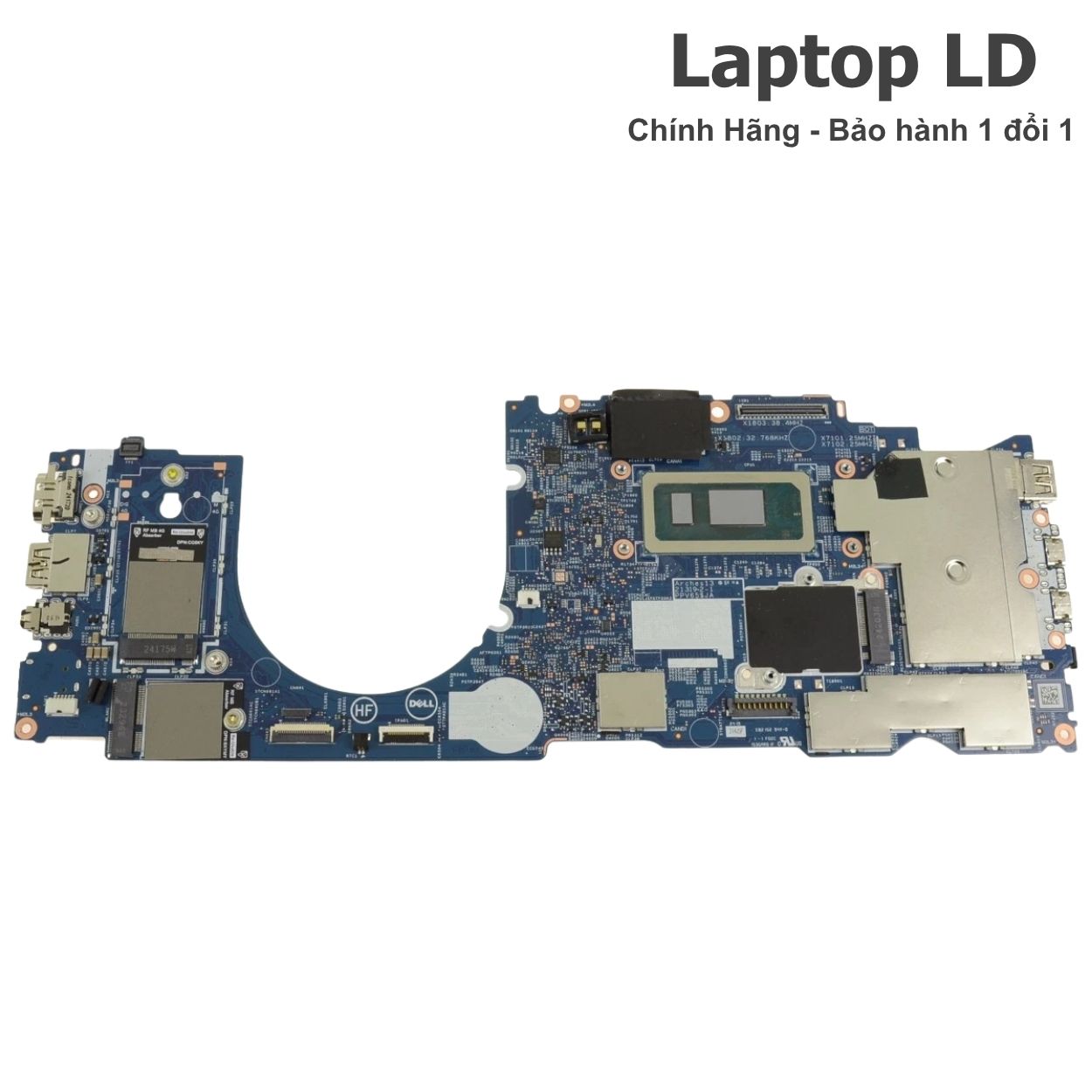

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Latitude 5340 213192-1
Nhóm ảnh này giúp đối chiếu đúng CPU i5-1335U, RAM 16GB LPDDR5 onboard, khe SSD M.2 2230, card Wi-Fi, vị trí WWAN tùy chọn và cụm Thunderbolt 4, HDMI, USB-A trên board 213192-1.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 5340
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, đèn pin/sạc không sáng hoặc nháy mã lỗi.
- Không nhận sạc ở một hoặc cả hai cổng Thunderbolt 4.
- Báo sạc nhưng pin không tăng, tụt pin khi chạy tải hoặc dùng dock.
- Cổng USB-C nóng, lỏng, chập sau khi dùng hub/dock/cáp lỗi.
- Máy tự tắt, treo hoặc mất thiết bị khi cắm dock Thunderbolt.
- Có nguồn chờ nhưng không tạo đủ nguồn CPU, RAM hoặc PCH.
Lỗi khởi động, RAM hàn và SSD
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Có nguồn nhưng màn đen, quạt quay rồi dừng hoặc báo LED chẩn đoán.
- Lỗi RAM onboard có thể gây không POST, xanh màn hoặc treo ngẫu nhiên.
- Không nhận SSD M.2 2230 dù ổ đã kiểm tra tốt.
- Mất ổ sau sleep, lỗi BitLocker/BIOS hoặc đường PCIe không ổn định.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi hình ảnh, cổng và ngoại vi
- Màn hình chớp, sọc, mất hình hoặc chỉ xuất được màn ngoài.
- HDMI 2.0 hoặc Thunderbolt 4 không xuất hình.
- Một trong hai USB-A không nhận thiết bị hoặc PowerShare chập chờn.
- Wi-Fi, Bluetooth, WWAN, smart card hoặc camera mất nhận.
- Bàn phím, touchpad, loa, mic hoặc cảm ứng mất đồng thời.
- Máy vào nước cạnh cổng gây oxy hóa mạch sạc và đường tín hiệu.
Nên sửa hay thay bo mạch Dell Latitude 5340?
Latitude 5340 dùng RAM hàn, sạc qua USB-C và nhiều option doanh nghiệp. Việc kiểm tra cần tách rõ lỗi sạc, pin, SSD, màn hình, Wi-Fi/WWAN, dock và bo mạch trước khi quyết định.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở cổng USB-C, HDMI, USB-A, jack audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại, chưa có dấu hiệu hỏng CPU hoặc RAM hàn.
- Không nhận SSD do socket, nguồn 3.3V hoặc linh kiện đường PCIe.
- Lỗi màn do đầu cáp eDP, nguồn panel hoặc tiếp xúc cáp.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM LPDDR5 onboard lỗi nhiều chip, lỗi bus hoặc không POST kéo dài.
- Chập nặng hai cổng Thunderbolt, mạch PD và nguồn chính cùng lúc.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi tải hoặc dùng dock.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Dell Latitude 5340 CPU i5-1335U board 213192-1, Dell DP/N 0MMVR3; revision vẫn phải đối chiếu trên main thực tế.
| Tên sản phẩm | Main Dell Latitude 5340 CPU Intel Core i5-1335U board 213192-1 |
|---|---|
| Dòng máy tương thích | Dell Latitude 5340; cần đối chiếu Service Tag, kiểu laptop/2-in-1, Dell DP/N và đầu cáp thực tế |
| Dell DP/N | 0MMVR3 cho cấu hình board 213192-1, CPU i5-1335U, RAM 16GB; kiểm tra lại tem trắng và revision trước khi giao hoặc lắp |
| Board number | 213192-1, cần đúng revision PCB |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4.6GHz, 12MB Intel Smart Cache, công suất cơ bản 15W |
| GPU / VGA | Intel Iris Xe Graphics tích hợp, dùng chung bộ nhớ hệ thống; không có GPU rời và VRAM riêng |
| RAM | 16GB LPDDR5 onboard, dual-channel, 4800 MT/s theo nền tảng Dell; không có khe RAM rời và không nâng cấp bằng SO-DIMM |
| Ổ cứng | 1 khe M.2 2230 PCIe NVMe Gen4 x4; Dell công bố tùy chọn từ 256GB đến 2TB theo loại SSD |
| Khe trong máy | 1 khe M.2 2230 cho SSD, 1 khe M.2 2230 cho card Wi-Fi/Bluetooth; WWAN tùy cấu hình máy |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps (một cổng PowerShare), 2 Thunderbolt 4/USB4 40Gbps hỗ trợ DisplayPort 1.4 và Power Delivery, 1 HDMI 2.0, 1 jack audio 3.5mm; không khe thẻ nhớ |
| Mạng và kết nối | Wi-Fi 6/6E và Bluetooth tùy card; có tùy chọn WWAN/nano-SIM trên một số cấu hình |
| Sạc | USB-C Power Delivery; Dell cung cấp adapter 60W, 65W hoặc 100W tùy cấu hình |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói mở rộng áp dụng theo thỏa thuận. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử sạc/cáp PD chuẩn, từng cổng Thunderbolt, ngắt pin, kiểm dòng chờ và mã LED. |
| Chỉ một cổng USB-C nhận sạc | Hỏng cổng, IC bảo vệ, controller PD hoặc đường CC của cổng còn lại. | Đổi cáp/củ sạc, đo VBUS/CC, kiểm trở kháng và quá trình đàm phán PD. |
| Báo sạc nhưng tụt pin | Sạc thiếu công suất, cáp kém, pin chai, mạch PD giới hạn hoặc nguồn CPU bất ổn. | Đọc công suất nhận, kiểm sức khỏe pin, chạy tải và theo dõi dòng vào. |
| Treo logo hoặc khởi động lặp | BIOS, RAM onboard, SSD, nguồn CPU/PCH hoặc thiết bị ngoại vi. | Tháo SSD, reset BIOS, kiểm nguồn RAM/CPU và theo dõi mã chẩn đoán. |
| Không nhận SSD M.2 2230 | SSD lỗi, socket, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket, kiểm chân tiếp xúc và nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel, cáp màn và trình tự POST. |
| HDMI hoặc Thunderbolt không xuất hình | Cổng, linh kiện bảo vệ, retimer/controller, driver, BIOS hoặc đường DisplayPort. | Thử nhiều màn/cáp, kiểm từng cổng, đo nguồn cổng và xác nhận thiết bị trong hệ điều hành. |
| Xanh màn hoặc treo khi tải | RAM onboard, nguồn CPU, nhiệt độ, SSD, BIOS hoặc driver. | Kiểm bộ nhớ, SSD, nhiệt độ, quạt, keo tản và nguồn khi chạy tải. |
| Máy vào nước | Oxy hóa mạch PD, cổng, bàn phím, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

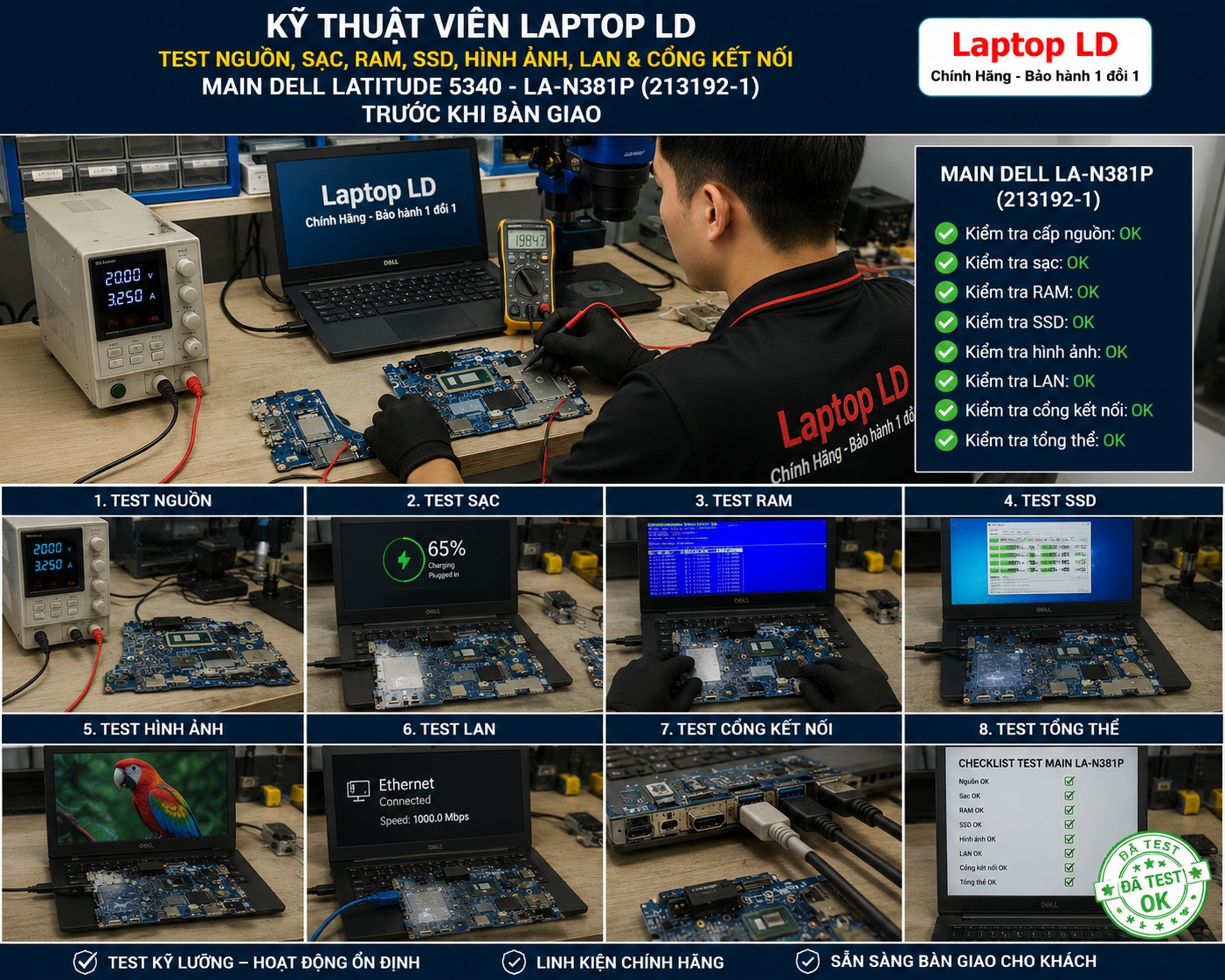

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C, hai Thunderbolt 4, RAM onboard, SSD M.2 2230, hình ảnh, HDMI, USB-A, Wi-Fi/Bluetooth và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc, màn hình, cổng, SSD, lịch sử vào nước/sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test sạc USB-C, pin, SSD M.2 2230, RAM onboard, BIOS, màn hình, Wi-Fi/WWAN và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh Latitude 5340, Service Tag, Dell DP/N, CPU i5-1335U, RAM 16GB, board 213192-1 và revision.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian và điều kiện bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Đưa máy về Service Mode/ngắt pin, tháo tản đúng thứ tự, vệ sinh, tra keo và test CPU, RAM, SSD, hình ảnh, cổng, mạng, pin, nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn dùng sạc/cáp USB-C PD cùng dock phù hợp.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch 213192-1 đã thay theo điều kiện ghi trên phiếu bảo hành. Xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gói bảo hành mở rộng
Khách có thể chọn gói bảo hành dài hơn nếu sản phẩm và tình trạng bo mạch đủ điều kiện tại thời điểm mua.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, chập cháy do sạc/dock không phù hợp, cong gãy cổng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm điều kiện đổi, trường hợp hỗ trợ và trường hợp không thuộc bảo hành.

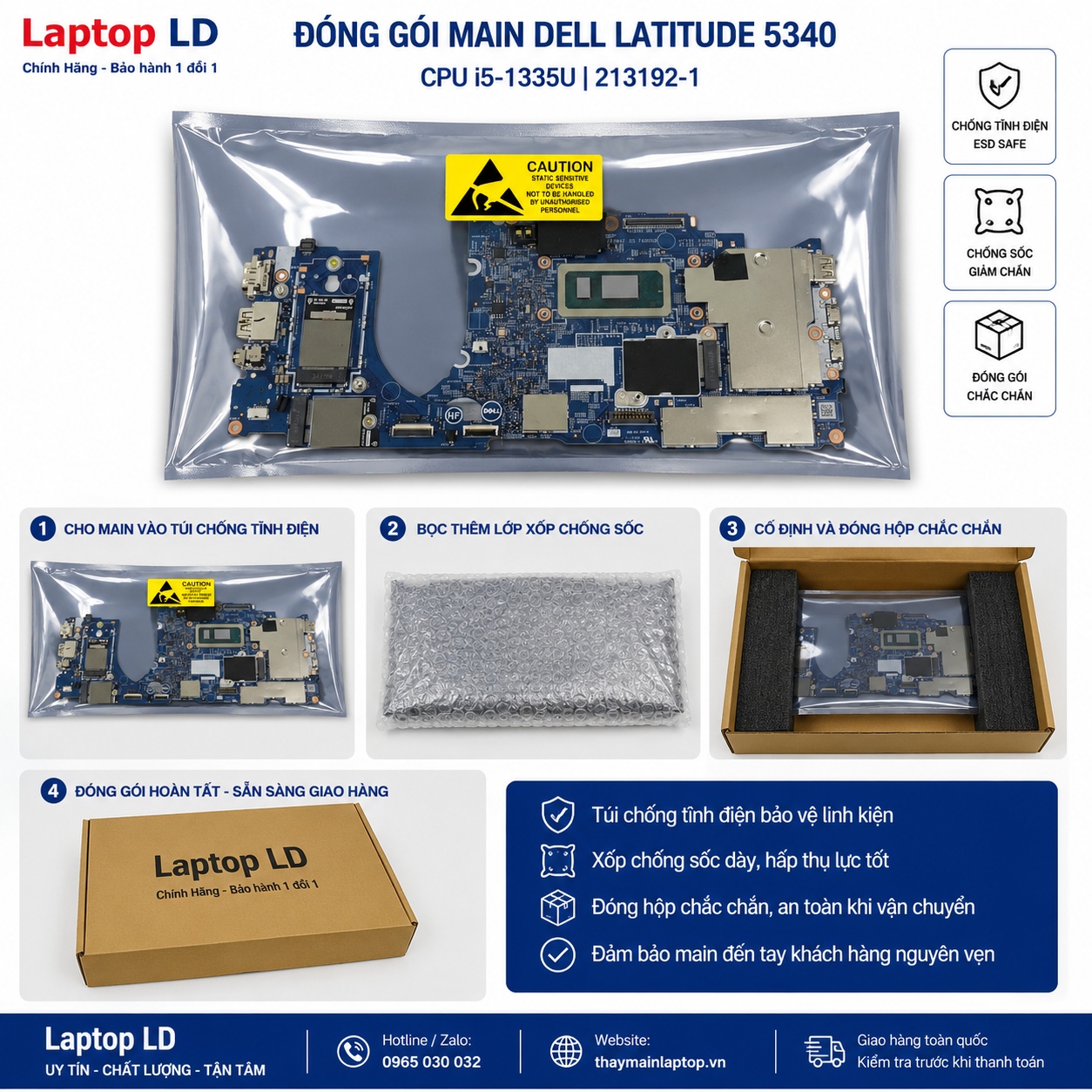

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main Latitude 5340 tích hợp CPU và RAM hàn, có nhiều cổng mảnh nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng và hộp cứng chống cong bo khi vận chuyển.
Câu hỏi thường gặp
Main 213192-1 dùng cho model nào?
Main dùng cho Dell Latitude 5340 khi trùng CPU, RAM onboard, Dell DP/N, revision, Service Tag và layout đầu cáp thực tế.
CPU i5-1335U có bao nhiêu nhân và luồng?
Intel Core i5-1335U có 10 nhân gồm 2 P-core và 8 E-core, 12 luồng, Turbo tối đa 4.6GHz và 12MB cache.
Main này có VGA rời không?
Không. Cấu hình dùng Intel Iris Xe Graphics tích hợp và chia sẻ RAM hệ thống, không có GPU rời hoặc VRAM riêng.
RAM có nâng cấp được không?
Không. Main trong bài có 16GB LPDDR5 hàn trực tiếp, không có khe SO-DIMM; muốn đổi dung lượng phải thay sang board có RAM onboard khác và đúng Dell DP/N.
Latitude 5340 dùng SSD nào?
Máy dùng một SSD M.2 2230 PCIe NVMe Gen4 x4. Dell công bố các tùy chọn từ 256GB đến 2TB tùy loại SSD.
Máy có Thunderbolt và HDMI không?
Có. Latitude 5340 có hai Thunderbolt 4/USB4 hỗ trợ DisplayPort 1.4 và Power Delivery, cùng một cổng HDMI 2.0.
Máy có khe thẻ SD không?
Không. Dell Latitude 5340 không có đầu đọc thẻ nhớ tích hợp; một số cấu hình có nano-SIM cho WWAN.
Sạc chuẩn của máy là bao nhiêu watt?
Dell liệt kê adapter USB-C 60W, 65W hoặc 100W tùy cấu hình. Khi thay main nên dùng củ và cáp PD chuẩn, đủ công suất.
Thay main có làm mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 2230 nên thay main thường không xóa dữ liệu. Trường hợp BitLocker, SSD lỗi hoặc hệ điều hành yêu cầu khóa khôi phục cần xử lý riêng.
Bảo hành và giao hàng thế nào?
Bo mạch được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
