Thông tin main nhanh
Đối chiếu nhanh model, mã main và cấu hình chính
- Dòng máy
- Dell Latitude 5289 / 7389 2-in-1
- Mã main
- LA-E111P · Rev 1.0 (A00)
- CPU
- Intel Core i7-7600U vPro ·
- GPU / VGA
- Intel HD Graphics 620 tích hợp
- RAM
- 16GB LPDDR3-1866 onboard
- Lưu trữ
- M.2 SSD SATA hoặc PCIe NVMe
Main zin nguyên bảnĐã kiểm tra kỹ trước khi giao
Hỗ trợ kỹ thuật trước và sau khi mua
Main Dell Latitude 5289 / 7389 i7-7600U 16GB LA-E111P
Mainboard Compal CAZ40 LA-E111P Rev 1.0 dùng trên Dell Latitude 5289 và 7389 2-in-1 nền Kaby Lake-U. Bản trong bài khóa Core i7-7600U vPro, Intel HD Graphics 620 và 16GB LPDDR3-1866 hàn trên bo; SSD M.2 là linh kiện rời.
Hỗ trợ trước khi mua: Laptop LD đối chiếu LA-E111P Rev 1.0, CPU i7-7600U, RAM 16GB onboard, model 5289/7389 và Dell DP/N trên main cũ trước khi giao. 5289 và 7389 có Dell DP/N khác nhau dù cùng nền LA-E111P.
Hạng mục kiểm traNguồn, POST/BIOS, khả năng nhận RAM/SSD, sạc, hình ảnh, cổng và nhiệt độ đã được kiểm tra.
Bảo hành / đổi trả1 đổi 1 trong 30 ngày; có gói gia hạn bảo hành.
Hỗ trợ sau bánTư vấn lắp đặt và kiểm tra sau khi thay main.
Điểm riêng của đúng phiên bản này: Dell Latitude 5289 và 7389 cùng dùng platform CAZ40/LA-E111P. Bản i7-7600U + 16GB đã xác minh có Dell DP/N 7DCRR/07DCRR cho 5289 và KJKKG/0KJKKG cho 7389.

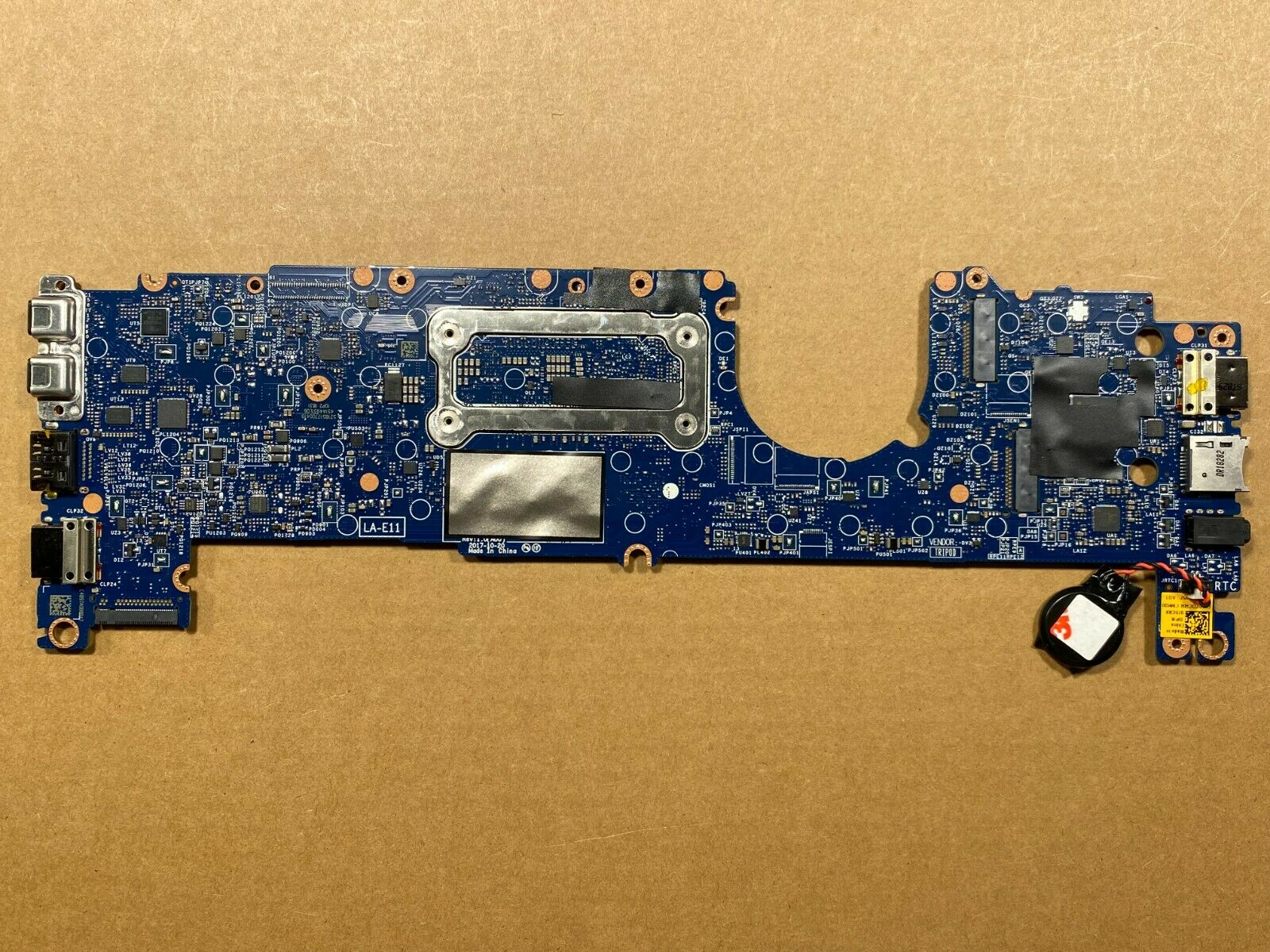

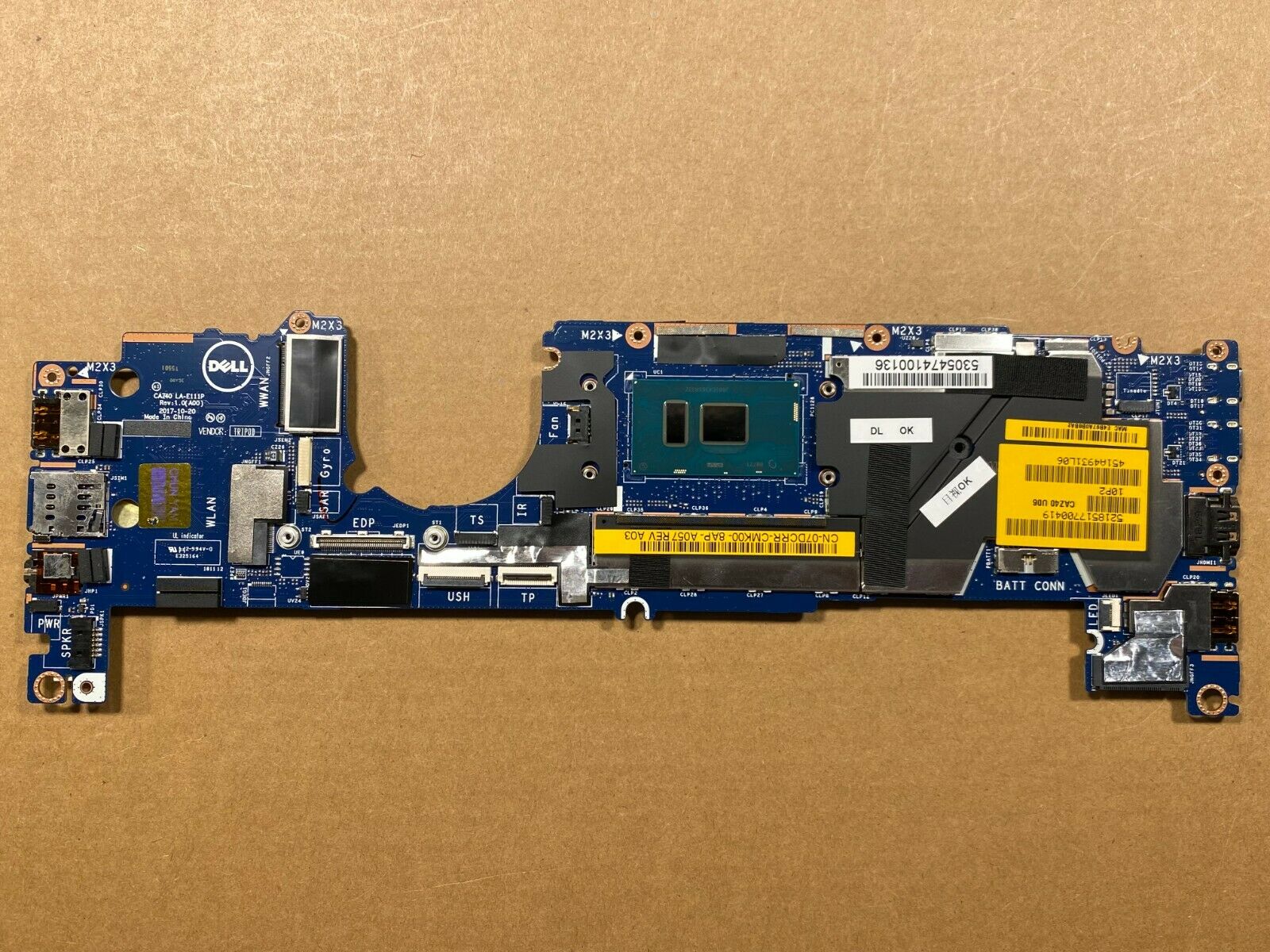

Ảnh thật • nhận diện • bằng chứng
8 ảnh nhận diện, kiểm tra và đóng gói
Vuốt ngang để xem từng ảnh ở kích thước lớn →
Thông số kỹ thuật rõ ràng
Thông số và phiên bản tương thích
- Dòng máy
- Dell Latitude 5289 / 7389 2-in-1
- Mã main / PCB
- Compal CAZ40 / LA-E111P
- CPU / SoC
- Intel Core i7-7600U vPro · 2 nhân 4 luồng · 2.80GHz, Turbo tối đa 3.90GHz
- RAM / bộ nhớ
- 16GB LPDDR3-1866 onboard · không có khe SO-DIMM
- GPU / VGA
- Intel HD Graphics 620 tích hợp
- SSD / lưu trữ
- M.2 SSD SATA hoặc PCIe NVMe; Dell công bố NVMe đến 1TB, một số cấu hình hỗ trợ SSD PCIe phụ qua khe WWAN
- Cổng ngoài
- 1× USB 3.1 Gen 1 Type-A; 1× USB 3.1 Gen 1 Type-A có PowerShare; 2× USB 3.1 Gen 1 Type-C hỗ trợ DisplayPort over USB-C và docking/sạc USB-C; HDMI 1.4; microSD 4.0; audio combo 3.5mm; khe uSIM trên bản WWAN
- Không dây
- Intel Dual Band Wireless-AC 8265 2×2 + Bluetooth 4.2 trên nhiều cấu hình vPro; Dell cũng có Qualcomm QCA61x4A hoặc Intel 18265 WiGig theo BOM
Thông số kỹ thuật bổ sung
| Board revision | Compal CAZ40 / LA-E111P Rev 1.0 (A00). Họ schematic CAZ30/CAZ40 Rev 0.1 bao phủ Latitude 5289/7389 và board LA-E111P/LA-E112P; cần đọc đúng revision trên PCB trước khi đo mạch. |
|---|---|
| OEM part / FRU / SPS / DP/N | Dell DP/N đã xác minh cho bản i7-7600U + 16GB: 7DCRR / 07DCRR trên Latitude 5289 và KJKKG / 0KJKKG trên Latitude 7389. Dùng Service Tag/DP/N main cũ để chốt đúng model. |
| Kết nối / I/O đặc trưng | 16GB LPDDR3-1866 onboard; M.2 SATA/NVMe; 2 USB-C Gen1 có DisplayPort và USB-C charging/docking; 2 USB-A Gen1; HDMI 1.4; microSD; audio combo; WWAN/uSIM theo phiên bản. |
| BIOS / firmware | Dùng BIOS đúng Latitude 5289/7389 và đúng CAZ40 LA-E111P Rev 1.0. Dữ liệu repair ghi SPI BIOS 16MB; trước khi nạp cần sao lưu file gốc, Service Tag và dữ liệu hệ thống. |
| Tản nhiệt / adapter | Dell công bố adapter USB-C 45W, 65W hoặc 90W và pin 45Wh/60Wh trên dòng 5289; 7389 dùng cùng kiến trúc sạc USB-C. Sau thay main cần kiểm tra sạc, pin, quạt và nhiệt độ CPU. |
| Ghi chú cấu hình | CPU i7-7600U, Intel HD 620 và RAM 16GB LPDDR3 đều thuộc system board. SSD M.2, card WLAN/WWAN là linh kiện rời. Vì RAM hàn trên bo nên không thể nâng cấp bằng SO-DIMM. |
Phân biệt nhanh các phiên bản
| Phiên bản | CPU | RAM | Mã main / PCB |
|---|---|---|---|
| Latitude 5289 · i7-7600U 16GB | Core i7-7600U vPro · Intel HD Graphics 620 | 16GB LPDDR3-1866 onboard · Dell DP/N 7DCRR / 07DCRR | CAZ40 LA-E111P Rev 1.0 · ưu tiên đối chiếu Service Tag và DP/N main cũ |
| Latitude 7389 · i7-7600U 16GB | Core i7-7600U vPro · Intel HD Graphics 620 | 16GB LPDDR3-1866 onboard · Dell DP/N KJKKG / 0KJKKG | Cùng LA-E111P nhưng Dell DP/N/chassis khác 5289; cần đối chiếu đúng model trước khi thay |
Thông tin mua hàng và quyền lợi
Phạm vi sản phẩm, bảo hành và giao hàng
Quyền lợi mua hàng, bảo hành và giao nhận được trình bày rõ theo từng đơn hàng.
Phạm vi sản phẩm
Sản phẩm gồm mainboard cùng CPU, GPU tích hợp, RAM và các linh kiện hàn trực tiếp trên bo.
Đóng gói bảo vệ main
Đóng gói chống tĩnh điện, chống sốc, chống cong và bảo vệ cổng/socket trước khi bàn giao cho đơn vị vận chuyển.
Bảo hành / đổi trả
Bảo hành 1 đổi 1 trong 30 ngày theo chính sách công khai; có gói gia hạn bảo hành.
Giao hàng
Dùng hộp cứng phù hợp; giao hàng toàn quốc và hỗ trợ COD.
Linh kiện và phụ kiện: CPU, GPU tích hợp và RAM hàn thuộc mainboard. SSD, card Wi-Fi/Bluetooth, quạt/tản nhiệt, pin, adapter, cáp và board I/O phụ được ghi rõ trong mô tả sản phẩm và đơn hàng.
Kiểm tra đúng bệnh trước khi thay
Dấu hiệu lỗi và cách khoanh vùng trước khi thay main
Các bước dưới đây giúp kỹ thuật loại trừ linh kiện liên quan và xác định nguyên nhân trước khi quyết định thay main.
Triệu chứng → nguyên nhân có thể → cách khoanh vùng
| Triệu chứng | Nguyên nhân có thể | Cách khoanh vùng |
|---|---|---|
| Mất nguồn hoặc không nhận sạc USB-C | Adapter/cáp USB-C, cổng Type-C, mạch USB-C Power Delivery, pin, nguồn chờ hoặc chạm chập trên main. | Thử adapter và cáp Dell USB-C tốt trên từng cổng, cô lập pin khi cần rồi đo nguồn vào và các rail nguồn chờ trước khi kết luận lỗi main. |
| Có nguồn nhưng không hình, không POST | BIOS, màn/cáp cảm ứng, RAM onboard, nguồn CPU hoặc lỗi phần cứng trên system board. | Kiểm tra POST, thử xuất hình HDMI/USB-C, BIOS và các nguồn CPU/RAM; RAM hàn nên không thể đổi thanh như máy có SO-DIMM. |
| Báo thiếu RAM, treo hoặc lỗi bộ nhớ | Chip LPDDR3 onboard, nguồn RAM, đường tín hiệu hoặc bộ điều khiển nhớ trong CPU. | Kiểm tra BIOS/hệ điều hành nhận đủ 16GB, chạy memory diagnostics và đo nguồn RAM để phân biệt lỗi phần mềm với lỗi main. |
| Không nhận SSD M.2 hoặc lỗi boot | SSD SATA/NVMe, socket M.2, nguồn cấp, đường SATA/PCIe hoặc thiết lập BIOS. | Thử SSD M.2 đã biết tốt, kiểm tra nhận diện trong BIOS và nguồn/socket M.2 để tách lỗi SSD khỏi main. |
| USB-C không sạc, không xuất hình hoặc docking không ổn định | Cáp/adapter, cổng USB-C, controller Type-C, mạch sạc hoặc đường DisplayPort. | Dùng cáp và thiết bị đã biết tốt, thử riêng sạc, dữ liệu và DisplayPort trên cả hai USB-C; không chẩn đoán theo Thunderbolt vì 5289 không có Thunderbolt 3. |
| Wi-Fi/Bluetooth mất kết nối hoặc không nhận thiết bị | Driver, card WLAN, anten, nguồn card hoặc BIOS. | Kiểm tra đúng driver theo module 8265/QCA61x4A/18265, anten và card WLAN; thử module tương thích tốt để tách lỗi card khỏi main. |
An toàn và đúng quy trình
Hướng dẫn thay main và kiểm tra sau lắp
Hướng dẫn kỹ thuật khi lắp: Ngắt adapter, cô lập pin và chống tĩnh điện trước khi thao tác. Xác nhận đúng Latitude 5289/7389, CAZ40 LA-E111P Rev 1.0, i7-7600U, RAM 16GB onboard và Dell DP/N; chuyển SSD M.2, WLAN/WWAN sang main thay thế. Sau lắp kiểm tra BIOS/Service Tag, RAM, SSD, cả hai USB-C, HDMI, Wi-Fi/Bluetooth, sạc và nhiệt độ.
Ngắt sạc, cô lập pin và chống tĩnh điện trước khi tháo lắp. Nếu không có dụng cụ hoặc kinh nghiệm phù hợp, nên dùng kỹ thuật viên.
Checklist kiểm tra sau khi thay main
- POST/BIOS nhận đúng CPU và thông tin bo.
- RAM và SSD được nhận đủ, đúng dung lượng.
- Màn hình, bàn phím, touchpad, âm thanh và camera hoạt động.
- Kiểm tra lần lượt các cổng USB, cổng hình ảnh, Wi-Fi/Bluetooth và cổng sạc có trên main.
- Pin, sạc và chế độ ngủ/đánh thức ổn định.
- Nhiệt độ, quạt và độ ổn định được kiểm tra với tải phù hợp.
Câu hỏi trước khi mua
Câu hỏi thường gặp về main Dell Latitude 5289 7389 i7-7600U 16GB LA-E111P
Main LA-E111P có dùng cho cả Dell Latitude 5289 và 7389 không?
Có. Tài liệu schematic/boardview xác nhận platform CAZ40 LA-E111P cho cả Latitude 5289 và 7389. Tuy nhiên Dell DP/N theo model khác nhau nên vẫn cần đối chiếu Service Tag và tem main cũ.
RAM 16GB trên Latitude 5289 / 7389 có nâng cấp được không?
Không. Dell công bố LPDDR3-1866 là bộ nhớ onboard, tối đa 16GB. Bản trong bài đã khóa 16GB nên không có khe SO-DIMM để nâng cấp.
Dell DP/N nào đúng cho bản i7-7600U 16GB?
Với Latitude 5289, 7DCRR/07DCRR được xác minh là i7-7600U + 16GB. Với Latitude 7389, KJKKG/0KJKKG được xác minh cùng CPU và dung lượng RAM.
USB-C của Latitude 5289 / 7389 có Thunderbolt 3 không?
Dell công bố hai USB-C Gen 1 hỗ trợ DisplayPort và USB-C docking/sạc. Riêng Dell liệt kê Latitude 5289 trong nhóm không có Thunderbolt 3, nên bài này không gắn nhãn Thunderbolt cho LA-E111P.
