Main Dell Latitude 3440 | 3540 | CPU i7-1355U | 213247-1
Dell Latitude 3440 (14") và Dell Latitude 3540 (15.6") cùng nhóm Latitude doanh nghiệp Gen 12/13, nên nhiều lỗi phát sinh sẽ xoay quanh khối sạc (DC-in/USB-C PD), nguồn standby 3V/5V, và cụm I/O như USB, HDMI, Type-C xuất hình. Với bo mạch mã 213247-1 gắn CPU Core i7-1355U (hàn trên board), việc chọn đúng bo mạch chủ laptop không chỉ “đúng mã” mà còn cần khớp layout cổng theo vỏ (3440 và 3540 có khác biệt bố trí, đặc biệt phần mạng LAN trên 3440 thường đi qua module/dock thay vì RJ45 tích hợp).
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 213247-1 cho Latitude 3440 hoặc Latitude 3540 (CPU i7-1355U hàn trên mainboard laptop).
- Cụm cổng chuẩn theo từng máy:
• Latitude 3440: DC-in • HDMI 1.4 • USB-A 3.2 Gen1 (PowerShare) • USB-C 3.2 Gen2 (PD + DisplayPort Alt) • audio • USB-A 3.2 Gen1 x2 (tổng 3 USB-A). Mạng Ethernet thường đi qua module mở rộng hoặc dock.
• Latitude 3540: USB-C 3.2 Gen2 (DP Alt/PD) • USB-A 3.2 Gen1 x3 (có 1 PowerShare) • HDMI 1.4 • RJ45 Ethernet • audio • cổng sạc nguồn (power-adapter port). - Nên test nhanh trước khi giao: lên nguồn, nhận RAM/SSD, test sạc (USB-C PD và/hoặc DC-in), test HDMI, test USB copy file lớn và kiểm tra mạng theo đúng kiểu của máy (3440 qua dock/module, 3540 qua RJ45).
- Phù hợp lỗi lặp như không nguồn, bật tắt, không sạc, hoặc lỗi Type-C/HDMI/USB khó ổn định theo thời gian.
- Thay bo mạch laptop + vệ sinh bụi + thay keo tản đúng chuẩn + kiểm tra cụm sạc (USB-C PD/DC-in) và chân cổng.
- Chạy test tải, test sạc theo thời gian và test xuất hình (HDMI/Type-C) để hạn chế lỗi “nhận tại chỗ ok nhưng về dùng mới phát”.
Mua 213247-1: đúng mã – đúng cổng – đúng Latitude 3440/3540
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã: 213247-1
- Dòng: Latitude 3440 / Latitude 3540
- CPU: Intel Core i7-1355U (hàn trên board)
- Cần đối chiếu: cụm cổng đúng theo vỏ (đặc biệt phần mạng trên 3440), jack sạc và vị trí ốc + dây loa/quạt
Hợp máy không nguồn/không sạc, bật tắt, treo logo lặp hoặc lỗi cổng phát sinh khi dùng tải.
- Kiểm tra đường sạc: USB-C PD và DC-in/power-adapter theo đúng máy
- Vệ sinh tản + thay keo, test nhiệt & tải
- Test đủ cổng: USB, HDMI, Type-C DP Alt; mạng theo kiểu của 3440/3540
Gọi/nhắn để đối chiếu đúng Latitude 3440/3540, xác nhận đúng mã 213247-1 (i7-1355U) và báo giá theo tình trạng thực tế.

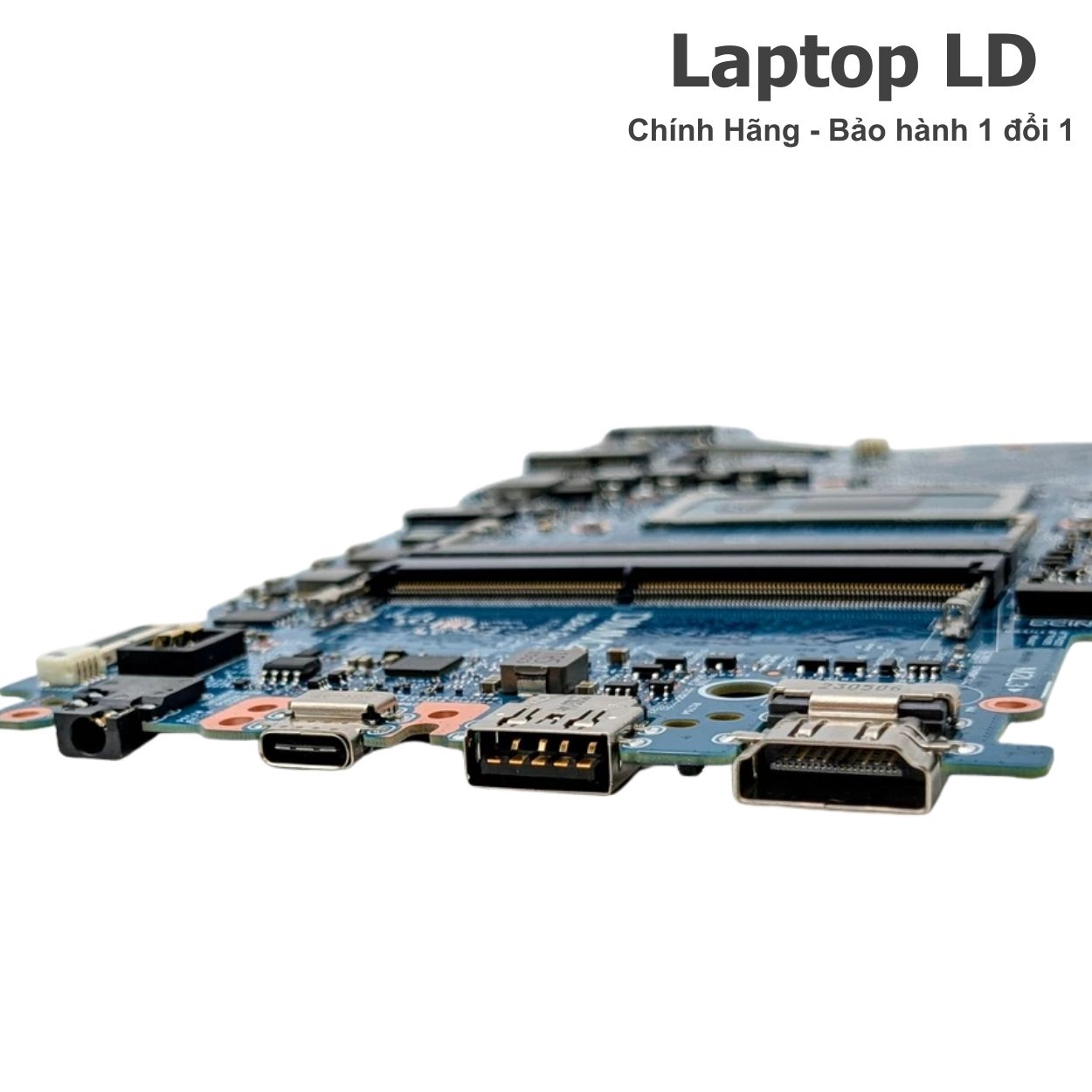

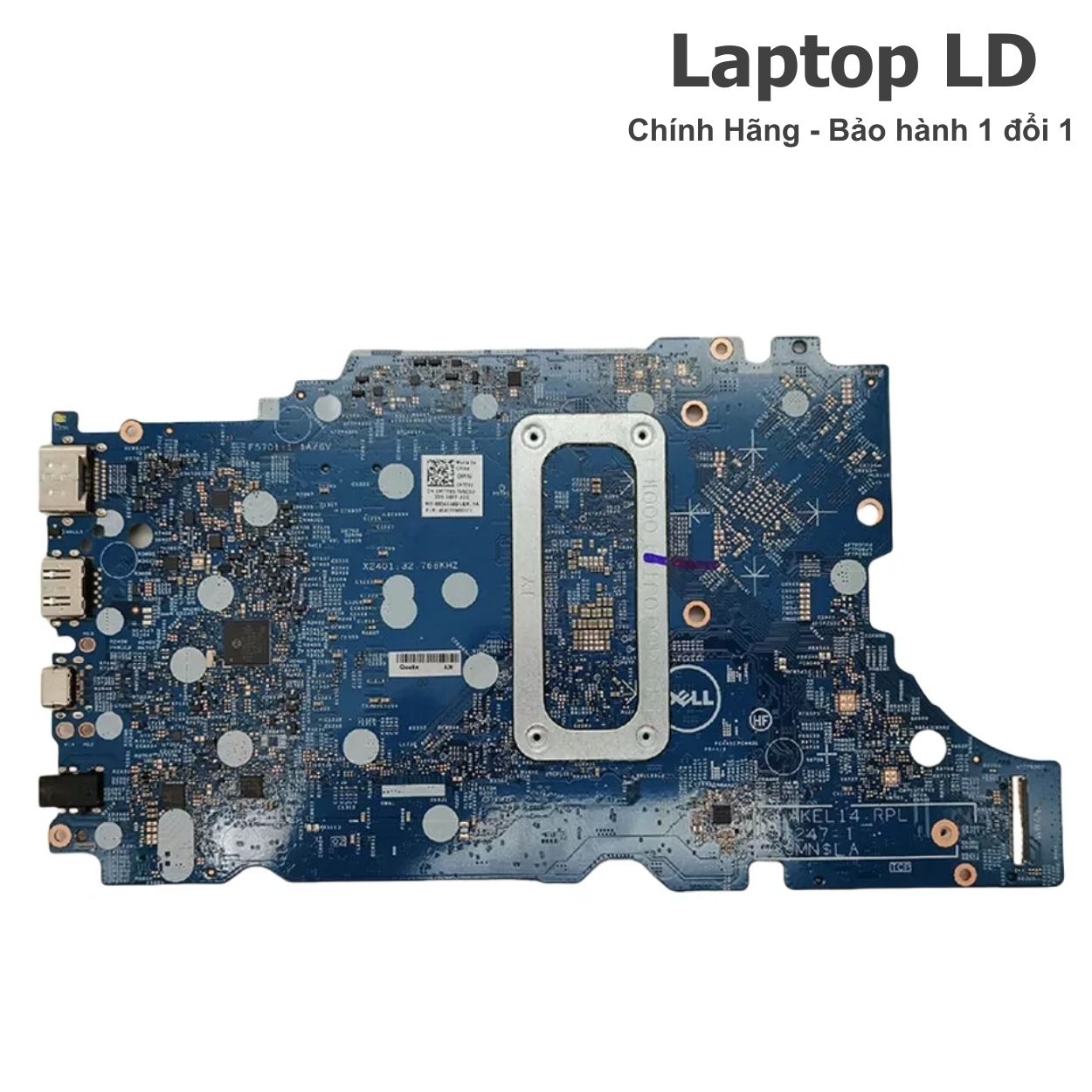

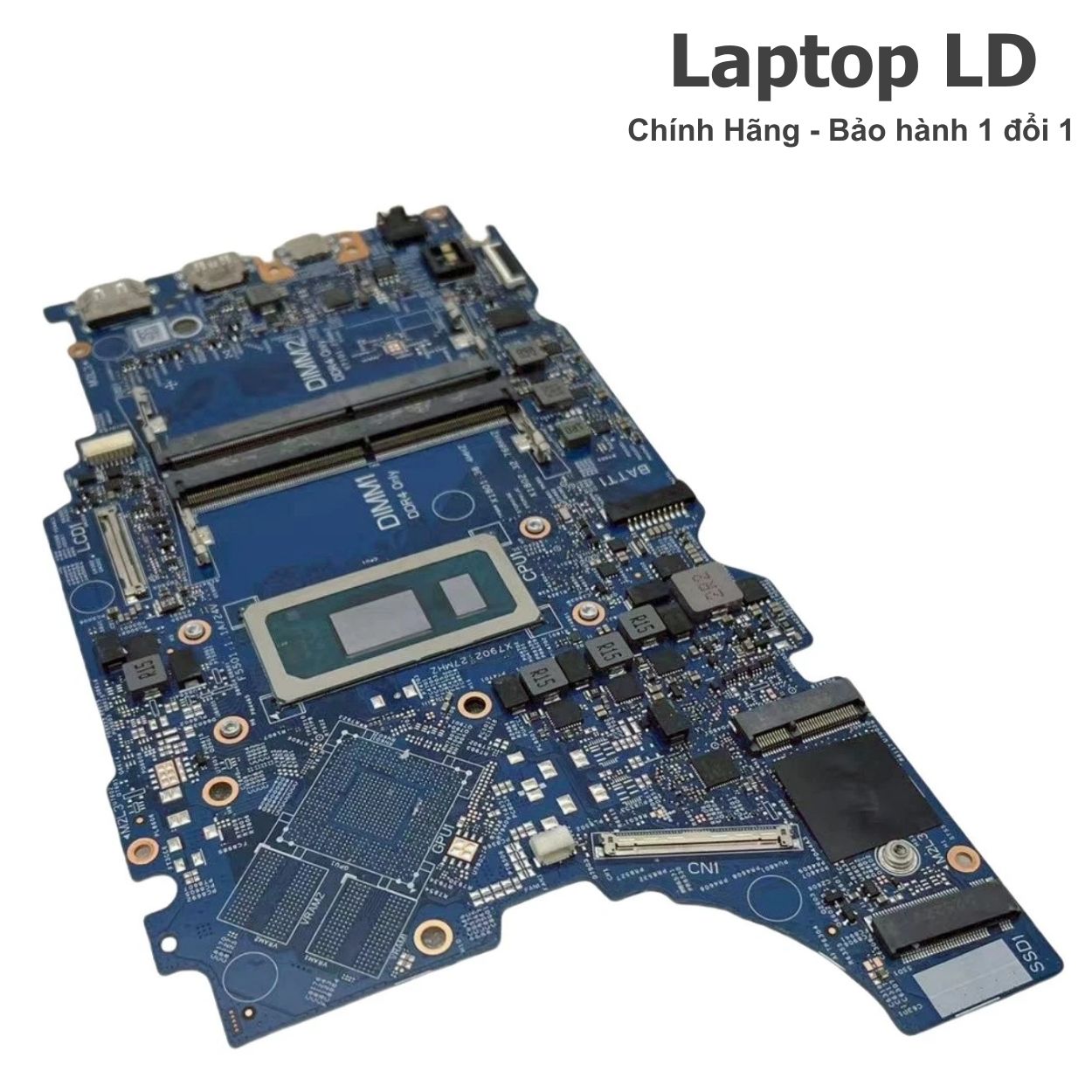

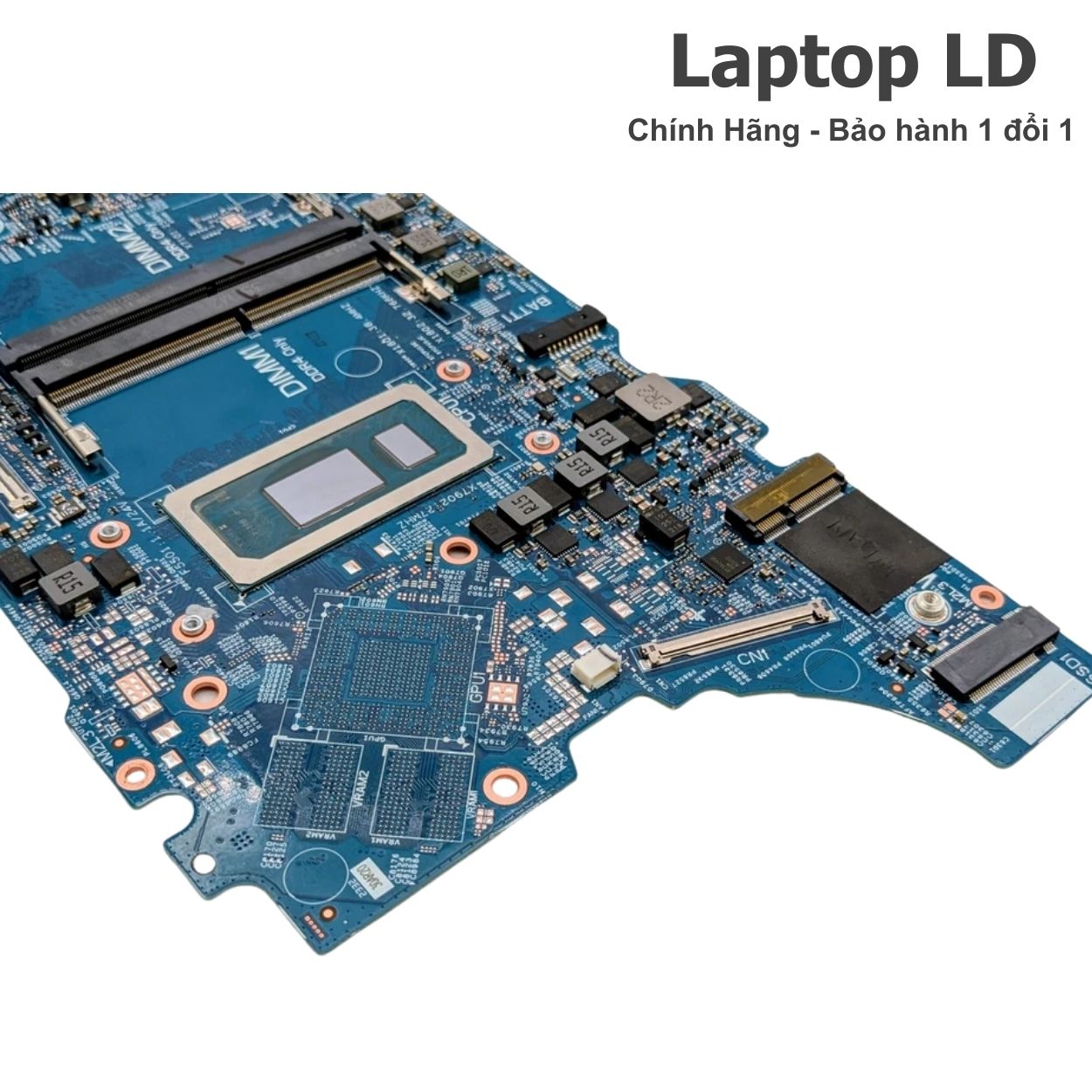

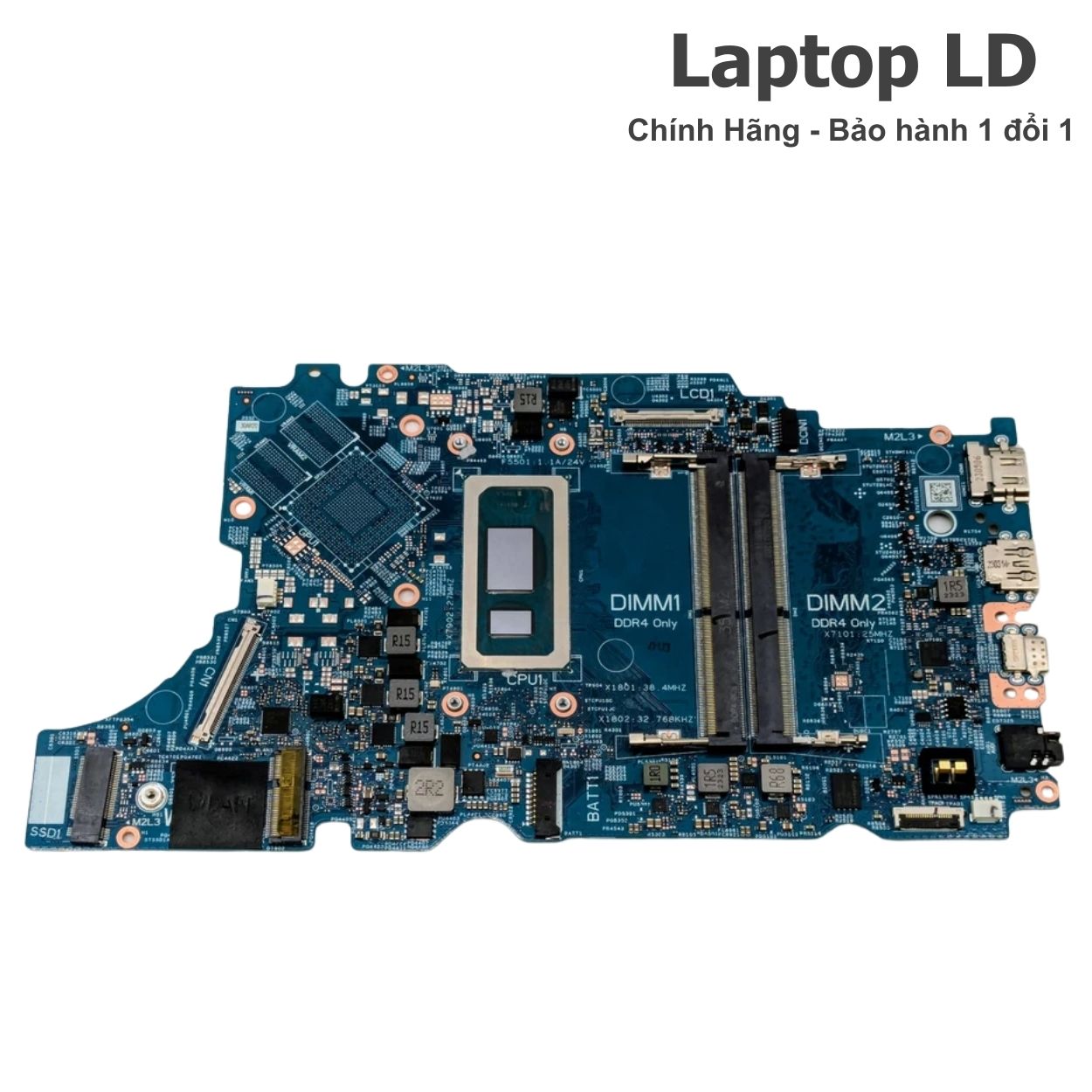

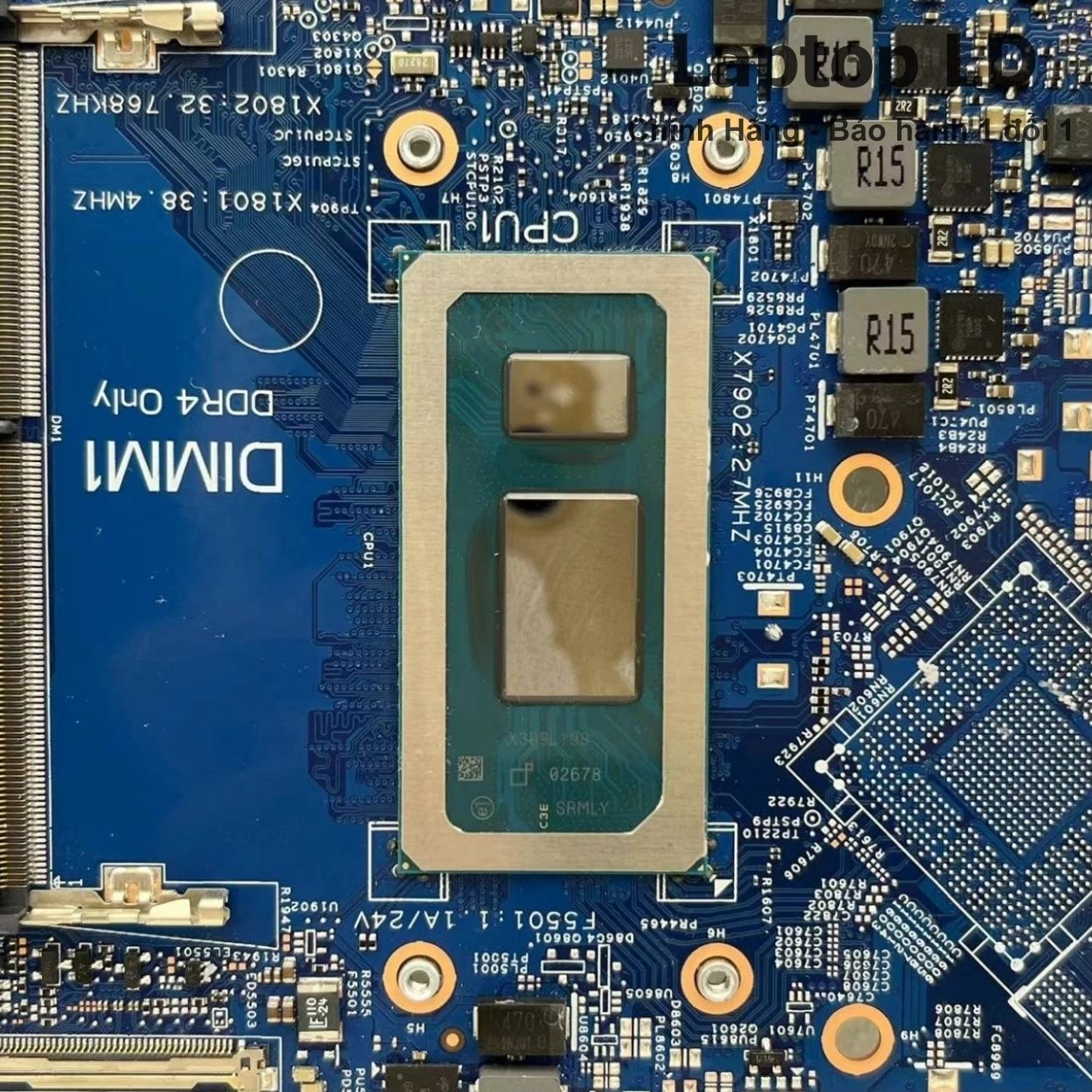

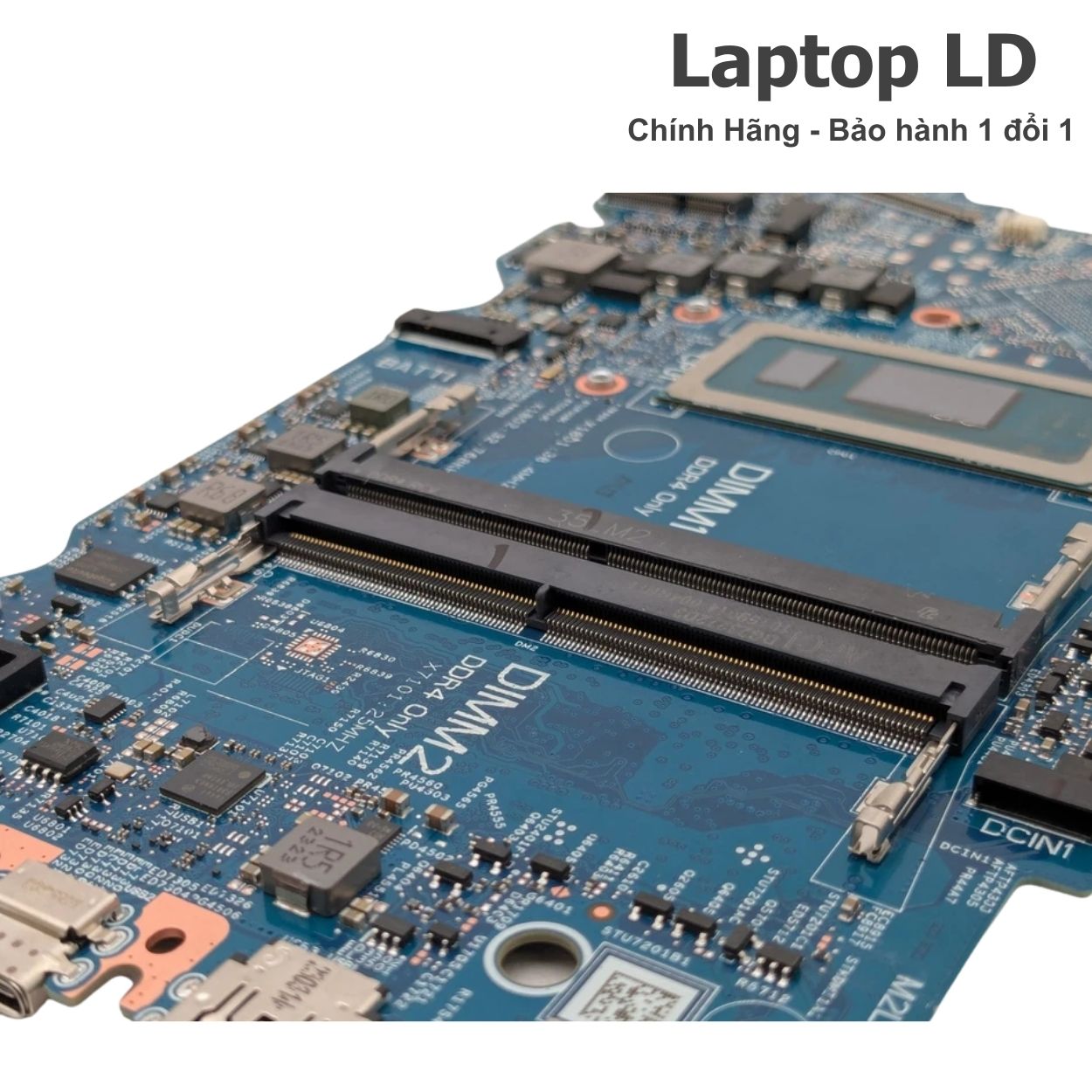

Hình ảnh tham khảo (213247-1 & cụm cổng)
- Sạc USB-C PD chập chờn: hay gặp tình huống “cắm thấy đèn adapter nhưng máy không nhận sạc”, thường lộ rõ khi dùng hub/dock Type-C.
- Cắm sạc vào, pin lúc tăng lúc đứng: dòng này cần test liên tục 15–20 phút (không chỉ nhìn icon) để bắt lỗi thương lượng công suất.
- HDMI 1.4 mất tín hiệu theo thời gian: dùng họp/màn rời 10–15 phút mới nhấp nháy hoặc tắt, dễ nhầm do dây.
- Type-C không nhận màn rời: HDMI vẫn có nhưng Type-C DP Alt không lên; khoanh vùng bằng cách đổi hub/adapter khác và test lại.
- USB rớt thiết bị khi copy nặng: ổ cứng rời/capture/hub rớt khi tải; cần copy file lớn 10–20 phút để “bắt bệnh thật”.
- Bật lên rồi tắt (power cycle): thường liên quan standby 3V/5V hoặc chập tải ngoại vi; test tối giản mới ra đúng nhánh.
- Treo logo/vòng lặp boot: hay gặp khi SSD NVMe lỗi hoặc BIOS/UEFI “kẹt”; nên thử SSD khác trước khi kết luận lỗi bo mạch chủ.
- Khác biệt 3440 vs 3540: 3540 có RJ45 tích hợp nên lỗi mạng hay nằm ở cổng RJ45/đường LAN; 3440 thường đi mạng qua module/dock nên lỗi mạng hay nằm ở dock/module hoặc Type-C/docking.
- Nhiệt – tụt xung: máy doanh nghiệp chạy lâu dễ bám bụi, tản áp không chuẩn khiến quạt gào; cần test tải 20–30 phút để xác nhận ổn định.
Thông số kỹ thuật Latitude 3440/3540 (213247-1 | i7-1355U)
| Mã | 213247-1 |
|---|---|
| Dòng máy | Dell Latitude 3440 (14") / Dell Latitude 3540 (15.6") |
| Nền tảng | Intel thế hệ 13 (U-series) – dòng doanh nghiệp |
| CPU | Intel Core i7-1355U (10 nhân / 12 luồng, Turbo tối đa 5.0 GHz – hàn trên board) |
| GPU | Intel Iris Xe Graphics (tùy cấu hình, dùng chung bộ nhớ hệ thống) |
| RAM | DDR4 3200 MT/s • 2 khe • tối đa 64GB |
| Lưu trữ | SSD M.2 NVMe PCIe (phổ biến 2230/2280 theo máy; chuẩn Class 35 hay gặp trên Latitude) |
| Màn hình | 3440: 14" HD hoặc FHD • 3540: 15.6" HD hoặc FHD |
| Cổng kết nối | USB-C 3.2 Gen2 (Power Delivery + DisplayPort Alt) • USB-A 3.2 Gen1 x3 (có 1 PowerShare) • HDMI 1.4 • audio • cổng sạc nguồn (DC-in/power-adapter). Ethernet: 3540 có RJ45 tích hợp; 3440 dùng module/dock cho Ethernet. |
| Kết nối | Wi-Fi • Bluetooth (theo card cấu hình) |
| Adapter | USB-C Power Delivery và cổng sạc nguồn theo máy (DC-in/power-adapter port) |
Lưu ý: Vì 3440 và 3540 khác vỏ/khung, khi đặt Main laptop mã 213247-1 bạn nên đối chiếu ảnh cụm cổng và vị trí jack sạc để khớp hoàn toàn khi lắp.
Khi nào nên thay linh kiện 213247-1 cho Latitude 3440/3540?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay Bo mạch chủ laptop khi gặp các trường hợp sau (đã thử kiểm tra cơ bản mà vẫn tái diễn):
- Sạc USB-C PD hoặc cổng sạc nguồn nhận lúc được lúc không; đã thử sạc/cáp đúng chuẩn vẫn lỗi.
- Nhấn nguồn không phản hồi, hoặc bật lên rồi tắt / restart vòng lặp.
- HDMI/Type-C xuất hình lỗi: nhấp nháy, mất tín hiệu theo thời gian dù đã đổi dây/màn/hub.
- USB rớt thiết bị khi tải (copy nặng), dùng ổ cứng rời hay bị disconnect/reconnect.
- Mạng chập chờn đúng kiểu của máy: 3540 rớt LAN RJ45 khi tải; 3440 rớt mạng khi dùng dock/module dù dock tốt.
- Treo logo/vòng lặp boot dù đã thử SSD khác và reset BIOS cơ bản.
- Máy nóng bất thường, tụt xung hoặc tự tắt khi tải dù đã vệ sinh tản đúng cách.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 213247-1: phương án nào hợp lý hơn?
- Không sạc USB-C: đổi adapter PD + cáp tốt, test liên tục 15–20 phút.
- Không ra HDMI: đổi dây/màn, test 10–15 phút liên tục để loại trừ phụ kiện.
- USB rớt thiết bị: vệ sinh cổng, test copy file lớn 10–20 phút.
- Treo logo: thử SSD khác, kiểm tra thiết lập UEFI/BIOS trước.
- Không lên nguồn/bật tắt do nguồn standby suy hoặc lỗi nguồn sâu.
- Không sạc do nhánh PD/nhận sạc lỗi, đã loại trừ sạc/cáp mà vẫn lặp.
- Xuất hình Type-C/HDMI lỗi lặp theo thời gian, dùng thực tế không ổn.
- Nhiều cổng I/O phát sinh đồng thời, lỗi theo tải khiến khó đảm bảo ổn định.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: test sạc trực tiếp (không qua dock) 20 phút → đổi cáp/adapter PD khác → test HDMI với 2 dây + 2 màn 10–15 phút → test Type-C DP Alt bằng hub khác → test USB copy file lớn 10–20 phút → nếu lỗi vẫn xuất hiện theo tải/thời gian, ưu tiên kiểm tra sâu nhánh PD/Type-C và I/O trên Mainboard laptop.
Gợi ý quyết định: khi đã loại trừ phụ kiện (sạc/cáp/hub/dock) mà lỗi vẫn lặp theo đúng “bài”, thay đúng 213247-1 thường cho độ ổn định rõ rệt hơn.
Lỗi thường gặp trên 3440/3540 (213247-1)
- Sạc không vào / sạc chập chờn: PD USB-C hoặc đường nhận sạc nguồn; lỗi hay lộ khi dùng dock.
- Bật lên rồi tắt / restart vòng lặp: standby 3V/5V không vững, chập tải ngoại vi, lỗi nền nguồn.
- HDMI/Type-C xuất hình lỗi: nhấp nháy hoặc mất tín hiệu theo thời gian, dễ nhầm do dây/hub.
- USB rớt thiết bị khi tải: cổng lỏng/oxy hóa hoặc nhánh cấp nguồn USB yếu theo tải.
- Mạng chập chờn: 3540 hay do RJ45; 3440 hay do dock/module hoặc đường docking.
- Nóng, quạt gào: bụi, keo tản xuống cấp hoặc áp tản sai khiến nhiệt tăng và tụt hiệu năng.
Block unique #2 – Bảng “Triệu chứng → Nguyên nhân → Cách khoanh vùng”
| Triệu chứng | Sạc USB-C PD không nhận / nhận chập chờn |
|---|---|
| Nguyên nhân | Adapter/cáp không chuẩn PD • dock/hub kém ổn định • cổng Type-C yếu • nhánh PD/nguồn vào lỗi |
| Cách khoanh vùng | Sạc trực tiếp (không dock) 20 phút → đổi adapter PD + cáp → thử dock/hub khác → nếu vẫn lỗi, kiểm tra sâu nhánh PD/nguồn vào |
| Triệu chứng | HDMI nhấp nháy / mất tín hiệu khi dùng lâu |
| Nguyên nhân | Dây/màn • cổng HDMI lỏng • nhánh xuất hình lỗi theo tải |
| Cách khoanh vùng | Thử 2 dây + 2 màn → xuất hình liên tục 10–15 phút → quan sát nhấp nháy/tắt → nếu lặp, khoanh vùng phần HDMI |
| Triệu chứng | Type-C không nhận màn rời |
| Nguyên nhân | Hub không tương thích • DP Alt handshake lỗi • nhánh Type-C/DP Alt vấn đề |
| Cách khoanh vùng | Đổi hub/adapter → test vừa sạc vừa xuất hình (nếu dùng) → nếu HDMI ổn nhưng Type-C không lên, ưu tiên khoanh vùng nhánh Type-C |
| Triệu chứng | USB rớt khi copy nặng |
| Nguyên nhân | Cổng USB lỏng/oxy hóa • nguồn USB sụt theo tải |
| Cách khoanh vùng | Vệ sinh cổng → cắm ổ cứng ngoài → copy file lớn 10–20 phút → theo dõi disconnect/reconnect |
| Triệu chứng | Mạng rớt khi tải |
| Nguyên nhân | 3540: RJ45/đường LAN • 3440: dock/module/Type-C docking • dây mạng |
| Cách khoanh vùng | Đổi dây mạng → test transfer 10–15 phút → với 3440 thử dock/module khác; với 3540 test trực tiếp RJ45 |
| Triệu chứng | Treo logo / boot vòng lặp |
| Nguyên nhân | SSD NVMe lỗi • BIOS/UEFI cấu hình • nhánh lưu trữ không ổn |
| Cách khoanh vùng | Thử SSD khác → reset BIOS → boot USB cài đặt → nếu vẫn lặp, khoanh vùng sâu phần lưu trữ/nguồn |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc USB-C/DC-in, xả điện.
- Tháo đáy máy đúng vị trí ốc; lưu ý cáp pin, cáp touchpad/keyboard.
- Tháo RAM/SSD và các cáp: màn hình, loa, Wi-Fi, cụm I/O theo máy; kiểm tra khu vực cổng Type-C/HDMI có bụi/oxy hóa.
- Tháo tản nhiệt, vệ sinh bề mặt CPU; thay keo tản chuẩn trước khi ráp.
- Lắp bo mạch 213247-1, test sơ bộ: nhận sạc, lên nguồn, nhận RAM/SSD, vào BIOS kiểm tra cơ bản.
- Ráp hoàn thiện và test theo checklist: PD sạc, HDMI/Type-C, USB tải nặng, mạng đúng kiểu của 3440/3540.
- Chạy test theo thời gian trước khi bàn giao để bắt lỗi “tải mới rớt” hoặc “ấm lên mới chập”.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định 15–20 phút (USB-C PD và/hoặc DC-in); rung nhẹ đầu cáp không rớt.
- Test nguồn: bật/tắt nhiều lần; không restart vòng lặp, không bật lên rồi tắt.
- Test RAM: nhận đúng dung lượng; test từng khe nếu nghi ngờ tiếp xúc.
- Test lưu trữ: NVMe đọc ghi ổn định; restart vài lần để bắt lỗi treo logo.
- Test USB: cắm ổ cứng ngoài, copy file lớn 10–20 phút.
- Test xuất hình: HDMI ra ổn định; nếu có nhu cầu, test Type-C DP Alt bằng hub phù hợp 10–15 phút.
- Test mạng: 3540 test RJ45 transfer 10–15 phút; 3440 test qua dock/module theo đúng nhu cầu sử dụng.
- Test nhiệt: chạy tải 20–30 phút, theo dõi ổn định (không tụt xung bất thường, không tự tắt).
- Test âm thanh: loa + jack tai nghe/mic hoạt động ổn định.
Giá linh kiện & giá thay Latitude 3440/3540
Giá 213247-1 (linh kiện)
Giá phụ thuộc tình trạng tổng thể (cổng Type-C/HDMI/USB, phần nguồn vào), và mức độ lỗi thực tế. Trung tâm sẽ đối chiếu đúng mã + đúng layout cổng theo máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh/kiểm tra cổng và kiểm tra tổng thể theo checklist.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu không đồng ý.
Thay cho Latitude 3440/3540 có lấy ngay không?
Nếu có sẵn đúng mã 213247-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Trường hợp cần test sạc PD, test xuất hình và test USB/mạng theo tải để bắt lỗi, kỹ thuật sẽ thông báo trước để đảm bảo ổn định khi bàn giao.
Đánh giá khách hàng
Qfat tham khảo: 8.7/10 (sạc PD ổn định + HDMI đạt + USB copy nặng không rớt + test tải ổn + mạng đạt theo kiểu dùng thực tế).
Khách văn phòng: “Hay dùng dock Type-C đi họp, lúc nhận sạc lúc không, màn rời bị nhấp nháy. Làm xong test lại sạc ổn, HDMI ổn, dùng dock không còn chập chờn.”
Phản hồi kỹ thuật: “Đã test sạc 20 phút kèm rung cáp, test HDMI 15 phút, test USB copy file lớn 10–20 phút, test tải 25–30 phút và kiểm tra theo đúng nhu cầu kết nối mạng của từng máy.”
Câu hỏi thường gặp
Dòng 3440/3540 sạc USB-C chập chờn có phải chắc chắn do main máy tính xách tay?
Không hẳn. Nhiều trường hợp do adapter/cáp không chuẩn PD hoặc dock/hub kém ổn định. Nên test sạc trực tiếp (không qua dock) đủ 15–20 phút và đổi bộ sạc khác để loại trừ. Nếu đã loại trừ phụ kiện mà vẫn lặp, mới ưu tiên kiểm tra sâu nhánh PD/nguồn vào.
Vì sao HDMI dùng một lúc mới lỗi?
HDMI/đường xuất hình có thể lỗi theo nhiệt hoặc tiếp xúc cổng yếu nên “cắm lên có hình” nhưng chạy 10–15 phút mới nhấp nháy/mất. Cách test đúng là để xuất hình liên tục, đổi dây/màn trước rồi mới kết luận phần cứng.
3440 và 3540 khác nhau gì khi test mạng?
Với 3540, bạn test trực tiếp RJ45 bằng ping/transfer 10–15 phút. Với 3440, Ethernet thường qua dock/module nên cần test đúng phụ kiện thực tế bạn dùng (dock/module) để bắt đúng lỗi và tránh nhầm do phụ kiện.
