Main Dell Latitude 3410 | 3510 | CPU i5-10210U | 19746-1
Dell Latitude 3410 / 3510 là dòng laptop doanh nghiệp phổ biến, bền, dễ gặp trong môi trường văn phòng – công ty – kế toán – bán hàng, nhưng nhóm lỗi thực tế của board 19746-1 lại có đặc trưng riêng rất khác so với Latitude đời cũ và cũng không giống ultrabook mỏng. Điểm riêng quan trọng là model này có RJ45 gập, có USB-C 3.2 Gen 1 hỗ trợ DisplayPort và Power Delivery, có 1 USB 2.0 + 2 USB 3.2 Gen 1 Type-A, có 2.5 inch SATA và M.2 PCIe SSD, đồng thời tùy dung lượng pin mà cấu hình lưu trữ bị ảnh hưởng. Vì vậy lỗi thực tế cần viết đúng theo dòng này chứ không thể bê nguyên bài của model khác sang. Ngoài các lỗi quen thuộc như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, dòng Latitude 3410 / 3510 còn hay gặp các lỗi đúng kiểu doanh nghiệp thế hệ này như quạt quay nhưng màn hình đen, cắm sạc có đèn nhưng pin tăng chậm, USB-C nhận dock hoặc màn ngoài chập chờn, RJ45 gập có mạng nhưng truyền dữ liệu lớn không ổn định, HDMI 1.4 xuất màn ngoài lúc được lúc không, microSD reader đọc thẻ chập chờn, treo logo do ổ 2.5 inch hoặc SSD M.2 lỗi hoặc máy nóng nhẹ rồi chậm dần, lag chứ không tắt ngay. Với nền Core i5-10210U, lỗi thực tế thường tập trung ở khối nguồn always-on 3V/5V, mạch sạc đầu 4.5mm và nhánh USB-C PD, nguồn CPU U-series, nhánh lưu trữ SATA / M.2 và cụm USB / HDMI / RJ45 / microSD sau thời gian dài sử dụng.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay / kỹ thuật viên cần đúng mã 19746-1 cho Dell Latitude 3410 / 3510.
- Dòng này là main laptop doanh nghiệp, cần đối chiếu đúng cụm cổng gồm RJ45 flip-down, USB-C 3.2 Gen 1 có DP/PD, 2 USB 3.2 Gen 1 Type-A, 1 USB 2.0, HDMI 1.4, audio combo, microSD và đầu sạc 4.5mm.
- Khi mua bo mạch chủ laptop, nên yêu cầu test đủ: nguồn, sạc, nhận RAM, nhận ổ 2.5 inch và SSD M.2, USB, USB-C, HDMI, LAN, microSD, audio, webcam, Wi-Fi và pin.
- Latitude 3410 là bản 14 inch còn 3510 là bản 15.6 inch; cùng họ platform nhưng khi lắp hoàn thiện vẫn phải đối chiếu đúng thân máy, cáp màn và chi tiết cơ khí.
- Phù hợp lỗi lặp như không nguồn, không sạc, quạt quay nhưng đen màn, không nhận ổ, lỗi USB-C/LAN/HDMI/microSD hoặc nóng chậm khó ổn định.
- Thay mainboard laptop + vệ sinh bụi sâu + thay keo tản chuẩn doanh nghiệp + kiểm tra mạch sạc 4.5mm, nhánh USB-C PD, nguồn CPU và nhóm cổng I/O.
- Chạy test boot nhiều lần, test SATA + M.2, test USB 3.2 copy file lớn, test USB-C với dock/thiết bị thật, test HDMI, test LAN truyền dữ liệu và test microSD đủ thời gian để bắt lỗi “dùng thật mới lộ”.
- Phù hợp cả máy đã từng sửa nhiều lần nhưng vẫn tái lỗi nguồn, lỗi lưu trữ hoặc cổng I/O.
Mua 19746-1: đúng mã – đúng cổng – đúng cấu trúc Dell Latitude 3410 / 3510
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 19746-1
- Dòng: Dell Latitude 3410 / 3510
- CPU nền tảng: Intel Core i5-10210U
- Cần đối chiếu: đầu sạc 4.5mm, 1 USB 2.0, 2 USB 3.2 Gen 1 Type-A, 1 USB 3.2 Gen 1 Type-C hỗ trợ DisplayPort alt mode/Power Delivery, 1 HDMI 1.4, 1 RJ45 gập, 1 audio combo, 1 microSD, ổ 2.5 inch SATA, SSD M.2 PCIe và vị trí pin/quạt
Hợp máy không nguồn/không sạc, đen màn, lỗi ổ cứng, lỗi USB-C/LAN/HDMI/microSD hoặc nóng chậm khó ổn định.
- Kiểm tra đường sạc adapter 4.5mm, nhánh USB-C PD, nguồn đầu vào và độ ổn định pin trước/sau thay
- Vệ sinh cụm tản + thay keo, test nhiệt CPU i5-10210U
- Test DDR4, 2.5 inch SATA, M.2 PCIe, USB, USB-C, HDMI, RJ45, microSD, audio, webcam, Wi-Fi/Bluetooth theo checklist
Gọi/nhắn để đối chiếu đúng board 19746-1, đúng thân máy Latitude 3410 / 3510 và báo giá theo tình trạng thực tế.

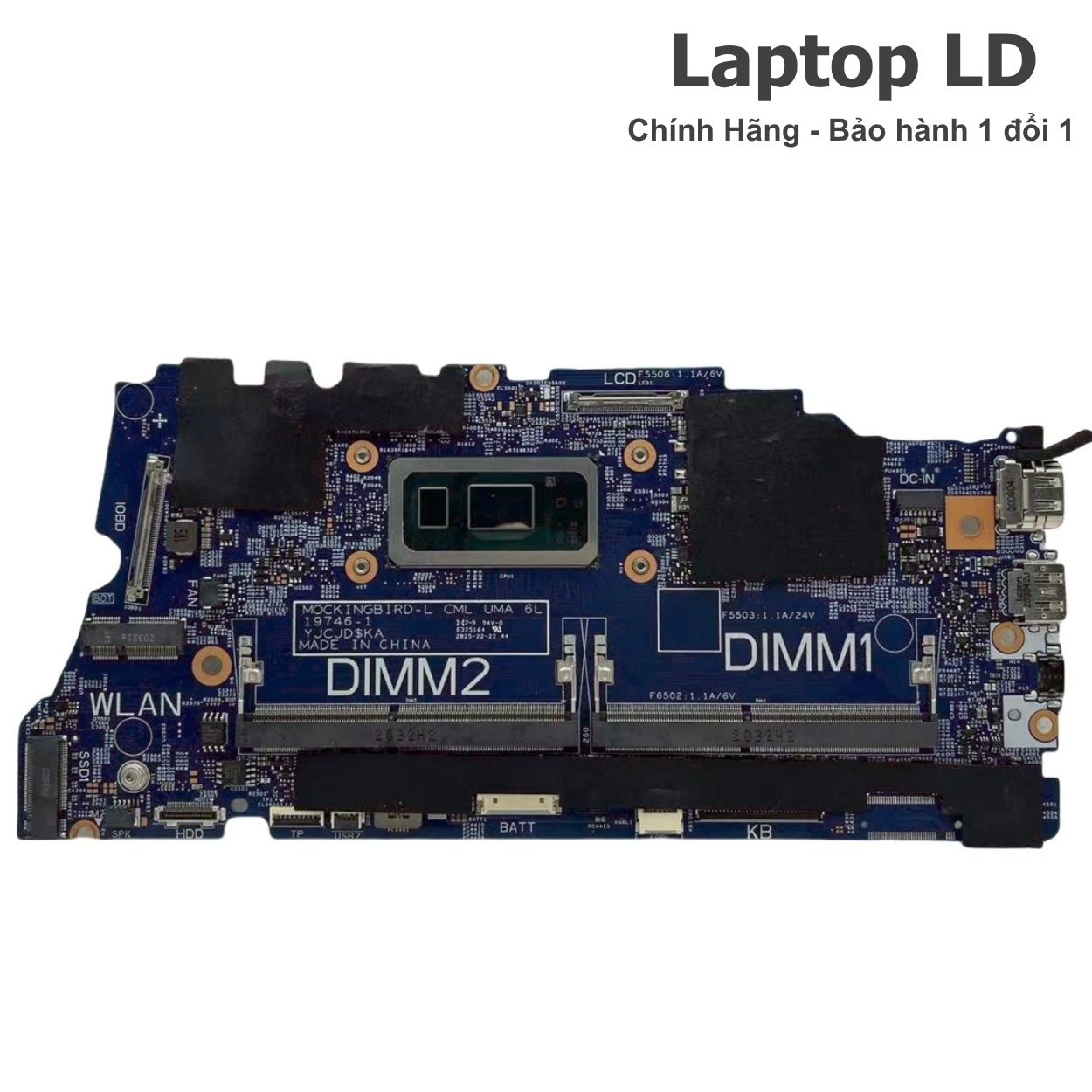

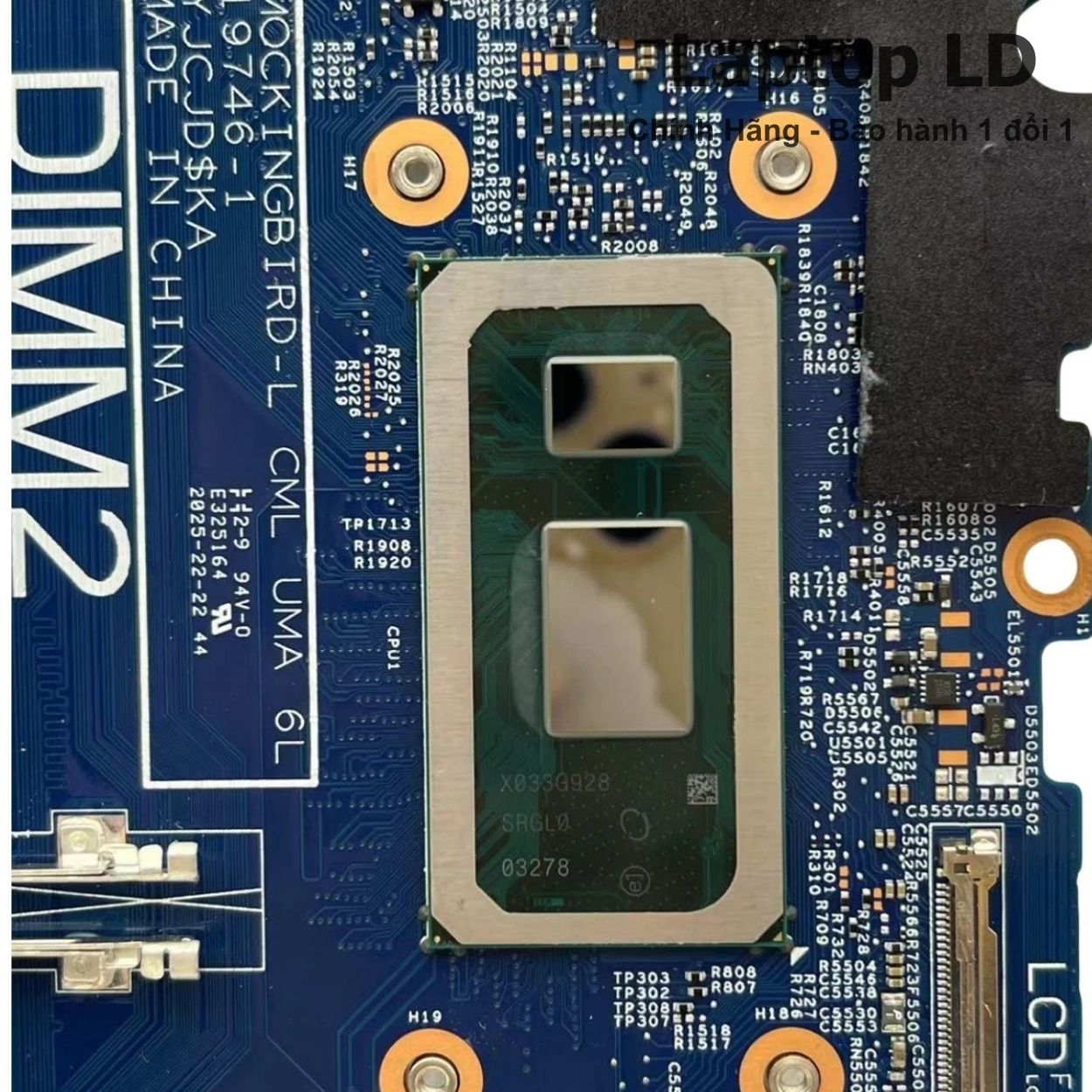

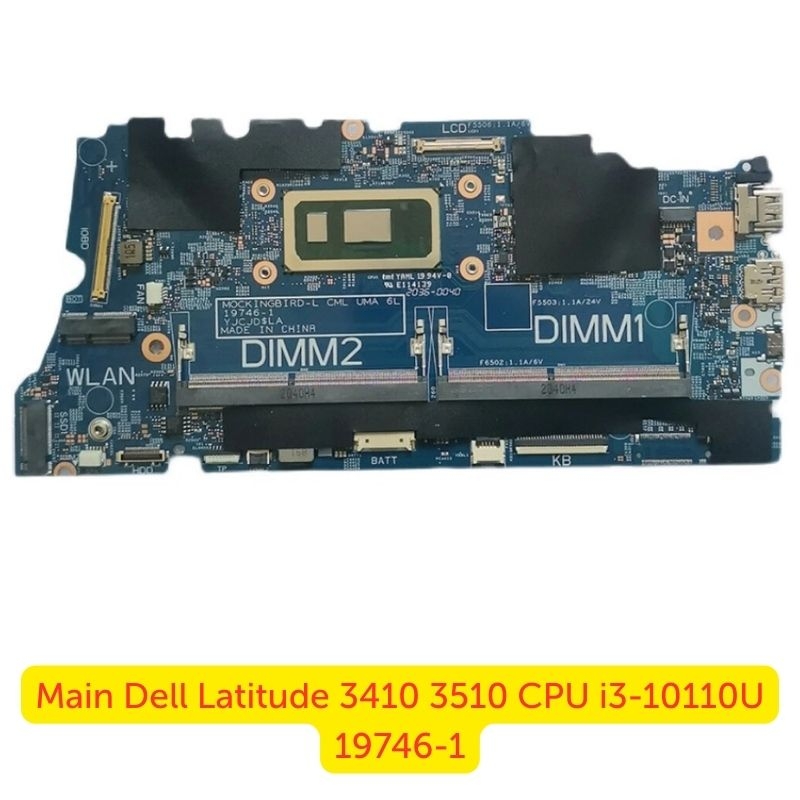

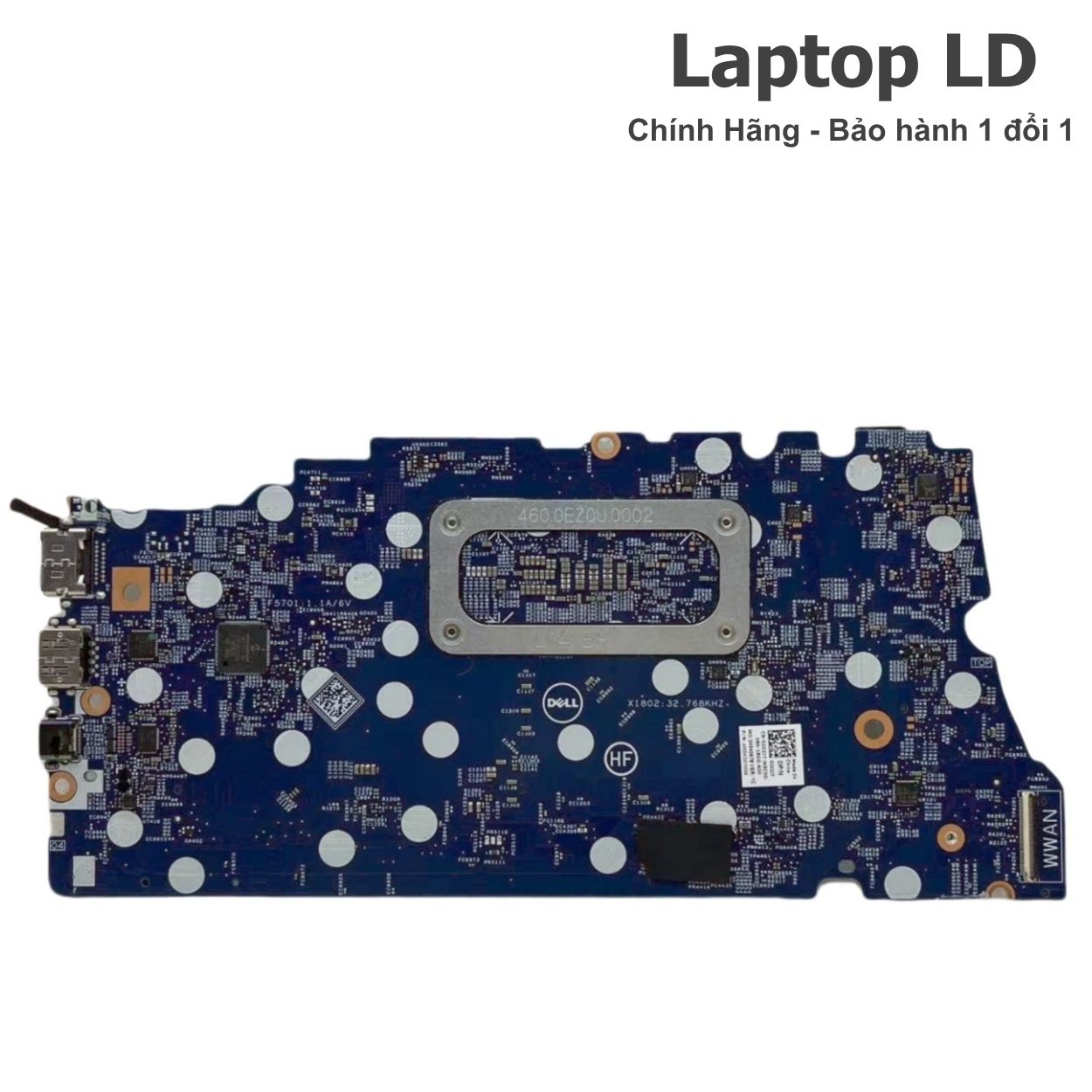

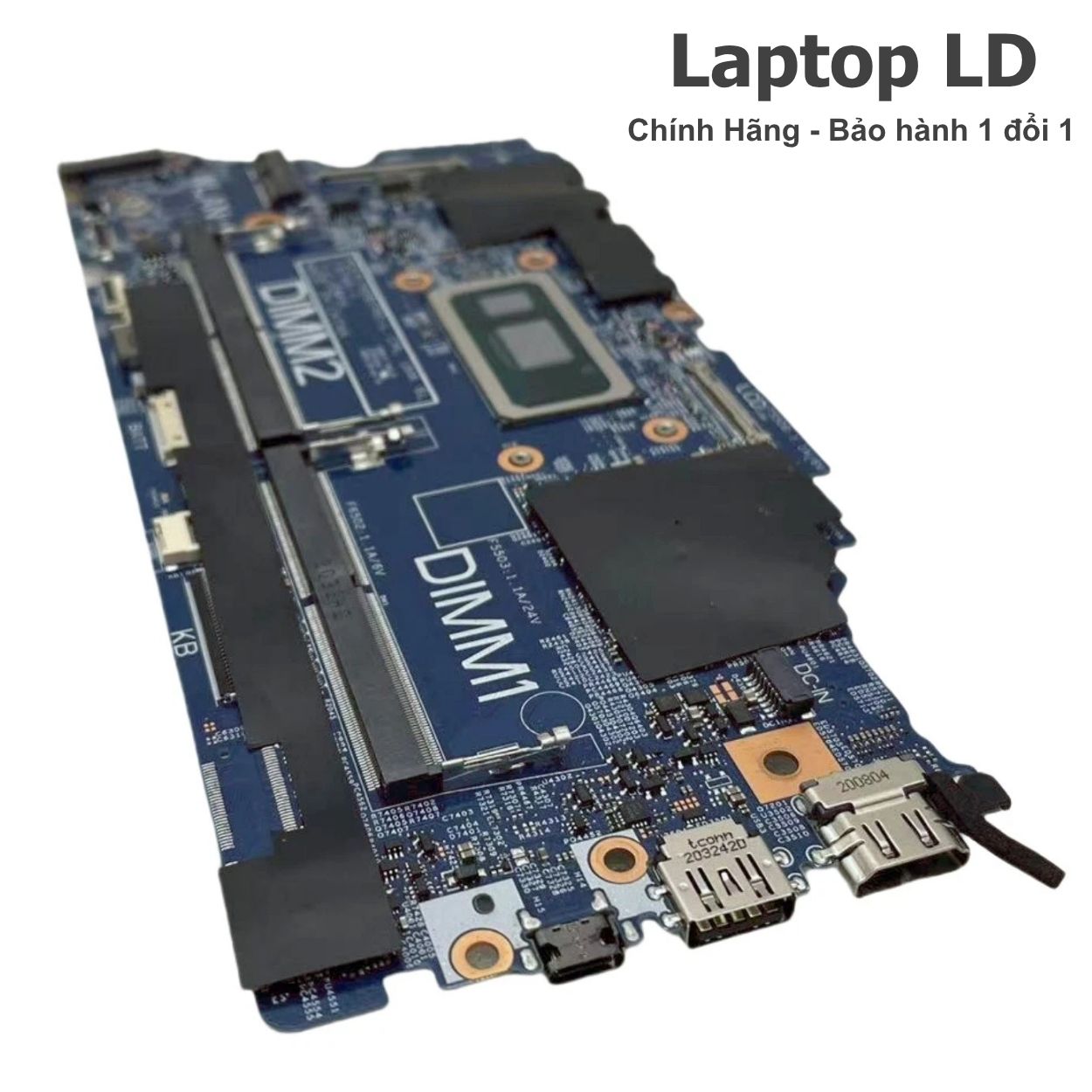

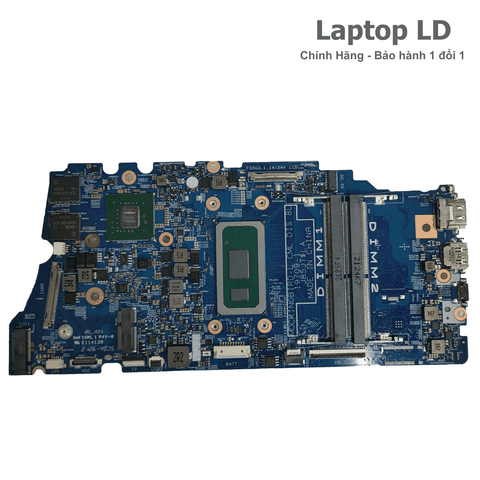

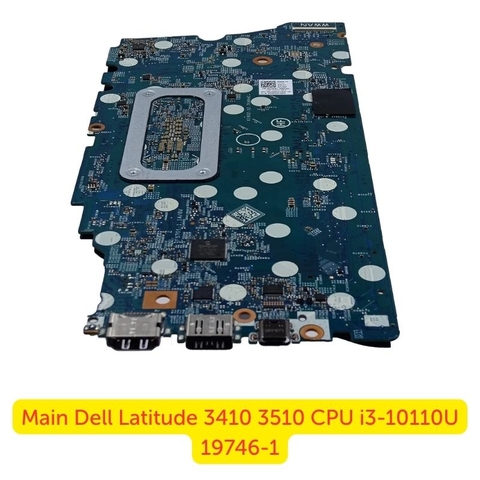

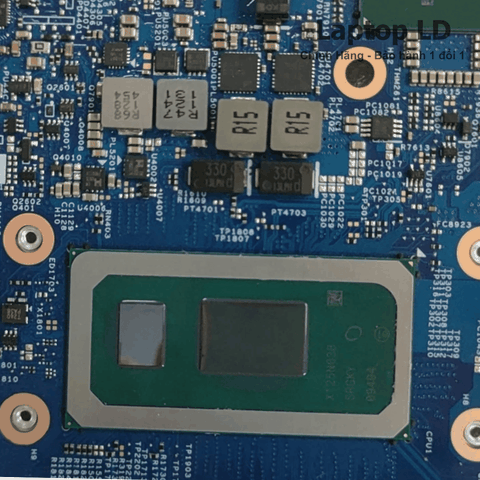

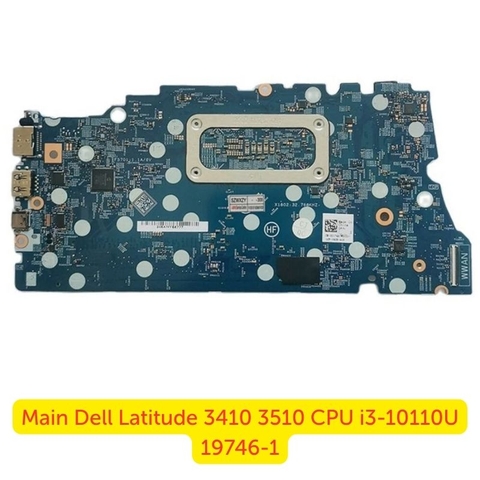

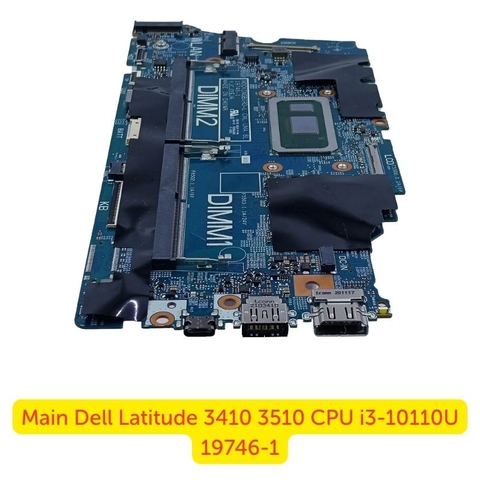

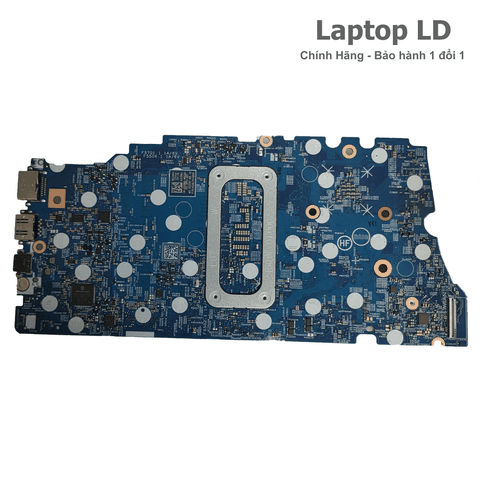

Hình ảnh tham khảo (19746-1 & cụm cổng)
- RJ45 gập có mạng nhưng truyền file lớn lại lỗi: đây là bệnh rất đúng kiểu Latitude 3410 / 3510 vì máy dùng cổng mạng flip-down; vẫn có link mạng nhưng khi truyền nội bộ nặng hoặc ping lâu mới lộ ra lỗi tiếp xúc/cổng mạng.
- USB-C vẫn nhận thiết bị nhẹ nhưng dùng dock lại chập chờn: dòng này có USB-C 3.2 Gen 1 hỗ trợ DisplayPort alt mode và Power Delivery, nên phải test bằng dock hoặc màn ngoài thật, không nên chỉ cắm sạc/điện thoại rồi kết luận cổng tốt.
- Treo logo / boot chậm: model này hỗ trợ cả ổ 2.5 inch SATA và SSD M.2 PCIe; khi lỗi boot phải kiểm cả hai nhánh vì có máy chỉ hỏng một nhánh lưu trữ nhưng triệu chứng rất dễ nhầm sang lỗi main toàn phần.
- Quạt quay nhưng đen màn: với Latitude 3410 / 3510, cần ưu tiên kiểm BIOS, RAM DDR4, SSD boot và nguồn CPU hơn là suy luận theo kiểu gaming laptop có GPU rời.
- Cắm sạc có đèn nhưng pin tăng chậm: lỗi này không phải lúc nào cũng do pin; có thể nằm ở mạch sạc đầu 4.5mm, đường nhận adapter hoặc nhánh Power Delivery nếu máy từng sạc qua USB-C.
- HDMI 1.4 lên màn ngoài chập chờn: có máy lên hình ban đầu nhưng đổi màn, đổi cáp hoặc dùng lâu thì nháy, mất tín hiệu; đây là lỗi I/O rất hay bị bỏ sót nếu chỉ test lướt qua.
- microSD reader đọc lúc được lúc không: nhóm khách văn phòng, kế toán, chụp tài liệu hay dùng khe thẻ; cần test riêng vì đây là phần dễ bị bỏ quên.
- Máy nóng nhẹ rồi lag, đơ chứ không tắt ngay: đúng kiểu U-series doanh nghiệp, quạt bẩn và keo khô làm máy chậm dần, đứng ứng dụng, khựng chuột trước khi có dấu hiệu nặng hơn.
- Cấu hình pin ảnh hưởng lựa chọn lưu trữ: với một số cấu hình pin dung lượng khác nhau, không gian cho ổ 2.5 inch có thể thay đổi, nên khi đối chiếu main và khi ráp máy phải kiểm đúng cấu trúc lưu trữ theo thân máy thực tế.
Thông số kỹ thuật Dell Latitude 3410 / 3510 (19746-1)
| Mã board | 19746-1 |
|---|---|
| Dòng máy | Dell Latitude 3410 / Dell Latitude 3510 |
| Nền tảng | Intel Core thế hệ 10 U-series |
| CPU | Intel Core i5-10210U, 4 nhân 8 luồng, xung cơ bản 1.60GHz, Turbo Boost tối đa 4.20GHz, cache 6MB |

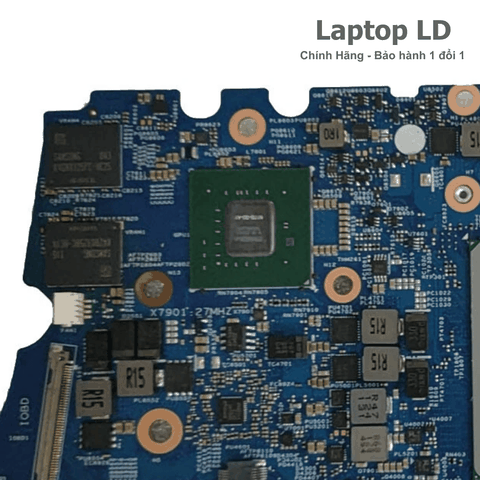

| GPU | Intel UHD Graphics |
| RAM | DDR4 2400/2667MHz, 2 khe RAM |
| RAM tối đa | 32GB |
| Lưu trữ | 1 x 2.5" SATA HDD/SSD + 1 x M.2 2230/2280 PCIe NVMe SSD |
| Màn hình | 3410: 14.0" • 3510: 15.6" |
| Cổng kết nối | 1 x USB 3.2 Gen 1 Type-C with DisplayPort alt mode/Power Delivery • 1 x USB 3.2 Gen 1 Type-A with PowerShare • 1 x USB 3.2 Gen 1 Type-A • 1 x USB 2.0 Type-A • 1 x HDMI 1.4 • 1 x Flip-down RJ45 10/100/1000 • 1 x Universal Audio Jack • 1 x microSD card reader • 1 x DC-in 4.5mm |
| Kết nối | Wi-Fi • Bluetooth |
| Adapter | Adapter Dell đầu 4.5mm, công suất theo cấu hình |
Lưu ý: Cấu trúc cổng, lưu trữ và RAM của Latitude 3410 / 3510 cần đối chiếu đúng với thân máy thực tế, đặc biệt ở phần pin và không gian lắp ổ 2.5 inch. Đây là điểm rất đặc trưng của dòng này.
Khi nào nên thay linh kiện 19746-1 cho Dell Latitude 3410 / 3510?
Không phải lỗi nào cũng cần thay. Tuy nhiên với Dell Latitude 3410 / 3510 dùng i5-10210U, bạn nên cân nhắc thay khi gặp các trường hợp sau và lỗi đã lặp lại dù đã kiểm tra cơ bản:
- Cắm sạc không vào, sạc chập chờn hoặc pin tăng rất chậm dù đã thử adapter đúng chuẩn.
- Nhấn nguồn có đèn, quạt quay nhưng không lên hình, hoặc lên logo rồi treo.
- Không nhận một trong hai nhánh lưu trữ 2.5 inch hoặc M.2, boot rất chậm, restart nhiều lần hay treo logo dù đã thử ổ tốt.
- USB-C, HDMI, RJ45 hoặc microSD reader lỗi theo thời gian, đặc biệt khi dùng đúng nhu cầu thực tế mới lộ.
- Máy dùng một lúc thì nóng nhẹ, chậm dần, lag, đơ nhưng không phải lúc nào cũng sập ngay.
- Board có dấu hiệu oxy hóa quanh cổng, khu vực nguồn hoặc đã từng sửa chắp vá nhiều lần.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 19746-1: phương án nào hợp lý hơn?
- Adapter hoặc đầu sạc 4.5mm tiếp xúc kém: xử lý phần sạc đầu vào và test lại ổn định.
- Nóng lag do bụi/keo khô: vệ sinh quạt, thay keo và theo dõi nhiệt CPU theo thời gian.
- Treo logo hoặc mất ổ do HDD/SSD yếu hoặc tiếp xúc khay/khe lưu trữ kém: thay thử ổ tốt và kiểm lại nhánh lưu trữ.
- Lỗi ngoại vi đơn lẻ như microSD reader hoặc jack audio nếu chưa ảnh hưởng nguồn, boot và hiển thị.
- Không lên nguồn hoặc bật rồi tắt do standby suy, lỗi sâu nguồn đầu vào hoặc chập tải trên board.
- Đen màn, lỗi BIOS hoặc nguồn CPU lặp đi lặp lại sau khi đã xử lý cơ bản.
- Không nhận lưu trữ, lỗi POST hoặc nhiều cổng như USB-C, HDMI, RJ45, microSD cùng lỗi.
- Board từng sửa nhiều lần nhưng lỗi vẫn tái diễn, đặc biệt ở nhóm nguồn – lưu trữ – I/O.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử adapter đúng chuẩn → kiểm tra độ ổn định nguồn đầu vào → thử HDD/SSD tốt ở cả nhánh 2.5 inch và M.2 → test boot nhiều lần → ping liên tục và transfer file qua LAN → test USB-C bằng hub/dock thật → test HDMI bằng màn/cáp khác → kiểm tra RAM và nhiệt CPU trong thời gian đủ dài.
Gợi ý quyết định: nếu đã xử lý adapter, lưu trữ, tản nhiệt mà máy vẫn lỗi sạc, vẫn treo boot hoặc cổng I/O vẫn chập chờn lặp lại, nên kiểm tra sâu và cân nhắc thay đúng bo mạch chủ laptop 19746-1.
Lỗi thường gặp trên Dell Latitude 3410 / 3510 (19746-1)
- Không sạc / sạc chập chờn: lỗi adapter, đầu sạc, mạch sạc hoặc đường nguồn vào.
- Quạt quay nhưng đen màn: lỗi BIOS, RAM DDR4, nguồn CPU hoặc cáp màn/hiển thị nội bộ.
- Treo logo / không nhận ổ: HDD/SSD yếu, tiếp xúc lưu trữ kém hoặc nhánh SATA/M.2 trên board lỗi.
- USB-C nhận lúc được lúc không: cổng mòn, nhánh I/O yếu hoặc controller phụ chập chờn.
- HDMI chập chờn: cổng HDMI hoặc đường xuất hình không ổn định.
- RJ45 gập có link nhưng transfer lỗi: socket mạng, cơ khí gập, chip mạng hoặc nguồn phụ I/O lỗi.
- microSD / audio combo lỗi riêng lẻ: cổng phụ hoặc nhánh I/O phụ có vấn đề.
- Máy nóng nhẹ rồi chậm dần: tản nhiệt bẩn, keo khô hoặc nguồn CPU suy theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc không vào / pin tăng rất chậm |
|---|---|
| Nguyên nhân | Adapter không chuẩn • đầu sạc lỏng • mạch sạc hoặc đường nguồn vào lỗi |
| Cách khoanh vùng | Thử adapter Dell đúng chuẩn → test rung nhẹ đầu sạc → kiểm độ ổn định nguồn vào → nếu vẫn lỗi, kiểm tra sâu phần sạc trên board |
| Triệu chứng | Bật lên có quạt nhưng đen màn |
| Nguyên nhân | BIOS lỗi • RAM DDR4 lỗi • nguồn CPU không ổn • cáp màn/panel lỗi |
| Cách khoanh vùng | Thử RAM tốt → reset nguồn → thử màn ngoài HDMI → nếu vẫn không POST, kiểm tra nguồn/BIOS trên main laptop |
| Triệu chứng | Treo logo / không nhận HDD SSD |
| Nguyên nhân | Ổ yếu • tiếp xúc khay/khe kém • nhánh SATA/M.2 lỗi |
| Cách khoanh vùng | Thử ổ khác → kiểm tiếp xúc → reset BIOS → khởi động lại nhiều lần → nếu vẫn lặp, kiểm tra sâu nhánh lưu trữ |
| Triệu chứng | USB-C rớt thiết bị khi dùng dock hoặc hub |
| Nguyên nhân | Cổng USB-C mòn • nhánh cấp nguồn/I-O yếu • lỗi controller phụ |
| Cách khoanh vùng | Test hub/dock thực tế → truyền dữ liệu hoặc xuất hình đủ thời gian → theo dõi disconnect/reconnect |
| Triệu chứng | RJ45 có link nhưng transfer file không bền |
| Nguyên nhân | Socket LAN gập lỏng • chip mạng yếu • nguồn phụ I/O bất ổn |
| Cách khoanh vùng | Ping liên tục + truyền file lớn 10–15 phút → đổi dây mạng/switch → nếu chỉ lỗi khi tải, khoanh vùng riêng khối LAN |
| Triệu chứng | HDMI hoặc microSD chập chờn |
| Nguyên nhân | Cổng mòn • nhánh I/O phụ lỗi • cáp/màn/thẻ nhớ không ổn |
| Cách khoanh vùng | Thử nhiều màn/cáp/thẻ khác nhau → test đủ thời gian → nếu lặp lại, kiểm tra riêng từng cổng |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc 4.5mm, ngắt pin và xả điện tồn.
- Tháo nắp đáy, ổ 2.5 inch, SSD M.2, RAM DDR4, pin, quạt và các module cần thiết; lưu ý riêng 3410 và 3510 cùng họ board nhưng khác khung máy nên cần ghi nhớ đúng vị trí cáp, ốc và chi tiết cơ khí.
- Tháo cáp màn hình, loa, pin, Wi-Fi, cáp bàn phím/touchpad, cáp I/O và các kết nối đi qua mainboard laptop.
- Tháo cụm tản đúng thứ tự, vệ sinh sạch quạt, heatsink và khu vực CPU trước khi lắp lại.
- Đặt bo mạch chủ laptop 19746-1 vào thân máy, canh chuẩn cụm USB, USB-C, HDMI, RJ45 gập, microSD, audio và đầu nguồn.
- Lắp lại RAM, ổ lưu trữ, pin, quạt, cáp màn và các kết nối; test sơ bộ trước khi ráp kín: nhận sạc, lên nguồn, nhận RAM, nhận 2.5 inch + M.2, hiển thị hình ảnh.
- Ráp hoàn thiện và test theo checklist: sạc-xả, nhiệt CPU, 2.5 inch, M.2, USB, USB-C, HDMI, LAN, microSD, âm thanh, webcam, Wi-Fi/Bluetooth.
- Giữ máy test thêm thời gian để bắt đúng nhóm lỗi đặc trưng như treo logo, USB-C chập chờn, LAN tải nặng lỗi, HDMI/microSD thất thường hoặc nóng chậm dần rồi lag.
Checklist test sau khi mua/thay
- Test sạc: nhận sạc ổn định, không chập chờn khi cắm/rút nhiều lần.
- Test nguồn: bật/tắt nhiều lần; không lỗi quạt quay nhưng đen màn.
- Test RAM DDR4: nhận đủ dung lượng, không lỗi khi dùng thực tế.
- Test lưu trữ: nhận ổn định cả 2.5 inch và M.2, đọc ghi bình thường, restart nhiều lần để bắt lỗi treo logo.
- Test USB và USB-C: cắm thiết bị thực tế, truyền dữ liệu đủ thời gian.
- Test HDMI: xuất hình ổn định trên màn ngoài, không mất tín hiệu giữa chừng.
- Test LAN RJ45: ping liên tục và truyền dữ liệu nội bộ 10–15 phút.
- Test microSD: đọc/chép dữ liệu bằng thẻ nhớ thực tế, không nhận chập chờn.
- Test nhiệt: chạy tải CPU 20–30 phút, theo dõi nhiệt và độ ổn định.
- Test âm thanh: loa ngoài + jack tai nghe/mic hoạt động ổn định.
- Test webcam, bàn phím, touchpad, Wi-Fi và Bluetooth đầy đủ trước khi bàn giao.
Giá linh kiện & giá thay Dell Latitude 3410 / 3510
Giá 19746-1 (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, độ đẹp cụm cổng sạc/USB/USB-C/HDMI/RJ45/microSD, tình trạng khe RAM và nhánh lưu trữ, mức oxy hóa, độ ổn định khi test nguồn – lưu trữ – I/O và tổng thể chất lượng linh kiện. Với dòng Latitude doanh nghiệp, yếu tố chạy bền, boot bền và cổng dùng ổn định quan trọng hơn nhiều so với chỉ nhìn hình thức bên ngoài.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh cơ bản, kiểm tra cổng và test tổng thể theo checklist thực tế.
- Báo giá rõ trước khi làm; không phát sinh khi khách chưa đồng ý.
- Với Latitude 3410 / 3510, phần test cần kỹ hơn ở nhóm sạc, 2.5 inch + M.2, USB-C, RJ45, HDMI, microSD và lỗi nhiệt chậm máy.
Thay cho Dell Latitude 3410 / 3510 có lấy ngay không?
Nếu có sẵn đúng board 19746-1 và máy không phát sinh thêm lỗi phụ như pin, RAM, HDD/SSD, cáp màn, đầu sạc hoặc quạt tản, thời gian thay thường có thể hoàn tất trong ngày. Trường hợp cần test thêm sạc, test lưu trữ, test USB-C/HDMI/LAN/microSD hoặc test lỗi nhiệt theo thời gian, kỹ thuật sẽ báo trước tình trạng cụ thể.
Đánh giá khách hàng
Qfat tham khảo: 9.0/10 (nhận sạc ổn định + 2.5 inch/M.2 nhận bền + USB-C/RJ45/HDMI hoạt động đều + boot nhiều lần không treo logo).
Khách văn phòng doanh nghiệp: “Máy dùng làm việc ổn nhưng gần đây sạc chậm, lâu lâu khởi động lại treo logo, cắm dock USB-C lúc nhận lúc không, mạng LAN có hôm copy file bị đứng. Thay xong máy ổn định hơn, khởi động nhanh và dùng các cổng yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc nhiều lần, test RAM, test cả 2.5 inch và M.2, test USB/USB-C truyền dữ liệu, test HDMI màn ngoài, test LAN truyền file, test microSD, chạy tải CPU 30 phút và kiểm lại toàn bộ cụm cổng trước khi bàn giao.”
Câu hỏi thường gặp
19746-1 có dùng chung cho Latitude 3410 và 3510 không?
Thuộc cùng họ platform, nhưng khi lắp hoàn thiện vẫn phải đối chiếu đúng thân máy 14 inch hay 15.6 inch, đúng cáp màn và chi tiết cơ khí của từng máy. Không nên chỉ nhìn tên model gần nhau rồi bỏ qua khâu đối chiếu thực tế.
Máy treo logo có phải hỏng bo mạch chủ laptop ngay không?
Chưa chắc. Dòng này hỗ trợ cả ổ 2.5 inch và M.2 nên rất hay treo logo do một trong hai nhánh lưu trữ không ổn. Cần thử ổ tốt và kiểm cả SATA lẫn M.2 trước, chỉ khi đã loại trừ mà lỗi vẫn lặp mới ưu tiên kiểm tra sâu motherboard.
Nhận máy sau thay cần test gì quan trọng nhất?
Nên ưu tiên bốn nhóm: test sạc ổn định, test lưu trữ 2.5 inch + M.2 và khởi động lại nhiều lần, test USB-C/HDMI/RJ45 theo đúng nhu cầu thực tế, test microSD và nhiệt CPU 20–30 phút. Đây là các điểm dễ lộ lỗi thật nhất trên Latitude 3410 / 3510.
Vì sao không nên bê checklist của laptop khác sang model này?
Vì Latitude 3410 / 3510 có USB-C hỗ trợ DP/PD, có RJ45 gập, có microSD, có cấu trúc lưu trữ kép và thiên doanh nghiệp. Nếu bê checklist của ultrabook hoặc gaming sang, rất dễ thiếu phần LAN gập, microSD, Power Delivery hoặc kiểm sai trọng tâm lỗi thực tế.
