Laptop LD • Main Dell Latitude 5440
Thay main Dell Latitude 5440 i5-1335U LA-M401P đúng mã
Đúng nền bo IDB40 LA-M401P, CPU Intel Core i5-1335U, hai khe RAM DDR4-3200, một khe SSD M.2 2230 PCIe Gen4 và Intel Iris Xe Graphics bản UMA. Dell DP/N thường gặp trên biến thể này là F1HCP/0F1HCP. Một số nơi bán linh kiện ghi thêm “Latitude 5441”, nhưng tài liệu Dell chính thức xác nhận i5-1335U cho Latitude 5440; vì vậy Laptop LD không khóa tương thích 5441 nếu chưa có Service Tag, Dell DP/N và ảnh main thực tế.
- Dell DP/N F1HCP
- CPU i5-1335U
- 10 nhân 12 luồng
- Bản UMA
- 2 Thunderbolt 4
- SSD M.2 2230
Xác thực kỹ thuật: F1HCP/0F1HCP được ghi nhận là bo LA-M401P i5-1335U DDR4 bản UMA cho Latitude 5440 và Precision 3480. Dòng Latitude 5440 còn có cấu hình DDR5 và NVIDIA MX550 với Dell DP/N/tản nhiệt khác; không được thay chéo chỉ vì cùng tên máy hoặc cùng mã platform.

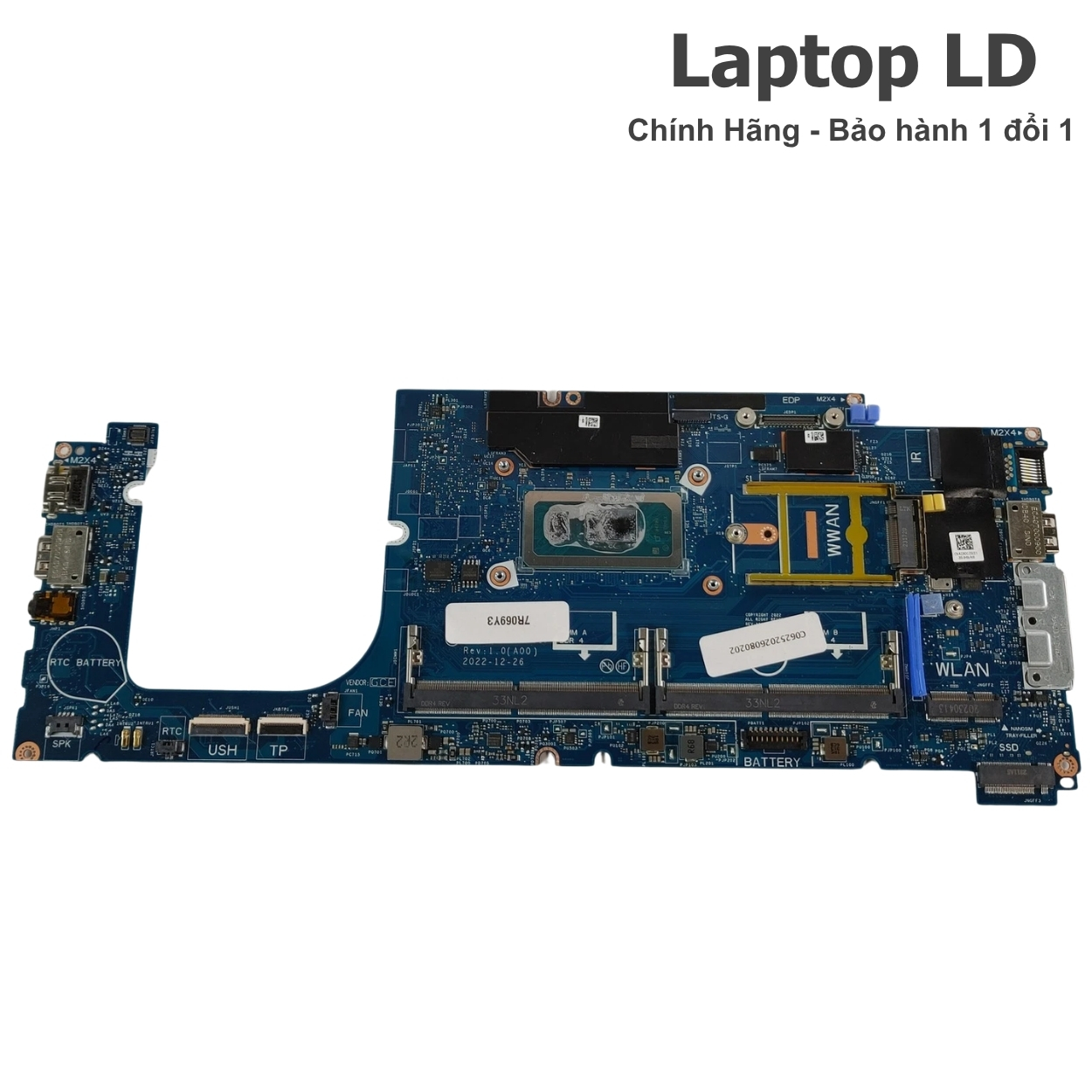

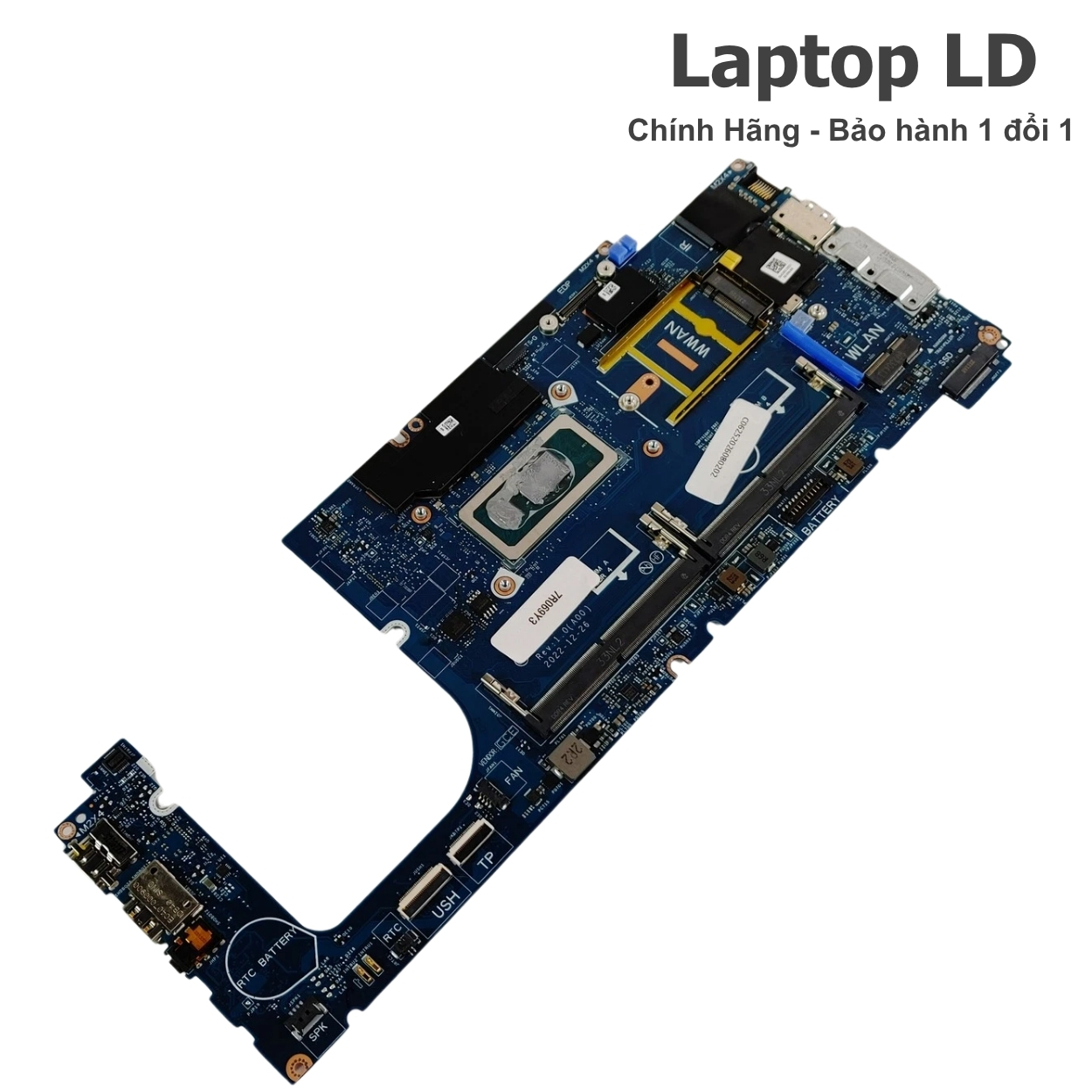

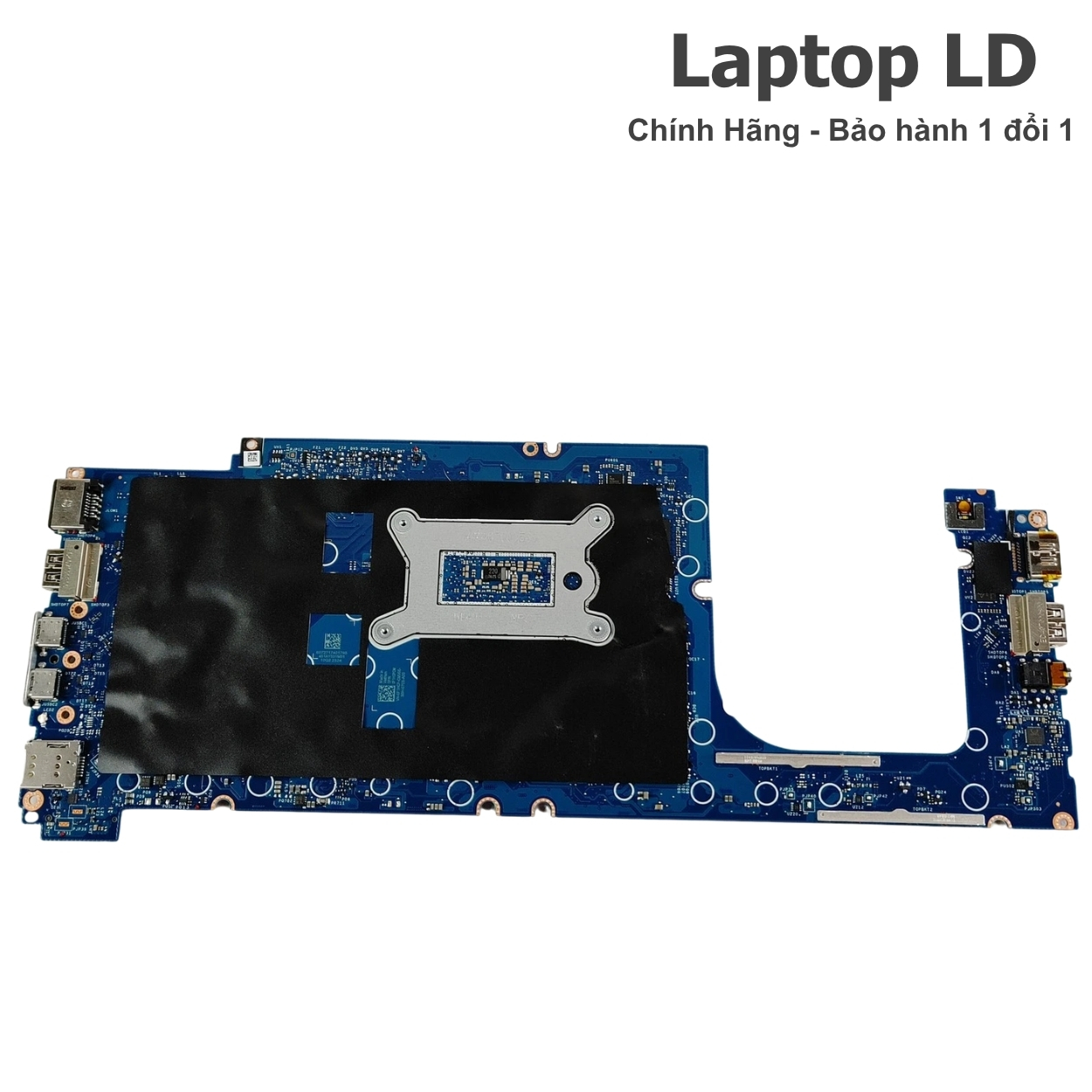

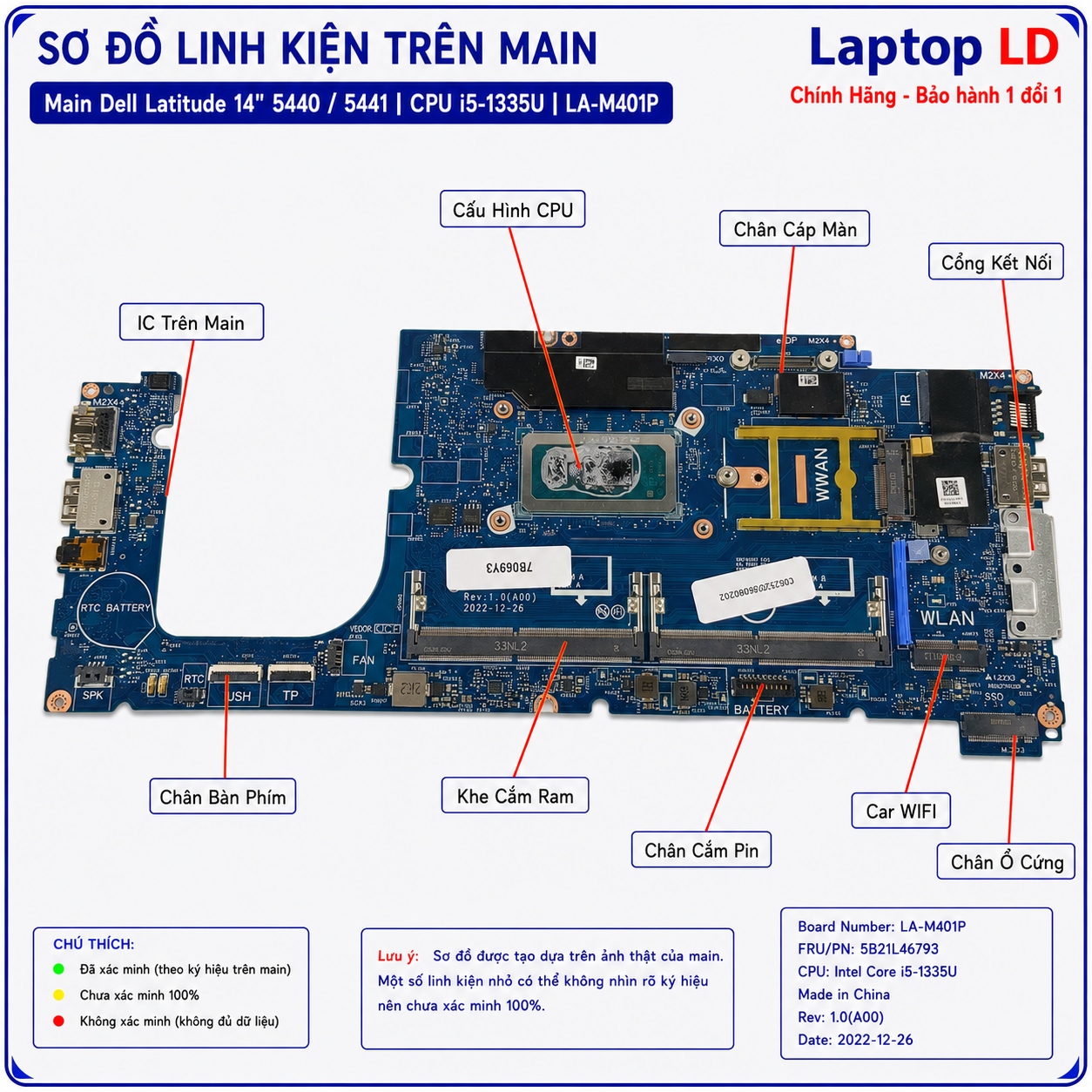

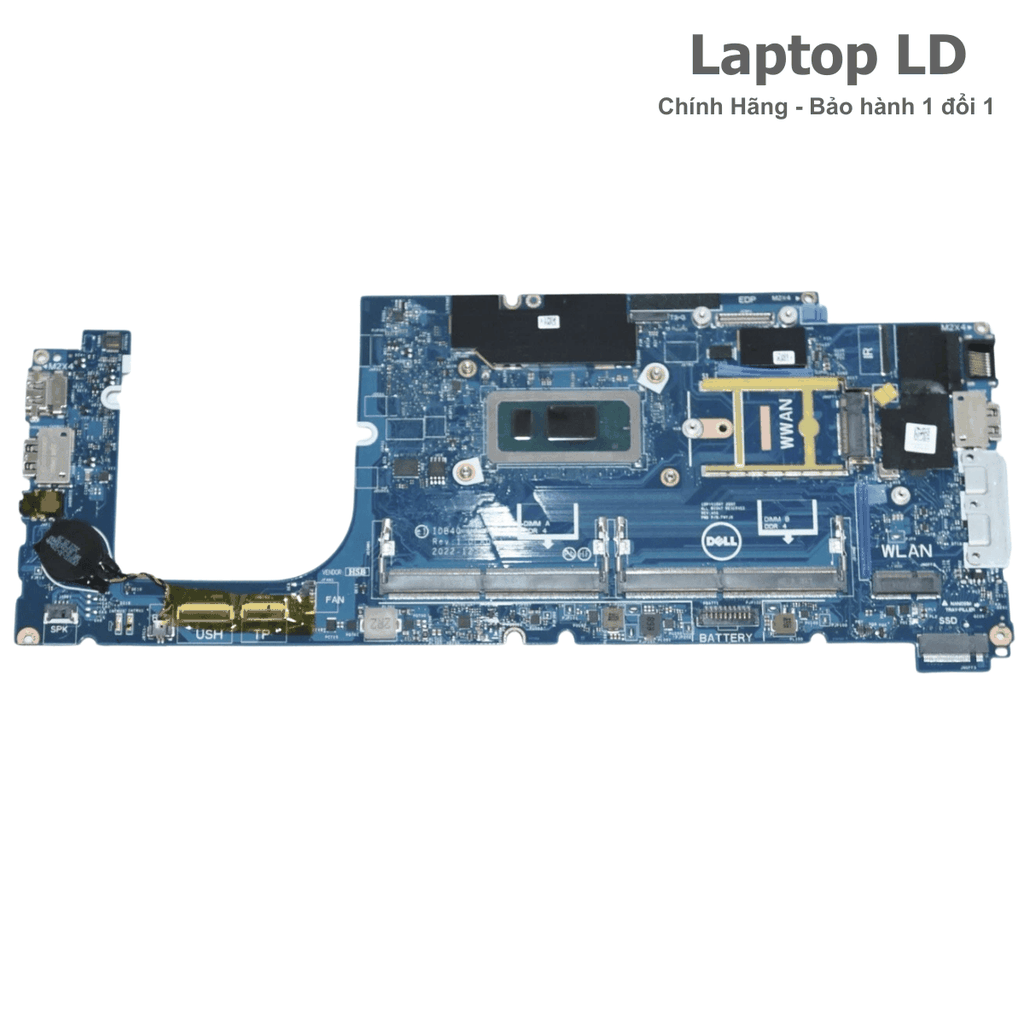

Vị trí linh kiện và ảnh tổng thể main Dell Latitude 5440 i5-1335U LA-M401P

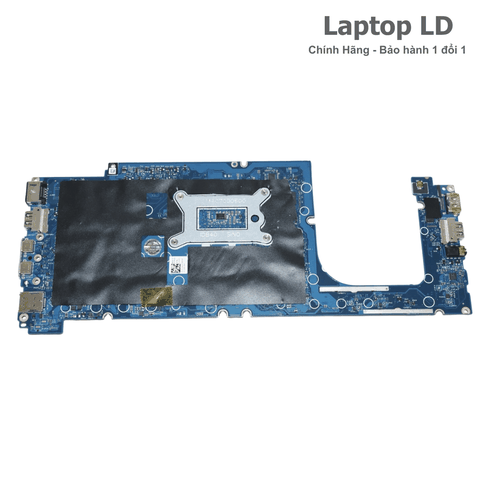

Ảnh thực tế giúp nhận biết CPU i5-1335U, hai khe SO-DIMM DDR4, khe SSD M.2 2230, khe WLAN, khu vực WWAN tùy chọn, mạch sạc USB-C, hai Thunderbolt 4, hai USB-A, HDMI 2.0, LAN RJ-45 và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa, camera, smart card và cảm biến tùy cấu hình.
Cần gửi gì để Laptop LD báo đúng main?
Latitude 5440 có CPU U/P, RAM DDR4 hoặc DDR5, Intel Graphics hoặc NVIDIA MX550 và nhiều Dell DP/N. Chỉ tên “5440/5441” hoặc LA-M401P chưa đủ để kết luận thay chéo.
Thông tin nên gửi trước
- Ảnh tem đáy máy ghi rõ Dell Latitude 5440 và Service Tag.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ IDB40 LA-M401P, revision PCB và tem Dell DP/N.
- Ảnh CPU i5-1335U và hai khe RAM để xác nhận DDR4.
- Ảnh khu vực đồ họa để xác nhận bản UMA không có MX550/VRAM.
- Ảnh khe SSD M.2 2230, Wi-Fi, WWAN và Nano-SIM nếu có.
- Ảnh hai Thunderbolt 4, hai USB-A, HDMI 2.0, LAN, audio và cổng tùy chọn.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM/SSD, mất hình, mất LAN/USB-C, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng F1HCP/0F1HCP i5-1335U DDR4 bản UMA.
- Tránh nhầm bo i5-1345U, i7-1355U, CPU P-series hoặc bo NVIDIA MX550.
- Tránh lắp RAM DDR5 vào main DDR4 hoặc ngược lại.
- Khóa đúng SSD M.2 2230 thay vì ghi nhầm M.2 2280.
- Xác định có WWAN, Nano-SIM, smart card hay không.
- Rút ngắn thời gian kiểm tra và tránh mua sai Dell DP/N/revision.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Dell Latitude 5440 i5-1335U LA-M401P được báo theo Dell DP/N, revision PCB, loại RAM DDR4/DDR5, bản UMA/MX550, tình trạng bo và gói bảo hành.
Công lắp
Khi thay main, máy được kiểm tra adapter USB-C, pin, quạt/tản nhiệt, RAM, SSD, Wi-Fi/WWAN, màn hình, LAN, Thunderbolt, HDMI và các tùy chọn bảo mật.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo phiếu; có gói bảo hành mở rộng lên tới 24 tháng.
Thời gian xử lý
Máy từng sửa mạch USB-C, BIOS, RAM, nguồn CPU, LAN hoặc vào nước cần kiểm tra kỹ hơn trước khi lắp bo thay thế.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng Latitude 5440, i5-1335U, IDB40 LA-M401P, Dell DP/N và revision.
- Xác nhận đúng DDR4 và bản UMA F1HCP trước khi giao/lắp.
- Kiểm tra adapter USB-C, pin, RAM, SSD, hai Thunderbolt 4, HDMI 2.0, LAN, USB-A, Wi-Fi, Bluetooth, camera và nhiệt độ.
- Không quảng cáo tương thích Latitude 5441 khi chưa có Service Tag hoặc tài liệu Dell xác nhận.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Dell Latitude 5440 i5-1335U LA-M401P dùng cho máy nào?
Tương thích đã có căn cứ
- Dell Latitude 5440 bản Intel Core i5-1335U.
- Dell Precision 3480 bản i5-1335U UMA khi cùng Dell DP/N F1HCP/0F1HCP.
- Board IDB40 LA-M401P.
- Hai khe SO-DIMM DDR4-3200, tối đa 64GB theo nền Latitude 5440.
- Một khe SSD M.2 2230 PCIe Gen4 x4, tối đa 2TB.
- Intel UHD khi RAM single-channel; Intel Iris Xe khi RAM dual-channel.
- Hai Thunderbolt 4, hai USB-A, HDMI 2.0, LAN RJ-45 và audio 3,5mm.
- Pin 42Wh hoặc 54Wh; adapter USB-C 60W, 65W hoặc 100W theo cấu hình.
Không nên thay chéo khi chưa kiểm
- Không khóa Latitude 5441 chỉ vì listing linh kiện ghi “5440/5441”.
- Không nhầm bo F1HCP UMA với bo có NVIDIA MX550 2GB.
- Không nhầm main DDR4 với main DDR5 dù cùng model Latitude 5440.
- Không nhầm i5-1335U với i5-1345U vPro, i7-1355U hoặc CPU P-series.
- Không ghi SSD M.2 2280; Dell công bố một khe M.2 2230.
- Không ghi khe microSD; Latitude 5440 có smart-card reader tùy chọn, không phải microSD.
- Không kết luận lỗi main trước khi loại trừ adapter, pin, RAM, SSD, màn hình và module WLAN/WWAN.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Dell Latitude 5440; Precision 3480 chỉ khi cùng DP/N. | Gắn thêm tên Latitude 5441 theo listing mà không kiểm Dell. |
| Board number | IDB40 LA-M401P. | Đặt theo hình giống nhau nhưng khác revision hoặc chuẩn RAM. |
| Dell DP/N | F1HCP/0F1HCP trên bản i5-1335U DDR4 UMA. | Bỏ qua tem DP/N và mua nhầm bản MX550/CPU khác. |
| CPU | i5-1335U, 10 nhân, 12 luồng, Turbo tối đa 4,60GHz. | Nhầm i5-1345U vPro hoặc CPU P-series. |
| GPU | Intel UHD khi RAM đơn kênh; Intel Iris Xe khi RAM kép. | Ghi MX550 cho bo F1HCP UMA hoặc ghi Iris Xe khi chỉ lắp một thanh RAM. |
| RAM | 2 khe DDR4-3200 trên F1HCP; tối đa 64GB. | Đặt RAM DDR5 hoặc nghĩ RAM hàn. |
| SSD | 1 khe M.2 2230 PCIe Gen4 x4, tối đa 2TB. | Ghi M.2 2280 hoặc hai khe SSD. |
| Cổng | 2 Thunderbolt 4, 2 USB-A 5Gbps, HDMI 2.0, RJ-45 và audio. | Ghi microSD hoặc thiếu một Thunderbolt 4. |
| Pin và sạc | Pin 42Wh/54Wh; sạc USB-C 60W/65W/100W tùy Service Tag. | Khóa một công suất sạc cho mọi cấu hình. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem hướng dẫn chọn main laptop đúng mã để chụp Dell DP/N, mã PCB, CPU, chuẩn RAM, GPU, SSD và cụm cổng.

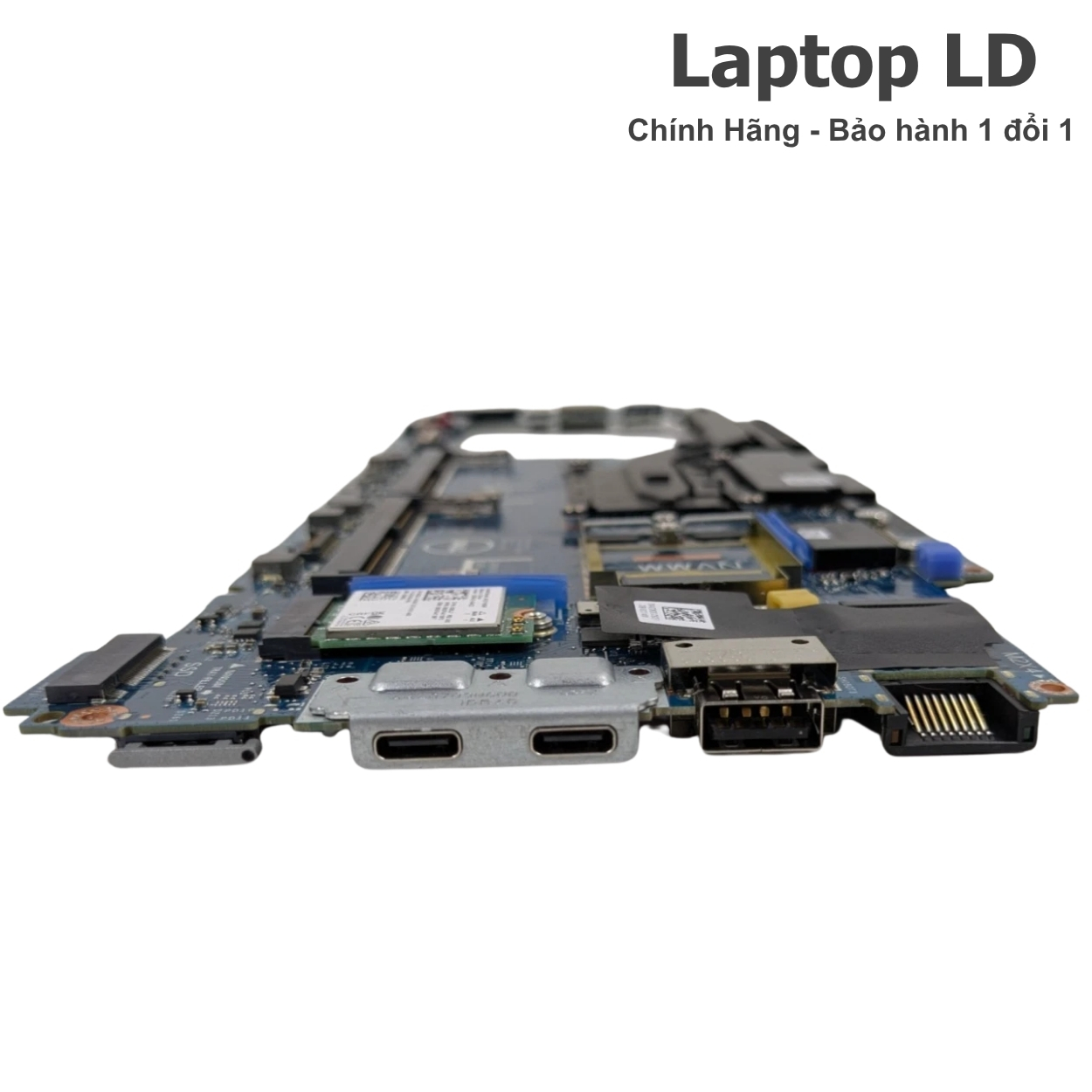

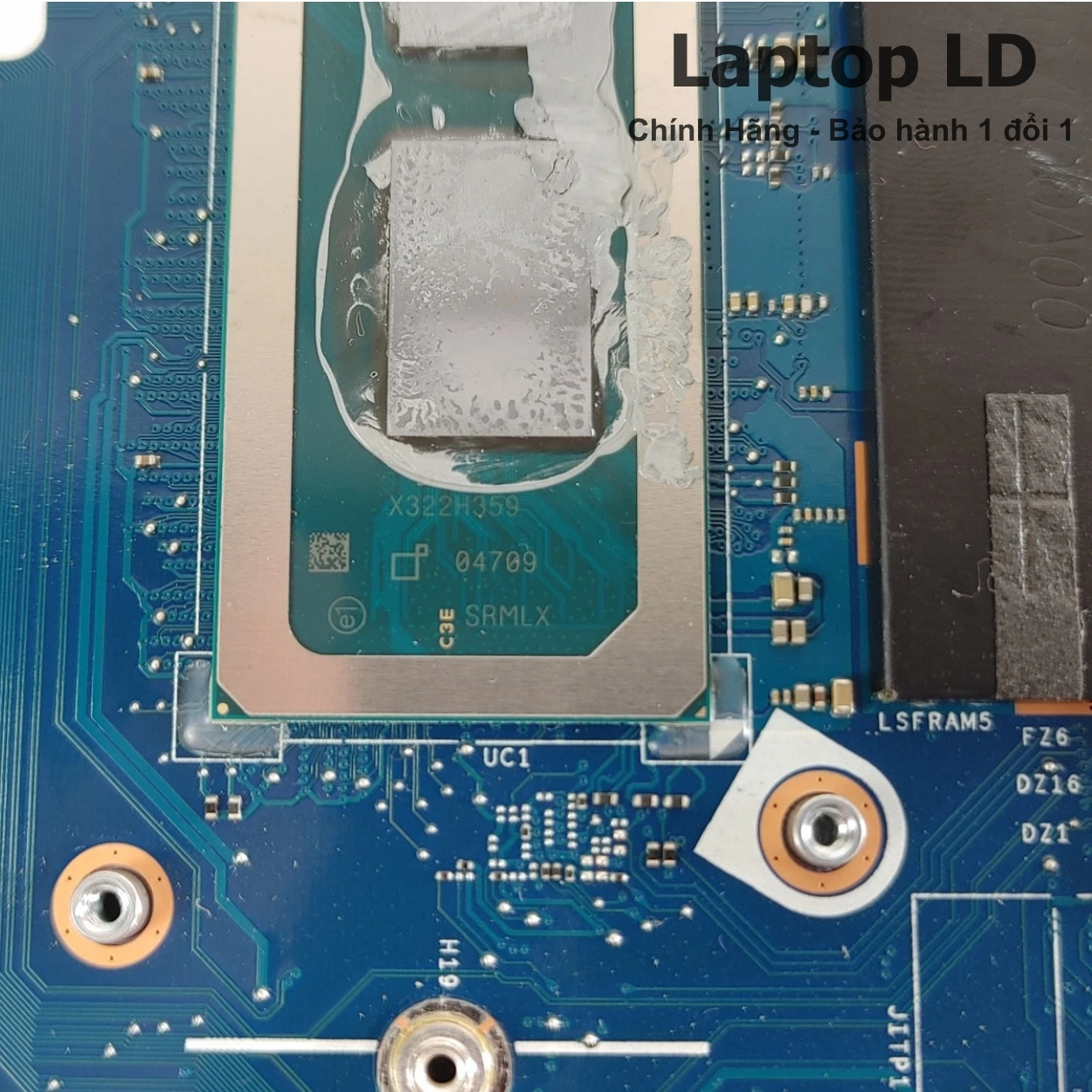

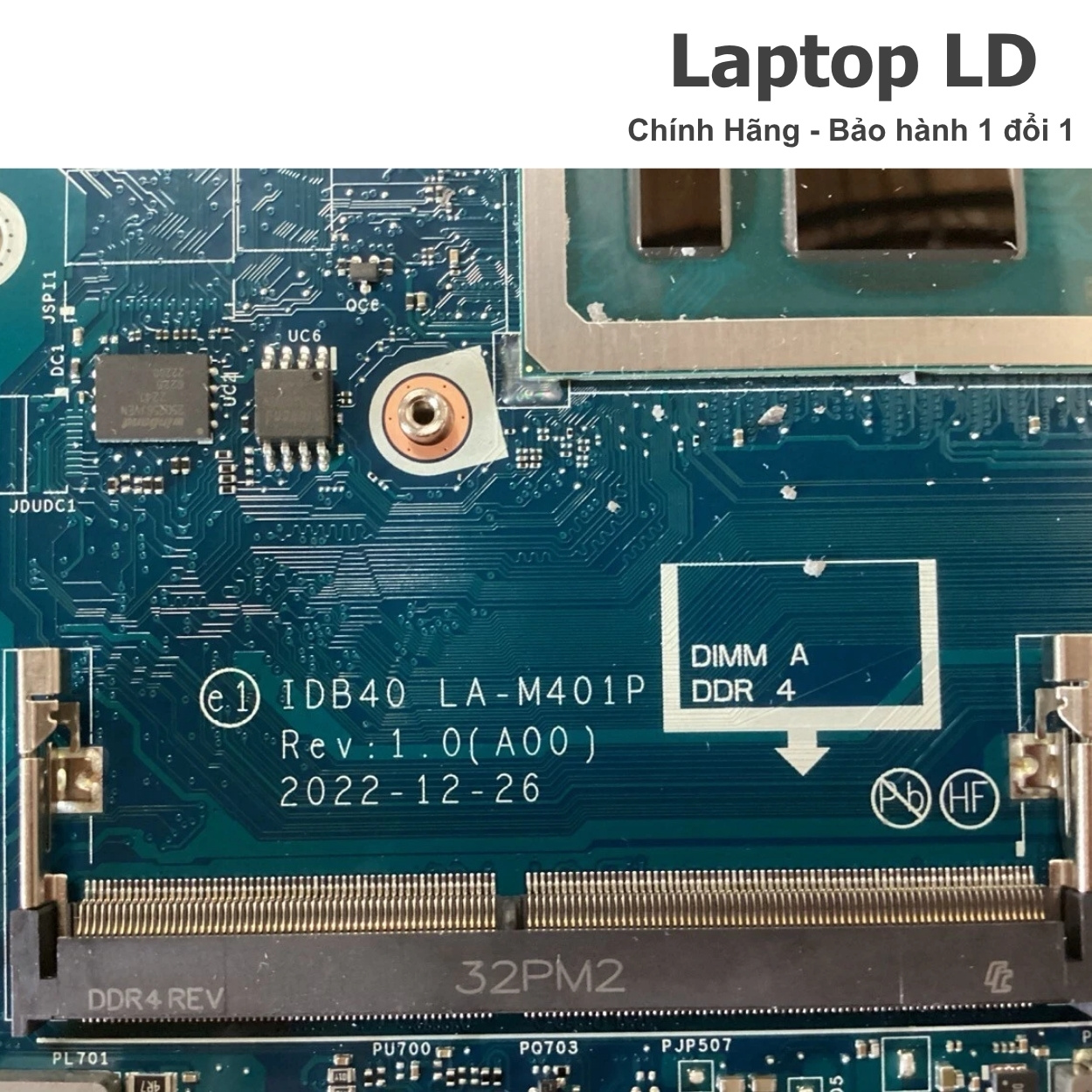

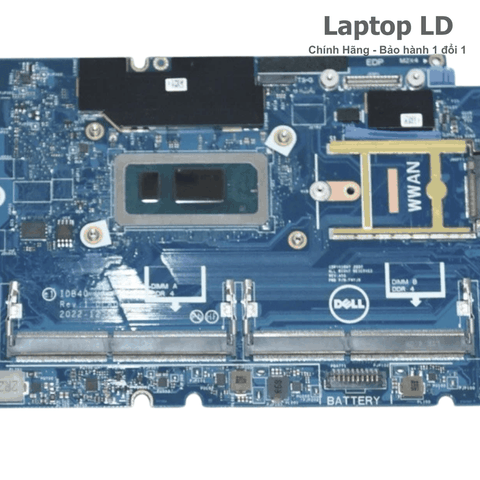

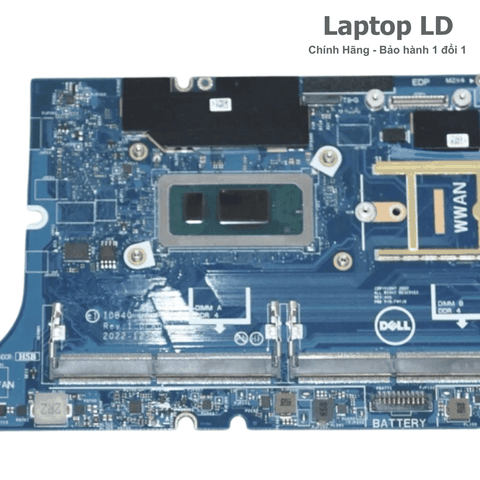

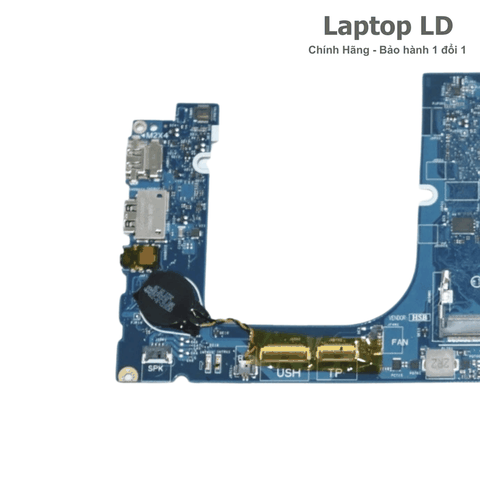

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Dell Latitude 5440 LA-M401P
Nhóm ảnh này giúp đối chiếu CPU i5-1335U, hai khe DDR4, SSD M.2 2230, khu vực UMA, Wi-Fi/WWAN, hai Thunderbolt 4, HDMI 2.0 và LAN RJ-45.
Dấu hiệu nên kiểm tra bo mạch Dell Latitude 5440
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn hoặc chỉ nháy mã lỗi.
- Không nhận sạc ở một hoặc cả hai cổng Thunderbolt 4.
- Máy báo sạc nhưng pin không tăng hoặc tụt pin khi tải.
- Cổng USB-C nóng, lỏng hoặc chập sau khi dùng dock.
- Máy tự tắt khi cắm màn ngoài hoặc LAN.
- Nguồn chờ có nhưng không khởi tạo đủ nguồn CPU/RAM.
Lỗi RAM, SSD và BIOS
- Treo logo Dell, khởi động lặp hoặc tự vào BIOS.
- Lỗi thanh RAM/khe SO-DIMM gây không POST hoặc xanh màn.
- Không nhận SSD M.2 2230 dù ổ đã kiểm tra tốt.
- Mất SSD sau sleep hoặc lỗi BitLocker/VMD.
- BIOS lỗi sau cập nhật hoặc mất nguồn.
- Mã đèn chẩn đoán báo lỗi RAM, system board hoặc LCD.
Lỗi hình ảnh, mạng và ngoại vi
- Intel Iris Xe không hiện khi RAM dual-channel hoặc chỉ nhận Intel UHD.
- HDMI 2.0 hoặc Thunderbolt không xuất hình.
- LAN RJ-45, USB-A, smart card hoặc Nano-SIM mất nhận.
- Màn FHD chớp, sọc, mất đèn nền hoặc mất cảm ứng.
- Wi-Fi/Bluetooth, WWAN, camera, mic, loa hoặc bàn phím mất nhận.
- Máy vào nước làm oxy hóa mạch sạc, LAN và nguồn RAM.
Nên sửa hay thay bo mạch Dell Latitude 5440?
Cần loại trừ adapter USB-C, pin, RAM, SSD, màn hình, card Wi-Fi/WWAN và dock trước khi kết luận hỏng main.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một USB-C, HDMI, LAN, USB-A hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi có thể nạp lại và CPU vẫn hoạt động.
- Không nhận SSD do socket, nguồn 3,3V hoặc đường PCIe.
- Một khe RAM lỗi nhưng nguồn RAM/CPU còn ổn định.
- Oxy hóa nhẹ được phát hiện sớm.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-1335U lỗi nặng hoặc chập nguồn lõi.
- Chập nặng mạch USB-C, nguồn CPU và nguồn chính cùng lúc.
- Main cong, cháy, đứt mạch nhiều lớp hoặc ăn mòn diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát.
- Chi phí sửa sâu gần bằng main thay thế đã test đầy đủ.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số của Dell Latitude 5440 i5-1335U LA-M401P F1HCP bản DDR4 UMA. Dell DP/N, revision và cấu hình máy phải kiểm thực tế trước khi giao/lắp.
| Tên sản phẩm | Main Dell Latitude 5440 CPU Intel Core i5-1335U board IDB40 LA-M401P |
|---|---|
| Dòng máy tương thích | Dell Latitude 5440; Dell Precision 3480 khi cùng Dell DP/N F1HCP/0F1HCP |
| Ghi chú về 5441 | Một số listing ghi Latitude 5441, nhưng chưa có tài liệu Dell chính thức xác nhận i5-1335U LA-M401P cho model này; không khóa tương thích |
| Board number | IDB40 LA-M401P |
| Dell DP/N | F1HCP / 0F1HCP thường gặp trên i5-1335U DDR4 UMA; bắt buộc kiểm tem trắng |
| CPU | Intel Core i5-1335U onboard, 10 nhân gồm 2 P-core + 8 E-core, 12 luồng, Turbo tối đa 4,60GHz, 12MB Intel Smart Cache |
| GPU / VGA | Intel UHD Graphics khi RAM single-channel; Intel Iris Xe Graphics khi RAM dual-channel. F1HCP là bản UMA, không có GPU/VRAM rời |
| RAM hỗ trợ | 2 khe SO-DIMM DDR4-3200 trên F1HCP, tối đa 64GB; không thay chéo với bo DDR5 |
| Ổ cứng hỗ trợ | 1 khe M.2 2230 PCIe Gen4 x4 NVMe, tốc độ giao tiếp đến 64Gbps, dung lượng tối đa 2TB; không hỗ trợ khe M.2 thứ hai |
| Khe trên main | 2 khe RAM, 1 khe SSD M.2 2230, 1 khe WLAN M.2 2230, kết nối WWAN/Nano-SIM tùy cấu hình, đầu pin, màn hình, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 Thunderbolt 4/USB4 có DisplayPort Alt Mode và Power Delivery; 1 USB-A 5Gbps có PowerShare; 1 USB-A 5Gbps; HDMI 2.0; LAN RJ-45; audio 3,5mm; smart card và Nano-SIM tùy chọn |
| Màn hình tương thích | 14 inch FHD 1920×1080 IPS 60Hz; tùy chọn 250 nit, cảm ứng 300 nit hoặc ComfortView Plus 400 nit |
| Mạng và kết nối | Realtek RTL8852BE Wi-Fi 6 hoặc Intel AX211 Wi-Fi 6E; Bluetooth 5.3; WWAN tùy cấu hình |
| Pin | Pin polymer 3 cell 42Wh hoặc 3 cell 54Wh, ExpressCharge hoặc Long Cycle Life tùy Service Tag |
| Sạc | Adapter Dell USB-C 60W, 65W hoặc 100W tùy cấu hình; bản i5 UMA thường dùng 65W nhưng phải kiểm Service Tag |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter Dell đúng công suất, kiểm từng Thunderbolt, ngắt pin và đo dòng chờ. |
| Chỉ một USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi đàm phán PD. |
| Treo logo | BIOS, RAM, SSD, CPU hoặc module ngoại vi. | Tháo SSD/module, thử từng thanh/khe RAM và reset BIOS. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, nguồn RAM, BIOS hoặc CPU. | Vệ sinh khe, đổi thanh/khe và kiểm nguồn RAM. |
| Không nhận SSD | SSD M.2 2230, socket, nguồn 3,3V, BIOS hoặc PCIe. | Thử SSD 2230 chuẩn, đo nguồn và kiểm BIOS/VMD. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/Thunderbolt, kiểm đèn nền, nguồn panel và đầu cáp. |
| Mất LAN/Thunderbolt | Cổng, linh kiện bảo vệ, controller, driver hoặc BIOS. | Thử cáp/dock khác, kiểm nguồn và nhận diện trong hệ điều hành. |
| Máy nóng/tự tắt | Bụi, quạt, heatpipe, keo tản hoặc nguồn CPU. | Vệ sinh, kiểm quạt và theo dõi nhiệt độ/công suất. |
| Máy vào nước | Oxy hóa USB-C, LAN, nguồn RAM, bàn phím hoặc nguồn chờ. | Ngắt pin, soi bo và đo chập trước khi cấp nguồn. |

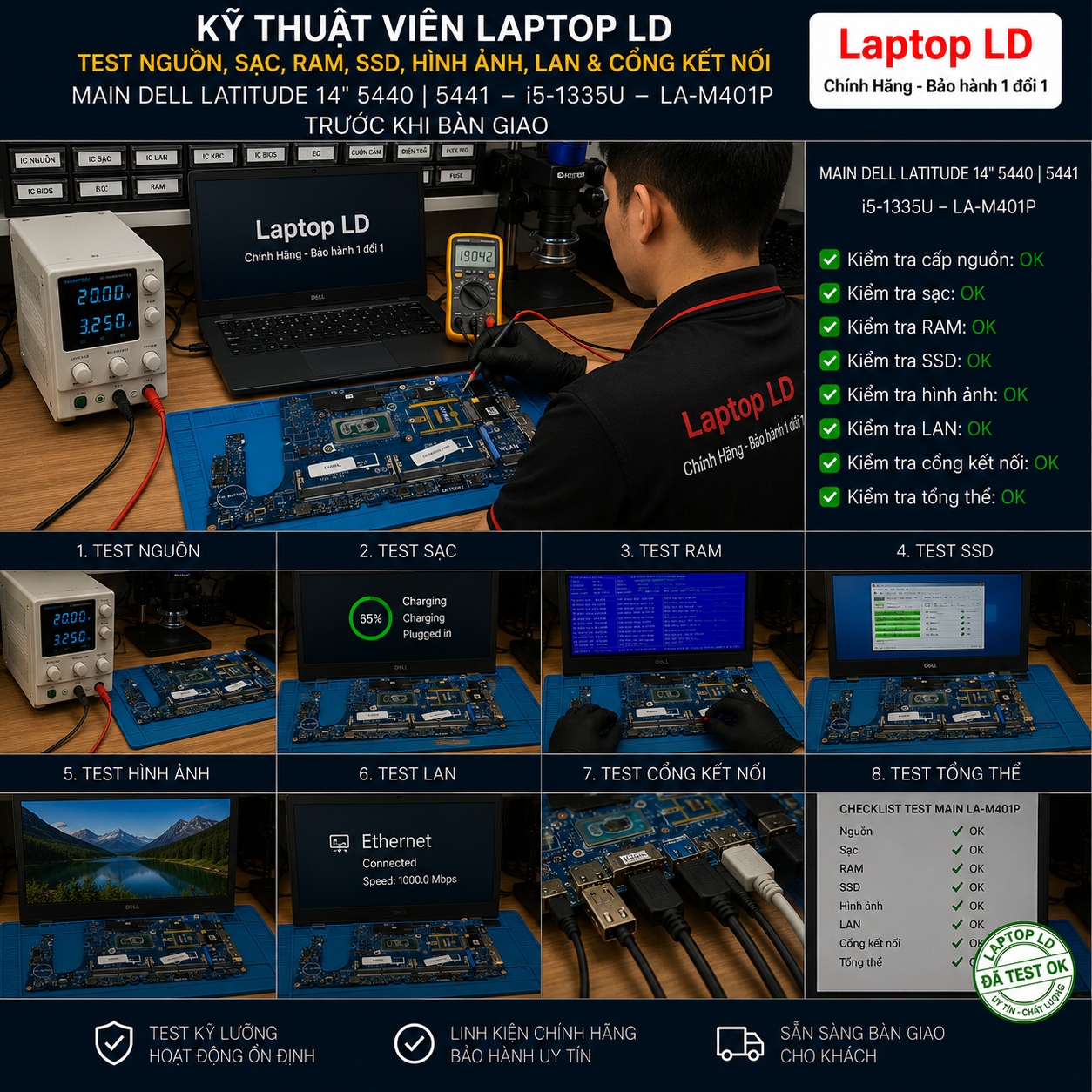

Ảnh test bo mạch trước khi thay
Ảnh test cần thể hiện kiểm tra nguồn USB-C, CPU, RAM, SSD M.2 2230, hình ảnh, hai Thunderbolt 4, HDMI 2.0, LAN, USB-A, Wi-Fi/WWAN và nhiệt độ.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận Service Tag, lỗi nguồn, RAM, SSD, hình ảnh, cổng, WWAN và lịch sử sửa chữa.
-
Kiểm tra và khoanh vùng lỗi
Test adapter, pin, RAM, SSD, BIOS, màn hình, LAN, Wi-Fi/WWAN và từng cổng.
-
Đối chiếu đúng main
Xác minh Latitude 5440, i5-1335U, IDB40 LA-M401P, F1HCP, DDR4, UMA và revision PCB.
-
Báo phương án rõ ràng
Thông báo khả năng sửa, phương án thay, công lắp, thời gian và bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, lắp main và test CPU, RAM, SSD, hình ảnh, LAN, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra máy, nhận phiếu bảo hành và hướng dẫn dùng adapter USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu.
Gia hạn tới 24 tháng
Có thể chọn gói bảo hành dài hơn cho main Dell Latitude 5440 LA-M401P.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy do adapter/dock sai hoặc tự ý sửa chữa.
Xem chính sách bảo hành
Khách nên xem chính sách bảo hành Laptop LD trước khi đặt main.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main LA-M401P có CPU hàn, nhiều cổng USB-C và socket nhỏ nên cần túi chống tĩnh điện, nẹp chống cong, đệm bảo vệ cổng và hộp cứng.
Câu hỏi thường gặp
LA-M401P i5-1335U dùng cho Latitude 5440 hay 5441?
Căn cứ Dell chính thức xác nhận i5-1335U cho Latitude 5440. Một số listing ghi 5441, nhưng không nên khóa tương thích 5441 nếu chưa có Service Tag và Dell DP/N trùng khớp.
Dell DP/N của bản i5-1335U UMA là gì?
F1HCP/0F1HCP là mã thường gặp trên LA-M401P i5-1335U DDR4 bản UMA cho Latitude 5440 và Precision 3480.
CPU i5-1335U có bao nhiêu nhân và luồng?
CPU có 10 nhân gồm 2 P-core và 8 E-core, tổng 12 luồng, Turbo tối đa 4,60GHz và 12MB cache.
Main này có NVIDIA MX550 không?
F1HCP là bản UMA không có GPU/VRAM rời. Latitude 5440 có tùy chọn MX550 nhưng dùng Dell DP/N và tản nhiệt khác.
RAM là DDR4 hay DDR5?
Biến thể F1HCP trong bài dùng hai khe DDR4-3200. Dell cũng có main Latitude 5440 DDR5, không thay chéo được.
Máy dùng SSD 2230 hay 2280?
Dell công bố một khe SSD M.2 2230 PCIe Gen4 x4, tối đa 2TB; không có khe M.2 thứ hai.
Máy có bao nhiêu Thunderbolt 4?
Latitude 5440 có hai Thunderbolt 4/USB4 hỗ trợ DisplayPort Alt Mode và Power Delivery.
Máy có khe microSD không?
Không nên ghi microSD. Dell công bố smart-card reader và Nano-SIM là tùy chọn.
Sạc chuẩn bao nhiêu watt?
Dell hỗ trợ adapter USB-C 60W, 65W hoặc 100W tùy cấu hình; bản i5 UMA thường gặp sạc 65W.
Thay main có mất dữ liệu không?
Dữ liệu nằm trên SSD M.2 nên thay main thường không xóa dữ liệu. BitLocker hoặc SSD lỗi cần xử lý riêng.
