Main Dell 14 Plus DB14250 | CPU U7-256 | 233113-1
Dell 14 Plus DB14250 là dòng laptop clamshell mỏng nhẹ thế hệ mới, thiên về học tập, văn phòng, giải trí và di động dài pin hơn là kiểu máy hiệu năng H-series nặng tải. Ngoài các lỗi cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn rất hay lộ các bệnh đúng chất dòng Lunar Lake mỏng nhẹ như cắm sạc USB-C lúc nhận lúc không, cổng TB4 ra dock có USB nhưng không ra màn, cổng USB-C Gen 2 có hình nhưng sạc chậm, sleep dậy màn đen, mở nắp có đèn nhưng không lên hình, treo logo hoặc boot vòng lặp do SSD M.2 2230, camera FHD/IR lỗi chập chờn, Wi-Fi 7 hoặc AX211 rớt ngẫu nhiên, webcam/mic họp online lúc được lúc không hoặc máy dùng nhiều tab, họp video, cắm màn ngoài một lúc thì nóng và khựng. Với board 233113-1, lỗi thường tập trung ở mạch sạc USB-C, nhánh USB-C DisplayPort/Power Delivery, cổng Thunderbolt 4, nguồn standby, khe SSD M.2 2230, RAM LPDDR5x hàn trên CPU, module Wi-Fi và cụm camera/mic.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng mã 233113-1 cho Dell 14 Plus DB14250.
- Dòng này là laptop 14" thế hệ mới dùng RAM LPDDR5x hàn trên CPU, 1 khe SSD M.2 2230, 1 cổng USB-C Gen 2 có DP/PD và 1 cổng Thunderbolt 4, nên khi đặt board cần đối chiếu kỹ layout cổng và cụm camera/mic.
- Nên xác minh trước các hạng mục hay nhầm: bản FHD camera hay FHD + IR camera, Wi-Fi AX211 hay BE201, màn 2.5K non-touch hay FHD+ touch, fingerprint tùy chọn và ổ SSD M.2 2230.
- Phù hợp máy lỗi không nguồn, sạc chập chờn, dock USB-C/TB4 không ra màn, sleep dậy đen màn, boot vòng lặp do SSD, Wi-Fi/webcam lỗi hoặc nguồn không ổn định.
- Thay bo mạch chủ laptop + vệ sinh sâu hệ tản + thay keo tản + kiểm tra mạch sạc USB-C, nhánh TB4, SSD, camera/mic và pin 64Wh.
- Chạy test thực tế: test sạc, test dock/màn ngoài, test webcam/IR, test Wi-Fi/Bluetooth, test SSD, audio, sleep/wake và tải đa nhiệm sau khi thay.
Mua main 233113-1: đúng mã – đúng cổng – đúng cấu trúc Dell 14 Plus DB14250
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 233113-1
- Dòng: Dell 14 Plus DB14250
- Cần đối chiếu: 1 USB-A 5Gbps, 1 USB-C 10Gbps với DisplayPort 1.4/Power Delivery, 1 Thunderbolt 4 với DisplayPort 2.1/Power Delivery, 1 HDMI 2.1, 1 global headset jack và đúng nhánh camera FHD hay FHD+IR
Hợp máy lỗi sạc USB-C, lỗi dock/màn ngoài, lỗi SSD, sleep/wake, Wi-Fi, camera hoặc lỗi dùng thực tế lâu mới phát sinh.
- Kiểm tra riêng cổng USB-C Gen 2 và cổng Thunderbolt 4 để phân biệt lỗi sạc, data và xuất hình
- Kiểm tra SSD M.2 2230, webcam/IR, Wi-Fi và mức ổn định khi họp online, cắm dock
- Test main laptop với SSD, màn ngoài, webcam, mic, Wi-Fi, audio, HDMI và sleep/wake theo checklist
Gọi/nhắn để đối chiếu đúng board 233113-1, đúng nhánh Ultra 7 256V của Dell 14 Plus DB14250 và báo giá theo tình trạng thực tế.

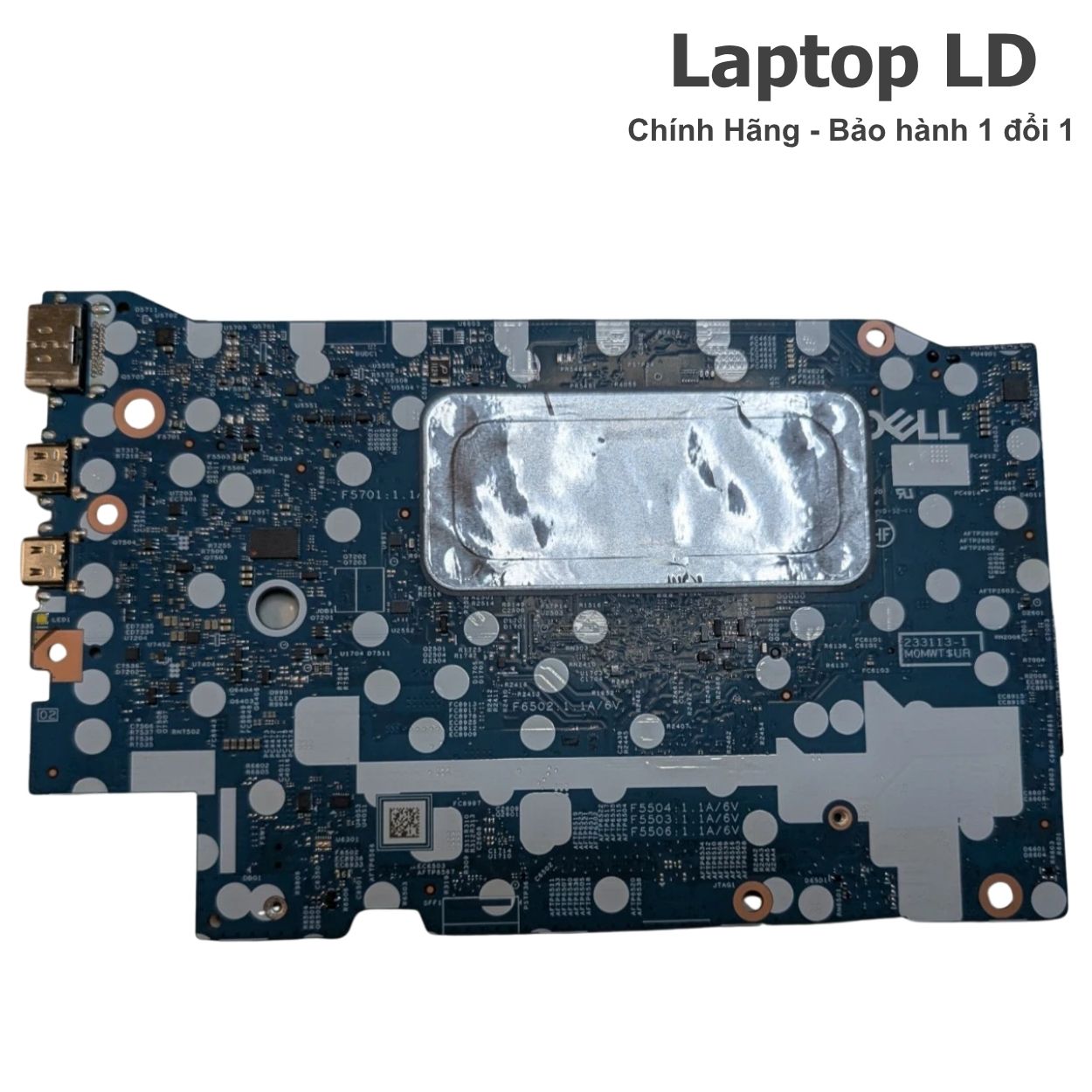

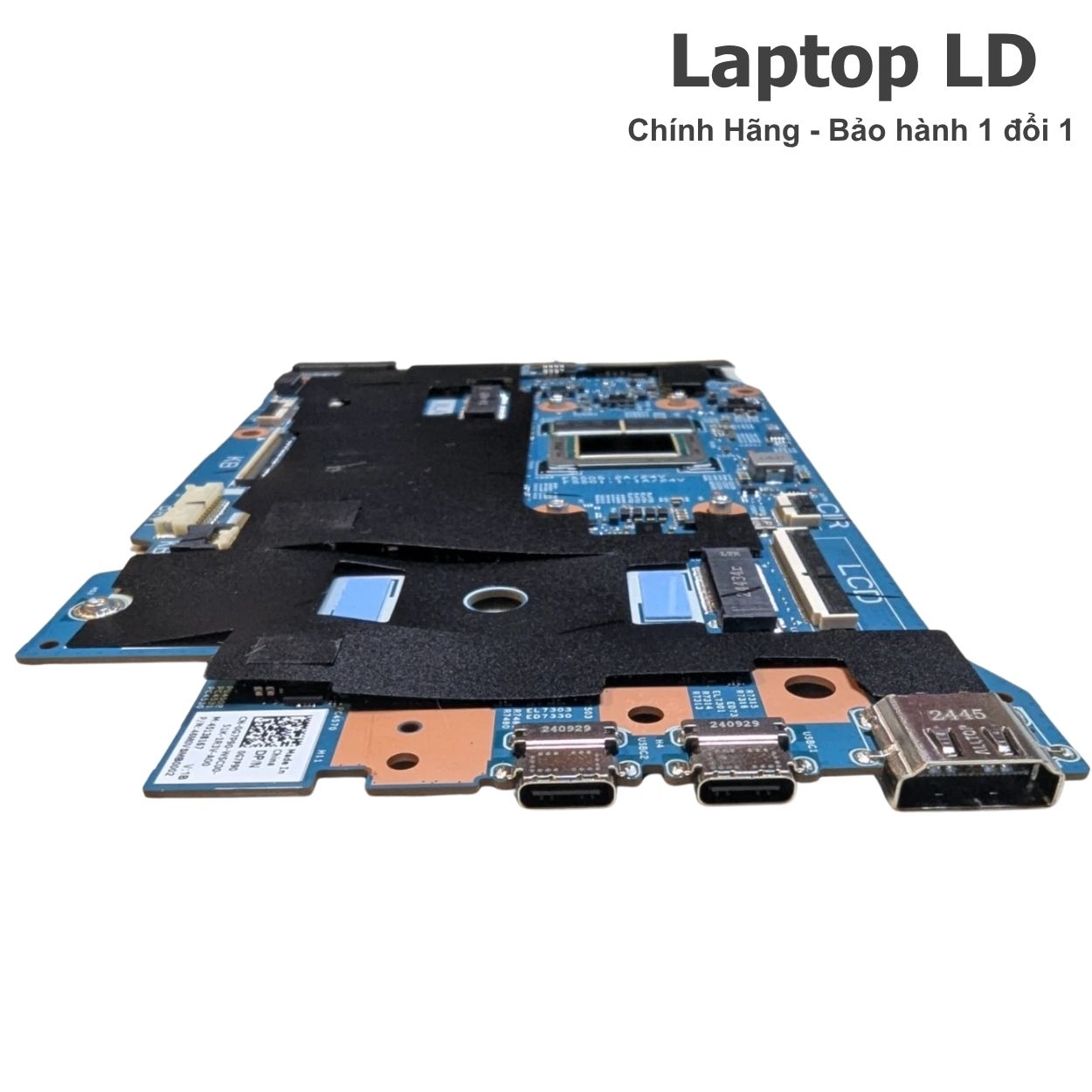

Hình ảnh tham khảo (233113-1 & cụm cổng Dell 14 Plus DB14250)
- Đây là máy Lunar Lake 17W thiên về mỏng nhẹ và pin lâu: khác hoàn toàn nhóm H-series hiệu năng cao. Vì vậy lỗi thực tế hay thiên về sạc USB-C, standby, dock/màn ngoài, camera, Wi-Fi và SSD hơn là lỗi nhiệt kiểu gaming.
- Máy không dùng RAM rời: DB14250 dùng LPDDR5x 8533 memory on processor. Nếu máy lỗi không POST, treo ngẫu nhiên hoặc đen màn do bộ nhớ/SoC thì hướng xử lý sẽ mang tính board-level, không phải thay RAM như laptop thường.
- Chỉ có 1 ổ M.2 2230: đây là điểm rất quan trọng vì nhiều người hay nhầm sang dòng có M.2 2280. Nếu máy treo logo, boot vòng lặp hoặc chậm bất thường khi đọc ghi, cần khoanh giữa SSD 2230, khe M.2, nhiệt SSD và nguồn nuôi ổ.
- Model này có 2 nhánh USB-C khác nhau: một cổng là USB 3.2 Gen 2 với DP 1.4 + PD, cổng còn lại là Thunderbolt 4 với DP 2.1 + PD. Vì vậy có thể xảy ra tình huống một cổng dùng dock tốt còn cổng kia chỉ sạc hoặc chỉ data.
- HDMI là 2.1 nhưng máy không có media card reader: đây là điểm dễ viết sai. Vì vậy nếu khách dùng họp, thuyết trình hay cắm màn ngoài, bài test đúng phải ưu tiên USB-C/TB4/HDMI, không phải microSD như các dòng khác.
- Camera có 2 option khác nhau: một là FHD camera, hai là FHD + IR camera. Nếu login khuôn mặt chập chờn, không nên chỉ nói “hỏng webcam”, vì có thể webcam thường lên mà IR/Windows Hello vẫn lỗi.
- Wi-Fi có thể là AX211 hoặc BE201: với máy dùng lâu trong họp video, lỗi thường lộ kiểu rớt mạng ngẫu nhiên, Bluetooth chập chờn hoặc chỉ lỗi khi dùng mạng 6GHz / dock nhiều thiết bị ngoại vi.
- Màn hình có bản 2.5K non-touch và bản FHD+ touch: nên nếu chớp hình, sleep dậy đen màn hoặc lỗi hiển thị, phải đối chiếu đúng loại panel, không nên áp logic từ bản touch sang non-touch hoặc ngược lại.
- Sạc chuẩn là 65W USB-C: nếu khách dùng dock/cáp/củ sạc ngoài chuẩn kém, máy có thể vẫn chạy nhưng báo sạc chậm, nóng bất thường hoặc sleep/wake lỗi theo nguồn.
- Máy thiên về dùng thực tế dài giờ: kiểu lỗi hay gặp là “ban đầu bình thường, họp online + cắm màn ngoài + nhiều tab sau 15–30 phút mới nóng và lag”, nên checklist phải có bài test theo thời gian.
Thông số kỹ thuật Dell 14 Plus DB14250 (233113-1)
| Mã board | 233113-1 (theo mã kỹ thuật người dùng cung cấp) |
|---|---|
| Dòng máy | Dell 14 Plus DB14250 |
| CPU | Intel Core Ultra 7 256V, 8 lõi, tối đa 4.8GHz, 17W |
| Chipset | Nền tảng Intel Core Ultra V-series, chipset tích hợp trong bộ xử lý |
| GPU | Intel Arc 140V GPU tích hợp |
| RAM | Dual-channel LPDDR5x 8533MT/s hàn trên CPU • không có khe RAM • các cấu hình 16GB hoặc 32GB |
| Lưu trữ | 1 khe M.2 2230 SSD • PCIe Gen4 NVMe • các mức 512GB / 1TB / 2TB tùy cấu hình |
| Màn hình | 14" 2.5K 2560x1600 non-touch hoặc 14" FHD+ 1920x1200 touch với cover glass • 300 nits • WVA |
| Cổng kết nối | 1 x USB 3.2 Gen 1 (5Gbps) • 1 x USB 3.2 Gen 2 (10Gbps) với DisplayPort 1.4 và Power Delivery • 1 x Thunderbolt 4 với DisplayPort 2.1 và Power Delivery • 1 x HDMI 2.1 • 1 x global headset jack |
| Khe / đầu nối trong | 1 x M.2 2230 cho Wi-Fi/Bluetooth • 1 x M.2 2230 cho SSD |
| Kết nối | Intel AX211 hoặc Intel BE201 • Bluetooth 5.3 |
| Camera & audio | 1 FHD camera hoặc 1 FHD + Infrared camera • dual microphones • loa stereo |
| Bảo mật | Fingerprint reader tùy chọn |
| Pin | 4-cell 64Wh Lithium-Ion, ExpressCharge |
| Adapter | 65W USB-C |
| Kích thước | Khoảng 314 x 226.15 x 14.0–14.7 mm |
Lưu ý: Dell 14 Plus DB14250 là dòng máy có khác biệt rõ so với các mẫu Plus H-series cũ hơn. Khi đặt bo mạch chủ laptop, nên đối chiếu kỹ đúng CPU Ultra 7 256V, loại màn, camera thường hay IR, chuẩn Wi-Fi và cấu trúc SSD M.2 2230 để chọn đúng mainboard laptop cho thân máy.
Khi nào nên thay linh kiện 233113-1 cho Dell 14 Plus DB14250?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau, nhất là sau khi đã loại trừ sạc, dock, SSD, camera và các phần ngoại vi:
- Cắm sạc USB-C nhưng máy không nhận, nhận lúc được lúc không hoặc chỉ một trong hai cổng USB-C còn hoạt động ổn định.
- Cắm dock USB-C/TB4 có USB nhưng không ra màn ngoài, hoặc ra màn được một lúc rồi rớt tín hiệu.
- Nhấn nguồn có đèn nhưng màn đen, hoặc sleep dậy không lên hình dù quạt và đèn vẫn hoạt động.
- Máy hay treo logo, mất boot, BSOD hoặc restart vòng lặp liên quan khu SSD M.2 2230.
- Webcam, IR, mic, Wi-Fi/Bluetooth hoặc HDMI hoạt động chập chờn sau va đập, ẩm mốc hoặc thay cáp/đổi dock không hết.
- Máy nóng bất thường, họp online + mở nhiều app + cắm màn ngoài một lúc thì lag hoặc khựng.
- Bản touch lỗi cảm ứng, chớp hình hoặc sleep dậy đen màn nhưng đã loại trừ cáp/màn mà lỗi vẫn còn.
- Có dấu hiệu oxy hóa, cháy sạm quanh cổng USB-C, khu SSD, camera hoặc nguồn.
👉 Tham khảo: Bộ test online loa – mic – màn hình – CPU – GPU – phím tại Laptop LD
Sửa hay thay 233113-1: phương án nào hợp lý hơn?
- Không nhận sạc do củ/cáp USB-C không chuẩn, cổng USB-C bám bẩn hoặc dock PD yếu.
- Lỗi boot chậm, treo logo hoặc mất boot do SSD M.2 2230 lỗi, tiếp xúc khe M.2 chưa chuẩn.
- Lỗi camera/IR, Wi-Fi hoặc màn ngoài do dock, cáp, driver, camera rời hoặc module không dây chứ chưa chắc do bo mạch chủ laptop.
- Không lên nguồn, không nhận sạc PD, chỉ sáng đèn rồi tắt hoặc lỗi lặp lại ở nhánh USB-C/TB4 sau khi đã loại trừ sạc/cáp/dock.
- Lỗi nguồn chờ, RAM hàn, SSD, camera/IR hoặc nhiều nhánh I/O cùng lúc khiến máy mất ổn định lâu dài.
- Board bị oxy hóa nặng, lỗi nhiều nhánh cùng lúc hoặc sửa không còn đảm bảo ổn định.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử sạc USB-C zin 65W → đổi cáp USB-C đạt chuẩn → test riêng cổng USB-C Gen 2 và cổng Thunderbolt 4 → thử dock/hub khác → test màn ngoài bằng cáp khác → thay thử SSD M.2 2230 khác → test camera thường và IR → test Wi-Fi/Bluetooth theo thời gian → test sleep/wake nhiều lần → kiểm tra oxy hóa khu USB-C, SSD, camera và module không dây.
Gợi ý quyết định: nếu đã loại trừ sạc/cáp/dock, SSD, camera và module phụ mà máy vẫn lỗi lặp ở nhánh sạc/xuất hình hoặc nguồn chờ, nên kiểm tra sâu và cân nhắc thay đúng mã main máy tính xách tay 233113-1.
Lỗi thường gặp trên Dell 14 Plus DB14250 (233113-1)
- Không nhận sạc USB-C / báo sạc chậm: lỗi cổng USB-C, mạch PD, tiếp xúc đầu cắm hoặc củ/cáp không đủ chuẩn.
- Cổng TB4 có dock nhưng không ra màn: lỗi DisplayPort Alt Mode hoặc Thunderbolt, không chỉ đơn giản là “hỏng cổng sạc”.
- Mở máy có đèn nhưng màn đen: hay gặp ở lỗi standby, BIOS, đường màn hình nội bộ hoặc sleep/wake không ổn định.
- Treo logo, mất boot, BSOD: cần nghi SSD M.2 2230, khe M.2, nhiệt SSD hoặc nguồn nuôi lưu trữ.
- Camera FHD / IR / mic lỗi lúc được lúc không: liên quan camera, cáp, ẩm mốc hoặc nhánh camera trên board.
- Wi-Fi/Bluetooth chập chờn: liên quan module AX211/BE201, nguồn phụ hoặc board.
- Dùng lâu thì nóng, lag, khựng: thường liên quan tản nhiệt, nguồn hệ thống hoặc board mất ổn định theo nhiệt.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc USB-C không vào hoặc nhận chập chờn |
|---|---|
| Nguyên nhân | Củ sạc/cáp không đúng chuẩn • cổng USB-C mòn/bẩn • mạch PD lỗi • dock gây đàm phán nguồn không ổn |
| Cách khoanh vùng | Thử sạc chuẩn → test riêng cổng USB-C Gen 2 và cổng Thunderbolt 4 → tháo dock ra để so sánh → nếu vẫn lặp, kiểm tra sâu nhánh sạc trên motherboard |
| Triệu chứng | Dock USB-C/TB4 hoặc màn ngoài không nhận hình |
| Nguyên nhân | Lỗi DisplayPort Alt Mode • nhánh Thunderbolt không ổn định • dock/cáp không tương thích • cổng lỗi một phần |
| Cách khoanh vùng | Đổi dock khác → đổi cáp/adapter xuất hình khác → test riêng data và video → so sánh giữa 2 cổng để khoanh đúng nhánh lỗi |
| Triệu chứng | Mở máy có đèn nhưng màn đen, sleep dậy không lên hình |
| Nguyên nhân | Lỗi nguồn chờ • BIOS/driver • đường màn hình nội bộ • cáp màn hoặc nhánh hiển thị trên board |
| Cách khoanh vùng | Test màn ngoài trước → restart, sleep, wake nhiều lần → kiểm tra BIOS → nếu vẫn lặp, kiểm tra sâu board |
| Triệu chứng | Treo logo, BSOD, mất boot ngẫu nhiên |
| Nguyên nhân | SSD M.2 2230 lỗi • nguồn nuôi SSD không ổn • nhiệt SSD quá cao • lỗi dữ liệu/firmware lưu trữ |
| Cách khoanh vùng | Đọc SMART nếu vào được hệ điều hành → boot USB test → thay thử SSD khác → theo dõi lỗi khi đọc ghi nặng → nếu lỗi tái diễn, khoanh vùng khu SSD hoặc board |
| Triệu chứng | Camera IR / Wi-Fi / mic lỗi chập chờn |
| Nguyên nhân | Module/cáp ngoài lỗi • ẩm mốc • nhánh phụ I/O hoặc camera trên mainboard |
| Cách khoanh vùng | Test từng tính năng riêng → kiểm tra cáp và module liên quan → test theo thời gian → nếu thay phần phụ vẫn lặp thì kiểm tra sâu board |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc USB-C, xả điện dư rồi mới tháo máy.
- Tháo nắp đáy, ngắt pin 64Wh khỏi main trước khi thao tác vào SSD, camera, cổng USB-C hay board.
- Tháo SSD M.2 2230, pin, quạt/tản, camera, loa, card Wi-Fi và các cáp I/O theo đúng layout của Dell 14 Plus DB14250.
- Kiểm tra kỹ khu USB-C Gen 2, Thunderbolt 4, SSD, camera, module Wi-Fi và nguồn vì đây là các điểm rất hay lộ lỗi trên dòng này.
- Căn main 233113-1 đúng theo cụm USB-C, TB4, HDMI và audio; lắp đúng vị trí rồi test sơ bộ: nhận nguồn, nhận sạc, lên màn, nhận SSD và vào BIOS.
- Ráp hoàn thiện và test theo checklist: sạc, dock/màn ngoài, webcam/IR, Wi-Fi, HDMI, audio, SSD và sleep/wake.
- Chạy test theo thời gian để bắt lỗi kiểu “dock cắm lúc đầu nhận nhưng sau vài phút mất”, “sleep dậy mới đen màn” hoặc “họp online lâu mới rớt Wi-Fi/camera”.
Checklist test sau khi mua/thay
- Test sạc: cả cổng USB-C Gen 2 và cổng Thunderbolt 4 phải nhận nguồn ổn định; cắm/rút nhiều lần không chập chờn.
- Test nguồn: bật/tắt nhiều lần, restart, sleep/wake, mở nắp đóng nắp liên tục không lỗi màn đen hoặc treo.
- Test màn hình: hiển thị ổn định, không chớp, không sọc; nếu là bản touch phải test cảm ứng đầy đủ.
- Test SSD M.2 2230: boot nhanh, không treo logo, không chậm nhận ổ, không lỗi khi restart và đọc ghi nặng.
- Test cổng USB-C Gen 2 và cổng Thunderbolt 4: cắm sạc, cắm dock/hub, test data và màn ngoài để kiểm tra riêng từng nhánh.
- Test HDMI 2.1: xuất màn riêng, không lệ thuộc vào việc TB4 đã chạy hay chưa.
- Test webcam, IR, mic, Wi-Fi, Bluetooth và loa.
- Test pin: sạc lên/xả xuống bình thường, không còn lỗi cắm sạc mà pin vẫn tụt nhanh bất thường.
- Test sleep/wake nhiều vòng, kể cả khi đang cắm dock hoặc màn ngoài.
- Test nhiệt: dùng web, họp video, office, benchmark nhẹ và vừa khi đang sạc để chắc máy không tự sập, không lag bất thường.
Giá linh kiện & giá thay Dell 14 Plus DB14250
Giá main 233113-1 (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, độ đẹp cụm cổng USB-C/TB4/HDMI, mức oxy hóa quanh vùng nguồn và SSD M.2, tình trạng camera/Wi-Fi và cấu hình đi kèm theo Ultra 7 256V. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh sâu, kiểm tra đường sạc USB-C, test USB-C/TB4/HDMI, test SSD/camera/Wi-Fi/sleep-wake và test đầy đủ các cổng của Dell 14 Plus DB14250.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý.
Thay cho Dell 14 Plus DB14250 có lấy ngay không?
Nếu có sẵn đúng board 233113-1, thời gian thay và kiểm tra thường hoàn tất trong ngày. Với các máy từng lỗi dock USB-C/TB4, sleep dậy đen màn, lỗi camera IR, lỗi SSD hoặc nghi lỗi Wi-Fi theo thời gian, kỹ thuật thường cần thêm thời gian test để chắc chắn máy đã ổn định trước khi giao.
Đánh giá khách hàng
Qfat tham khảo: 9.2/10 (nhận sạc tốt + sleep/wake ổn + SSD boot tốt + xuất hình USB-C/TB4/HDMI ổn định + webcam/mic/Wi-Fi dùng đầy đủ).
Khách văn phòng: “Máy trước đó cắm dock ra màn ngoài chập chờn, sleep dậy có lúc đen màn và họp online lâu dễ lỗi camera hoặc Wi-Fi. Sau khi thay xong, máy ổn định hơn và dùng hằng ngày yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc, test từng cổng USB-C, test SSD M.2 2230, test sleep/wake, test webcam/IR, Wi-Fi/Bluetooth, audio, HDMI và pin trước khi bàn giao.”
Câu hỏi thường gặp
Dell 14 Plus DB14250 lỗi sạc USB-C có phải luôn do main không?
Không. Dòng này sạc hoàn toàn qua USB-C nên cần loại trừ trước các nguyên nhân bên ngoài như củ sạc không đúng chuẩn, cáp USB-C kém, dock/hub lỗi hoặc cổng bẩn/lỏng. Chỉ khi đã thử sạc đúng, đổi cáp và test từng cổng mà lỗi vẫn lặp thì mới ưu tiên kiểm tra sâu phần bo mạch chủ laptop.
RAM của model này có thay thử được như laptop thường không?
Không. Dell 14 Plus DB14250 dùng LPDDR5x memory on processor, tức RAM hàn trực tiếp theo nền tảng CPU. Vì vậy nếu máy lỗi dạng không POST, treo ngẫu nhiên, lỗi bộ nhớ hoặc mất ổn định liên quan khu RAM/SoC thì hướng xử lý sẽ là sửa board hoặc thay mainboard laptop, không phải thay thanh RAM rời.
Model này khác Inspiron Plus H-series ở điểm nào khi sửa chữa?
Khác khá rõ. DB14250 dùng Ultra 7 256V 17W thiên về mỏng nhẹ, pin lâu và iGPU Lunar Lake, chỉ có 1 SSD M.2 2230 và cấu trúc cổng cũng khác. Vì vậy không nên copy logic sửa của các mẫu Plus H-series nặng tải sang cho model này.
