Main Dell Vostro 5301 | CPU i7-1165G7 | 19765-1
Dell Vostro 5301 là dòng laptop văn phòng mỏng nhẹ 13.3 inch, nên lỗi thực tế khác rõ Vostro 15 inch có nhiều cổng và cũng khác hẳn XPS cao cấp. Ngoài các lỗi cơ bản như không lên nguồn, cắm sạc không vào, bật lên rồi tắt, model này còn rất hay lộ các bệnh đúng chất Vostro mỏng nhẹ như jack sạc nhận lúc được lúc không, USB-C cắm hub có USB nhưng không ra màn ngoài, mở nắp có đèn nhưng màn đen, sleep dậy không lên hình, treo logo hoặc boot vòng lặp do SSD, Wi-Fi chập chờn, microSD lúc nhận lúc mất hoặc dùng lâu thì nóng và quạt hú. Với main 19765-1, lỗi thường tập trung ở cổng sạc DC, mạch nguồn 15W/28W, RAM LPDDR4x hàn trên bo, SSD M.2, cổng USB-C DisplayPort/Power Delivery, camera HD, WLAN rời M.2 2230 và cụm quạt – heatsink.
🔎 Tham khảo nhanh: Lợi ích dùng linh kiện zin • Khi nào nên thay bo mạch? • Địa chỉ thay bo mạch uy tín • Các lỗi phần cứng thường gặp
- Phù hợp khách tự thay hoặc kỹ thuật viên cần đúng main cho Dell Vostro 5301.
- Dòng này là laptop văn phòng 13.3 inch dùng RAM LPDDR4x hàn trên bo, 1 khe SSD M.2, 1 khe Wi-Fi M.2 2230, HDMI 2.0 và USB-C DisplayPort/Power Delivery, nên khi đặt board cần đối chiếu kỹ đúng nhánh UMA hay MX350.
- Nên xác minh trước các hạng mục hay nhầm: bản Intel Iris Xe hay NVIDIA MX350, RAM onboard 8GB hay 16GB, SSD 2230 hay 2280, fingerprint và màn FHD 300 nits.
- Phù hợp máy lỗi không nguồn, sạc chập chờn, boot vòng lặp do SSD, sleep dậy đen màn, USB-C ra màn ngoài lỗi hoặc dùng lâu thì nóng khựng.
- Thay bo mạch chủ laptop + vệ sinh sâu + thay keo tản + kiểm tra cổng sạc, SSD, WLAN, USB-C, HDMI và các cổng I/O.
- Chạy test thực tế: test sạc, test SSD, test USB-C/HDMI, test Wi-Fi, audio, camera, microSD, sleep/wake và độ ổn định khi dùng văn phòng dài giờ.
Mua main 19765-1: đúng nhánh UMA/MX350 – đúng RAM onboard – đúng cổng
Dành cho khách tự thay hoặc kỹ thuật viên cần đúng mã.
- Mã board: 19765-1
- Dòng: Dell Vostro 5301
- Cần đối chiếu: i7-1165G7, bản Intel Iris Xe hay MX350 2GB, 8GB hay 16GB onboard, đúng layout USB-C/HDMI/DC-in, đúng SSD M.2 và đúng panel màn 13.3 inch
Hợp máy lỗi sạc jack nhỏ, lỗi lưu trữ, lỗi hub USB-C, lỗi WLAN/camera hoặc lỗi khó khoanh khi dùng lâu.
- Kiểm tra riêng cổng sạc DC và cổng USB-C để phân biệt lỗi nguồn với lỗi dock/màn ngoài
- Kiểm tra SSD, WLAN, camera, microSD và quạt
- Test main laptop với màn ngoài, Wi-Fi, audio, camera, microSD và sleep/wake theo checklist
Gọi/nhắn để đối chiếu đúng main 19765-1, đúng nhánh UMA hay MX350 và báo giá theo tình trạng thực tế.

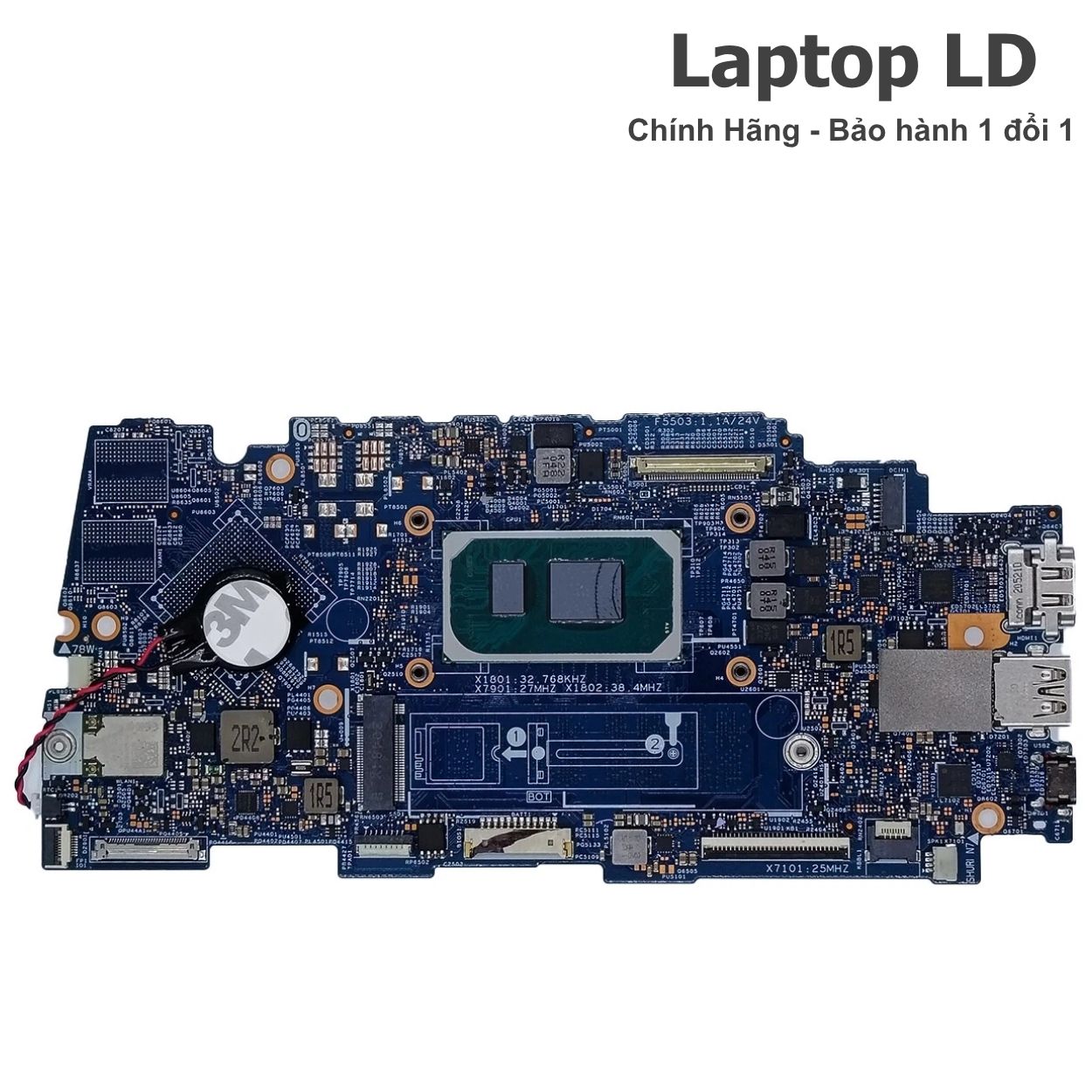

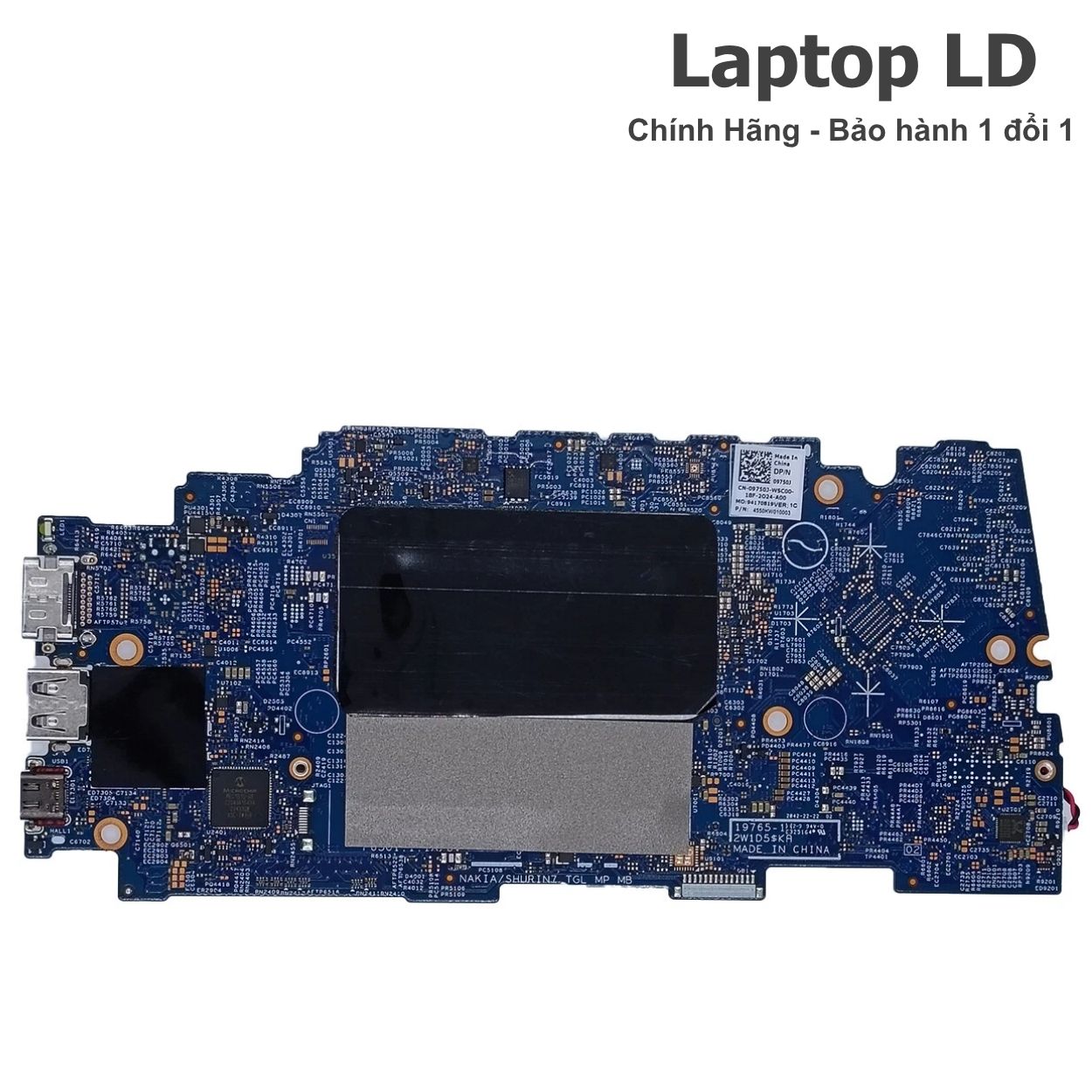

Hình ảnh tham khảo (19765-1 & cụm cổng Dell Vostro 5301)
- Đây là laptop văn phòng mỏng nhẹ 13.3 inch đời Tiger Lake-U: vì vậy lỗi thực tế hay xoay quanh jack sạc, SSD, USB-C ra màn ngoài, camera, WLAN và sleep/wake, không phải kiểu USB-C/TB4 hoàn toàn như XPS.
- i7-1165G7 trên tài liệu Dell của model này là nhánh 28W: kiểu lỗi hay gặp là dùng thường vẫn ổn nhưng mở nhiều tab, họp online, cắm màn ngoài lâu hoặc chạy tác vụ nặng vừa thì nóng và khựng.
- Máy có cổng sạc riêng 4.5 x 2.9 mm: đây là điểm rất quan trọng. Dù cổng USB-C có Power Delivery hai chiều, bài chẩn đoán nguồn thực tế vẫn nên ưu tiên kiểm tra DC-in và adapter 45W/65W trước.
- RAM của Vostro 5301 là LPDDR4x hàn trên bo: model này không có khe RAM. Khi máy đen màn, restart vòng lặp hoặc lỗi ngẫu nhiên, luôn phải nhớ lỗi bộ nhớ sẽ đi theo hướng board-level.
- Máy chỉ có 1 khe SSD M.2: nếu treo logo, boot chậm, mất boot hoặc BSOD, cần khoanh rất kỹ giữa SSD, khe M.2 và nguồn nuôi ổ.

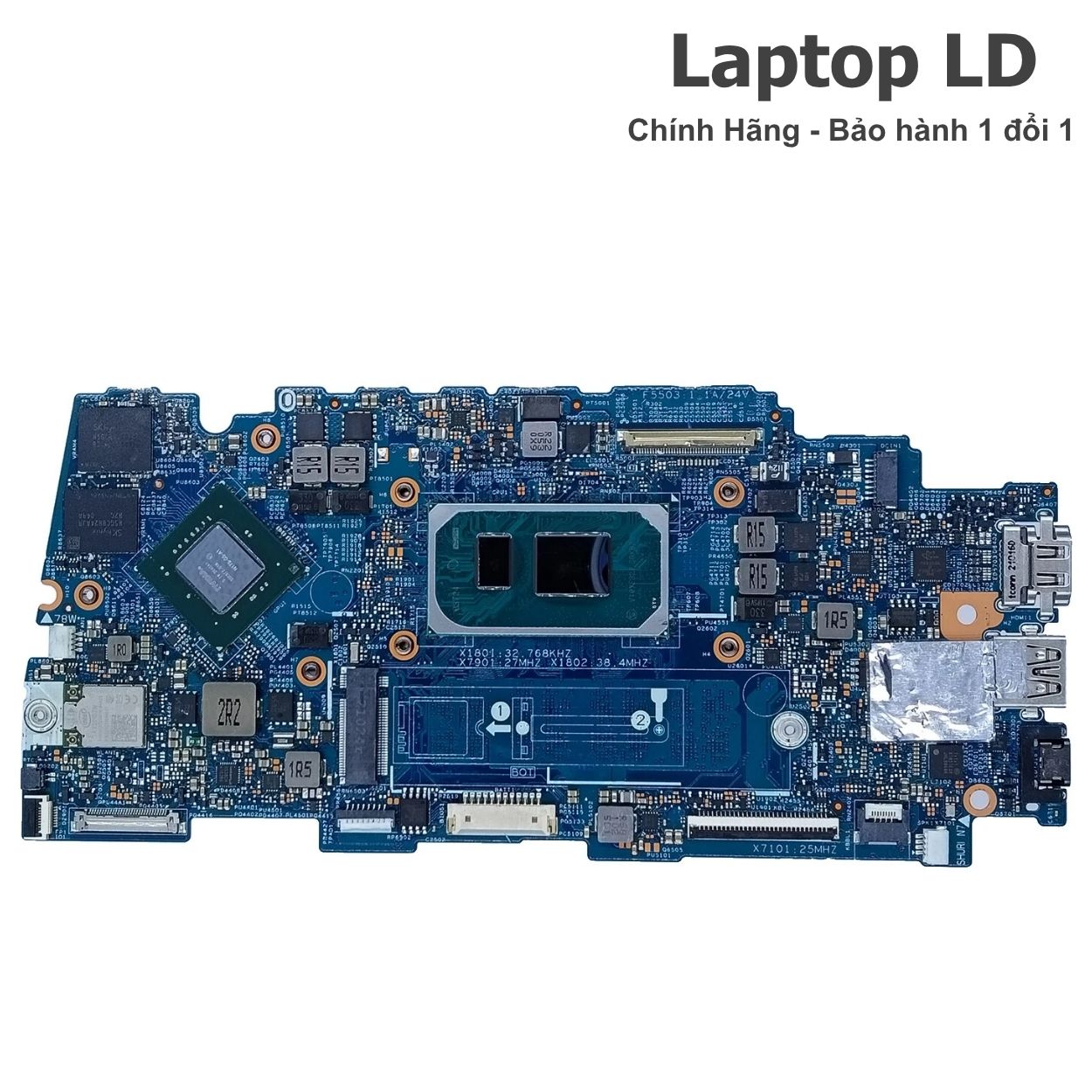

- Model này có cả bản UMA và discrete MX350: nếu đối chiếu sai nhánh GPU sẽ kéo theo khác biệt heatsink và hướng bắt bệnh nhiệt/nhấp nháy màn.
- Màn hình chuẩn của máy là FHD 60Hz 300 nits, anti-glare, non-touch: nên lỗi hiển thị thường không phải do sai tần số quét mà thiên về panel/cáp/nguồn màn.
- Service manual cho thấy máy có fan, heatsink, power-adapter port và I/O board tháo rời: nên nhiều ca không phải chết main hoàn toàn mà do quạt yếu, jack sạc lỏng, cổng lỗi hoặc SSD gây lỗi hệ thống.
Thông số kỹ thuật Dell Vostro 5301
| Mã board | 19765-1 (theo mã kỹ thuật người dùng cung cấp) |
|---|---|
| Dòng máy | Dell Vostro 5301 |

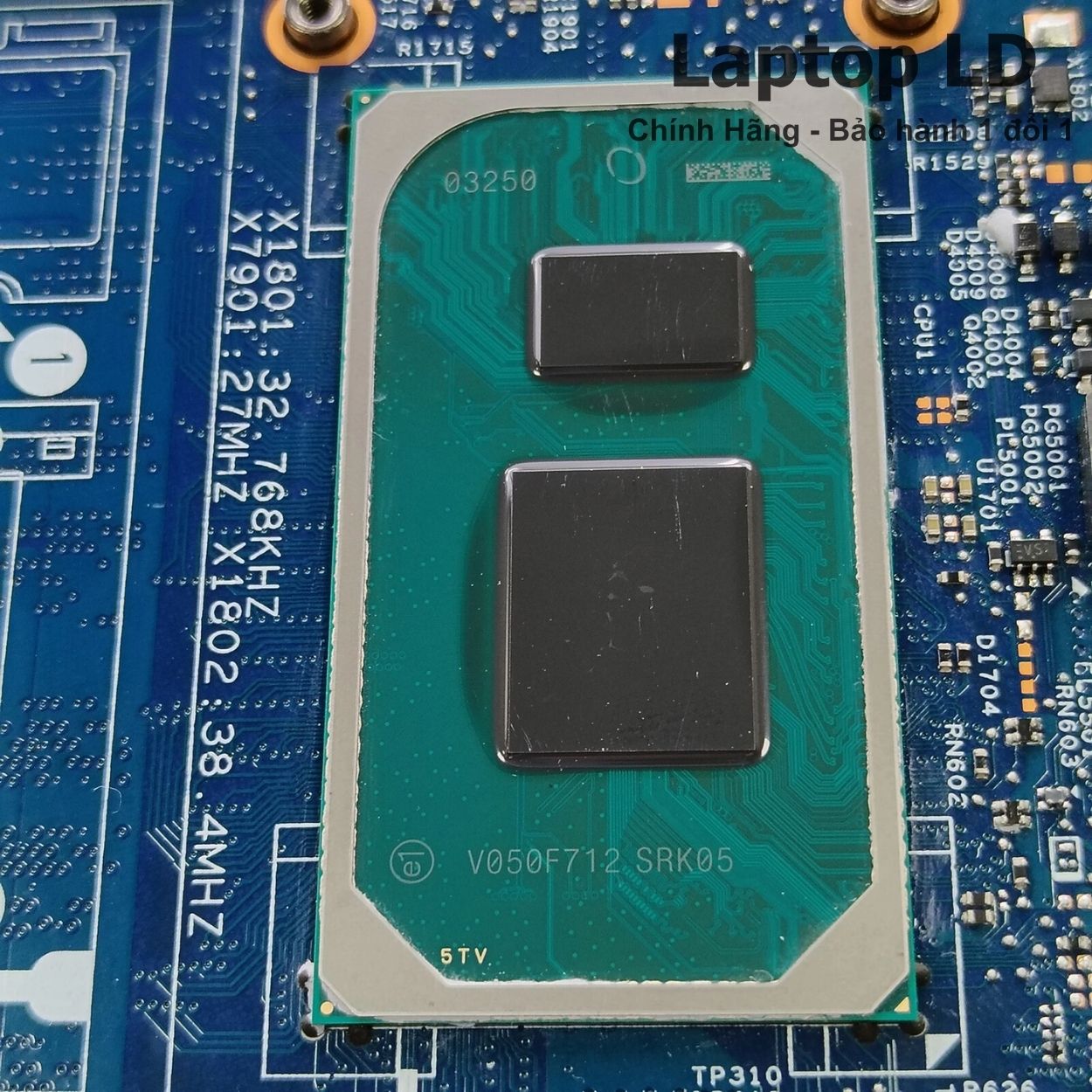

| CPU | Intel Core i7-1165G7, 4 nhân 8 luồng, tối đa 4.7GHz, tài liệu Dell ghi nhánh này 28W |
| Chipset | Intel Tiger Lake • PCIe tối đa Gen3 |
| GPU | Intel Iris Xe Graphics tích hợp; một số cấu hình có thể đi với NVIDIA GeForce MX350 2GB GDDR5 |
| RAM | LPDDR4x 4267MHz single-channel, hàn trên bo • 8GB hoặc 16GB • tối đa 16GB • không nâng cấp được |
| Lưu trữ | 1 khe M.2 2230/2280 cho SSD NVMe PCIe 3.0 x4 • tùy chọn Intel Optane H10 2280 • SSD phổ biến 128GB / 256GB / 512GB / 1TB |
| Màn hình | 13.3 inch FHD 1920 x 1080, 60Hz, anti-glare, 300 nits, khoảng 95% sRGB, non-touch |

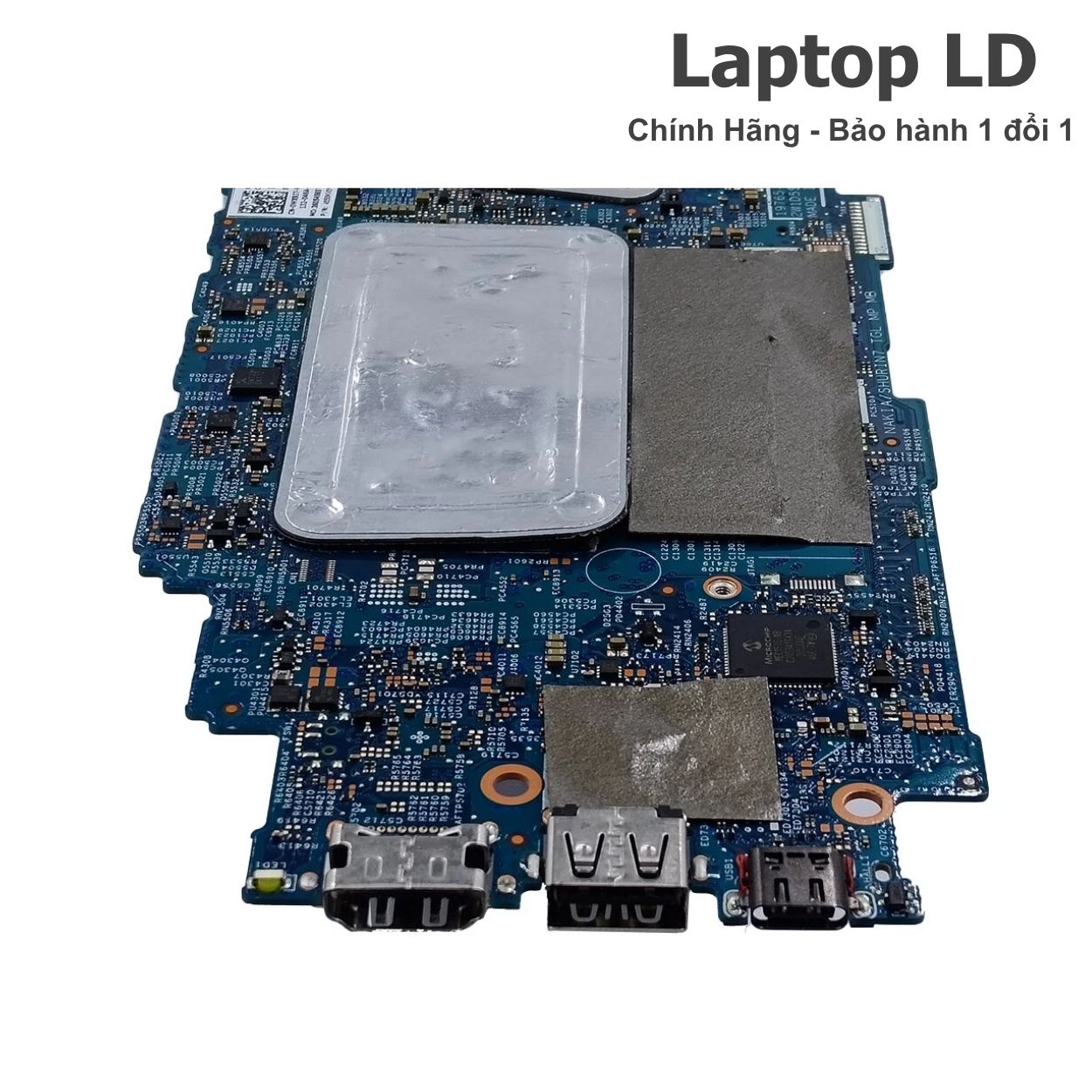

| Cổng kết nối | 1 x power-adapter port • 1 x HDMI 2.0 • 2 x USB 3.2 Gen 1 Type-A with PowerShare • 1 x USB 3.2 Gen 2 Type-C with DisplayPort 1.2 and Power Delivery • 1 x headset jack • 1 x microSD 3.0 |

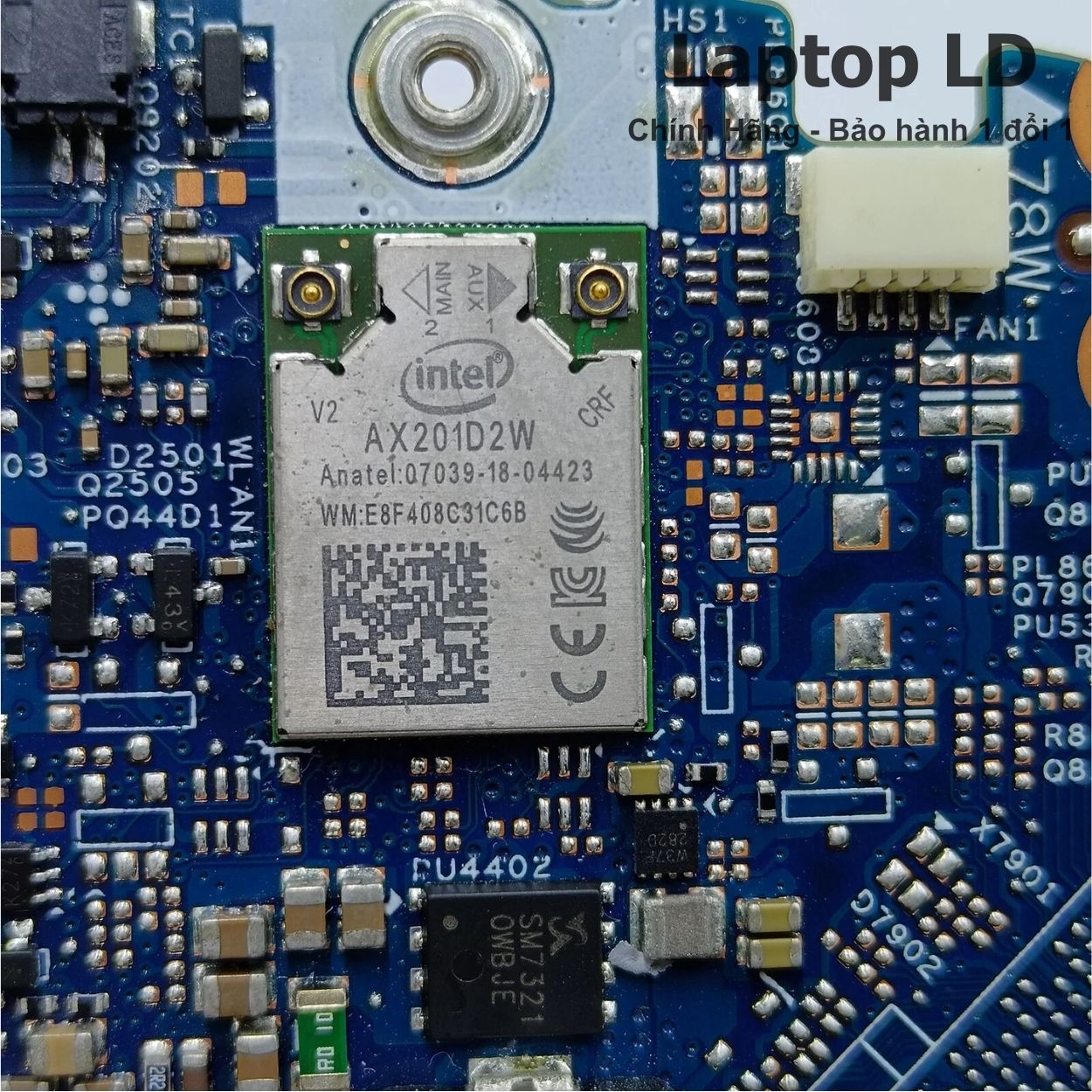

| Kết nối | WLAN M.2 2230 rời • Intel Wi-Fi 6 AX201 hoặc Qualcomm QCA61x4A DW1820 • Bluetooth 5.0 |
| Camera & audio | HD RGB camera 720p 30fps • dual-array microphones • loa stereo • Realtek ALC3204 |
| Bảo mật | Fingerprint reader tùy chọn trong nút nguồn |
| Pin | 3-cell 40Wh hoặc 4-cell 53Wh polymer • ExpressCharge |
| Adapter | 45W hoặc 65W • đầu 4.5 mm x 2.9 mm • 19.5V |
| Kích thước & cân nặng | 306 x 204 x 14.0–15.9 mm • nặng khoảng 1.16 kg bản UMA hoặc 1.25 kg bản discrete |
Lưu ý: Vostro 5301 là máy văn phòng dùng RAM hàn, 1 khe SSD M.2 và có thể có bản NVIDIA MX350. Khi đặt bo mạch chủ laptop, nên đối chiếu kỹ đúng nhánh UMA/discrete, đúng RAM onboard, đúng SSD và đúng panel để chọn đúng mainboard laptop cho thân máy.
Khi nào nên thay main cho Dell Vostro 5301?
Không phải lỗi nào cũng cần thay. Bạn nên cân nhắc thay khi gặp các trường hợp sau, nhất là sau khi đã loại trừ sạc, SSD, quạt và các phần ngoại vi:
- Cắm sạc jack nhỏ nhưng máy không nhận, nhận lúc được lúc không hoặc báo nguồn yếu.
- Cắm hub/màn ngoài qua USB-C mà không nhận hình, lúc có lúc không.
- Nhấn nguồn có đèn nhưng màn đen, hoặc sleep dậy không lên hình dù quạt và đèn vẫn hoạt động.
- Máy hay treo logo, mất boot, BSOD hoặc restart vòng lặp liên quan SSD.
- Wi-Fi/Bluetooth rớt ngẫu nhiên, camera hoặc mic lỗi sau va đập, ẩm mốc.
- microSD nhận chập chờn hoặc không ổn định khi copy file.
- Có dấu hiệu oxy hóa, cháy sạm quanh jack sạc, khu SSD, camera, WLAN hoặc quạt.
Sửa hay thay: phương án nào hợp lý hơn?
- Không nhận sạc do adapter yếu, jack nguồn lỏng, đầu cắm nóng hoặc dây sạc lỗi.
- Lỗi boot chậm, treo logo hoặc mất boot do SSD lỗi, nhiệt SSD tăng cao hoặc hệ điều hành lỗi.
- Lỗi màn ngoài, camera, Wi-Fi, âm thanh hoặc sleep/wake do driver, hub USB-C, cáp, màn rời hoặc card WLAN chứ chưa chắc do bo mạch chủ laptop.
- Không lên nguồn, chập chờn nguồn, sạc không vào dù đã loại trừ sạc, jack, SSD và phụ kiện ngoài.
- Lỗi USB-C, RAM hàn, SSD, WLAN, standby hoặc màn ngoài lặp lại sau khi đã test đủ linh kiện phụ và ngoại vi.
- Board bị oxy hóa nặng, lỗi nhiều nhánh cùng lúc hoặc sửa không còn đảm bảo ổn định lâu dài cho dùng văn phòng thực tế.
Case thực tế (mẫu) & cách khoanh vùng
Cách khoanh vùng: thử đúng adapter chuẩn → kiểm tra jack sạc → thay thử SSD khác → đổi hub/cáp/màn ngoài khác → kiểm tra nhiệt CPU/quạt → test camera, Wi-Fi, microSD → test sleep/wake nhiều lần → kiểm tra oxy hóa quanh jack sạc, SSD, WLAN, camera và quạt.
Gợi ý quyết định: nếu đã loại trừ sạc, SSD, driver, quạt và phần phụ mà máy vẫn lặp lỗi nguồn, lỗi màn ngoài hoặc lỗi sleep, nên kiểm tra sâu và cân nhắc thay đúng main máy tính xách tay 19765-1.
Lỗi thường gặp trên Dell Vostro 5301
- Không nhận sạc jack nhỏ / báo nguồn yếu: lỗi adapter, cổng sạc, mạch nguồn hoặc đầu cắm.
- USB-C có hub nhưng không ra màn: lỗi nhánh DisplayPort qua Type-C hoặc hub/cáp không tương thích.
- Treo logo, mất boot, BSOD: cần nghi SSD, khe M.2 hoặc nguồn nuôi lưu trữ.
- Dùng lâu một lúc thì nóng, quạt hú, khựng: thường liên quan tản nhiệt, nguồn hệ thống hoặc board mất ổn định theo nhiệt.
- Camera / mic / Wi-Fi lỗi lúc được lúc không: liên quan module, cáp hoặc nhánh phụ trên mainboard.
- microSD nhận chập chờn: lỗi reader hoặc nhánh phụ I/O, dễ bỏ sót nếu không test copy file thật.
Triệu chứng → Nguyên nhân → Cách khoanh vùng
| Triệu chứng | Cắm sạc jack nhỏ không vào hoặc nhận chập chờn |
|---|---|
| Nguyên nhân | Adapter 45W/65W yếu • jack sạc lỏng/mòn • mạch nguồn lỗi • đầu cắm quá nhiệt |
| Cách khoanh vùng | Thử adapter chuẩn → test jack sạc → theo dõi nhiệt đầu cắm → nếu vẫn lặp, kiểm tra sâu nhánh nguồn trên motherboard |
| Triệu chứng | Hub USB-C hoặc màn ngoài không nhận hình |
| Nguyên nhân | Lỗi DisplayPort Alt Mode • cổng Type-C không ổn định • hub/cáp không tương thích • driver lỗi |
| Cách khoanh vùng | Đổi hub/cáp/màn khác → test riêng USB data và video → nếu vẫn lặp, khoanh đúng nhánh USB-C |
| Triệu chứng | Dùng lâu một lúc thì nóng, khựng hoặc tự tắt |
| Nguyên nhân | Quạt yếu • heatsink bám bụi • keo tản xuống cấp • nguồn CPU không ổn • board mất ổn định theo nhiệt |
| Cách khoanh vùng | Vệ sinh tản + thay keo → test tải thực tế 20–30 phút → theo dõi nhiệt, xung và điện năng → nếu tản ổn mà vẫn khựng, nghi nguồn/board |
| Triệu chứng | Treo logo, BSOD, mất boot ngẫu nhiên |
| Nguyên nhân | SSD lỗi • nguồn nuôi SSD không ổn • lỗi dữ liệu/firmware lưu trữ |
| Cách khoanh vùng | Đọc SMART nếu vào được hệ điều hành → thay thử SSD khác → nếu lỗi tái diễn, khoanh vùng khu lưu trữ hoặc board |
| Triệu chứng | Camera / Wi-Fi / microSD lỗi chập chờn |
| Nguyên nhân | Module/cáp ngoài lỗi • ẩm mốc • nhánh phụ I/O trên mainboard |
| Cách khoanh vùng | Test từng tính năng riêng → kiểm tra cáp và phần liên quan → test theo thời gian → nếu thay phần phụ vẫn lặp thì kiểm tra sâu board |
Quy trình thay & checklist test (chuẩn kỹ thuật)
👉 Xem chi tiết: Quy trình thay tại Laptop LD
Quy trình thay (tóm tắt thao tác)
👉 Hướng dẫn chi tiết: Hướng dẫn thay chi tiết
- Ngắt nguồn hoàn toàn: tắt máy, rút sạc jack nhỏ, xả điện dư rồi mới tháo máy.
- Tháo nắp đáy, ngắt pin 40Wh hoặc 53Wh khỏi main trước khi thao tác vào SSD, WLAN, camera, quạt hay board.
- Tháo SSD M.2, card WLAN, pin, quạt, heatsink, camera, loa và các cáp I/O theo đúng layout của Dell Vostro 5301.
- Kiểm tra kỹ khu jack sạc, SSD, USB-C, HDMI, camera, WLAN và quạt vì đây là các điểm rất hay lộ lỗi trên dòng văn phòng này.
- Căn main 19765-1 đúng theo cụm cổng, audio và panel 13.3 inch; lắp đúng vị trí rồi test sơ bộ: nhận nguồn, nhận sạc, nhận SSD, lên màn và vào BIOS.
- Ráp hoàn thiện và test theo checklist: sạc, dùng văn phòng/tải vừa, từng cổng xuất hình, webcam, Wi-Fi, audio, sleep/wake, SSD và pin.
- Chạy test theo thời gian để bắt lỗi kiểu “dùng lâu mới khựng”, “sleep dậy mới đen màn” hoặc “hub lúc đầu nhận nhưng sau vài phút mất”.
Checklist test sau khi mua/thay
- Test sạc: nhận adapter 45W/65W ổn định; cắm/rút nhiều lần không chập chờn.
- Test nguồn: bật/tắt nhiều lần, restart, sleep/wake, mở nắp đóng nắp liên tục không lỗi màn đen hoặc treo.
- Test màn hình: hiển thị ổn định, không chớp, không sọc.
- Test SSD M.2 2230/2280: boot nhanh, không treo logo, không chậm nhận ổ, không lỗi khi restart và đọc ghi nặng.
- Test USB-C DisplayPort, HDMI và các cổng USB-A: xuất màn và truyền dữ liệu riêng từng cổng.
- Test webcam, mic, loa, Wi-Fi, Bluetooth và microSD.
- Test pin: sạc lên/xả xuống bình thường.
- Test nhiệt: dùng tác vụ văn phòng nặng liên tục để chắc máy không tự sập, không throttling bất thường.
Giá linh kiện & giá thay Dell Vostro 5301
Giá main 19765-1 (linh kiện)
Giá phụ thuộc tình trạng thực tế của board, độ đẹp khu nguồn, tình trạng cổng xuất hình, mức oxy hóa quanh vùng SSD và WLAN, cũng như độ đồng bộ với cấu hình i7-1165G7 và nhánh UMA/MX350. Trung tâm sẽ đối chiếu đúng máy trước khi chốt.
Giá thay (công + kiểm tra + test)
- Giá bao gồm công thay, vệ sinh sâu, kiểm tra đường sạc, test SSD, test USB-C/HDMI/WLAN và test đầy đủ các cổng của Dell Vostro 5301.
- Báo giá rõ ràng trước khi thực hiện; không phát sinh nếu khách không đồng ý.
Thay cho Dell Vostro 5301 có lấy ngay không?
Nếu có sẵn đúng main, thời gian thay và kiểm tra thường hoàn tất trong ngày. Với các máy từng lỗi dùng lâu mới khựng, lỗi sleep dậy đen màn, lỗi hub USB-C hoặc nghi lỗi nhiệt/lưu trữ, kỹ thuật thường cần thêm thời gian test để chắc chắn máy đã ổn định trước khi giao.
Đánh giá khách hàng
Qfat tham khảo: 9.1/10 (nhận sạc tốt + sleep/wake ổn + SSD boot tốt + xuất hình ổn định + dùng văn phòng lâu không lỗi).
Khách văn phòng: “Máy trước đó cắm hub ra màn ngoài chập chờn, dùng lâu hơi nóng và đôi khi sleep dậy đen màn. Sau khi làm xong, máy ổn định hơn và dùng dài giờ yên tâm hơn.”
Phản hồi kỹ thuật: “Đã test sạc, test SSD, test từng cổng xuất hình, test webcam/mic, Wi-Fi/Bluetooth, audio, pin và tải thực tế trước khi bàn giao.”
Câu hỏi thường gặp
Dell Vostro 5301 lỗi sạc có phải luôn do main không?
Không. Model này có cổng sạc riêng 4.5 x 2.9 mm nên cần loại trừ trước adapter, dây sạc, jack nguồn và đầu cắm nóng/lỏng. Chỉ khi đã thử nguồn chuẩn mà lỗi vẫn lặp thì mới ưu tiên kiểm tra sâu phần bo mạch.
Vostro 5301 là RAM hàn hay RAM rời?
Model này dùng LPDDR4x hàn trên bo, không có khe SO-DIMM. Vì vậy lỗi bộ nhớ sẽ đi theo hướng board-level chứ không thay RAM rời như laptop 15 inch phổ thông.
Vostro 5301 khác Vostro 5590 ở điểm nào khi sửa chữa?
Khác khá rõ. Vostro 5301 là máy 13.3 inch mỏng nhẹ dùng RAM hàn, chỉ 1 khe SSD và nhánh MX350 tùy cấu hình; trong khi Vostro 5590 là máy 15.6 inch có cấu trúc khác, nhiều cổng hơn và logic storage/RAM khác. Vì vậy không nên bê nguyên checklist sửa của 5590 sang cho 5301.
