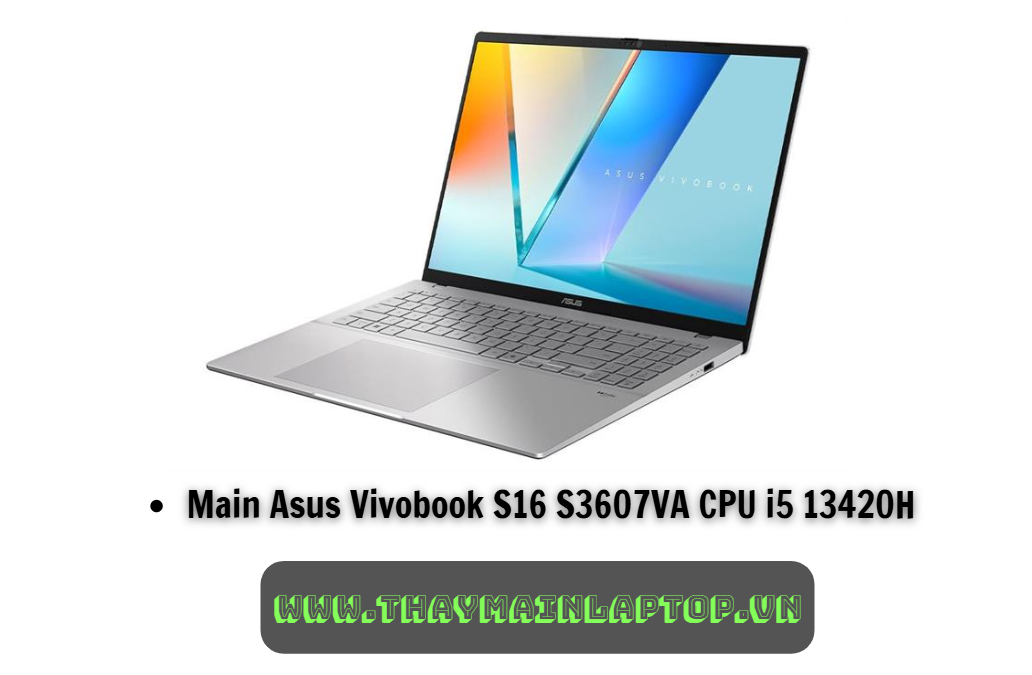

Laptop LD • Main Asus Vivobook S16 S3607VA
Thay main Asus Vivobook S16 S3607VA i5-13420H DAZJ6CMBAE0 REV:E đúng mã
Đúng nền Quanta ZJ6C, board DAZJ6CMBAE0 REV:E, CPU Intel Core i5-13420H, Intel UHD Graphics bản UMA, 8GB DDR5 onboard, một khe DDR5 SO-DIMM và một khe SSD M.2 2280 PCIe 4.0. Laptop LD hỗ trợ kiểm tra mã PCB, revision, nguồn sạc USB-C 65W, hai USB-C, hai USB-A, HDMI 1.4, RAM, SSD, BIOS, màn hình 144Hz và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Quanta ZJ6C
- DAZJ6CMBAE0
- CPU i5-13420H
- Intel UHD
- DDR5
- USB-C 65W
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Asus Vivobook S16 S3607VA, CPU i5-13420H, nền Quanta ZJ6C và board DAZJ6CMBAE0 REV:E. Các bản i7-13620H, Core 5 210H, Core Ultra hoặc nền S3607CA không được gộp vào cấu hình này.

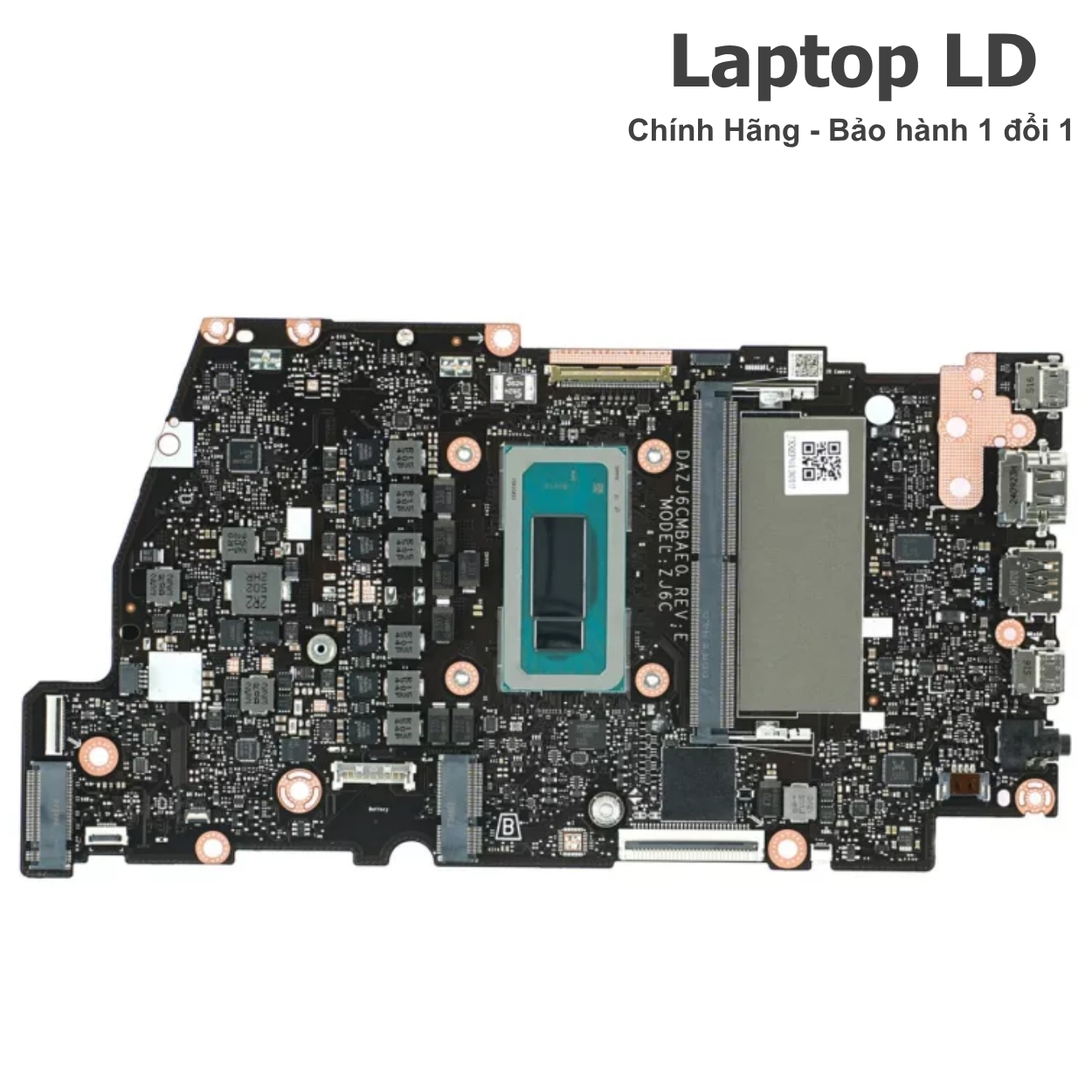

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook S16 S3607VA i5-13420H DAZJ6CMBAE0
Ảnh thực tế giúp nhận biết CPU i5-13420H, RAM DDR5 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch sạc USB-C, HDMI, hai USB-C, hai USB-A và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
S3607VA có nhiều biến thể CPU và cấu hình RAM. Để khóa đúng bản i5-13420H, 8GB DDR5 onboard và board DAZJ6CMBAE0 REV:E, khách nên gửi đầy đủ ảnh tem máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Vivobook S16 S3607VA.
- Ảnh mã sản phẩm đầy đủ dạng S3607VA-RPxxx hoặc mã cấu hình tương ứng.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh nền ZJ6C, mã DAZJ6CMBAE0 và dòng REV:E trên PCB.
- Ảnh khu vực CPU i5-13420H, RAM onboard, khe SO-DIMM và khe SSD M.2.
- Ảnh vùng đồ họa để xác nhận main UMA dùng Intel UHD Graphics.
- Ảnh hai USB-C, hai USB-A, HDMI 1.4 và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, treo logo, lỗi RAM, mất SSD, không xuất hình, lỗi USB-C hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng S3607VA, i5-13420H và board DAZJ6CMBAE0 REV:E.
- Xác nhận đúng 8GB DDR5 onboard và một khe SO-DIMM mở rộng.
- Tránh nhầm i7-13620H, Core 5 210H hoặc nền S3607CA.
- Nhận diện đúng layout RAM, SSD, Wi-Fi và cụm cổng.
- Tránh nhầm Intel UHD Graphics với Intel Iris Xe hoặc Intel Arc.
- Khoanh vùng lỗi nằm ở main, sạc USB-C, RAM, SSD, màn hình hay module Wi-Fi.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Vivobook S16 S3607VA i5-13420H DAZJ6CMBAE0 được báo theo đúng revision PCB, dung lượng RAM onboard, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra quạt, tản nhiệt CPU dòng H, pin 70Wh, RAM DDR5, SSD M.2, Wi-Fi, màn hình 144Hz và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DAZJ6CMBAE0 REV:E và máy không vào nước hoặc chập nhiều tầng nguồn. Máy từng sửa USB-C, BIOS, nguồn CPU, RAM onboard hoặc HDMI cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng S3607VA, i5-13420H, ZJ6C, DAZJ6CMBAE0 và REV:E.
- Xác nhận đúng main UMA dùng Intel UHD Graphics và RAM DDR5 onboard 8GB.
- Kiểm tra sạc USB-C 65W, hai USB-C, HDMI 1.4, hai USB-A, audio, RAM, SSD, Wi-Fi và camera.
- Kiểm tra màn hình WUXGA 144Hz, bàn phím số, touchpad, loa và nhiệt độ CPU.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Vivobook S16 S3607VA i5-13420H dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook S16 S3607VA màn hình 16 inch.
- CPU Intel Core i5-13420H onboard.
- Nền main Quanta ZJ6C.
- Board DAZJ6CMBAE0 REV:E.
- Main UMA dùng Intel UHD Graphics.
- 8GB DDR5 onboard và một khe DDR5 SO-DIMM.
- Một khe SSD M.2 2280 PCIe Gen4 x4.
- Hai USB-C, hai USB-A, HDMI 1.4 và audio 3.5mm.
Không nên thay chéo khi chưa kiểm
- Không nhầm i5-13420H với i7-13620H hoặc Core 5 210H cùng tên S3607VA.
- Không nhầm nền ZJ6C DAZJ6CMBAE0 với S3607CA dùng board khác.
- Không bỏ qua dung lượng RAM onboard và revision PCB.
- Không ghi Intel Iris Xe hoặc Intel Arc cho bản i5-13420H này.
- Không ghi HDMI 2.1; cấu hình S3607VA dùng HDMI 1.4.
- Không ghi LAN RJ-45 hoặc khe SD vì máy không tích hợp hai cổng này.
- Không kết luận hỏng main trước khi loại trừ sạc USB-C, RAM, SSD, màn hình và Wi-Fi.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook S16 S3607VA. | Nhầm với S3607CA hoặc Vivobook 16 X1605VA. |
| Nền main | Quanta ZJ6C. | Chỉ kiểm tên máy mà không kiểm platform. |
| Board number | DAZJ6CMBAE0 REV:E. | Đọc nhầm ký tự cuối số 0 thành chữ O hoặc đặt nhầm revision. |
| CPU | Intel Core i5-13420H, 8 nhân, 12 luồng, Turbo tối đa 4.60GHz. | Nhầm i7-13620H hoặc Core 5 210H. |
| GPU | Intel UHD Graphics tích hợp bản UMA. | Ghi sai Intel Iris Xe, Intel Arc hoặc GPU rời. |
| RAM | 8GB DDR5 onboard và 1 khe DDR5 SO-DIMM, hỗ trợ tổng dung lượng đến 24GB. | Tưởng có hai khe RAM rời hoặc ghi DDR4. |
| SSD | 1 khe M.2 2280 PCIe Gen4 x4 NVMe. | Nhầm có hai khe SSD hoặc dùng sai kích thước ổ. |
| Cổng ngoài | 2 USB-A 5Gbps, 2 USB-C 5Gbps, 1 HDMI 1.4 và 1 audio 3.5mm. | Ghi thêm Thunderbolt, LAN hoặc khe thẻ nhớ. |
| Sạc | Adapter USB-C 65W, đầu ra 20V 3.25A. | Dùng adapter công suất thấp hoặc không hỗ trợ USB Power Delivery. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.
Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên main Asus Vivobook S16 S3607VA
Nhóm ảnh này giúp đối chiếu đúng i5-13420H, Intel UHD Graphics, 8GB DDR5 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch USB-C, HDMI và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook S16 S3607VA
Lỗi nguồn và sạc USB-C
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc đèn nháy bất thường.
- Chỉ một cổng USB-C nhận sạc, cổng còn lại không đàm phán nguồn.
- Máy nhận adapter nhưng pin không tăng hoặc tụt pin khi tải CPU dòng H.
- Cổng USB-C nóng sau khi dùng hub, dock hoặc cáp hỏng.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, RAM DDR5 hoặc SSD.
Lỗi RAM, SSD và khởi động
- Treo logo ASUS, khởi động lặp hoặc tự vào BIOS.
- Lỗi RAM onboard làm máy không POST hoặc báo màn hình đen.
- Khe SO-DIMM chập chờn, không nhận thanh RAM hoặc lỗi khi chạy đa nhiệm.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo không có thiết bị khởi động.
- Máy treo sau khi nâng cấp RAM hoặc SSD không tương thích.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi màn hình 144Hz và cổng ngoài
- Màn hình 144Hz nhấp nháy, mất hình hoặc chỉ sáng đèn nền.
- HDMI 1.4 không xuất hình hoặc chập chờn theo góc cắm cáp.
- USB-C không xuất DisplayPort dù vẫn nhận sạc.
- USB-A, audio, Wi-Fi, Bluetooth, camera hoặc mic mất nhận.
- Máy nóng, quạt chạy mạnh hoặc tụt hiệu năng do tản nhiệt CPU H-series.
- Máy vào nước ở cạnh cổng gây oxy hóa mạch USB-C, HDMI và audio.
Nên sửa hay thay bo mạch Asus Vivobook S16 S3607VA?
S3607VA dùng CPU H-series, RAM DDR5 onboard kết hợp khe SO-DIMM và sạc USB-C. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU, RAM onboard, SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở một cổng USB-C, HDMI, USB-A, audio hoặc linh kiện bảo vệ.
- Mạch Power Delivery còn giao tiếp và chập chưa lan sang nguồn chính.
- BIOS lỗi nhưng CPU, RAM onboard và khe SO-DIMM vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa ăn mạch nhiều lớp.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i5-13420H lỗi, không khởi tạo hoặc chập nguồn lõi.
- RAM DDR5 onboard lỗi nhiều chip hoặc lỗi đường dữ liệu sâu.
- Chập nặng đồng thời mạch USB-C, nguồn CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Vivobook S16 S3607VA CPU i5-13420H board DAZJ6CMBAE0 REV:E.
| Tên sản phẩm | Main Asus Vivobook S16 S3607VA CPU Intel Core i5-13420H board DAZJ6CMBAE0 REV:E |
|---|---|
| Dòng máy tương thích | Asus Vivobook S16 S3607VA |
| Mã main | DAZJ6CMBAE0 REV:E |
| Board number | Quanta ZJ6C, DAZJ6CMBAE0 REV:E |
| CPU | Intel Core i5-13420H onboard, 8 nhân gồm 4 P-core + 4 E-core, 12 luồng, Turbo tối đa 4.60GHz, 12MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | Intel UHD Graphics tích hợp bản UMA, dùng chung RAM hệ thống; không có GPU hoặc VRAM rời |
| RAM hỗ trợ | 8GB DDR5 onboard và 1 khe DDR5 SO-DIMM; hỗ trợ tổng dung lượng RAM đến 24GB |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe Gen4 x4 NVMe |
| Khe trên main | 1 khe DDR5 SO-DIMM, 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 2 USB-A 3.2 Gen 1 5Gbps; 2 USB-C 3.2 Gen 1 5Gbps hỗ trợ Power Delivery và xuất hình; 1 HDMI 1.4; 1 audio 3.5mm |
| Màn hình tương thích | 16 inch tỷ lệ 16:10, WUXGA 1920×1200, IPS-level, 144Hz, 300 nit, 45% NTSC, chống chói, không cảm ứng |
| Pin | Pin 4 cell Li-ion 70Wh, cấu trúc 4S1P |
| Sạc | Adapter USB-C 65W, đầu ra 20V 3.25A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, không có đèn | Sạc USB-C, cáp, pin, mạch PD, nguồn chờ hoặc chập nguồn chính. | Thử adapter USB-C 65W, kiểm từng cổng Type-C, ngắt pin và đo dòng chờ. |
| Chỉ một cổng USB-C nhận sạc | Chân cổng, IC bảo vệ, controller PD hoặc đường CC. | Đổi cáp/cổng, đo VBUS/CC và theo dõi quá trình đàm phán Power Delivery. |
| Treo logo hoặc khởi động lặp | BIOS, RAM, SSD, nguồn CPU hoặc thiết bị ngoại vi. | Tháo SSD, tháo RAM SO-DIMM, reset BIOS và theo dõi trình tự khởi động. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM hoặc CPU. | Thử thanh RAM chuẩn, kiểm khe, kiểm dung lượng RAM onboard và nguồn DDR5. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, nguồn màn, BIOS, RAM hoặc iGPU. | Thử HDMI/USB-C, kiểm đèn nền, nguồn panel và đầu cáp. |
| Màn hình 144Hz chớp hoặc mất hình | Panel, cáp eDP, nguồn màn hoặc đường tín hiệu tốc độ cao. | Chuyển tần số quét, thử panel/cáp chuẩn và kiểm tín hiệu eDP. |
| HDMI/USB-C không xuất hình | Cổng, linh kiện bảo vệ, controller, BIOS hoặc đường DisplayPort/HDMI. | Thử cáp/màn khác, kiểm từng cổng và nhận diện trong hệ điều hành. |
| Máy vào nước | Oxy hóa mạch PD, HDMI, USB, audio, nguồn RAM hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |

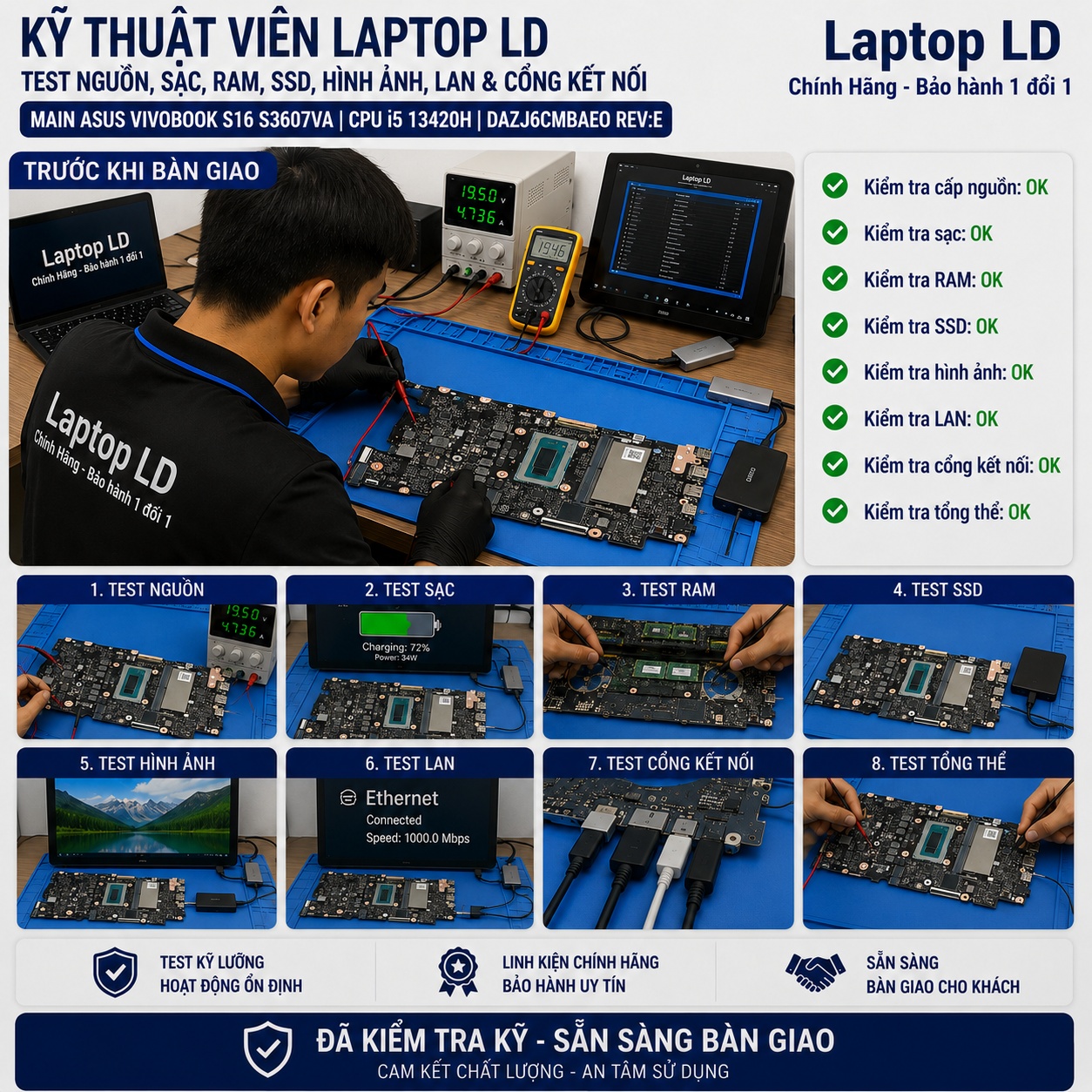

Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn, sạc USB-C 65W, RAM DDR5 onboard và SO-DIMM, SSD M.2, màn hình 144Hz, HDMI, USB-C, USB-A, Wi-Fi, Bluetooth, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, sạc USB-C, màn hình 144Hz, RAM, SSD, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
-
Kiểm tra và khoanh vùng lỗi
Test adapter 65W, pin, RAM onboard, RAM SO-DIMM, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
-
Đối chiếu đúng main
Xác minh S3607VA, i5-13420H, ZJ6C, DAZJ6CMBAE0 và REV:E.
-
Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
-
Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, RAM, SSD, hình ảnh, cổng và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter USB-C đúng công suất.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DAZJ6CMBAE0 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Vivobook S16 S3607VA nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc hoặc hub không phù hợp hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

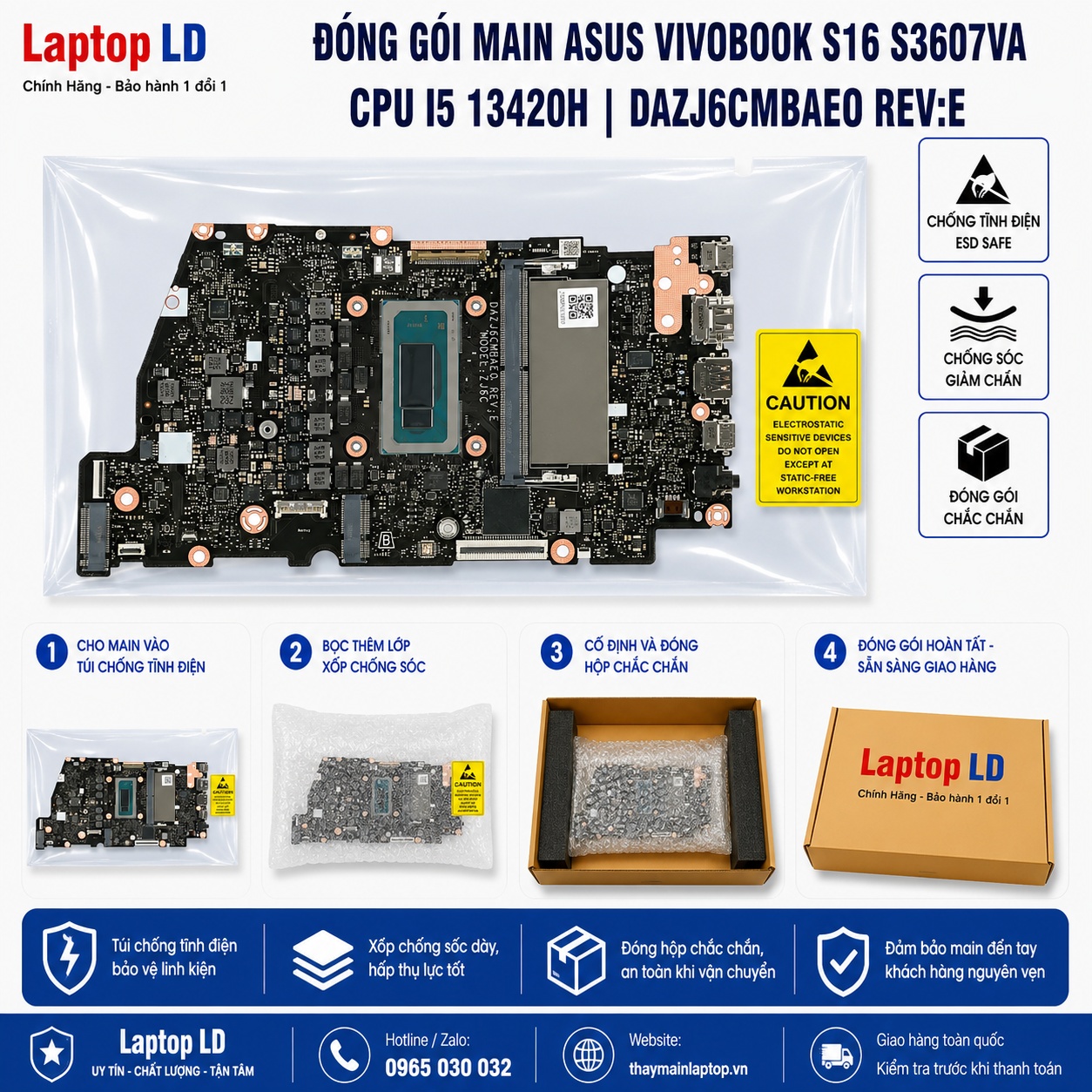

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main DAZJ6CMBAE0 có CPU và RAM onboard, cổng USB-C cùng socket SSD nên cần túi chống tĩnh điện, lớp đệm bảo vệ cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main S3607VA dùng mã board nào?
Bản trong bài dùng nền Quanta ZJ6C, board DAZJ6CMBAE0 REV:E; ký tự cuối là số 0.
CPU i5-13420H có bao nhiêu nhân và luồng?
CPU có 8 nhân gồm 4 P-core và 4 E-core, 12 luồng, Turbo tối đa 4.60GHz và 12MB cache.
Main này dùng Intel Iris Xe không?
Không. Cấu hình i5-13420H của S3607VA dùng Intel UHD Graphics tích hợp.
RAM của máy là onboard hay RAM rời?
Main có 8GB DDR5 onboard và một khe DDR5 SO-DIMM, hỗ trợ tổng dung lượng đến 24GB.
Máy có mấy khe SSD?
Main có một khe M.2 2280 PCIe Gen4 x4 NVMe.
Hai cổng USB-C có phải Thunderbolt không?
Không. Máy dùng hai USB-C 3.2 Gen 1 hỗ trợ Power Delivery và xuất hình, không phải Thunderbolt.
Máy có cổng LAN và khe thẻ nhớ không?
Không. S3607VA không tích hợp LAN RJ-45 hoặc khe SD/microSD.
Màn hình của S3607VA có tần số bao nhiêu?
Bản i5-13420H dùng màn hình 16 inch WUXGA 1920×1200, tỷ lệ 16:10 và tần số quét 144Hz.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter USB-C 65W, đầu ra 20V 3.25A.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
