Thay main Asus Vivobook 16X K3605ZC i7-12700H DA0ZJ2MB8E0 REV:E đúng mã
Đúng nền Quanta ZJ2, board DA0ZJ2MB8E0 REV:E, mã bo 60NB11F0-MB1020, CPU Intel Core i7-12700H, NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6, Intel Iris Xe Graphics, 8GB DDR4 onboard, một khe DDR4 SO-DIMM và một khe SSD M.2 2280. Laptop LD hỗ trợ kiểm tra mã PCB, dung lượng RAM, GPU RTX 3050, nguồn sạc 120W, Thunderbolt 4, USB-C, HDMI, khe SD, SSD, BIOS, màn hình WUXGA và các đường tín hiệu trước khi sửa hoặc thay bo mạch.
- Quanta ZJ2
- DA0ZJ2MB8E0
- CPU i7-12700H
- RTX 3050 4GB
- Thunderbolt 4
- Sạc 120W
Xác thực kỹ thuật: thông tin được Trung Tâm Laptop LD rà soát theo Asus Vivobook 16X K3605ZC, CPU i7-12700H, NVIDIA GeForce RTX 3050 4GB, nền Quanta ZJ2 và board DA0ZJ2MB8E0 REV:E. Các bản i5-12450H, i5-12500H, i7-12650H, RTX 2050, RTX 4050 hoặc board ZJ2S không được gộp vào cấu hình này.

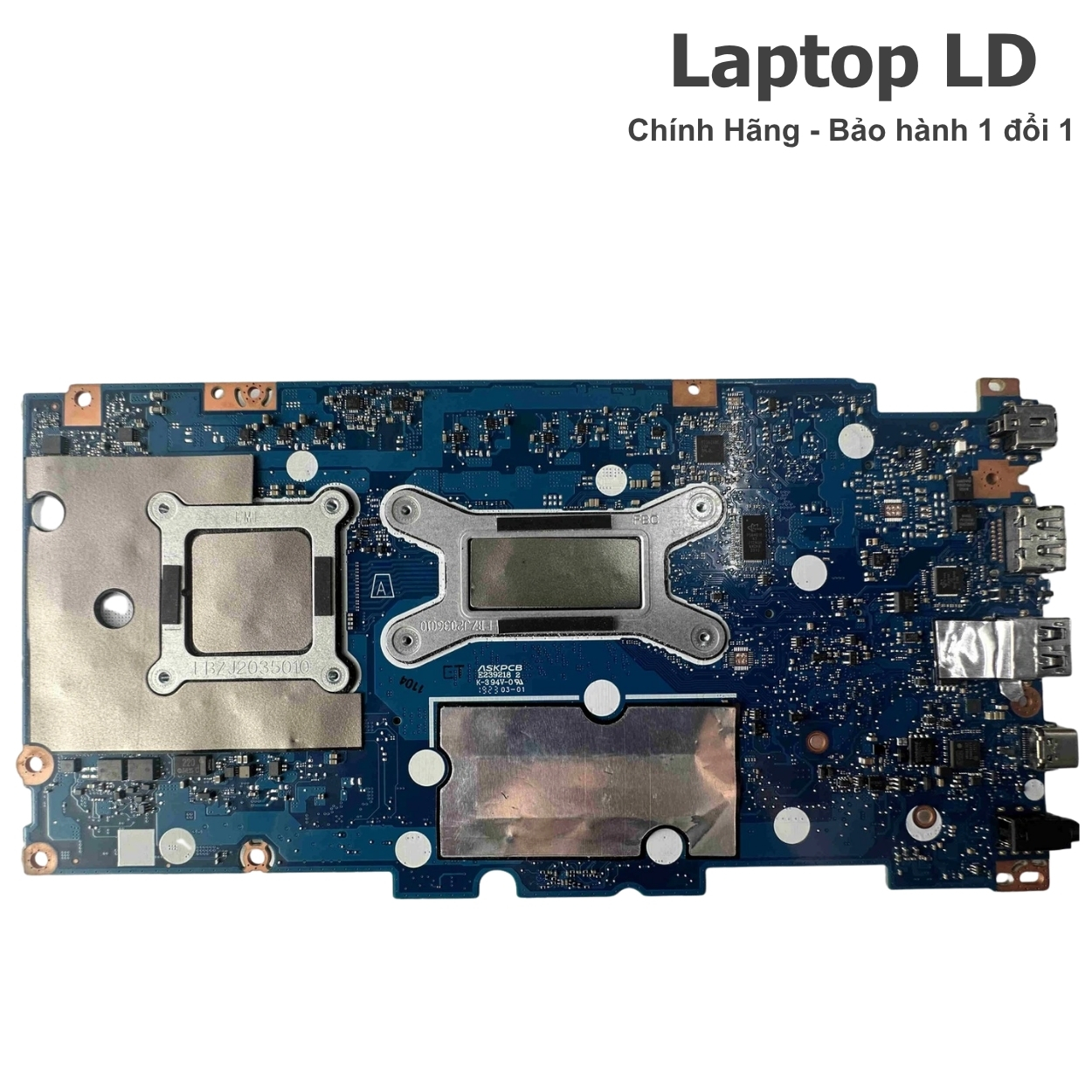

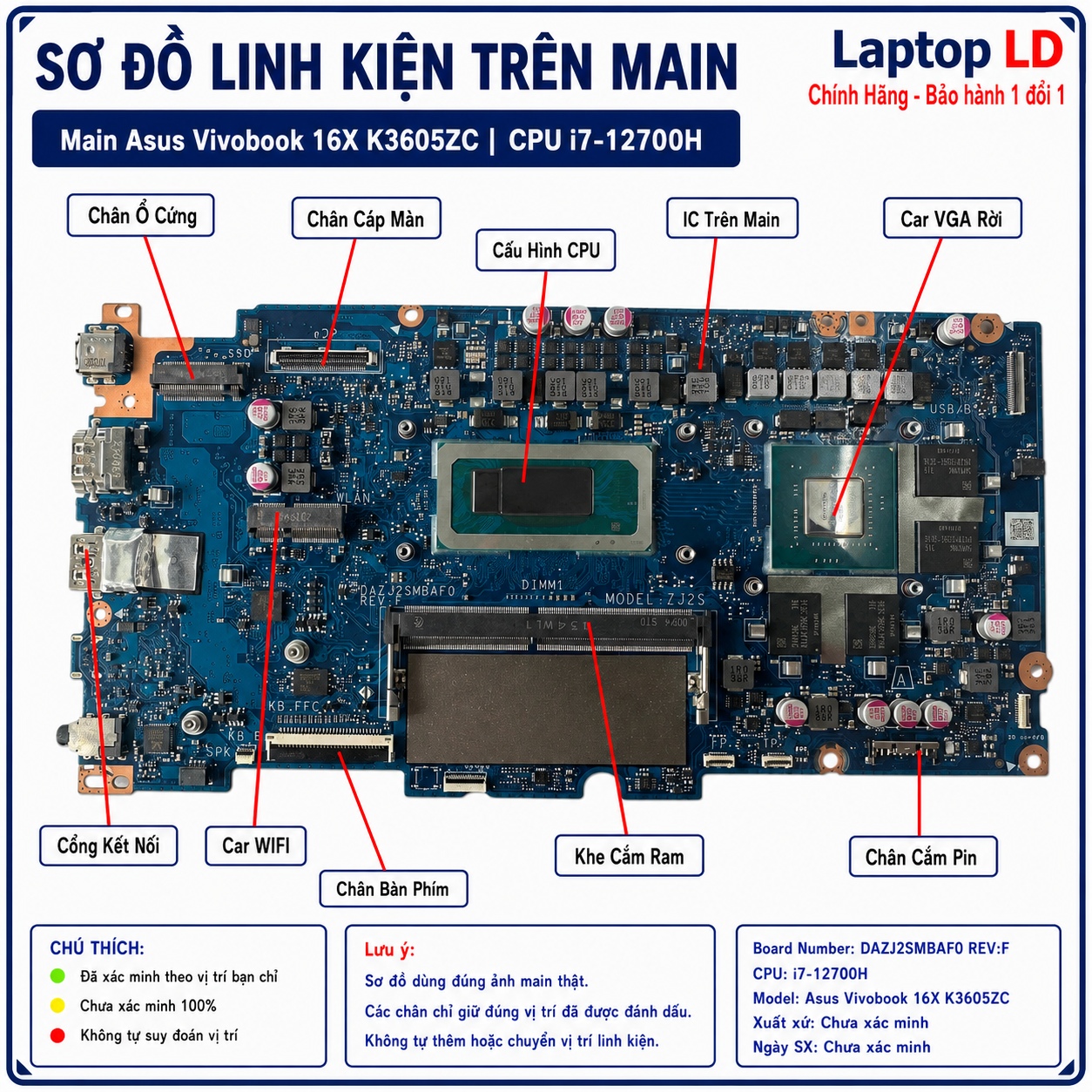

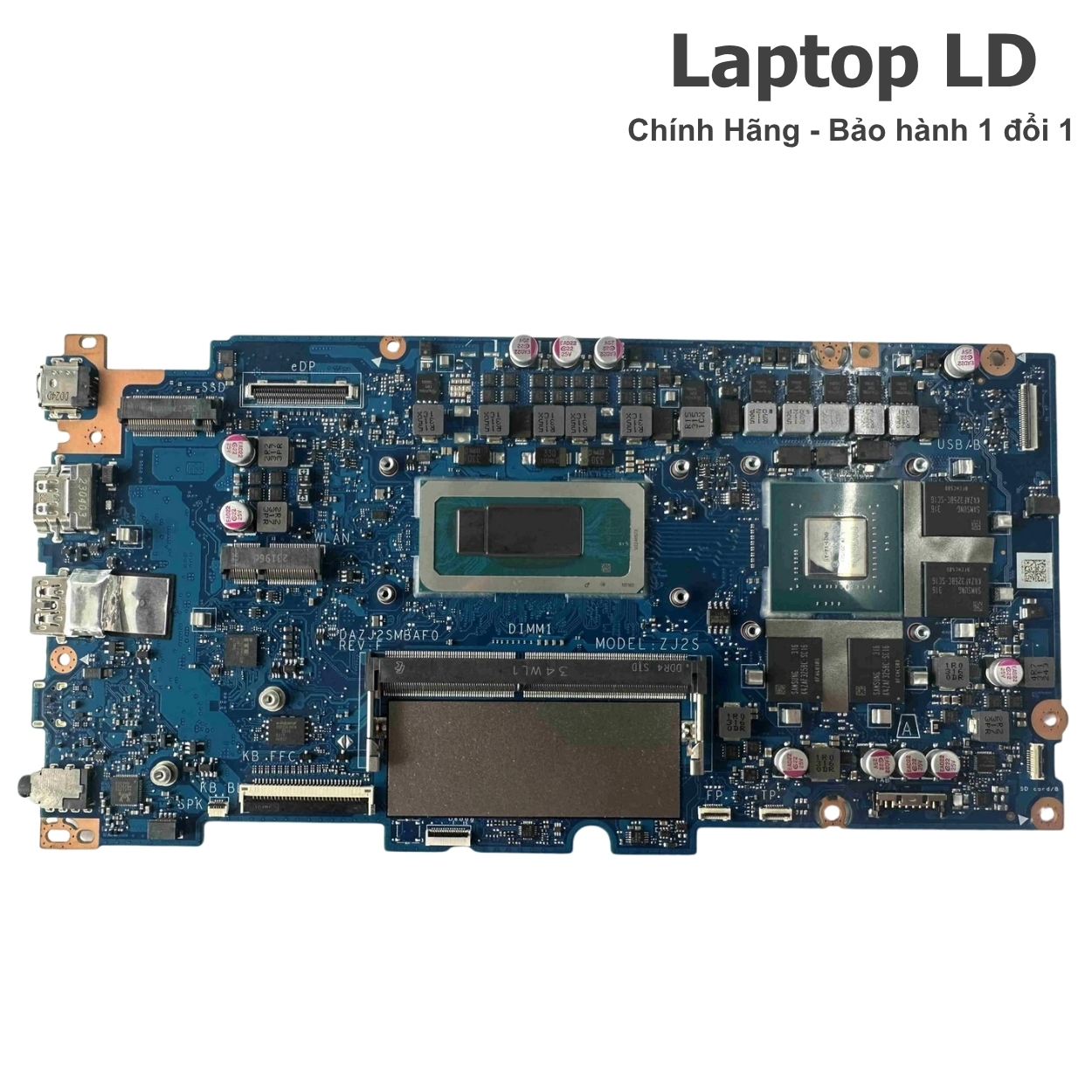

Vị trí linh kiện và ảnh tổng thể main Asus Vivobook 16X K3605ZC i7-12700H DA0ZJ2MB8E0
Ảnh thực tế giúp nhận biết CPU i7-12700H, GPU RTX 3050, VRAM GDDR6, RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch sạc DC-in, Thunderbolt 4, USB-C, HDMI và các đầu cáp pin, màn hình, quạt, bàn phím, touchpad, loa và camera.
Cần gửi gì để Laptop LD báo đúng main?
K3605ZC có nhiều biến thể CPU, RAM và part number. Để khóa đúng bản i7-12700H, RTX 3050 4GB và RAM 16GB, khách nên gửi đầy đủ ảnh tem máy và bo mạch.
Thông tin nên gửi trước
- Ảnh tem đáy máy có model Asus Vivobook 16X K3605ZC.
- Ảnh mã cấu hình đầy đủ như K3605ZC-N1016W, N1280W hoặc mã thị trường tương ứng.
- Ảnh rõ hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh nền ZJ2, mã DA0ZJ2MB8E0 và dòng REV:E trên PCB.
- Ảnh mã bo 60NB11F0-MB1020 và tem ASUS part number nếu có.
- Ảnh khu vực CPU i7-12700H, RTX 3050, VRAM, RAM onboard, khe SO-DIMM và SSD.
- Ảnh Thunderbolt 4, USB-C, hai USB-A, HDMI, SD, DC-in và audio 3.5mm.
- Mô tả lỗi: không nguồn, không sạc, mất RTX, sọc hình, lỗi RAM, mất SSD, quá nhiệt hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Xác định đúng K3605ZC, i7-12700H và board DA0ZJ2MB8E0 REV:E.
- Xác nhận đúng RTX 3050 Laptop GPU 4GB và cụm VRAM GDDR6.
- Tránh nhầm i5-12500H, i7-12650H, RTX 2050 hoặc nền ZJ2S.
- Nhận diện đúng layout RAM, SSD, Wi-Fi, nguồn GPU và cụm cổng.
- Khoanh vùng lỗi main với lỗi màn hình, sạc, pin, RAM, SSD hoặc hệ thống tản nhiệt.
- Rút ngắn thời gian kiểm tra khi mang máy đến cửa hàng hoặc gửi máy từ xa.
Thông tin báo giá, công lắp và bảo hành
Báo giá main
Giá main Asus Vivobook 16X K3605ZC i7-12700H RTX 3050 được báo theo đúng RAM onboard, GPU, VRAM, revision PCB, tình trạng bo mạch và gói bảo hành. Giá và tồn kho được xác nhận tại thời điểm khách gửi ảnh tem/main thực tế.
Công lắp
Khi thay bo mạch tại Laptop LD, máy được kiểm tra tản nhiệt CPU/GPU, quạt, pin 50Wh, RAM DDR4, SSD M.2, Wi-Fi, màn hình WUXGA và toàn bộ cổng trước khi bàn giao.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ nhanh khi có sẵn đúng DA0ZJ2MB8E0 REV:E. Máy từng sửa nguồn GPU, VRAM, USB-C, BIOS, RAM onboard hoặc vào nước cần kiểm tra kỹ hơn.
Cam kết khi thay main tại Laptop LD
- Đối chiếu đúng K3605ZC, i7-12700H, ZJ2, DA0ZJ2MB8E0 REV:E và mã bo 60NB11F0-MB1020.
- Xác nhận đúng NVIDIA GeForce RTX 3050 4GB GDDR6 và Intel Iris Xe Graphics.
- Kiểm tra adapter 120W, Thunderbolt 4, USB-C, HDMI, USB-A, SD, audio, RAM, SSD và Wi-Fi.
- Kiểm tra màn WUXGA 120Hz, MUX/Optimus, quạt, nhiệt độ CPU/GPU và tải đồ họa.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus Vivobook 16X K3605ZC i7-12700H dùng cho máy nào?
Dòng máy phù hợp
- Asus Vivobook 16X K3605ZC màn hình 16 inch.
- CPU Intel Core i7-12700H onboard.
- Nền main Quanta ZJ2.
- Board DA0ZJ2MB8E0 REV:E.
- Mã bo 60NB11F0-MB1020.
- NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6.
- 8GB DDR4 onboard và một khe DDR4 SO-DIMM.
- Một khe SSD M.2 2280, Thunderbolt 4, USB-C, HDMI, SD và hai USB-A.
Không nên thay chéo khi chưa kiểm
- Không nhầm i7-12700H với i7-12650H hoặc i5-12500H.
- Không nhầm RTX 3050 với RTX 2050, RTX 4050 hoặc RTX 4060.
- Không nhầm ZJ2 DA0ZJ2MB8E0 với ZJ2S DAZJ2SMBAF0.
- Không bỏ qua dung lượng RAM onboard, số chip VRAM và revision PCB.
- Không ghi main UMA vì K3605ZC có GPU NVIDIA và VRAM rời.
- Không ghi hai khe SSD; nền máy dùng một khe M.2 2280.
- Không ghi sạc USB-C là sạc chính; máy dùng adapter đầu tròn 120W.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Model | Asus Vivobook 16X K3605ZC. | Nhầm với K3605ZF, K3605ZU hoặc K3605ZV dùng GPU khác. |
| Nền main | Quanta ZJ2. | Chỉ kiểm tên máy mà không kiểm platform. |
| Board number | DA0ZJ2MB8E0 REV:E. | Đặt nhầm DAZJ2SMBAF0 hoặc revision khác. |
| Mã bo ASUS | 60NB11F0-MB1020. | Nhầm mã của main RTX 2050/4050 hoặc CPU khác. |
| CPU | Intel Core i7-12700H, 14 nhân, 20 luồng, Turbo tối đa 4.70GHz. | Nhầm i7-12650H hoặc i5-12500H. |
| GPU | NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6 + Intel Iris Xe Graphics. | Nhầm RTX 2050, RTX 4050 hoặc main không GPU rời. |
| RAM | 8GB DDR4-3200 onboard + 1 khe SO-DIMM lắp 8GB; tổng cấu hình 16GB. | Tưởng có hai khe RAM rời hoặc ghi DDR5. |
| SSD | 1 khe M.2 2280 PCIe NVMe; cấu hình 512GB. | Nhầm có hai khe SSD hoặc dùng sai kích thước ổ. |
| Cổng ngoài | 1 Thunderbolt 4, 1 USB-C 3.2 Gen 1, 2 USB-A 3.2 Gen 1, 1 HDMI, 1 khe SD, 1 audio 3.5mm và 1 DC-in. | Ghi sai số lượng USB-C, bỏ khe SD hoặc ghi LAN RJ-45. |
| Sạc | Adapter ASUS 120W, đầu tròn 4.5mm, 20V 6A. | Dùng adapter công suất thấp gây tụt pin hoặc giảm hiệu năng GPU. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp tem ASUS, mã PCB, CPU, GPU, RAM, SSD và cụm cổng trước khi đặt hàng.

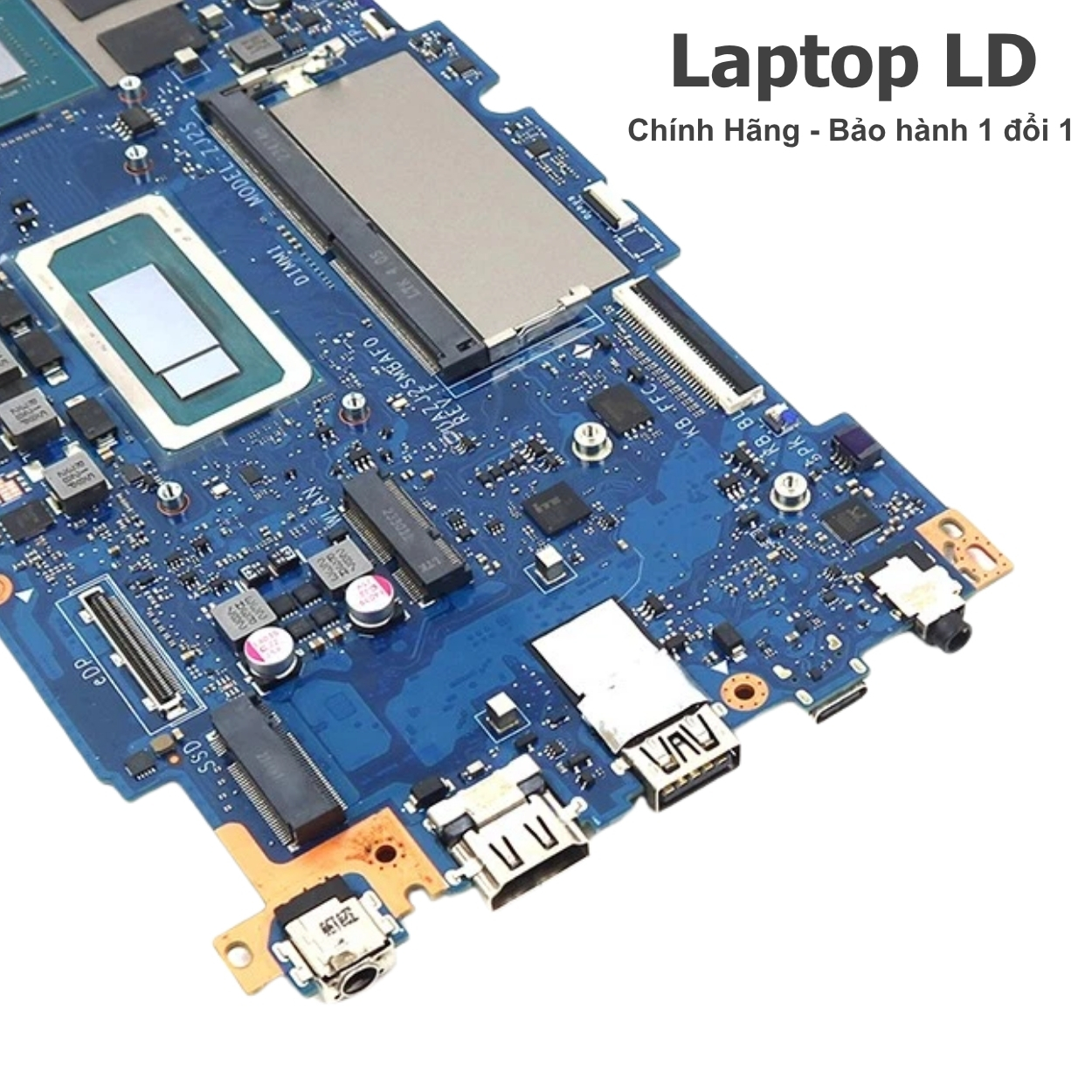

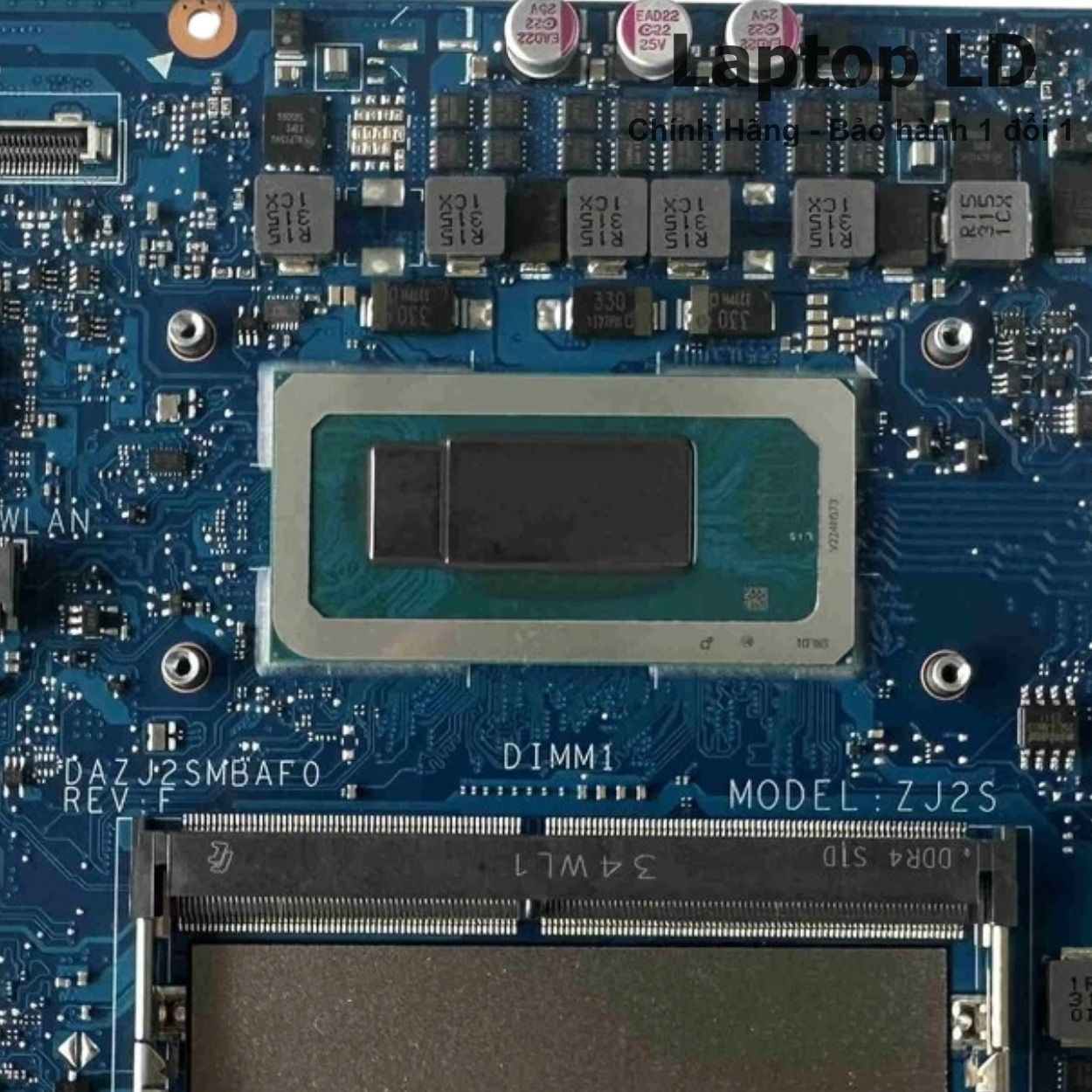

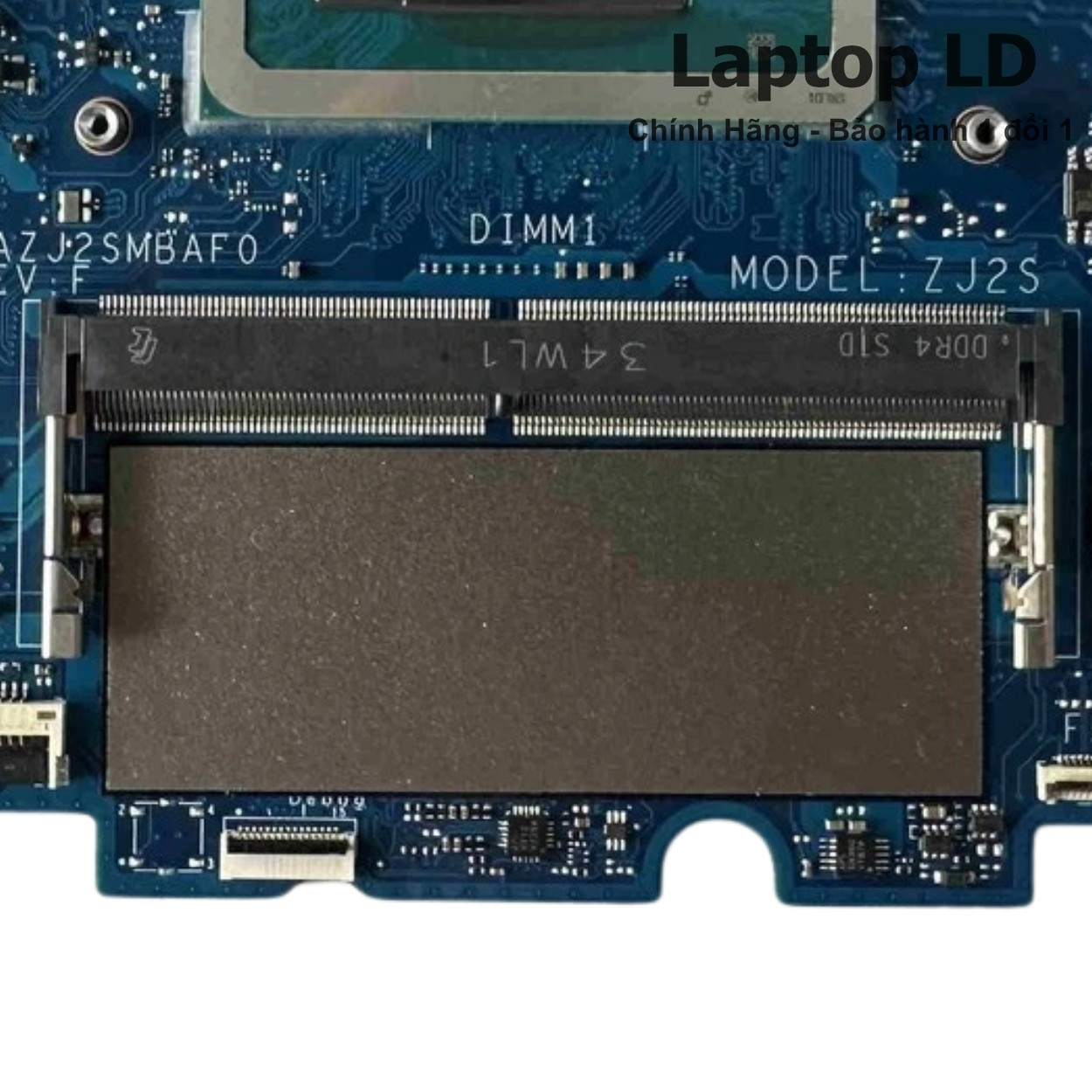

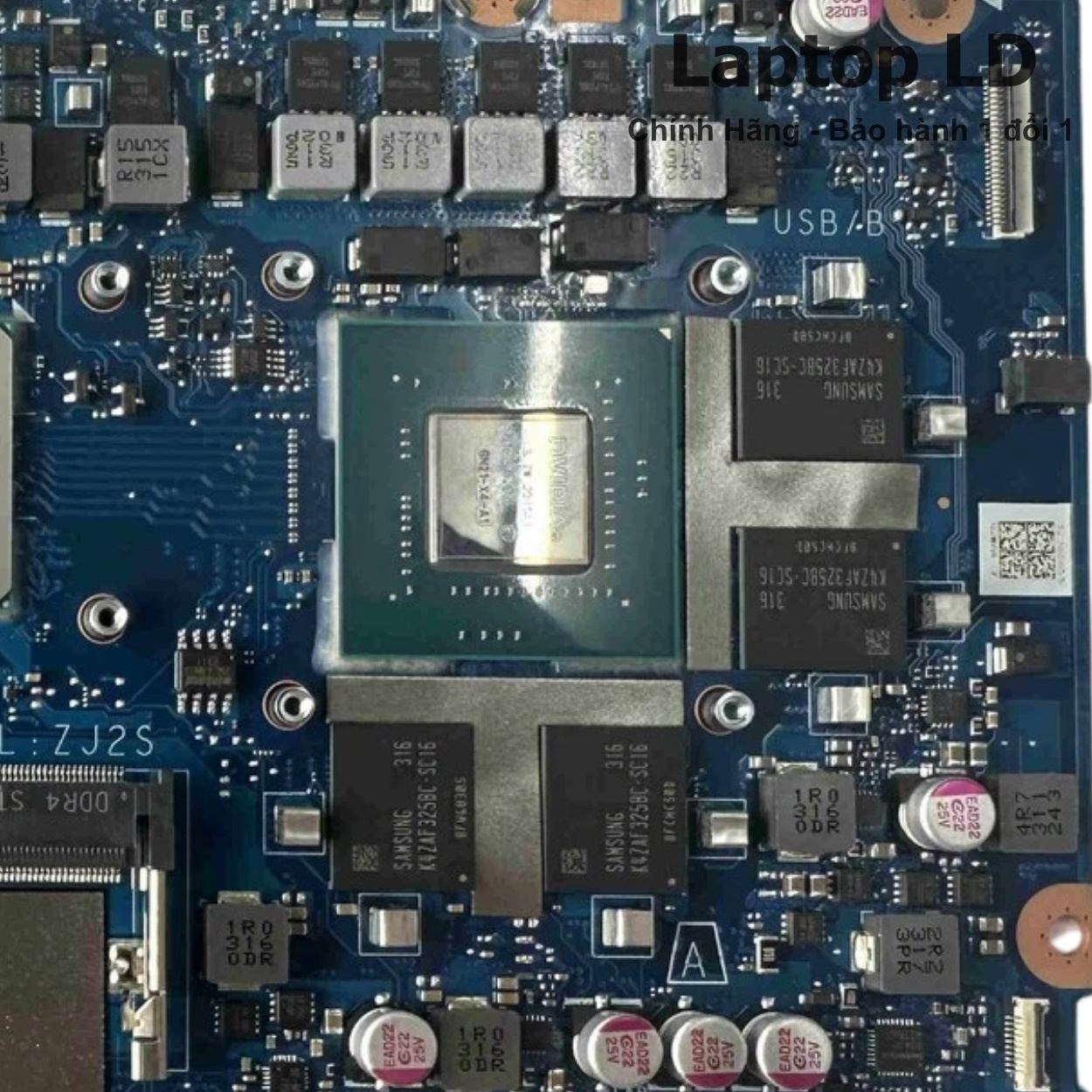

Ảnh chi tiết CPU, RTX 3050, RAM, SSD và cụm cổng trên main K3605ZC
Nhóm ảnh này giúp đối chiếu đúng i7-12700H, RTX 3050 4GB, VRAM GDDR6, RAM DDR4 onboard, khe SO-DIMM, khe SSD M.2 2280, module Wi-Fi, mạch sạc, Thunderbolt 4 và dấu hiệu main chưa cong, cháy hoặc oxy hóa.
Dấu hiệu nên kiểm tra bo mạch Asus Vivobook 16X K3605ZC
Lỗi nguồn và sạc 120W
- Bấm nguồn không phản hồi, không sáng đèn sạc hoặc adapter ngắt bảo vệ.
- Máy nhận adapter nhưng pin không tăng hoặc tụt pin khi tải CPU/GPU.
- Jack DC-in nóng, lỏng hoặc chỉ nhận nguồn theo góc cắm.
- Thunderbolt 4 hoặc USB-C mất sạc, dữ liệu hay xuất hình.
- Máy bật rồi tắt, quạt quay ngắn nhưng không hoàn tất POST.
- Nguồn chờ có nhưng thiếu nguồn CPU, GPU, VRAM hoặc RAM.
Lỗi RTX 3050 và bộ nhớ
- Máy mất NVIDIA RTX 3050 trong BIOS hoặc Device Manager.
- Lỗi Code 43, treo driver, sọc hình hoặc đen màn khi chuyển sang GPU rời.
- VRAM lỗi gây vỡ hình, artifact hoặc treo khi chạy game và render.
- RAM onboard hoặc khe SO-DIMM lỗi gây không POST, xanh màn hoặc treo.
- Không nhận SSD M.2, mất ổ sau sleep hoặc báo không có thiết bị khởi động.
- BIOS lỗi sau cập nhật, mất nguồn hoặc pin cạn sâu.
Lỗi nhiệt, màn hình và cổng
- CPU/GPU quá nhiệt, quạt chạy lớn hoặc máy tự tắt khi tải nặng.
- Hiệu năng RTX 3050 giảm mạnh do lỗi nguồn GPU hoặc hệ thống tản nhiệt.
- Màn WUXGA 120Hz nhấp nháy, mất hình hoặc chỉ sáng đèn nền.
- HDMI, Thunderbolt hoặc USB-C không xuất hình ra màn ngoài.
- USB-A, SD, audio, Wi-Fi, Bluetooth, camera hoặc mic mất nhận.
- Máy vào nước ở cạnh cổng làm oxy hóa mạch nguồn, HDMI, USB-C và SD.
Nên sửa hay thay bo mạch Asus Vivobook 16X K3605ZC?
K3605ZC tích hợp CPU H-series, GPU RTX 3050, VRAM và RAM onboard trên main. Việc sửa hay thay phụ thuộc mức độ chập nguồn, tình trạng CPU/GPU, VRAM, RAM, SSD và số khu vực bị ảnh hưởng.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khu trú ở jack DC-in, Thunderbolt, USB-C, HDMI, USB-A, SD hoặc linh kiện bảo vệ.
- Mạch sạc còn giao tiếp và chập chưa lan sang nguồn CPU/GPU.
- BIOS lỗi nhưng CPU, GPU, RAM và SSD vẫn hoạt động ổn định.
- Không nhận SSD do socket M.2, nguồn 3.3V hoặc linh kiện ngoại vi.
- Oxy hóa nhẹ được phát hiện sớm, chưa lan tới GPU và VRAM.
- Chi phí sửa hợp lý và khả năng ổn định sau sửa cao.
Nên thay bo mạch khi cần ổn định hơn
- CPU i7-12700H hoặc RTX 3050 lỗi, không khởi tạo hay chập nguồn lõi.
- VRAM lỗi nhiều chip, đứt đường dữ liệu hoặc artifact tái phát.
- Chập nặng đồng thời nguồn GPU, CPU và nguồn chính.
- Main cong, cháy đen, đứt mạch nhiều lớp hoặc vào nước diện rộng.
- Mất đồng thời nguồn, GPU, RAM, SSD, hình ảnh và nhiều ngoại vi.
- Bo mạch đã sửa nhiều lần nhưng lỗi tái phát khi chạy tải nặng.
Thông số kỹ thuật chính
Bảng dưới đây ghi thông số chính của main Asus Vivobook 16X K3605ZC CPU i7-12700H board DA0ZJ2MB8E0 REV:E.
| Tên sản phẩm | Main Asus Vivobook 16X K3605ZC CPU Intel Core i7-12700H RTX 3050 board DA0ZJ2MB8E0 REV:E |
|---|---|
| Dòng máy tương thích | Asus Vivobook 16X K3605ZC |
| Mã main | DA0ZJ2MB8E0 REV:E |
| Board number | Quanta ZJ2, DA0ZJ2MB8E0 REV:E, 60NB11F0-MB1020 |
| CPU | Intel Core i7-12700H onboard, 14 nhân gồm 6 P-core + 8 E-core, 20 luồng, Turbo tối đa 4.70GHz, 24MB Intel Smart Cache, công suất cơ bản 45W |
| GPU / VGA | NVIDIA GeForce RTX 3050 Laptop GPU 4GB GDDR6 onboard và Intel Iris Xe Graphics tích hợp; hỗ trợ NVIDIA Optimus |
| RAM hỗ trợ | 8GB DDR4-3200 onboard và 1 khe DDR4 SO-DIMM lắp 8GB; tổng dung lượng cấu hình 16GB, dual-channel |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe NVMe; cấu hình SSD 512GB |
| Khe trên main | 1 khe DDR4 SO-DIMM, 1 khe SSD M.2 2280, 1 khe M.2 Wi-Fi/Bluetooth, đầu pin, màn hình eDP, bàn phím, touchpad, loa, quạt và camera |
| Cổng ngoài | 1 Thunderbolt 4 USB-C 40Gbps; 1 USB-C 3.2 Gen 1 5Gbps; 2 USB-A 3.2 Gen 1 5Gbps; 1 HDMI; 1 khe SD; 1 audio 3.5mm; 1 DC-in |
| Màn hình tương thích | 16 inch tỷ lệ 16:10, WUXGA 1920×1200, 120Hz, chống chói, không cảm ứng |
| Pin | Pin lithium-polymer 3 cell 50Wh |
| Sạc | Adapter ASUS 120W, đầu tròn 4.5mm, đầu ra 20V 6A |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; có gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Nguyên nhân thường gặp | Cách khoanh vùng |
|---|---|---|
| Không lên nguồn, adapter ngắt | Adapter, jack DC-in, MOSFET đầu vào, pin hoặc chập nguồn chính. | Thử adapter 120W, ngắt pin, đo trở kháng đầu vào và dòng chờ. |
| Nhận sạc nhưng tụt pin khi tải | Adapter thiếu công suất, jack nguồn, mạch sạc hoặc tải GPU bất thường. | Đo công suất adapter, kiểm jack và chạy tải CPU/GPU theo từng mức. |
| Không nhận RTX 3050 | Nguồn GPU, BIOS/VBIOS, GPU, VRAM hoặc đường PCIe. | Kiểm Device Manager, nguồn GPU/VRAM, driver và trạng thái nhận GPU trong BIOS. |
| Sọc hình hoặc artifact | VRAM GDDR6, GPU, nguồn VRAM hoặc nhiệt độ. | Chạy kiểm tra VRAM/GPU, theo dõi nhiệt và thử xuất hình ngoài. |
| Không nhận RAM | Thanh RAM, khe SO-DIMM, RAM onboard, nguồn RAM hoặc CPU. | Thử thanh DDR4 chuẩn, kiểm khe, dung lượng onboard và nguồn bộ nhớ. |
| Không nhận SSD | SSD lỗi, socket M.2, nguồn 3.3V, BIOS hoặc đường PCIe. | Thử SSD chuẩn, đo nguồn socket và kiểm nhận diện trong BIOS. |
| Có nguồn nhưng màn không lên | Panel, cáp eDP, RAM, BIOS, iGPU, RTX 3050 hoặc nguồn màn. | Thử HDMI/USB-C, kiểm đèn nền, đầu cáp và trình tự POST. |
| Máy nóng và tự tắt | Quạt, bụi, keo tản, heatpipe, nguồn GPU hoặc tải nền. | Vệ sinh, kiểm quạt, thay vật liệu tản nhiệt và theo dõi nhiệt CPU/GPU. |
| Máy vào nước | Oxy hóa vùng DC-in, USB-C, HDMI, SD, nguồn GPU hoặc nguồn chờ. | Ngắt pin, soi toàn bo, đo chập từng đường và xử lý oxy hóa trước khi cấp nguồn. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy main được kiểm tra nguồn 120W, CPU i7-12700H, RTX 3050, VRAM 4GB, RAM DDR4, SSD M.2, màn hình WUXGA 120Hz, Thunderbolt 4, USB-C, HDMI, SD, Wi-Fi, camera và nhiệt độ trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
- Tiếp nhận tình trạng máy
Ghi nhận lỗi nguồn, RTX 3050, hình ảnh, RAM, SSD, nhiệt độ, lịch sử vào nước, sửa chữa và dữ liệu cần bảo vệ.
- Kiểm tra và khoanh vùng lỗi
Test adapter 120W, pin, CPU, GPU, VRAM, RAM, SSD, BIOS, màn hình, Wi-Fi và từng cổng kết nối.
- Đối chiếu đúng main
Xác minh K3605ZC, i7-12700H, RTX 3050 4GB, ZJ2, DA0ZJ2MB8E0 REV:E và 60NB11F0-MB1020.
- Báo phương án rõ ràng
Thông báo tình trạng, khả năng sửa, phương án thay, công lắp, thời gian xử lý và điều kiện bảo hành.
- Lắp đặt và test sau thay
Ngắt pin, tháo tản đúng thứ tự, vệ sinh/tra keo, lắp main và chạy test CPU, GPU, VRAM, RAM, SSD, hình ảnh, cổng và nhiệt độ.
- Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn sử dụng adapter 120W đúng chuẩn.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch DA0ZJ2MB8E0 đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn cho main Asus Vivobook 16X K3605ZC nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho máy vào nước, rơi vỡ, cháy nổ do sạc không phù hợp, quá nhiệt do sử dụng sai hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách nên xem chính sách bảo hành Laptop LD để nắm rõ điều kiện đổi, hỗ trợ và các trường hợp không thuộc bảo hành.

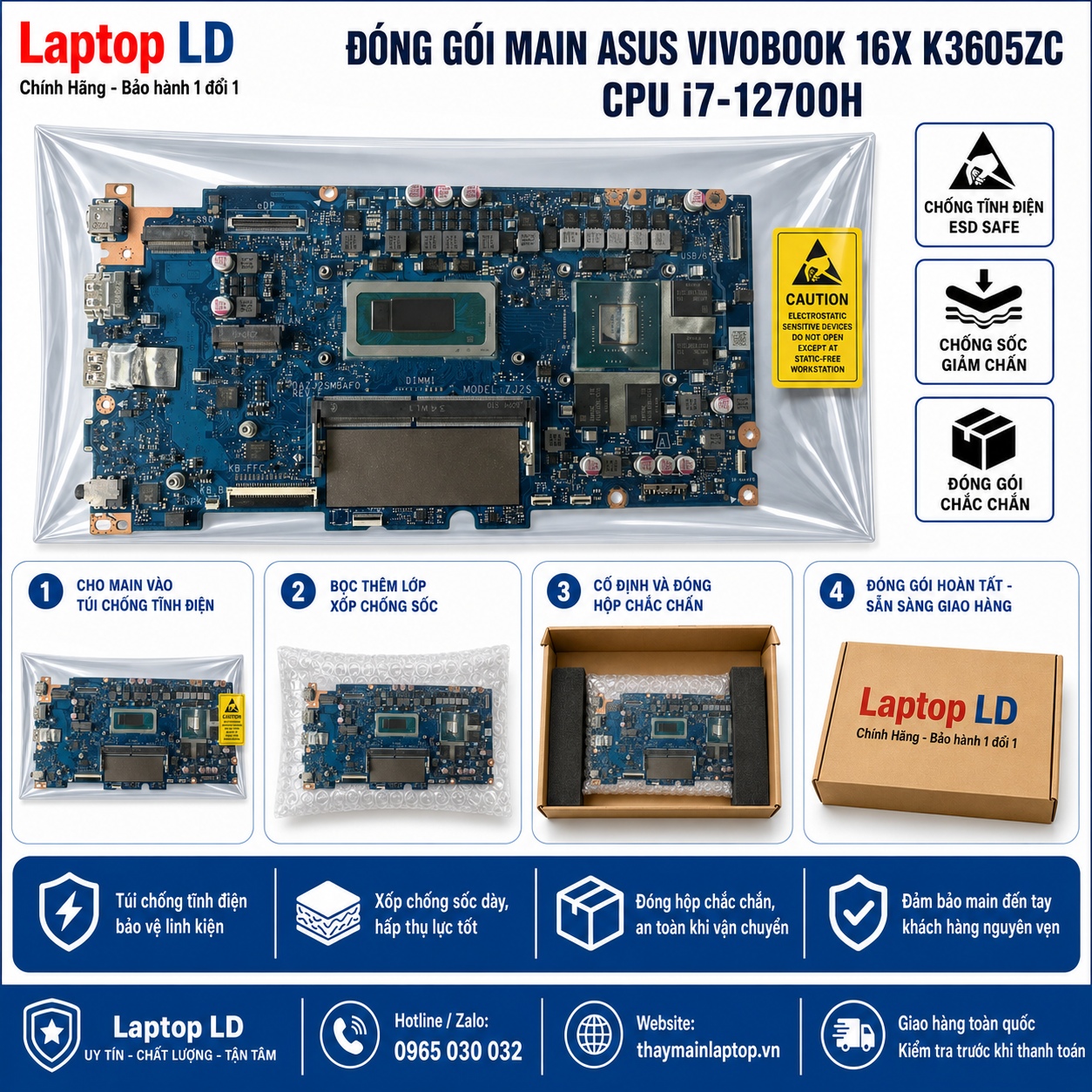

Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Main DA0ZJ2MB8E0 có CPU, GPU, VRAM và RAM onboard, nhiều vùng nguồn cùng cổng mảnh nên cần túi chống tĩnh điện, tấm bảo vệ chip, đệm cổng, nẹp chống cong bo và hộp cứng khi vận chuyển.
Câu hỏi thường gặp
Main K3605ZC dùng mã board nào?
Main dùng nền Quanta ZJ2, board DA0ZJ2MB8E0 REV:E và mã bo 60NB11F0-MB1020.
CPU i7-12700H có bao nhiêu nhân và luồng?
CPU có 14 nhân gồm 6 P-core và 8 E-core, 20 luồng, Turbo tối đa 4.70GHz và 24MB cache.
Main này có card đồ họa rời không?
Có. Main dùng NVIDIA GeForce RTX 3050 Laptop GPU với 4GB VRAM GDDR6 và đồng thời có Intel Iris Xe Graphics.
RAM của máy là onboard hay RAM rời?
Main có 8GB DDR4-3200 onboard và một khe SO-DIMM lắp thanh 8GB, tạo tổng dung lượng 16GB dual-channel.
Máy có mấy khe SSD?
Main có một khe SSD M.2 2280 PCIe NVMe; cấu hình i7 trong bài dùng SSD 512GB.
Máy có Thunderbolt 4 không?
Có. Máy có một Thunderbolt 4 USB-C và thêm một USB-C 3.2 Gen 1.
Máy có khe thẻ nhớ và LAN không?
Máy có khe đọc thẻ SD nhưng không tích hợp cổng LAN RJ-45.
Màn hình của bản i7-12700H có thông số gì?
Bản K3605ZC-N1016W dùng màn 16 inch WUXGA 1920×1200, tỷ lệ 16:10, 120Hz, chống chói và không cảm ứng.
Sạc chuẩn của máy bao nhiêu watt?
Máy dùng adapter ASUS 120W đầu tròn 4.5mm, đầu ra 20V 6A.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
