Thay main Asus VivoBook S5406MA S5606MA Core Ultra 9 185H đúng mã
Main Asus VivoBook S 14 OLED S5406MA / VivoBook S 16 OLED S5606MA dùng CPU Intel Core Ultra 9 185H, Intel Arc Graphics, Intel AI Boost NPU, RAM LPDDR5X onboard và SSD M.2 2280 PCIe 4.0. Laptop LD hỗ trợ đối chiếu ảnh main, kiểm tra nguồn, sạc Type-C, Thunderbolt 4, RAM onboard, SSD, OLED, Wi‑Fi, camera IR, phím RGB, HDMI và BIOS trước khi tư vấn sửa hoặc thay.
- Core Ultra 9 185H
- Intel Arc Graphics
- Thunderbolt 4
- OLED 14/16 inch
- microSD
- USB-C sạc PD
Xác thực kỹ thuật: thông tin kỹ thuật được Trung Tâm Laptop LD rà soát theo máy thực tế, mã linh kiện, mã PCB, thông số hãng và kinh nghiệm thay main laptop từ năm 2013, giúp khách chọn đúng main, đúng CPU, đúng RAM onboard, đúng SSD, đúng màn hình và hạn chế mua nhầm mã.
Lưu ý mã bo mạch
Bạn chưa cung cấp mã board/PCB riêng cho main Asus VivoBook S5406MA / S5606MA, vì vậy bài này ghi theo model, CPU và cấu hình nền; khi đăng bán nên đối chiếu thêm tem linh kiện Asus, serial, mã PN và mã in trên bo mạch thực tế.

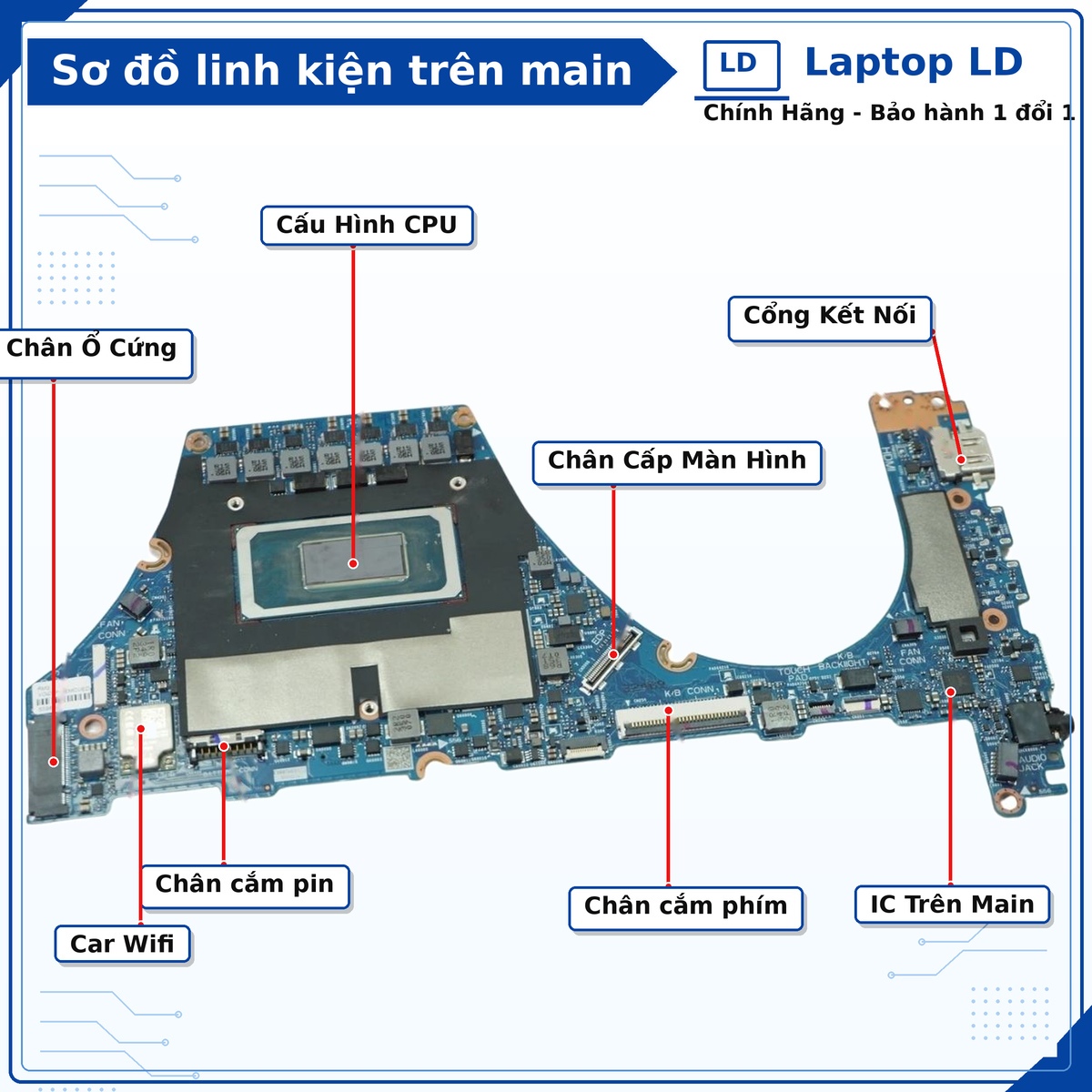

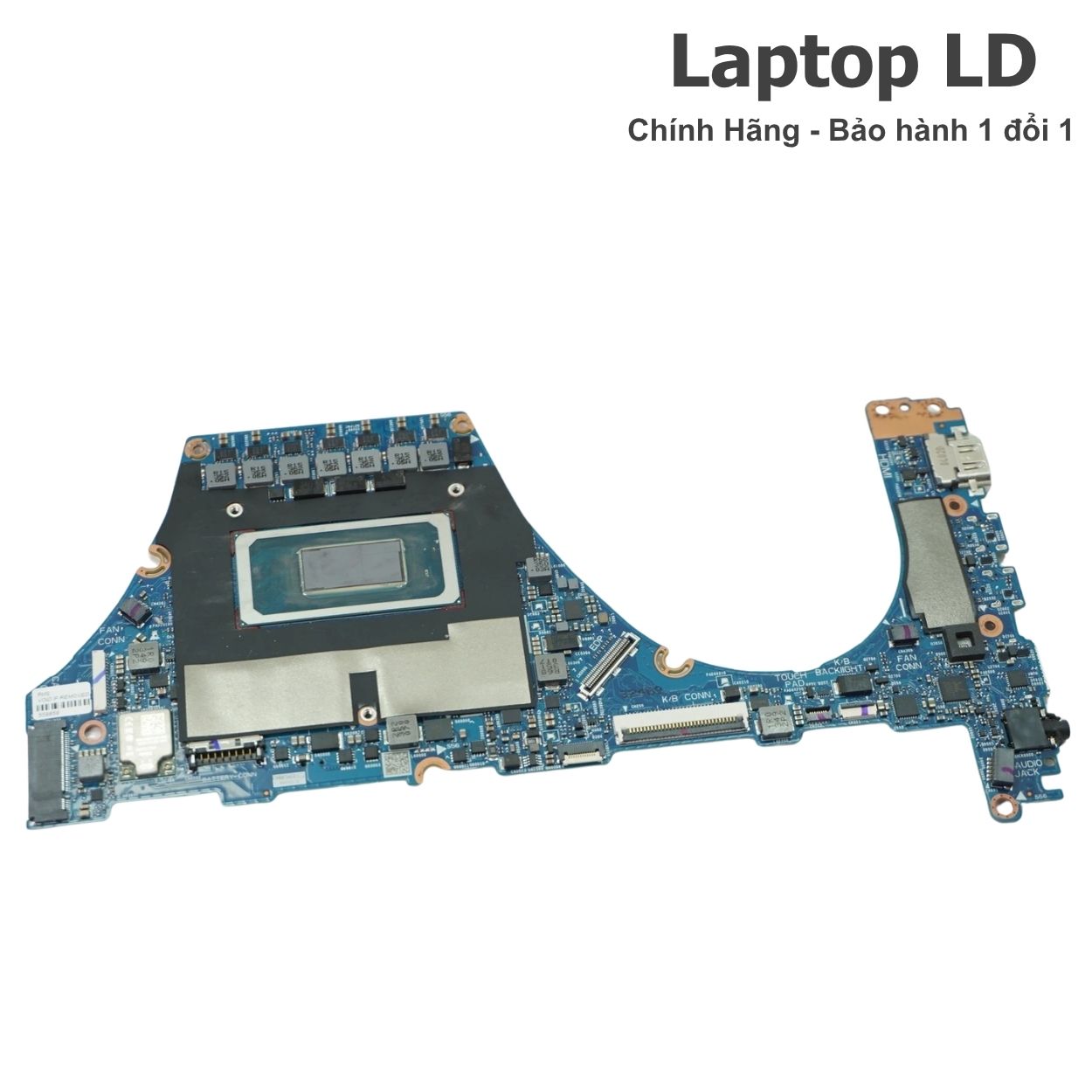

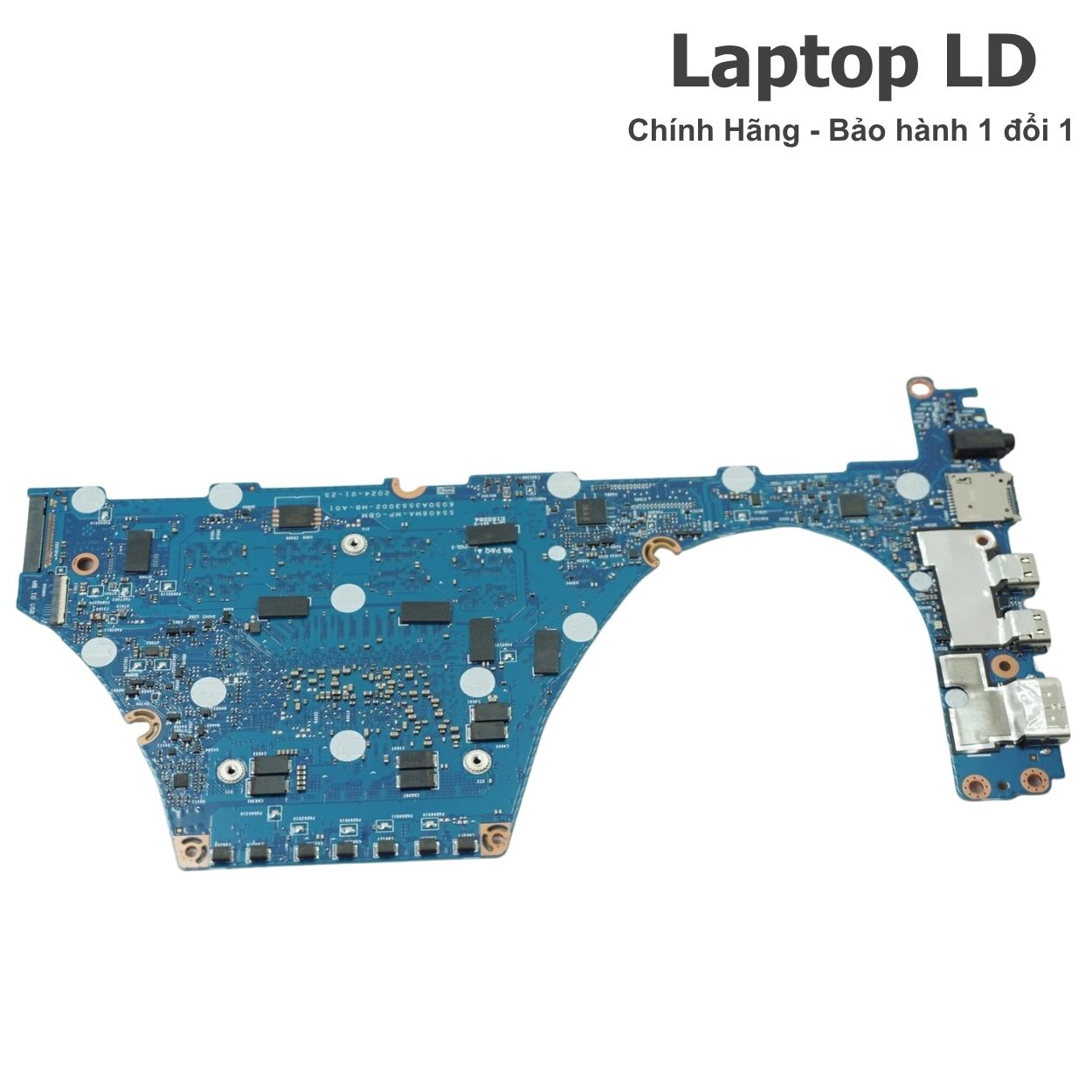

Vị trí linh kiện và ảnh tổng thể main Asus VivoBook S5406MA S5606MA Ultra 9 185H
Ảnh vị trí linh kiện giúp khách nhìn nhanh khu vực CPU Intel Core Ultra 9 185H, RAM LPDDR5X onboard, khe SSD M.2 2280, chip BIOS, mạch sạc USB-C, cụm Thunderbolt 4, HDMI 2.1 TMDS, microSD, Wi‑Fi, camera IR và các đầu cáp trước khi đối chiếu tổng thể hai mặt.
Cần gửi gì để Laptop LD báo đúng main?
Để báo đúng main VivoBook S5406MA / S5606MA Ultra 9 185H và tránh nhầm sang bản Ultra 7 155H, Ultra 5 125H, S5406SA/S5606CA Series 2 hoặc VivoBook S 15 Snapdragon, khách chỉ cần gửi vài ảnh/mã dưới đây.
Thông tin nên gửi trước
- Ảnh tem đáy máy, serial hoặc mã model đầy đủ S5406MA/S5606MA.
- Ảnh hai mặt bo mạch cũ nếu máy đã tháo.
- Ảnh rõ tem linh kiện Asus, mã PN, mã QR và mã in trên PCB.
- Ảnh khu vực CPU Ultra 9 185H, RAM LPDDR5X onboard, khe SSD M.2 2280 và chip BIOS.
- Ảnh cụm Thunderbolt 4, HDMI, USB-A, microSD, audio, Wi‑Fi, camera IR và đầu cáp màn OLED.
- Mô tả lỗi thực tế: không nguồn, không sạc Type-C, treo logo Asus, không nhận SSD, lỗi OLED, lỗi Wi‑Fi, lỗi camera IR, lỗi HDMI hoặc vào nước.
Lợi ích khi gửi đủ ảnh
- Báo đúng main theo cấu hình Ultra 9 185H thực tế.
- Tránh nhầm S5406MA 14 inch với S5606MA 16 inch khi khác màn hình và bàn phím số.
- Nhận diện nhanh lỗi nằm ở main, sạc USB-C, SSD, RAM onboard, màn OLED, Wi‑Fi, camera hay BIOS.
- Rút ngắn thời gian khi mang máy đến cửa hàng hoặc gửi máy từ xa.
- Giữ đúng nền Intel Core Ultra Series 1 với Thunderbolt 4 và Intel Arc Graphics.
Giá, tồn kho, công lắp và bảo hành
Giá main
Giá main Asus VivoBook S5406MA S5606MA Ultra 9 185H được báo theo đúng mã linh kiện Asus, model 14 inch/16 inch, dung lượng RAM onboard, tình trạng bo mạch, tình trạng cổng Thunderbolt 4 và gói bảo hành. Dòng VivoBook S OLED mỏng nhẹ có nhiều biến thể CPU nên số lượng main có thể thay đổi theo từng thời điểm.
Công lắp
Khi thay bo mạch tại Laptop LD, khách được hỗ trợ lắp đặt và kiểm tra lại máy trước khi bàn giao. Nếu máy phát sinh lỗi phụ như SSD, màn OLED, pin, sạc, cáp, bàn phím RGB, touchpad, camera IR, Wi‑Fi hoặc cụm I/O, kỹ thuật sẽ báo riêng trước khi xử lý.
Bảo hành
Bảo hành tiêu chuẩn 1 đổi 1 trong 30 ngày theo điều kiện ghi trên phiếu. Khách có thể chọn gói bảo hành mở rộng lên tới 24 tháng cho cụm bo mạch đã thay.
Thời gian xử lý
Có thể hỗ trợ xử lý nhanh khi có sẵn đúng main S5406MA/S5606MA Ultra 9 185H và máy không vào nước, không chập cháy nặng, không phát sinh lỗi phụ. Máy từng sửa USB-C, BIOS, nguồn CPU hoặc RAM onboard nhiều lần cần rà soát kỹ hơn để hạn chế lỗi tái phát.
Cam kết khi thay main tại Laptop LD
- Đối chiếu bo mạch trước khi lắp, không thay chéo khi chưa xác minh.
- Kiểm tra nguồn, sạc USB-C, Thunderbolt 4, SSD M.2 2280, RAM LPDDR5X onboard, Intel Arc Graphics, OLED, Wi‑Fi, Bluetooth, HDMI, USB-A, microSD, âm thanh, bàn phím, touchpad, camera IR và nhiệt độ.
- Tư vấn rõ trường hợp nên sửa và trường hợp nên thay bo mạch.
- Có phiếu bảo hành, hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng.
Bo mạch Asus VivoBook S5406MA S5606MA Ultra 9 185H dùng cho máy nào?
Dòng máy phù hợp
- Asus VivoBook S 14 OLED S5406MA.
- Asus VivoBook S 16 OLED S5606MA.
- CPU Intel Core Ultra 9 185H onboard, 16 nhân, 22 luồng.
- Intel AI Boost NPU tích hợp.
- Intel Arc Graphics tích hợp, dùng chung bộ nhớ hệ thống.
- RAM LPDDR5X onboard 16GB hoặc 32GB theo main thực tế.
- 1 khe M.2 2280 PCIe 4.0 x4 cho SSD NVMe.
Không nên thay chéo khi chưa kiểm
- Không nhầm S5406MA/S5606MA với S5406SA/S5606CA dùng Core Ultra Series 2.
- Không nhầm Ultra 9 185H với Ultra 7 155H hoặc Ultra 5 125H.
- Không nhầm VivoBook S Intel với VivoBook S 15 S5507QA Snapdragon.
- Không ghi RAM rời SO-DIMM vì dòng này dùng LPDDR5X hàn onboard.
- Không ghi LAN RJ-45 vì dòng VivoBook S OLED mỏng nhẹ không có Ethernet onboard.
- Không đặt linh kiện chỉ theo tên máy; cần ảnh tem Asus, mã PCB và serial thực tế.
Bảng đối chiếu nhanh để tránh mua nhầm bo mạch
| Hạng mục | Thông tin cần đúng | Lỗi thường gặp khi đặt nhầm |
|---|---|---|
| Dòng máy | Asus VivoBook S5406MA 14 inch / Asus VivoBook S5606MA 16 inch. | Nhầm sang VivoBook S 15 S5507QA Snapdragon hoặc bản AMD/Series 2 khác. |
| CPU | Intel Core Ultra 9 185H, 16 nhân, 22 luồng, cache 24MB, turbo tối đa 5.1GHz. | Nhầm sang Ultra 7 155H, Ultra 5 125H hoặc Core Ultra 7 255H Series 2. |
| NPU | Intel AI Boost NPU tích hợp. | Bỏ sót NPU hoặc ghi nhầm Qualcomm/AMD NPU. |
| GPU | Intel Arc Graphics tích hợp. | Ghi nhầm VGA rời NVIDIA hoặc Qualcomm Adreno. |
| RAM | LPDDR5X onboard 16GB hoặc 32GB, không có khe RAM rời. | Tưởng nâng cấp được RAM bằng thanh SO-DIMM. |
| SSD | 1 khe M.2 2280 PCIe 4.0 x4, cấu hình 512GB hoặc 1TB theo main/máy. | Nhầm SSD M.2 2230/2242 hoặc tưởng có 2 khe SSD. |
| Cổng ngoài | 2 Thunderbolt 4 USB-C, 2 USB-A, HDMI 2.1 TMDS, audio 3.5mm, microSD. | Ghi sai có LAN RJ-45 hoặc thiếu khe microSD. |
| Màn hình | S5406MA: 14 inch OLED WUXGA/3K; S5606MA: 16 inch OLED 3.2K/3K 120Hz. | Nhầm kích thước màn hình, cáp màn hoặc layout bàn phím số giữa bản 14 và 16 inch. |
Hướng dẫn tránh mua nhầm main
Khách chưa chắc mã bo mạch nên xem thêm bài hướng dẫn chọn main laptop đúng mã để biết cách chụp ảnh tem linh kiện, mã PCB, CPU, RAM, SSD và cụm cổng trước khi đặt hàng.

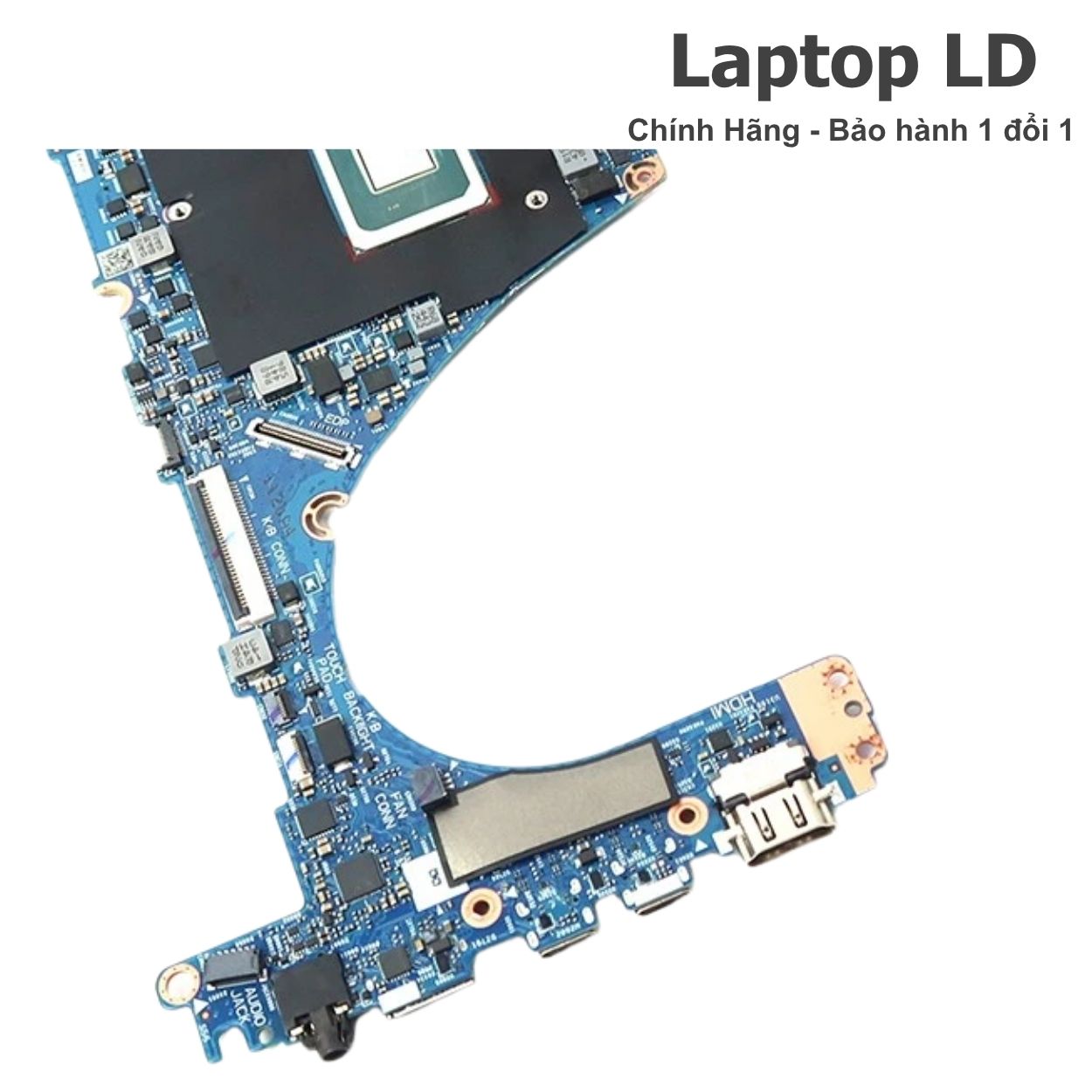

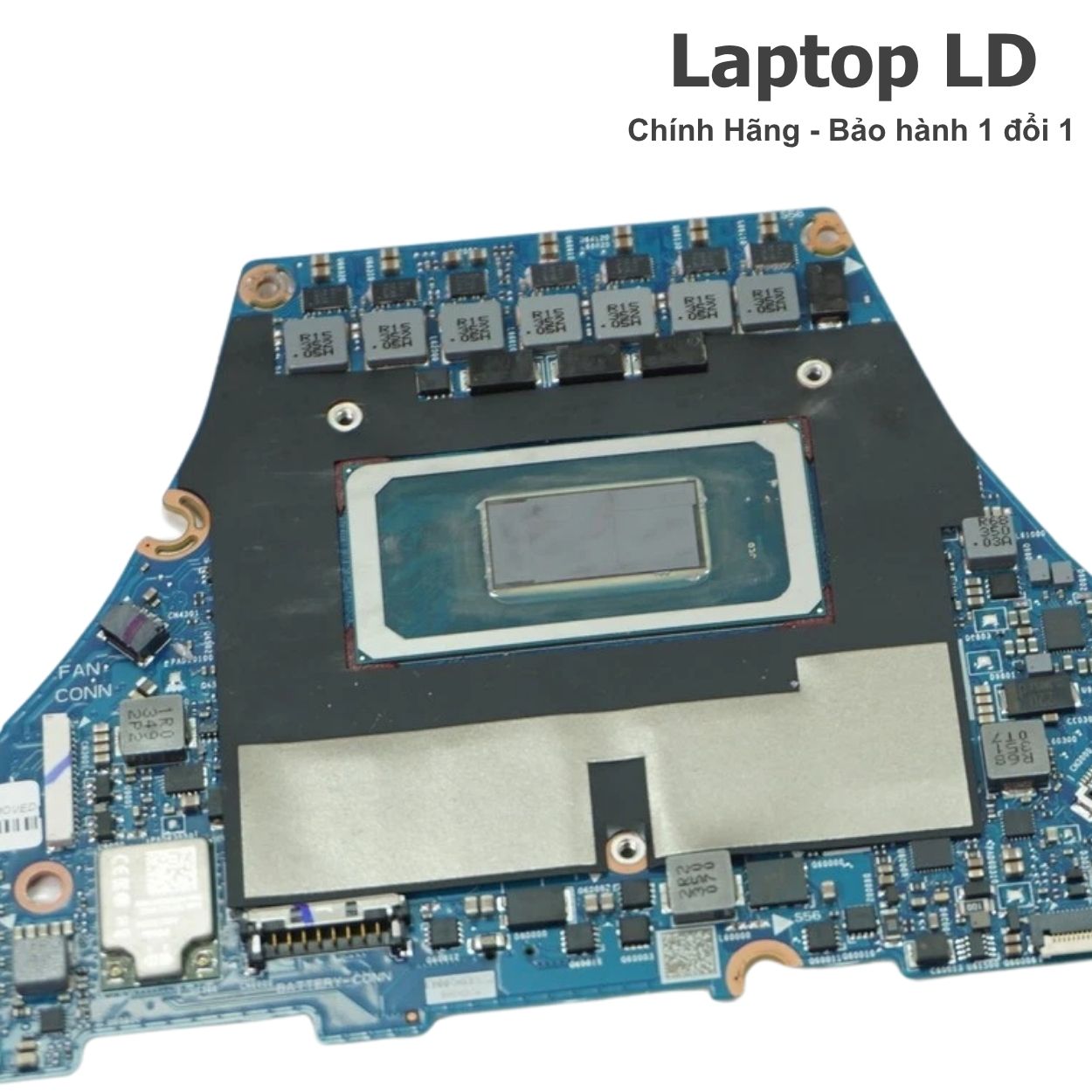

Ảnh chi tiết CPU, RAM, SSD và cụm cổng trên bo mạch Asus VivoBook S5406MA S5606MA
Nhóm ảnh này bổ sung cho bảng tránh nhầm, giúp đối chiếu đúng Core Ultra 9 185H, RAM LPDDR5X onboard, khe SSD M.2 2280, Thunderbolt 4, HDMI, USB-A, microSD, Wi‑Fi và camera IR.
Dấu hiệu nên kiểm tra bo mạch Asus VivoBook S5406MA / S5606MA
Lỗi nguồn, sạc và Thunderbolt 4
- Bấm nguồn không phản hồi, đèn sạc không sáng.
- Không nhận sạc Type-C 90W hoặc chỉ nhận ở một cổng.
- Máy tự tắt khi cắm hub/dock, xuất màn ngoài hoặc tải CPU.
- Cổng Thunderbolt 4 nóng bất thường, chập sau khi dùng dock kém chất lượng.
- Pin không nạp, máy tắt khi rút sạc dù pin còn dung lượng.
Lỗi khởi động, RAM, SSD
- Treo logo Asus, khởi động lặp hoặc tự vào BIOS.
- Không nhận SSD M.2 2280 dù SSD đã test tốt.
- Máy có nguồn nhưng màn hình đen, không xuất HDMI hoặc USB-C.
- Lỗi RAM LPDDR5X onboard gây không POST, treo, xanh màn hoặc reset ngẫu nhiên.
- Máy nhận SSD chập chờn sau khi va đập, vệ sinh hoặc tháo lắp nhiều lần.
Lỗi OLED, camera và ngoại vi
- Màn OLED không lên, sọc, nháy hoặc không nhận đúng tần số quét.
- Camera IR không nhận Windows Hello hoặc lỗi privacy shutter.
- Wi‑Fi 6E/Bluetooth mất kết nối, chập chờn hoặc không nhận card.
- microSD, HDMI, USB-A, loa, mic, bàn phím RGB hoặc touchpad hoạt động chập chờn.
- Máy từng vào nước ở vùng bàn phím làm oxy hóa main, RAM, cổng USB-C hoặc mạch nguồn.
Nên sửa hay thay bo mạch Asus VivoBook S5406MA S5606MA?
Không phải lỗi bo mạch nào cũng cần thay ngay. Laptop LD sẽ kiểm sạc Type-C, pin, SSD, RAM onboard, BIOS, màn OLED, cáp màn, Thunderbolt 4, HDMI, USB-A, microSD, Wi‑Fi, camera IR, bàn phím, touchpad và nguồn chính trước khi tư vấn phương án.
Có thể cân nhắc sửa bo mạch khi
- Lỗi khoanh vùng được ở một cổng Thunderbolt 4, HDMI, USB-A, microSD, IC bảo vệ hoặc nguồn phụ.
- Lỗi BIOS có thể nạp/khôi phục và máy còn qua được các bước kiểm tra cơ bản.
- Lỗi không nhận SSD nằm ở socket M.2 2280, nguồn SSD hoặc tiếp xúc cơ khí.
- Lỗi Wi‑Fi, camera IR, bàn phím hoặc touchpad do cáp/khe/driver, chưa lỗi sâu trên main.
- Lỗi hiển thị cần phân biệt giữa panel OLED, cáp màn và Intel Arc Graphics trên main.
Nên thay bo mạch khi cần ổn định hơn
- Lỗi Core Ultra 9 185H, lỗi RAM LPDDR5X onboard hoặc không POST sau khi đã loại trừ linh kiện phụ.
- Bo mạch chập nặng vùng Thunderbolt 4, nguồn chờ, nguồn CPU hoặc đường sạc USB-C.
- Máy vào nước, oxy hóa nhiều lớp, cháy đen bảng mạch hoặc đã sửa nhiều lần nhưng lỗi quay lại.
- Mất đồng thời nhiều nhóm chức năng: nguồn, sạc, RAM, SSD, hình ảnh, Wi‑Fi, audio và bàn phím.
- Main cũ cong vênh, đứt mạch nhiều lớp hoặc sửa cổng nhiều lần không còn ổn định.
Thông số kỹ thuật chính
Bảng dưới đây chỉ ghi thông số kỹ thuật của main Asus VivoBook S5406MA / S5606MA CPU Intel Core Ultra 9 185H.
| Tên sản phẩm | Main Asus VivoBook S5406MA S5606MA CPU Intel Core Ultra 9 185H |
|---|---|
| Dòng máy tương thích | Asus VivoBook S 14 OLED S5406MA; Asus VivoBook S 16 OLED S5606MA |
| Mã main / Board number | Theo tem linh kiện Asus, serial và mã in trên bo mạch thực tế của S5406MA / S5606MA |
| CPU | Intel Core Ultra 9 Processor 185H, 16 nhân, 22 luồng, 24MB cache, xung cơ bản 2.3GHz, turbo tối đa 5.1GHz |
| NPU | Intel AI Boost NPU tích hợp |
| GPU / VGA | Intel Arc Graphics tích hợp, dùng chung bộ nhớ hệ thống |
| RAM hỗ trợ | LPDDR5X onboard, dung lượng 16GB hoặc 32GB theo main, không có khe RAM rời |
| Ổ cứng hỗ trợ | 1 khe M.2 2280 PCIe 4.0 x4 NVMe; cấu hình 512GB hoặc 1TB theo máy |
| Cổng/khe trên main | Khe SSD M.2 2280, đầu pin, đầu màn hình OLED, đầu bàn phím, đầu touchpad, đầu loa, đầu quạt, đầu camera IR, đầu Wi‑Fi, đầu microSD theo cấu hình máy |
| Cổng ngoài | 2 Thunderbolt 4 hỗ trợ DisplayPort / Power Delivery 40Gbps, 2 USB-A 3.2 Gen 1 5Gbps, 1 HDMI 2.1 TMDS, 1 jack tai nghe/mic 3.5mm, 1 microSD card reader, không có LAN RJ-45 |
| Màn hình | S5406MA: 14 inch OLED WUXGA 1920x1200 hoặc 3K 2880x1800; S5606MA: 16 inch OLED 3.2K 3200x2000 hoặc 3K 2880x1800, 120Hz, 100% DCI-P3 |
| Mạng và kết nối | Wi‑Fi 6E 802.11ax 2x2, Bluetooth 5.3 theo cấu hình S5406MA/S5606MA; không có Ethernet onboard |
| Sạc | Sạc Type-C 90W AC Adapter, Output 20V DC 4.5A, 90W |
| Bảo hành | 1 đổi 1 trong 30 ngày theo phiếu bảo hành; gói bảo hành mở rộng lên tới 24 tháng. Xem thêm chính sách bảo hành Laptop LD. |
Bảng kiểm tra lỗi trước khi kết luận thay main
| Triệu chứng | Cần kiểm trước | Hướng xử lý |
|---|---|---|
| Không lên nguồn, không sáng đèn sạc | Sạc Type-C, từng cổng Thunderbolt 4, pin, mạch PD, nguồn chờ, nguồn chính. | Chỉ thay bo mạch khi đã loại trừ sạc, pin và lỗi cổng đơn giản. |
| Không nhận sạc Type-C | Củ sạc, cáp sạc, 2 cổng Thunderbolt 4, IC bảo vệ, mạch PD, BIOS, pin. | Có thể sửa nếu lỗi khu vực cổng nhẹ; thay main nếu chập lan hoặc mất nhiều nguồn. |
| Treo logo Asus, khởi động lặp | SSD M.2 2280, BIOS, RAM LPDDR5X onboard, hệ điều hành, nhiệt độ, nguồn CPU. | Khoanh vùng phần mềm/SSD/BIOS/RAM trước khi kết luận lỗi bo mạch sâu. |
| Không nhận SSD M.2 2280 | SSD, socket M.2, nguồn cấp SSD, BIOS, đường PCIe. | Có thể sửa socket/nguồn phụ nếu chưa lỗi từ CPU hoặc nhiều lớp mạch. |
| Lỗi RAM onboard | BIOS, nguồn RAM, nhiệt độ, mã lỗi khởi động, tình trạng oxy hóa vùng RAM. | Không xử lý như RAM rời; cần khoanh vùng trên main trước khi kết luận thay bo. |
| Không xuất hình HDMI/Thunderbolt | Màn OLED, cáp màn, HDMI, Thunderbolt 4, driver, BIOS, Intel Arc Graphics. | Cần phân biệt lỗi panel/cáp/cổng với lỗi bo mạch. |
| Lỗi Wi‑Fi/Bluetooth | Card Wi‑Fi, anten, driver, BIOS, đường cấp nguồn trên main. | Sửa khe/cáp nếu khoanh vùng được; thay main khi lỗi lan rộng hoặc chập nguồn. |
| Máy vào nước | Vùng bàn phím, nguồn chờ, cổng USB-C, RAM onboard, SSD, microSD, camera, touchpad, loa. | Rà soát toàn máy vì nước có thể gây lỗi nhiều phần cùng lúc. |
Ảnh test bo mạch trước khi thay
Ảnh test giúp khách thấy bo mạch được kiểm tra nguồn, sạc Type-C, RAM onboard, SSD, hình ảnh, OLED, HDMI, Thunderbolt 4, USB-A, microSD, Wi‑Fi và các cổng kết nối trước khi lắp vào máy.
Quy trình thay bo mạch tại Laptop LD
-
Tiếp nhận tình trạng máy
Ghi nhận lỗi, lịch sử vào nước/sửa chữa, tình trạng sạc, pin, SSD, màn OLED, Wi‑Fi, camera IR, bàn phím RGB, touchpad và dữ liệu của khách.
-
Kiểm tra và khoanh vùng lỗi
Test sạc Type-C, pin, SSD M.2 2280, RAM LPDDR5X onboard, BIOS, hình ảnh, OLED, cụm cổng Thunderbolt 4/HDMI/USB-A/microSD và các linh kiện liên quan.
-
Đối chiếu đúng main
Xác minh model S5406MA/S5606MA, serial, CPU Core Ultra 9 185H, RAM onboard, mã linh kiện Asus thực tế, bố trí cổng, vị trí các đầu cáp và cấu hình màn hình.
-
Báo phương án rõ ràng
Nếu còn sửa hiệu quả sẽ tư vấn sửa; nếu cần ổn định hơn sẽ báo thay main, thời gian xử lý và bảo hành trước khi làm.
-
Lắp đặt và test sau thay
Ngắt pin, tháo lắp đúng quy trình, vệ sinh/tra keo khi cần, test nguồn, sạc, SSD, RAM, màn hình, cổng, Wi‑Fi, âm thanh, bàn phím, touchpad, camera IR và nhiệt độ.
-
Bàn giao và bảo hành
Khách kiểm tra lại máy, nhận phiếu bảo hành và được hướng dẫn lưu ý sử dụng sạc Type-C, hub/dock và cập nhật BIOS/driver để hạn chế lỗi tái phát.
Bảo hành sau khi thay bo mạch
1 đổi 1 trong 30 ngày
Áp dụng cho lỗi phát sinh từ bo mạch đã thay theo điều kiện ghi trên phiếu bảo hành. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
Gia hạn lên tới 24 tháng
Khách có thể chọn gói bảo hành dài hơn nếu muốn yên tâm sử dụng lâu dài.
Lưu ý bảo hành
Không áp dụng cho trường hợp máy vào nước, rơi vỡ, cháy nổ do sạc/dock kém chất lượng hoặc tự ý tháo sửa làm phát sinh lỗi mới.
Xem chính sách bảo hành
Trước khi đặt main hoặc gửi máy từ xa, khách có thể xem chính sách bảo hành Laptop LD để nắm rõ điều kiện 1 đổi 1, trường hợp được hỗ trợ và trường hợp không thuộc bảo hành.
Ảnh đóng gói bo mạch gửi tỉnh, nhận hàng thanh toán
Ảnh đóng gói giúp khách ở xa dễ hình dung cách bo mạch được bọc chống sốc trước khi gửi tỉnh và nhận hàng thanh toán.
Câu hỏi thường gặp
Main Asus VivoBook S5406MA / S5606MA dùng CPU gì?
Bản này dùng Intel Core Ultra 9 185H, 16 nhân, 22 luồng, cache 24MB và turbo tối đa 5.1GHz.
S5406MA và S5606MA khác nhau ở đâu?
S5406MA là bản 14 inch, S5606MA là bản 16 inch. Hai dòng có cùng nền CPU Ultra 9 185H nhưng khác kích thước màn hình, cáp màn, layout bàn phím và một số chi tiết vỏ máy.
Main này có VGA rời không?
Không. Cấu hình Ultra 9 185H dùng Intel Arc Graphics tích hợp, không phải VGA rời NVIDIA hoặc AMD.
RAM là onboard hay rời?
RAM là LPDDR5X onboard, dung lượng 16GB hoặc 32GB theo main, không có khe RAM SO-DIMM rời để nâng cấp.
Máy dùng SSD loại nào?
Dòng này dùng 1 khe M.2 2280 PCIe 4.0 x4 cho SSD NVMe, cấu hình 512GB hoặc 1TB theo máy.
Main này có LAN RJ-45 không?
Không. VivoBook S5406MA / S5606MA không có LAN RJ-45; cổng ngoài gồm Thunderbolt 4, USB-A, HDMI, audio và microSD.
Có thay chéo với VivoBook S 15 Snapdragon được không?
Không nên thay chéo. VivoBook S5406MA/S5606MA dùng nền Intel Core Ultra, khác hoàn toàn với S5507QA Snapdragon X Elite về CPU, BIOS, RAM, driver và layout main.
Thay bo mạch có mất dữ liệu không?
Thông thường dữ liệu nằm trên SSD M.2 2280 nên thay bo mạch thường không làm mất dữ liệu. Tuy nhiên khách vẫn nên sao lưu trước nếu máy còn truy cập được, nhất là khi máy từng vào nước hoặc chập nguồn.
Cần gửi gì để báo giá chính xác?
Khách nên gửi serial, ảnh tem đáy, ảnh tem linh kiện Asus, ảnh mã in trên bo mạch, ảnh CPU, RAM onboard, SSD, cụm Thunderbolt/HDMI/USB-A/microSD và mô tả lỗi thực tế.
Bảo hành và giao hàng thế nào?
Bo mạch thay thế được bảo hành theo phiếu, tiêu chuẩn 1 đổi 1 trong 30 ngày. Laptop LD hỗ trợ giao hàng toàn quốc và COD theo điều kiện đơn hàng. Khách có thể xem thêm chính sách bảo hành Trung Tâm Laptop LD.
